МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

22 января 2025 г.

113

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему

измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.

  • 2. Утвердить измененные описания  типов  средств

прилагаемые к настоящему приказу.

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

измерений,

сведения, предоставления утвержденным приказом Российской Федерации

Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

1 IJ I 11» I I I I 1|1 »IIJ11 ■

Е.Р. Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от « __ »    __ва1^я     2025 г. № __

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/ п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Система информационно -измерительная коммерческого учета электроэнергии автоматизирова нная Чайковской ТЭЦ-18 филиала

ОАО «ТГК-9»

1

38445-08

МП 74-2632007 с

Изменением

№ 1

29.11.

2024

Филиал

«Пермский» Публичного акционерного общества «Т Плюс» (Филиал «Пермский» ПАО «Т Плюс»), г.

Пермь

УНИИМ -

филиалом

ФГУП «ВНИИМ им.

Д.И.

Менделеева», г.

Екатеринбург

2.

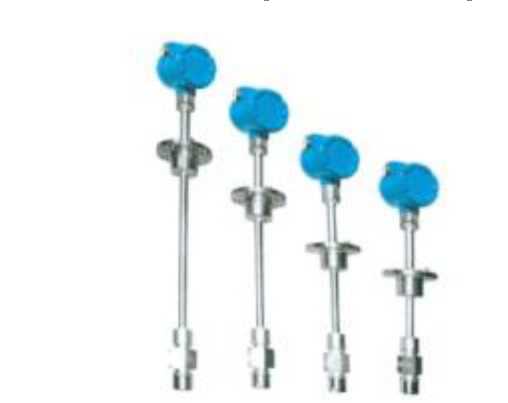

Датчики расхода

ДРС

ДРС-25ИВН зав. №68284, ДРС-50А зав. №54569, ДРС-50АГ зав.

№68524, ДРС-50Вн зав.

№68738, ДРС-100МГ зав.

68466-17

МП 208-050

2022

08.10.

2024

Акционерное общество

«Инженернопроизводственная фирма «Сибнефтеавтома тика» (АО «ИПФ «СибНА»), г.

Тюмень

ФГБУ «ВНИИМС», г. Москва

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

Устройства сбора и передачи данных

«ВАВИОТ»

№60063

0051823327

71879-18

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru
Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

АМПШ.46451

2.002 МП с

изменением №1

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru
Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

17.10.

2024

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

Система

автоматизирова нная информационно -измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Высокогорск с участием присоединений ПС 220 кВ Районная

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

089

77708-20

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

РТ-МП-6627-

500-2019

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

РТ-МП-1303-

500-2024

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

09.12.

2024

Общество с ограниченной ответственностью «Телематические Решения» (ООО «Телематические Решения»), г. ____Москва____

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТ КОНТРОЛЬ» (ООО «ИЦ ЭАК»), г. Москва

ФГБУ «ВНИИМС», г. Москва

ФБУ «НИЦ ПМ - Ростест», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» января 2025 г. № 113

Лист № 1

Всего листов 8

Регистрационный № 71879-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства сбора и передачи данных «ВАВИОТ»

Назначение средства измерений

Устройства сбора и передачи данных «ВАВИОТ» (далее - УСПД) предназначены для измерений интервалов времени от показания времени, полученного либо от устройств верхнего уровня информационно-измерительных систем (далее - верхнего уровня), либо от приемника сигналов ГЛОНАСС/GPS, при помощи встроенных часов, а также сбора, накопления, хранения и передачи накопленной информации с приборов учета энергоресурсов (далее - нижнего уровня) на верхний уровень с метками интервалов времени.

Описание средства измерений

Принцип действия УСПД основан на обмене измерительной информацией в цифровой форме с метками времени в соответствии с измеренными интервалами времени по радиоканалу или RS-485 с приборами учета энергоресурсов с последующей обработкой, хранением полученной информации в базе данных и передачей информации по интерфейсам GSM (GPRS, 2G, 3G, 4G(LTE)), Ethernet, спутниковой связи периодически, по расписанию, спорадически или по запросу на верхний уровень.

Областью применения являются промышленного назначения, в том числе, энергоресурсов.

УСПД являются функционально и

объекты   жилищно-коммунального   и

объекты оптового и розничного рынка

конструктивно законченными изделиями, выполненными в едином корпусе промышленного исполнения (за исключением внешних антенно-фидерных устройств). Размеры корпуса УСПД определяются составом комплектующих УСПД.

Заводской номер УСПД наносится непосредственно на корпус, или на наносимую на корпус маркировочную наклейку, любым технологическим способом в формате цифрового кода, однозначно идентифицирующего каждый экземпляр средств измерения.

Знак поверки в виде наклейки наносится на УСПД в свободном от надписей пространстве вычислительного блока.

УСПД состоят из аппаратной и программной части, программная часть встроена в аппаратную часть. Аппаратная часть содержит: вычислительный блок, в качестве которого используется Базовая станция NB-Fi У или Контроллер «ВАВИОТ» DCU, с встроенными часами и ГЛОНАСС/GPS приемником, интерфейс Ethernet (один встроенный, а также несколько дополнительных опционально), интерфейс RS-485 (один встроенный, а также несколько дополнительных опционально), беспроводной интерфейс Wi-Fi, беспроводной интерфейс NB-Fi (в зависимости от модификации), дискретные входы (один встроенный, а также не менее 16-ти входов обеспечиваются внешним модулем дискретных входов), GSM-модем технологий GSM (GPRS, 2G, 3G, 4G(LTE)) (один встроенный, а также несколько дополнительных опционально, терминал спутниковой связи (опционально), источник вторичного и резервного ионисторного (опционально) питания (состав, при наличии, определяется в конкретном заказе), антенно-фидерные устройства (наличие и состав определяются в конкретном заказе). В аппаратной части УСПД предусмотрена возможность подключения средства криптозащиты информации (СКЗИ).

Погрешность синхронизации шкалы времени УСПД относительно национальной шкалы времени Российской Федерации UTC(SU) определяется аналогичной погрешностью верхнего уровня и не нормируется.

Основные функции УСПД:

-получение информации о времени, измерение интервалов времени с помощью встроенных часов от полученного показания времени и передача информации о времени с учетом отсчитанного периода приборам учета энергоресурсов, имеющих, в свою очередь, встроенные часы;

-автоматический поиск и включение в схему опроса устройств нижнего уровня;

-получение информации о накоплении и параметрах электрической энергии и мощности, других энергоресурсов от нижнего уровня, сбор событий и диагностической информации с устройств нижнего уровня, хранение и передача накопленной информации на верхний уровень путем предоставления авторизованного доступа к информации по каналам связи GSM/GPRS, Ethernet, спутниковой связи;

-передача команд управления приборам учета энергоресурсов и устройствам автоматизации с цифровым интерфейсом (управление реле, запись лимитов потребления, тарифного расписания и прочее);

-обеспечение прямого доступа с верхнего уровня к приборам учета энергоресурсов с цифровым интерфейсом;

-самодиагностика с записью событий в журнале событий.

УСПД самостоятельно или в комплекте со счетчиками типа ФОБОС 3 с функцией телесигнализации выполняют функции телемеханики по отношению к верхнему уровню АИИС КУЭ или оперативно-информационному комплексу автоматизированной системы диспетчерского управления (ОИК АСДУ).

Передача данных осуществляется по протоколу API (Application Programming Interface), в соответствии с МЭК 61850 или/и ГОСТ Р МЭК 60870-5-104-2004 или/и в соответствии со стандартом СПОДЭС, другим открытым протоколам (определяется заказом на поставку УСПД).

УСПД выпускаются в нескольких модификациях. Условное обозначение УСПД определяется в соответствии с рисунком 1.

УСПД

«ВАВИОТ» X

RS: дополнительный цифровой интерфейс RS-485______________

Е: дополнительный интерфейс Ethernet___________________________

GSM: дополнительный интерфейс GSM__________________

SAT: Терминал спутниковой связи____________________________

UPS: источник резервного электропитания______

Буквенный шифр -наименование изделия

Примечания -

1.

2.

Каждое дополнительное значение X: дополнительная опция (интерфейс) в модификации УСПД; в случае наличия нескольких опций (интерфейсов), в том числе, одного типа, символы указываются соответствующее количество раз; нет обозначения: опция или дополнительный интерфейс в модификации отсутствует.

3.

В случае, если в качестве вычислительного блока УСПД используется Контроллер «ВАВИОТ» DCU, к обозначению модификации УСПД добавляется обозначение «Мини».

4.

При отсутствии у УСПД модификаций «Мини» корпуса, обладающего степенью защиты от проникновения твердых предметов и воды (по ГОСТ 14254-2015) IP65, к обозначению модификации добавляется обозначение «IP20».

При отсутствии у УСПД модификаций «Мини IP20» интерфейса связи NB-Fi к обозначению модификации добавляется обозначение «про».

Рисунок 1 - Структура условного обозначения УСПД

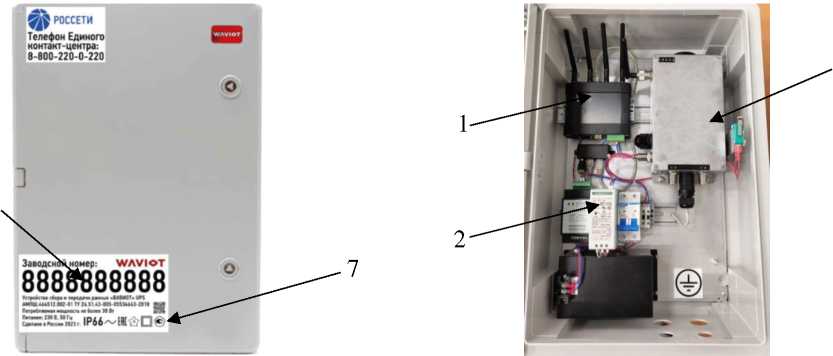

Общий вид УСПД, места пломбирования ОТК, нанесения заводского номера и знака поверки, состав и устройство УСПД приведены на рисунке 2.

6

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

3

Общий вид УСПД

2

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

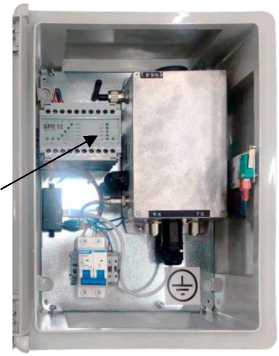

Вариант компоновки УСПД, модификация,

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

Базовая станция NB-Fi У

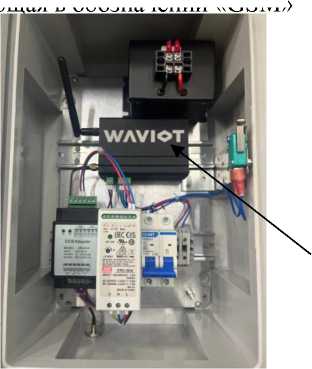

Вариант компоновки УСПД, модификация, имеющая в обозначении «GSM»

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

3

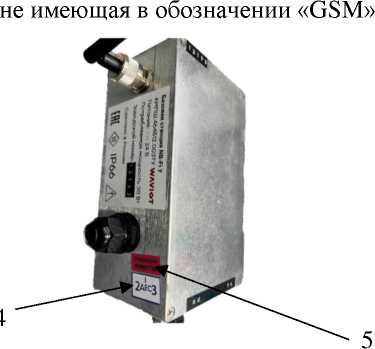

Вариант компоновки УСПД, модификация, имеющая в обозначении «Мини»

6

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

7

4

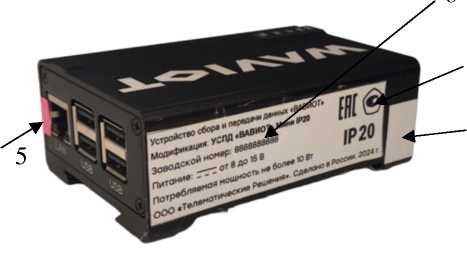

Вариант компоновки УСПД, модификация, имеющая в обозначении «Мини IP20» (вторичный блок питания не показан)

  • 1 - GSM (GPRS, 2G, 3G, 4G(LTE)) или терминал спутниковой связи;

  • 2 - источник вторичного и резервного ионисторного питания;

  • 3 - вычислительный блок (Базовая станция NB-Fi У или Контроллер «ВАВИОТ» DCU);

  • 4 - место установки пломбы ОТК (номерная этикетка);

  • 5 - место нанесения знака поверки;

  • 6 - место нанесения заводского номера;

  • 7 - место нанесения знака утверждения типа СИ.

Рисунок 2 - Общий вид, места пломбирования и состав УСПД

Пример условного обозначения УСПД: УСПД «ВАВИОТ» UPS GSM Е RS -Устройство сбора и передачи данных «ВАВИОТ» с источником резервного электропитания, c дополнительным GSM модемом, дополнительным интерфейсом Ethernet и дополнительным интерфейсом RS-485.

Программное обеспечение

УСПД «ВАВИОТ» разделено

Встроенное программное обеспечение (ПО) на метрологически значимую и незначимую части.

несанкционированного доступа многоуровневой (не менее двух)

Защита параметров и данных УСПД от по интерфейсам организована с помощью использования системы паролей. Физический доступ к УСПД не позволяет получить доступ к изменению параметров или данных. Несанкционированное изменение настроечных параметров устройства невозможно без вскрытия вычислительного блока УСПД.

Обмен по интерфейсам, в том числе, с устройствами нижнего уровня, с верхним уровнем и между внешней и внутренней частями ПО, защищен криптографическими алгоритмами.

Идентификационные данные ПО УСПД «ВАВИОТ» указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО УСПД «ВАВИОТ»

Номер версии (идентификационный номер) метрологического модуля

Не ниже 5.0

Цифровой идентификатор метрологического модуля

-

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики УСПД приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности хода часов за сутки, с

±1,0

Пределы дополнительной температурной погрешности хода часов в сутки в рабочем диапазоне температур, с/°С

±0,1

Пределы допускаемой абсолютной погрешности при измерении:

  • - активной электрической энергии, Вт^ч

  • - реактивной электрической энергии, вар^ч

  • - активной электрической мощности, Вт

  • - реактивной электрической мощности, вар

  • - полной электрической мощности, В^А

±1

Наименование характеристики

Значение

Температура окружающей среды, °С

20 ± 5

Относительная влажность воздуха, %

от 30 до 80

Атмосферное давление, кПа (мм рт. ст.)

от 84 до 106 (от 630 до 765)

Нормальные условия

Номинальное напряжение переменного тока основного источника питания, В

230

Номинальное напряжение постоянного тока резервного источника питания, В

12

измерений

Номинальное напряжение питания постоянного тока (для модификации с обозначением «Мини IP20», при отсутствии в комплектации вторичного блока питания), В

12

Температура окружающей среды, °С

от -50 до +70

Относительная влажность воздуха (без конденсации влаги) при температуре до 35 °С, %, не более

98

Атмосферное давление, кПа (мм рт. ст.)

от 60,0 до 106,7 (от 460 до 800)

Рабочие

Диапазон напряжений переменного тока основного

от 176 до 276

условия

источника питания, В

эксплуатации

Диапазон напряжений постоянного тока резервного источника питания, В

от 8 до 15

Диапазон напряжений питания постоянного тока (для модификации с обозначением «Мини IP20», при отсутствии в комплектации вторичного блока питания), В

от 8 до 15

Максимальное количество подключаемых приборов учета:

  • - для модификаций с дополнительным обозначением «Мини» при подключении с использованием беспроводного интерфейсаКВ-Р1

  • - для модификаций с дополнительным обозначением «Мини», при

250

подключении с использованием остальных интерфейсов

750

- для остальных модификаций

750

Время установления рабочего режима, мин, не более

3

Потребляемая мощность, Вт, не более

- для модификаций с дополнительным обозначением «Мини IP20»

10

- для остальных модификаций

30

Глубина хранения основных данных при количестве приборов учета

энергоресурсов

750:

- суточные данные приборов учета энергоресурсов 60-минутных (30минутных) приращениях энергоносителя, сут, не менее

180 (90)

- энергопотребление за сутки, сут, не менее

36

  • - энергопотребление за месяц, месяцев, не менее

  • - состояние средств и объектов измерений в расчете на один прибор

36

учета, ед, не менее

5000

Срок хранения

результатов измерений при отсутствии питания, лет, не

3,5

менее

Источник сигналов точного времени типа ГЛОНАСС

есть

Наименование характеристики

Значение

Габаритные размеры УСПД с учетом крепежных элементов, но без учета дополнительного набора антенн и коммутирующих устройств (высота; ширина; глубина), мм, не более

  • -  для модификаций «GSM»

  • -  для модификаций «Мини»

  • -  для модификаций «Мини IP20» (без учёта вторичного блока питания)

  • -  для остальных модификаций

510; 415; 210

360; 260; 160

110;70;40

410;365;190

Масса УСПД без учета дополнительного набора антенн и коммутирующих устройств, кг, не более

  • - для модификаций с обозначением «Мини»

  • - для модификаций с обозначением «Мини IP20» (без учёта вторичного блока питания)

  • - для остальных модификаций

8,0

0,5

10,0

Степень защиты корпуса УСПД от проникновения твердых предметов и воды (по ГОСТ 14254-2015):

  • - для модификаций «Мини»

  • - для модификаций «Мини IP20»

  • - для остальных модификаций

IP65

IP20

IP66

Средняя наработка на отказ, ч, не менее

160000

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на лицевую часть УСПД методом нанесения наклейки, стойкой к внешним воздействиям, и типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Комплектность приведена в таблице 3.

Таблица 3 - Комплектность УСПД

Наименование

Обозначение

Количество

Устройство сбора и передачи данных «ВАВИОТ»1)

АМПШ.464512.002

1 шт.

Паспорт УСПД «ВАВИОТ»

АМПШ.464512.002ПС

1 шт.

Руководство по эксплуатации2)

АМПШ.464512.002РЭ

1 шт.

Методика поверки3)

-

1 шт.

Встроенное СКЗИ

-

По

дополнительному заказу

Сервисное программное обеспечение2)

Конфигуратор УСПД

-

Примечания:

1) Модификация УСПД, наличие и тип антенн, наличие мачты телескопической

стальной МТП 4 в комплекте с кронштейнами, а также кабеля коаксиального (с указанием длины) определяются спецификацией к договору поставки УСПД. Необходимость и тип вторичного блока питания HDR - 15-12 или аналогичных для УСПД модификаций «IP20» определяется в договоре поставки оборудования.

2) Руководство по эксплуатации и сервисное программное обеспечение допускается предоставлять на электронном носителе по требованию заказчика, а также размещается в свободном доступе на официальном сайте www.waviot.ru;

3) Методика поверки высылается по требованию организации, производящей поверку УСПД.

Сведения о методиках (методах) измерений

приведены в документе АМПШ.464512.002РЭ «Устройство сбора и передачи данных «ВАВИОТ». Руководство по эксплуатации», раздел 5 «Принцип действия УСПД».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP);

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ТУ 26.51.43-005-05534663-2018 Устройство сбора и передачи данных «ВАВИОТ» Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Телематические Решения» (ООО «Телематические Решения»)

ИНН: 7725339890

Юридический адрес: 125196, г. Москва, вн.тер.г. Муниципальный округ Тверской, ул. Лесная, д. 3, эт. 4, помещ. II, ком. 1

Адрес места осуществления деятельности: 115582, г. Москва, р-н Орехово-Борисово Северное, ш. Каширское, д. 61, к. 4, стр. 1, эт. 2-й и 3-й Телефон (факс): +7 495 741 91 90

E-mail: info@waviot.ru

Web-сайт: www.waviot.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): 8 (495) 437 55 77, 8 (495) 437 56 66

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» января 2025 г. № 113 выполненные и применяются для трубопроводов с номинальными диаметрами от DN 200 до DN 1000. Первичные преобразователи расхода датчиков расхода ДРС модификации ДРС.ЗЛ состоят из измерительного зонда со специальным лубрикаторным устройством, устанавливаемым на оси трубопровода.

Регистрационный № 68466-17

Лист № 1

Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики расхода ДРС

Назначение средства измерений

Датчики расхода ДРС предназначены для измерений объема и объемного расхода жидкости.

Описание средства измерений

Принцип действия датчиков расхода ДРС основан на эффект Кармана, состоящего в том, что под действием потока у кромок тела обтекания, возникают чередующие вихри, перемещающиеся вместе с потоком. Частота срыва вихрей с тела обтекания пропорциональна скорости потока и объемному расходу жидкости. Посредством интегрирования объемного расхода определяется значение объема протекшей жидкости.

В датчиках расхода ДРС используются акустический и ультразвуковой методы определения частоты срыва вихрей с тела обтекания. При акустическом методе частота срыва вихрей с тела обтекания определяется двумя пьезоэлектрическими датчиками давления или одним датчиком изгибающего момента, установленными у верхнего торца тела обтекания, посредством регистраций пульсации давления.

При ультразвуковом методе производится генерирование ультразвукового сигнала перпендикулярно оси тела обтекания от пьезоизлучателя к пьезоприемнику. При взаимодействии с вихрем происходит модулирование ультразвукового сигнала по фазе.

Полученный ультразвуковым или акустическим методом определения частоты срыва вихрей с тела обтекания сигнал подвергается обработке и преобразуется в частотный сигнал, пропорциональный объемному расходу протекающей жидкости.

Датчики расхода ДРС, в зависимости от исполнения, имеют частотный выход и реализации цифрового

с возможностью HART и (или)

токовый в диапазоне значений силы тока от 4 до 20 мА цифрового промышленного протокола передачи данных интерфейса RS-485 с протоколом Modbus RTU.

Датчики расхода ДРС состоят из первичного смонтированного на нем электронного преобразователя.

Электронный преобразователь состоит из корпуса, преобразования, плата интерфейса и платы коммутации. может иметь плату индикации со встроенным двухстрочным символьным индикатором по технологии OLED.

Датчики расхода ДРС выпускаются в модификациях: ДРС, ДРС.З и ДРС.ЗЛ.

Датчики расхода ДРС модификации ДРС.З имеют зондовое исполнение и изготавливаются для трубопроводов с номинальными диаметрами от DN 100 до DN 1000. Первичные преобразователи расхода датчиков расхода ДРС модификации ДРС.З состоят из измерительного зонда, устанавливаемого на оси трубопровода.

Датчики расхода ДРС модификации ДРС.ЗЛ имеют зондовое исполнение

преобразователя

расхода и

в котором расположены плата Электронный преобразователь

Датчики расхода ДРС модификации ДРС имеют без фланцевое конструктивное исполнение и изготавливаются с номинальными диаметрами от DN 50 до DN 150. Соединение с трубопроводом датчиков расхода ДРС модификации ДРС исполнения Н осуществляется по фланцевому типу «Сэндвич» или при помощи быстроразъёмного фланцевого соединения.

Датчики расхода ДРС выпускаются в следующих исполнениях: Г, А, И, М, Н, Ц, HART. Отличия исполнения датчиков расхода ДРС:

  • - исполнение И - характеризуется наличием у электронного преобразователя встроенного двухстрочного символьного индикатора по технологии OLED. Все датчики расхода кроме модификации ДРС исполнения Н могут выпускаться в исполнении И;

  • - исполнение Г - характеризуется применением акустического метода съема сигнала, при отсутствии в маркировке обозначения «Г» в модификации ДРС применяется ультразвуковой метод съема сигнала;

  • - исполнение М - имеют отличительное конструктивное исполнение проточной части, присоединительных размеров первичного преобразователя;

  • - исполнение Н - конструктивное исполнение на давление измеряемой среды до 4 МПа, имеют быстросъемное фланцевое соединение;

  • - исполнение А - имеют отличительное конструктивное исполнение проточной части, присоединительных размеров первичного преобразователя;

  • - исполнение по взрывозащите - без обозначения - имеет взрывозащиту вида «nA», с обозначением Вн - имеет взрывозащиту вида «d», с обозначением Ex - имеет взрывозащиту вида «ia». Все модификации датчиков расхода ДРС могут выпускаться в любых исполнениях по взрывозащите.

  • - в исполнении с обозначением «Ц» - реализован цифровой выход по интерфейсу RS-485 с протоколом Modbas RTU, в исполнении с обозначением «HART» - цифровой выход на базе HART-протокола.

Пример маркировки датчиков расхода ДРС: датчик расхода ДРС модификации ДРС-25-МИГВн - датчик расхода ДРС модификации ДРС исполнений М, И, Г, Вн. Числовое значение после обозначения модификации соответствует исполнению датчика расхода в соответствии с:

  • - диапазоном измерений объемного расхода измеряемой среды для модификации ДРС;

  • - номинальным диаметром трубопровода для модификации ДРС.З(Л).

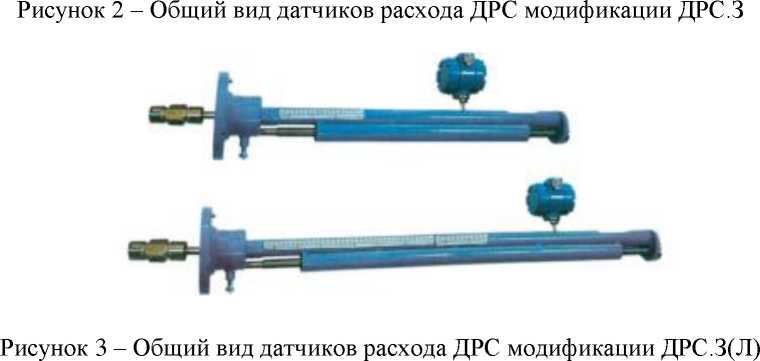

Общий вид датчиков расхода ДРС модификации ДРС приведен на рисунке 1, датчиков расхода ДРС модификации ДРС.З приведен на рисунке 2, датчиков расхода ДРС модификации ДРС.З(Л) приведен на рисунке 3.

Пломбировка от несанкционированного доступа датчиков расхода ДРС осуществляется нанесением знака поверки давлением на специальную мастику, установленную в чашечке винта крепления платы индикации или защитного экрана, расположенных под передней крышкой электронного преобразователя. Схема пломбировки представлены на рисунке 4.

Заводской номер датчиков расхода ДРС в цифровом формате наносится при помощи гравировки на маркировочной табличке, как показано на рисунке 5.

Рисунок 1 - Общий вид датчиков расхода ДРС модификации ДРС

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru
Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru
Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

Р Место пломбировки j f с нанесением поверительного клейма

Россия, АО "ИПФ "СибНА

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки датчиков расхода ДРС

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru
ТУ 4213-035-12530677-2016 IP57 ОС ООО "ИЦ ПАБ-Ех* № ЕАЭС RU ORU.HB82.B.00127/22 2Ех пМЮ 16 Ос X                   --

Место нанесения заводского номера

Рисунок 5 - Внешний вид маркировочной таблички

Программное обеспечение

Программное обеспечение датчиков расхода ДРС является встроенным.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение датчиков расхода ДРС предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и вывода их на устройство индикации.

Идентификационные данные программного обеспечения датчиков расхода ДРС приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Значение

Идентификационное наименование

VFD

Номер версии (идентификационный номер)

7

8

9

Цифровой идентификатор

0х2Е39

0х2С44

0X68DA

Алгоритм вычисления контрольной суммы исполняемого кода

-

-

-

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Предусмотрено механическое опломбирование датчиков расхода ДРС.

Программное обеспечение датчиков расхода ДРС не влияет на метрологические характеристики.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности датчиков расхода ДРС при измерении объема и объемного расхода измеряемой среды при использовании импульсного, цифрового выходов и (или) индикатора, %

  • - в диапазоне расхода от Qnер до

  • - модификации ДРС

  • - модификации ДРС.З и ДРС. ЗЛ

  • - в диапазоне расхода от Рнаим до Опер

  • - модификации ДРС

  • - модификации ДРС.З и ДРС. ЗЛ

±0,5; ±1,0; ±1,5* ±1,5; ±2,5*

±4,0

±5,0

Пределы допускаемой основной приведенной к наибольшему значению объемного расхода погрешности датчиков расхода ДРС при измерении объема и объемного расхода измеряемой среды при использовании токового выхода, %

±2,5

Пределы допускаемой дополнительной погрешности датчиков расхода ДРС модификации ДРС исполнения Г при объемном содержании свободного газа в измеряемой среде до 5%, %

±5,0

Пределы допускаемой дополнительно относительной погрешности датчиков расхода ДРС при измерении объема и объемного расхода измеряемой среды, вызванные изменением температуры измеряемой среды на каждые 10°С от 20 °С, %

±0,35

Пределы допускаемой дополнительной погрешности датчиков расхода ДРС при измерении объема и объемного расхода измеряемой среды, вызванные изменением вязкости измеряемой среды на каждые 2,0^10-6 м2/с от значения вязкости 1,0^10 6 м2/с, %

  • - от 1,0^10-6 м2/с до 12,0^10 6 м2/с для датчиков расхода ДРС модификации ДРС

  • - от 1,0^10-6 м2/с до 4,0-10 6 м2/с для датчиков расхода ДРС для модификации ДРС.З и ДРС.ЗЛ

±0,35

±0,35

* В соответствии с заказом.

Таблица 3 - Значения диапазонов измерений расхода и номинальных диаметров датчиков расхода ДРС

Модификация и исполнение датчиков расхода

Номинальный диаметр, DN

Наименьший расход, Онаим*, м3

Переходный,

О*пер, м3

Наибольший расход, Онаиб, м3

ДРС-12А(И)

50

0,15

0,2

12

ДРС-12М(И)

50

ДРС-25А(И)

50

0,6

0,8

30

ДРС-25а(и)г

50

0,8

1,0

Модификация и исполнение датчиков расхода

Номинальный диаметр, DN

Наименьший расход,

Qнаим*, м3

Переходный,

Q*nер, м3

Наибольший расход, Qнаиб, м3

ДРС-25М(И)

50

0,6

0,8

30

30

ДРС-25м(и)г

50

0,8

1,0

ДРС-25(И)

80; 100

0,8

1

25

25

ДРС-25(и)г

100

1

1,25

ДРС-50(И)

80; 100

1,25

2,0

62,5

62,5

ДРС-50(и)г

100

2

2,5

ДРС-50А(И)

50

1,25

2,0

62,5

62,5

ДРС-50а(и)г

50

2,0

2,5

ДРС-100М(И)

80; 100

2,5

2,5

3

3

100

100

дрс-1оом(и)г

80;100

ДРС-200(И)

100

5

5

8

8

200

200

ДРС-200(и)г

100

ДРС-200М(И)

100

4

4

5

5

200

200

ДРС-200м(и)г

100

ДРС-300(И)

100

10

12

300

ДРС-300(И)Г

100

ДРС-500М(И)

150

12 5

15

500

ДРС-500м(и)г

150

ДРС-500Н

150

12,5

15

500

ДРС.З-100(И)

100

5

10

200

ДРС.З-150(И)

150

10

20

450

ДРС.З-200(И)

200

20

40

800

ДРС.З-300(И)

300

30

60

1250

ДРС.З-400(И)

400

50

100

2000

ДРС.З-500(И)

500

80

160

3125

ДРС.З-600(И)

600

100

200

4500

ДРС.З-700(И)

700

150

300

6125

ДРС.З-800(И)

800

200

400

8000

ДРС.З-1000(И)

1000

300

600

12500

ДРС.ЗЛ-200(И)

200

20

40

800

ДРС.ЗЛ-300(И)

300

30

60

1250

ДРС.ЗЛ(И)

400

50

100

2000

500

80

160

3125

600

100

200

4500

700

150

300

6125

800

200

400

8000

1000

300

600

12500

* при работе на средах с вязкостью свыше 1,0-10-6 м2/с - наименьший объемный расход измеряемой среды и переходный расход измеряемой среды должны определяться по формулам

Таблица 4 - Основные технические

Наименование характеристики

Значение

Измеряемая среда

Вода, нефть, нефтепродукты и другие, неагрессивные к стали марки 12Х18Н10Т и 20Х13 по ГОСТ 5632 жидкости

Концентрация солей измеряемой среды, г/дм3, не более

20,0

Концентрация твердых частиц с максимальным поперечным сечением до 3 мм, г/дм3, не более

1,0

Объемное содержание свободного газа в измеряемой среде кроме модификации ДРС исполнения Г, %

не допускается

Объемное содержание свободного газа в измеряемой среде для датчиков расхода ДРС модификации ДРС исполнения Г, %, не более

5

Температура измеряемой среды, °С

от 0 до +150

Выходные сигналы

частотный, токовый (4-20) мА, RS 485 с протоколом обмена Моdbas RTU и (или) HART-протокол

Наименьшее избыточное давление, МПа, не менее

Рп+0,05*

Гидравлическое сопротивление ДРС при Qнаиб и при вязкости измеряемой среды не более 1,0^10-6 м2/с, МПа, не более

0,1

Наибольшее избыточное давление, МПа, не более:

  • - для модификации ДРС

  • - для модификации ДРС исполнения Н

  • - для модификации ДРС.З

  • - для модификации ДРС.ЗЛ

6,3; 25

4 4; 16

4

Вязкость измеряемой среды, м2/с, не более

  • - для датчиков расхода ДРС модификации ДРС

  • - для датчиков расхода ДРС модификации ДРС.З и ДРС.ЗЛ

  • - для датчиков расхода ДРС модификации ДРС-12

12,0^10-6

4,0^10-6

2,0^10-6

Условия эксплуатации:

  • - температура окружающей среды, °С

  • -  относительная влажность окружающего воздуха при температуре плюс 35 °С, %, не более

  • - атмосферное давление, кПа

от -60 до +50**

95

от 84,0 до 107

Напряжение питания, В

24±4

Потребляемая мощность датчиков расхода, Вт, не более:

  • - исполнение для температуры окружающей среды от -45 до +50 °С,

  • - исполнение для температуры окружающей среды от -60 до +50 °С,

  • 1.5

  • 2.5

Степень защиты по ГОСТ 14254-2015

IP57 или IP68

Наименование характеристики

Значение

Вид взрывозащиты для всех датчиков ДРС

Вид взрывозащиты для исполнения Вн

ЕхпАПТб X; 0Ex ia IIB T6 Ga X; 1Ex d IIC T6 Gb X; 2Ex nA IIC T6 Gc X;

1ExdIICT6X

*Рп -давление насыщенного пара измеряемой среды, МПа.

**Конкретные  значения указываются в эксплуатационной документации

изготовителя.

Таблица 5 - Показатели надежности

Средняя наработка на отказ, ч

75 000

Средний срок службы, лет

12

Знак утверждения типа

наносится в центральную часть титульного листа руководства по эксплуатации, паспорт типографским способом, а также на табличку, размещенную на корпусе датчика расхода ДРС методом шелкографии.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование

Обозначение

Количество

Датчик расхода

ДРС

1 шт.

Комплект монтажных частей

-

1 компл.

Паспорт

345.01.00.000-01 ПС

345.01.00.000-02 ПС

345.02.00.000-01 ПС

1 экз.

Руководство по эксплуатации

345.01.00.000-01 РЭ

345.01.00.000-02 РЭ

345.02.00.000-01 РЭ

1 экз.

Сведения о методиках (методах) измерений приведены в разделе 1.4 Руководств по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-035-12530677-2016 «Датчики расхода ДРС. Технические условия»

Изготовитель

фирма

Акционерное      общество       «Инженерно-производственная

«Сибнефтеавтоматика» (АО «ИПФ «СибНА»)

ИНН 7203069360

Адрес: 625014, Тюменская обл., г. Тюмень, ул. Новаторов, д. 8

Тел.: +7 (3452) 689-555, 393-455

E-mail: sibna@sibna.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес:420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Телефон: (843)272-70-62, факс: (843) 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

QHauM=QHauM*^V^106, М3/ч; Qnep=Qnep*^V^106 М3/ч, где V - вязкость измеряемой среды, м2/с.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» января 2025 г. № 113

Лист № 1

Всего листов 14

Регистрационный № 38445-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система информационно-измерительная коммерческого учета электроэнергии автоматизированная Чайковской ТЭЦ-18 филиала ОАО «ТГК-9»

Назначение средства измерений

Система информационно-измерительная коммерческого учета электроэнергии автоматизированная Чайковской ТЭЦ-18 филиала ОАО «ТГК-9» (далее - АИИС КУЭ) предназначена для измерения количества электрической энергии и мощности, автоматизированного сбора, накопления и обработки информации о генерации, отпуске и потреблении электрической энергии и мощности, хранения и отображения полученной информации, формирования отчетов по отпуску и потреблению электроэнергии для Администратора торговой системы, Системного оператора и смежных участников оптового рынка электроэнергии.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ решает следующие задачи:

- измерение 30-минутных приращений активной и реактивной электроэнергии;

- периодический (1 раз в сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);

- хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

- передача в организации-участники оптового рынка электроэнергии результатов измерений;

- предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны сервера организаций - участников оптового рынка электроэнергии;

  • - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.д.);

  • - диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

  • - конфигурирование и настройка параметров АИИС КУЭ;

  • - ведение системы единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

Первый уровень, включающий в себя 31 измерительно-информационный комплекс точек учета электроэнергии (ИИК ТУ), которые предназначены для измерения и учета электрической энергии и мощности и построенных на базе следующих средств измерений:

- измерительных трансформаторов тока (ТТ);

- измерительных трансформаторов напряжения (ТН);

- многофункциональных счетчиков активной и реактивной электрической энергии (счетчики).

Второй уровень АИИС КУЭ включает в себя информационно-вычислительный комплекс электроустановки (ИВКЭ) в состав которого входят:

- технические средства приема-передачи данных (каналообразующая аппаратура);

- устройство сбора и передачи данных «ЭКОМ-3000» (УСПД), обеспечивающее интерфейс доступа к ИИК ТУ и к информационно-вычислительному комплексу (ИВК).

Третий уровень АИИС КУЭ включает в себя информационно-вычислительный комплекс (ИВК) (информационный уровень), который состоит из:

- технических средств для организации локальной вычислительной сети, разграничения прав доступа к информации, приема-передачи данных (каналообразующая аппаратура);

- компьютера в серверном исполнении (сервер баз данных) и автоматизированных рабочих мест (АРМ) для обеспечения функции сбора и хранения результатов измерений, отображения результатов измерений и технологической информации АИИС КУЭ.

Система обеспечения единого времени (СОЕВ) на базе приемника точного времени глобальной навигационной спутниковой системы (ГНСС) обеспечивает синхронизацию времени на всех уровнях АИИС КУЭ.

Измерительные трансформаторы тока и напряжения АИИС КУЭ преобразуют входные токи и напряжения в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы соответствующего счетчика электрической энергии.

Счетчик электрической энергии с заданной периодичностью измеряет входные значения токов и напряжений и использует полученные значения для расчета средней за период активной и полной мощности. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности. Полученные результаты интегрируются на получасовых интервалах и сохраняются во внутреннем формате в памяти счетчика с привязкой к текущему времени (профили нагрузки).

Цифровой сигнал с выходов счетчиков по интерфейсу RS-485 поступает с периодичностью 30 минут на вход УСПД, которое выполняет следующие функции:

- сбор измерительной и диагностической информации с ИИК ТУ;

- контроль достоверности измерительной информации;

-   ведение журнала событий УСПД;

- предоставление доступа к собранной информации и журналам событий;

- периодическую синхронизацию времени в УСПД и в обслуживаемых УСПД счетчиках электроэнергии.

Среднюю активную/реактивную электрическую мощность и приращение активной/реактивной электрической энергии на интервале времени усреднения 30 минут для каждого ИИК ТУ вычисляют путем умножения данных профиля нагрузки счетчика этого ИИК ТУ за рассматриваемый получасовой интервал на соответствующие коэффициенты.

Второй уровень обеспечивает:

- диагностику работы технических средств;

- хранение данных о состоянии средств измерений;

- предоставление пользователям и эксплуатационному персоналу регламентированного доступа к данным;

  • - аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных.

Третий уровень обеспечивает:

  • -    автоматический сбор и хранение результатов измерений;

  • -    автоматическую диагностику состояния средств измерений;

  • -   формирование отчетных документов;

  • -   предоставление регламентированного доступа к информации АИИС КУЭ.

СОЕВ АИИС КУЭ обеспечивает автоматическое измерение времени и ведение календаря с помощью внутренних таймеров счетчиков, УСПД и сервера баз данных. Синхронизация времени в УСПД осуществляется по сигналам точного времени ГНСС с использованием встроенного в УСПД приемника ГНСС (используемая система -ГЛОНАСС). Пределы допускаемых смещений формируемой шкалы времени УСПД относительно национальной шкалы времени UTC (SU) в режиме синхронизации по источнику точного времени ГНСС с использованием PPS-сигнала ±1 мс. Синхронизация таймеров сервера баз данных и счетчиков электроэнергии осуществляется от УСПД.

При каждом сеансе связи УСПД контролирует расхождение времени своего таймера и времени таймера сервера баз данных и таймеров счетчиков и при необходимости их корректирует. Сличение времени счетчиков с временем УСПД осуществляется при каждом сеансе связи каждые 30 минут, корректировка времени счетчиков производится при расхождении со временем УСПД ±3 с. Сличение времени сервера баз данных с временем УСПД осуществляется каждые 30 минут, корректировка времени сервера выполняется при расхождении времени сервера и УСПД ±3 с.

Журналы событий счетчиков электроэнергии и УСПД АИИС КУЭ отражают: время времени времени, система информационно-измерительная коммерческого учета электроэнергии автоматизированная Чайковской ТЭЦ-18 филиала ОАО «ТГК-9», заводской номер 1. Заводской номер в виде арабской цифры нанесен типографским способом в Разделе 3 Паспорта - Формуляра 50306307.422222.114 ПФ. Сведения о формате, способах и местах нанесения заводских номеров измерительных компонентов приводятся в их эксплуатационной документации (паспорт/формуляр/паспорт-формуляр) по каждому типу средств измерений, входящему в состав системы.

коррекции (дата, часы, минуты) часов указанных устройств и расхождение в секундах корректируемого и корректирующего устройства в момент непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

К средству измерений данного типа относится

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) программный комплекс (ПК) «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

pso metr.dll

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

CBE B6F 6CA693

18BED976E08A2BB7814B

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав ИК

о S к с

Измеряемая энергия и

мощность

Наименование ИК

Счетчик

ТТ

ТН

УСПД/

Сервер

1

2

3

4

5

6

7

1

активная отдача реактивная отдача

ЧаТЭЦ-18 6кВ ТГ-1

СЭТ-4ТМ.03М

КТ 0,2S/0,5 Рег. № 36697-17

ТШЛ20Б-1

КТ 0,2

8000/5

Рег. № 4016-74

ЗНОМ-15-63

КТ 0,5 6000/^3/100/^3

Рег. № 1593-70

«ЭКОМ-3000» Рег. № 17049-19/ Сервер баз данных

(СБД) на базе виртуальной машины Microsoft

2

активная отдача реактивная отдача

ЧаТЭЦ-18 6кВ ТГ-2

СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-17

ТШЛ20Б-1

КТ 0,2

8000/5

Рег. № 4016-74

ЗНОМ-15-63

КТ 0,5 6000/^3/100/^3

Рег. № 1593-70

3

активная отдача реактивная отдача

ЧаТЭЦ-18 6кВ ТГ-3

СЭТ-4ТМ.03М

КТ 0,2S/0,5 Рег. № 36697-17

ТШВ15Б

КТ 0,5

8000/5

Рег. № 5719-76

ЗНОМ-15-63

КТ 0,5 6000/^3/100/^Рег. № 1593-70

1

2

3

4

5

6

7

4

активная прием реактивная прием активная отдача реактивная отдача

ЧаТЭЦ-18 ЗРУ-110 кВ яч. 6

ВЛ-110 кВ ЧаТЭЦ-ГПП-1

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТВ (мод. ТВ-110-IX)

КТ 0,2

1000/5

Рег. № 32123-06

НКФ-110-57

КТ 0,2

110000/^3/100/^3

Рег. № 14205-11

5

активная прием, реактивная прием

активная отдача реактивная отдача

ЧаТЭЦ-18 ЗРУ-110 кВ яч.11

ВЛ-110 кВ ЧаТЭЦ-Каучук-1

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТВ (мод. ТВ-110-IX)

КТ 0,2

1000/5

Рег. № 32123-06

НКФ-110-57

КТ 0,2 110000/^3/100/^3 Рег. № 14205-11

«ЭКОМ-3000»

Рег. № 17049-19/ Сервер баз данных

(СБД) на базе виртуальной машины Microsoft

6

активная прием реактивная прием активная отдача реактивная отдача

ЧаТЭЦ-18 ЗРУ-110 кВ яч.9

ВЛ-110 кВ ЧаТЭЦ-Каучук-2

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТВ (мод. ТВ-110-IX)

КТ 0,2

1000/5

Рег. № 32123-06

НКФ-110-57

КТ 0,2 110000/^3/100/^3 Рег. № 14205-11

7

активная прием реактивная прием активная отдача реактивная отдача

ЧаТЭЦ-18 ЗРУ-110 кВ яч.14

ВЛ-110 кВ ЧаТЭЦ-Сарапул

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТВ (мод. ТВ-110-IX)

КТ 0,2

1000/5

Рег. № 32123-06

НКФ-110-57

КТ 0,2 110000/^3/100/^3 Рег. № 14205-11

8

активная прием, реактивная прием

активная отдача реактивная отдача

ЧаТЭЦ-18 ЗРУ-110 кВ яч.16

ВЛ-110 кВ ЧаТЭЦ-Вот.ГЭС

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТВ (мод. ТВ-110-IX)

КТ 0,2

1000/5

Рег. № 32123-06

НКФ-110-57

КТ 0,2 110000/^3/100/^3

Рег. № 14205-11

1

2

3

4

5

6

7

9

активная прием реактивная прием активная отдача реактивная отдача

ЧаТЭЦ-18 ЗРУ-110 кВ яч.17 ВЛ-110 кВ ЧаТЭЦ-БНС

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТВ (мод. ТВ-110-IX)

КТ 0,2

1000/5

Рег. № 32123-06

НКФ-110-57

КТ 0,2 110000/^3/100/^3

Рег. № 14205-11

«ЭКОМ-3000»

Рег. № 17049-19/

Сервер баз данных (СБД) на базе виртуальной машины Microsoft

10

активная прием, реактивная прием активная отдача реактивная отдача

ЧаТЭЦ-18 ЗРУ-110 кВ яч.4 Т-1 110 кВ

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТВ (мод. ТВ-110-IX)

КТ 0,2S 1000/5

Рег. № 32123-06

НКФ-110-57

КТ 0,2 110000/^3/100/^3

Рег. № 14205-11

11

активная прием реактивная прием активная отдача реактивная отдача

ЧаТЭЦ-18 ЗРУ-110 кВ яч.8 Т-2 110 кВ

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТВ (мод. ТВ-110-IX)

КТ 0,2S 1000/5

Рег. № 32123-06

НКФ-110-57

КТ 0,2 110000/^3/100/^3 Рег. № 14205-11

12

активная прием реактивная прием активная отдача реактивная отдача

ЧаТЭЦ-18 ЗРУ-110 кВ яч.13 Т-3 110 кВ

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТВ (мод. ТВ-110-IX)

КТ 0,2S 1000/5

Рег. № 32123-06

НКФ-110-57

КТ 0,2 110000/^3/100/^3

Рег. № 14205-11

13

активная прием реактивная прием активная отдача реактивная отдача

ЧаТЭЦ-18 ЗРУ-110 кВ яч.12 ОВВ

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТФМ-110

КТ 0,2S

1000/5 Рег. № 16023-97

НКФ-110-57

КТ 0,2 110000/^3/100/^3

Рег. № 14205-11

1

2

3

4

5

6

7

Вновь организуемые точки учета: П

ереток

26

активная прием реактивная прием активная отдача реактивная отдача

ЧаТЭЦ-18 ЗРУ-110 кВ яч.18 Т-4 110 кВ

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТG145-420

(мод. ТG145N)

КТ 0,2

1000/5

Рег. № 30489-05

НКФ-110-57

КТ 0,2 110000/^3/100/^3

Рег. № 14205-11

«ЭКОМ-3000» Рег. № 17049-19/ Сервер баз данных (СБД) на базе виртуальной машины Microsoft

Собственные нужды

14

активная прием реактивная прием активная отдача реактивная отдача

ЧаТЭЦ-18 ЗРУ-110 кВ яч.2 ТСНР 110 кВ

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТВ (мод. ТВ-110-IX)

КТ 0,5S

500/5 Рег. № 32123-06

НКФ-110-57

КТ 0,2 110000/^3/100/^3

Рег. № 14205-11

«ЭКОМ-3000» Рег. № 17049-19/ Сервер баз данных

(СБД) на базе виртуальной машины Microsoft

15

активная прием реактивная прием

ЧаТЭЦ-18 КРУ 6 кВ яч.121

Сек. 1РА Раб. питание

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТЛМ-10

КТ 0,5

1500/5 Рег. № 2473-69

ЗНОЛ.06-6

КТ 0,5

6000/^3/100/^3

Рег. № 46738-11

16

активная прием реактивная прием

ЧаТЭЦ-18 КРУ 6 кВ яч.147

Сек. 1РБ Раб. питание

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТЛМ-10

КТ 0,5

1500/5 Рег. № 2473-69

ЗНОЛ.06

КТ 0,5 6000/^3/100/^3 Рег. № 3344-04

1

2

3

4

5

6

7

17

активная прием реактивная прием

ЧаТЭЦ-18 КРУ 6 кВ яч.215 Сек. 2РА Раб. питание

СЭТ-4ТМ.03М

КТ 0,2S/0,5 Рег. № 36697-17

ТЛМ-10

КТ 0,5

1500/5 Рег. № 2473-69

ЗНОЛ.06

КТ 0,5

6000/^3/100/^3

Рег. № 3344-04

«ЭКОМ-3000» Рег. № 17049-19/ Сервер баз данных (СБД) на базе виртуальной машины Microsoft

18

активная прием реактивная прием

ЧаТЭЦ-18 КРУ 6 кВ яч.245 Сек. 2РБ Раб. питание

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТЛМ-10

КТ 0,5

1500/5 Рег. № 2473-69

ЗНОЛ.06

КТ 0,5

6000/^3/100/^3

Рег. № 3344-04

19

активная прием реактивная прием

ЧаТЭЦ-18 КРУ 6 кВ яч.315 Сек. 3Р Раб. питание

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТЛМ-10

КТ 0,5

1500/5 Рег. № 2473-69

ЗНОЛ.06

КТ 0,5

6000/^3/100/^3

Рег. № 3344-04

20

активная прием реактивная прием

ЧаТЭЦ-18 КРУ 6 кВ яч.101 Сек. ШРП-А Рез. питание от

ТСНР

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТПШЛ-10

КТ 0,5

2000/5 Рег. № 1423-60

ЗНОЛ.06

КТ 0,5

6000/^3/100/^3

Рег. № 3344-04

21

активная прием реактивная прием

ЧаТЭЦ-18 КРУ 6 кВ яч.102 Сек. ШРП-Б Рез. питание от

ТСНР

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Рег. № 36697-12

ТПШЛ-10

КТ 0,5

2000/5 Рег. № 1423-60

ЗНОЛ.06

КТ 0,5

6000/^3/100/^3

Рег. № 3344-04

22

активная прием реактивная прием

ЧаТЭЦ-18 БНС КРУН-6 кВ яч.3 ввод от 1Т (110/6кВ)

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТЛМ-10

КТ 0,5S 1500/5

Рег. № 48923-12

ЗНОЛ.06

КТ 0,5

6000/^3/100/^3

Рег. № 3344-04

1

2

3

4

5

6

7

Потребление

23

активная отдача реактивная отдача

ЧаТЭЦ-18 БНС КРУН-6 кВ

яч.7 «Пермтрансгаз»

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТЛМ-10

КТ 0,5

200/5

Рег. № 2473-69

ЗНОЛ.06

КТ 0,5

6000/^3/100/^3

Рег. № 3344-04

«ЭКОМ-3000» Рег. № 17049-19/ Сервер баз данных (сБД) на базе виртуальной машины Microsoft

24

активная отдача реактивная отдача

ЧаТЭЦ-18 БНС КРУН-6 кВ

яч.17 «Пермтрансгаз»

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТЛМ-10

КТ 0,5

200/5

Рег. № 2473-69

ЗНОЛ.06-6

КТ 0,5

6000/^3/100/^3

Рег. № 3344-08

Вновь организуемые точки учета: Генерация

25

активная отдача реактивная отдача

ЧаТЭЦ-18 6 кВ ТГ-4

СЭТ-4ТМ.03М

КТ 0,2S/0,5 Рег. № 36697-17

IORAZ(G)

КТ 0,2

6000/5

Рег. № 33344-06

ЗНОЛ.06-6

КТ 0,5

6300/^3/100/^3

Рег. № 46738-11

«ЭКОМ-3000» Рег. № 17049-19/ Сервер баз данных (СБД) на базе виртуальной машины Microsoft

Вновь организуемые точки учета: Собственные нужды

27

активная прием реактивная прием

ЧаТЭЦ-18 КРУ 6 кВ яч.2В

Секция 4Р Раб. питание

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТЛО-10

КТ 0,5 1500/5

Рег. № 25433-06

ЗНОЛ.06-6

КТ 0,5

6300/^3/100/^3

Рег. № 3344-08

«ЭКОМ-3000» Рег. № 17049-19/ Сервер баз данных (СБД) на базе виртуальной машины Microsoft

1

2

3

4

5

6

7

28

активная прием реактивная прием

ЧаТЭЦ-18 КРУ 6 кВ яч.306

Сек. ШРП-Б Рез. пит. от ТГ-3

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТЛМ-10

КТ 0,5S

1500/5

Рег. № 2473-05

ЗНОЛ.06

КТ 0,5 6000/^3/100/^3

Рег. № 3344-04

«ЭКОМ-3000» Рег. № 17049-19/ Сервер баз данных (СБД) на базе виртуальной машины Microsoft

29

активная прием реактивная прием

ЧаТЭЦ-18 КРУ 6 кВ яч.1В Сек. ШРП-А Рез. пит. от ТГ-4

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТЛО-10

КТ 0,5

1500/5 Рег. № 25433-06

ЗНОЛ.06-6

КТ 0,5 6300/^3/100/^3

Рег. № 3344-08

30

активная отдача реактивная отдача

ЧаТЭЦ-18 КРУ 6 кВ яч. 405

- КЛ 6 кВ ЧаТЭЦ-БНС

СЭТ- 4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ТОЛ-СЭЩ

КТ 0,5S 1500/5

Рег. № 51623-12

ЗНОЛ.06-6

КТ 0,5 6300/^3/100/^3 Рег. № 3344-08

31

активная прием реактивная прием

ЧаТЭЦ-18 БНС КРУН-6 кВ яч. 22, ввод от секции 4Р на секцию 2

СЭТ-4ТМ.03М

КТ 0,2S/0,5 Рег. № 36697-12

ТОЛ-10

КТ 0,5 1500/5

Рег. № 47959-11

ЗНОЛ.06-6

КТ 0,5 6000/^3/100/^3 Рег. № 3344-08

Примечания:

  • 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 2 Допускается замена УСПД на аналогичное утвержденного типа.

  • 3 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменение в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные

ИК

Наименование характеристики

Значение

Предел допускаемого значения относительной погрешности передачи и обработки данных, %

±0,01

Предел допускаемого значения относительной  погрешности

вычисления приращения электрической энергии, %

±0,01

Предел допускаемого значения относительной погрешности вычисления средней мощности, %

±0,01

Предел допускаемой относительной погрешности накопления информации по группам, %

±0,01

Предел   допускаемого   значения   абсолютной   погрешности

определения текущего времени, с

±5

Пределы относительной погрешности ИК, %, при измерениях электрической энергии и средней мощности* при доверительной вероятности 0,95:

  • - для ИК №№ 1, 2, 4, 5, 6, 7, 8, 9, 13, 25, 26:

  • - активной энергии и мощности

  • - реактивной энергии и мощности

  • - для ИК №№ 3, 10, 11, 12, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 27, 28, 29, 30, 31:

  • - активной энергии и мощности

  • - реактивной энергии и мощности

±0,8

±0,9

±0,9

±1,1

* Представленное значение получено расчетным путем на основании значений составляющих погрешности ИК в предположениях: условия эксплуатации - нормальные, измеряемые токи и напряжения равны номинальным, фазовый угол между измеряемыми током и напряжением равен 0 или я/2 при измерении активной или реактивной энергии соответственно. В случае отклонения условий измерений от указанных, предел относительной погрешности измерения для каждого ИК может быть рассчитан согласно соотношениям, приведенным в методике поверки МП 74-263-2007 с Изменением № 1.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики

Количество ИК

Условия эксплуатации АИИС КУЭ:

  • - стандартная сеть переменного тока:

  • - напряжение электропитания, В

  • - частота, Гц

  • - температура окружающей среды для измерительных трансформаторов и счетчиков АИИС КУЭ

Значение

31

220

50

в соответствии с эксплуатационной документацией на эти средства

- температура окружающей среды для УСПД, сервера баз данных и АРМ АИИС КУЭ, °С

Мощность, потребляемая отдельным компонентом АИИС КУЭ, Вт, не более_______________________________________________________

Показатели надежности компонентов АИИС КУЭ:

  • - средняя наработка до отказа, ч, счетчиков электрической энергии типа:

  • - СЭТ-4ТМ.03

  • - СЭТ-4ТМ.03М

  • - средний срок службы, лет, счетчиков электрической энергии типа:

  • - СЭТ-4ТМ.03, СЭТ-4ТМ.03М

  • - среднее время наработки на отказ УСПД, ч

  • - средний срок службы УСПД, лет___________________________

Глубина хранения информации

Счетчик электрической энергии:

  • - тридцатиминутный профиль

сут, не менее

  • - при отключении питания, лет,

УСПД:

  • -   суточные данные о

нагрузки в двух направлениях,

не менее

тридцатиминутных значениях электропотребления по каждому каналу и электропотребление за месяц по каждому каналу*, сут

  • - сохранение данных при отключении питания, лет, не менее ИВК:

  • - хранение результатов измерений и информации состояний средств измерений

* Функция автоматизирована

АВР;

от +10 до +40

50

90000

220000

30 350000

25

100

10

100

10

за весь срок

эксплуатации системы

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и

  • -    резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

  • - в журнале события счетчика:

- параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - журнал УСПД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в УСПД.

Защищенность применяемых компонентов:

  • -    механическая защита от несанкционированного доступа и опломбирование:

  • - электросчетчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД;

  • - сервера;

  • - защита информации на программном уровне:

  • - результатов измерений (при передаче, возможность использования цифровой подписи);

  • - установка пароля на счетчик;

  • - установка пароля на УСПД;

  • - установка пароля на сервер.

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации АИИС КУЭ.

Комплектность средства измерений

Комплектность АИИС КУЭ определяется проектной документацией АИИС КУЭ. В комплект входит техническая документация на АИИС КУЭ и на комплектующие средства измерений, а также методика поверки. Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество

Измерительный трансформатор напряжения

ЗНОМ-15-63

9 шт.

Измерительный трансформатор напряжения

НКФ-110-57

6 шт.

Измерительный трансформатор напряжения

ЗНОЛ.06

21 шт.

Измерительный трансформатор напряжения

ЗНОЛ.06-6

21 шт.

Измерительный трансформатор тока

ТШЛ20Б-1

6 шт.

Измерительный трансформатор тока

ТШВ15Б

3 шт.

Измерительный трансформатор тока

ТВ (мод. ТВ-110-IX)

30 шт.

Измерительный трансформатор тока

ТФМ-110

3 шт.

Измерительный трансформатор тока

TG145-420 (мод. ТG145N)

3 шт.

Измерительный трансформатор тока

ТЛМ-10

20 шт.

Измерительный трансформатор тока

ТПШЛ-10

6 шт.

Измерительный трансформатор тока

lORAZ(G)

3 шт.

Измерительный трансформатор тока

ТЛО-10

6 шт.

Измерительный трансформатор тока

ТОЛ-10

3 шт.

Измерительный трансформатор тока

ТОЛ-СЭЩ

3 шт.

Счетчик активной и реактивной электрической энергии

СЭТ-4ТМ.03

24 шт.

Счетчик активной и реактивной электрической энергии

СЭТ-4ТМ.03М

7 шт.

таблицы 5

Устройство сбора и передачи данных с приемником точного времени ГНСС

«ЭКОМ-3000»

1 шт.

Сервер

Виртуальная машина Microsoft

2 шт.

Программный комплекс

«Энергосфера»

1 шт.

Паспорт-Формуляр

50306307.422222.114 ПФ

1 экз.

Техническое описание и инструкция по эксплуатации КТС

50306307.422222.114 ИЭ

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

приведены в Разделе 4.2 «Методика (метод) измерений» Паспорта-Формуляра 50306307.422222.114 ПФ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

систем.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных Основные положения.

Изготовитель

фирма

Общество с ограниченной ответственностью Научно-производственная «Телемеханик» (ООО НПФ «Телемеханик»)

ИНН 6661055401

Адрес: 620102, г. Екатеринбург, ул. Шаумяна, д. 83, оф. 403

Телефон: +7 (343) 234-63-05, +7 (343) 234-63-02

Испытательный центр

филиал научно-Менделеева»

Уральский научно-исследовательский институт метрологии -Федеральное государственное унитарное предприятие «Всероссийского исследовательского института метрологии имени Д.И. (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева») Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4 Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» января 2025 г. № 113

Лист № 1

Всего листов 9

Регистрационный № 77708-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

коммерческого

Система автоматизированная информационно-измерительная учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Высокогорск с участием присоединений ПС 220 кВ Районная

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Высокогорск с участием присоединений ПС 220 кВ Районная (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных, установленные на ПС 220 кВ Высокогорск, ПС 220 кВ Районная, ПС 220 кВ Створ и ПС 220 кВ Олёкма.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 089. Заводской номер указывается в паспорте-формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в паспорте-формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

ИК

Наименование ИК

Состав измерительных каналов АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической

энергии

С и

и

и Н

1

2

3

4

5

6

1

ПС 220 кВ Высокогорск,

КРУН-6 кВ, 1 с-6 кВ, яч. №11, Ф-8

ТОЛ-НТЗ-10

кл.т. 0,5S

Ктт = 300/5 рег. № 51679-12

НТМИ-6-66

кл.т. 0,5 Ктн = 6000/100 рег. № 2611-70

Альфа А1800

кл.т. 0,2S/0,5 рег. № 31857-06

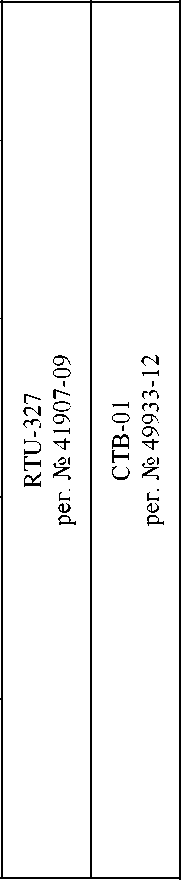

о

Ь

Н

Pi U о Он

1

<z:) сл

Д

CQ

Н' ^О1 и

I-.' о о

2

ПС 220 кВ Районная, ОРУ-220 кВ, ВЛ 220 кВ Каскад Вилюйских ГЭС 1,2 -Районная № 1 с отпайкой на ПС

Чернышевская

ТФЗМ 220Б-Ш

кл.т. 0,5 Ктт = 1200/5 рег. № 85533-22

CPB 245

кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 47844-11

СЭТ.4ТМ.03М

кл.т. 0,2S/0,5 рег. № 36697-17

3

ПС 220 кВ Районная, ОРУ-220 кВ,

ВЛ 220 кВ Каскад Вилюйских ГЭС 1,2 -Районная № 2 с отпайкой на ПС Чернышевская

ТФЗМ 220Б-Ш

кл.т. 0,5 Ктт = 1200/5 рег. № 85533-22

CPB 245

кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 47844-11

СЭТ.4ТМ.03М кл.т. 0,2S/0,5 рег. № 36697-17

таблицы 2

1

2

3

4

5

4

ПС 220 кВ Районная, ОРУ-220 кВ,

ВЛ 220 кВ Районная -Городская №1 (ВЛ-231)

TG

кл.т. 0,2S Ктт = 1200/5 рег. № 30489-09

CPB 245

кл.т. 0,2

Ктн = (220000/V3)/(100/V3) рег. № 47844-11

СЭТ.4ТМ.03М кл.т. 0,2S/0,5 рег. № 36697-17

5

ПС 220 кВ Районная, ОРУ-220 кВ,

ВЛ 220 кВ Районная -Городская №2 (ВЛ-232)

TG

кл.т. 0,2S Ктт = 1200/5 рег. № 30489-09

CPB 245

кл.т. 0,2

Ктн = (220000/V3)/(100/V3) рег. № 47844-11

СЭТ.4ТМ.03М кл.т. 0,2S/0,5 рег. № 36697-17

6

ПС 220 кВ Районная, ОРУ-220 кВ, ОВ-220 кВ

ТФЗМ 220Б-Ш

кл.т. 0,5 Ктт = 600/5 рег. № 85533-22

CPB 245

кл.т. 0,2

Ктн = (220000/V3)/(100/V3) рег. № 47844-11

СЭТ.4ТМ.03М кл.т. 0,2S/0,5 рег. № 36697-17

7

ПС 220 кВ Створ, ОРУ-220 кВ, отпайка от КВЛ 220 кВ

Нижне-Бурейская ГЭС - Завитая с отпайкой на ПС

Створ

AGU-245

кл.т. 0,2S

Ктт = 200/5 рег. № 40087-08

VCU-245

кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 37847-08

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

8

ПС 220 кВ Олёкма, ОРУ-220 кВ, ввод 220 кВ Т-1

TG

кл.т. 0,2S

Ктт = 100/5 рег. № 30489-09

НАМИ-220 УХЛ1 кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 20344-05

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

6

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

Пр имечания

1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 -

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

51(2)%

55 %

520 %

5100 %

I1(2)% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<1изм<1100%

I100 %<1изм<1120%

1

2

3

4

5

6

1 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,8

1,1

0,9

0,9

0,8

2,5

1,6

1,2

1,2

0,5

4,8

3,0

2,2

2,2

2, 3, 6 (Счетчик 0,2S; ТТ 0,5; ТН 0,2)

1,0

-

1,7

0,9

0,7

0,8

-

2,8

1,4

1,0

0,5

-

5,3

2,7

1,9

4, 5, 7, 8 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)

1,0

1,0

0,6

0,5

0,5

0,8

1,1

0,8

0,6

0,6

0,5

1,8

1,3

0,9

0,9

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

52%

55 %

520 %

5100 %

I2% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<1изм<1100%

I100 %<1изм<1120%

1 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)

0,8

4,1

2,5

1,8

1,8

0,5

2,5

1,6

1,2

1,2

2, 3, 6 (Счетчик 0,5; ТТ 0,5; ТН 0,2)

0,8

-

4,3

2,2

1,6

0,5

-

2,5

1,4

1,1

4, 5 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)

0,8

1,8

1,4

1,0

1,0

0,5

1,5

0,9

0,8

0,8

7, 8 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)

0,8

2,1

1,3

0,9

0,9

0,5

1,5

1,0

0,7

0,7

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

51(2)%

55 %

520 %

5100 %

I1(2)% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<1изм<1100%

I100 %<1изм<1120%

1 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,9

1,2

1,0

1,0

0,8

2,6

1,7

1,4

1,4

0,5

4,8

3,0

2,3

2,3

таблицы 3

1

2

3

4

5

6

2, 3, 6 (Счетчик 0,2S; ТТ 0,5; ТН 0,2)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,3

2,8

2,0

4, 5, 7, 8 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)

1,0

1,2

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

1,9

1,4

1,1

1,1

Номер ИК

COSф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

52%

55 %

520 %

5100 %

I2% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<1изм<1100%

I100 %<1изм<1120%

1 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)

0,8

4,5

2,7

2,0

1,9

0,5

2,9

1,8

1,4

1,4

2, 3, 6 (Счетчик 0,5; ТТ 0,5; ТН 0,2)

0,8

-

4,5

2,6

2,1

0,5

-

2,8

1,8

1,6

4, 5 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)

0,8

2,2

1,9

1,6

1,6

0,5

1,9

1,5

1,4

1,4

7, 8 (Счетчик 0,5;

ТТ 0,2S; ТН 0,2)

0,8

2,8

1,7

1,2

1,1

0,5

2,1

1,4

1,0

1,0

Приказ Росстандарта №113 от 22.01.2025, https://oei-analitika.ru

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с Пр имечания

  • 1 Границы интервала допускаемой относительной погрешности Si(2)%p для coso=l,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 5i(2)%p и 52%Q для COSO' 1.0 нормируются от I2%.

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические

Наименование характеристики

Значение

Нормальные условия: параметры сети:

- напряжение, % от Uном

от 99 до 101

- ток, % от Iном

от 1(5) до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

температура окружающей среды, °C:

- для счетчиков активной энергии

ГОСТ 31819.22-2012, ГОСТ Р 52323-2005

от +21 до +25

- для счетчиков реактивной энергии

ГОСТ 31819.23-2012

от +21 до +25

ГОСТ 26035-83

от +18 до +22

Рабочие условия: параметры сети:

- напряжение, % от Uном

от 90 до 110

- ток, % от Iном

от 1(5) до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД

от +10 до +30

- для сервера, УССВ

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

- средняя наработка до отказа, ч, не менее

120000

- среднее время восстановления работоспособности, ч

72

счетчики электроэнергии СЭТ-4ТМ.03М:

- средняя наработка до отказа, ч

220000

- среднее время восстановления работоспособности, ч

72

УСПД RTU-327:

- средняя наработка до отказа, ч, не менее

35000

комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее

10000

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекция шкалы времени.

Защищенность применяемых компонентов:

доступа и

  • - наличие механической защиты от несанкционированного пломбирование:

  • - счетчиков электроэнергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

  • - наличие защиты на программном уровне:

  • - пароль на счетчиках электроэнергии;

  • - пароль на УСПД;

    прав доступа

  • - пароли на сервере, предусматривающие разграничение к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

  • - счетчиках электроэнергии (функция автоматизирована);

  • - УСПД (функция автоматизирована).

Знак утверждения типа

АИИС КУЭ

наносится на титульные листы эксплуатационной документации на типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

1

2

3

Трансформатор тока

ТОЛ-НТЗ-10

3 шт.

Трансформатор тока

ТФЗМ 220Б-Ш

9 шт.

Трансформатор тока

TG

9 шт.

Трансформатор тока

AGU-245

3 шт.

Трансформатор напряжения

НТМИ-6-66

1 шт.

Трансформатор напряжения

CPB 245

6 шт.

Трансформатор напряжения

VCU-245

3 шт.

Трансформатор напряжения

НАМИ-220 УХЛ1

3 шт.

Счетчик электрической энергии многофункциональный

Альфа А1800

3 шт.

таблицы 5

1

2

3

Счетчик электрической энергии многофункциональный

СЭТ.4ТМ.03М

5 шт.

Устройство сбора и передачи данных

RTU-327

1 шт.

Комплекс измерительно-вычислительный

СТВ-01

1 шт.

Паспорт-формуляр

АУВП.411711.ФСК.009.089.ПС-ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Высокогорск с участием присоединений ПС 220 кВ Районная». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)

ИНН 7733157421

Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17, стр. 5, эт. 3

Телефон: +7 (495) 620-08-38

Факс: +7 (495) 620-08-48

E-mail: eaudit@ackye.ru

Web-сайт: www.ackye.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
