МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

22 января 2025 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

4. Контроль за исполнением настоящего приказа оставляю за собой.

Z                       *                >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ »        ____2025 г. № ___

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» января 2025 г. № 119

Регистрационный № 54418-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды крыльчатые WFK2; WFW2

Счетчики холодной и горячей воды крыльчатые WFK2; WFW2 (далее - счетчики), предназначены для измерений объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и воды в тепловых сетях по СанПиН 2.1.4.2496-09 систем теплоснабжения протекающей по трубопроводу в жилых домах, других промышленных зданиях при учетных операциях, а также в составе систем автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).

Счетчик воды состоит из корпуса с камерой, в которую установлена крыльчатка с магнитом и счетного механизма.

Счетный механизм установлен на корпус и крепится к нему прозрачной защитной крышкой. Индикаторное устройство - 8 разрядов последовательных цифр, девятый разряд стрелочный.

Вращение крыльчатки через магнитную муфту передается на счетный механизм. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объём измеренной воды.

В счетчиках с удаленным считыванием сигнала на одном из колес редуктора установлен магнит, прохождение которого над герконом обеспечивает его замыкание.

При замыкании контактов геркона в цепи протекает ток, фиксируемый внешним счетчиком импульсов.

Электрическая цепь удаленного считывания сигнала выполнена в двух вариантах: первый - геркон включен в параллельно-последовательный резистивный делитель (цепь Намур), второй - чистые контакты геркона (цепь Геркон).

Для обеспечения работы счетчиков в составе систем беспроводного АСКУЭР в счетчиках вместо обычной стрелки долей использована стрелка долей в форме полукруга. Для оптического распознавании вращения стрелка долей изготовлена из оптически контрастного пластика, для магнитоиндукционного метода распознавания вращения стрелка долей изготовлена с металлическими вставками.

Внешний вид счетчиков представлен на рисунках 1-9.

Места пломбирования счетчиков приведены на рисунке 1. Нанесение знака поверки на счетчики не предусмотрено.

Внешний вид исполнения счетчиков с защитой корпуса IP68 представлен на рисунке 2.

На счетчики со стрелкой, изготовленной с металлическими вставками, может устанавливаться электронный модуль в крышке-накладке, который обеспечивает распознавание направления вращения стрелки, подсчет числа оборотов за установленный период времени и передачу данных в систему АСКУЭР по проводным каналам: M-Bus, RS485 или по беспроводным каналам связи: радио 868,95 МГц, LoRaWAN, Nb-IOT и т.д. Внешний вид этих счетчиков изображен на рисунке 3.

Счетчики могут выпускаться с изображением на маркировочной пластине товарных знаков САНТЕХСЕТЬ, Danfoss (исполнение для горячей воды имеет обозначение Danfoss WMTW, исполнение для холодной воды имеет обозначение Danfoss WMTK), GIBAX, ДТРД и МОСОБЛЕИРЦ. Внешний вид этих счетчиков изображен на рисунке 4 - 8.

Счетчики могут выпускаться в пластиковом корпусе, габаритные и присоединительные размеры которых полностью идентичны корпусу из латуни. Внешний вид этих счетчиков изображен на рисунке 9.

Счетчики соответствуют техническим требованиям ГОСТ Р 50193.1-92 при воздействии внешних магнитных полей, создаваемых подковообразным магнитом по МИ 2985-2006.

Счетчики выпускаются в следующих модификациях:

• 1) WFK20.xxxx, WFW20.XXXX - счетчики без удаленного считывания сигнала, степень защиты

IP54 ГОСТ 14254-2015;

• 2) WFK23.XXXX, WFW23.XXXX - счетчики удаленного считывания сигнала Намур, степень

защиты IP54;

• 3) WFK24.XXXX, WFW24.XXXX - счетчики удаленного считывания сигнала Геркон, степень

защиты IP54.

• 4) WFK20.XXXX. IP68, WFW20.XXXX. IP68, WFK23.XXXX. IP68, WFW23.XXXX. IP68, WFK24.XXXX. IP68, WFW24.XXXX. IP68 - счетчики водозащищенные, степень защиты IP68.

  5)

  6)

WFK25.XXXX, WFW25.XXXX - счетчики с установленным электронным модулем для дистанционной передачи данных.

WFK26.XXXX, WFW26.XXXX - счетчики с подготовкой для оптического или магнито-индуктивного способа считывания со стрелки долей, без электронного модуля

WFK27.XXXX, WFW27.XXXX - счетчики с подготовкой для оптического или магнитоиндуктивного способа считывания со стрелки долей без крышки и электронного модуля

I—ОЕМ товарный знак на шильде при его наличии: Danfoss: WMTK хол. вода, WMTW гор. вода, САНТЕХСЕТЬ: ST, GIBAX: GB, ДТРД: DT, МОСОБЛЕИРЦ: ME.

степень защиты IP по ГОСТ 14254-2015, 68 - водозащищенный; 54 - обычное исполнение. исполнения удаленного считывания: Проводной интерфейс Намур или Геркон:

01 - 1 имп/литр; 10 - 1 импульс на 10 литров; RS -RS485; МВ - модуль M-bus .

Беспроводной интерфейс: LW1 - модуль LoraWAN исполнение 1; LW2 - модуль LoraWAN исполнение 2; NB - Модуль NB-IoT.

Комбинированный парный интнрфейс в составе: TW1 - кабельный считыватель; TW2 - считыватель-передатчик.

• — материал корпуса расходомерной камеры^ P - полимерный, L - латунный

• — исполнение стрелки долей под считывание^

1 - короткий для оптики 2 - длинный для оптики; 3 -короткий с магнитом; 4 - высокий с магнитом

--Установочная длина в мм:

080 - 80мм; 110 - 110мм; 130 - 130 мм

Условный диаметр

D - 15 мм; Е - 20 мм

• — модификация:

20- без удаленного считывания;

• 23- с удаленным считыванием (Намур),

• 24- с удаленным считыванием (Геркон),

• 25 - с модулем передачи данных (LoraWAN; NB-IoT)

• 26 -для оптического или магнитоиндуктивного считывания и крышкой для электронного модуля;

• 27 -для оптического или магнитоиндуктивного способа считывания без крышки в комплекте;

• — тип счетчика:

WF- счетчик крыльчатый, К - для измерения холодной воды; W - для измерения горячей воды.

Заводские номера наносятся на лицевую поверхность счетного механизма в цифровом формате методом лазерной гравировки. Места нанесения заводских номеров показаны на рисунке 10.

для

пломбирования в линии

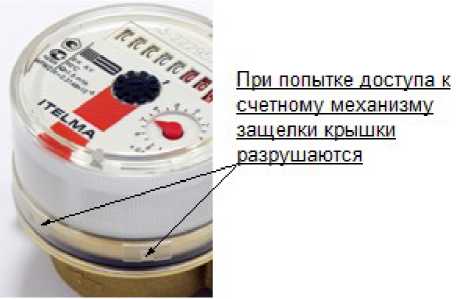

Рисунок 1 - Внешний вид и места пломбирования счетчиков

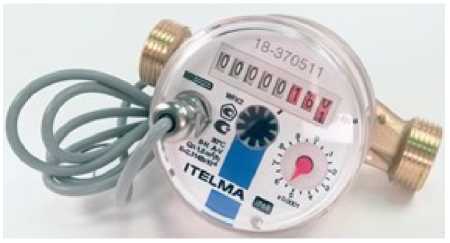

Рисунок 2 - Внешний вид счетчиков с защитой IP68

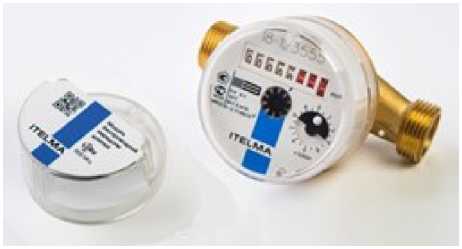

Рисунок 3 - Внешний вид счетчиков с модулем электронного считывания

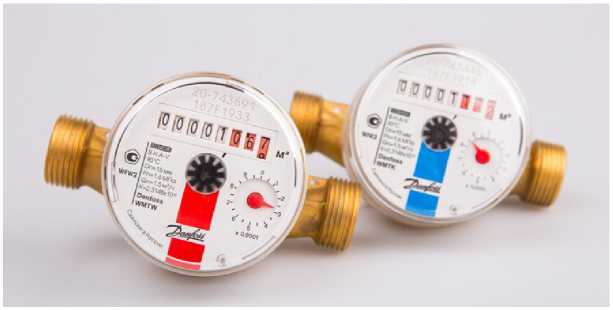

Рисунок 4 - Внешний вид счетчиков с изображением товарного знака Danfoss

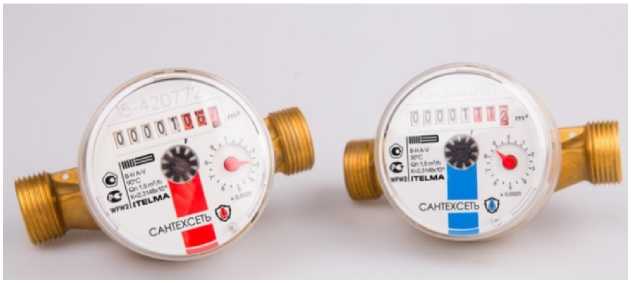

Рисунок 5 - Внешний вид счетчиков с изображением товарного знака САНТЕХСЕТЬ

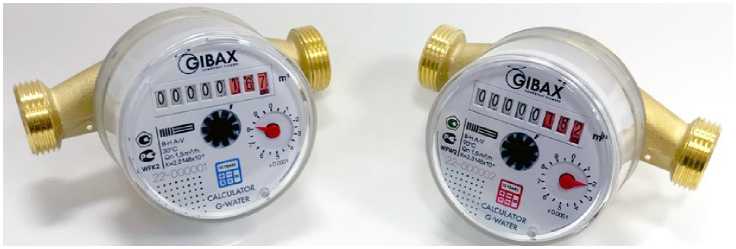

Рисунок 6 - Внешний вид счетчиков с изображением товарного знака GIBAX

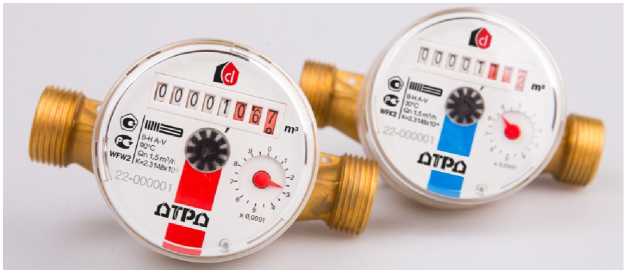

Рисунок 7 - Внешний вид счетчиков с изображением товарного знака ДТРД

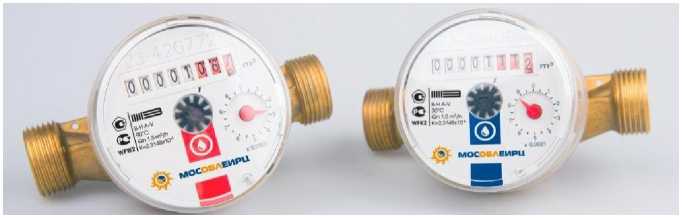

Рисунок 8 - Внешний вид счетчика с изображением товарного знака МОСОБЛЕИРЦ

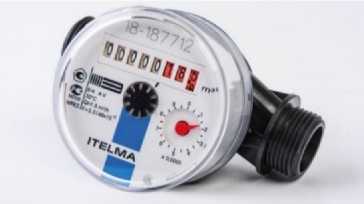

Рисунок 9 - Внешний вид счетчиков в пластиковом корпусе

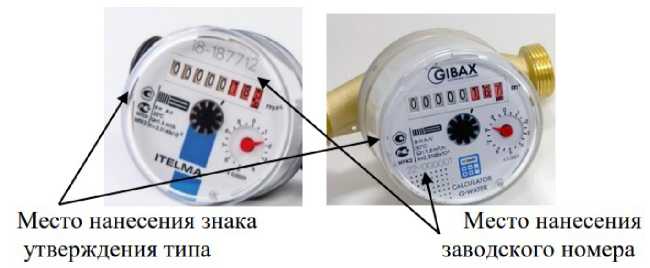

Рисунок 10 - Место нанесения знака утверждения типа и заводского номера

Таблица 1 - Метрологические характеристики

По метрологическим характеристикам счетчики относятся к классу В при горизонтальной установке, к классу А при вертикальной установке по ГОСТ Р 50193.1-92. По особому заказу счетчики могут выпускаться в специальном исполнении, соответствующему метрологическому классу С.

Таблица 2 - Технические характеристики

Таблица 3 - Показатели надежности

наносится на шкалу счетного механизма методом тампопечати и на эксплуатационную документацию типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 4 «Устройство и принцип действия» паспорта.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования»;

ГОСТ Р 50193.3-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний»;

ГОСТ Р 50601-93 «Счетчики питьевой условия»;

ТУ 4213-001-817331698-2013 «Счетчики

WFK2; WFW2. Технические условия».

Общество с ограниченной ответственностью «Научно- производственное предприятие «ИТЭЛМА Билдинг Системс» (ООО «НПП «ИБС»)

ИНН 7724869373

Адрес: 115230, г. Москва, вн.тер.г. муниципальный округ Нагатино-Садовники, пр-д Нагатинский 1-й, д. 10, стр. 1, оф. 511

Телефон/факс: (495) 933-38-97 / (495) 933-38-96

E-mail: info@i-bs.ru

Web-сайт: www.i-bs.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
