МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

23 января 2025 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2024 г. № 3052 «Об утверждении типов средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 11 приложения к приказу от 23 декабря 2024 г. № 3052 «Об утверждении типов средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» января 2025 г. № 140

Регистрационный № 94155-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счётчики газа ультразвуковые OPTISONIC

Расходомеры-счётчики газа ультразвуковые OPTISONIC (далее предназначены для измерений объёмного расхода и объёма различных агрессивных газов, в том числе сухих, влажных газов и перегретого пара.

между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу.

Конструктивно расходомеры состоят из: преобразователя расхода первичного OPTISONIC 7000 или 8000 (далее - ПРП); преобразователя сигналов серии 300 (далее - ПС).

ПРП представляет собой отрезок трубы с внутренним каналом для прохода измеряемого продукта, к которому приварены с обеих сторон присоединительные фланцы, штуцера или выполнена разделка кромок под сварку. На внешней поверхности трубы установлены сенсоры (ультразвуковые датчики) и элементы присоединения. Элемент присоединения предназначен для установки клеммной коробки или преобразователя сигналов. Опционально сенсоры могут быть съёмными.

ПС на основе информации, полученной от ПРП, реализует функции расчета скорости потока, направление потока, определяется объем и/или объёмный расход при рабочих условиях. ПС имеет возможность вычислять объёмный расход, приведённого к стандартным условиям в соответствии с ГОСТ 2939-63 (опционально, при введении вручную в ПС данных по давлению и температуре; при подключении к ПС датчиков давления и температуры), скорость звука в среде, молярная масса. При известной плотности газа расходомеры имеют возможность вычислять массовый расход. При измерении расхода перегретого водяного пара (опционально, при введении вручную в ПС данных по давлению и температуре; при подключении к ПС датчиков давления и температуры) расходомеры имеют возможность вычислять энтальпию, массовый расход и плотность пара. Измеренные и вычисленные значения могут преобразовываться в токовый, частотно-импульсный сигналы, а также передаваться по протоколам Foundation Fieldbus, Modbus и другим.

Расходомеры работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.

Расходомеры выпускается в следующих модификациях:

7300 (далее - OPTISONIC 7300),

8300 (далее - OPTISONIC 8300).

OPTISONIC 7300 выпускаются в двух исполнениях:

C - компактная версия (ПС крепится непосредственно на ПРП);

F - раздельная версия (ПС крепится отдельно и соединен кабелем с ПРП).

OPTISONIC 8300 выпускаются в одной версии F - раздельная версия (ПС крепится отдельно и соединен кабелем с ПРП).

Возможен вариант исполнения с двумя и более ПС и/или сдвоенными (или более) ПРП (редундантное исполнение).

Расходомеры также могут быть выполнены в следующих исполнениях:

• - взрывозащищённом;

• - со съемными сенсорами (только для OPTISONIC 7300);

• - с датчиком давления;

• - с датчиком температуры;

• - с датчиками давления и температуры;

• - со встроенными обогревающими элементами.

Возможны комбинации исполнений.

В зависимости от потребностей, окраска расходомеров может быть различной.

Общий вид расходомеров представлен на рисунке 1.

Корпус расходомера может быть опломбирован для исключения возможности доступа к внутренним компонентам прибора в виде наклейки завода изготовителя. Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

Серийные номера расходомеров имеют буквенно-цифровой формат, наносятся на маркировочную табличку типографическим методом в соответствии с рисунком 3.

Нанесение знака поверки на расходомеры не предусмотрено.

а)

б)

в)

г)

ж)

з)

е)

д)

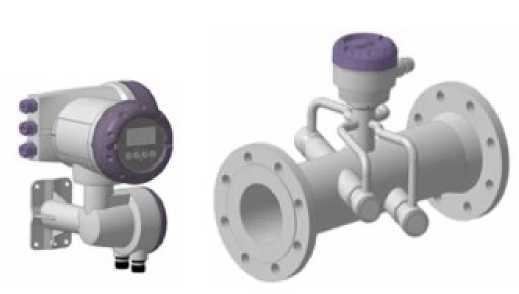

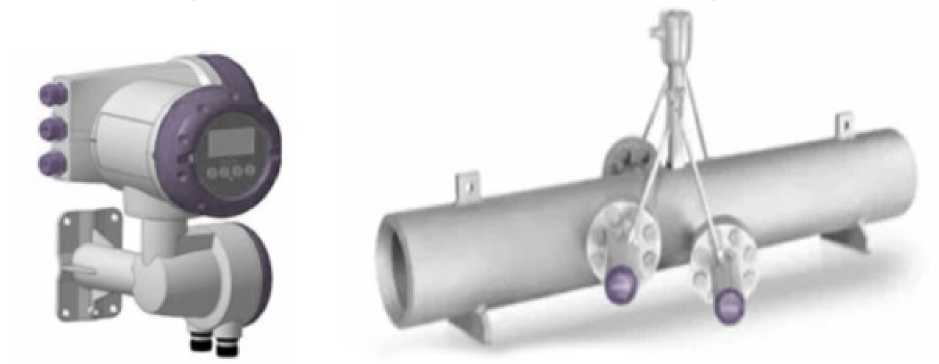

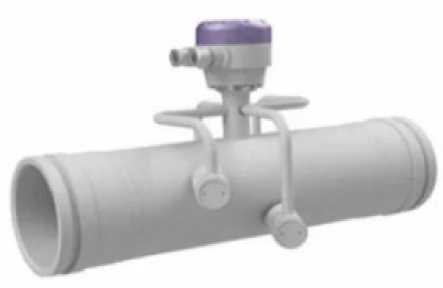

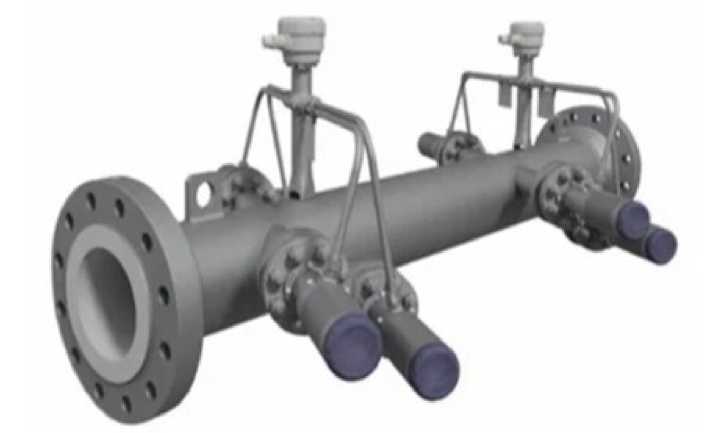

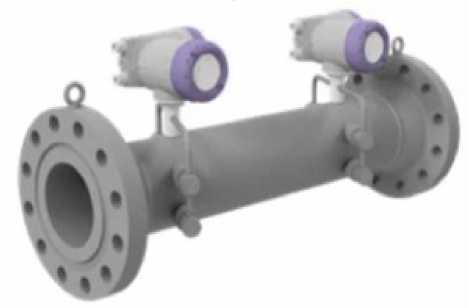

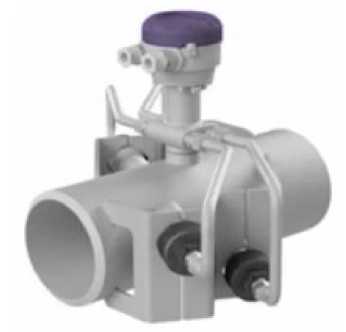

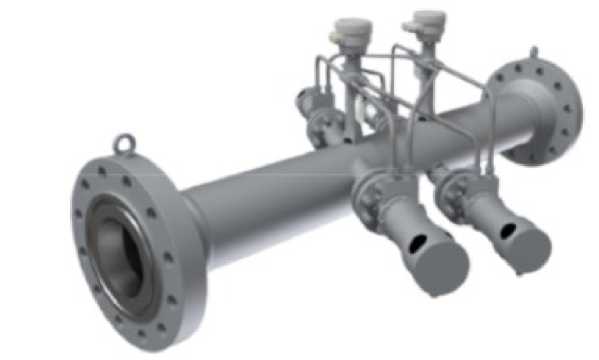

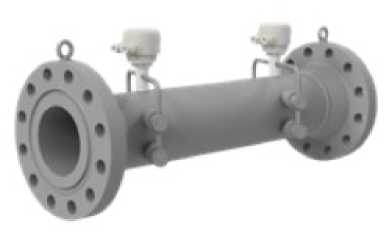

Рисунок 1 - Внешний вид расходомеров

а) компактное исполнение расходомеров OPTISONIC 7300 С;

б) раздельное исполнение расходомеров OPTISONIC 7300 F;

в) редундантное исполнение расходомеров OPTISONIC 7300 C;

г) редундантное исполнение расходомеров OPTISONIC 7300 F;

д) раздельное исполнение расходомеров OPTISONIC 7300 F с быстросъемными подключениями;

е) раздельное исполнение со съемными сенсорами и с разделом кромок под сварку расходомеров OPTISONIC 7300 F;

ж) раздельное исполнение расходомеров OPTISONIC 8300 F;

з) редундантное исполнение расходомеров OPTISONIC 8300 F;

и) раздельное исполнение со

OPTISONIC 8300 F.

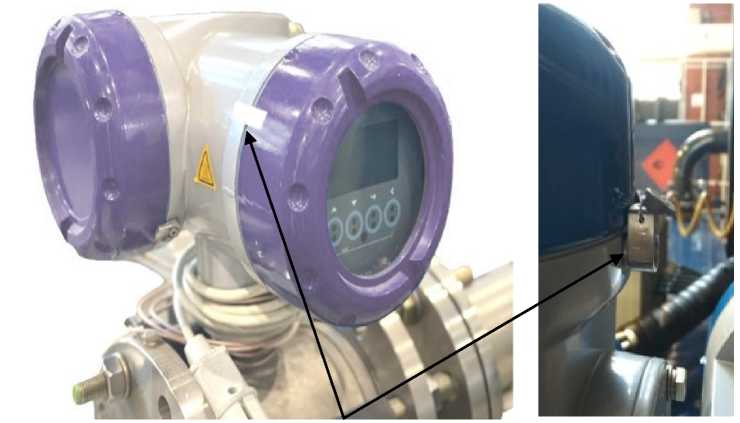

Место пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Место нанесения серийного номера

ООО "УЛЬТРА-Автома™

NaHoM^

фиката

GK

агпЬ -

Место нанесения знака утверждения типа

ПРЕДУПРЕЖДЕНИЕ - ОТКРЫВАТЬ. ОТКЛЮЧИВ

ОТ СЕТИ

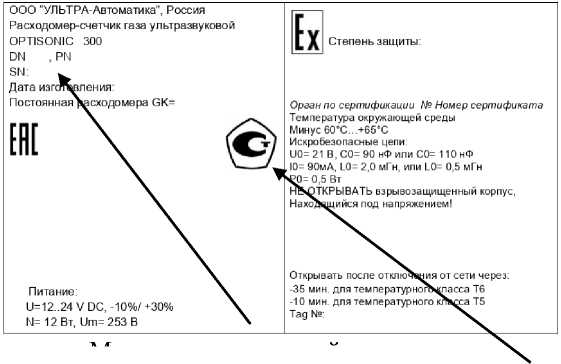

Рисунок 3 -Внешний вид маркировочной таблички

Программное обеспечение расходомеров (далее - ПО) неизменяемое и не считываемое, имеет разделение на метрологически значимую часть и метрологически незначимую часть.

Метрологически значимая часть ПО расходомеров-счетчиков, реализует функции расчета объема, объёмного расхода, скорости потока, скорости звука в жидкости. Имеется возможность вычисления массового расхода. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный частотно-импульсный или аналоговый сигналы, определение направления потока.

Защита внутреннего ПО осуществляется при помощи пароля. Идентификационные данные ПО расходомеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014:

• - «высокий» при пломбировке преобразователя сигналов;

• - «средний» без пломбировки преобразователя сигналов.

Продолжение таблицы 2

¹⁾ Для расходомеров OPTISONIC 8300.

Значения расхода указаны для воздуха. Конкретный диапазон измеряемых расходов (в зависимости от параметров расходомера и измеряемой среды) для каждого расходомера указывается в паспорте;

Q - объемный расход газа в м³/ч

v - скорость потока в м/с, рассчитывается по формуле:

v = Q/ (0,0009^n^(DN)²)

где

DN номинальный диаметр, мм;

п - 3,14.

Коэффициент температурного дрейфа токового выхода 0,00003/К

Таблица 5 - Показатели надежности

наносят на маркировочную табличку ПС и на эксплуатационную документацию типографским способом.

Таблица 6 - Комплектность средства измерений

Для OPTISONIC 7300 приведены в разделе 1.7 документа «Расходомеры-счётчики газа ультразвуковые OPTISONIC 7300. Руководство по монтажу, эксплуатации и техническому обслуживанию» 8.2000.39РЭ. Для OPTISONIC 8300 приведены в разделе 1.7 документа «Расходомеры-счётчики газа ультразвуковые OPTISONIC 8300. Руководство по монтажу, эксплуатации и техническому обслуживанию» 8.2000.79РЭ.

Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ 26.51.52-005-98747340-2024 «Расходомеры-счётчики газа ультразвуковые OPTISONIC. Технические условия».

Общество с ограниченной ответственностью «УЛЬТРА- АВТОМАТИКА» (ООО «УЛЬТРА- АВТОМАТИКА»)

ИНН 6330098309

Юридический адрес: 443004, Самарская обл., Волжский м.р-н, сп. Верхняя

Подстепновка, д. 3, оф. 4

Тел./факс: +7 (846) 230-03-70

E-mail: office.ua@ultra-gk.ru

Общество с ограниченной ответственностью «УЛЬТРА-АВТОМАТИКА» (ООО «УЛЬТРА-АВТОМАТИКА»)

ИНН 6330098309

Юридический адрес: 443004, Самарская обл., Волжский муниципальный р-н, сп. Верхняя Подстепновка, д. 3, оф. 4

Производственные площадки:

Общество с ограниченной ответственностью «КАПИТАЛ НН» (ООО «КАПИТАЛ НН») ИНН 9725084999

Адрес места осуществления деятельности: 443004, Самарская обл., Волжский р-н, сп. Верхняя Подстепновка, д. 1

Общество с ограниченной ответственностью «УЛЬТРА-АВТОМАТИКА» (ООО «УЛЬТРА-АВТОМАТИКА»)

ИНН 6330098309

Адрес места осуществления деятельности: 443004, Самарская обл., м.р-н Волжский, сп. Верхняя Подстепновка, зд. №0501005/267

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц 30004-13.
