№147 от 24.01.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 641243
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 147 от 24.01.2025

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)

Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему
измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания прилагаемые к настоящему приказу.
3. Распространить действие методик установленных согласно приложению
на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах
средств измерений согласно приложению к настоящему приказу
в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального
информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю За собоЙ.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
типов средств
поверки средств к настоящему
измерений,
измерений,
приказу,
сведения, предоставления утвержденным приказом Российской Федерации
Заместитель руководителя
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии 2025 г. № _47
от « _^4 »
ян^вар^я
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
№ п/
п
1
1.
Наименование типа
Измерители-регистраторы автономные
серии
Обозначение типа
EClerk-М
Заводской
номер
EClerk-M-11-
RHT зав.№№ 66615, 66644,
67936;
EClerk-M-11-RHTP зав.№№ 66791, 66792, 66793, Eclerk-
M-11-2Pt-G2-
120 № 66341,
Eclerk-M-11-
2Pt-G2-200 № 59433, Eclerk-
M-11-K-G2-
500 № 66750,
Eclerk-M-11-K-G2-200-B № 66784
Регистрационный номер в ФИФ
5
80931-21
Правообладатель
Общество с ограниченной ответственность
ю Научно производственн ая компания «РЭЛСИБ» (ООО НПК «РЭЛСИБ»), г.
Новосибирск
Отменяемая методика поверки
7
МП 2411
0177-2020
Действие методики поверки сохраняется

МП 2411-0177
2024
Устанавливаемая методика
поверки
Добавляемый изготовитель
10

Дата утверждения акта испытаний
11
13.11.
2024
Заявитель
12
Общество с
ограниченной ответственностью Научнопроизводственная компания «РЭЛСИБ» (ООО НПК «РЭЛСИБ»), г. Новосибирск
Юридическое лицо, проводившее испытания
13 ФГУП «ВНИИМ им.
Д.И.
Менделеева», г. Санкт-Петербург
1. |
Измерители уровня многофункцион альные |
ДУУ4МА |
6323/36904, 4901/35996, 4900/361224, 304628/180, 304657/36900 |
89645-23 |
Акционерное общество «Альбатрос» (АО «Альбатрос»), г. Москва |
МП-588/05- 2023 |
МП-494-2024 |
04.10. 2024 |
Акционерное общество «Альбатрос» (АО «Альбатрос»), г. Москва |
ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «24» января 2025 г. № 147
Регистрационный № 80931-21
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители-регистраторы автономные серии EClerk-М
Измерители - регистраторы автономные серии EClerk-M (далее - приборы) предназначены для измерений (совместно с первичными измерительными преобразователями) температуры жидкостей, газов и сыпучих продуктов, относительной влажности неагрессивных газовых сред, атмосферного и избыточного давлений.
К настоящему типу относятся приборы 2-х модификаций EClerk®-M -01, Eclerk-M-2Pt-G2-P,
Eclerk-M-K-G2-P, Eclerk-M-RHT-G1-P,
11-ти исполнений
Eclerk-M-2Pt-C-G3-P,
Eclerk-M-K-G3-HP,
каждой модификации:
Eclerk-M-2Pt-G3-HP,
Eclerk-M-T-G1-P,
EClerk®-M -11
Eclerk-M-2Pt-G3-P, Eclerk-M-K-G3-P, Eclerk-M-RHTP-G1-P, EClerk-M-PT-G3-HP.
Принцип действия приборов основан измерительных преобразователей температуры, результатов во внутреннюю память прибора с периодом регистрации от 1 с до 24 ч и отображении текущих значений на дисплее при его наличии.
Принцип действия преобразователей температуры приборов основан на свойстве термопреобразователей сопротивления изменять электрическое сопротивление с изменением температуры или на свойстве генерировать ЭДС при возникновении разности температуры между горячим спаем и свободными концами термопары.
Принцип действия преобразователей относительной влажности приборов основан на диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги и последующем измерении емкости.
Принцип действия преобразователей давления приборов основан на зависимости сопротивления встроенного элемента от деформации.
Приборы по типу корпуса изготавливаются в двух конструктивных исполнениях:
Р - корпус пластмассовый портативный;
НР - корпус настенного крепления прямоугольный, пыле-влагозащищенный.
Приборы имеют различные исполнения по способу подключений измерительных преобразователей:
G1 - встроенный преобразователь температуры или преобразователи температуры и относительной влажности или преобразователи температуры, относительной влажности и атмосферного давления;
G2 - жесткозакрепленный зонд температуры;
G3 - клеммы для подключения посредством кабеля преобразователей температуры или преобразователя температуры и избыточного давления.
Приборы в зависимости от исполнения предназначены:
на измерении и преобразовании сигналов относительной влажности, давления, записи
-
- 2Pt - для измерений температуры с одним или двумя термопреобразователями в диапазоне от минус 75 °С до плюс 200 °С или в исполнении С в диапазоне от минус 196 °С до плюс 200 °С (Pt1O0O а=0,00385 °С-1);
-
- T - для измерений температуры в диапазоне от минус 40 °С до плюс 55 °С [встроенный в корпус термопреобразователь (Т) с цифровым выходом];
-
- K - для измерений температуры в диапазоне от минус 75 °С до плюс 800 °С для исполнения с зондом или до плюс 1200 °С для исполнения с клеммами подключения термопары [термопара ХА(К)] с компенсацией температуры свободных концов термопары в режиме эксплуатации от минус 40 °С до плюс 55 °С;
-
- RHT - для измерений температуры в диапазоне от минус 40 °С до плюс 55 °С и отн. влажности воздуха в диапазоне от 10 % до 95 %;
-
- RHTP - для измерений температуры в диапазоне от минус 40 °С до плюс 55 °С, отн. влажности воздуха в диапазоне от 10 % до 95 % и атмосферного давления в диапазоне от 30 до 110 кПа (или от 225 до 825 мм рт.ст.);
-
- PT - для измерений температуры в диапазоне от минус 40 °С до плюс 120 °С и избыточного давления в диапазоне от 0 до 600 кПа, до 2450 или до 6000 кПа (от 0 до 6, до 24,5 или до 60 кгс/см2).
Приборы в исполнении 2Pt, T и RHT могут иметь дополнительные функции:
-
- а - имеют функцию фиксации нарушений;
-
- 1 - имеют функцию отложенного старта.
Приборы выпускаются в двух модификациях:
-
- EClerk®-M -01 - отсутствие цифрового индикатора;
-
- EClerk®-M -11 - наличие цифрового индикатора.
Маркировка прибора выполнена на стойкой к стиранию наклейке и содержит: логотип завода-изготовителя, обозначение исполнения прибора Eclerk-M-11 (01) - 2Pt (T, K, RHT, RHTP, PT) -G2 (G1; G3) - Р (HP), знак утверждения типа, заводской номер по принятой нумерации предприятия-изготовителя в формате не менее 5 арабских цифр, дату изготовления.
Нанесение знака поверки на приборы не предусмотрено.

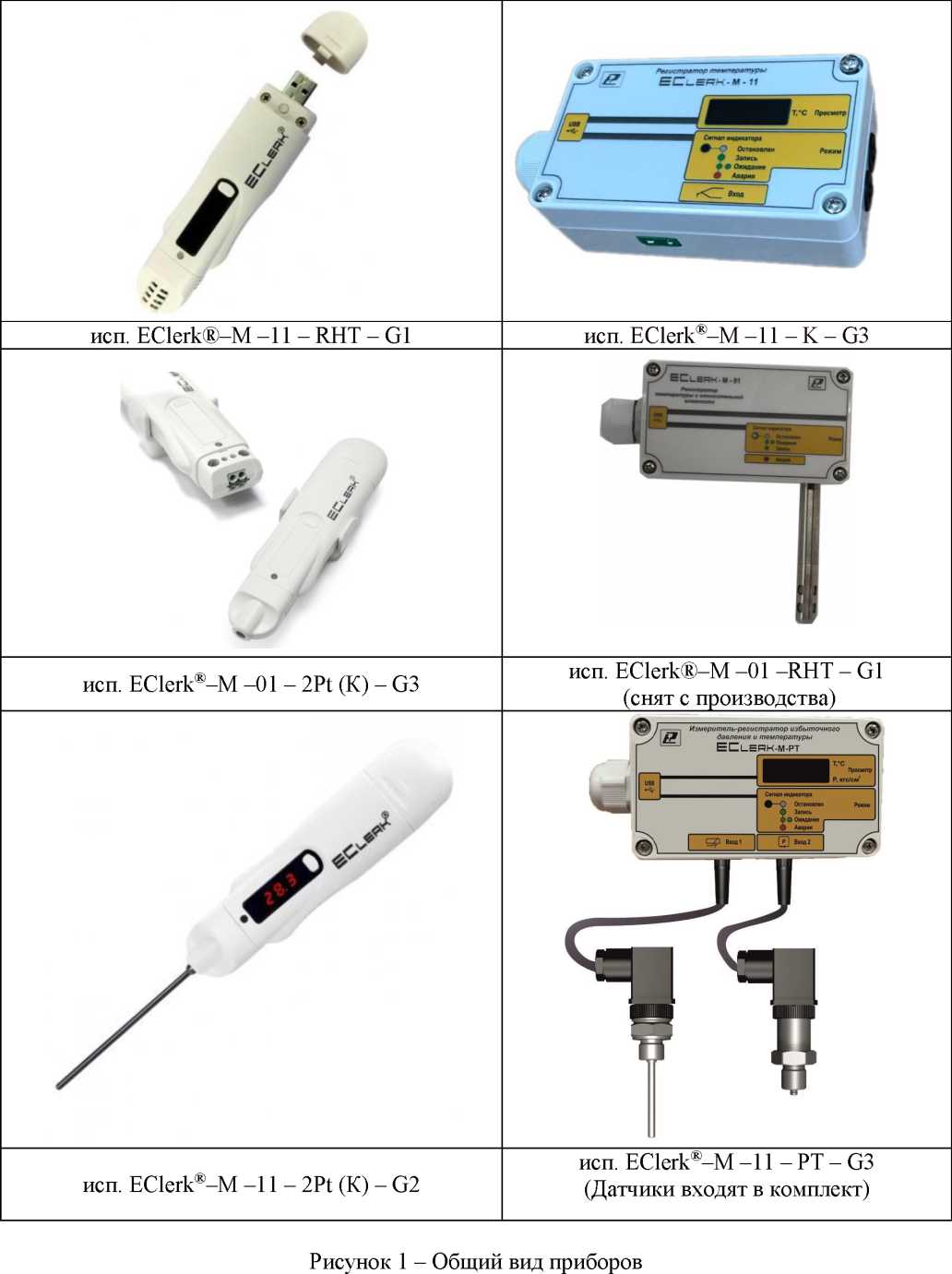

Общий вид средства измерений представлен на рисунке 1.
Приборы в корпусе портативного типа Р
Приборы в корпусе настенного типа HP
Регистратор температуры
EClerk-m-11
ECuerk
исп. ЕС1егк®-М -11 - 2Pt - G3 (Термопреобразователи поставляются отдельно)
Сигнал индикатора ф—• Остановлен Режим
ф Запись
-
• •Ожидание < ‘
-
♦ Авария J
Ер в»дг
исп. EClerk ® М -11 - 2Pt - G3 (Термопреобразователи поставляются отдельно)

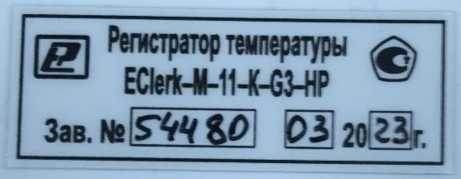

Рисунок 2 - Пример наклейки с заводским номером и знаком утверждения типа
Программное обеспечениеПриборы функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, передачи, хранения и представления измерительной информации при наличии дисплея.
Приборы работают с автономным ПО «EClerk 2.0» для персонального компьютера, которое позволяет считать записанные значения из памяти прибора для последующей обработки и определить версию встроенного ПО в окне «Настройки/Информация о приборе», автономного ПО - «Меню/Справка».
Также приборы исполнений Eclerk-M-2Pt, EClerk-M-K, EClerk-M-T, EClerk-M-RHT работают через USB OTG-кабель со смартфоном или планшетным компьютером с операционной системой Android (версии не ниже 5) и установленным мобильным автономным ПО «EClerk 2.0 mobile», которое осуществляет функции сбора, обработки (таблицы Excel, графики, отчет с установленным интервалом времени), передачи (в том числе E-mail), хранения (формат Excel, pdf) и представления измерительной информации в режиме текущего времени в установленных порогах сигнализации.
Автономное ПО находится в свободном доступе на сайте https://relsib.com и ресурсе Google play.
Уровень защиты программного обеспечения приборов от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
К метрологически значимой части ПО СИ относятся файлы: ПО EClerk2.0 - ЕС1егк2.0.ехе; ПО EClerk2.0 mobile - EClerk 2.0 mobile.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
встроенное |
автономное | ||
Идентификационное наименование ПО |
- |
EClerk 2.0 |
EClerk 2.0 mobile |
Номер версии (идентификационный номер) ПО |
Е1.х |
2.х |
2.х |
Цифровой идентификатор ПО |
- |
- | |
х- цифры от 0 до 9 |
Таблица 2 - Метрологические характеристики приборов EClerk -M-2Pt, EClerk М-K, EClerk -М-РТ
Наименование характеристики |
Значение | ||
Исполнение |
EClerk -M-2Pt |
EClerk -М-K |
EClerk -М-РТ |
Диапазоны измерений температуры1), °С G2 G3 С-G3 |
от -75 до +200 от -75 до +200 от -196 до +200 |
от -75 до +800 от -75 до +1200 |
от -40 до +120 |
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С исполнение G2 исполнение G32) исполнение С-G32) |
±(0,2+0,004^1 Тизм.|) ±(0,2+0,001-|Тизм |) ±(0,4+0,001-|Тизм |) |
±(0,5+0,005^|Тизм |) ±(0,5+0,002^|Тизм |) |
±1,0 |
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной изменением температуры эксплуатации от 20±5 °С, на каждые 10 °С, °С |
±(0,1+0,0006^|Тизм|) | ||
Диапазон измерений избыточного давления, кПа |
- |
от 0 до 600 (от 0 до 6 кгс/см2), от 0 до 2450 (от 0 до 24,5 кгс/см2); от 0 до 6000 (от 0 до 60 кгс/см2) | |
Пределы допускаемой основной погрешности, приведенной к верхнему пределу измерений избыточного давления, % |
±1,0 | ||
Пределы допускаемой дополнительной погрешности, приведенной к верхнему пределу измерений избыточного давления, вызванной изменением температуры эксплуатации от 20±5 °С, на каждые 10 °С, % |
±0,3 | ||
Нормальные условия измерений:
|
от +15 до +25 75 от 84 до 106,7 | ||
термопреобразователей в исполнениях EClerk -M-2Pt-G3; EClerk -M-K-G3; Тизм. - измеренное значение температуры |
Таблица 3 - Метрологические характеристики исполнений EClerk -М-T, EClerk -М-RHT,
EClerk М-Ит'Р
Наименование характеристики |
Значение | ||
Исполнение |
EClerk -М-T |
EClerk -М-RHT |
EClerk -М-RHTP |
Диапазоны измерений температуры, °С |
от -40 до +55 | ||
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 | ||
Диапазон измерений относительной влажности, % (без конденсации влаги) |
от 10 до 95 | ||
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % в диапазоне св. 20 % до 80 % включ. в диапазоне от 10 % до 20 % включ. и св. 80 % до 95 % |
±3,5 ±4,5 | ||
Диапазон измерений атмосферного давления, кПа |
от 30 до 110 (от 225 до 825 мм рт.ст.) | ||
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, кПа |
±0,2 |
Таблица 4 - Основные технические
Наименование характеристики |
Значение |
Напряжение питания постоянным током, В батарея (ЦАЛ) |
от 2,7 до 3,6 |
Габаритные размеры электронный блок (Д х Ш х В), мм, не более конструктивное исполнение Р НР Зонд (диаметр хдлина), мм, не более конструктивное исполнение Eclerk-М-K-G2-P1); Eclerk-М-2Pt-G2-P2) |
140х34х20 115х65х41 3х120 (200; 300; 500) |
Минимальная глубина погружения зонда, мм |
40 |
Масса прибора (без зонда), кг, не более конструктивное исполнение Р НР |
0,1 0,15 |
Наименьший разряд цифрового кода отсчетного устройства в режиме измерений для исполнения EClerk М - K |
0,1 1,0 |
Компенсация свободных концов термопары в исполнении EClerk М - K |
есть |
Объём памяти, значений, не менее |
500 000 |
Период регистрации отсчётов измеренных параметров |
от 1 с до 24 ч |
Тип записи измеренных параметров |
циклический; до заполнения |
Наименование характеристики |
Значение |
Максимальное количество интервалов записи (сессий) |
21 |
Условия эксплуатации:
|
от -40 до +55 до 95 (без конденсации) от 84,0 до 106,7 |
|
Таблица 5 - Показатели надежности
Наименование характеристики |
Значение |
Средняя наработка до метрологического отказа, ч, не менее |
40 000 |
Срок службы, лет, не менее |
5 |
Гарантийный срок, лет |
2 |
для EClerk -M-RHT; EClerk -M-RHTP |
1 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус прибора в виде наклейки (рисунок 2).
Комплектность средства измеренийТаблица 6 - Комплектность прибора
Наименование |
Обозначение |
Количество |
Измеритель-регистратор автономный |
EClerk-M |
1 шт. |
Батарея литиевая АА |
ER14250M (или аналог) |
1 шт. |
Паспорт и инструкция по эксплуатации |
РЭЛС.422377.ХХХ ПС |
1 экз. |
Примечания:
термопреобразователь, подключаемый через клеммы, не входит и поставляется по заказу. |
приведены в документе на исполнение прибора РЭЛС.422377.ХХХ.ПС «Измерители-регистраторы автономные серии Eclerk-M. Паспорт и инструкция по эксплуатации», раздел 4 «Порядок работы».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры» (ч.1, 2)
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"1 - 1^107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;
Технические условия ТУ 4211-041-57200730-2020 Измерители-регистраторы автономные серии EClerk®-M.
ПравообладательОбщество с ограниченной ответственностью Научно-производственная компания «РЭЛСИБ» (ООО НПК «РЭЛСИБ»)
ИНН 5402159819
Юридический адрес: 630087, Новосибирская обл., г.о. город Новосибирск г. Новосибирск, ул. Немировича-Данченко, д. 128
Телефон (383) 383-02-94
E-mail: tech@relsib.com
Web-сайт: https://relsib.com
ИзготовительОбщество с ограниченной ответственностью Научно-производственная компания «РЭЛСИБ» (ООО НПК «РЭЛСИБ»)
ИНН 5402159819
Адрес: 630087, Новосибирская обл., г.о. город Новосибирск г. Новосибирск, ул. Немировича-Данченко, д. 128
Телефон (383) 383-02-94
Е-mail: tech@relsib.com
Web-сайт: https://relsib.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 147
Лист № 1
Всего листов 11
Регистрационный № 89645-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители уровня многофункциональные ДУУ4МА
Назначение средства измеренийИзмерители уровня многофункциональные ДУУ4МА (далее - уровнемеры) предназначены для измерений уровня жидкости, уровня раздела жидкостей, температуры, гидростатического давления, избыточного давления газовой подушки мер вместимости, а также силы постоянного тока.
Описание средства измеренийПринцип действия уровнемеров при измерении уровня жидкости (уровня раздела жидкостей) основан на магнитострикционном эффекте. На волновод подается импульс постоянного тока. Взаимодействие импульса тока с постоянным магнитным полем поплавка приводит к возникновению волны механического напряжения, распространяющейся вдоль волновода с известной постоянной скоростью. Пьезомагнитный чувствительный элемент (далее - ЧЭ), размещенный в электрическом блоке, преобразует полученное механическое напряжение в электрический импульс. После этого определяется расстояние до контролируемой среды, пропорциональное интервалу времени между подачей импульса тока и обратным импульсом. Уровнемеры измеряют время от момента формирования импульса тока до момента приема импульсов упругой деформации, принятых и преобразованных пьезоэлементом. Это позволяет определить расстояние до местоположения поплавка, определяемого положением уровня жидкости (уровня раздела жидкостей).
Принцип действия уровнемеров при измерении температуры основан на использовании зависимости электрического сопротивления термопреобразователя от температуры.
Принцип действия уровнемеров при измерении давления основан на воздействии давления среды на измерительную мембрану датчика, при прогибе которой возникает электрический сигнал пропорциональный приложенному давлению.
Уровнемеры состоят из первичных преобразователей и вторичного прибора (далее -ВП).
В качестве первичных преобразователей используются датчики ультразвуковые (далее - датчики) ДУУ2М, ДУУ6, ДУУ6-1, в качестве ВП - блок сопряжения с датчиком БСД4 (далее - БСД4), блок сопряжения с датчиком БСД5А (далее - БСД5А), контроллеры ГАММА-8МА (далее - ГАММА-8МА), А17 (далее - А17), контроллеры ГАММА-8М (далее - ГАММА-8М), контроллеры ГАММА-7М (далее - ГАММА-7М). Обмен информацией между первичными преобразователями и ВП осуществляется по внутреннему протоколу АО «Альбатрос».
ГАММА-7М может комплектоваться модулями токовых сигналов МТС1 и МТС2, предназначенными для измерений и воспроизведения силы постоянного тока.
Уровнемеры могут включать в свой состав измерительные каналы (далее - ИК) уровня жидкости (уровня раздела жидкостей), температуры, гидростатического давления, избыточного давления газовой подушки, силы постоянного тока, воспроизведения сигналов токовых выходов.
Конструкция уровнемеров и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на уровнемеры.

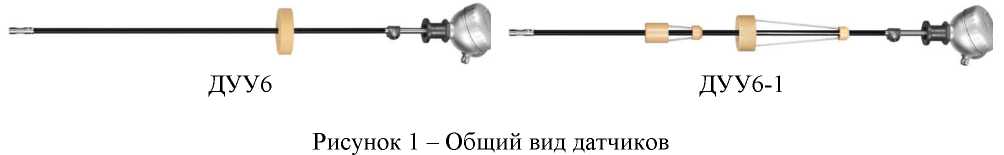

ДУУ2М с гибким ЧЭ
ДУУ2М с жестким ЧЭ


БСД4

БСД5А

ГАММА-8МА

А-17

ГАММА-8М

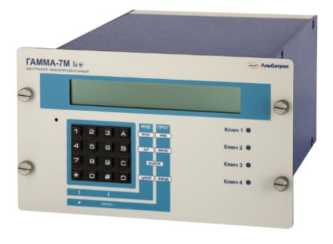

Рисунок 2 - Общий вид ВП

ГАММА-7М
Заводской номер уровнемера состоит из цифровой
последовательности заводского
номера ВП и заводского(их) номера(ов) датчика(ов), разделенных символом(ами) «/».
Заводские номера наносятся на корпус датчиков методом гравировки и на маркировочную табличку ВП методом шелкографии.


датчиков
Место нанесения знака утверждения типа
Контроллер ГАММА-ЯМА, / lEsiaGaJIIB IF3D /„ ...
гДг. Nirarn
Место нанесения заводског о номера
ВП
Рисунок 3 - Маркировка
Датчики пломбируются предприятием-изготовителем с помощью проволоки и свинцовой пломбы.
ВП пломбируются предприятием-изготовителем: БСД4, БСД5А - бумажной пломбой по ГОСТ 18677-73, на которую наносится печать ОТК с эмблемой предприятия-изготовителя; ГАММА-8МА, А17 - этикетками контроля вскрытия, выполненными в виде самоклеящихся пломб на пленочной подложке с торговым знаком предприятия-изготовителя; ГАММА-7М и ГАММА-8М - мастичной пломбой по ГОСТ 18678-73 с оттиском ОТК предприятия-изготовителя, устанавливаемой в пломбировочную чашку на задней панели контроллеров.

датчика
Места пломбировки

БСД4, БСД5А
fWbth | |

ГАММА-8МА
[ExiaJHB IP50.
2020jr. № 337'

А17
Альбатрос
Места пломбировки
Контроллер микропроцессорный

ГАММА-7М

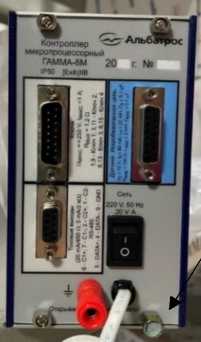

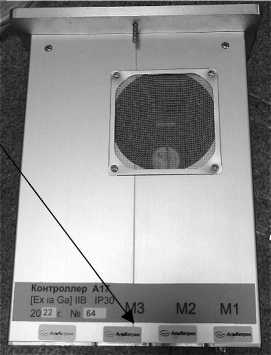

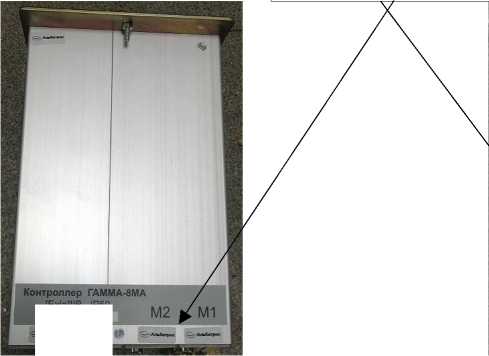

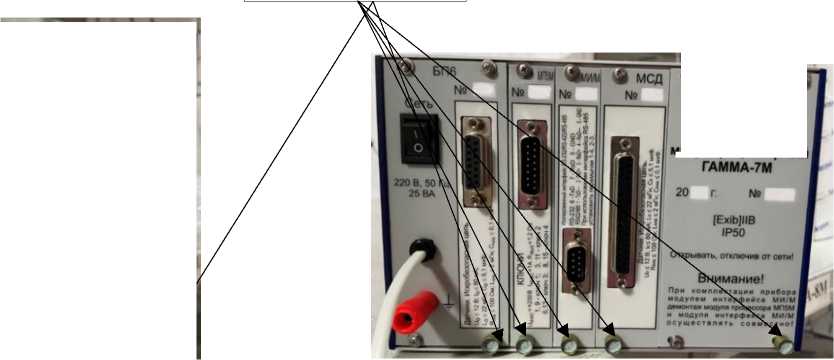

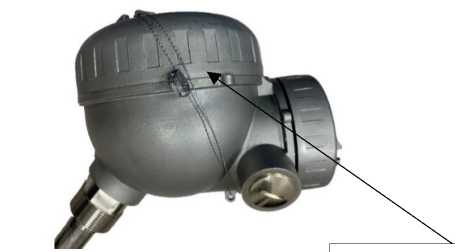

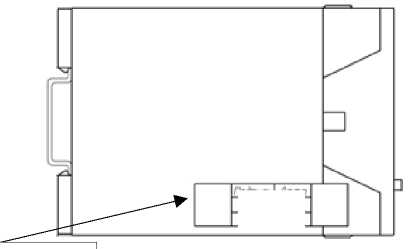

Рисунок 4 - Места пломбировки

ГАММА-8М
Программное обеспечение (далее - ПО) является встроенным и может быть изменено только на предприятии-изготовителе.
ПО предназначено для обработки измерительной информации, отображения результатов измерений на индикаторе уровнемера, формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.
Идентификационные данные ПО выводятся на индикаторы уровнемера, а также доступны для чтения с персональных компьютеров верхнего уровня. Для защиты от несанкционированного доступа к ПО доступ к настройкам уровнемера ограничен паролями и пломбами. Метрологические характеристики уровнемеров нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |||||
Идентификационное наименование ПО |
- |
- |
- |
- |
- |
- |
Номер версии (идентификационный номер) ПО |
009 |
не ниже 1.ХХ* |
не ниже 2.ХХ* | |||
Цифровой идентификатор ПО |
642D |
В135 |
8CD6 |
27D1 |
4C3D |
- |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
MD5 |
MD5 |
MD5 |
CRC-16 |
- |
ВП |
БСД4 |
БСД5А |
ГАММА- 8МА |
А17 |
ГАММА-8М |
ГАММА-7М |
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики ИК уровня жидкости (уровня раздела жидкостей)
Наименование характеристики |
Значение |
Диапазон измерений уровня жидкости (уровня раздела жидкостей) в зависимости от номера разработки и исполнения датчика, мм:
|
от Ннну до (4000-Нвну)1) от Ннну до (25000-Нвну)1) от Ннну до (6000- Нвну)1) |
Пределы допускаемой основной абсолютной погрешности измерений уровня жидкости (уровня раздела жидкостей) в зависимости от исполнения датчика, мм:
|
±1,0; ±2,0; ±3,02) ±3,0 ±1,0 ±1,0; ±5,02) |
_______________Наименование характеристики пределы допускаемой дополнительной абсолютной измерений уровня жидкости (уровня раздела вызванной изменением температуры жидкости от (20±5) °С в зависимости от исполнения датчика, мм:
Значение
погрешности жидкостей), температуры
±0,02- Lчэ /1 °C
±2,0/10 °C
-
- ДУУ2М
-
- ДУУ6, ДУУ6-1____________________________________________________
1) Нижний неизмеряемый уровень, мм, составляет:
-
- 100 + Нпогр - для датчиков ДуУ2М-01_-04, ДУУ2М-О1А_-О4А, ДУУ2М -02Т, -02ТА (кроме датчиков ДУУ2М-02, ДУУ2М-02А с поплавками диаметром 280 мм и высотой 217 мм УНКР.305446.071-02);
-
- 150 + Нпогр - для датчиков ДУУ2М-05_-08,
10, -10Т, -12, -14, -16, -05А_-08А, -10А, -10ТА, -12А, -14А, -16А исполнения 0 и для датчиков ДУУ2М-05_ -08, -05А_ -08А исполнения 1;
-
- 200 + НпОГР - для датчиков ДУУ2М-10, -10Т, -12, -14, -16, -10А, -10ТА, -12А, 14А, -16А исполнения 1;
-
- 10 - для датчиков ДУУ2М-02, ДУУ2М-02А с поплавком типа I диаметром 280 мм и высотой 217 мм УНКР.305446.071-02 (для работы на передвижных резервуарах);
-
- не более 190 - для датчиков ДУУ6 мм с поплавком типа I диаметром 130 мм и высотой 62 мм;
-
- не более минус 3 - для датчиков ДУУ6-1 с поплавками типа I диаметром 130 мм и высотой 398 мм;
-
- не более 30 - для датчиков ДУУ6-1 с поплавками типа I диаметром 80 мм и высотой 201 мм;
-
- не более минус 193 - для датчиков ДУУ6-1 при работе с одним поплавком типа I диаметром 130 мм и высотой 398 мм (в режиме измерения уровня без измерения уровня раздела сред).
«Минус» означает, что уровень контролируемой среды находится ниже нижнего конца ЧЭ датчика.
Верхний неизмеряемый уровень, мм, составляет:
-
- 240 + Нп - Нпогр - для датчиков ДУУ2М-01(А), ДУУ2М-02(А, Т, ТА),
ДУУ2М-03(А), ДУУ2М-04(А), ДУУ2М-05(А), ДУУ2М-06(А), ДУУ2М-07(А),
ДУУ2М-08(А), ДУУ2М-10(А, Т, ТА), ДУУ2М-12(А), ДУУ2М-14(А), ДУУ2М-16(А) (Нп - НпОГР > 60 мм);
-
- не более 242 - для датчиков ДУУ6 с поплавком типа I диаметром 130 мм и высотой 62 мм;
-
- не более 578 - для датчиков ДУУ6-1 с поплавком типа I диаметром 130 мм и высотой 398 мм и типа I диаметром 80 мм и высотой 201 мм.
Зона неизмеряемых уровней между двумя поплавками в многопоплавковых датчиках должна быть не более 312 мм.
2) В зависимости от заказа, фактическое значение указывается в паспорте.
Примечания:
-
1. Приняты следующие обозначения: Ннну, Нвну - нижний и верхний неизмеряемый уровень, мм, в соответствии с эксплуатационной документацией; Lчэ - длина ЧЭ датчика, м; НПОГР - глубина погружения поплавка (не менее 200 мм) ; НП - глубина погружения поплавка, мм.
-
2. Основная и дополнительная абсолютная погрешность измерений уровня жидкости (уровня раздела жидкостей) суммируются арифметически.
Таблица 3 -
ИК
давления
Наименование характеристики |
Значение |
Диапазон измерений гидростатического давления в зависимости от номера разработки и исполнения датчика: 1) ДУУ2М-05(А), ДУУ2М-06(А), ДУУ2М-07(Л), ДУУ2М-08(А), МПа |
от 0 до 2,0 |
2) ДУУ6, ДУУ6-1, кПа: - при 1500 < Lчэ < 2650 |
от 0 до 18,7 |
- при 2651 < Lчэ < 4100 |
от 0 до 30,8 |
- при 4101 < Lчэ < 6000 |
от 0 до 61,6 |
Пределы допускаемой приведенной погрешности гидростатического давления для уровнемеров с датчиками ДУУ2М, % от диапазона измерений |
±1,5 |
Пределы допускаемой абсолютной погрешности гидростатического давления для уровнемеров с датчиками ДУУ6, ДУУ6-1 в зависимости от температуры контролируемой среды, Па: 1) от -40 до -20 °С: - при 1500 < Lчэ < 2650 |
+25,5 |
- при 2651 < Lчэ < 4100 |
±42,0 |
- при 4101 < Lчэ < 6000 |
±84,0 |
2) от -20 до +65 °С: - при 1500 < Lчэ < 2650 |
±20,4 |
- при 2651 < Lчэ < 4100 |
±33,6 |
- при 4101 < Lчэ < 6000 |
±67,2 |
Примечание - Принято следующее обозначение: Lчэ - длина ЧЭ датчика, |
мм. |
Таблица 4 - Метрологические характеристики ИК избыточного давления газовой подушки
Наименование характеристики |
Значение |
Диапазон измерений избыточного давления газовой подушки для уровнемеров с датчиками ДУУ6, ДУУ6-1, кПа: | |
- при 1500 < Lчэ < 2650 |
от -1,87 до +2,06 |
- при 2651 < Lчэ < 4100 |
от -3,08 до +3,27 |
- при 4101 < Lчэ < 6000 |
от -6,16 до +6,28 |
Пределы допускаемой абсолютной погрешности избыточного давления газовой подушки для уровнемеров с датчиками ДУУ6, ДУУ6-1, Па: | |
- при 1500 < Lчэ < 2650 |
±51,0 |
- при 2651 < Lчэ < 4100 |
±84,0 |
- при 4101 < Lчэ < 6000 |
±168,0 |
Примечание - Принято следующее обозначение: Lчэ - длина ЧЭ датчика, |
мм. |
Таблица 5 -
ИК
Наименование характеристики |
Значение |
Диапазон измерений температуры в зависимости от номера разработки и исполнения датчика, °С:
|
от -45 до +65 от -45 до +120 от -10 до +100 от -40 до +65 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности температуры | |
в зависимости от типа датчика уровня, °С: | |
1) ДУУ2М | |
- при -45 < t < -10 °С |
+2,0 |
- при -10 < t < +85 °С |
±0,5 |
- при +85 < t < +120 °С |
+2,0 |
2) ДУУ6, ДУУ6-1 |
±0,5 |
Примечание - Принято следующее обозначение: t - измеряемое значение |
температуры, °С. |
Таблица 6 - Метрологические характеристики ИК воспроизведения сигналов токовых выходов
Наименование характеристики |
Значение |
Диапазоны воспроизведения сигналов токовых выходов ВП, мА |
от 4 до 20, от 0 до 20, от 0 до 5 |
Пределы допускаемой абсолютной погрешности воспроизведения токовых сигналов в зависимости от ВП, мкА:
|
±20 ±15 |
Пределы допускаемой приведенной погрешности воспроизведения токовых сигналов в зависимости от ВП, % от диапазона воспроизведения:
для неизолированных выходов |
±0,2 ±3,0 |
Таблица 7 -
Таблица 8 - Основные технические
Наименование характеристики |
Значение |
Количество датчиков в составе уровнемера в зависимости от ВП: | |
- БСД4, БСД5А |
1 |
- ГАММА-8МА |
до 4 |
- А17 |
до 6 |
- ГАММА-8М |
до 2 |
- ГАММА-7М |
до 8 |
Количество токовых выходов ВП: | |
- БСД4, БСД5А |
4 |
- ГАММА-8МА, ГАММА-7М |
до 4 |
- А17 |
до 6 |
- ГАММА-8М |
2 |
Количество токовых входов ГАММА-7М с модулем МТС2 |
2 |
Наименование характеристики |
Значение |
Длина ЧЭ датчиков, м: - ДУУ2М-01(А), ДУУ2М-02(А, Т, ТА), ДУУ2М-03(А), ДУУ2М-04(А), ДУУ2М-05(А), ДУУ2М-06(А), ДУУ2М-07(А), ДУУ2М-08(А) |
от 1,5 до 4,0 |
- ДУУ2М- 10(А, Т, ТА), ДУУ2М- 12(А), ДУУ2М- 14(А), ДУУ2М-16(а) |
от 4 до 25 |
- ДУУ6, ДУУ6-1 |
от 1,5 до 6,0 |
Условия эксплуатации: - температура окружающей среды для датчиков, °С |
от -45 до +75 |
- температура окружающей среды для БСД4, БСД5А, °С |
от -40 до +45 |
- температура окружающей среды для ГАММА-8МА, ГАММА-8М, ГАММА-7М, °С |
от +5 до +45 |
- температура окружающей среды для А17, °С |
от +1 до +45 |
- относительная влажность для датчиков, %, не более |
98 |
- относительная влажность для БСД4, БСД5, ГАММА-8МА, А17, % |
от 10 до 95 |
- относительная влажность для ГАММА-8М, ГАММА-7М, % не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Параметры электрического питания ВП1), В: - напряжение постоянного тока для БСД4, БСД5А |
от 21,6 до 26,4 |
- напряжение переменного тока частотой 50±1 Гц для ГАММА-8МА, А17 |
от 180 до 265 |
- напряжение переменного тока частотой 50±1 Гц для ГАММА-8М, ГАММА-7М |
от 180 до 242 |
Габаритные размеры (длина^ширина^высота), мм, не более: - ДУУ2М и ДУУ6 |
167x170x162+Lчэ |
- БСД4, БСД5А |
100x77,5x113 |
- ГАММА-8МА |
231x156x208 |
- А17 |
237x185x206 |
- ГАММА-8М |
240x145x289 |
- ГАММА-7М |
124x142x349 |
Масса, кг, не более: - датчики ДУУ2М |
18,15 |
- датчики ДУУ6 |
7,35 |
- БСД4, БСД5А |
0,45 |
- ГАММА-8МА |
3,6 |
- А17 |
3,9 |
- ГАММА-8М |
3,5 |
- ГАММА-7М |
2,0 |
Наименование характеристики |
Значение |
Маркировка взрывозащиты: - БСД4, БСД5А, ГАММА-8МА, А17 |
[Ex iа Ga] IIB |
- ГАММА-8М, ГАММА-7М |
[Ex ib Gb] IIB |
- ДУУ2М-02Т, ДУУ2М-10Т |
Ex ib IIB T4 Gb X |
- ДУУ2М-01, ДУУ2М-03, ДУУ2М-04, ДУУ2М-05, | |
ДУУ2М-06, ДУУ2М-07, ДУУ2М-08, ДУУ2М-12, ДУУ2М-14, | |
ДУУ2М-16 |
1Ex ib IIB T5 Gb X |
- ДУУ2М-02ТА, ДУУ2М-10ТА |
0Ex iа IIB T4 Ga X |
- ДУУ2М-01А, ДУУ2М-03А, ДУУ2М-04А, ДУУ2М-05А, | |
ДУУ2М-06А, ДУУ2М-07А, ДУУ2М-08А, ДУУ2М-12А, ДУУ2М- | |
14А, ДУУ2М-16А, ДУУ6, ДУУ6-1 |
0Ex iа IIB T5 Ga X |
1) Питание датчиков осуществляется от ВП. Примечание - Принято следующее обозначение: Lqa - длина ЧЭ датчика, мм. |
Таблица 9 - Показатели надежности
Наименование характеристики |
Значение |
Средняя наработка на отказ, часов, не менее |
100000 |
Срок службы, лет |
14 |
наносится на корпус(а) датчика(ов) методом лазерной гравировки, на лицевую панель ВП методом шелкографии и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 10 - Комплектность
Наименование |
Обозначение |
Количество, шт./экз. |
Измеритель уровня многофункциональный |
ДУУ4МА |
1 |
Датчик |
ДУУ2М, ДУУ6, ДУУ6-1 |
от 1 до 81' |
Вторичный прибор |
БСД4, БСД5А, ГАММА-8МА, ГАММА-7М, ГАММА-8М или А17 |
11' |
Руководство по эксплуатации |
УНКР.407631.011 ПС |
1 |
Паспорт измерителя уровня многофункционального ДУУ4МА |
УНКР.407631.011 РЭ |
1 |
Паспорт датчика |
УНКР.407533.00ХХ ПС2' |
от 1 до 81' |
|
приведены в разделе 4 «Общее устройство и принцип работы уровнемеров» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
ТУ 26.51.52-005-29421521-2021 «Измерители уровня многофункциональные ДУУ4МА. Технические условия».
ПравообладательАкционерное общество «Альбатрос» (АО «Альбатрос»)
ИНН 7713003423
Юридический адрес: 127254, г. Москва, Огородный пр-д, д. 5, стр. 3, эт. 2, оф. 12
ИзготовительАкционерное общество «Альбатрос» (АО «Альбатрос»)
ИНН 7713003423 Юридический адрес: 127254, г. Москва, Огородный пр-д, д. 5, стр. 3, эт. 2, оф. 12
Адрес места осуществления деятельности: 127254, г. Москва, Огородный пр-д, д. 5, стр. 3
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»).
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.
в части вносимых изменений
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:
142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
ИК силы постоянного тока
Наименование характеристики |
Значение |
Диапазоны измерений силы постоянного тока ГАММА-7М (с модулем МТС2), мА |
от 4 до 20, от 0 до 20, от 0 до 5 |
Пределы допускаемой приведенной погрешности измерений силы постоянного тока ГАММА-7М (с модулем МТС2), % от диапазона измерений |
±0,2 |
