ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »   ян_^р^я_____2025 г. № ____

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а)

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Система измерений количества и показателей качества нефти № 251 ООО «РИТЭК»

Обозначение отсутствует

Е

94417-25

01

Общество с ограниченной ответственностью «Российская инновационная топ-ливно-энергетическая компания» (ООО «РИТЭК»), г. Самара

Общество с ограниченной ответственностью «Российская инновационная топ-ливно-энергетическая компания» (ООО «РИТЭК»), г. Самара

ОС

НА.ГНМЦ. 0811-24 МП «ГСИ. Система измерений количества и показателей качества нефти №251 ООО «РИТЭК». Методика поверки»

1 год

Общество с ограниченной ответственностью «Российская инновационная топ-ливно-энергетическая компания» (ООО «РИТЭК»), г. Самара

АО «Нефтеав-томатика», г. Казань

10.06.2024

2.

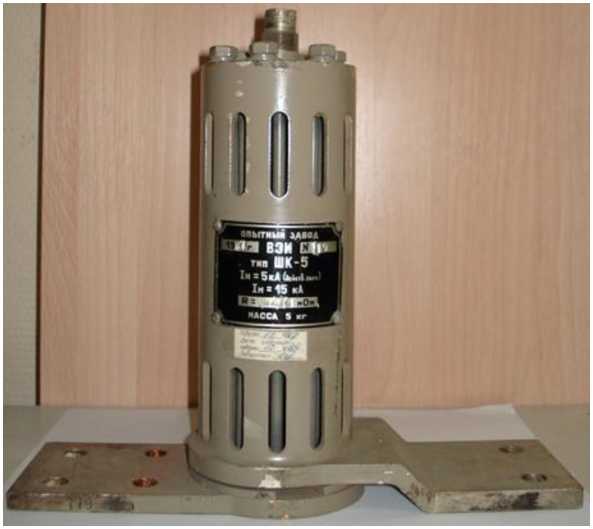

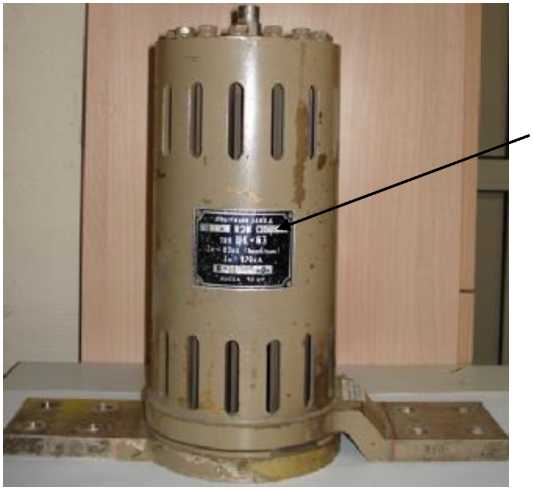

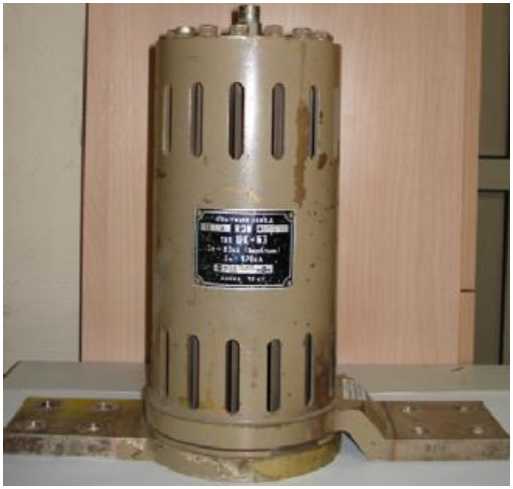

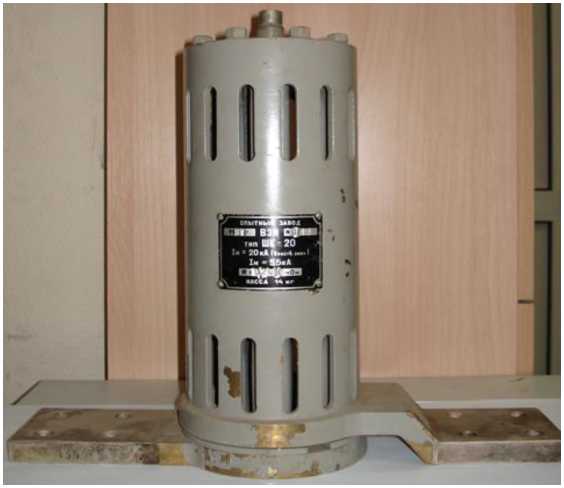

Шунты измерительные коаксиальные

ШК

Е

94418-25

176, 180, 181, 185, 190, 201, 206, 209, 210, 213, 215, 220, 161, 162, 163, 164, 170, 175, 193, 194

Федеральное государственное унитарное предприятие «Опытный Завод ВЭИ» (ФГУП Опытный завод ВЭИ»), г.

Акционерное общество «Россети Научнотехнический центр» (АО «Россети Научнотехнический

ОС

МП 201023-2024 «ГСИ. Шунты измерительные коаксиальные ШК. Методика

2 года

Акционерное общество «Россети Научнотехнический центр» (АО «Россети Научнотехнический

ФГБУ «ВНИИМС», г. Москва

20.08.2024

Москва

центр»), г. Москва

поверки»

центр»), г. Москва

3.

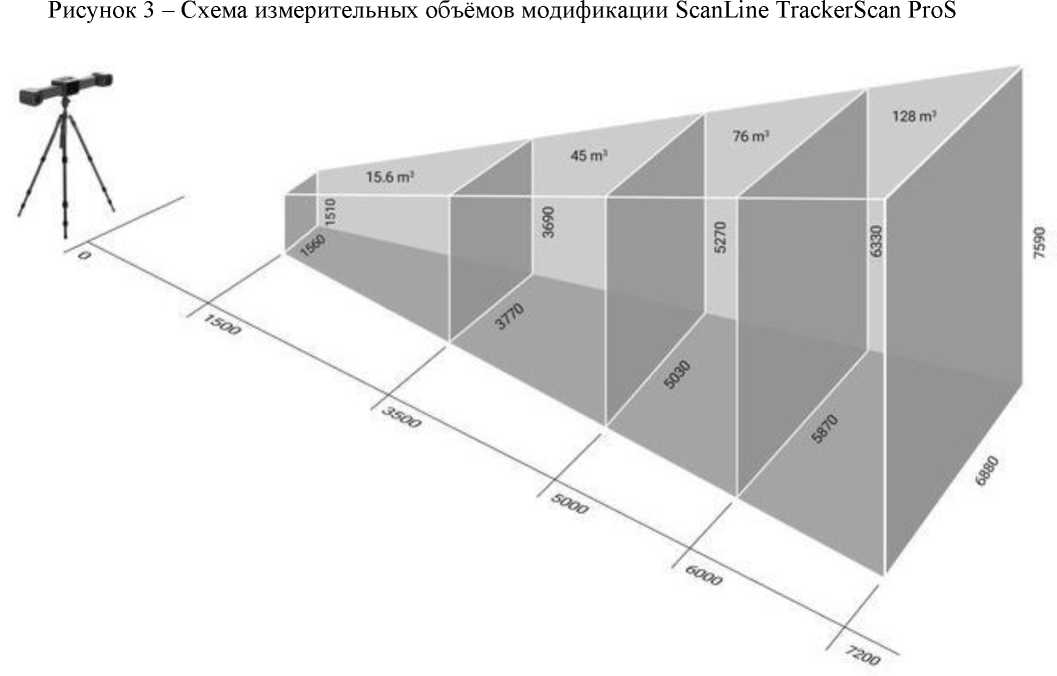

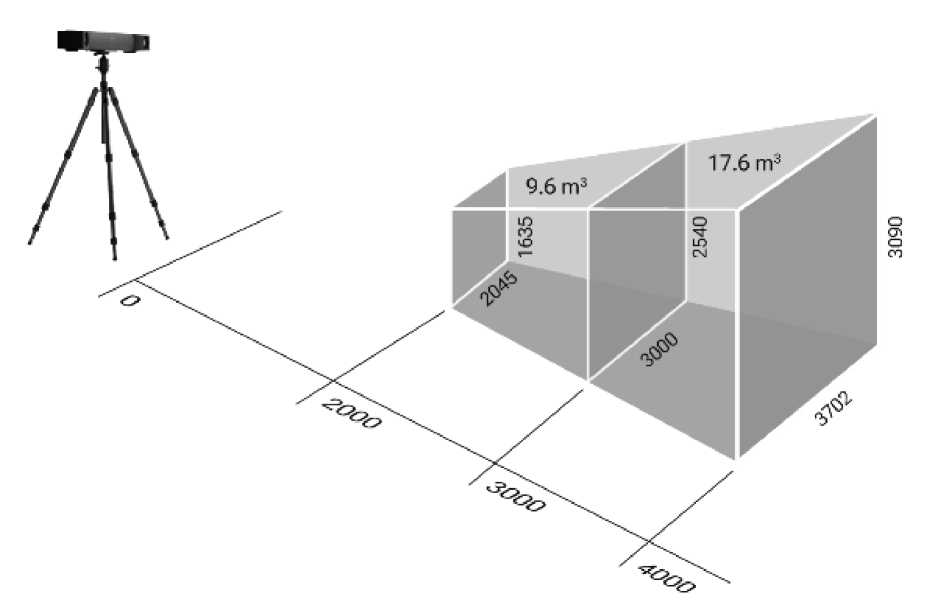

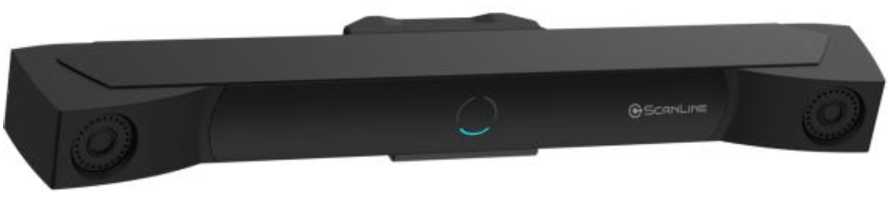

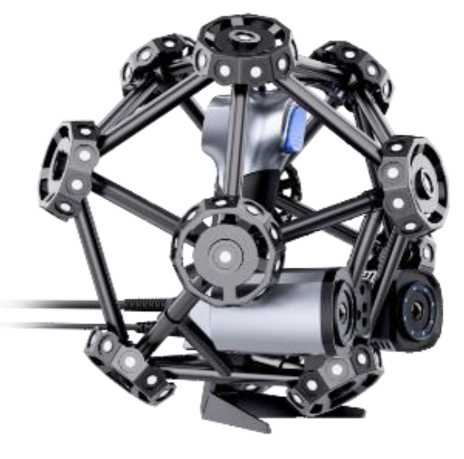

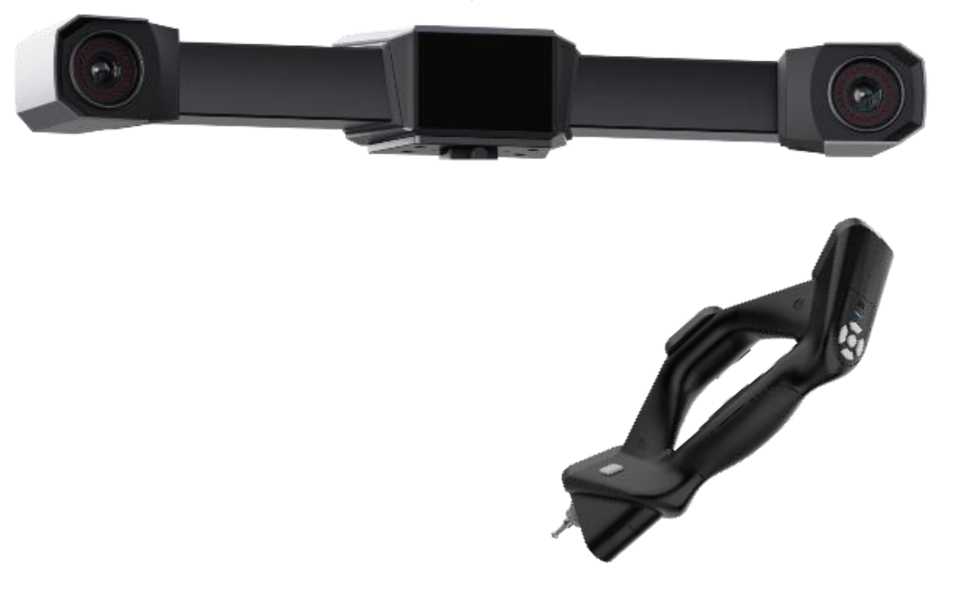

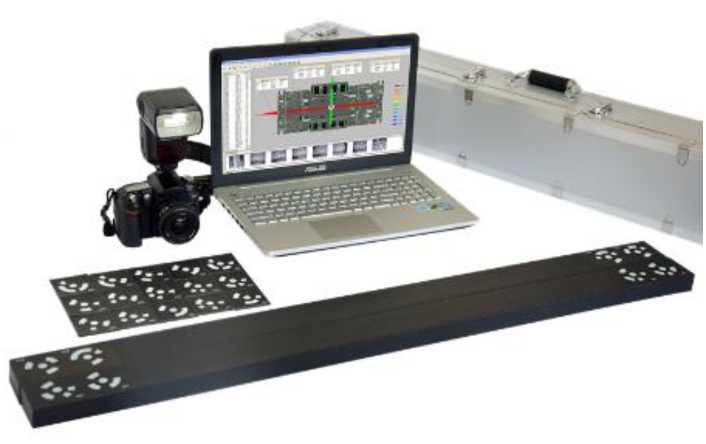

Системы оптические координат-но-измерительные

ScanLine TrackerS can Pro

С

94419-25

ScanLine TrackerScan ProL зав. № ВС004М28

Общество с ограниченной ответственностью «Скан-Лайн» (ООО «СканЛайн»), г. Санкт- Петербург

Общество с ограниченной ответственностью «Скан-Лайн» (ООО «СканЛайн»), г. Санкт-Петербург

ОС

МП-3232024 «ГСИ. Системы оптические координат-но-измерительные ScanLine TrackerSca n Pro. Методика поверки»

1 год

Общество с ограниченной ответственностью «Либерти» (ООО «Либерти»), г. Москва

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

08.10.2024

4.

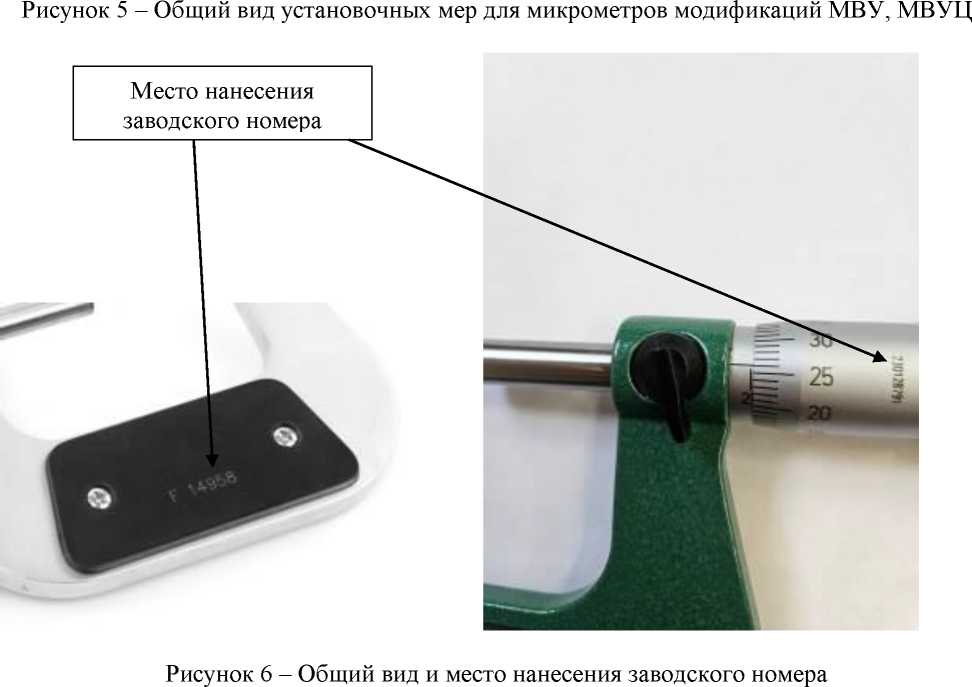

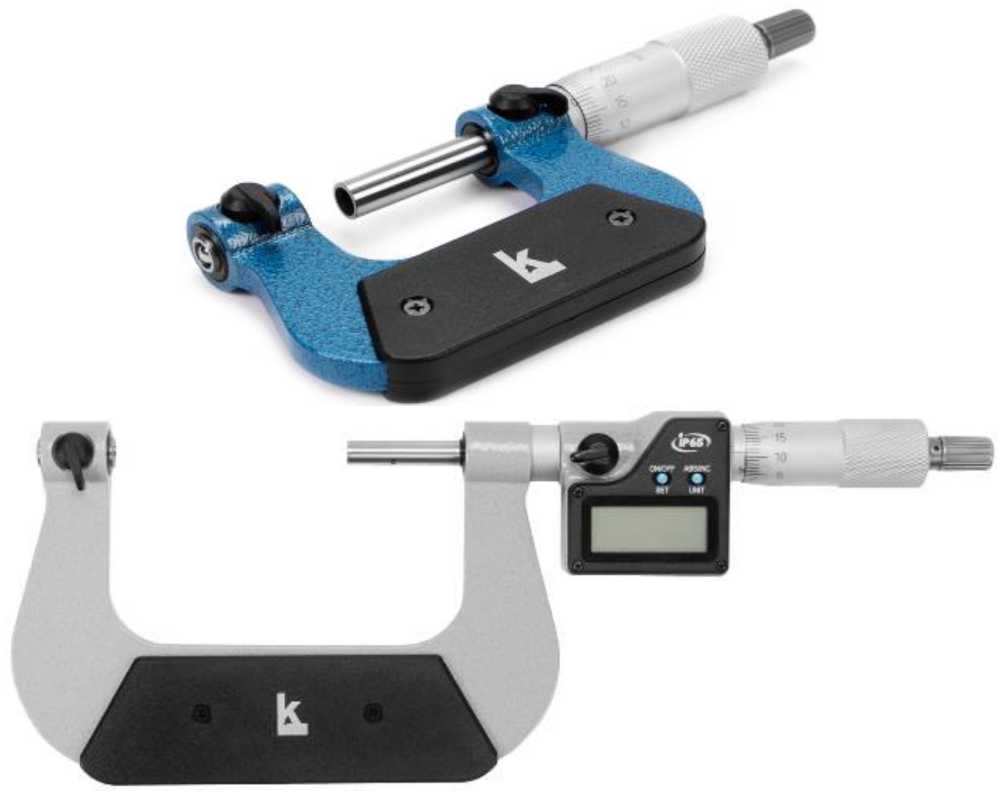

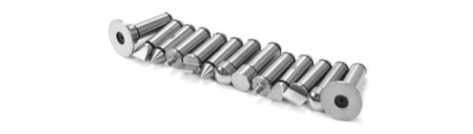

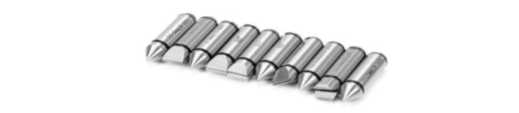

Микрометры со вставками

Обозначение отсутствует

С

94420-25

мод. МВМ зав. №№ 180912959, 170282846, мод. МВМЦ зав. № 230241985, мод. МВУ зав. №№ 230248210, 230248152, мод. МВУЦ зав. № 230241906

QINGHAI MEASURING AND CUT TING TOOLS CO., LTD, КНР

QINGHAI MEASURING AND CUT TING TOOLS CO., LTD, КНР

ОС

МП-7.0052024 «ГСИ. Микрометры со вставками. Методика поверки»

1 год

Акционерное общество Торговый дом «Калиброн» (АО ТД «Ка-либрон»), г. Москва

ООО РМЦ «Калиброн», г. Москва

18.09.2024

5.

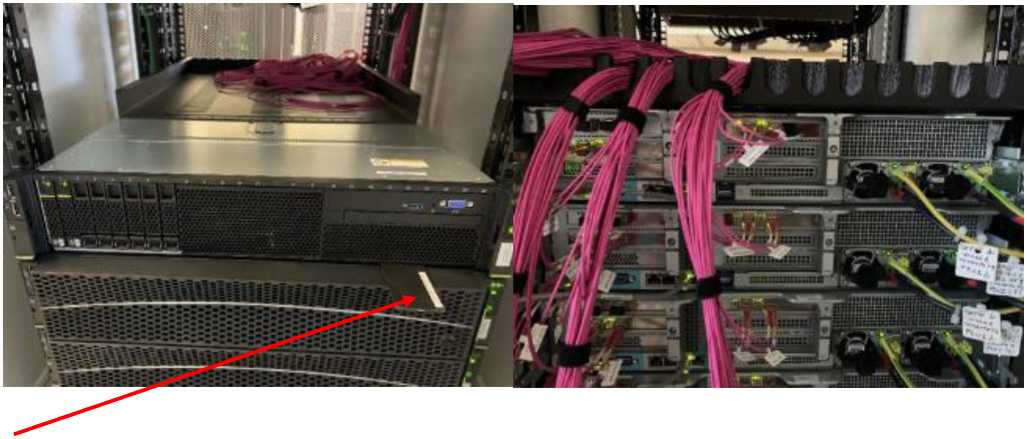

Системы измерений передачи данных

NCG

С

94421-25

2106197YUKX3P70 00034

Общество с ограниченной ответственностью «Три-лайн-Д» (ООО «Трилайн-Д»), г. Москва

Общество с ограниченной ответственностью «Три-лайн-Д» (ООО «Трилайн-Д»), г. Москва

ОС

МП ДТРЕ.4682 61.003 «ГСИ. Системы измерений передачи данных NCG. Ме тодика поверки»

1 год

Общество с ограниченной ответственностью «Три-лайн-Д» (ООО «Трилайн-Д»), г. Москва

ООО «КИА», г. Москва

17.10.2024

6.

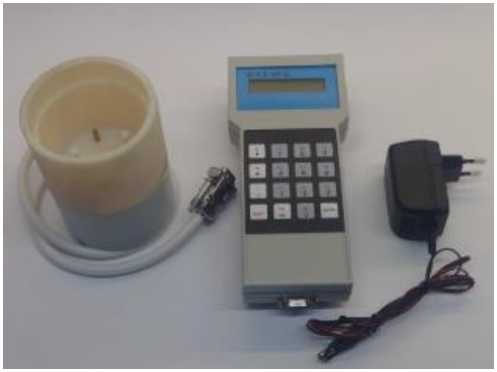

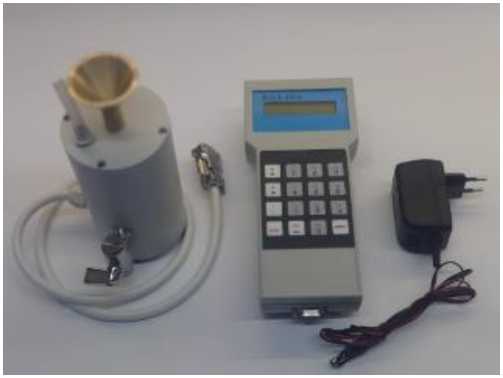

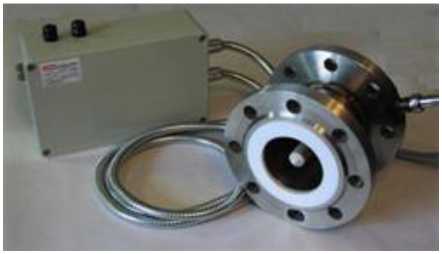

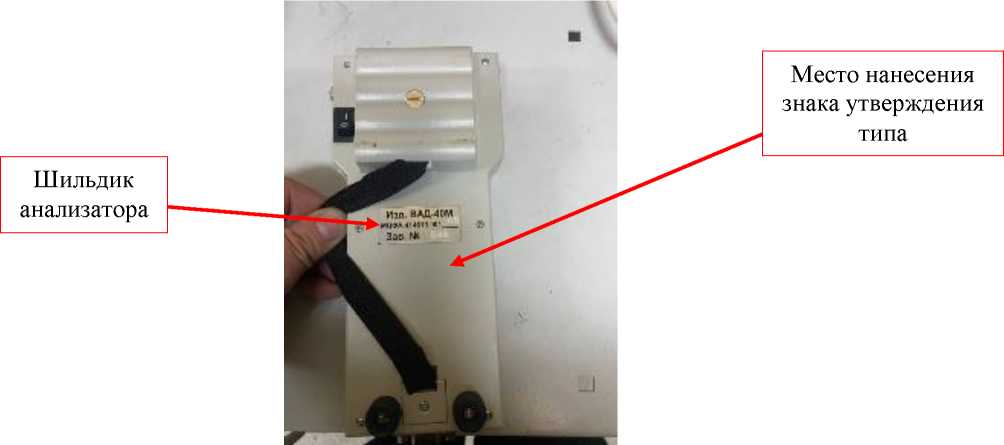

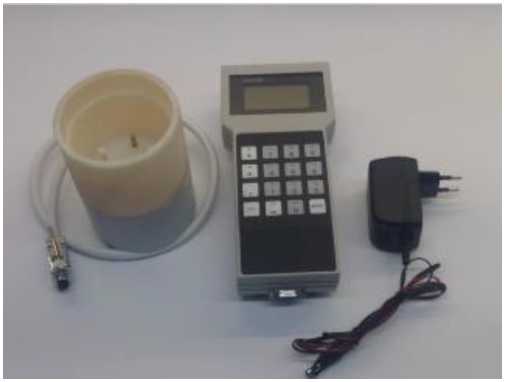

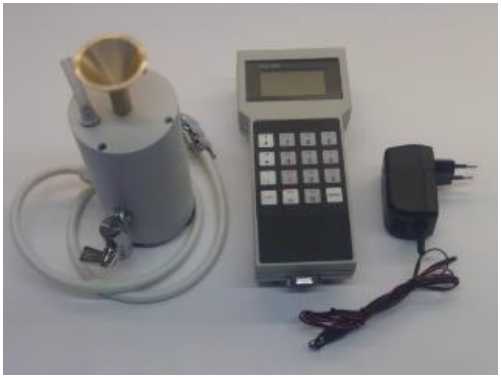

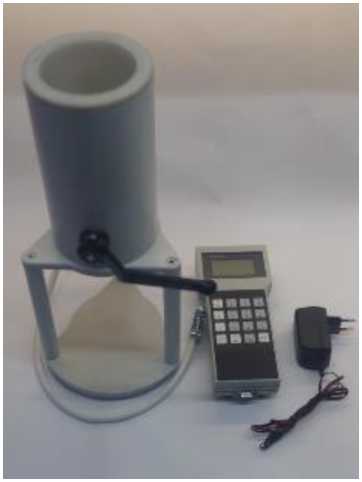

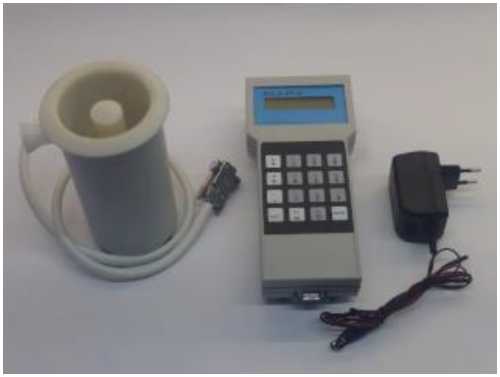

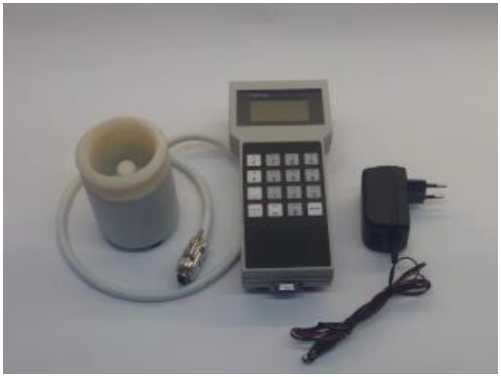

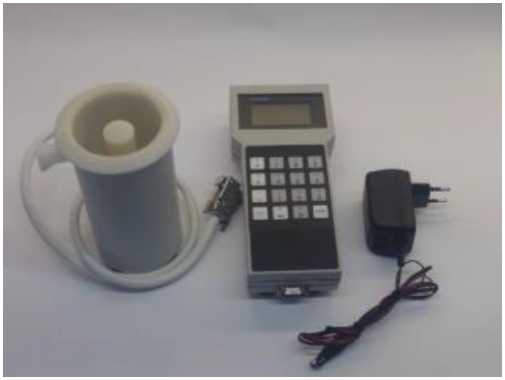

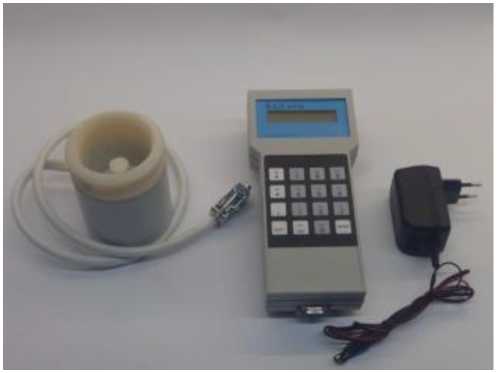

Анализаторы воды в жидких продуктах

ВАД- 40М

С

94422-25

МЦФА.414613.001, зав. №№ 647, 649; МЦФА.414613.001- 01, зав. №№ 645, 651, 653, 655, 657,

Общество с ограниченной ответственностью «МАС» (ООО

Общество с ограниченной ответственностью «МАС» (ООО

ОС

МП 2422597-2024 «ГСИ. Анализаторы воды

1 год

Общество с ограниченной ответственностью «МАС» (ООО «МАС»),

ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург

02.10.2024

(АИИС КУЭ) ООО «Автозавод «АГР». Методика поверки»

12.

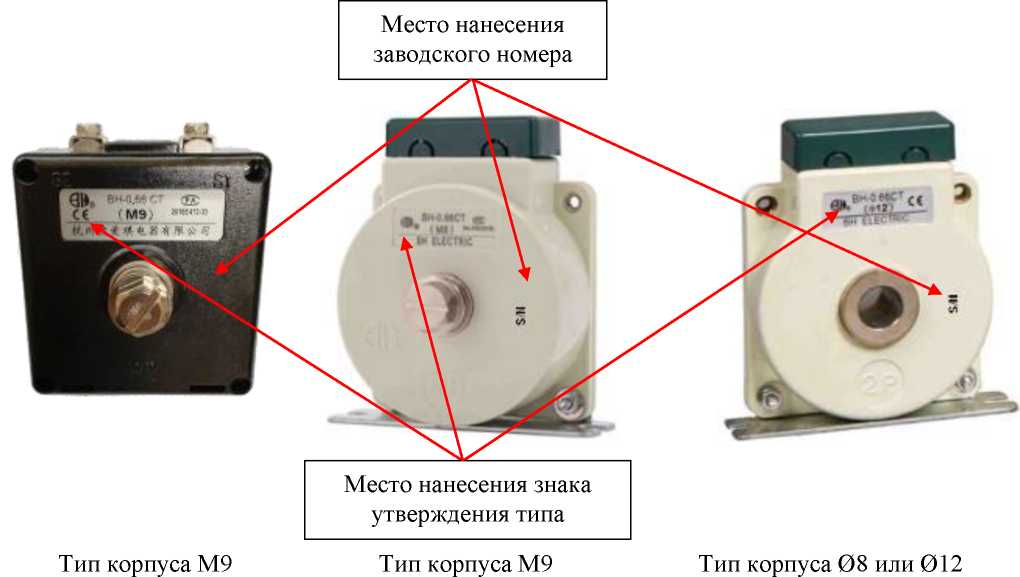

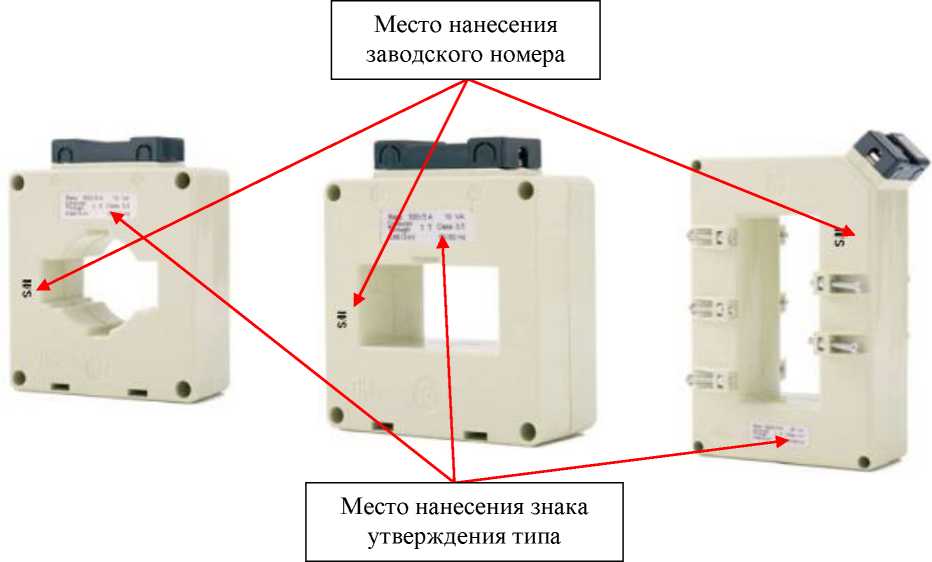

Трансформа торы тока

BH

С

94428-25

№ 107855 (модификация BH-0,66 CT-M9), № 107860 (модификация BH- 0,66 CT-120III-P3), № 107863 (модификация BH-0,66 CT-120III), № 107859 (модификация BH-0,69 CT-50II-P), № 107856 (модификация BH- 0,69 CT-08)

Hangzhou BH Electric Apparatus Co., Ltd, Китай

Hangzhou BH Electric Apparatus Co., Ltd, Китай

ОС

ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»

4 года

Акционерное общество «Систэм Электрик» (АО «СЭ»), г. Москва

ООО «НИЦ «ЭНЕРГО», г. Москва

16.10.2024

13.

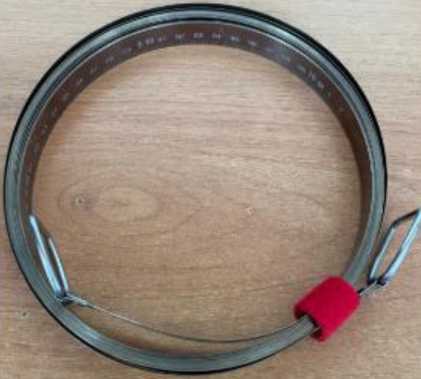

Лента изме рительная

Л10Н3

Е

94429-25

16790

Общество с ограниченной ответственностью «Опика» (ООО «Опи-ка»), г. Москва

Общество с ограниченной ответственностью «Опика» (ООО «Опи-ка»), г. Москва

ОС

МП 3112024 «ГСИ. Лента измерительная Л10Н3. Методика поверки»

1 год

Общество с ограниченной ответственностью Научно-производственное объединение «Спектр» (ООО НПО «Спектр»), г. Ростов-на-Дону

ФБУ «Ростовский ЦСМ», г. Ростов-на-Дону

11.11.2024

14.

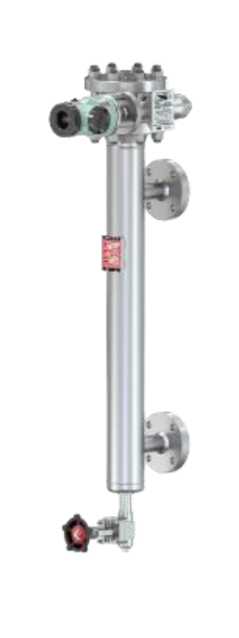

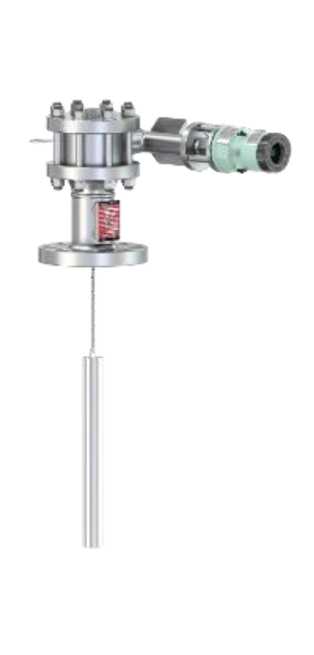

Уровнемеры буйковые

LC3244 LD

С

94430-25

23110244-4, 23110244-5

«Shanghai Xingshen Instrument Co., Ltd», КНР

«Shanghai Xingshen Instrument Co., Ltd», КНР

ОС

МП 208094-2024 «ГСИ. Уровнемеры буйковые LC3244LD. Методика поверки»

1 год -для уровне меров с пределами допус-кае-мой

«Mambo Technical Service Co., Ltd», КНР

ФБУ «НИЦ ПМ - Ростест», г. Москва

20.11.2024

F107, F108

17.

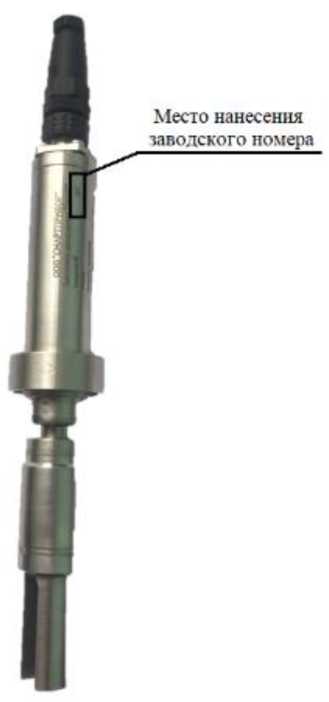

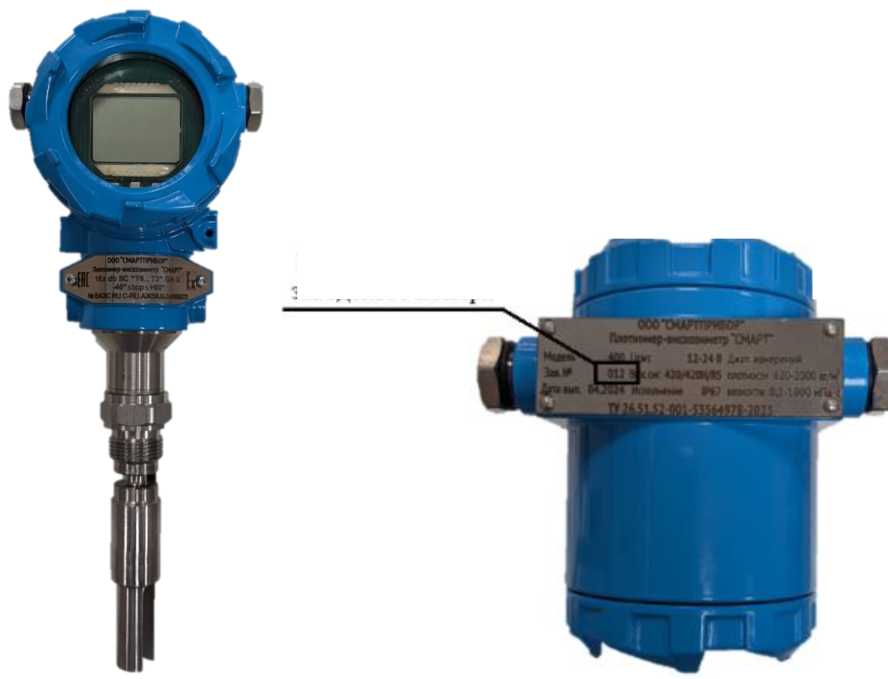

Плотномеры-вискозиметры

СМАРТ

С

94432-25

модель 100 зав. №007; модель 400 зав. №№011, 012

Общество с ограниченной ответственностью «СМАРТПРИ- БОР» (ООО «СМАРТПРИ-БОР»), г. Ростов-на-Дону

Общество с ограниченной ответственностью «СМАРТПРИ- БОР» (ООО «СМАРТПРИ-БОР»), г. Ростов-на-Дону

ОС

МП 23020021-2024 «ГСИ. Плотномеры-вискозиметры СМАРТ. Методика поверки»

1 год

Общество с ограниченной ответственностью «СМАРТПРИ-БОР» (ООО «СМАРТПРИ-БОР»), г. Ростов-на-Дону

ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт- Петербург

26.11.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 75258-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики жидкости ДЕБИТ-2

Назначение средства измерений

Счетчики жидкости ДЕБИТ-2 (далее - счетчики) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости.

Описание средства измерений

Принцип действия счетчиков основан на измерении числа оборотов турбины, вращающейся со скоростью, пропорциональной расходу жидкости, протекающей в трубопроводе.

Счетчики состоят из турбинного преобразователя расхода, корпуса и хомутов.

Турбинный преобразователь расхода состоит из турбины, четырехполюсного постоянного магнита, обтекателя, экрана и преобразователя электронного. Вращающаяся турбина с магнитом создает переменное магнитное поле, которое фиксируется преобразователем электронным.

Преобразователь электронный состоит из электронной платы управления, дисплея, датчика Холла, клавиш, платы клеммников, предназначенной для подачи напряжения питания на счетчик и выдачи импульсного сигнала на внешнее устройство, и служит для преобразования переменного магнитного поля в значения объема жидкости в потоке. Съем показаний со счетчика осуществляется по индикатору дисплея и/или по подключенному к счетчику внешнему устройству и/или через радиомодуль. Преобразователь электронный размещен внутри взрывонепроницаемой оболочки. Клавиши предназначены для настройки параметров счетчика.

Хомуты служат для соединения турбинного преобразователя расхода и корпуса в единую конструкцию. Корпус турбинного преобразователя и крышка турбинного преобразователя расхода обеспечивают ограничение доступа к преобразователю электронному.

Счетчики выпускаются в нескольких модификациях, отличающихся классом точности, диапазоном расхода жидкости, номинальным диаметром DN 50 или DN 80, наличием или отсутствием радиомодуля.

Маркировка счетчиков производится следующим образом:

-X	-хх	-х
1	2	3

• 1 - класс точности: А или Б;

• 2 - номинальный диаметр DN: 50 или 80;

• 3 - наличие радиомодуля в составе счетчика - 1; отсутствие радиомодуля в составе счетчика - 0.

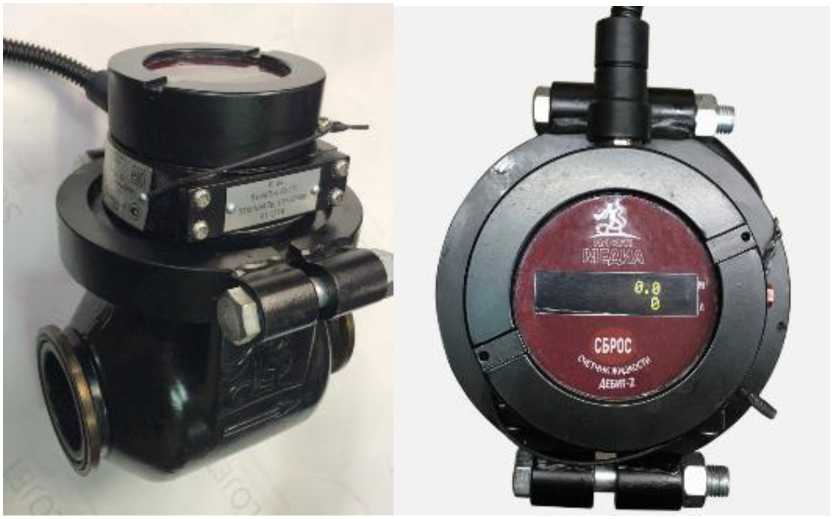

Общий вид счетчиков приведен на рисунке 1.

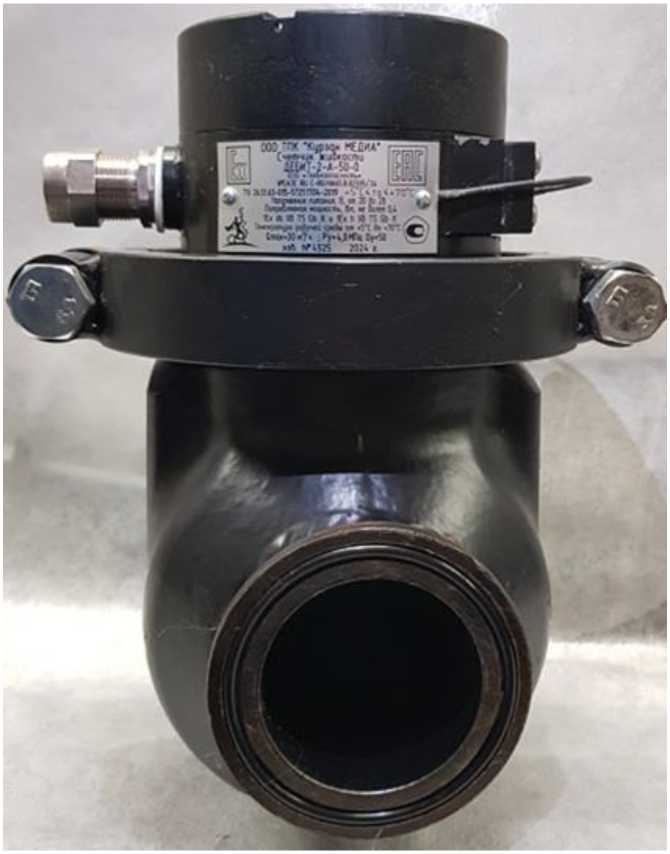

Рисунок 1 - Общий вид счетчиков

Пломбирование от несанкционированного доступа осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, навешиваемую на внешнюю боковую сторону счетчика с применением проволоки, пропущенной сквозь отверстия в крышке турбинного преобразователя и винта, вкрученного в корпус, или оттиском клейма на наклейку, которая клеится одновременно на крышку турбинного преобразователя расхода и корпус. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков представлено на рисунке 2.

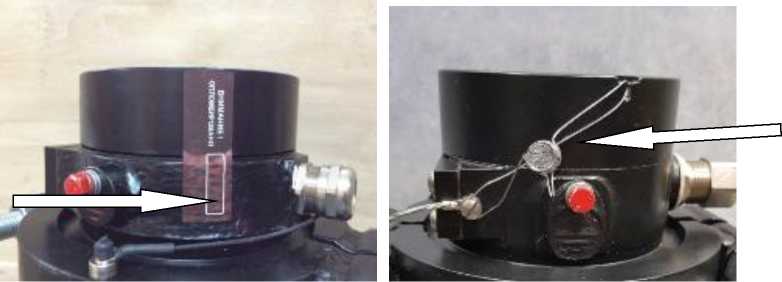

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков

Заводской номер счетчика в цифровом формате наносится на маркировочную табличку (шильдик) корпуса преобразователя электронного фотохимическим способом. Схема нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

Программное обеспечение

Программное обеспечение счетчиков встроенное.

После включения питания встроенное программное обеспечение (далее - ПО) проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

ПО счетчиков предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными

устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные ПО счетчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО в зависимости от исполнения счетчика

Идентификационные данные (признаки)	Значения
	Без радиомодуля	С радиомодулем
Идентификационное наименование ПО	KM.Counter.Std	KM.Counter.Wls
Номер версии (идентификационный номер) ПО	не ниже 2.0	не ниже 2.0
Цифровой идентификатор ПО	0xAA80	0xF1A2
Алгоритм вычисления цифрового идентификатора ПО	CRC-16 CCITT	CRC-16 CCITT

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

В счетчиках предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки с помощью наклейки.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Класс точности	А		Б		С
Номинальный диаметр	DN 50	DN 80	DN 50	DN 80	DN 50
Диапазон измерений объемного расхода жидкости, м3/ч	от 6 до 30	от 15 до 75	от 3 до 30	от 3 до 75	от 0,8 до 10
Пределы допускаемой относительной погрешности счетчиков при измерении объема жидкости в потоке и объемного расхода жидкости, %	± 1,0		± 1,5		± 2,4

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Измеряемая среда	скважинная жидкость
Параметры измеряемой среды: - кинематическая вязкость, м2/c	от 0,295^10’6 до 120^10-6
- содержание парафина, %, не более	10
- содержание сернистых соединений, %, не более	3
- количество механических примесей, мг/л, не более	3000
- размер частиц механических примесей, мм, не более	5
Температура измеряемой среды1), °С	от + 5 до + 95
Наибольшее давление измеряемой среды2), МПа	4; 6,3
Цена деления показаний основной строки индикации, м3	0,1
Цена деления показаний строки индикации ручного замера, 3 м	0,001
Величина (цена) одного импульса импульсного выходного 3 сигнала, м3	0,05

Продолжение таблицы 3

1	2
Габаритные размеры2), мм, не более - длина - ширина - высота	220 175 305
Масса2), кг, не более	21
Напряжение питания, В	от 20 до 28
Потребляемая мощность, Вт, не более	0,4
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа	от -45 до +70 95 от 84 до 106,7
Группа исполнения по ГОСТ Р 52931-2008: - по устойчивости к воздействию синусоидальной вибрации - по устойчивости к воздействию температуры и влажности окружающего воздуха:	L3 С2
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015	IP67
1) - допускается температура измеряемой среды от -45 до +95 при условии проведения мероприятий, обеспечивающих указанные параметры измеряемой среды и исключающих замерзание жидкости; 2) - конкретное значение указывается в паспорте

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	80000

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе турбинного преобразователя расхода, фотохимическим способом и в верхнюю часть слева титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Счетчик жидкости	ДЕБИТ-2	1 шт.
Руководство по эксплуатации	МПК55(85).00.000 РЭ	1 экз.
Паспорт	МПК55(85).00.000 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 13 «Методика измерений» документа МПК55(85).00.000 РЭ «Счетчики жидкости ДЕБИТ-2. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 26.51.63-015-57251704-2019 Счетчики жидкости ДЕБИТ-2. Технические условия.

Правообладатель

Общество с ограниченной ответственностью Торгово-промышленная корпорация «Курзан МЕДИА» (ООО ТПК «Курзан МЕДИА»)

ИНН: 1650088766

Юридический адрес: 423832, Республика Татарстан, г. Набережные Челны, ул. Раскольникова, д. 32, оф. № 6

Тел./факс: (8552) 51-08-46

E-mail: k-media@bk.ru

Изготовитель

Общество с ограниченной ответственностью Торгово-промышленная корпорация «Курзан МЕДИА» (ООО ТПК «Курзан МЕДИА»)

ИНН: 1650088766

Адрес: 423832, Республика Татарстан, г. Набережные Челны, ул. Раскольникова, д. 32, оф. № 6

Тел./факс: (8552) 51-08-46

Е-mail: k-media@bk.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР -филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94417-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества ООО «РИТЭК»

Назначение средства измерений

Система измерений количества и показателей качества нефти № 251 ООО «РИТЭК» (далее - СИКН) предназначена для автоматических измерений массы и показателей качества нефти при ведении приемо-сдаточных операций между ТПП «Волгограднефтегаз» ООО «РИТЭК» и Волгоградским РНУ АО «Транснефть-Приволга».

Описание средства измерений

Измерения массы брутто нефти выполняют прямым методом динамических измерений с помощью счётчиков-расходомеров массовых кориолисовых.

Массу нетто нефти определяют, как разность массы брутто нефти и массы балласта. Массу балласта определяют, как сумму массы воды, хлористых солей и механических примесей в нефти.

Конструктивно СИКН состоит из блока фильтров, блока измерительных линий (БИЛ), блока измерений показателей качества нефти (БИК), блока трубопоршневой поверочной установки (ТПУ), системы сбора и обработки информации (СОИ). Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефти.

Блок фильтров состоит из двух линий (рабочей и резервной), в состав каждой линии входят следующие технические средства и средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее- регистрационный №)):

• - фильтр сетчатый МИГ-Ф-250-1,6;

• - преобразователи давления измерительные EJA110 (регистрационный № 14495-00);

• - два манометра МТИ (до и после фильтра).

На входном коллекторе блока фильтров установлены:

• - преобразователь давления измерительный EJA530 (регистрационный № 14495-00);

• -  термопреобразователь сопротивления серии TR модификации 200 (регистрационный № 17622-05) в комплекте с преобразователем вторичным Т модификации T24 (регистрационный № 15153-03).

БИЛ состоит из входного и выходного коллекторов, трех рабочих и одной контрольно-резервной измерительных линий (ИЛ). На каждой ИЛ установлены следующие средства измерений (регистрационный номер в Федеральном информационном фонде):

• - счётчик-расходомер массовый кориолисовый ROTAMASS   RCCS39/IR

(регистрационный № 91506-24);

• - преобразователь давления измерительный EJA530 (регистрационный № 14495-00);

- термопреобразователь сопротивления серии TR модификации 200 (регистрационный № 17622-05) в комплекте с преобразователем вторичным Т модификации T24 (регистрационный № 15153-03);

- манометр и термометр.

На выходном коллекторе БИЛ установлены:

- индикатор наличия свободного газа в нефти ИФС 1В-700;

- преобразователь давления измерительный EJA530 (регистрационный № 14495-00);

- термопреобразователь сопротивления серии TR модификации 200 (регистрационный № 17622-05) в комплекте с преобразователем вторичным Т модификации T24 (регистрационный № 15153-03);

- манометр и термометр.

БИК выполняет функции оперативного контроля и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется через пробозаборное устройство щелевого типа по ГОСТ 2517-2012, установленное на входном коллекторе БИЛ. В БИК установлены следующие технические средства и средства измерений:

- ротаметр RAMC (регистрационный № 27053-04);

- два влагомера нефти поточных модели L (регистрационный № 25603-03);

- два преобразователя плотности жидкости измерительных модели 7835 (регистрационный № 15644-01);

- преобразователь давления измерительный EJA530 (регистрационный № 14495-00);

- термопреобразователь сопротивления серии TR модификации 200 (регистрационный № 17622-05) в комплекте с преобразователем вторичным Т модификации T24 (регистрационный № 15153-08);

- два пробоотборника нефти «Стандарт-А» для автоматического отбора проб;

- пробоотборник нефти «Стандарт-Р» для ручного отбора проб;

- манометр и термометр.

Поверку и контроль метрологических характеристик счётчиков-расходомеров массовых кориолисовых ROTAMASS проводят с помощью блока ТПУ и преобразователей плотности жидкости. В блоке ТПУ установлены следующие технические средства и средства измерений:

- установка поверочная трубопоршневая двунаправленная (регистрационный № 20054-06);

- два преобразователя давления измерительные EJA530 (регистрационный № 14495-00);

- два термопреобразователя сопротивления платиновые серии 65 (регистрационный № 22257-05) в комплекте с преобразователями измерительными 644 (регистрационный № 14683-04);

- манометры и термометры;

- узел подключения передвижной поверочной установки.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: комплекс измерительно-вычислительный «ПРАЙМ ИСКРА» (регистрационный № 26874-04), осуществляющий сбор, обработку измерительной информации и формирование отчетных данных, и два автоматизированных рабочих места оператора на базе персонального компьютера, оснащенных монитором, клавиатурой и печатающим устройством.

СИКН обеспечивает выполнение следующих функций:

- автоматическое измерение массового расхода нефти в рабочем диапазоне (т/ч);

- автоматическое измерение массы брутто нефти в рабочем диапазоне расхода (т);

- автоматическое измерение температуры (°С), давления (МПа), плотности (кг/м³), объемной доли воды в нефти (%);

• - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

• - поверку и контроль метрологических характеристик счётчиков-расходомеров массовых кориолисовых ROTAMASS по установке поверочной трубопоршневой двунаправленной и преобразователю плотности жидкости измерительному;

• - контроль метрологических характеристик счётчиков-расходомеров массовых кориолисовых ROTAMASS, установленных на рабочих линиях, по счётчику-расходомеру массовому кориолисовому ROTAMASS, установленному на контрольно-резервной ИЛ;

• - поверку установки поверочной трубопоршневой двунаправленной по передвижной поверочной установке;

• - автоматический и ручной отбор объединенной пробы нефти;

• - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на СИ, входящих в состав СИКН, в соответствии с МИ 3002-2006.

Заводской номер СИКН «01» указан на фирменной табличке методом лазерной маркировки или аппликацией на БИЛ, БОИ, БИК и в эксплуатационной документации типографическим способом. Формат нанесения заводского номера - цифровой. Возможность нанесения знака поверки на СИКН отсутствует.

Программное обеспечение

Программное обеспечение (далее - ПО) СИКН разделено на два структурных уровня - верхний и нижний. К нижнему уровню относится ПО комплекса измерительно-вычислительного «ПРАЙМ ИСКРА» (далее - ИВК). К метрологически значимой части ПО относится конфигурационный файл ИВК - файл, отражающий характеристики конкретного технологического объекта, на котором применяется ИВК, в том числе выбранные вычислительные алгоритмы, константы и параметры физического процесса.

К ПО верхнего уровня относится ПО АРМ-оператора, выполняющие функции отображения функциональных схем и технологических параметров объекта, на котором применяется система, формирование отчетных документов. Метрологически значимая часть ПО АРМ-оператора отсутствует.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО комплекса измерительно-вычислительного

«ПРАЙМ ИСКРА»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	14 1С 8Е 33
Заводской номер ИВК	0002

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Рабочий диапазон измерений расхода, т/ч	от 80 до 450
Пределы допускаемой относительной погрешности измерений массы брутто нефти, %	±0,25
Пределы допускаемой относительной погрешности измерений массы нетто нефти, %	±0,35

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Рабочая среда	нефть по ГОСТ Р 51858
Рабочий диапазон температуры измеряемой среды, °С	от +10 до +45
Рабочий диапазон давления в СИКН, МПа	от 0,1 до 1,0
Диапазон плотности нефти при 20 °С, кг/м3	от 810 до 850
Содержание свободного газа, %	отсутствует
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	380 50
Потребляемая мощность, кВт, не более	370
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, до - атмосферное давление, кПа	от -40 до +42 85 от 96 до 104
Режим работы СИКН	постоянный

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество шт./экз.
Система измерений количества и показателей качества нефти № 251 ООО «РИТЭК»	-	1
Инструкция по эксплуатации СИКН	-	1
Методика поверки	-	1

Сведения о методиках (методах) измерений

приведены в документе МН 1326-2024 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти №  251 ООО «РИТЭК»,

ФР.1.29.2024.47955.

Нормативные документы, устанавливающие требования к средству измерений Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Российская инновационная топливно-энергетическая компания» (ООО «РИТЭК»)

ИНН 6317130144

Юридический адрес: 443041, Самарская обл., г. Самара, ул. Ленинская, д. 120А

Телефон: 8 (846) 339-48-48

Изготовитель

Общество с ограниченной ответственностью «Российская инновационная топливно-энергетическая компания» (ООО «РИТЭК»)

ИНН 6317130144

Адрес: 443041, Самарская обл., г. Самара, ул. Ленинская, д. 120А

Телефон: 8 (846) 339-48-48

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: 8 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в Реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94418-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Шунты измерительные коаксиальные ШК

Назначение средства измерений

Шунты измерительные коаксиальные ШК (далее - шунты) предназначены для измерения постоянного и переменного токов, неустановившегося тока (тока короткого замыкания) в установках для испытаний аппаратов высокого напряжения на коммутационную способность.

Описание средства измерений

Принцип действия шунтов основан на законе Ома: протекающий через шунт ток вызывает падение напряжения на нем, которое измеряется вольтметром. Напряжение, измеренное вольтметром, является пропорциональным измеряемому току.

Шунты относятся к классу масштабных измерительных преобразователей электрических величин.

Конструктивно шунты выполнены в виде расположенных соосно резистивного элемента и наружного цилиндра, соединенных на одном конце. Два других конца резистивного элемента и наружного цилиндра оканчиваются токовыми выводами, расположенными в одной плоскости, перпендикулярной их оси. Резистивный элемент шунта состоит из нескольких стержней из прецизионного сплава Х20Н80-Н (нихром), установленных по образующим цилиндра и припаянных твердым припоем одним концом к фланцу, другим - к токовому выводу. Наружный цилиндр с крышкой и вторым токовым выводом выполнен в виде единой литой детали. Для улучшения теплоотдачи с помощью естественной конвекции воздуха в наружном цилиндре имеются специальные отверстия в виде продольных прорезей. Потенциальные выводы шунта выполнены в виде розетки приборно-кабельной СР-50-63П, центральный контакт которой соединен латунным стержнем с токовым выводом, а крышка цилиндра соединена с фланцем с помощью большого количества винтов с потайной головкой, расположенных по окружности. Расположение идентичных друг другу токоведущих стержней по образующим цилиндра приводит к равномерному распределению измеряемого тока по стержням. Поэтому при расположении потенциального вывода, состоящего из центрального контакта розетки и латунного стержня, по оси этого цилиндра внешнее магнитное поле не сцепляется с контуром цепи напряжения и, следовательно, не влияет на точность измерений.

Шунты изготовлены в трех модификациях: ШК-5, ШК-20 и ШК-63, отличающихся между собой измеряемым током, габаритами и массой.

Шунты используются в кратковременных режимах работы при исследовании переходных режимов короткого замыкания во время испытаний электроэнергетического оборудования, когда мало сказывается теплоотдача в окружающую среду, а температура определяется теплоемкостью резистивного элемента шунта и выделившейся в ней энергией.

Крепление шунтов ШК-5 на месте установки осуществляется шестью болтами М12, шунтов ШК-20 и ШК-63 - восемью болтами М12.

Внешний вид шунтов представлен на рисунках 1 - 3.

Шунты предназначены для эксплуатации в лабораторных условиях.

Рисунок 1 - Шунт измерительный коаксиальный ШК-5

Рисунок 2 - Шунт измерительный коаксиальный ШК-20

Рисунок 3 - Шунт измерительный коаксиальный ШК-63

Заводской номер шунтов в формате числового кода указывается в паспорте и информационной табличке на корпусе шунта. Место нанесения заводского номера на шунт указано на рисунке 4.

Пломбирование не предусмотрено.

Знак поверки на корпус шунта не наносится.

место нанесения заводского номера

Рисунок 4 - Место нанесения заводского номера

При выпуске из производства производителем установлены номинальные значения сопротивления шунтов, указанные в таблице 1.

Таблица 1 - Номинальные значения

Обозначение	Заводской номер	Номинальное значение сопротивления, мОм
ШК-5	176	0,6310
ШК-5	180	0,6256
ШК-5	181	0,6293
ШК-5	185	0,6352
ШК-5	190	0,6390
ШК-20	201	0,2122
ШК-20	206	0,2747
ШК-20	209	0,2739
ШК-20	210	0,2730
ШК-20	213	0,2720
ШК-20	215	0,2715
ШК-20	220	0,2718
ШК-63	161	0,1293
ШК-63	162	0,1229
ШК-63	163	0,1273
ШК-63	164	0,1254
ШК-63	170	0,1231
ШК-63	175	0,1310
ШК-63	193	0,1302
ШК-63	194	0,1289

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
	ШК-5	ШК-20	ШК-63
Номинальный ток, кА	5	20	63
Максимально допустимый пиковый ток (ток электродинамической стойкости), кА	15	55	170
Пределы допускаемой относительной погрешности по сопротивлению на постоянном токе и переменном токе с частой 50 Гц и 60 Гц, %	± 1,0
Пределы допускаемой дополнительной погрешности по сопротивлению, вызванной нагревом, %, не более	± 1,0*
* При использовании для определения измеряемого тока расчетного значения сопротивления шунта, найденного по формуле: Rшр=Rш•[1+0,9•10-4•(tв+3O)], где Rm -паспортное значение сопротивления, Ом, 1в - температура окружающего воздуха, °С

Таблица 3 - Основные технические

Наименование характеристики	Значение для модификаций
	ШК-5	ШК-20	ШК-63
Габаритные размеры, мм, (длина х ширина х высота)	280 х 90 х 243	370 х 130 х 317	370 х 150 х 317
Масса, кг	5	14	17
Нормальные условия применения: - температура окружающей среды,°С - относительная влажность воздуха, %, не более	от +19 до +25 80
Рабочие условия применения: - температура окружающей среды,°С - относительная влажность воздуха, %, не более	от плюс 30 до минус 30 80

Знак утверждения типа

наносится на титульный лист документа ЕАИГ.680225.001 ТО печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.	Заводские номера
Шунт измерительный коаксиальный	ШК-5	5	176, 180, 181, 185, 190
Шунт измерительный коаксиальный	ШК-20	7	201, 206, 209, 210, 213,215, 220
Шунт измерительный коаксиальный	ШК-63	8	161, 162, 163, 164, 170, 175, 193, 194
Вилка кабельная	СР-50-64П	20	-
Техническое описание и инструкция по эксплуатации	ЕАИГ.680225.001 ТО	1
Методика поверки	-	1	-

Сведения о методиках (методах) измерений

приведены в документе ЕАИГ.680225.001 ТО «Шунт измерительный ШК. Техническое описание и инструкция по эксплуатации», п.10 «Порядок работы».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

Правообладатель

Акционерное общество «Россети

(АО «Россети Научно-технический центр»)

ИНН 7728589190

Адрес юридического лица: 115201, г. Москва, Каширское ш., д. 22, к. З

Телефон: (495) 727-19-09 Факс: (495) 727-19-08

E-mail: info@ntc-power.ru

Изготовитель

Федеральное государственное унитарное предприятие «Опытный Завод ВЭИ» (ФГУП «Опытный завод ВЭИ»)

ИНН 7722024973

Адрес юридического лица: 111250, г. Москва, ул. Красноказарменная, д. 12

Адрес    места    осуществления деятельности:    111250, г. Москва,

ул. Красноказарменная, д. 12

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес юридического лица: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94419-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы оптические координатно-измерительные ScanLine TrackerScan Pro

Назначение средства измерений

Системы оптические координатно-измерительные ScanLine TrackerScan Pro (далее - системы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.

Описание средства измерений

Конструктивно система состоит из основных элементов: оптической системы слежения (далее - трекер), ручного лазерного сканера (далее - сканер) и комплекта соединительных кабелей. Дополнительно система может комплектоваться беспроводным измерительным щупом (далее - щуп) для проведения контактных измерений. Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки.

Принцип действия систем заключается в определении пространственного положения точек на поверхности сканируемых объектов бесконтактным методом с помощью ручного лазерного сканера или контактным методом с помощью беспроводного измерительного щупа, положение в пространстве которых определяется оптической системой слежения методом триангуляции по размещённым на них оптическим рефлекторам, и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно сканер состоит из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. При проведении измерений сканером, проецируемые с помощью лазерных излучателей линии синего диапазона спектра, формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму, и далее, с помощью программы обработки, проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое.

Щуп представляет собой измерительное устройство, используемое для контактного измерения необходимых точек.

Трекер представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера, щупа и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн.

Системы выпускаются в трёх модификациях: ScanLine TrackerScan ProS, ScanLine TrackerScan ProL и ScanLine TrackerScan ProW отличающихся некоторыми метрологическими и техническими характеристиками. Взаимодействие системы со сканером модификации ScanLine TrackerScan ProW может осуществляется по беспроводному интерфейсу.

Заводские номера элементов системы указываются на расположенных на них маркировочных наклейках. Наименование модификации всей системы, а также её заводской номер указан на маркировочных наклейках трекера и сканера.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование не производится. В процессе эксплуатации, средства измерений не предусматривают внешних механических регулировок.

Общий вид основных элементов систем приведён на рисунке 1.

ООО «СканЛайн»

Адрес; 194100. г Санкт-Петербург, ан,тер.г. муниципалемый округ Сампсониевское,

ул. Кантемировская, д 39, литера А. помещ 37-н,

в)

Рисунок 2 - Места нанесения маркировочных наклеек с заводским номером средства измерений на основные элементы систем: а) оптическая система слежения; б) ручной лазерный сканер; в) беспроводной измерительный щуп

В зависимости от размера измеряемого объекта системы работают в режимах измерений 9,6 м³, 15,6 м³, 17,6 м³, 45 м³, 76 м³ или 128 м³. Режим измерений выбирается автоматически в зависимости от расположения сканируемого объекта относительно трекера (нахождения в измерительном объёме).

Рисунок 4 - Схема измерительных объёмов модификаций ScanLine TrackerScan ProL, ScanLine TrackerScan ProW

Для увеличения диапазона и повышения точности измерений возможно использование вспомогательного устройства ScanLine DigiMetric 2 (далее - устройство DigiMetric 2), состоящего из цифровой фотокамеры и входящих в комплект специальных масштабных мер, кодированных меток, а также программного обеспечения. При помощи устройства DigiMetric 2 выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования.

Рисунок 5 - Общий вид вспомогательного устройства ScanLine DigiMetric 2

Программное обеспечение

Средства измерений работают под управлением метрологически значимого программного обеспечения FreeScan Trak или TrackerScan (далее - ПО), установленного на персональный компьютер, предназначенного для обеспечения взаимодействия элементов системы, выполнения съёмки, сохранения и экспорта измеренных величин, для обработки результатов измерений используется метрологически значимое программное обеспечение Control X установленное на персональный компьютер.

ПО EXModel, EXModel Pro, Shining 3D Inspect, устанавливаемое на персональный компьютер, предназначено для работы с облаком точек, полученном при сканировании и создании цифровой модели, проведении проектных и расчётных работ на её основе, данное ПО не является метрологически значимыми.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационное данные (признаки)	Значение
Идентификационное наименование ПО	FreeScan Trak / TrackerScan	Control X	EXModel	EXModel Pro	Shining 3D Inspect
Номер версии (идентификационный номер ПО)	не ниже 2.0.0.3	не ниже 2022.1.0	не ниже 6.0.54	не ниже 6.0.54	не ниже 1.0.0.0
Цифровой идентификатор ПО	-			-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	ScanLine TrackerScan
	ProS	ProL, ProW
Диапазон измерений геометрических размеров малогабаритных объектов 1), 3), мм	от 10 до 1000
Диапазон измерений геометрических размеров объектов лазерным сканером при выборе режима измерений без трекера 2), мм	от 10 до 8000
Диапазон измерений геометрических размеров объектов лазерным сканером (измерительным щупом), мм, при выборе режима измерений 1), 3):
9,6 м3	от 10 до 3100 (3700)	-
15,6 м3	-	от 10 до 3500 (4200)
17,6 м3	от 10 до 3800 (4400)	-
45 м3	-	от 10 до 5000 (5700)
76 м3	-	от 10 до 6000 (6700)
128 м3	-	от 10 до 7200 (7900)
Диапазон измерений геометрических размеров объектов совместно с устройством ScanLine DigiMetric 2 1), мм	от 10 до 10000
Пределы допускаемой абсолютной погрешности измерений       геометрических       размеров малогабаритных объектов, мм: - лазерным сканером - измерительным щупом	±0,039 ±0,020
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов лазерным сканером при выборе режима измерений без трекера 4), мм	±(0,014+0,025^L)

Наименование характеристики	Значение
Модификация	ScanLine TrackerScan
	ProS	ProL, ProW
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов лазерным сканером при выборе режима измерений без трекера совместно с устройством ScanLine DigiMetric 2 4), мм	±(0,014+0,012-L)
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм, при выборе режима измерений 5):
9,6 м3	0,057	-
15,6 м3	-	0,046
17,6 м3	0,070	-
45 м3	-	0,063
76 м3	-	0,088
128 м3	-	0,127
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении    комбинированных    измерений совместно с устройством ScanLine DigiMetric 2 4), 5), мм	±(0,039+0,012^L)
1) При использовании трекера. 2) Без использования трекера. 3) Объект сканирования должен находиться в измерительном объёме системы, являющимся полем зрения трекера. Схемы измерительных объёмов приведены на рисунках 3, 4. Значения указаны в миллиметрах. 4) L - длина объекта в метрах. 5) Границы допускаемой абсолютной погрешности измерений беспроводным измерительным щупом не превышают значений, соответствующих границам допускаемой абсолютной погрешности системы в данном режиме измерений.

Таблица 3 - Основные технические

Наименование характеристики	Значение
Модификация	ScanLine TrackerScan
	ProS	ProL, ProW
Габаритные размеры (Длина^Ширина^Высота), мм, не более:
- трекер	1079x237x110	1023x198x126
- сканер	281x283x290	281x283x290
- щуп	70x150x340	90x150x450
Масса, кг, не более: - трекер	7,2	8,40
- сканер	1,5	1,62
- щуп	0,5	0,90
Напряжение питания от источника постоянного тока, В	24
Условия эксплуатации:
- температура окружающей среды, °С	от- 10 до +45

Таблица 4 - Показатели надёжности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	10000
Средний полный срок службы, лет, не менее	5

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система оптическая координатно-измерительная в составе:	ScanLine TrackerScan Pro	1 шт.
- трекер		1 шт.
- сканер		1 шт.
- щуп		1 шт.
Штатив		1 шт.
Адаптер питания от сети переменного тока		1 шт.
Комплект соединительных кабелей		1 шт.
Комплект калибровочных пластин		1 шт.
USB-флеш карта с ПО		1 шт.
Руководство по эксплуатации		1 экз.
Кейс для транспортировки		1 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Сканирование» документа «Системы оптические координатноизмерительные ScanLine TrackerScan Pro. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для

от 1^10^-9 до 100 м и длин волн в диапазоне от

Росстандарта от 29 декабря 2018 г. № 2840;

ТУ 26.20.16-002-63047528-2024. Системы

ScanLine TrackerScan Pro. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «СканЛайн» (ООО «СканЛайн») ИНН 7802955022

Адрес юридического лица:     194100, Г.

ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ

УЛ. КАНТЕМИРОВСКАЯ, Д. 39, ЛИТ. А, ПОМЕЩ. 37-Н, ОФ. 224А

Изготовитель

Общество с ограниченной ответственностью «СканЛайн» (ООО «СканЛайн»)

ИНН 7802955022

Адрес: 194100, Г. САНКТ-ПЕТЕРБУРГ, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ САМПСОНИЕВСКОЕ, УЛ. КАНТЕМИРОВСКАЯ, Д. 39, ЛИТ. А, ПОМЕЩ. 37-Н, ОФ. 224А

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94420-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микрометры со вставками

Назначение средства измерений

Микрометры со вставками (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.

Описание средства измерений

Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение подвижной пятки микрометра.

Микрометры выпускаются четырех модификаций:

• - МВМ - микрометр для измерения резьбы с отсчетом по шкалам стебля и барабана;

• - МВМЦ - микрометр для измерения резьбы с цифровым отсчетным устройством;

• - МВУ - универсальный микрометр с отсчетом по шкалам стебля и барабана;

• - МВУЦ - универсальный микрометр с цифровым отсчетным устройством.

Микрометры состоят из скобы, в которую с одной стороны вставлена микрометрическая головка, а с другой - подвижная пятка. На микрометрической головке микрометров имеется устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (фрикцион, трещотка). Для закрепления микрометрического винта и подвижной пятки имеются стопорные устройства. Скоба микрометра может иметь черный, серый, синий, зеленый, желтый цвета.

В отверстиях подвижной сменные вставки.

Микрометры с цифровым устройство, которое представляет управлением, с помощью которого включение или выключение микрометра (ON/OFF), кнопка выбора единиц измерений дюймы или миллиметры (UNIT), кнопка выбора абсолютных или относительных измерений (ABS/INC), кнопка установки предварительного значения (SET).

Микрометры отличаются между собой внешним видом, цветом, диапазонами измерений и формой скобы.

Для установки в исходное положение микрометры с верхним пределом диапазона измерений 50 мм и более имеют установочные меры. Измерительные поверхности установочных мер для микрометров модификаций МВУ и МВУЦ плоские, для модификаций МВМ и МВМЦ у установочной меры с одной стороны поверхность коническая, с другой — призматическая.

Метрологические и технические характеристики

Таблица 1 -

Модификация	Диапазон измерений, мм	Цена деления/ дискретность отсчетного устройства, мм	Пределы допускаемой абсолютной погрешности измерений микрометров со вставками, мкм
МВМ	от 0 до 25	0,010	±10
	от 25 до 50	0,010	±15
	от 50 до 75	0,010	±15
	от 75 до 100	0,010	±15
	от 100 до 125	0,010	±25
	от 125 до 150	0,010	±25
	от 150 до 175	0,010	±25
	от 175 до 200	0,010	±25
	от 200 до 225	0,010	±35
	от 225 до 250	0,010	±35
	от 250 до 275	0,010	±35
	от 275 до 300	0,010	±35
МВМЦ	от 0 до 25	0,001	±10
	от 25 до 50	0,001	±15
	от 50 до 75	0,001	±15
	от 75 до 100	0,001	±15
	от 100 до 125	0,001	±25
	от 125 до 150	0,001	±25
	от 150 до 175	0,001	±25
	от 175 до 200	0,001	±25
	от 200 до 225	0,001	±35
	от 225 до 250	0,001	±35
	от 250 до 275	0,001	±35
	от 275 до 300	0,001	±35
МВУ	от 0 до 25	0,010	±4
	от 25 до 50	0,010	±4
	от 50 до 75	0,010	±5
	от 75 до 100	0,010	±5
	от 100 до 125	0,010	±6
	от 125 до 150	0,010	±6
	от 150 до 175	0,010	±7
	от 175 до 200	0,010	±7
	от 200 до 225	0,010	±8
	от 225 до 250	0,010	±8
	от 250 до 275	0,010	±9
	от 275 до 300	0,010	±9

таблицы 1

Модификация	Диапазон измерений, мм	Цена деления/ дискретность отсчетного устройства, мм	Пределы допускаемой абсолютной погрешности измерений микрометров со вставками, мкм
МВУЦ	от 0 до 25	0,001	±4
	от 25 до 50	0,001	±4
	от 50 до 75	0,001	±5
	от 75 до 100	0,001	±5
	от 100 до 125	0,001	±6
	от 125 до 150	0,001	±6
	от 150 до 175	0,001	±7
	от 175 до 200	0,001	±7
	от 200 до 225	0,001	±8
	от 225 до 250	0,001	±8
	от 250 до 275	0,001	±9
	от 275 до 300	0,001	±9

Таблица 2 - Основные

Модификация	Номинальный размер установочной меры, мм	Допускаемое отклонение длины установочной меры от номинального размера, мкм
МВМ, МВМЦ	25; 50	±5
	75; 100	±6
	125;150	±7
	175; 200	±8
	225; 250	±9
	275	±10
МВУ, МВУЦ	25; 50	±4
	75; 100	±5
	125;150	±6
	175; 200	±7
	225; 250	±8
	275	±9

Таблица 3

2.

Отклонение от плоскостности, измерительное усилие, колебание

Ra

Наименование характеристики	Значение
Отклонение от плоскостности плоских измерительных поверхностей установочных мер, мкм, не более	1,2
Измерительное усилие, Н	от 3 до 12
Колебание измерительного усилия, Н, не более	4
Параметр шероховатости измерительных поверхностей вставок и установочных мер Ra по ГОСТ 2789-73, мкм, не более	0,4

Таблица 5 - Комплектность сменных вставок для микрометров модификаций МВУ и МВУЦ Модификация

Плоские (06,5), 2 шт.;

с малыми измерительными поверхностями (02 мм), 2 шт.;

конические (60°), 2 шт.; лезвийные (толщина 0,7 мм), 2 шт.; сферические (R5 мм), 2 шт.; ножевидные (60°), 2 шт.; дисковые (012 мм), 2 шт.

Таблица 6 -

и масса

Модификация	Диапазон измерений, мм	Габаритные размеры, мм, не менее			Масса, кг, не менее
		длина	ширина	высота
МВМ, МВУ	от 0 до 25	135	17	55	0,24
	от 25 до 50	165	17	70	0,30
	от 50 до 75	195	17	85	0,40
	от 75 до 100	225	17	100	0,50
	от 100 до 125	240	17	115	0,60
	от 125 до 150	260	17	130	0,70
	от 150 до 175	280	17	145	0,90
	от 175 до 200	300	17	160	1,00
	от 200 до 225	320	17	175	1,10
	от 225 до 250	340	17	190	1,20
	от 250 до 275	360	17	205	1,30
	от 275 до 300	380	17	220	1,40
МВМЦ, МВУЦ	от 0 до 25	190	20	55	0,35
	от 25 до 50	200	20	70	0,40
	от 50 до 75	230	20	85	0,50
	от 75 до 100	250	20	100	0,60
	от 100 до 125	280	20	115	0,75
	от 125 до 150	310	20	130	0,90
	от 150 до 175	340	20	145	1,15
	от 175 до 200	370	20	160	1,30
	от 200 до 225	400	20	175	1,45
	от 225 до 250	430	20	190	1,60
	от 250 до 275	460	20	205	1,75
	от 275 до 300	490	20	220	1,90

Таблица 7 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, условных измерений1)	50000
1) - Под условным измерением понимают перемещение микрометрического винта до контакта измерительных поверхностей с объектом измерения. При этом перемещение микрометрического винта должно быть не менее 1/3 верхней границы диапазона измерения.

Таблица 8 - Условия

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от +15 до +25 80

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 9 - Комплектность

Наименование	Обозначение	Количество
Микрометр со вставками	-	1 шт.
Установочная мера (для микрометров с верхним пределом измерений от 50 мм и более):	-	1 комплект
Паспорт	-	1 экз.
Футляр	-	1 шт.
Элемент питания (для микрометров модификаций МВМЦ, МВУЦ)	-	1 шт.
Ключ	-	1 шт.
Сменные вставки	-	1 комплект

Сведения о методиках (методах) измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта микрометров.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия QINGHAI MEASURING AND CUTTING TOOLS CO., LTD. «Микрометры со вставками».

Правообладатель

QINGHAI MEASURING AND CUTTING TOOLS CO., LTD, КНР

Адрес: 288, Ningxia Road, Qingdao, 541002 China

Изготовитель

QINGHAI MEASURING AND CUTTING TOOLS CO., LTD, КНР

Адрес: 288, Ningxia Road, Qingdao, 541002 China

Испытательный центр

Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)

Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23

Телефон: +7 (495) 796-92-75

E-mail: info@calibronrmc.ru

Web-сайт: https://calibronrmc.ru/

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314442.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94421-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерений передачи данных NCG

Назначение средства измерений

Системы измерений передачи данных NCG (далее - СИПД) предназначены для измерений количества информации (данных) с целью получения исходных данных приучете объема оказанных услуг электросвязи операторами связи.

Описание средства измерений

СИПД являются функциональными системами, реализованными на аппаратной платформе серверов FusionServer 2288H V5 (далее - оборудование FusionServer 2288H V5).

СИПД реализуют следующие функции: измерение количества информации, сбор подробной учетной информации, статистическая обработка данных о длительности сеансов и количестве информации, сортировка первичной учетной информации, запись, хранение, архивация учетной информации, передача учетной информации в автоматическую систему расчетов и на внешний носитель.

Принцип действия СИПД основан на регистрации IP-адреса абонента, данных измерений длительности сеанса передачи данных и количества переданного объема данных.

Конструктивно СИПД выполнены в виде плат-вычислителей общего назначения и не имеют контурных разграничений в оборудовании FusionServer 2288H V5, которое размещается в аппаратной стойке и состоит из одного или нескольких серверов.

Заводской номер наносится на выдвигающийся «язычок» в правом нижнем углу оборудования FusionServer 2288H V5, в форме шильды, содержащей заводской номер в буквенно-цифровом формате, методом наклеивания.

Внешний вид оборудования FusionServer 2288H V5 с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование не предусмотрено.

Рисунок 1 - Внешний вид СИПД, реализованного на оборудовании FusionServer 2288H V5, размещенном в аппаратной стойке

Программное обеспечение

Специальное программное обеспечение (ПО) СИПД является метрологически значимым. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	NCG
Номер версии (идентификационный номер) ПО	не ниже R21

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Пределы допускаемой разности (расхождения) шкалы времени относительно национальной шкалы времени UTC(SU), с	±1
Диапазон измерений продолжительности сеанса передачи данных, с	от 1 до 3600
Пределы допускаемой абсолютной погрешности измерений продолжительности сеанса передачи данных, с	±1
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных), байт: - при К менее или равно 100 кбайт - при К более 100 кбайт	±10 ±К^10-4
Примечание: К- количество переданной (принятой) информации (данных), байт

Требования к техническим характеристикам: габаритные размеры, масса, напряжение питания, потребляемая мощность, рабочие условия применения отсутствуют, так как СИПД является функциональной частью оборудования FusionServer 2288H V5.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Система измерений передачи данных	NCG	1
Руководство по эксплуатации	ДТРЕ.468261.003РЭ	1
Паспорт	ДТРЕ.468261.003ПС	1

Сведения о методиках (методах) измерений

приведены в разделе 3 «Настройка и методы измерений» руководства по эксплуатации ДТРЕ.468261.003РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении Государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ДТРЕ.468261.003ТУ «Системы измерений передачи данных NCG. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Трилайн-Д» (ООО «Трилайн-Д»)

ИНН 9709079127

Юридический адрес: 109029, г. Москва, вн. тер. г. муниципальный округ Таганский, пр-д Сибирский, д. 2, стр. 9

Изготовитель

Общество с ограниченной ответственностью «Трилайн-Д» (ООО «Трилайн-Д»)

ИНН 9709079127

Адрес: 109029, г. Москва, вн. тер. г. муниципальный округ Таганский, пр-д Сибирский, д. 2, стр. 9

Испытательный центр

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310671.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94422-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы воды в жидких продуктах ВАД-40М

Назначение средства измерений

Анализаторы воды в жидких продуктах ВАД-40М (далее - анализаторы) предназначены для измерений содержания воды в жидких пробах.

Описание средства измерений

Принцип действия анализаторов - измерение электрической ёмкости анализируемой пробы, помещённой в ячейку, представляющую собой электрический конденсатор.

Анализаторы выпускаются в десяти исполнениях, перечисленных в таблице 1. Исполнение анализатора определяется датчиком и блоком управления, которые входят в комплект анализатора. При наличии дополнительных градуировок анализаторы, в зависимости от исполнения, могут отображать содержание воды в твёрдых, сыпучих, гранулированных и пастообразных пробах в режиме индикации.

Таблица 1 -

исполнений

№	Наименование	Обозначение КД	Наименование исполнения
1	Анализатор   воды   в   жидких продуктах ВАД-40М	МЦФА.414613.001	МЦФА.414613.001
	Блок управления	МЦФА.468332.001
	Датчик наливной/насыпной, объём 125 мл	МЦФА.414623.001
	Блок питания БПС-3-06030	-
2	Анализатор   воды в жидких продуктах ВАД-40М	МЦФА.414613.001-01	МЦФА.414613.001-01
	Блок управления	МЦФА.468332.001
	Датчик наливной, объём 230 мл	МЦФА.414623.002
	Блок питания БПС-3-06030	-
3	Анализатор   воды в жидких продуктах ВАД-40М	МЦФА.414613.001-02	МЦФА.414613.001-02
	Блок управления	МЦФА.468332.001
	Датчик наливной/насыпной, объём 200 мл	МЦФА.414623.003
	Блок питания БПС-3-06030	-
4	Анализатор   воды в жидких продуктах ВАД-40М	МЦФА.414613.001-03	МЦФА.414613.001-03

№	Наименование	Обозначение КД	Наименование исполнения
	Блок управления	МЦФА.468332.001
	Датчик наливной, объём 200 мл (воронка)	МЦФА.414623.004
	Блок питания БПС-3-06030	-
5	Анализатор   воды в жидких продуктах ВАД-40М	МЦФА.414613.001-04	МЦФА.414613.001-04
	Блок управления	МЦФА.468332.002
	Датчик наливной/насыпной, объём 125 мл	МЦФА.414623.001
	Блок питания БПС-3-06030	-
6	Анализатор   воды в жидких продуктах ВАД-40М	МЦФА.414613.001-05	МЦФА.414613.001-05
	Блок управления	МЦФА.468332.002
	Датчик наливной, объём 230 мл	МЦФА.414623.002
	Блок питания БПС-3-06030	-
7	Анализатор   воды   в   жидких продуктах ВАД-40М	МЦФА.414613.001-06	МЦФА.414613.001-06
	Блок управления	МЦФА.468332.002
	Датчик наливной/насыпной, объём 200 мл	МЦФА.414623.003
	Блок питания БПС-3-06030	-
8	Анализатор   воды в жидких продуктах ВАД-40М	МЦФА.414613.001-07	МЦФА.414613.001-07
	Блок управления	МЦФА.468332.002
	Датчик наливной, объём 200 мл (воронка)	МЦФА.414623.004
	Блок питания БПС-3-06030	-
9	Анализатор   воды в жидких продуктах ВАД-40М	МЦФА.414613.001-08	МЦФА.414613.001-08
	Блок управления	МЦФА.468332.002
	Датчик наливной, объём 500 мл	МЦФА.414623.005
	Блок питания БПС-3-06030	-
10	Анализатор   воды в жидких продуктах ВАД-40М	МЦФА.414613.001-09	МЦФА.414613.001-09
	Блок управления	МЦФА.468332.002
	Датчик проточный	МЦФА.414623.006
	Блок питания БПС-3-06030	-

Анализаторы представляют собой автономные лабораторные приборы, состоящие из выносного диэлькометрического датчика, электронного блока обработки сигналов и платы индикации. Панель управления (клавиатура анализатора) служит для ввода команд и контрольных параметров.

Пломбирование корпуса анализаторов от несанкционированного доступа не предусмотрено. Общий вид анализаторов приведен на рисунках 1-11.

Заводской номер анализатора имеет цифровой формат и наносится типографским способом на табличку (шильдик), расположенную на задней стенке блока управления и на нижней стенке выносного датчика анализатора. Примеры шильдиков приведены на рисунках 12 и 13.

Нанесение знака поверки на корпус анализатора не предусмотрено.

Рисунок 1 - Внешний вид анализатора в исполнении МЦФА.414613.001 с выносным наливным/насыпным датчиком объёмом 125 мл

Рисунок 2 - Внешний вид анализатора в исполнении МЦФА.414613.001-01 с наливным датчиком объёмом 230 мл

Рисунок 3 - Внешний вид анализатора в исполнении МЦФА.414613.001-02 с наливным/насыпным датчиком объёмом 200 мл

Рисунок 4 - Внешний вид анализатора в исполнении МЦФА.414613.001-03 с датчиком-воронкой объёмом 200 мл

Рисунок 5 - Внешний вид анализатора в исполнении МЦФА.414613.001-04 с выносным наливным/насыпным датчиком объёмом 125 мл

Рисунок 6 - Внешний вид анализатора в исполнении МЦФА.414613.001-05 с наливным датчиком объёмом 230 мл

Рисунок 7 - Внешний вид анализатора в исполнении МЦФА.414613.001-06 с наливным/насыпным датчиком объёмом 200 мл

Рисунок 8 - Внешний вид анализатора в исполнении МЦФА.414613.001-07 с датчиком-воронкой объёмом 200 мл

Рисунок 9 - Внешний вид анализатора в исполнении МЦФА.414613.001-08 с наливным датчиком объемом 500 мл

Рисунок 10 - Внешний вид анализатора в исполнении МЦФА.414613.001-09 с проточным датчиком

Рисунок 11 - Внешний вид блока управления анализатора с указанием мест нанесения шильдика и знака утверждения типа, вид сзади

Наименование исполнения анализатора

Заводской номер анализатора

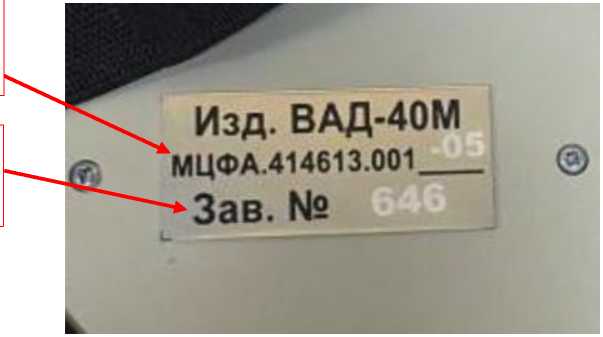

Рисунок 12 - Внешний вид шильдика блока управления анализатора с указанием места нанесения заводского номера анализатора

Обозначение

КД датчика

Заводской номер анализатора

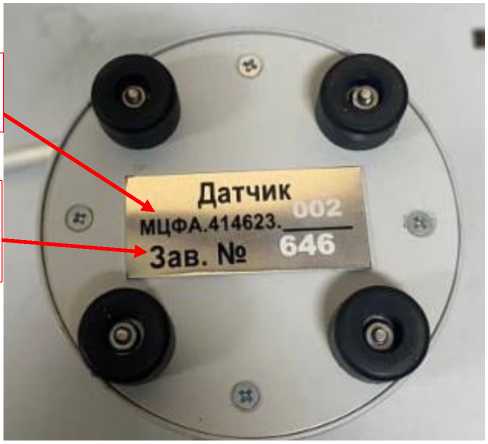

Рисунок 13 - Внешний вид шильдика датчика анализатора с указанием места нанесения заводского номера анализатора

Программное обеспечение

Анализатор оснащён микропроцессором, на который на заводе-изготовителе установлено программное обеспечение (далее - ПО), предназначенное для управления работой анализатора и процессом измерений, а также для хранения и обработки полученных данных. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.

Идентификация ПО осуществляется при каждом запуске анализатора путем вывода текущей версии ПО. В случае успешной сверки его идентификационных данных с образцовыми, зашитыми в память, на экран выводится заставка («ВАД-40М» и текущая версия ПО).

Конструктивно анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи.

Влияние ПО учтено при нормировании метрологических характеристик.

Защита встроенного ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 -

данные ПО

Идентификацио нные данные ПО	Значение
	<м о о о гЛ W  о о s г<1 о Q к г;; r-i Д    40 <о о G S е <■ < а & S S	с*^ о S Р к о К Ю 4 §^ 5 < G	? ? к о о о Н о о Q К г<1 г<1 К 40 40 <о §       2й С S < < ■^' 0 0 0 S S S	о S '^• к о К Ю 4 §^ 5 < 0	00 о § S Р к о К Ю 4 §^ 5 < 0	c^ о S Р к о к ю 4 §^ 5 < 0
Идентификацио нное наименование программного обеспечения	«ВАД- 40М v10.8.7»	«ВАД- 40М v10.8.8»	«ВАД-40М v10.8.9»	«ВАД- 40М v10.8.9»	«ВАД- 40М v10.8.9»	«ВАД- 40М v10.8.9»
Цифровой идентификатор программного обеспечения	VAD10_8 _7.hex	VAD10_ 8_8.hex	VAD10_8_9.h ex	VAD10_9 _0.hex	VAD10_9 _1.hex	VAD10_9 _2.hex
Номер версии (идентификацио нный номер) ПО*	10.X.Y	10.X.Y	10.X.Y	10.X.Y	10.X.Y	10.X.Y

* На дисплее анализатора номер версии указывается после символа «v» или «v.» в виде «10.X.Y», где «10» обозначает метрологически значимую часть ПО, а X и Y (арабские цифры от 0 до 9) описывают метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.).

Метрологические и технические характеристики

Таблица 3 -

Наименование характеристики	Значение
	МЦФА.414613.001 МЦФА.414613.001-02 МЦФА.414613.001-04 МЦФА.414613.001-06	МЦФА.414613.001-01 МЦФА.414613.001-05 МЦФА.414613.001-08 МЦФА.414613.001-09	МЦФА.414613.001-03 МЦФА.414613.001-07
Диапазон измерений массовой (объемной) доли воды в жидких пробах, %	от 0 до 25,0	от 0 до 99,9	от 0 до 1,00
Пределы допускаемой приведенной погрешности1), %	±2,5		±10
Диапазон показаний массовой (объемной) доли воды в твёрдых, сыпучих, гранулированных и пастообразных пробах 2), %	от 0 до 25,0	от 0 до 99,9	-

• ¹⁾ Нормирующим значением является верхняя граница диапазона измерений;

• ²⁾ Пределы допускаемой приведённой погрешности не нормированы.

Таблица 4 - Основные технические

Наименование характеристики	Значение
	о о о S £2 SC к о Ч	о ® § к о К ю 4 5 < G	<м о S А к о к ю ч G	о О о S о S 2 к 40 о 2 5 > S е Д'	о о о S Р S 2 к 40 о 2 5 > S е	1Г) о о о S Р S 2 к 40 о 2 5 > S е	<о о о о S Р S 2 к 40 о 2 5 > S < е	о о о S Р S 2 к 40 о 2 5 > S е	00 о о § S Р к о К Ю 4 5 < G	c^ о S А к о к ю ч s< G Д'
Габаритные размеры, мм, не более
- блок управления
- высота	210	210	210	210	210	210	210	210	210	210
- ширина	100	100	100	100	100	100	100	100	100	100
- длина	40	40	40	40	40	40	40	40	40	40
- датчик
- высота	120	170	170	230	120	170	170	230	430	450
- ширина	80	110	110	120	80	110	110	120	200	200
- длина -    блок    питания, БПС-3-06030	80	100	100	80	80	100	100	80	180	120
- высота	90	90	90	90	90	90	90	90	90	90
- ширина	50	50	50	50	50	50	50	50	50	50
- длина	80	80	80	80	80	80	80	80	80	80

Наименование характеристики	Значение
	о о о S £2 SC о К о Ч	о к о К ю 4 5 < G Д'	<м о § к о К ю ч 0	о О о S Р S 2 к 40 о 2 5 > S е	о о о S Р S 2 к 40 о 2 5 ^• S е	1Г) о о о S Р S 2 к 40 о 2 5 > S е	<о о о о S Р S 2 к 40 о 2 5 > S < е	Г' о о о S Р S 2 к 40 о 2 5 > S е	00 о о § S А к о к ю 4 5 < G	c^ о S Р к о К ю ч s< G
Масса, кг, не более	1,4	1,7	1,7	2,1	1,4	1,7	1,7	2,1	5,0	73
- блок управления	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6
- датчик	0,5	0,8	0,8	1,2	0,5	0,8	0,8	1,2	4,1	6,4
-    блок    питания, БПС-3-06030	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3
Напряжение питания					220 ± 22
переменного тока, В
Частота переменного					50 ± 1
тока, Гц
Потребляемая мощность,      В^А, не более	10
Условия эксплуатации: - диапазон температуры окружающего воздуха,
°C					от +15 до +35
- относительная
влажность воздуха, %, не более						80

Таблица 5 - Показатели надёжности

Наименование характеристики	Значение
Средний срок службы, лет	12
Средняя наработка на отказ, ч, не менее	25000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.

Комплектность средства измерений

Таблица 6 - Комплектность анализатора

Наименование	Обозначение	Количество	Примечание
Анализатор воды в жидких продуктах ВАД-40М в заводской комплектации	ВАД-40М	1 шт.	-
Руководство по эксплуатации	-	1 экз.	-
Паспорт	-	1 экз.	-

В случае использования в сфере государственного регулирования обеспечения единства измерений анализаторы могут применяться в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

МЦФА.414316.001 ТУ «Анализаторы воды в жидких продуктах ВАД-40М. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «МАС» (ООО «МАС»)

ИНН 7804647873

Юридический адрес: 195269, г. Санкт-Петербург, ул. Учительская, д. 23, лит. А, оф. 362

E-mail: info@vad40m.ru

Web-сайт: www.vad40m.ru

Изготовитель

Общество с ограниченной ответственностью «МАС» (ООО «МАС»)

Адрес: 195269, г. Санкт-Петербург, ул. Учительская, д. 23, лит. А, оф. 362 ИНН 7804647873

E-mail: info@vad40m.ru

Web-сайт: www.vad40m.ru

Испытательный центр Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14 E-mail info@vniim.ru Web-сайт www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94423-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи угловых перемещений ЛИР-158В

Назначение средства измерений

Преобразователи угловых перемещений ЛИР-158В (далее преобразователи) предназначены для измерений угловых перемещений.

Описание средства измерений

Конструктивно преобразователи состоят из корпуса и установленных внутри него шпиндельного узла с закрепленным на его роторе измерительным лимбом; считывающей системы, состоящей из светодиодов, индикаторного лимба и фотоприемников; электронной платы, обеспечивающей обработку сигналов, формирование кода и его передачу на внешнее отсчетное устройство.

Для визуализации и последующей обработки применяется модуль интерфейса ЛИР-915-485. Модуль интерфейса ЛИР-915-485 осуществляет счет импульсов, поступающих от преобразователя, преобразует полученную информацию в форму, требуемую для передачи по последовательному каналу стандарта RS485 на персональный компьютер.

Принцип действия преобразователей основан на оптико-электронном сканировании кодовых и инкрементной растровых дорожек измерительного лимба, установленного на роторе преобразователя.

Старшие разряды кода формируются внутренних кольцевых кодовых дорожек, а считыванием внешней растровой дорожки, с применением электронной интерполяции.

К данному типу средства измерений относятся преобразователи угловых перемещений ЛИР-158В с заводскими номерами: 23.356920, 23.356921, 23.356922, 23.356923, 23.356924.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом лазерной гравировки на маркировочной табличке, крепящейся на преобразователе в месте, указанном на рисунках 1 и 2.

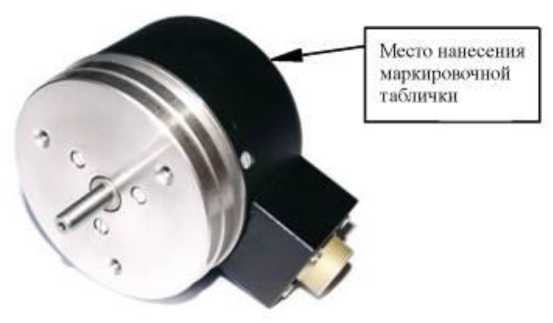

Общий вид преобразователей приведен на рисунке 1. Вид маркировочной таблички приведен на рисунке 2.

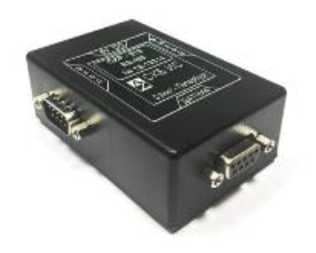

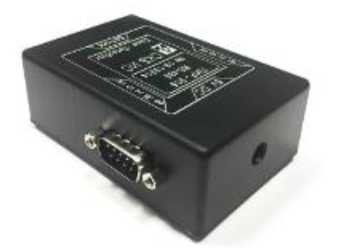

Внешний вид модуля интерфейса ЛИР-915-485 представлен на рисунке 3.

Пломбирование преобразователей не предусмотрено.

Программное обеспечение

Программное обеспечение преобразователей предназначено для сбора измерительной информации, обработки и передачи на внешние устройства хранения.

Все программное обеспечение является метрологически значимым.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование ПО	«СКИФ»
Идентификационное наименование ПО	недоступно пользователю
Номер версии (идентификационный номер) ПО, не ниже	1.8
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений угловых перемещений	от 0° до 360°
Пределы допускаемой абсолютной погрешности измерений угловых перемещений	±150"

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Присоединительный диаметр вала преобразователя, мм	от 4,992 до 5,000
Присоединительный диаметр корпуса преобразователя, мм	от 55,981 до 56,000
Габаритные размеры, мм, не более - длина	79
- ширина	58
- высота	60
Масса без кабеля, кг, не более	0,30
Условия эксплуатации: - температура окружающей среды, °С	от -10 до +25
- относительная влажность воздуха, %	от 10 до 80
Параметры электрического питания - напряжение переменного тока, В	от 211 до 229
- частота переменного тока, Гц	от 49 до 51

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Преобразователь угловых перемещений	ЛИР-158В	1 шт.
Модуль интерфейса ЛИР-915-485	ЛИР-915-485	1 шт.
Комплект соединительных кабелей	-	1 шт.
Блок питания	-	1 шт.
Паспорт	-	1 экз.
CD диск с программным обеспечением	«СКИФ»	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 10 «Порядок работы» паспорта «Преобразователи угловых перемещений ЛИР-158В. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Локальная поверочной схема для средств измерений плоского угла в диапазоне от 0° до 360°  №  РТ-ЛПС-144-445-2024, утвержденная ФБУ «Ростест-Москва»

от 10.04.2024.

Правообладатель

Открытое акционерное общество «Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством» (ОАО «СКБ ИС»)

ИНН 7804144076

Юридический адрес: 195009, г. Санкт-Петербург, Кондратьевский пр-кт, д. 2, лит. А Телефон: +7(812) 334-17-72

Факс: +7(812) 540-29-33

E-mail: lir@skbis.ru

Web-сайт: https://skbis.ru

Изготовитель

Открытое акционерное общество «Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством» (ОАО «СКБ ИС»)

ИНН 7804144076

Адрес: 195009, г. Санкт-Петербург, Кондратьевский пр-кт, д. 2, лит. А

Телефон: +7(812) 334-17-72

Факс: +7(812) 540-29-33

E-mail: lir@skbis.ru

Web-сайт: https://skbis.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94424-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки регулирования малогабаритные БРМ

Назначение средства измерений

Блоки регулирования малогабаритные БРМ (далее - БРМ) предназначены для измерений силы и напряжения постоянного тока.

Описание средства измерений

Принцип действия БРМ основан на аналого-цифровом преобразовании аналоговых или дискретных входных сигналов, в цифровой код.

Конструктивно блоки регулирования малогабаритные БРМ (далее - БРМ) выполнены в виде платы центрального процессора с установленными на ней мезонинами аналогового ввода и/или дискретного ввода/вывода(до четырех мезонинов): ВАС-4, ВДС-4, ФАС-4, ФДС-4.

На лицевой панели расположены:

• - элементы индикации, служащие для отображения текущей информации о параметрах и режимах работы БРМ (светодиоды);

• - три кнопки управления («Сбр. Неиспр.», «Авт./Руч.», «Акт./Пас.»);

• - розетка «LAN» - для обмена информацией по Ethernet.

Измерительные каналы БРМ формируются на основе мезонинов ввода аналоговых сигналов (ВАС-4) и мезонинов ввода дискретных сигналов (ВДС-4). Каждый мезонин содержит четыре измерительных канала.

Каналы формирования аналоговых и дискретных сигналов БРМ формируются на основе мезонинов формирования аналоговых сигналов (ФАС-4) и мезонинов формирования дискретных сигналов (ФДС-4). Каждый мезонин содержит четыре канала.

БРМ могут применяться для измерений и измерительных преобразований выходных сигналов датчиков технологических объектов, с последующим формированием сигналов управления исполнительными механизмами технологических объектов по установленным алгоритмам управления.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на разъем.

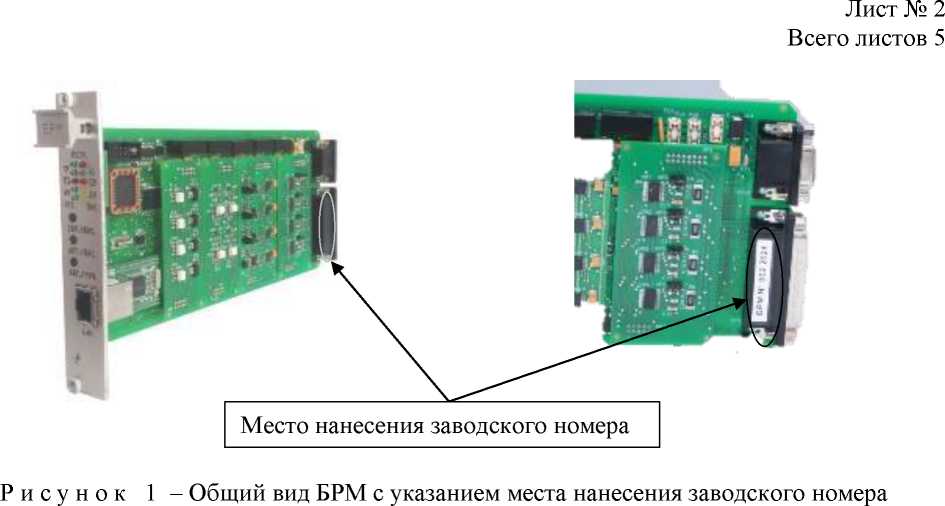

Общий вид БРМ с указанием места нанесения заводского номера представлен на рисунке 1.

Пломбирование БРМ не предусмотрено.

Программное обеспечение

В состав программного обеспечения БРМ входят:

• - базовое программное обеспечение;

• - системное программное обеспечение (метрологически значимая часть);

• - прикладное программное обеспечение.

Функции метрологически значимой части программного обеспечения: сбора, обработки и передачи измеренных значений по Ethernet.

Конструкция БРМ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	fr.exe
Номер версии (идентификационный номер) ПО	не ниже 10.1.1.1
Цифровой идентификатор ПО	недоступен

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2-6.

Таблица 2-

каналов ввода аналоговых сигналов

Наименование характеристики	Значение
Диапазон измерений силы постоянного тока, мА	от 0 до 20
Диапазон измерений напряжения постоянного тока, В	от 0 до 10
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерения силы постоянного тока или напряжения, %	±0,25
Пределы допускаемой приведенной (к диапазону измерений) погрешности в рабочих условиях эксплуатации, %	±0,25•[1+0,05•|t-tн|]*
Примечание: где t - температура, при которой проводится измерение, °С; 1н - температура нормальных условий измерений (1н = +20), °С.

Таблица 3-

каналов ввода

сигналов

Наименование характеристики	Значение
Тип сигнала	дискретный
Рабочий диапазон входного сигнала постоянного тока, В	от 0 до 24 В

Т а б л и ц а 4  - Метрологические характеристики каналов формирования аналоговых

сигналов

Наименование характеристики	Значение
Диапазон формирований силы постоянного тока, мА	от 0 до 20
Диапазон формирований напряжения постоянного тока, В	от 0 до 10
Пределы допускаемой основной приведенной (к диапазону формирований) погрешности формирования силы постоянного тока или напряжения, %	±0,25
Пределы допускаемой приведенной (к диапазону формирований) погрешности в рабочих условиях эксплуатации, %	±0,25•[1+0,05•|t-tн|]*
Примечание: где t - температура, при которой проводится измерение, °С; tn - температура нормальных условий измерений (tn = +20), °С.

Т а б л и ц а 5  - Метрологические характеристики каналов формирования дискретных

сигналов

Наименование характеристики	Значение
Тип выходного ключа	беспотенциальный транзисторный ключ
Максимальное коммутируемое напряжение, В	30
Максимальный ток коммутации, А	0,2

Т а б л и ц а 6 - Общие технические

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от 4,75до 5,25 и от 22,8 до 25,2
Ток, потребляемый БРМ, А, не более
- от источника питания 5,0 В	0,16
- от источника питания 24,0 В	0,25
Габаритные размеры, мм, не более
- высота	129
- ширина	26
- длина	247
Масса, кг, не более	0,3
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +15 до +25
- относительная влажность, %, не более	80
- атмосферное давление, кПа	от 84,0 до 106,7
Условия эксплуатации:
- температура окружающего воздуха, °С	от +10 до +40
- относительная влажность, %, не более	80
- атмосферное давление, кПа	от 84,0 до 106,7

Таблица 7- Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Среднее время наработки на отказ, ч	100000

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Т а б л и ц а 8 - Комплектность

Наименование	Обозначение	Количество
Блок регулирования малогабаритный	БРМ	1 шт.
Паспорт	АВБП.426469.241 ПС	1 экз.
Руководство по эксплуатации	АВБП.426469.241 РЭ	1 экз.
Пульт проверки БРМ	АВБП.441461.023	По согласованию с заказчиком

Сведения о методиках (методах) измерений

приведены в разделе 4 «Использование БРМ» документа АВБП.426469.241 РЭ «Блоки регулирования малогабаритные БРМ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-6 до 100 А»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ТУ 4217-23767649-2009 «Средства программируемой автоматики перестраиваемой структуры. СПА-ПС. Версия 2. Программируемые контроллеры. ПК. Общие технические условия».

Правообладатель

Общество с ограниченной

(ООО «Автоматика-Э»)

ИНН 5503133567

Юридический адрес: 644042, г. Омск, пр-кт Карла Маркса, д. 18/28, помещ. 2П, эт. 2 Телефон: +7 (913) 608-17-66

E-mail: omsk-avt-e@yandex.ru; raskinem@gmail.com

Изготовитель

Общество с ограниченной

(ООО «Автоматика-Э»)

ИНН 5503133567

Адрес: 644042, г. Омск, пр-кт Карла Маркса, д. 18/28, помещ. 2П, эт. 2 Телефон: +7 (913) 608-17-66

E-mail: omsk-avt-e@yandex.ru; raskinem@gmail.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

E-mail: info@ocsm.omsk.ru

Web-сайт: http://csm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94425-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров нефтегазоводяной смеси ЦППН №1 УПСВ «Козловская» АО «Самаранефтегаз»

Назначение средства измерений

Система измерений количества и параметров нефтегазоводяной смеси ЦППН №1 УПСВ «Козловская» АО «Самаранефтегаз» (далее - СИКНС) предназначена для автоматизированных измерений массы и параметров сырой нефти, определения массы нетто сырой нефти.

Описание средства измерений

Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы нефтегазоводяной смеси (далее - нефти) с помощью счетчиков-расходомеров массовых кориолисовых «ЭМИС-МАСС 260» (далее - СРМ). Выходные электрические сигналы измерительных преобразователей СРМ поступают на соответствующие входы комплекса измерительно-вычислительного «ОКТОПУС-Л» («OCTOPUS-L») или вычислителя УПВ-280 (далее - ИВК), который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

Массу нетто нефти определяют, как разность массы нефти и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей, механических примесей и растворенного газа в нефти.

Конструктивно СИКНС состоит из входного коллектора, блока фильтров, блока измерительных линий (БИЛ), блока измерений параметров нефти сырой (далее - БИК), узла подключения передвижной поверочной установки (ПУ), выходного коллектора и системы сбора и обработки информации (далее - СОИ). Технологическая обвязка и запорная арматура СИКНС не допускает неконтролируемые пропуски и утечки нефти.

БИЛ состоит из одной рабочей измерительной линии (ИЛ) и одной контрольно-резервной ИЛ.

БИК выполняет функции непрерывного измерения объемной доли воды в нефти и автоматического отбора объединенной пробы нефти для последующего определения параметров нефти в лаборатории. Отбор представительной пробы нефти в БИК осуществляется через пробозаборное устройство щелевого типа по ГОСТ 2517-2012, установленное на входном коллекторе БИЛ.

Узел подключения передвижной ПУ предназначен для проведения поверки и контроля метрологических характеристик (КМХ) СРМ по передвижной ПУ.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: ИВК, осуществляющие сбор измерительной информации и формирование отчетных данных; автоматизированные рабочие места оператора (далее - АРМ оператора), оснащенные средствами отображения, управления и печати.

В состав СИКНС входят следующие средства измерений (СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКНС

Наименование СИ	Рег. №
Счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260»	77657-20
Датчики давления ЭМИС-БАР 103	72888-18
Термопреобразователи сопротивления ТПС	71718-18
Влагомеры сырой нефти ВСН-2-50-100	24604-12
Влагомеры нефти поточные УДВН-2п	77816-20
Вычислители УПВ-280	53503-13
Комплексы      измерительно-вычислительные      «ОКТОПУС-Л» («OCTOPUS-L»)	76279-19

В состав СИКНС входят показывающие СИ объема, давления и температуры, применяемые для контроля технологических режимов работы СИКНС.

СИКНС обеспечивает выполнение следующих функций:

• - автоматическое измерение массы нефти;

• - автоматизированное вычисление массы нетто нефти;

• - автоматическое измерение объемной доли воды, давления и температуры нефти;

• - автоматический и ручной отбор пробы нефти;

• - поверка и КМХ СРМ по передвижной ПУ, КМХ рабочего СРМ по контрольно-резервному СРМ;

• - отображение, регистрация и хранение результатов измерений, формирование отчётов, протоколов КМХ;

• - защита информации от несанкционированного доступа.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящие в состав СИКНС, обеспечена возможность пломбирования СИ в соответствии с требованиями их описаний типа.

Нанесение знака поверки на СИКНС не предусмотрено.

Заводской № 14018 в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильд-табличку рамы СИКНС.

Программное обеспечение

СИКНС реализовано в ИВК и в АРМ оператора. Идентификационные данные ПО ИВК и АРМ оператора приведены в таблицах 2 и 3.

Уровень защиты ПО СИКНС «высокий» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 2 - Идентификационные данные ПО комплекса измерительно-вычислительного «ОКТОПУС-Л» («OCTOPUS-L») и автоматизированного рабочего места оператора «ПЕТРОЛСОФТ(С)»

Идентификационные данные (признаки)	Значение
	«ОКТОПУС-Л»	«ПЕТРОЛСОФТ(С)»
Идентификационное наименование ПО	Formula.o	SIKNS.dll
Номер версии (идентификационный номер) ПО	1.000	1.0.0.0
Цифровой идентификатор ПО	E4430874	081AC2158C73492AD0 925DB1035A0E71
Алгоритм вычисления контрольной суммы исполняемого кода	CRC32	MD5

Т а б л и ц а 3 - Идентификационные данные ПО вычислителей УПВ-280 и автоматизированного рабочего места оператора на базе ПО «Rate АРМ оператора УУН»

Идентификационные данные (признаки)	Значение
	УПВ-280	«Rate АРМ оператора УУН»
Идентификационное наименование ПО	-	Rate АРМ оператора УУН
Номер версии (идентификационный номер) ПО	2.17	2.3.1.1
Цифровой идентификатор ПО	-	B6D270DB
Алгоритм вычисления контрольной суммы исполняемого кода	-	CRC32

Метрологические и технические характеристики

Т а б л и ц а 4 -

Наименование характеристики	Значение
Диапазон измерений расхода, т/ч	от 25 до 700
Пределы допускаемой относительной погрешности измерений массы нефтегазоводяной смеси, %	±0,25
П р и м е ч а н и е - пределы допускаемой относительной погрешности определения массы нетто нефти в составе нефтегазоводяной смеси нормируются в соответствии с документом: «ГСИ. Масса нефтегазоводяной смеси. Методика измерений системой   измерений   количества   и   параметров   нефтегазоводяной   смеси ЦППН №1 УПСВ «Козловская» АО «Самаранефтегаз». Свидетельство об аттестации № 20-03228-010-56-RA.RU.311959-2024.

Т а б л и ц а 5 - Технические характеристики

Наименование характеристики	Значение
Измеряемая среда	нефтегазоводяная смесь
Характеристики измеряемой среды: - давление, МПа
- температура, °С	от 0,1 до 6,0
- кинематическая вязкость, мм2/с	от 0 до +50
- плотность обезвоженной дегазированной нефтегазоводяной	от 0 до 100
смеси, приведенная к стандартным условиям, кг/м3
- объемная доля воды, %,	от 820 до 950
- массовая концентрация хлористых солей, мг/дм3	от 0 до 100
- массовая доля механических примесей, %	от 100 до 10 000
- объемная доля растворенного газа при стандартных условиях	от 0,01 до 0,09
в единице объема нефтегазоводяной смеси при рабочих условиях,
м3/м3	от 0 до 10
- содержание свободного газа, %	отсутствует
Параметры электрического питания:
- напряжение переменного тока, В	380±38, 220±22
- частота переменного тока, Гц	50±1
Условия эксплуатации:
- температура окружающего воздуха, °С	от -40 до +40
- относительная влажность воздуха, %	от 5 до 95
- атмосферное давление, кПа	от 99,1 до 101,325
Режим работы СИ	непрерывный

Т а б л и ц а 6 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	20

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.

Комплектность средства измерений

Т а б л и ц а 7 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Система измерений количества и параметров нефтегазоводяной смеси ЦППН №1 УПСВ «Козловская» АО «Самаранефтегаз»	-	1
Инструкция по эксплуатации	-	1
Методика поверки	-	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса нефтегазоводяной смеси. Методика измерений системой

ЦППН №1 УПСВ «Козловская» АО «Самаранефтегаз». Свидетельство об аттестации № 20-03228-010-56-RA.RU.311959-2024.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.2.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Самаранефтегаз» (АО «Самаранефтегаз») ИНН 6315229162

Юридический адрес: 443071, г. Самара, Волжский пр-кт, д. 50 Телефон: +7 (846) 333-02-32

Изготовитель

Акционерное общество «Самаранефтегаз» (АО «Самаранефтегаз»)

ИНН 6315229162

Адрес: 443071, г. Самара, Волжский пр-кт, д. 50 Телефон: +7 (846) 333-02-32

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: (843) 567-20-10, 8-800-700-68-78

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94426-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы газовые промышленные ProGC

Назначение средства измерений

Хроматографы газовые промышленные ProGC (далее предназначены для качественного и количественного анализа искусственных объектов.

Описание средства измерений

Принцип действия хроматографов основан на разделении на колонке и последующем детектировании компонентов пробы с по теплопроводности (ДТП), пламенно-ионизационного (ПИД), пламенно-фотометрического (ПФД), ионизационного импульсного разряда (ДИИР).

Конструктивно хроматограф представляет единый корпус, внутри которого смонтированы блоки электроснабжения, пробоотбора, термостата колонок, система защиты от внутреннего давления и детекторы. На лицевой панели расположен дисплей, посредством которого осуществляется управление хроматографом и отображение результатов измерений.

Хроматографы изготавливаются в двух модификациях: ProGC-3500 и ProGC-3600. Обе модификации предназначены для настенного монтажа.

В модификации ProGC-3500 возможно использование двух

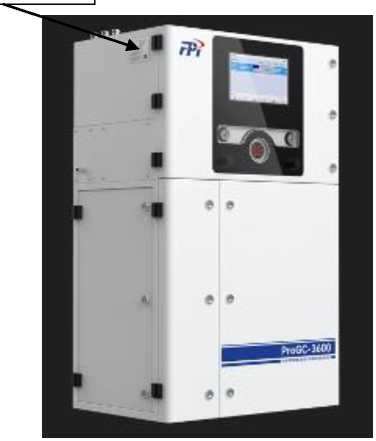

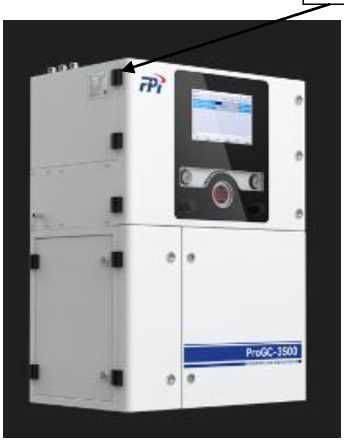

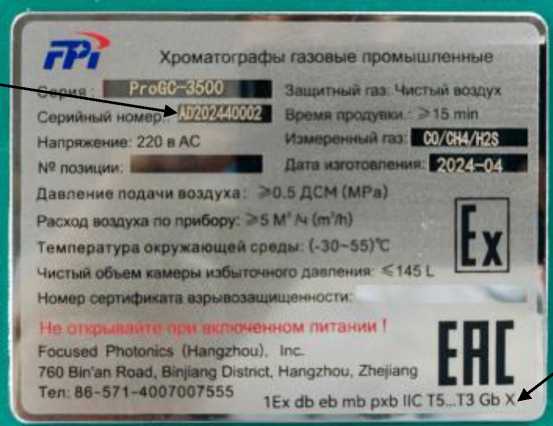

Место размещения таблички (шильда)

Программное обеспечение

Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для хроматографов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей. Также ПО обеспечивает управление, настройку и диагностику состояния хроматографа с помощью управляющей панели.

Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ProGC.HMIE
Номер версии (идентификационный номер ПО), не ниже	2.3.6

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Уровень флуктуационных шумов нулевого сигнала, не более:	2^10-4
- ДТП, В
- ПИД, А	3^10-13
- ПФД, А	2^10-12
- ДИИР, А	1-10-11
Предел детектирования, не более:	2^10-11
- ДТП по метану, г/см3
- ДТП по диоксиду углерода, г/см3	4^10-9
- ДТП по водороду, г/см3	3^10-10
- ПИД по метану, г/с	4^10-11
- ПФД по сероводороду, гS/с	2^10-12
- ДИИР по водороду, г/с	1-10-11
Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала (площади пика), %
- ДТП по метану	1
- ДТП по диоксиду углерода	1
- ДТП по водороду	1
- ПИД по метану	1
- ПФД по сероводороду	3
- ДИИР по водороду	2
Пределы допускаемого относительного изменения выходного
сигнала (площади пика) за 48 часов непрерывной работы, %	±3

Таблица 3 - Основные технические

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	220
- частота переменного тока, Гц	50±1
Потребляемая мощность, Вт, не более	800
Габаритные размеры, мм, не более: ProGC-3500
- ширина	650
- глубина	445
- высота	910
ProGC-3600
- ширина	650
- глубина	445
- высота	1110
Масса, кг, не более: - ProGC-3500	100
- ProGC-3600	100

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более - атмосферное давление, кПа	от 0 до +50 95 от 84 до 107
Условия хранения: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более	от -30 до +55 95
Степень защиты от внешних воздействий	IP54
Маркировка взрывозащиты	1Ex db eb mb pxb IIC T5 T3 Gb X
Выходные сигналы	2 * RS485@Modbus (расширяемый) 1 RJ45 Modbus TCP/ IP (расширяемый)

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10
Средняя наработка до отказа, ч, не менее	30000

Знак утверждения типа

наносится на титульный лист руководства пользователя типографским способом

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Хроматограф газовый промышленный модификация модификация	ProGC ProGC-3500 ProGC-3600	1 шт. по заказу по заказу
Детекторы по теплопроводности пламенно-ионизационный пламенно-фотометрический ионизационного импульсного разряда	ДТП ПИД ПФД ДИИР	по заказу по заказу по заказу по заказу
Руководство пользователя	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

Применение средств измерений в обеспечения единства измерений осуществляется в методиками (методами) измерений.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об Государственной поверочной схемы для средств измерений содержания в газовых и газоконденсатных средах»;

ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие требования и методы испытаний»;

Стандарт предприятия Focused Photonics (Hangzhou) Inc.

Правообладатель

Focused Photonics (Hangzhou) Inc., КНР

Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China Телефон: +86 571 8501 2188-7558; факс: +86 571 85012188-1018 E-mail: fpi-online@fpi-inc.com

Web-сайт: www.fpi-inc.com

Изготовитель

Focused Photonics (Hangzhou) Inc., КНР

Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China Телефон: +86 571 8501 2188-7558; факс: +86 571 85012188-1018 E-mail: fpi-online@fpi-inc.com

Web-сайт: www.fpi-inc.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94427-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) ООО «Автозавод «АГР»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Автозавод «АГР» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее - АРМ), устройство синхронизации системного времени (далее - УССВ), программное обеспечение (далее - ПО) «АльфаЦЕНТР» и каналообразующую аппаратуру.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин. Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков посредством каналообразующей аппаратуры поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации, хранение измерительной информации.

На верхнем, втором уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование и оформление отчетных документов.

Сервер БД ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet с использованием электронной подписи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (далее - ОРЭМ).

АИИС КУЭ также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК и ИВК. АИИС КУЭ оснащена устройством синхронизации времени, принимающим сигналы точного времени от навигационных систем ГЛОНАСС/GPS.

УССВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УССВ более чем на ±1 с. Сервер БД обеспечивает автоматическую коррекцию часов счетчиков. Часы счетчиков синхронизируются от часов сервера БД с периодичностью 1 раз в сутки, коррекция часов счетчиков проводится при расхождении часов счетчиков и сервера БД более чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств с фиксацией времени до и после коррекции или величиной коррекции времени, на которую было скорректировано устройство.

Журналы событий сервера БД отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№ 1311) в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером БД в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПО «АльфаЦЕНТР» Библиотека ac metrologv.dll
Номер версии (идентификационный номер) ПО	не ниже 12.01
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов (далее - ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

о S о к	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	УССВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	РТП 10 кВ ООО Автозавод АГР, РУ-10 кВ Ввод 1 яч. А01	TPU 45.23 Кл. т. 0,5S Ктт 1600/5 Рег. № 17085-98	TJP4.0 Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 17083-08	A1805RALQ- P4GB-DW-4 Кл. т. 0,5S/1 Рег. № 31857-06	УСВ-3 Рег. № 64242-16	активная реактивная	±1,2 ±2,8	±4,0 ±6,9
2	РТП 10 кВ ООО Автозавод АГР, РУ-10 кВ Ввод 2 яч. А17	TPU 45.23 Кл. т. 0,5S Ктт 1600/5 Рег. № 17085-98	TJP4.0 Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 17083-08	A1805RALQ- P4GB-DW-4 Кл. т. 0,5S/1 Рег. № 31857-06		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
Пределы допускаемой погрешности СОЕВ ^ИИС КУЭ, с							±5

Примечания:

• 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3. Погрешность в рабочих условиях указана при cos ф = 0,8 инд, 1=0,02^1ном и температуре окружающего воздуха в месте расположения счетчиков от -40 °C до +65 °C.

• 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.

• 5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 6. Допускается замена УССВ на аналогичные утвержденного типа.

• 7. Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 8. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на ^ИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические

ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	2
Нормальные условия:
- параметры сети:
- напряжение, % от ином	99 до 101
- ток, % от 1ном	100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos ф	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации:
- параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- частота, Гц	от 49,5 до 50,5
- коэффициент мощности cos ф	от 0,5 инд до 0,8 емк
- температура окружающей среды для ТТ и ТН, оС - температура окружающей среды в месте расположения	от -45 до +40
счетчиков электроэнергии, оС	от -40 до +65
- температура окружающей среды в месте расположения о	от +10 до +30
сервера, оС
- температура окружающей среды в месте расположения УССВ, оС	от -25 до +60
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики электроэнергии: - среднее время наработки на отказ, ч, не менее	120000
- среднее время восстановления работоспособности, ч УССВ:	2
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации:
Счетчики электроэнергии: - тридцатиминутный профиль нагрузки, сут, не менее	45
- при отключении питания, год, не менее Сервер: - хранение результатов измерений и информации состояний	30
средств измерений, год, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал сервера БД:

• - изменения значений результатов измерений;

• - изменения коэффициентов трансформации измерительных ТТ и ТН;

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и сервере БД.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

-счётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера БД;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счётчика;

• - сервера БД.

Возможность коррекции времени в:

• - счётчиках (функция автоматизирована);

• - сервере БД (функция автоматизирована).

Возможность сбора информации:

• - о состоянии средств измерений;

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы паспорта-формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	TPU 45.23	6
Трансформаторы напряжения	TJP4.0	6
Счетчики электрической энергии трехфазные многофункциональные	A1805RALQ-P4GB-DW-4	2
Устройство синхронизации времени	УСВ-3	1
Программное обеспечение	«АльфаЦЕНТР»	1
Паспорт-формуляр	ПЭС.411711.АИИС.1311 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Автозавод «АГР», аттестованном ООО «Спецэнергопроект», г. Москва, уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Петроэлектросбыт» (АО «ПЭС»)

ИНН 7812013775

Юридический адрес: 195009, г. Санкт-Петербург, ул. Михайлова, д. 10, лит. А, помещ. 1Н

Телефон: (812) 334-76-01

E-mail: pes@pes.spb.ru

Web-сайт: www.petroelektrosbyt.ru

Изготовитель

Акционерное общество «Петроэлектросбыт» (АО «ПЭС»)

ИНН 7812013775

Адрес: 195009, г. Санкт-Петербург, ул. Михайлова, д. 10, лит. А, поещм. 1Н Телефон: (812) 334-76-01

E-mail: pes@pes.spb.ru

Web-сайт: www.petroelektrosbyt.ru

Испытательный центр

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600029, г. Владимир, ул. Аграрная, д. 14А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312736.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94428-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ВН

Назначение средства измерений

Трансформаторы тока ВН (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, автоматики, сигнализации и управления в электрических установках частотой 50 Гц.

электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.

Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток. Магнитопровод и вторичные обмотки трансформаторов заключены в пластмассовый корпус. Трансформаторы по принципу конструкции - шинные и проходные, по виду изоляции - с литой изоляцией.

Структура условного обозначения модификаций трансформаторов:

Обозначение назначения трансформатора:

Р, Р2, Р3 - защита;

отсутствует - измерение.

Параметр, определяющий тип корпуса трансформатора:

I; II; III;

М9;

08 или 012.

Параметр, определяющий размер окна сердечника трансформатора (только для типа корпуса I; II; III): 30; 40; 50; 80; 100; 120; 130.

Номинальное напряжение трансформатора:

0,66 CT- соответствует напряжению 0,66 кВ;

0,69 CT- соответствует напряжению 0,69 кВ.

Тип трансформатора.

Трансформаторы с корпусом типа М9 изготавливаются в двух исполнениях: с квадратным корпусом черного цвета и круглым корпусом белого цвета.

Заводской номер наносится на маркировочную наклейку трансформаторов типографским методом в виде цифрового кода.

Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-2. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

Тип корпуса I

Тип корпуса II

Тип корпуса III

Рисунок 1 - Общий вид трансформаторов с типами корпусов I, II, Ш с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Рисунок 2 - Общий вид трансформаторов с типами корпусов M9, 08 и 012 с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Наибольшее рабочее напряжение, кВ	0,72
Номинальное напряжение, кВ	0,66; 0,69
Номинальное значение частоты переменного тока, Гц	50
Номинальный первичный ток, А	от 5 до 5000
Номинальный вторичный ток, А	1 или 5
Количество вторичных обмоток	от 1 до 3
Класс точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты	0,5; 1 5P;10P
Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А	от 5 до 20
Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 1, В^А	от 2,5 до 5
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета	от 5 до 20
Номинальная предельная кратность обмоток для защиты	от 5 до 20

Таблица 2 - Технические

Наименование характеристики	Значение
Габаритные размеры (длина х ширина х высота), мм, не более	145x220x55
Масса, кг, не более	6
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °C, %	от -30 до +70 до 95

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	30
Средняя наработка до отказа, ч	80000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ВН	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Методы измерений» документа «Трансформаторы тока BH. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

«Трансформаторы тока ВН. Стандарт предприятия».

Правообладатель

Hangzhou BH Electric Apparatus Co., Ltd, Китай

Адрес юридического лица: 41 Sanhe Road, Jiande, Zhejiang Province, 311600, China

Изготовитель

Hangzhou BH Electric Apparatus Co., Ltd, Китай

Адрес: 41 Sanhe Road, Jiande, Zhejiang Province, 311600, China

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

Регистрационный № 94428-25

Характер производства: серийное

Дата утверждения акта испытаний, на основании которого принято решение об утверждении типа средств измерений: 16.10.2024

Заводские, серийные номера или буквенно-цифровые обозначения средств измерений, изготовленных для испытаний и (или) представленных на испытания: № 107855 (модификация BH-0,66 CT-M9), № 107860 (модификация BH-0,66 CT-120III-P3), № 107863 (модификация BH-0,66 CT-120III), № 107859 (модификация BH-0,69 CT-50II-P), № 107856 (модификация BH-0,69 CT-08)

Код идентификации производства средств измерений: ОС

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94429-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Лента измерительная Л10Н3

Назначение средства измерений

Лента измерительная Л10Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.

Описание средства измерений

Принцип действия ленты основан на сравнивании измеряемого размера со шкалой ленты.

К ленте измерительной данного типа относится лента измерительная Л10Н3 зав. № 16790.

Лента измерительная Л10Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - слева направо. Штрихи шкалы и оцифровка - светлые на темном фоне.

На обоих концах ленты закреплены вытяжные кольца.

Заводской номер в виде цифрового обозначения, состоящей нанесен методом лазерной гравировки на конце ленты.

Общий вид ленты представлен на рисунке 1.

Рисунок 1 - Общий вид ленты

Пломбирование ленты не предусмотрено.

Нанесение знака поверки на ленту не предусмотрено.

Метрологические и технические характеристики

Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице 1, 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная длина шкалы, м	10
Цена деления шкалы, мм	1
Диапазон измерений длины, м	от 0,001 до 10
Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20 °С, мм: - миллиметрового; - сантиметрового; - дециметрового и метрового; 5 м; 10 м	± 0,1 ± 0,2 ± 0,3 ± 0,5 ± 1,0
Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м	± (10 + 10 • L)

Таблица 2 - Технические характеристики.

Наименование характеристики	Значение
Ширина ленты измерительной, мм	16 ± 0,2
Толщина ленты измерительной, мм	от 0,20 до 0,25
Ширина штриха ленты измерительной, мм	0,20 ± 0,05
Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более	30'
Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более	0,5
Масса, кг, не более	0,42
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от +17 до +23 60±20
Средний срок службы, лет, не менее	2

Знак утверждения типа

наносят на титульный лист «Паспорта» типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Кол-во
Лента измерительная зав. № 16790	Л10Н3	1 шт.
Паспорт	-	1 шт.
Методика поверки	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Назначение и использование» паспорта на ленту измерительную Л10Н3.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».

Правообладатель

Общество с ограниченной ответственностью «Опика» (ООО «Опика»)

ИНН 7729516572

Юридический адрес: 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв. 150 Телефон: +7 (495) 921-22-96

Изготовитель

Общество с ограниченной ответственностью «Опика» (ООО «Опика») ИНН 7729516572

Адрес: 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв. 150 Телефон: +7 (495) 921-22-96

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)

Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173

Телефон: (863)290-44-88, факс: (863)291-08-02

E-mail: info@rostcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30042-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94430-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры буйковые LC3244LD

Назначение средства измерений

Уровнемеры буйковые LC3244LD (далее - уровнемеры) для контактного измерения уровня жидкостей и/или уровня раздела жидкостей.

Описание средства измерений

Принцип действия измерений уровня основан на измерении веса буйка при его погружении в жидкость. Буёк перемещается путём наматывания/разматывания троса на барабан. Используя значения текущего угла поворота барабана, уровнемер и дистанцию от заданного нулевого положения буйка до поверхности жидкости, раздела жидкостей, дна резервуара и рассчитывает значение уровня.

Уровнемер состоит из буйка, присоединённого к тросу, механической с торсионной трубкой и электроприводом, служащей для перемещения измерительного преобразователя и камеры.

Измерительный преобразователь обрабатывает электрический сигнал, пропорциональный повороту торсионной трубки, и преобразует его в цифровое значение уровня жидкости (уровня раздела жидкостей), отображаемое на дисплее датчика уровня, выходные электрические сигналы.

Уровнемеры с камерой устанавливаются на стенке резервуара таким образом, что в камере создаются условия, аналогичные условиям в резервуаре.

Уровнемеры могут передавать измеренный параметр по токовому выходу (4 - 20) мА с наложенным протоколом HART, по интерфейсу RS-485 с использованием протокола Modbus, а также по технологии Foundation Fieldbus.

Общий вид уровнемеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (лазерной гравировкой) в виде цифрового обозначения, состоящего из арабских цифр, а также знак утверждения типа наносятся на маркировочную табличку на корпус преобразователя. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

Рисунок 1 - Внешний вид уровнемеров LC3244LD и указание мест нанесения заводского номера и знака утверждения типа

[Н[iiF" уровнемер буйковый

Тип: LC3244LD_______________________________

Модель:__________________________________

Номер позиции;____________________________

Диапазонизмервний;________________________

Напряжение электропитания:_________________

Погрешность:_________Тенпераура:_________

Выходной сигнал:__________________________

Маркировка варывобезопасности:____________

н Омер со ртиф и ката:___________________________

Давление:_______Заводской номер;_________

SHANGHAI XING5HEN INSTRUMENT СО,, LTD.

No 8, Xuaiutiong Road, Pudong IDIatrtct, Shanghai. China, 201389 www.Kingslien.com

Рисунок 2 - Пример маркировочной таблички

Программное обеспечение

Программное обеспечение (далее - ПО) уровнемера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.

Встроенное ПО выполняет функции обработки измерительной информации, отображения её на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PACT WARE 5.0
Номер версии (идентификационный номер) ПО	5.0.2.22.NET 4.0.30319.42000

Метрологические и технические характеристики

Таблица 2 -

Наименование параметра	Значение параметра
Верхний предел диапазона измерений уровня жидкости, мм	от 300 до 8000
Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений уровня, %	±0,2; ±0,5

Таблица 3 - Технические характеристики

Наименование параметра	Значение
Давление измеряемой среды, МПа, не более	42
Диапазон температур измеряемой среды, °С	от -196 до +500
Плотность измеряемой среды, кг/м3, не более	2000
Напряжение питания постоянного тока, В	24
Маркировка взрывозащиты	1Ex db IIC T6 Gb Х 1Ex db IIC T4 Gb Х Ga/Gb Ex ia/ db IIC T6 Х Ga/Gb Ex ia/ db IIC T4 Х
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 (IEC 60529)	IP66
Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды для ЖК-дисплея, °С - относительная влажность окружающей среды, % - атмосферное давление, кПа	от -55 до +55 от +5 до +40 до 98 от 86 до 108

Таблица 4 - Показатели надёжности

Наименование параметра	Значение
Средняя наработка на отказ, ч	75000
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Уровнемер	LC3244LD	1 шт.
Руководство по эксплуатации*	SXI.LC3244LD РЭ	1 экз.
Паспорт	SXI.LC3244LD ПС	1 экз.
Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки.

Сведения о методиках (методах) измерений

приведены в пункте Il.a руководства по эксплуатации SXI.LC3244LD РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Техническая документация «Shanghai Xingshen Instrument Co., Ltd», КНР.

Правообладатель

«Shanghai Xingshen Instrument Co., Ltd», КНР

Адрес: No.8, Xuanzhong Road, Xuanqiao Town, PuDong New Area, Shanghai, China 201399

Телефон: +86-021-58308800

Факс: +86-021-58309955

E-mail: foxc@xingshen.com

Web-сайт: en.xingshen.com

Изготовитель

«Shanghai Xingshen Instrument Co., Ltd», КНР

Адрес: No.8, Xuanzhong Road, Xuanqiao Town, PuDong New Area, Shanghai, China 201399

Телефон: +86-021-58308800

Факс: +86-021-58309955

E-mail: foxc@xingshen.com

Web-сайт: en.xingshen.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

E-mail: info@rostest.ru

Телефон/факс: +7 (495) 437-37-29 / 437-56-66

Web-сайт: https://www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94431-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колбы мерные Reatorg класса А

Назначение средства измерений

Колбы мерные Reatorg класса А (далее - колбы) предназначены для измерений объема жидкости.

Описание средства измерений

Колбы представляют собой стеклянные сосуды грушевидной формы с плоским или незначительно вогнутым дном и длинной цилиндрической горловиной со шлифом. Колбы комплектуются пробками из полиэтилена или из стекла. Стекло может быть прозрачным неокрашенным или прозрачным янтарного оттенка для работы со светочувствительными растворами. На цилиндрической части горловины колб нанесена делительная отметка, соответствующая номинальной вместимости колб при температуре 20 °С.

Колбы изготавливаются в следующих исполнениях: колбы мерные Reatorg класса А с пробками из полиэтилена, колбы мерные Reatorg класса А из стекла янтарного оттенка с пробками из полиэтилена, колбы мерные Reatorg класса А со стеклянными пробками, колбы мерные Reatorg класса А из стекла янтарного оттенка со стеклянными пробками.

Принцип действия колб основан на измерении определенного объема жидкости (приведенного к температуре 20 °С), содержащейся в колбе, при наполнении ее до делительной отметки.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из прописных латинских букв и арабских цифр по системе нумерации изготовителя, наносится на горловину колбы с помощью водостойкой наклейки.

Общий вид колб представлен на рисунках 1-4, место нанесения серийного номера представлено на рисунке 5.

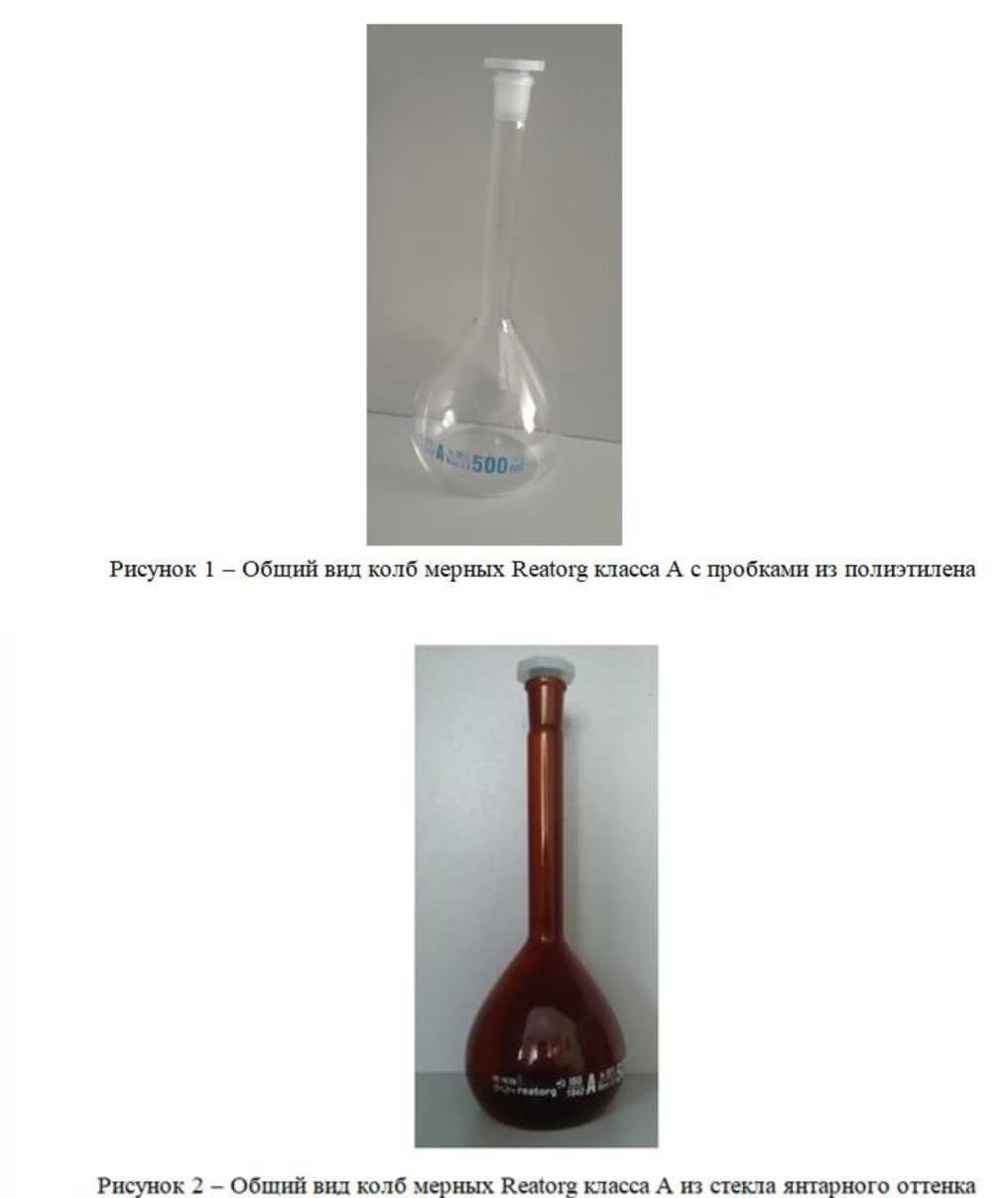

с пробками из полиэтилена

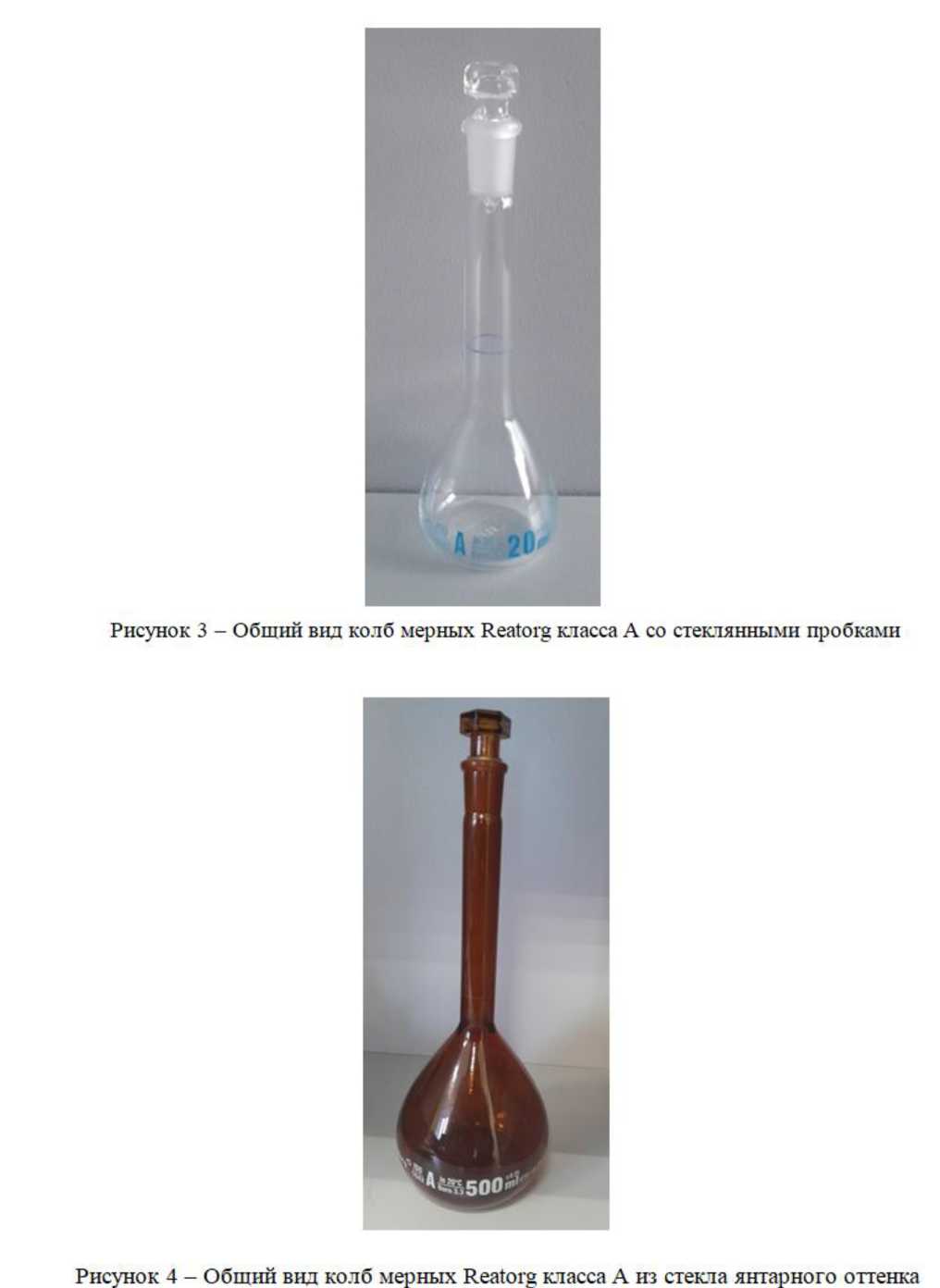

со стеклянными пробками

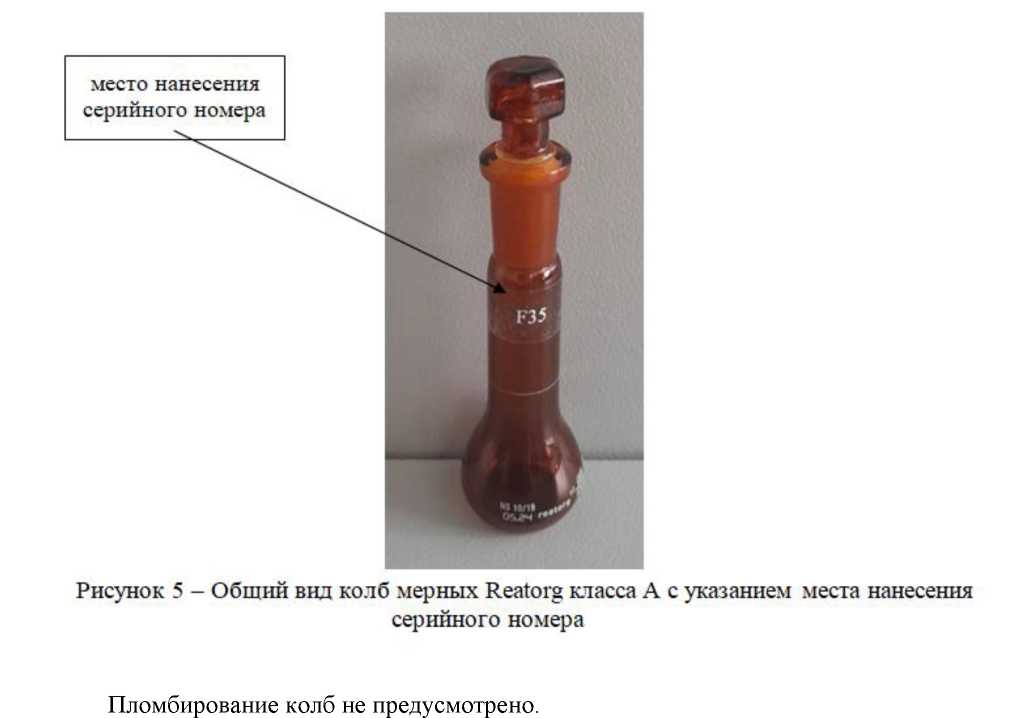

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Исполнение	Каталожный номер	Номинальная вместимость, мл	Пределы допускаемой абсолютной погрешности номинальной вместимости при 20°С, мл
1	2	3	4
Колба мерная Reatorg класса А с пробкой из полиэтилена	RTR130.202.01	5	±0,040
	RTR.130.202.02	10	±0,040
	RTR.130.202.02A	20	±0,040
	RTR.130.202.03	25	±0,040
	RTR.130.202.04	50	±0,060
	RTR.130.202.04B	50	±0,100
	RTR.130.202.05B	100	±0,100
	RTR.130.202.05	100	±0,100
	RTR.130.202.06	200	±0,150
	RTR.130.202.07	250	±0,150
	RTR.130.202.08	500	±0,250
	RTR.130.202.09	1000	±0,400
	RTR.130.202.10	2000	±0,600
	RTR.130.202.11	5000	±1,200

1	2	3	4
Колба мерная Reatorg класса А из стекла янтарного оттенка с пробкой из полиэтилена	RTR.130.202.01A	5	±0,040
	RTR.130.202.02AB	10	±0,040
	RTR.130.202.03A	20	±0,040
	RTR.130.202.04A	25	±0,040
	RTR.130.202.05A	50	±0,060
	RTR.130.202.05AB	50	±0,100
	RTR.130.202.06AB	100	±0,100
	RTR.130.202.06A	100	±0,100
	RTR.130.202.07A	200	±0,150
	RTR.130.202.08A	250	±0,150
	RTR.130.202.09A	500	±0,250
	RTR.130.202.10A	1000	±0,400
	RTR.130.202.11A	2000	±0,600
Колба мерная Reatorg класса А со стеклянной пробкой	RTR.130.234.01	5	±0,040
	RTR.130.234.02	10	±0,040
	RTR.130.234.03	20	±0,040
	RTR.130.234.04	25	±0,040
	RTR.130.234.05	50	±0,060
	RTR.130.234.06	50	±0,100
	RTR.130.234.07	100	±0,100
	RTR.130.234.08	100	±0,100
	RTR.130.234.09	200	±0,150
	RTR.130.234.10	250	±0,150
	RTR.130.234.11	500	±0,250
	RTR.130.234.12	1000	±0,400
	RTR.130.234.13	2000	±0,600
	RTR.130.234.14	5000	±1,200
Колба мерная Reatorg класса А из стекла янтарного оттенка со стеклянной пробкой	RTR.130.234.01 А	5	±0,040
	RTR.130.234.02A	10	±0,040
	RTR.130.234.03 А	20	±0,040
	RTR.130.234.04А	25	±0,040
	RTR.130.234.05А	50	±0,060
	RTR.130.234.06А	50	±0,100
	RTR.130.234.07А	100	±0,100
	RTR.130.234.08А	100	±0,100
	RTR.130.234.09А	200	±0,150
	RTR.130.234.10А	250	±0,150
	RTR.130.234.11А	500	±0,250
	RTR.130.234.12А	1000	±0,400
	RTR.130.234.13А	2000	±0,600

Таблица 2 - Технические

Исполнение	Каталожный номер	Номинальная вместимость, мл	Диаметр сферической части колбы, мм	Высота колбы, мм	Обозначение конуса
1	2	3	4	5	6
Колба мерная Reatorg класса А с пробкой из полиэтилена	RTR130.202.01	5	22±1,5	70±5	10/19
	RTR.130.202.02	10	27±1,5	90±5	10/19
	RTR.130.202.02A	20	37±1,5	110±5	10/19
	RTR.130.202.03	25	40±1,5	110±5	10/19
	RTR.130.202.04	50	50±1,5	140±5	12/21
	RTR.130.202.04B	50	50±1,5	140±5	14/23
	RTR.130.202.05B	100	62±1,5	170±5	12/21
	RTR.130.202.05	100	62±1,5	170±5	14/23
	RTR.130.202.06	200	77±1,5	210±5	14/23
	RTR.130.202.07	250	82±1,5	220±5	14/23
	RTR.130.202.08	500	102±1,5	260±5	19/26
	RTR.130.202.09	1000	127±2	300±5	24/29
	RTR.130.202.10	2000	162±2	370±5	29/32
	RTR.130.202.11	5000	218±3	475±5	34/35
Колба мерная Reatorg класса А из стекла янтарного оттенка с пробкой из полиэтилена	RTR.130.202.01A	5	22±1,5	70±5	10/19
	RTR.130.202.02AB	10	27±1,5	90±5	10/19
	RTR.130.202.03A	20	37±1,5	110±5	10/19
	RTR.130.202.04A	25	40±1,5	110±5	10/19
	RTR.130.202.05A	50	50±1,5	140±5	12/21
	RTR.130.202.05AB	50	50±1,5	140±5	14/23
	RTR.130.202.06AB	100	62±1,5	170±5	12/21
	RTR.130.202.06A	100	62±1,5	170±5	14/23
	RTR.130.202.07A	200	77±1,5	210±5	14/23
	RTR.130.202.08A	250	82±1,5	220±5	14/23
	RTR.130.202.09A	500	102±1,5	260±5	19/26
	RTR.130.202.10A	1000	127±2	300±5	24/29
	RTR.130.202.11A	2000	162±2	370±5	29/32
Колба мерная Reatorg класса А со стеклянной пробкой	RTR.130.234.01	5	22±1,5	70±5	10/19
	RTR.130.234.02	10	27±1,5	90±5	10/19
	RTR.130.234.03	20	37±1,5	110±5	10/19
	RTR.130.234.04	25	40±1,5	110±5	10/19
	RTR.130.234.05	50	50±1,5	140±5	12/21
	RTR.130.234.06	50	50±1,5	140±5	14/23
	RTR.130.234.07	100	62±1,5	170±5	12/21
	RTR.130.234.08	100	62±1,5	170±5	14/23
	RTR.130.234.09	200	77±1,5	210±5	14/23
	RTR.130.234.10	250	82±1,5	220±5	14/23
	RTR.130.234.11	500	102±1,5	260±5	19/26
	RTR.130.234.12	1000	127±2	300±5	24/29
	RTR.130.234.13	2000	162±2	370±5	29/32
	RTR.130.234.14	5000	218±3	475±5	34/35

1	2	3	4	5	6
Колба мерная Reatorg класса А из стекла янтарного оттенка со стеклянной пробкой	RTR.130.234.01 А	5	22±1,5	70±5	10/19
	RTR.130.234.02А	10	27±1,5	90±5	10/19
	RTR.130.234.03А	20	37±1,5	110±5	10/19
	RTR.130.234.04А	25	40±1,5	110±5	10/19
	RTR.130.234.05А	50	50±1,5	140±5	12/21
	RTR.130.234.06А	50	50±1,5	140±5	14/23
	RTR.130.234.07А	100	62±1,5	170±5	12/21
	RTR.130.234.08А	100	62±1,5	170±5	14/23
	RTR.130.234.09А	200	77±1,5	210±5	14/23
	RTR.130.234.10А	250	82±1,5	220±5	14/23
	RTR.130.234.11А	500	102±1,5	260±5	19/26
	RTR.130.234.12А	1000	127±2	300±5	24/29
	RTR.130.234.13А	2000	162±2	370±5	29/32

Знак утверждения типа

наносится на этикетку в правом верхнем углу типографским способом.

Комплектность средства измерений

Таблица 3 -

Наименование	Обозначение	Количество
Колба мерная Reatorg класса А	-	количество по заказу
Этикетка	-	1 экз.
Коробка упаковочная	-	1 шт.

Сведения о методиках (методах) измерений приведены в разделе 1 «Назначение» в эксплуатационном документе «Этикетка».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости» (часть 3-я);

Стандарт предприятия Колбы мерные Reatorg класса А.

Правообладатель

Glassco Laboratory Equipments Pvt. Ltd., Индия

Адрес: Manglai, P.O. Khudda Kalan, Ambala Cantt - 133004, Haryana (India) Телефон: +91 (819) 999 0231

E-mail: contactus@glasscolabs.com

Изготовитель

Glassco Laboratory Equipments Pvt. Ltd., Индия

Адрес: Manglai, P.O. Khudda Kalan, Ambala Cantt - 133004, Haryana (India) Телефон: +91 (819) 999 0231

E-mail: contactus@glasscolabs.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2

Телефон: +7 (496) 242-41-62

Факс: +7 (496) 247-70-70

E-mail: info.kln@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2025 г. № 149

Регистрационный № 94432-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Плотномеры-вискозиметры СМАРТ

Назначение средства измерений

Плотномеры-вискозиметры СМАРТ (далее - плотномеры-вискозиметры) предназначены для измерений плотности, динамической вязкости жидкости, плотности газов внутри резервуаров, труб и прочих элементов и устройств в условиях технологических процессов промышленного производства в режиме реального времени.

Описание средства измерений

К настоящему типу относятся плотномеры-вискозиметры двух моделей:

• - модель 1ХХ не оснащена жидкокристаллическим дисплеем, манипуляции по настройке и диагностике могут проводиться при помощи кнопок и двухцветного светодиода. Обеспечивает один канал выходного сигнала. Основным средством настройки и диагностики являются цифровые интерфейсы HART или RS-485;

• -  модель 4ХХ оснащена жидкокристаллическим дисплеем и кнопками, позволяющими производить операции контроля, настройки и калибровки плотномера-вискозиметра. Обеспечивает одновременно до трёх каналов выходного сигнала.

В наименовании модели «ХХ»: первый «Х» равен 0, второй «Х» может принимать целое значение от 0 до 2 для модели 1ХХ и от 0 до 3 для модели 4ХХ.

Плотномеры-вискозиметры выпускаются в различных исполнениях. Исполнения плотномеров-вискозиметров обозначают следующим образом:

СМАРТ	-х	-х	.х	-х	-х	-х	-х	-х	-х	-х	-х
	1	2	3	4	5	6	7	8	9	10	11

• 1 - Измеряемые параметры (П, В);

• 2 - Погрешность измерения (А, Б, В, Г, Д);

• 3 - Исполнение (в соответствии с таблицей А.2 РЭ);

• 4 - Вид взрывозащиты (0, Ex, Вн);

• 5 - Диапазон измерения плотности, кг/м³ (1, 2, 3);

• 6 - Заводские диапазоны калибровки вязкости, мПа^с (0, 1, 2, 3, 4);

• 7 - Тип выходного сигнала (RS, 420, 420H);

• 8 - Материал и покрытие смачиваемой части (A, C, D, E, F, G, H, T, U, V, X, )

• 9 - Тип ввода кабеля (в соответствии с таблицей А.2 РЭ);

• 10 - Присоединение (A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, Z);

• 11 - Длина погружной части, мм.

Полное описание обозначений приведено в приложении А

РЭ 26.51.52-001-53564978-2023.

Плотномеры-вискозиметры предназначены для работы с вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики централизованного контроля, системами управления, работающими с указанными сигналами.

Принцип действия плотномеров-вискозиметров - вибрационный. Плотность исследуемой среды пропорциональна резонансной частоте колебательного контура чувствительного элемента, вязкость - добротности. Измерение температуры проводится с помощью платинового элемента, установленного внутри зонда вибропреобразователя. Метрологические характеристики платинового термометра не нормируются. Электронный блок преобразует измеренное значение резонансной частоты и добротности вибропреобразователя в значения плотности и динамической вязкости. Далее, проводится корректировка полученных значений для снижения дополнительной погрешности от влияния температуры и других факторов, после чего, формируются выходные сигналы (аналогового тока и цифровой), а также отображает на дисплее значение плотности в кг/м³ и/или вязкости в мПа^с.

Конструктивно плотномеры-вискозиметры выполнены в едином корпусе и состоят из первичного преобразователя и электронного блока. Первичный преобразователь представляет собой стальной трубчатый корпус, в котором закреплены жестко соединенный с камертоном пьезопреобразователь и термопреобразователь. Общий вид показан на рисунках 1, 2.

Нанесение знака поверки на средства измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на стенку электронного корпуса для плотномера-вискозиметра модели 1ХХ и на маркировочную табличку корпуса плотномера-вискозиметра модели 4ХХ (рисунок 1, 2) методом лазерной гравировки.

Пломбирование плотномеров-вискозиметров не предусмотрено.

Рисунок 1 - Общий вид плотномера-вискозиметра модели '1ХХ и место нанесения заводского номера

Место нанесения заводского номера

Рисунок 2 - Общий вид плотномера-вискозиметра модели 4ХХ и место нанесения заводского номера

Программное обеспечение

Исполнения плотномеров-вискозиметров с цифровыми по интерфейсам RS-485 или HART, аналоговый постоянного тока 4-20 мА, дискретный выходной сигнал и релейный выход имеют встроенное программное обеспечение. Встроенное программное обеспечение разработано изготовителем специально для решения задач непрерывного преобразование значения измеряемого параметра (плотности или плотности и вязкости) исследуемой среды в электрический выходной сигнал.

Программное обеспечение является метрологически значимым, записывается в постоянное запоминающее устройство микроконтроллера плотномера-вискозиметра на этапе производства, и оно не может быть изменено потребителем. Идентификация версии встроенного программного обеспечения потребителем возможна только по наименованию изготовителя, указанного на шильдике прибора.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние программного обеспечения учтено при нормировании метрологических характеристик плотномеров-вискозиметров.

Идентификационные данные для программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части программного обеспечения

Идентификационные данные (признаки)	Значение
	Внутреннее
Идентификационное наименование ПО	-
Разработчик ПО	ООО «СМАРТПРИБОР»

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики плотномеров-вискозиметров

Наименование характеристики	Значение
	мод. 1ХХ	мод. 4ХХ
1	2	3
Диапазон показаний плотности, кг/м3	от 0 до 3000
Диапазон измерений плотности, кг/м3	от 0 до 200; от 420 до 700; от 620 до 2000
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3	± 0,3; ± 0,5; ± 1,0; ± 2,0; ± 5,0
Диапазон показаний динамической вязкости, мПа^с	от 0,5 до 20000,0
Диапазоны измерений динамической вязкости, мПа^с	от 0,5 до 10,0; от 0,5 до 100,0; от 0,5 до 1000,0; от 0,5 до 12500,0
Пределы допускаемой абсолютной погрешности измерений динамической вязкости в диапазоне измерений от 0,5 до 10,0 мПа^с включ., мПа^с	± 0,2
Пределы допускаемой погрешности измерений динамической вязкости, приведённой к верхнему пределу измерений в диапазонах измерений от 10,0 до 12500,0 мПа^с, %	± 1,0 ± 3,0
Предел допускаемой дополнительной приведённой погрешности аналогового сигнала от 4 до 20 мА при температуре окружающего воздуха 25 ± 5 оС, %	± 0,05
Примечание - Диапазоны, в которых отградуирован плотномер-вискозиметр, пределы допускаемой погрешности измерений плотности и/или вязкости указаны в условном обозначении, приведенном в паспорте на плотномер-вискозиметр.

Таблица 3 - Технические

Наименование характеристики	Значение
	мод. 1ХХ	мод. 4ХХ
1	2	3
Выходные сигналы	аналоговый (4-20) мА, дискретный, частотный, релейный, цифровой: RS-485, HART (4-20) мА
Напряжение питания постоянного тока, В	от 12 до 28
Максимальное давление среды, МПа, не более	20 для базового исполнения зонда; 10 для удлинённого зонда
Индикация значения измеряемого параметра в установленных единицах на встроенном индикаторе с жидкокристаллическим дисплеем, кг/м3 и/или мПа^с	от 0,0 до 9999,9
Потребляемая мощность, ВА, не более	1,2
Диапазон показаний температуры, °С	от - 40 до + 80 от - 70 до + 200 **
Условия эксплуатации: - диапазон рабочих температур окружающей среды, °С - диапазон атмосферного давления, кПа	от -40 до +80 от -60 до +80 * от 86 до 104
Плотномеры-вискозиметры безотказно работают, сохраняют технические характеристики на всех режимах работы в условиях относительной влажности воздуха, %	75 ± 3 (плюс (45 ± 2) °С); 80 ± 3 (плюс (40 ± 2) °С); 95 ± 3 (плюс (25 ± 2) °С)
Маркировка взрывозащиты, из ряда	1Ex db IIC «Т6_Т3» Gb X 0Ex ia IIC «T6 Т3» Ga X **
Габаритные размеры, мм, не более	175 х 175 х 408 **
Масса, кг, не более	7 9 **
* Специальное исполнение, проводятся дополнительные испытания. ** Зависит от исполнения.

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет	12
Средняя наработка до отказа, ч, не менее	100 000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Плотномер-вискозиметр	СМАРТ*	1 шт.
Монтажные части	-	по заказу
Кабельная часть разъема	-	1 шт. (при исполнении с разъемом)
Методика поверки	-	по заказу
Руководство по эксплуатации	РЭ 26.51.52-001-53564978-2023	1 экз.
Паспорт	ПС 26.51.52-001-53564978-2023	1 экз.
Структура    записи    обозначения,    приведена    в    приложении    А РЭ 26.51.52-001-53564978-2023

Сведения о методиках (методах) измерений

приведены в разделе «Техническое обслуживание» руководства по эксплуатации «Плотномер-вискозиметр «СМАРТ».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622;

Государственная поверочная схема для средств измерений плотности, утвержденная приказом Росстандарта от 1 ноября 2019 г. № 2603;

ТУ 26.51.52-001-53564978-2023 Плотномер-вискозиметр «СМАРТ». Технические условия.

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

---
