№172 от 28.01.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 642491
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 172 от 28.01.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
28 января 2025 г.
172
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах
средств измерений согласно приложению к настоящему приказу
в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального
информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
< >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель руководителя
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» ____2025 г. № ____
Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Модули |
ИС4 |
78058-20 |
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»), г. Москва, г. Зеленоград |
124460 г. Москва, г. Зеленоград, пр-д 4801, д. 7, стр. 5 |
124482, г. Москва, г. Зеленоград, Савёлкинский пр-д, д. 4., эт. 6, помещ. XIV, ком. 1 |
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»), г. Москва, г. Зеленоград |
|
2. |
Измерители геометрических параметров бревен |
ВЕКТОР-3D |
79885-20 |
Общество с ограниченной ответственностью «АВТОМАТИКА-ВЕКТОР» (ООО «АВТОМАТИКА- ВЕКТОР»), г. Архангельск |
163009, г. Архангельск, пр-кт Новгородский, д. 32, к. 4 |
163002, Архангельская обл., г. Архангельск, пр-кт Новгородский, д. 32, к. 4 |
Общество с ограниченной ответственностью «АВТОМАТИКА-ВЕКТОР» (ООО «АВТОМАТИКА-ВЕКТОР»), г. Архангельск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» января 2025 г. № 172
Лист № 1
Всего листов 5
Регистрационный № 79885-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители геометрических параметров бревен BEKTOP-3D
Назначение средства измеренийИзмерители геометрических параметров бревен BEKTOP-3D (далее - измерители) предназначены для измерений геометрических параметров бревен (длины и диаметра) в составе автоматизированных систем управления сортировкой круглых материалов и на продольных транспортерах подачи круглого лесоматериала.
Описание средства измеренийПринцип действия измерителей основан на цифровой обработке изображения измеряемых бревен, в основу работы положен принцип оптической триангуляции.
Измерители состоят из трёх видеомодулей, энкодера инкрементального (датчик перемещений), фотоствора, промышленного компьютера, блока питания, соединительных кабелей.
Видеомодули крепятся на раме в одной плоскости под углом 120° относительно друг друга. В состав каждого видеомодуля входит видеокамера и лазерный разметчик.
Лазерными разметчиками на поверхности бревна создаётся линия. Эта линия, выделенная на кадрах, полученных от трёх видеокамер, образует полный контур текущего сечения бревна. При измерении сигнал от видеокамер поступает в промышленный компьютер, оснащённый платой видеозахвата, где оцифровывается, а затем обрабатывается с помощью специального программного обеспечения и вычесляется диаметр бревна.
Энкодер инкрементальный механически связан с валом транспортёра. На некотором расстоянии до плоскости видеомодулей устанавливается фотоствор, состоящий из двух фотодатчиков для обнаружения бревна в зоне измерения.
подсчитываются обоих датчиков
Пока створ фотодатчиков перекрыт проходящим бревном, импульсы, поступающие от энкодера инкрементального. Сигналы от поступают на промышленный компьютер, где вычисляется длина бревна.
заказчика могут
Для обогрева в зимнее время в видеомодулях по требованию устанавливаться термореле и обогревательный элемент.
Измерители могут определять другие геометрические параметры бревен.
Пломбирование измерителей от несанкционированного доступа не предусмотрено. Общий вид измерителей представлен на рисунке 1.

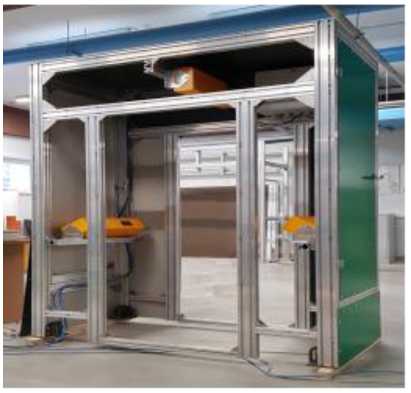

Рисунок 1 - Общий вид измерителей геометрических параметров бревен BEKTOP-3D
Программное обеспечениеИзмерители имеют автономное программное обеспечение «LogScanner», предназначенное для сбора, обработки и передачи данных, а также настройки измерителей.
Уровень защиты программного обеспечения «LogScanner» «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
LogScanner |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже v1.97 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
7EA80616C3A70177DFC887FAB76D886A* (файл ScanServ.exe) |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
|
* - контрольная сумма указана для версии v1.97 | |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений диаметра, мм |
от 30 до 700* |
|
Пределы допускаемой абсолютной погрешности измерений диаметра:
|
±1 ±2 |
|
Диапазон измерений длины, м |
от 0,8 до 9,0* |
|
Пределы допускаемой абсолютной погрешности измерений длины, мм |
±30 |
|
* - диапазоны измерений диаметра и длины конкретного измерителя указаны в паспорте | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
Потребляемая мощность, Вт, не более: | |
|
- без опции подогрева видеомодулей; |
250 |
|
- с опцией подогрева видеомодулей. |
430 |
|
Габаритные размеры (с рамой), мм, не более: | |
|
- высота; |
2330 |
|
- ширина; |
2520 |
|
- глубина. |
960 |
|
Масса, кг, не более: | |
|
- без опции подогрева видеомодулей; |
58 |
|
- с опцией подогрева видеомодулей. |
65 |
|
Условия эксплуатации: - температура окружающей среды, °С: |
от 0 до +40 |
|
- без опции подогрева видеомодулей; | |
|
- с опцией подогрева видеомодулей. |
от -40 до +40 |
|
- относительная влажность, % |
от 20 до 90 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы, лет, не менее |
7 |
|
Средняя наработка на отказ, ч, не менее |
45000 |
наносится типографским способом на титульный лист руководства по эксплуатации или паспорта.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Видеомодуль* |
- |
3 шт. |
|
Промышленный компьютер с установленным программным обеспечением** |
- |
1 шт. |
|
Блок питания 240 Вт, 24В |
- |
1 шт. |
|
Блок питания 60 Вт, 12В |
- |
1 шт. |
|
Фотоствор |
- |
1 шт. |
|
Энкодер инкрементальный (датчик перемещений) |
- |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 комп. |
|
Коробка клеммная |
- |
1 шт. |
|
Калибр-образец типа «шахматка» |
- |
1 шт. |
|
Калибр-образец типа «труба»:
|
- |
3 шт. |
|
Программное обеспечение на электронном носителе |
LogScanner |
1 шт. |
|
USB-ключ |
1 шт | |
|
Рама из алюминиевого профиля ** |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
- |
1 экз. |
|
* - поставляется с опцией подогрева по требованию заказчика ** - поставляется по требованию заказчика | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к средству измеренийТУ 26.51.66.190-005-62064430-2019 Измерители геометрических параметров бревен BEKTOP-3D. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «АВТОМАТИКА-ВЕКТОР»
(ООО «АВТОМАТИКА-ВЕКТОР»)
ИНН 2901196049
Адрес места осуществления деятельности: 163002, Архангельская обл.,
г. Архангельск, пр-кт Новгородский, д. 32, к. 4
Телефон (факс): +7 (8182) 410330; +7 (8182) 410341
E-mail: mail@a-vektor.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон (факс): +7 (812) 251-76-01, +7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» января 2025 г. № 172
Лист № 1
Всего листов 6
Регистрационный № 78058-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули ИС4
Назначение средства измеренийМодули ИС4 (далее по тексту - ИС4) предназначены для измерений напряжения и силы переменного и постоянного токов, электрического сопротивления постоянному току, сопротивления изоляции, электрической емкости, а так же воспроизведений напряжения постоянного и переменного токов.
Описание средства измеренийПринцип действия ИС4 основан на аналого-цифровом преобразовании измеряемой по двухпроводным, изолированным друг от друга каналам величины входных аналоговых сигналов напряжения, силы, сопротивления, емкости постоянного и переменного токов в двоичный цифровой код, доступный для чтения программой пользователя.
Конструктивно ИС4 представляют собой лицевую панель и печатную плату, заключенную в кожух. Для подключения к магистрали VXI на плате установлены вилки типа 536437-6 и 536437-1. Для подключения к объекту контроля на лицевой панели расположены соединители «X1» (розетка DHS-15F) и «Ix». На лицевой панели модулей ИС4 расположен индикатор «+Ео», сигнализирующий о наличии на выходе модуля испытательного напряжения.
Общий вид ИС4 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

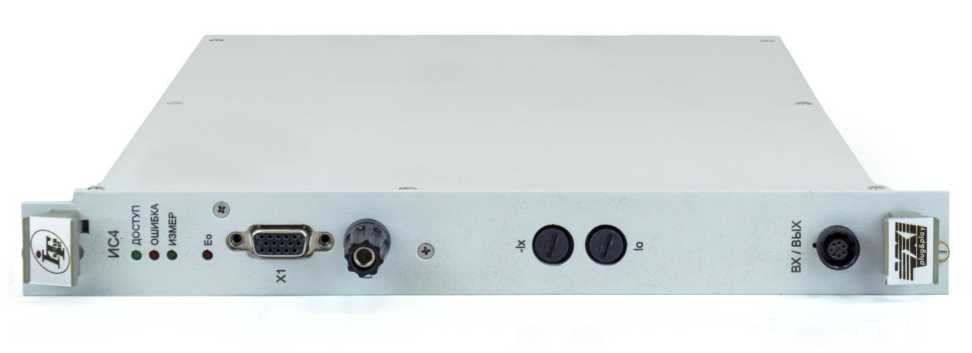

Рисунок 1 - Общий вид модулей ИС4

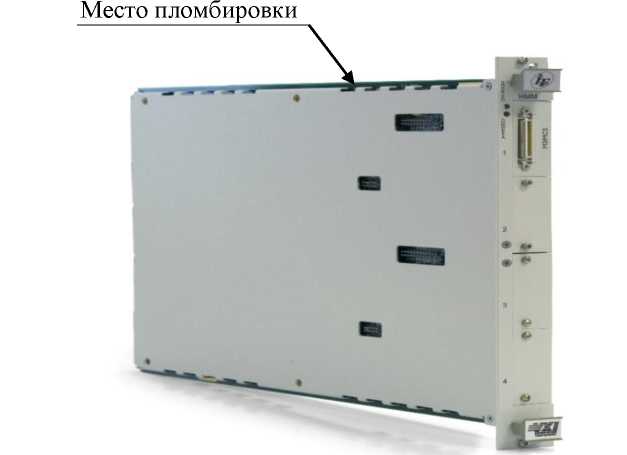

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеМодули ИС4 работают под управлением программного обеспечения (далее по тексту - ПО), которое выполняет следующие функции:
-
- считывание измерительной информации;
-
- передачу измерительной информации ПО верхнего уровня;
-
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций Povcalc.dll.
Метрологически значимая часть ПО и измеренные данные защищены от преднамеренных и непреднамеренных изменений ПО с помощью специальных средств защиты: хранение файлов ПО в бинарном виде, что делает невозможным несанкционированное изменение и воздействие на файлы ПО; наличие журнала, который фиксирует события в виде информационных сообщений; расчёт контрольных сумм с помощью алгоритма CRC32.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Povcalc.dll |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
957294D4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведений напряжения постоянного тока положительной и отрицательной полярности, В |
от 1 до 10 вкл. св. 10 до 100 вкл. св. 100 до 1050 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, %: -для диапазона воспроизведений от 1 до 10 вкл. В; -для диапазона воспроизведений св. 10 до 100 вкл. В; -для диапазона воспроизведений св. 100 до 1050 В |
±2 ±1 ±1 |
|
Продолжение Диапазоны измерений напряжения постоянного тока положительной и отрицательной полярности, В |
от 0 до 10 от 0 до 100 от 0 до 700 |
|
Дискретность измерений напряжения постоянного тока положительной и отрицательной полярности, мВ |
1 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока, %: -время интегрирования 2 мс; -время интегрирования 20 и 200 мс |
±2 ±0,5 |
|
Диапазоны измерений силы постоянного тока положительной и отрицательной полярности, мА |
от 0 до 0,1 от 0 до 1 от 0 до 10 от 0 до 100 |
|
Дискретность измерений силы постоянного тока положительной и отрицательной полярности, мкА: -для диапазона измерений от 0 до 0,1 мА; -для диапазона измерений от 0 до 1 мА; -для диапазона измерений от 0 до 10 мА; -для диапазона измерений от 0 до 100 мА |
0,001 1 1 1 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока, %: -время интегрирования 2 мс; -время интегрирования 20 и 200 мс |
±2 ±0,5 |
|
Диапазон воспроизведений напряжения переменного тока частотой 50 Гц, В |
от 100 до 750 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока частотой 50 Гц, % |
±0,5 |
|
Диапазоны измерений напряжения переменного тока в диапазоне частот от 50 до 1000 Гц, В |
от 0 до 10 от 0 до 100 от 0 до 700 |
|
Дискретность измерений напряжения переменного тока в диапазоне частот от 50 до 1000 Гц, мВ |
0,1 |
|
Пределы допускаемой приведенной к верхнему пределу диапазона измерений, погрешности измерений напряжения переменного тока в диапазоне частот от 50 до 1000 Гц, % |
±1 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 50 до 1000 Гц, мА |
от 0 до 100 |
таблицы 2
|
Наименование характеристики |
Значение |
|
Дискретность измерений силы переменного тока в диапазоне |
О,1 |
|
частот от 50 до 1000 Гц, мкА | |
|
Пределы допускаемой приведенной, к верхнему пределу диапазона | |
|
измерений, погрешности измерений силы переменного тока в |
±5 |
|
диапазоне частот от 50 до 1000 Гц, % | |
|
Диапазоны измерений сопротивления постоянному току по |
от 0 до 10 |
|
четырех проводной схеме измерения, Ом |
от 0 до 100 от 0 до 1^103 от 0 до 10^ 103 от 0 до 100^103 от 0 до 1^106 от 0 до 10^ 106 от 0 до 100^106 |
|
Дискретность измерений сопротивления постоянному току по четырех проводной схеме измерения, Ом: | |
|
-для диапазона измерений от 0 до 10 Ом; |
О,ОО1 |
|
-для диапазона измерений от 0 до 100 Ом; |
О,ОО1 |
|
-для диапазона измерений от 0 до 1^103 Ом; |
О,О1 |
|
-для диапазона измерений от 0 до 10^103 Ом; |
1 |
|
-для диапазона измерений от 0 до 100^103 Ом; |
1 |
|
-для диапазона измерений от 0 до 1^106 Ом; |
1О |
|
-для диапазона измерений от 0 до 10^106 Ом; |
1ООО |
|
-для диапазона измерений от 0 до 100^ 106 Ом |
1000 |
|
Пределы допускаемой приведенной, к верхнему пределу диапазона измерений, погрешности измерений сопротивления постоянному току, %: - время интегрирования 2 мс: | |
|
-для диапазона измерений от 0 до 10 Ом; |
±0,5 |
|
-для диапазона измерений от 0 до 100 Ом; |
±0,5 |
|
-для диапазона измерений от 0 до 1^103 Ом; |
±0,5 |
|
-для диапазона измерений от 0 до 10^103 Ом; |
±0,5 |
|
-для диапазона измерений от 0 до 100^103 Ом; |
±0,5 |
|
-для диапазона измерений от 0 до 1^106 Ом; |
±0,5 |
|
-для диапазона измерений от 0 до 10^106 Ом; |
±1 |
|
-для диапазона измерений от 0 до 100^ 106 Ом |
±5 |
|
- время интегрирования 20 и 200 мс: | |
|
-для диапазона измерений от 0 до 10 Ом; |
±0,1 |
|
-для диапазона измерений от 0 до 100 Ом; |
±0,03 |
|
-для диапазона измерений от 0 до 1^103 Ом; |
±0,02 |
|
-для диапазона измерений от 0 до 10^103 Ом; |
±0,02 |
|
-для диапазона измерений от 0 до 100^103 Ом; |
±0,02 |
|
-для диапазона измерений от 0 до 1^106 Ом; |
±0,02 |
|
-для диапазона измерений от 0 до 10^106 Ом; |
±0,1 |
|
-для диапазона измерений от 0 до 100^ 106 Ом |
±1,5 |
таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазоны измерений электрической емкости, нФ |
от 0,1 до 1 вкл. св. 1 до 10 вкл. св. 10 до 100 вкл. св. 100 до 1^103 вкл. св. 1^103 до 1-10* вкл. св.1-104 до 1^105 |
|
Пределы допускаемой относительной погрешности измерений электрической емкости, % |
±10 |
|
Диапазон измерений сопротивления изоляции, МОм |
от 0,1 до 1000 |
|
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, % |
+(3+ к^Ки-.м /Писп) 1) |
|
1) Писп - установленное значение испытательного напряжения, В; к - коэффициент равный 1 В/МОм | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока частотой 50 Гц, В |
■ 5+0,25 ; 1 -12+0,60 . "'"5-О,125^12-О,36 ; + 2*+1,20 24-О,72 |
|
Сила тока потребления по цепи «+5 В», А, не более |
1,5 |
|
Сила тока потребления по цепи «+12 В», А, не более |
0,5 |
|
Сила тока потребления по цепи «+24 В», А, не более |
1,5 |
|
Потребляемая мощность, Вт, не более |
38 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
368,5 х 30,2 х 262,2 |
|
Масса, кг, не более |
2,5 |
|
Рабочие условия измерений:
|
от +5 до +40 до 90 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
10 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль ИС4 |
- |
1 шт. |
|
Руководство по эксплуатации |
ФТКС.468260.058РЭ |
1 экз. |
|
Паспорт |
ФТКС.468260.058ПС |
1 экз. |
|
Программное обеспечение на CD (компактдисках) |
- |
1 шт. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к модулям ИС4ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно- измерительной аппаратуры (магистраль VXI) общие технические требования;
ФТКС.468260.058ТУ Модуль ИС4. Технические условия.
Изготовительответственностью
«VXI-Системы»
Общество с ограниченной
(ООО «VXI-Системы»)
ИНН 7735126740
Адрес места осуществления деятельности: 124482 г. Москва, г. Зеленоград, Савёлкинский пр-д, д. 4., эт. 6, помещ. XIV ком. 1
Юридический адрес: 124482, г. Москва, г. Зеленоград, Савёлкинский пр-д, д. 4., эт. 6, помещ. XIV ком. 1
Телефон/факс: +7 (495) 983-10-73
E-mail: inftest@inftest.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
