№176 от 28.01.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 642529
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 176 от 28.01.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
28 января 2025 г.
176
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему
измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
измерений,
сведения, предоставления утвержденным приказом Российской Федерации
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» ____2025 г. № __<_
Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Система автоматизированная информационноизмерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Заискитимская |
С016 |
83805-21 |
Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»), г. Москва |
МП-037-2021 |
08.10. 2024 |
Общество с ограниченной ответственность ю «Группа компаний Дельта» (ООО «ГК Дельта»), г. Томск |
ООО «МетроСервис», г. Красноярск | ||||
|
2. |

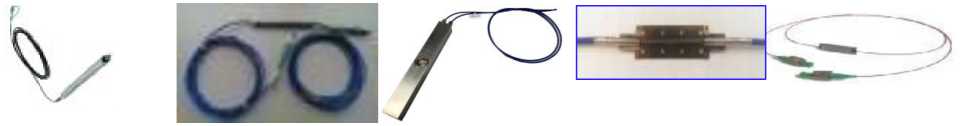

Датчики волоконнооптические |
ASTRO |
А561, зав. №№ 1224 002, 1224003 |
58572-14 |
МП 6-251 2014 |
МП 107-221 2024 |
10.12. 2024 |
Общество с ограниченной ответственность ю «Инверсия-Сенсор» (ООО «Инверсия-Сенсор»), г. Пермь |
УНИИМ -филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» января 2025 г. № 176
Лист № 1
Всего листов 11
Регистрационный № 83805-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Заискитимская
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Заискитимская (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, хранения и передачи полученной информации.
сбора, обработки,
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную
многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.
Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.
АИИС КУЭ обеспечивает выполнение следующих функций:
- сбор информации о результатах измерений активной и реактивной электрической энергии;
- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTS (SU);
- хранение информации по заданным критериям;
- доступ к информации и ее передача в организации-участники оптового рынка электрической энергии и мощности (ОРЭМ).
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.
УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 мин) по проводным линиям связи (интерфейс RS-485).
Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.
По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервере баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.
Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.
Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.
СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ ИВК, принимающее сигналы точного времени от спутниковых навигационных систем. УССВ ИВК обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой РФ координированного времени UTC (SU).
принимающим сигналы точного времени от спутниковых резервный источник точного времени
УССВ ИВК выполняет функцию источника точного времени для уровня ИВКЭ. УСПД может быть оснащено собственным резервным устройством синхронизации системного времени, координированного времени UTC (SU) Переключение на автоматически/вручную при отсутствии связи с УССВ ИВК. проводится при расхождении времени УСПД и времени национальной шкалы РФ координированного времени UTC (SU) более чем на 1 с, с интервалом проверки текущего времени не более 60 мин.
национальной шкалы РФ навигационных систем. в УСПД происходит Коррекция часов УСПД
В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.
Нанесение заводского номера на АИИС КУЭ не предусмотрено. АИИС КУЭ присвоен заводской номер С016. Заводской номер указывается в паспорте-формуляре АИИС КУЭ, типографским способом. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в паспорте-формуляре на АИИС КУЭ.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Программное обеспечениеВ АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.
СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияние на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 3.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.
Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СПО АИИС КУЭ ЕНЭС (Метроскоп) |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.0.4 |
|
Цифровой идентификатор ПО |
26B5C91CC43C05945AF7A39C9EBFD218 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
|
Другие идентификационные данные |
DataServer.exe, DataServer USPD.exe |
Метрологические и технические характеристики
Таблица 2 - Состав
каналов (ИК) АИИС КУЭ
|
№ ИК |
Наименование ИК |
Состав первого и второго уровней АИИС КУЭ | |||
|
Трансформат ор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
УСПД, УССВ ИВК | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
АТ-1-125 110 кВ |
ТВ-110-50 кл.т 1 Ктт = 1000/5 рег. № 91360-24 |
НКФ 110-57 кл.т 0,5 Ктн = (110000/^3)/(100/^3) рег. № 80014-20 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
RTU-325Т рег. № 44626 10 СТВ-01 рег. № 49933 12 |
|
2 |
АТ-2-125 110 кВ |
ТВ-110-50 кл.т 1 Ктт = 1000/5 рег. № 91360-24 |
НКФ 110-57 кл.т 0,5 Ктн = (110000/V3)/(100/V3) рег. № 80014-20 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 | |
|
3 |
ВЛ 110 кВ Заискитимская -Восточная I цепь с отпайкой на ПС Имени Лапина В.И. |
TG кл.т 0,2S Ктт = 500/5 рег. № 75894-19 |
НКФ 110-57 кл.т 0,5 Ктн = (110000/^3)/(100/^3) рег. № 80014-20 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 | |
|
1 |
2 |
3 |
4 |
5 |
|
4 |
ВЛ 110 кВ Заискитимская -Восточная II цепь с отпайкой на ПС Имени Лапина В.И. |
TG кл.т 0,2S Ктт = 500/5 рег. № 75894-19 |
НКФ 110-57 кл.т 0,5 Ктн = (110000/^3)/(100/^3) рег. № 80014-20 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
5 |
ВЛ 110 кВ Заискитимская -Кемеровская ГРЭС с отпайкой на ПС Космическая |
ТГМ кл.т 0,2S Ктт = 500/5 рег. № 59982-15 |
НКФ 110-57 кл.т 0,5 Ктн = (110000/V3)/(100/V3) рег. № 80014-20 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
6 |
ВЛ 110 кВ Заискитимская -Мирная I цепь |
ТГМ кл.т 0,2S Ктт = 300/5 рег. № 59982-15 |
НКФ 110-57 кл.т 0,5 Ктн = (110000/V3)/(100/V3) рег. № 80014-20 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
7 |
ВЛ 110 кВ Заискитимская -Мирная II цепь с отпайкой на ПС Заводская |
ТГМ кл.т 0,2S Ктт = 500/5 рег. № 59982-15 |
НКФ 110-57 кл.т 0,5 Ктн = (110000/V3)/(100/V3) рег. № 80014-20 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
8 |
ВЛ 110 кВ Заискитимская -Мирная III цепь с отпайкой на ПС Заводская |
ТГМ кл.т 0,2S Ктт = 500/5 рег. № 59982-15 |
НКФ 110-57 кл.т 0,5 Ктн = (110000/V3)/(100/V3) рег. № 80014-20 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
9 |
ВЛ 110 кВ Заискитимская -НовоКемеровская ТЭЦ с отпайкой на ПС Космическая |
ТГМ кл.т 0,2S Ктт = 500/5 рег. № 59982-15 |
НКФ 110-57 кл.т 0,5 Ктн = (110000/V3)/(100/V3) рег. № 80014-20 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
10 |
ВЛ 110 кВ Заискитимская -Оросительная I цепь с отпайкой на ПС Водозабор |
ТГМ кл.т 0,2S Ктт = 500/5 рег. № 59982-15 |
НКФ 110-57 кл.т 0,5 Ктн = (110000/V3)/(100/V3) рег. № 80014-20 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
11 |
ВЛ 110 кВ Заискитимская -Оросительная II цепь с отпайкой на ПС Водозабор |
ТГМ кл.т 0,2S Ктт = 300/5 рег. № 59982-15 |
НКФ 110-57 кл.т 0,5 Ктн = (110000/V3)/(100/V3) рег. № 80014-20 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
12 |
ВЛ 110 кВ Заискитимская -Тепличная I цепь |
TG кл.т 0,2S Ктт = 500/5 рег. № 75894-19 |
НКФ 110-57 кл.т 0,5 Ктн = (110000/V3)/(100/V3) рег. № 80014-20 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
6
RTU-325T рег. № 4462610
СТВ-01 рег. № 49933
12
|
1 |
2 |
3 |
4 |
5 |
|
13 |
ВЛ 110 кВ Заискитимская - Тепличная II цепь |
TG кл.т 0,2S Ктт = 500/5 рег. № 75894-19 |
НКФ 110-57 кл.т 0,5 Ктн = (110000/V3)/(100/V3) рег. № 80014-20 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
14 |
ОВ-110 кВ |
ТГМ кл.т 0,2S Ктт = 600/5 рег. № 59982-15 |
НКФ 110-57 кл.т 0,5 Ктн = (110000/V3)/(100/V3) рег. № 80014-20 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
15 |
Ф-10-10-РП |
ТВЛМ-10 кл.т 0,5 Ктт = 300/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
16 |
Ф-10-12-РП |
ТОЛ-10 кл.т 0,5S Ктт = 1000/5 рег. № 47959-16 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
17 |
Ф-10-14-ВК |
ТВЛМ-10 кл.т 0,5 Ктт = 600/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
18 |
Ф-10-16-ВК |
ТВЛМ-10 кл.т 0,5 Ктт = 600/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 83128-21 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
19 |
Ф-10-18-ТК |
ТОЛ-10 кл.т 0,5S Ктт = 1000/5 рег. № 47959-16 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 83128-21 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
20 |
Ф-10-1А-М7 |
ТВЛМ-10 кл.т 0,5 Ктт = 200/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
21 |
Ф-10-20-ГНС |
ТВЛМ-10 кл.т 0,5 Ктт = 200/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 83128-21 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
22 |
Ф-10-22-РП |
ТВЛМ-10 кл.т 0,5 Ктт = 300/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 83128-21 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
23 |
Ф-10-24-ТП-670 |
ТВЛМ-10 кл.т 0,5 Ктт = 400/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 83128-21 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
6
RTU-325T рег. № 4462610
СТВ-01 рег. № 49933
12
|
1 |
2 |
3 |
4 |
5 |
|
24 |
Ф-10-26-РП-8 |
ТЛМ-10 кл.т 0,5 Ктт = 300/5 рег. № 91045-24 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 83128-21 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
25 |
Ф-10-28-Км |
ТОЛ-СЭЩ-1О кл.т 0,5 Ктт = 100/5 рег. № 32139-06 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 83128-21 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
26 |
Ф-10-2А-РП-36 |
ТВЛМ-10 кл.т 0,5 Ктт = 300/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
27 |
Ф-10-2-Км |
ТОЛ-СЭЩ-1О кл.т 0,5 Ктт = 100/5 рег. № 32139-06 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
28 |
Ф-10-4-ТП-670 |
ТВЛМ-10 кл.т 0,5 Ктт = 300/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
29 |
Ф-10-6-РП-8 |
ТВЛМ-10 кл.т 0,5 Ктт = 400/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
30 |
Ф-10-8-ГНC |
ТВЛМ-10 кл.т 0,5 Ктт = 200/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
|
31 |
Ф-10-23-М7 |
ТЛМ-10 кл.т 0,5 Ктт = 200/5 рег. № 91045-24 |
НТМИ-10-66У3 кл.т 0,5 Ктн = 10000/100 рег. № 83128-21 |
Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11 |
6
RTU-325T рег. № 4462610
СТВ-01 рег. № 49933
12
Примечания:
-
1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик.
-
2. Допускается замена УСПД и УССВ ИВК на аналогичные утвержденных типов.
-
3.Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
-
4. Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа.
-
5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменение в эксплуатационные документы. Технический акт хранится вместе с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.
Таблица 3 - Основные
ИК АИИС КУЭ
|
Номер ИК |
cosф |
Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
51(2)%, |
55 %, |
520 %, |
5100 %, | ||
|
11(2)% < I изм < I 5 % |
15 % < I изм <120 % |
I20 %< 1изм <1100% |
1100 %< 1изм <1120% | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1, 2 (Счетчик 0,2S; ТТ 1,0; ТН 0,5) |
1,0 |
- |
3,4 |
1,8 |
1,3 |
|
0,8 |
- |
5,5 |
2,8 |
2,0 | |
|
0,5 |
- |
10,6 |
5,4 |
3,7 | |
|
3-14 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5) |
1,0 |
1,1 |
0,8 |
0,7 |
0,7 |
|
0,8 |
1,3 |
1,0 |
0,9 |
0,9 | |
|
0,5 |
2,1 |
1,7 |
1,4 |
1,4 | |
|
15,17,18,20-31 (Счетчик 0,2 S; ТТ 0,5; ТН 0,5) |
1,0 |
- |
1,8 |
1,1 |
0,9 |
|
0,8 |
- |
2,8 |
1,6 |
1,2 | |
|
0,5 |
- |
5,4 |
2,9 |
2,2 | |
|
16,19 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5) |
1,0 |
1,8 |
1,1 |
0,9 |
0,9 |
|
0,8 |
2,5 |
1,6 |
1,2 |
1,2 | |
|
0,5 |
4,8 |
3,0 |
2,2 |
2,2 | |
|
Номер ИК |
cosф |
Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
51(2)%, |
55 %, |
520 %, |
5100 %, | ||
|
11(2)% < I изм < I 5 % |
15 % < I изм <120 % |
I20 %< 1изм <1100% |
1100 %< 1изм <1120% | ||
|
1, 2 (Счетчик 0,5; ТТ 1,0; ТН 0,5) |
0,8 |
- |
8,5 |
4,3 |
3,0 |
|
0,5 |
- |
4,8 |
2,5 |
1,8 | |
|
3-14 (Счетчик 0,5; ТТ 0,2S; ТН 0,5) |
0,8 |
2,0 |
1,6 |
1,3 |
1,3 |
|
0,5 |
1,6 |
1,1 |
1,0 |
1,0 | |
|
15,17,18,20-31 (Счетчик 0,5; ТТ 0,5; ТН 0,5) |
0,8 |
- |
4,4 |
2,4 |
1,9 |
|
0,5 |
- |
2,5 |
1,5 |
1,2 | |
|
16,19 (Счетчик 0,5; ТТ 0,5S; ТН 0,5) |
0,8 |
4,1 |
2,5 |
1,8 |
1,8 |
|
0,5 |
2,5 |
1,6 |
1,2 |
1,2 | |
|
Номер ИК |
cosф |
Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
51(2)%, |
55 %, |
520 %, |
5100 %, | ||
|
11(2)% < I изм < I 5 % |
15 % < I изм <120 % |
I20 %< 1изм <1100% |
1100 %< 1изм <1120% | ||
|
1, 2 (Счетчик 0,2S; ТТ 1,0; ТН 0,5) |
1,0 |
- |
3,4 |
1,9 |
1,4 |
|
0,8 |
- |
5,5 |
2,9 |
2,1 | |
|
0,5 |
- |
10,6 |
5,4 |
3,8 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
3-14 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5) |
1,0 |
1,3 |
1,0 |
0,9 |
0,9 |
|
0,8 |
1,5 |
1,2 |
1,1 |
1,1 | |
|
0,5 |
2,2 |
1,8 |
1,6 |
1,6 | |
|
15,17,18,20-31 (Счетчик 0,2 S; ТТ 0,5; ТН 0,5) |
1,0 |
- |
1,9 |
1,2 |
1,0 |
|
0,8 |
- |
2,9 |
1,7 |
1,4 | |
|
0,5 |
- |
5,5 |
3,0 |
2,3 | |
|
16,19 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5) |
1,0 |
1,9 |
1,2 |
1,0 |
1,0 |
|
0,8 |
2,6 |
1,7 |
1,4 |
1,4 | |
|
0,5 |
4,8 |
3,0 |
2,3 |
2,3 | |
|
Номер ИК |
cosф |
Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
51(2)%, |
55 %, |
520 %, |
5100 %, | ||
|
11(2)% < I изм < I 5 % |
15 % < I изм <120 % |
120 %< 1изм <1100% |
1100 %< 1изм <1120% | ||
|
1,2 (Счетчик 0,5; ТТ 1,0; ТН 0,5) |
0,8 |
- |
8,6 |
4,5 |
3,3 |
|
0,5 |
- |
4,9 |
2,8 |
2,2 | |
|
3-14 (Счетчик 0,5; ТТ 0,2S; ТН 0,5) |
0,8 |
2,4 |
2,1 |
1,9 |
1,9 |
|
0,5 |
2,0 |
1,7 |
1,6 |
1,6 | |
|
15,17,18,20-31 (Счетчик 0,5; ТТ 0,5; ТН 0,5) |
0,8 |
- |
4,6 |
2,8 |
2,3 |
|
0,5 |
- |
2,8 |
1,9 |
1,7 | |
|
16,19 (Счетчик 0,5; ТТ 0,5S; ТН 0,5) |
0,8 |
4,5 |
2,7 |
1,9 |
1,9 |
|
0,5 |
2,9 |
1,8 |
1,4 |
1,4 | |
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTS (SU), (±A), с__________________________________________________________________
Примечания:
-
1 Границы интервала допускаемой относительной погрешности 51(2)%р для cosф=l,0 нормируются от Ii% , границы интервала допускаемой относительной погрешности 51(2)%р и 52%q для cosф=1,0 нормируются от I2% .
-
2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).
Таблица 4 - Основные технические
ИК
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
31 |
|
Нормальные условия: параметры сети: - напряжение, % от Ином |
от 99 до 101 |
|
- ток, % от 1ном |
от 1(5) до 120 |
|
- коэффициент мощности |
0,87 |
|
- частота, Гц |
от 49,85 до 50,15 |
|
- температура окружающей среды для счетчиков электроэнергии, °C |
от +21 до +25 |
|
Условия эксплуатации: параметры сети: - напряжение, % от Uном |
от 90 до 110 |
|
- ток, % от Iном |
от 1(5) до 120 |
|
- коэффициент мощности, не менее |
0,5 |
|
- частота, Гц |
от 49,6 до 50,4 |
|
от -45 до +40 |
|
- для счетчиков |
от +10 до +30 |
|
- для УСПД |
от +10 до +30 |
|
- для сервера, УССВ ИВК |
от +18 до +24 |
|
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800: - средняя наработка до отказа, ч, не менее |
120000 |
|
- среднее время восстановления работоспособности, ч |
72 |
|
УСПД RTU-325T: - средняя наработка на отказ, ч, не менее |
55000 |
|
радиосервер точного времени СТВ-01: - средняя наработка на отказ, ч, не менее |
55000 |
|
Глубина хранения информации: счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее |
45 |
|
УСПД - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее |
45 |
|
- при отключении питания, лет, не менее |
5 |
|
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
-
- резервирование каналов связи: информация о результатах измерений может передаваться помощью электронной почты и сотовой связи.
Регистрация событий:
-
- в журнале событий счётчика:
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
-
- журнал УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и УСПД. Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчётчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД.
Защита информации на программном уровне:
-
- пароль на электросчетчиках;
-
- пароль на УСПД;
-
- пароли на сервере, предусматривающие разграничение правд доступа к измерительным данным для различных групп пользователей.
Возможность коррекции шкалы времени (функция автоматизирована) в:
-
- электросчетчиках;
-
- УСПД.
наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
1 |
2 |
3 |
|
Трансформатор тока |
ТВ-110-50 |
6 |
|
Трансформатор тока |
TG |
12 |
|
Трансформатор тока |
ТГМ |
24 |
|
Трансформатор тока |
ТВЛМ-10 |
22 |
|
Трансформатор тока |
ТЛМ-10 |
4 |
|
Трансформатор тока |
ТОЛ-СЭЩ-1О |
6 |
|
Трансформатор тока |
ТОЛ-10 |
6 |
|
Трансформатор напряжения |
НКФ 110-57 |
6 |
|
Трансформатор напряжения |
НТМИ-10-66У3 |
1 |
|
Трансформатор напряжения |
НТМИ-10-66У3 |
1 |
|
Счетчики электрической энергии |
Альфа А1800 |
31 |
|
Радиосервер точного времени (ИВК) |
СТВ-01 |
1 |
|
Устройство сбора и передачи данных |
RTU-325T |
1 |
|
Программное обеспечение |
СПО АИИС КУЭ ЕНЭС (Метроскоп) |
1 |
|
Паспорт-Формуляр |
4716016979.411711. С016.ПФ |
1 |
приведены в документе «Методика измерений электрической энергии и мощности с использованием автоматизированной информационно-измерительной системы
коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Заискитимская», аттестованном ООО «Спецэнергопроект», г. Москва, уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов
на автоматизированные системы. Автоматизированные системы. Стадии создания».
ПравообладательПубличное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)
ИНН 4716016979
Юридический адрес: 117630, г. Москва, ул. Академика Челомея, д. 5А
Телефон: +7(495) 710-93-33
E-mail: info@fsk-ees.ru
Web-сайт: www.fsk-ees.ru
ИзготовительПубличное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)
ИНН 4716016979
Адрес: 117630, г. Москва, ул. Академика Челомея, д. 5А
Телефон: +7 (495) 710-93-33
E-mail: info@fsk-ees.ru
Web-сайт: www.fsk-ees.ru
Испытательный центрОбщество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест»)
Адрес: 141100, Московская обл., г. Щелково, Пролетарский пр-кт, д. 12, кв. 342 Телефон: +7 (499) 991-19-91
E-mail: info@enertest.ru
Web-сайт: www.enertest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311723.
в части вносимых изменений
Общество с ограниченной ответственностью «Метрологический сервисный центр» (ООО «МетроСервис»)
Адрес: 660133, Красноярский край, г. Красноярск, ул. Сергея Лазо, д. 6а
Телефон: (391) 224-85-62
E-mail: E.E.Servis@mail.com
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311779.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» января 2025 г. № 176
Регистрационный № 58572-14
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики волоконно-оптические ASTRO
датчики)
предназначены для измерений температуры, линейных перемещений и давления при мониторинге конструкций и сооружений.
Принцип действия датчиков основан на пропорциональном смещении рабочей частоты сигнала, проходящего по волноводу излучения при изменении геометрических размеров его рабочей части. Такой эффект основан на технологии записи периодической структуры показателя преломления в сердцевине волновода датчика (волоконной брегговской решётки).
Датчики выпускаются девяти модификаций, которые различаются метрологическими характеристиками, конструкцией и измеряемыми величинами: А528, А523, А531, А529, А521 и А527 - для измерения перемещения; А513 и А511 - для измерения температуры; А561 - для измерения давления. Значения измеряемых величин
рассчитываются на основе первичного сигнала (смещение длины волны, проходящей через волновод, при изменении длины чувствительного элемента) по градуировочным уравнениям согласно паспорту соответствующего датчика. По желанию заказчика в паспортах на датчики А528 и А523 приводят значения модуля Юнга материала рабочей части для определения силы, воздействующей на датчик, на датчики А528, А523, А529, А527 и А521 приводят длину рабочей части для определения деформации.
Конструктивно датчики представляют собой оптическое волокно (чувствительный элемент) с изолированной рабочей частью в защитной оболочке с разъемами на концах для соединения с рабочим оборудованием. Чувствительный элемент датчиков механически связан с рабочей частью, которая служит для передачи величины воздействия внешних возмущений. В зависимости от модификации рабочая часть датчиков может быть изготовлена с различными креплениями для установки по месту установки датчиков представлены в таблице 1.
Датчики модификаций А513, А561, А521, А527, А528 и для работы во взрывобезопасных и взрывоопасных условиях.
Корпус датчиков металлический, окрашиваемый в цвета, изготовитель.
эксплуатации. Типы
А529 предназначены
которые определяет
Каждый экземпляр датчиков имеет заводской номер, расположенный на информационной табличке, прикрепленной к кабелю. Заводской номер имеет цифровой формат и наносится типографским способом.
Пломбирование датчиков не предусмотрено.
Нанесение знака поверки на датчики не предусмотрено.
Таблица 1 - Типы установки датчиков волоконно-оптических ASTRO
|
Тип креплений |
Модификация датчиков волоконно-оптических ASTRO | ||||||||
|
А528 |
А523 |
А513 |
А511 |
А531 |
А529 |
А561 |
А521 |
А527 | |
|
Анкерное |
+ |
+ |
+ |
- |
+ |
+ |
- |
- |
- |
|
Болтовое |
+ |
- |
+ |
- |
- |
- |
- |
+ |
+ |
|
Приваривание |
+ |
+ |
+ |
- |
+ |
+ |
+ |
+ |
+ |
|
Заливка в бетон |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
|
Свободное стягивание |
- |
- |
+ |
+ |
+ |
+ |
+ |
- |
- |
Общий вид датчиков представлен на рисунке 1. Общий вид информационной таблички, прикрепленной к кабелю, с указанием места нанесения заводского номера представлен на рисунке 2.
А531
А513
А561
А511
А529
А523
А527
А521
Рисунок 1 - Общий вид датчиков волоконно-оптических ASTRO
ДСАЕ.421000.001ТУ
ASTROA561 3iB. N1:1224-003 ■<
!u-1J13.306hm; 2₽-1Лб.982нм
Место нанесения заводского номера
Рисунок 2 - Общий вид информационной таблички, прикрепленной к кабелю датчика, с указанием места нанесения заводского номера
Метрологические и технические характеристикиТаблица 2 -
и основные технические
|
Наименование характеристики |
Значения для модификаций датчиков волоконно-оптических ASTRO | ||||||||
|
А528 |
А523 |
А513 |
А511 |
А561 |
А531 |
А529 |
А521 |
А527 | |
|
Диапазон измерений температуры, °С |
- |
- |
от - 50 до +80 |
от -50 до +100 |
- |
- |
- |
- |
- |
|
Диапазон измерений перемещения, мм |
от -0,4 до +0,4 |
от -0,3 до +0,3 |
- |
- |
- |
от 0 до 80 |
от -0,5 до +0,5 |
от - 0,3 до +0,3 |
от -0,3 до +0,3 |
|
Верхние пределы измерений избыточного давления, МПа |
- |
- |
- |
- |
0,1; 0,5; 1; 2; 5;10 |
- |
- |
- |
- |
|
Пределы допускаемой приведенной к ДИ погрешности, %1 |
± 0,1 |
± 0,1 |
± 0,1 |
± 0,1 |
± 0,2 |
± 0,2 |
± 1,0 |
± 1,0 |
± 1,0 |
|
Диапазон показаний деформации, млн-12 |
от -5000 до +5000 |
от -560 до +560 |
- |
- |
- |
- |
от -5000 до +5000 |
от -3000 до +3000 |
от -3000 до +3000 |
|
Диапазон показаний силы, кН2 |
от 0 до 85 |
от 0 до 40 |
- |
- |
- |
- |
- |
- |
- |
|
Длина датчика (или расстояние между точками крепления), мм, не более |
от 70 до 100 |
370 |
109 |
40 |
210 |
342 |
до 5 м |
40 |
56,5 |
|
Необходимое минимальное место для инсталляции (при размещении разъема с одной стороны), мм |
230 |
400 |
170 |
60 |
240 |
370 |
до 5 м |
60 |
70 |
|
Количество разъемов |
1 - 2 |
1 |
1 - 2 |
1 |
1 - 2 | ||||
|
Температурный диапазон хранения и эксплуатации, °С |
от -50 до +80 |
от -50 до +100 |
от -50 до +80 | ||||||
|
Диаметр разъема, мм |
3 | ||||||||
|
Маркировка взрывозащиты |
Ex op is IIC T6 Ga X, Ex op is I Ma X |
- |
Ех ор is IIC T6 Ga X, Ех ор is I Ма X |
- |
Ех ор is IIC Тб Ga X, Ех ор is I Ма X |
- |
Ex op is lie T6 Ga X, Ех ор is I Ма X | ||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Наработка до первого отказа, ч |
350000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик волоконно-оптический |
ASTRO |
1 шт.* |
|
Руководство по эксплуатации |
ДСАЕ.421000.001РЭ |
1 экз.** |
|
Паспорт |
ДСАЕ.441421.002ПС |
1 экз. |
|
* В зависимости от заказа. ** В один адрес или по заказу, или в электронном виде | ||
приведены в 1.4 «Измерения и обработка результатов» руководства по эксплуатации ДСАЕ.421000.001РЭ.
Нормативные документы, устанавливающие требования к средству измерений
|
Приказ |
Росстандарта от |
20 |
октября |
2022 г. |
№ 2653 |
«Об |
утверждении |
|
Государственной поверочной схемы |
для |
средств измерений |
избыточного давления до 4000 | ||||
|
Мпа»; | |||||||
|
Приказ |
Росстандарта от |
19 |
ноября |
2024 г. |
№ 2712 |
«Об |
утверждении |
Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ДСАЕ.421000.001ТУ Волоконно-оптические датчики ASTRO. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Инверсия-Сенсор»
(ООО «Инверсия-Сенсор»)
ИНН 5408227286
Адрес: 614002, г. Пермь, ул. 25 Октября, д. 106
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательский
унитарного институт
предприятия «Всероссийский научно-метрологии имени Д.И. Менделеева»
(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
Значения нормированы при использовании анализатора оптического спектра с пределами допускаемой абсолютной погрешности в интервале ±0,002 нм.
Указаны расчетные величины на основании известных значений модуля Юнга, размеров рабочей части датчика и измеренных значений перемещения.
