МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

29 января 2025 г.

198

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

    сведения, предоставления утвержденным приказом Российской Федерации

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р. Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от «___» ___________ 2025 г. № ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

№ п/п

Наименование типа

Обозначение

типа

Регистрационный номер в ФИФ

Изготовитель

Место осуществления деятельности Изготовителя

Заявитель

Прежний адрес

Новый адрес

1

2

3

4

5

6

7

8

1.

Калибраторы давления портативные

Метран 501-

ПКД-Р

22307-09

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск

Адрес: 454003, г. Челябинск, Новоградский пр-кт, д. 15

Адрес места осуществления деятельности: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г Челябинск, пр-кт Новоградский, д. 15

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск

2.

Уровнемеры

ВК1700

32063-16

Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Автоматика-ВК» (ООО «НПП «Автоматика-ВК»), г. Уфа

Адрес: 450059, г. Уфа, ул.

Новосибирская, д. 2, к. 2

Адрес места осуществления деятельности: 450100, Республика Башкортостан, г.о. г. Уфа, г. Уфа, ул Сипайловская, д.

7, помещ. 18-22

Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Автоматика-ВК» (ООО «НПП «Автоматика-ВК»), г. Уфа

3.

Калибраторы давления

Метран-520

54880-13

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск

Адрес: 454003, г. Челябинск, Новоградский пр-кт, д. 15

Адрес места осуществления деятельности: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г Челябинск, пр-кт Новоградский, д. 15

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 198

Лист № 1

Всего листов 6

Регистрационный № 22307-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы давления портативные Метран 501-ПКД-Р

Назначение средства измерений

Калибраторы давления портативные Метран 501-ПКД-Р (далее

- калибраторы) предназначены для измерения и воспроизведения давления жидкостей и газов, разрежения газов, напряжения и силы постоянного тока.

Описание средства измерений

Принцип действия калибраторов состоит в измерении давления с помощью тензопреобразователя, расположенного в модуле давления. При воздействии измеряемого давления аналого-цифровой преобразователь, расположенный в модуле давления, преобразует электрический сигнал, пропорциональный давлению, в цифровой код, который передаётся в микроконтроллер электронного блока.

Калибратор применяется в качестве эталона при поверке и калибровке различных средств измерения давления (СИД), в том числе преобразователей давления с унифицированными выходными электрическими сигналами, измерительных преобразо-вателей, вторичных приборов, показывающих манометров и реле давления.

Основными элементами калибраторов являются электронный блок и внешние модули давления. Электронный блок выполнен в виде портативного прибора в пластмассовом корпусе, на лицевой панели которого размещены клавиатура и жидкокристаллический буквенно-цифровой дисплей, на верхней торцевой панели - клеммы для подключения к измеряемым (воспроизводимым) электрическим сигналам, на боковой панели - разъём для подключения модуля давления, блока электропитания, интерфейсного модуля. С одним электронным блоком может работать до 12 модулей давления с различными диапазонами измерений. Для воспроизведения давления прилагаются источники создания давления.

Электропитание калибратора может осуществляться от внутреннего аккумулятора, расположенного в электронном блоке или от сетевого блока питания.

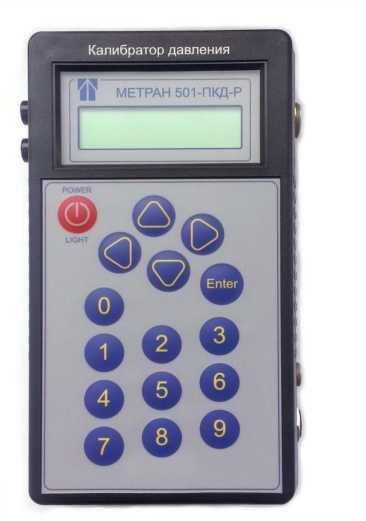

Общий вид калибраторов приведен на рисунке 1.

Приказ Росстандарта №198 от 29.01.2025, https://oei-analitika.ru
Приказ Росстандарта №198 от 29.01.2025, https://oei-analitika.ru

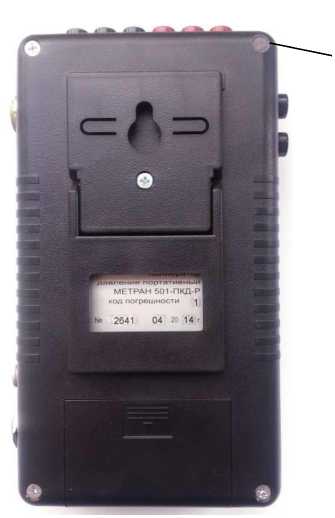

Место размещения

защитной пломбы

Рисунок 1 - Общий вид калибраторов

Программное обеспечение

Программное обеспечение (ПО) калибраторов имеет следующие идентификационные данные, приведенные в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

c501 1V.HEX

Номер версии (идентификационный номер) ПО

Не ниже 1

Цифровой идентификатор ПО

-

Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Диапазоны измерений модулей давления калибраторов и предельные допустимые давления

Наименование характеристики

Значение

Код модуля давления

Пределы измерений модулей давления, МПа

Предельно допустимое давление, МПа

Модули избыточного давления

К2,5

от 0 до 0,0025

0,0035

К2,5Д

0,005

К6

от 0 до 0,006

0,0085

К6Д

0,012

К25

от 0 до 0,025

0,035

К25Д

0,05

М0,16

от 0 до 0,16

0,22

М0,16Д

М1

от 0 до 1

1,4

М1Д

М2,5

от 0 до 2,5

3,5

М10

от 0 до 10

14

М25

от 0 до 25

35

М60

от 0 до 60

70

Модули разрежения (вакуумметрические)

В25

от -0,025 до 0

-0,035

В63

от -0,063 до 0

-0,09

В100

от -0,1 до 0

-0,1

Примечания

  • 1  Модули давления имеют поддиапазоны измерения по ГОСТ 22520-85, устанавливаемые программным способом.

  • 2 Индекс «Д» в конце кода обозначает модуль с разделительной диафрагмой.

  • 3 Модули давления с одинаковым кодом взаимозаменяемые.

  • 4 Допускается поставка дополнительных модулей давления к ранее выпущенным калибраторам.

Таблица 3 - Диапазоны показаний электрических сигналов, измеряемых и воспроизводимых электронным блоком

Наименование характеристики

Значение

Диапазоны показаний электрических сигналов,

измеряемых электронным блоком:

- постоянный ток, мА

от 0 до 22

- напряжение постоянного тока, В

от 0 до 1,1

Диапазоны электрических сигналов, воспроизво-

димых электронным блоком:

- постоянный ток, мА

от 0 до 22

- напряжение постоянного тока, В

от 0 до 1,1

Нормируемые диапазоны измерений и воспроиз-

ведения:

- постоянный ток, мА

от 0 до 20

- напряжение постоянного тока, В

от 0 до 1

Таблица 4 - Пределы допускаемой основной погрешности измерений давления, измерений и воспроизведения постоянного тока, напряжения постоянного тока и число разрядов индикации калибратора в зависимости от кода предела допускаемой погрешности

Наименование характеристики

Значение

Код предела допускаемой основной погрешности

Наименование показателя

Пределы допускаемой основной погрешности yне более

Число разрядов индикации

1

В режиме измерений

Избыточное давление, МПа

от (от 0 до 0,16) до (от 0 до 60)

±0,04 % ВПИ

5 десятичных разрядов

от 0 до 0,025

±0,04 % ВПИ*,

±0,05 % ВПИ

от 0 до 0,0025; от 0 до 0,006

±0,06 % ВПИ

Разрежение, МПа

от (от 0 до 0,025) до

(от 0 до 0,1)

±0,05 % ВПИ

Ток, мА

от 0 до 20

±(0,02 % ИВ + 0,0005 мА)

6 десятичных разрядов

Напряжение, В

от 0 до 1

±(0,02 % ИВ + 0,0001 В)

В режиме воспроизведения

Ток, мА

от 0 до 20

±(0,03 % ИВ + 0,001 мА)

6 десятичных разрядов

Напряжение, В

от 0 до 1

±(0,03 % ИВ + 0,0002 В)

2

В режиме измерений

Избыточное давление, МПа

от (от 0 до 0,16) до (от 0 до 60)

±0,05 % ВПИ

5 десятичных разрядов

от 0 до 0,025

±0,06 % ВПИ

от 0 до 0,0025; от 0 до 0,006

±0,1 % ВПИ

Разрежение, МПа

от (от 0 до 0,025) до

(от 0 до 0,1)

±0,06 % ВПИ

Ток, мА

от 0 до 20 мА

±(0,02 % ИВ + 0,001 мА)

6 десятичных разрядов

Напряжение, В

от 0 до 1 В

±(0,02 % ИВ + 0,0002 В)

В режиме воспроизведения

Ток, мА

от 0 до 20

±(0,04 % ИВ + 0,001 мА)

6 десятичных разрядов

Напряжение, В

от 0 до 1

± (0,04 % ИВ + 0,0002 В)

Примечания

  • 1 ИВ - значение измеряемой (воспроизводимой) величины.

  • 2 ВПИ - верхний предел измерений поддиапазона модуля давления.

  • 3 Основная погрешность измерений давления включает нелинейность, гистерезис и повторяемость при температуре окружающего воздуха (+20±2) °С.

  • 4 *Поставляется по согласованию с заказчиком.

Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С от температуры (20±2)°С составляют ±0,5y %.

Таблица 5 - Основные технические

Наименование характеристики

Значение

Потребляемая электронным блоком мощность, В-А, не более:

- при измерении

0,4

- при воспроизведении

0,6

Габаритные размеры электронного блока, мм, не более:

- высота

185

- ширина

110

- длина

46

Масса калибратора без источника давления с 12

4,0

модулями давления, кг, не более

Условия эксплуатации:

- температура окружающей среды, °С

от 0 до +50

- относительная влажность воздуха при температуре

+35 °С, %

от 30 до 80

- атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы калибратора, лет, не менее

8

Средняя наработка на отказ, ч, не менее

8000

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также фотохимическим способом на табличку электронного блока калибратора.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование

Обозначение

Количество

Примечание

Электронный блок

1560.100.00

1 шт.

Модуль давления

от 1 до 12 шт.

По заказу

Электрический кабель подключения поверяемого прибора

1

Источник давления с комплектом соединительных трубопроводов и переходников

от 1 до 8 шт.

По заказу

Адаптер связи с IIK

1 шт.

По заказу

ПО «Поверка СИД» (компакт диск)

1 шт.

По заказу

Блок питания

1 шт.

Аккумулятор

1 шт.

Сумка

1 шт.

Руководство по эксплуатации

1560.000.00 РЭ

1 экз.

Паспорт

1560.000.00 ПС

1 экз.

Методика поверки

-

1 экз.

Свидетельство о поверке

1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие   требования

к калибраторам давления портативным Метран 501-ПКД-Р

Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ТУ    4381-056-51453097-2009    «Калибраторы давления

портативные

Метран 501-ПКД-Р. Технические условия».

Изготовитель

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720

Адрес места осуществления деятельности: 454103, Челябинская  обл.,

г.о. Челябинский, вн.р-н Центральный, г Челябинск, пр-кт Новоградский, д. 15 Телефон: +7 (351) 242-44-44

E-mail: info.Metran@Emerson.com

Web-сайт: www.metran.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний

в Челябинской области»

(ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г. Челябинск, ул. Энгельса, д.101

Телефон/факс: +7 (351) 232-04-01

E-mail: stand@chelcsm.ru

Web-сайт: www.chelcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311280.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 198

Лист № 1

Всего листов 5

дистанционного

Регистрационный № 32063-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры ВК1700

Назначение средства измерений

Уровнемеры ВК1700 предназначены для автоматического непрерывного измерения уровня жидкости в технологическом аппарате.

Описание средства измерений

Принцип действия уровнемеров заключается в измерении времени прохождения ультразвуковой волны в металлическом стержне расстояния от пьезорезонансного преобразователя до поплавка.

Уровнемеры состоят из преобразователя первичного и преобразователя вторичного.

Уровнемеры осуществляют непрерывное измерение уровня жидкости, имеют цифровую индикацию, преобразуют значение уровня в стандартный токовый сигнал от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, а также осуществляет передачу информации об измеряемых и контролируемых уровнях по интерфейсу RS-485 на верхний уровень обработки.

Уровнемеры изготавливается в пяти исполнениях: одноканальный, двухуровневый (межфазовый), двухканальный, четырехканальный и восьмиканальный.

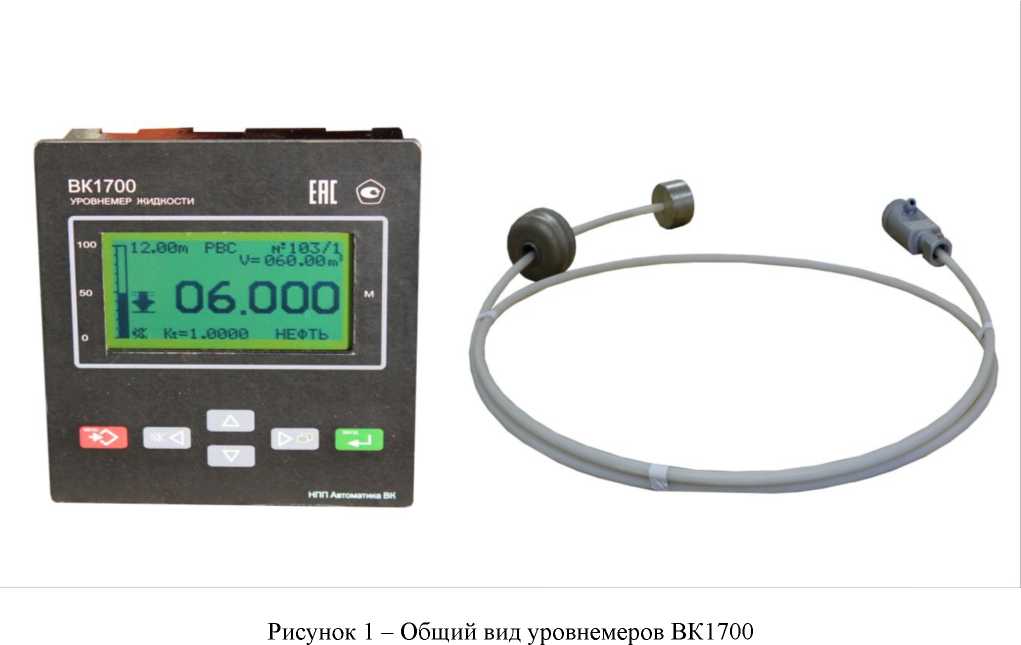

Общий вид уровнемеров представлен на рисунке 1.

Приказ Росстандарта №198 от 29.01.2025, https://oei-analitika.ru

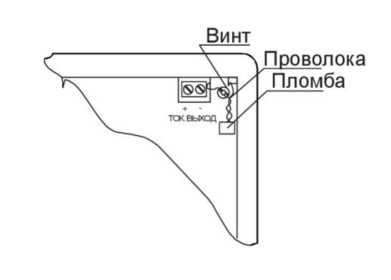

На рисунке 2 указано место пломбировки на корпусе вторичного преобразователя при креплении на DIN-рейку.

Приказ Росстандарта №198 от 29.01.2025, https://oei-analitika.ru

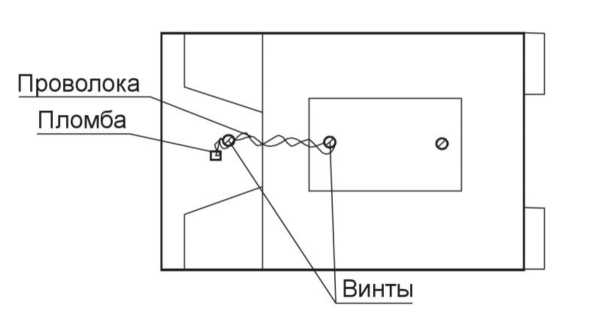

Рисунок 2 - Схема пломбировки вторичного преобразователя при креплении на DIN-рейку

На рисунке 3 указано место пломбировки на корпусе вторичного преобразователя при креплении в щит.

Приказ Росстандарта №198 от 29.01.2025, https://oei-analitika.ru

Рисунок 3 - Схема пломбировки вторичного преобразователя при креплении в щит

Программное обеспечение

Используемое в уровнемерах программное обеспечение является встроенным. Программное обеспечение проводит ряд проверок после включения питания, а также осуществляет циклическую проверку целостности конфигурационных данных во время работы уровнемера. Программное обеспечение уровнемера содержит в себе калибровочный файл с данным заводской калибровки. Данный калибровочный файл не может быть модифицирован или загружен через какой-либо интерфейс на уровне пользователя.

Идентификационные данные программного обеспечения уровнемеров ВК1700 приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Одноканальный, двухканальный

Двухуровневый (межфазовый)

Четырехканальный

Восьмиканальный

Идентификационное

ur1_v9_9

ur1MF_v9_10

ur4v8 1

ur8_v11_1

наименование ПО

(new SHIT).hex

(new SHIT).hex

(new DIN1).hex

(new 16MHz).hex

Номер версии

9.9

9.10

8.1

11.1

Цифровой идентификатор ПО

0X0E95

0x704A

0xD1CA

0X0AD4

Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «низкий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений уровня, м

от 0,1 до 16,0

Диапазон измерений уровня границы раздела двух сред, м

от 0,5 до 16,0

Цена деления, мм

1

Пределы основной допускаемой абсолютной погрешности измерений уровня, мм

±3

Таблица 3 - Основные технические

Наименование характеристики

Значение

Измеряемая среда

вода, нефть, нефтепродукт

Температура контролируемой среды, °C

от -55 до +75

Число каналов измерений

до 8

Напряжение питания постоянного тока, В

24 ± 10 %

Потребляемая мощность, Вт, не более

30

Условия эксплуатации:

- температура окружающей среды для первичного

от -55 до +55

преобразователя, °C

- температура окружающей среды для вторичного

от 0 до +50

преобразователя, °C

- относительная влажность, %

80

Габаритные размеры (длина х ширина х высота), мм, не более

- первичного преобразователя

144х144х17670

- вторичного преобразователя

149x164x60

Масса, кг, не более

- первичного преобразователя

9,3

- вторичного преобразователя

1,1

Срок службы, лет, не менее

14

Знак утверждения типа

наносится на корпус уровнемеров ВК1700 методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь первичный

А528.07.01.00.000

1 шт.

Преобразователь вторичный

А528.07.02.00.000

1 шт.

Блок питания

MDR-20-24 (DR-4524)

1 шт.

Паспорт

А528.07.0.00.000ПС

1 экз.

Руководство по эксплуатации

А528.07.0.00.000РЭ

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Нормативные и технические документы, устанавливающие требования к уровнемерам ВК1700

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости;

ТУ 4214-007-48875334-2004 Уровнемеры ВК1700. Технические условия.

Изготовитель

Общество с ограниченной ответственность «Научно-производственное предприятие «Автоматика-ВК» (ООО «НПП «Автоматика-ВК»)

ИНН 0276048271

Адрес места осуществления деятельности: 450100, Республика Башкортостан,

г.о. город Уфа, г. Уфа, ул. Сипайловская, д. 7, помещ. 18-22

Тел./факс: +7(3472) 32-50-59/(3472) 566-481

E-mail: avtomatikavk@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Тел./факс: (843) 272-70-62 / 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 198

Регистрационный № 54880-13

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы давления Метран-520

Назначение средства измерений Калибраторы давления Метран-520 (далее

калибраторы)

предназначены для измерения и воспроизведения абсолютного и избыточного давления жидкостей и газов, разрежения газов, силы постоянного тока и измерения напряжения постоянного тока.

Описание средства измерений

Принцип действия калибраторов в режиме измерений давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления, расположенного во встроенном модуле давления калибратора или во внешнем модуле давления Метран-518 (регистрационный номер 39152-12). Электрический сигнал, изменяющийся под воздействием входного давления, подается аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер калибратора (для встроенного модуля давления) или внешнего модуля давления. Для устранения температурной погрешности, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер. Микроконтроллер по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя давления, хранятся в энергонезависимой памяти.

Принцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер калибратора.

Принцип действия калибраторов в режиме воспроизведения силы постоянного тока основан на цифро-аналоговом преобразовании цифровых сигналов микроконтроллера калибратора в аналоговые электрические сигналы и передаче их на соответствующие клеммы калибратора.

Калибраторы портативного исполнения изготавливаются в корпусах с монохромным дисплеем (модификация LCD) и с цветным дисплеем (модификация TFT). Модификации имеют одинаковые метрологические и технические характеристики.

Калибраторы кейсового исполнения изготавливаются в корпусах с монохромным дисплеем.

Электропитание калибратора осуществляется от аккумулятора, расположенного в корпусе прибора.

Калибратор может работать с внешними модулями давления Метран-518.

в на

преобразователе давления первый канал измерения

При измерении давления могут быть использованы любые единицы измерения давления, допущенные к применению в РФ.

представлены

Внешний вид калибраторов и место размещения защитной пломбы на рисунке 1.

Приказ Росстандарта №198 от 29.01.2025, https://oei-analitika.ru

Место пломбирования

Приказ Росстандарта №198 от 29.01.2025, https://oei-analitika.ru
Приказ Росстандарта №198 от 29.01.2025, https://oei-analitika.ru

б)

Место пломбирования

Приказ Росстандарта №198 от 29.01.2025, https://oei-analitika.ru

а)

Приказ Росстандарта №198 от 29.01.2025, https://oei-analitika.ru

Место пломбирования

Приказ Росстандарта №198 от 29.01.2025, https://oei-analitika.ru

в)

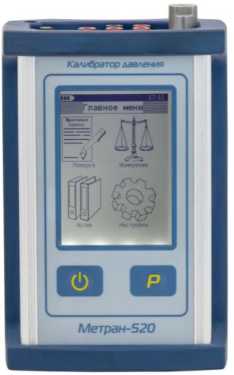

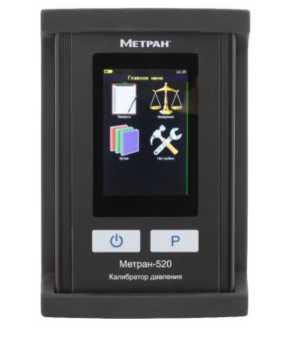

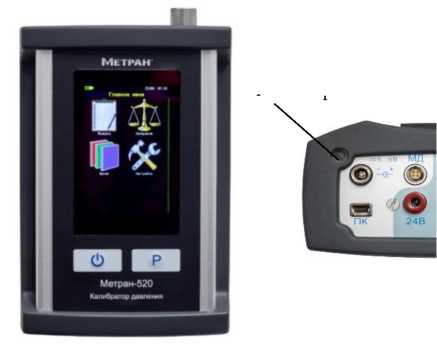

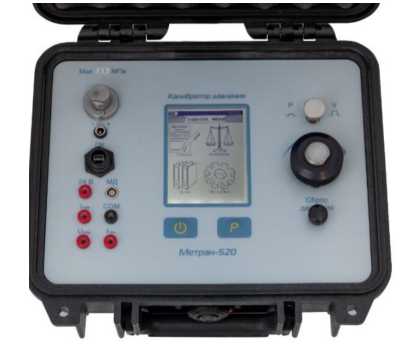

Рисунок 1 - Калибраторы давления Метран-520:

а) калибратор портативного исполнения, модификация LCD; б) калибратор кейсового исполнения;

в) калибратор портативного исполнения, модификация TFT

Нанесение знака поверки на калибраторы не предусмотрено.

Допускается изготовление калибраторов с другим цветом корпуса и его элементов.

Приказ Росстандарта №198 от 29.01.2025, https://oei-analitika.ru

МЕТРАН-520

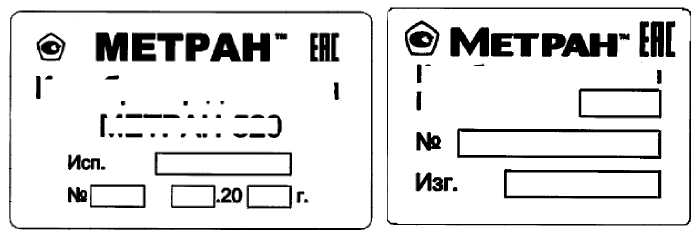

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера

Калибратор давления

Калибратор давления МЕТРАН-520 I Программное обеспечение

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1. Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Калибратор портативного исполнения (модификация LCD) и калибратор кейсо-вого исполнения

16_0101_200_00

1

3ED68029

CRC32

Калибратор портативного исполнения (модификация TFT)

16_0101_400_00

не ниже v.2.0.1.1

-

-

«Поверка СИД»

ServiceApplication

.Loader.exe

не ниже v.2.3

-

-

Метрологические и технические характеристики

Таблица 2 - Пределы допускаемой основной погрешности измерений давления встроенным модулем давления

Диапазоны измерений давления

Формы выражения погрешности

Пределы допускаемой основной погрешности в зависимости от кода погрешности, не более

D

E

F

G

от 0 % до 30 % ВПИ

Y

±0,012 % ВПИ

±0,015 % ВПИ

±0,018 % ВПИ

±0,03 % ВПИ

от 30 % до 100 % ВПИ

5

±0,04 % ИВ

±0,05 % ИВ

±0,06 % ИВ

±0,1 % ИВ

Примечания

1 Основная погрешность измерений давления при (20±2) °С включает нелинейность, гистерезис и повторяемость.

2

3

4

5

6

ВПИ - верхний предел измерений встроеннего модуля давления.

ИВ - значение измеряемой величины.

Y - пределы допускаемой приведенной основной погрешности.

5 - пределы допускаемой относительной основной погрешности.

Для модуля давления с диапазоном измерений от минус 100 до плюс 160 кПа (код

модуля «D160K» или «1» в зависимости от модификации) приведённая погрешность распространяется только на диапазон от минус 30 % ВПИ до плюс 30 % ВПИ (от минус 48 до плюс 48 кПа). В остальном диапазоне нормируется предел допускаемой относительной погрешности.

Таблица 3 - Пределы допускаемой абсолютной основной погрешности измерений силы и напряжения постоянного тока, и воспроизведения силы постоянного тока

Код погрешности

Наименование

Пределы допускаемой абсолютной основной погрешности, Л, не более

1

В режиме измерений

Ток, мА

±(0,0075 % ИВ+0,0005 мА)*

Напряжение, В

от 0 до 5

±(0,02 % ИВ+0,0001 В)

от 0 до 50

±(0,04 % ИВ+0,002 В)

В режиме воспроизведения

Ток, мА

±(0,02 % ИВ+0,001 мА)

2

В режиме измерений

Ток, мА

±(0,015 % ИВ+0,001 мА)*

Напряжение, В

от 0 до 5

±(0,02 % ИВ+0,0002 В)

от 0 до 50

±(0,04 % ИВ+0,002 В)

В режиме воспроизведения

Ток, мА

±(0,02 % ИВ+0,001 мА)

Примечания:

  • 1     ИВ - значение измеряемой (воспроизводимой) величины.

  • 2    В режиме воспроизведения силы постоянного тока допускается подключать калибраторы по схеме питания от собственного источника тока или по схеме включения в токовую

    петлю с внешним блоком питания. Калибратор имеет 6 десятичных разрядов индикации.

    Л - пределы допускаемой абсолютной основной погрешности.

  • 3

  • 4

* пределы допускаемой основной погрешности в диапазоне температур от плюс 10 °С до плюс 35 °С.

Таблица 4 - Диапазоны измерений давления

Код модуля давления

Предельнодопустимое давление,

МПа

Диапазоны измерений, МПа

Калибратор портативного исполнения (модификация

LCD)

Калибратор кейсового исполнения

Калибратор портативного исполнения (модификация TFT)

Встроенные модули давления-разряжения

D160К

D160К

1

0,22

от -0,1 до +0,16

D1М

D1М

2

1,4

от -0,1 до +1,0

-

D2,5М

-

3,5

от -0,1 до +2,5

Встроенные модули абсолютного давления

А250К

А250К

3

0,3

от 0 до 0,25

A1М

A1М

4

1,4

от 0 до 1,0

-

A2,5М

-

3,5

от 0 до 2,5

Метрологические и технические характеристики внешних модулей давления эталонных Метран-518, при работе в комплекте с Метран-520, в соответствии с описанием типа на модули давления эталонные Метран-518.

Таблица 5 -

н-520

давления

Наименование характеристик

Портативное исполнение

Кейсовое исполнение

Диапазон измерений и воспроизведения силы постоянного тока, мА

от 0 до 22

Диапазоны измерений напряжения постоянного тока, В

от 0 до 5; от 0 до 50

Пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающего воздуха от минус 10 °С до плюс 50 °С на каждые 10 °С от температуры 20 °С, %:

  • - в режиме измерений давления (кроме диапазона температуры окружающей среды (20±2) °С);

  • - в режимах измерений напряжения постоянного тока и воспроизведения силы постоянного тока

±0,5^5; ±0,5-у

±0,5-Л

Пределы допускаемой дополнительной погрешности в режиме измерений силы постоянного тока в диапазоне температур от минус 10 °С до плюс 10 °С и от плюс 35 °С до плюс 50 °С на каждые 10 °С, %

±0,5-Л

Рабочие диапазоны встроенного источника создания давления, МПа

-

от -0,08 до +0,16; от -0,08 до +1; от -0,08 до +2,5

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - атмосферное давление, кПа

  • - относительная влажность, %, не более

от +18 до +22

от 84 до 106

80

Таблица 6 - Технические

н-520

давления

Наименование характеристик

Портативное исполнение

Кейсовое исполнение

Мощность, потребляемая калибратором от блока питания, Вт, не более

5,5

25

Степень защиты от воды и пыли

IP54

Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008, группа

N1

Прочность в транспортной таре:

  • - к ударам со значением пикового ударного ускорения 98 м/с2, длительностью ударного импульса 16 мс, число ударов

  • - к вибрации по ГОСТ Р 52931-2008, раздел 5, группа

1000±10

F3

Максимальная влажность окружающего воздуха в транспортной таре при температуре 35 °С, %

95±3

Диапазон температур при транспортировании, °С

от -25 до +55

Масса калибраторов без внешних источников и модулей давления, кг, не более: калибратор без встроенного модуля давления калибратор со встроенным модулем давления калибратор со встроенными модулем и источником создания давления блок питания присоединительные элементы

1,1

1,4

2,0

0,3

0,4

4,5

0,4

0,4

Габаритные      размеры      калибратора

(длина X ширина х высота), мм, не более

210x125x75

280x250x120

Средний срок службы, лет

8

Средняя наработка на отказ, ч

8000

Условия эксплуатации: температура окружающего воздуха, °С атмосферное давление, кПа относительная влажность воздуха при температуре 35 °С, %

от -10 до +50

от 84 до 106 до 80

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также трафаретным способом на табличку калибратора в левом верхнем углу.

Комплектность средства измерений

Таблица 7 - Комплектность

Наименование

Обозначение

Кол-

во

Примечание

Калибратор давления Метран-520

16.0101.200.00

*

* 1 шт. при заказе портативного исполнения, модификация LCD

16.0101.300.00

*

* 1 шт. при заказе кейсового исполнения

16.0101.400.00

*

* 1 шт. при заказе портативного исполнения, модификация TFT'

Электрический кабель подключения поверяемого прибора

1

Электрический кабель USB

1

Блок питания

1

В зависимости от исполнения

ПО «Поверка СИД» и Руководство пользователя на ПО (компакт-диск)

1

Сумка

1

Модуль давления эталонный

Метран-518

*

* По заказу

Электрический кабель подключения модуля давления

1

Источник создания давления

*

* По заказу

Комплект монтажных частей

16.0101.002.00

1

В зависимости от исполнения калибратора

16.0101.002.00-01

16.0101.002.00-02

Калибратор давления Метран-520 Руководство по эксплуатации

16.0101.000.00 РЭ

*

* 1 шт. при заказе портативного исполнения, модификация LCD или кейсового исполнения

Калибратор давления Метран-520 Руководство по эксплуатации

16.0101.000.00-01 РЭ

*

* 1 шт. при заказе портативного исполнения, модификация TFT

Калибратор давления Метран-520 Паспорт

16.0101.000.00 ПС

*

* 1 шт при заказе портативного исполнения, модификация LCD или кейсового исполнения

Калибратор давления Метран-520 Паспорт

16.0101.000.00-01

ПС

*

* 1 шт. при заказе портативного исполнения, модификация TFT

Сведения о методиках (методах) измерений

приведены в п.1.4 «Устройство и работа калибратора» документа «Калибратор давления Метран-520. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к калибраторам давления Метран-520

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 0,1 до 1^107 Па»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ТУ 4381-063-51453097-2013 «Калибраторы давления Метран-520. Технические условия».

Изготовитель

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес места осуществления  деятельности:  454103, Челябинская  обл.,

г.о. Челябинский, вн.р-н Центральный, г Челябинск, пр-кт Новоградский, д. 15 Телефон: +7 (351) 242-44-44

E-mail: info@Metran.ru

Web-сайт: www.metran.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101

Телефон/факс: (351) 232-04-01

E-mail: stand@chelcsm.ru

Web-сайт: 74.csmrst.ru

Уникальный номер записи в реестре аккредитованных лиц № 01.00234-2013




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
