№202 от 30.01.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 643240
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 202 от 30.01.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему
измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания прилагаемые к настоящему приказу.
3. Распространить действие методик установленных согласно приложению
на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах
средств измерений согласно приложению к настоящему приказу
в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального
информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю За собоЙ.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
типов средств
поверки средств к настоящему
измерений,
измерений,
приказу,
сведения, предоставления утвержденным приказом Российской Федерации
Заместитель руководителя
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « 30 » ____2025 г. № ____
Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляе мый изготови тель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Преобразователи уровня буйковые |
Сапфир-22 |
Сапфир- 22МП1-Ду- Ex-2620-02- У2-05,/12000-421000 зав. №4052 |
21233-07 |
МИ 1233-86 |
МП 208-040 2024 |
22.04. 2024 |
Общество с ограниченной ответственностью Специальное конструкторское бюро «Приборы и системы» (ООО СКБ «Приборы и системы»), г. Рязань |
ФГБУ «ВНИИМС», г. Москва | |||
|
2. |
Системы |
CONTROL MASTER |
CONTROL MASTER P 2290 L 201 D2 зав. № CMTP322011 3 (дальнейшее применение невозможно) |
90035-23 |
Индивидуальны й предпринимател ь Офицеров Владислав Сергеевич (ИП Офицеров В.С.), Московская обл., г. Реутов |
МП 208-0322023 с изменением №1 |
МП 208-0322023 с изменением №2 |
31.10. 2024 |
Индивидуальный предприниматель Офицеров Владислав Сергеевич (ИП Офицеров В.С.), Московская обл., г. Реутов |
ФГБУ «ВНИИМС», г. Москва |
|
3. |
Системы |
CONTROL |
CONTROL |
91232-24 |
Общество с |
МП 208-060- |
- |
МП 208-060- |
- |
28.10. |
Общество с |
ФГБУ |
|
измерительные |
MASTER M |
MASTER M CG50 202 T зав. № М230008; CONTROL MASTER M CG80 202 T зав. №М230003 (дальнейшее применение невозможно) |
ограниченной ответственность ю «Туполев Сервис» (ООО «Туполев Сервис»), Московская обл., г. Жуковский |
2023 |
2023 с изменением №1 |
2024 |
ограниченной ответственностью «Туполев Сервис» (ООО «Туполев Сервис»), Московская обл., г. Жуковский |
«ВНИИМС», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» января 2025 г. № 202
Лист № 1
Всего листов 7
Регистрационный № 91232-24
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные CONTROL MASTER M
Назначение средства измеренийСистемы измерительные CONTROL MASTER M (далее - системы) предназначены для измерений объёма, массы и температуры нефтепродукта и регистрации измеренных значений при наливе.
Описание средства измеренийПринцип действия систем основан на динамическом методе измерений в потоке количества нефтепродуктов с применением расходомера массового, а также измерении температуры.
Системы реализуют прямой метод динамических измерений массы нефтепродукта по ГОСТ 8.587-2019.
В состав системы входят:
- дозирующий контроллер;
- расходомер массовый;
- датчик температуры (опционально);
- программно-аппаратный модуль (опционально).
Схема обозначения систем измерительных CONTROL MASTER M при заказе и в документации:
Система измерительная CONTROL MASTER M Х1 Х2 Х3, Х4 где:
- Х1 - буквенное обозначение используемого расходомера массового:
CG06:
номинальный диаметр: DN 6; минимальное измеряемое количество: 0,12 т; расход: от 0,12 до 1,2 т/ч.
CG15:
номинальный диаметр: DN 15; минимальное измеряемое количество: 0,3 т; расход: от 0,3 до 3 т/ч.
CG25:
номинальный диаметр: DN 25; минимальное измеряемое количество: 1,2 т; расход: от 1,2 до 12 т/ч.
CG50:
-
- номинальный диаметр: DN 50;
-
- минимальное измеряемое количество: 6 т;
-
- расход: от 6 до 60 т/ч.
CG80:
-
- номинальный диаметр: DN 80;
-
- минимальное измеряемое количество: 18 т;
-
- расход: от 18 до 180 т/ч.
- Х2 - буквенное обозначение используемого дозирующего контроллера: - 202 - дозирующий контроллер.
Хз - буквенное обозначение используемого датчика температуры:
-
- T - с внешним датчиком температуры;
-
- 0 - без датчика температуры.
- Х4 - буквенное обозначение используемого программно-аппаратного модуля:
-
- А - с внешним программно-аппаратным модулем;
-
- 0 - без программно-аппаратного модуля.
Импульсной сигнал от расходомера массового и измерительная информация по интерфейсу RS-485 (Modbus RTU) поступает на дозирующий контроллер, на котором происходит отображение измеренной информации, вычисление массы и дальнейшая передача информации во внешние системы.
Дозирующий контроллер Atlas Master 100Ex L, изготавливаемый ИП Офицеров В.С., г. Реутов, устанавливается отдельно и подключается к расходомеру массовому с использованием соответствующей коммуникационной линии.
В качестве преобразователя массового расхода в составе расходомеры массовые RUMass&Mer-CG, изготавливаемые ООО г. Жуковский Московской обл.
В качестве внешнего датчика температуры в составе
систем применяются
«Туполев Сервис»,
системы применяют термопреобразователи универсальные ТПУ 0304, регистрационный номер в Федеральном информационном фонде 50519-17, изготавливаемые ООО НПП «ЭЛЕМЕР», г. Москва, г. Зеленоград.
В качестве внешнего программно-аппаратного модуля в составе системы применяется программно-аппаратный модуль, изготавливаемый ИП Офицеров В.С.,
г. Реутов, состоящий из контроллера SFAuto, принтера и роутера GSM.
Контроллер SFAuto - может использоваться совместно с дозирующим контроллером Atlas Master 100Ex L или самостоятельно. Используется для сбора и обработки исходных данных и данных, полученных в процессе выполнения операций, получения заданий и подготовки первичных документов и их печати.
Система позволяет регистрировать объём, массу, температуру и плотность отпущенного нефтепродукта. Система может выдавать управляющие и аварийные сигналы, формировать отчёты и выдавать их на печать.
Результаты измерений объёма/массы продукта используются для пуска, регулировки расхода и окончания операции налива с помощью электроуправляемых клапанов малого и большого расхода.
Система регистрирует объём и массу при каждом наливе.
Измеренная и вычисленная информация может храниться в контроллере SFAuto и может быть передана по интерфейсу RS-485.
Общий вид комплектующих системы представлен на рисунках 1 - 4.

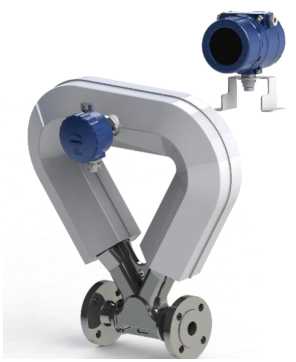

Рисунок 2 - Расходомер массовый
RUMass&Mer-CG (до Ду 50)

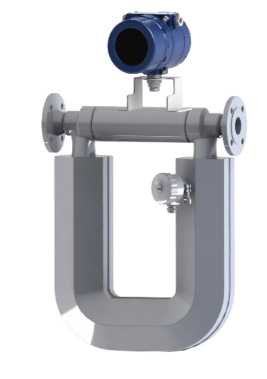

Рисунок 1 - Расходомер массовый
RUMass&Mer-CG (от Ду 50)

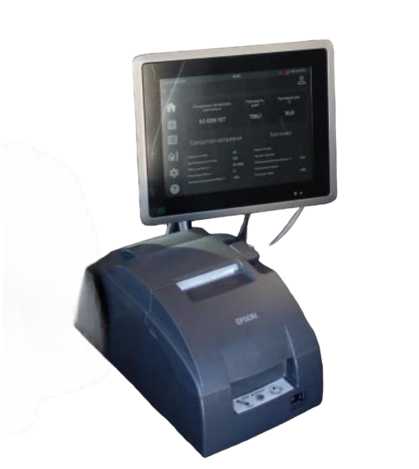

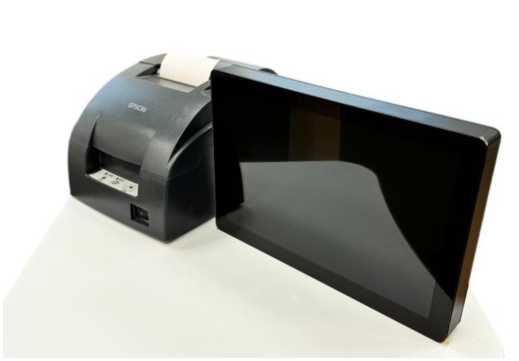

Рисунок 4 - Общий вид модуля с контроллером SFAuto и принтером
Рисунок 3 - Общий вид дозирующего контроллера Atlas Master 100Ex L
|
CONTROL MASTER МС680 2020 РАСХОД ОТ 10 ДО 180 Т/Ч ЗАВ. N2 М230002 ПГ МАССА ±0.25% МАССА НЕ БОЛЕЕ 120 КГ ПГ ОБЪЕМ ± 0,15 % НАПРЯЖЕНИЕ ПИТАНИЯ 24 В НОМИНАЛЬНЫЙ ДИАМЕТР DN 80 ПОТРЕБЛЯЕМЫЙ ТОК S 3 А ТЕМП. ЖИДК. -40 ’С S Та £ *70 ’С ТЕМП. -40 ’С S Та £ + 50’С |

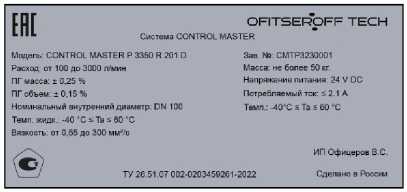

Рисунок 5 - Пример маркировочной таблички

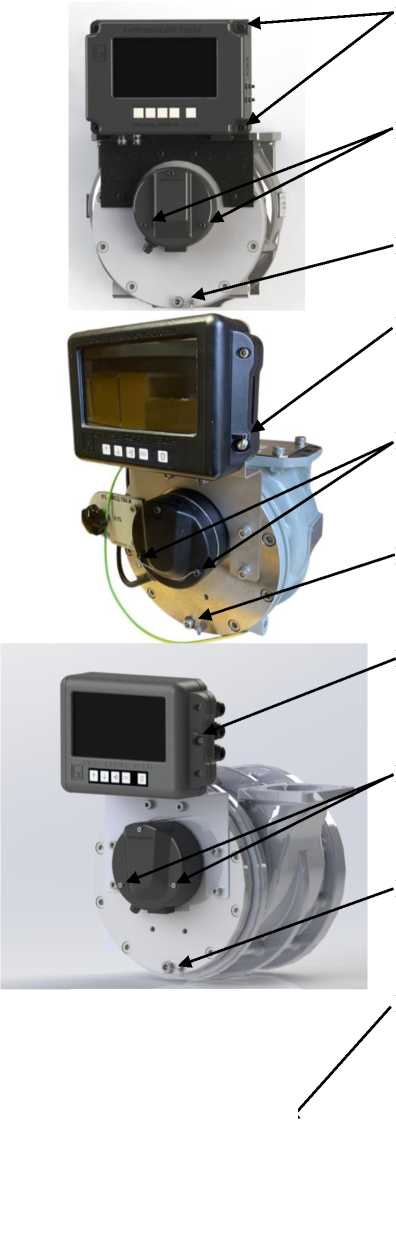

Схемы пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки на дозирующий контроллер приведена на рисунке 6. Для пломбирования контровочная проволока продевается через центральный винт и проушину, расположенные с правой стороны корпуса дозирующего контроллера.
На термопреобразователи универсальные знак поверки наносится в соответствии с описанием типа средства измерений.

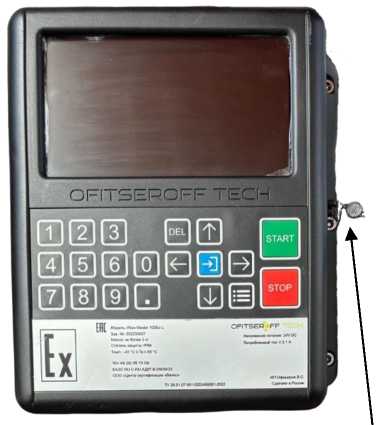

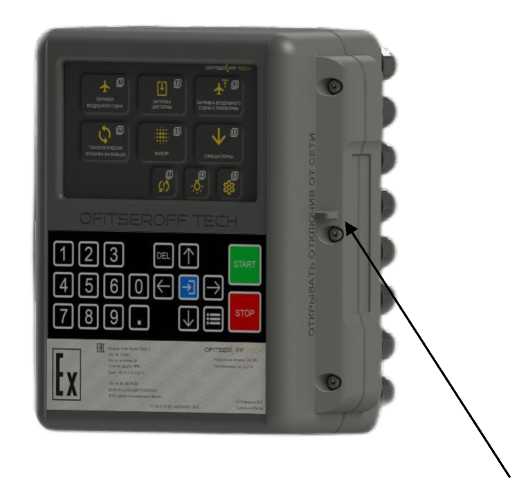

Место установки пломбы на дозирующем контроллере
Рисунок 6 - Обозначение мест пломбировки с нанесением знака поверки
Заводской номер, состоящий из буквенно-цифрового обозначения из 7 знаков, наносятся на маркировочную табличку лазерным способом, методом гравировки или сублимационной печати. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 5. Маркировочная табличка прикрепляется на верхнюю поверхность дозирующего контроллера системы.
Программное обеспечениеПрограммное обеспечение предназначено для сбора, отображения и регистрирования измерительной информации, получаемой от средств измерений, математической обработки результатов измерений.
Доступ для внесения изменений в метрологически значимые характеристики расходомера массового защищен паролем (указан в руководстве по эксплуатации).
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Программное обеспечение не влияет на метрологические характеристики системы.
Таблица 1 -
данные ПО Atlas Master
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
am100-230501.elf |
|
Номер версии (идентификационный номер) ПО |
2305хх |
|
Цифровой идентификатор ПО |
не отображается |
|
Примечание - «х» может принимать значение от 1 до 9 и не относится к метрологически значимой части ПО | |
|
Таблица 1а - Идентификационные данные ПО SFAuto | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SFAuto |
|
Номер версии (идентификационный номер) ПО |
4.хх |
|
Цифровой идентификатор ПО |
не отображается |
Примечание - «х» может принимать значение от 1 до 9 и не относится к метрологически значимой части ПО
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значение |
|
Диаметр условного прохода, мм |
6; 15; 25; 50; 80 |
|
Диапазон массового расхода жидкости, т/ч |
от 0,12 до 180 |
|
Пределы допускаемой относительной погрешности измерений объёма жидкости, % |
± 0,15; ± 0,25 |
|
Пределы допускаемой относительной погрешности измерений массы жидкости, % |
± 0,25 |
|
Диапазон температуры измеряемой среды, °С |
от -40 до +70 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры жидкости, °С |
± 0,3; ± 0,5; ± 1 |
Таблица 3 - Основные технические
|
Наименование характеристик |
Значение |
|
Количество измерительных линий, шт. |
1 |
|
Минимальный объём продукта, дм3 |
2000 |
|
Диапазон плотности жидкости, кг/м3 |
от 650 до 1100 |
|
Диапазон температуры окружающей среды, °С |
от -40 до +50 |
|
Потребляемый ток, А, не более |
3 |
|
Напряжение питания постоянного тока, В |
24 ± 15 % |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средний срок службы, лет, не менее |
15 |
|
Наработка на отказ, ч, не менее |
20000 |
наносится на маркировочную табличку, закреплённую на дозирующем контроллере системы, лазерным способом, методом гравировки или сублимационной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерительная |
CONTROL MASTER М |
1 шт. |
|
Руководство по эксплуатации |
РЭ-26.51.6-101-06976891-2023 |
1 экз. |
|
Паспорт |
ПС-26.51.6-101-06976891-2023 |
1 экз. |
приведены в п. 9 руководства по эксплуатации РЭ-26.51.6-101-06976891-2023.
Нормативные документы, устанавливающие требования к средству измеренийПеречень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утвержденный постановлением Правительства Российской Федерации от 16 ноября 2020 г. № 1847 (п. 6.3.1);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-102-06976891-2023 «Системы измерительные CONTROL MASTER М. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Туполев Сервис» (ООО «Туполев Сервис»)
ИНН: 5040147270
Юридический адрес: 140187, Московская обл., г. Жуковский, ул. Мясищева,
д. 1, помещ. 403
Телефон: +7 (985) 180-33-00
E-mail: info@tupolevservis.ru
Web-сайт: www.tupolevservice.ru
ИзготовителиИндивидуальный предприниматель Офицеров Владислав Сергеевич (ИП Офицеров В.С.)
ИНН 553902943935
Юридический адрес: Московская обл., г. Реутов, ул. Реутовских ополченцев, д. 6, кв. 209
Адрес места осуществления деятельности: 140181, Московская обл., г. Жуковский, Кооперативная ул., д. 14
Телефон: +7 (977) 769-17-05
E-mail: ovs@ofitseroff-tech.ru
Web-сайт: www.ofitseroff-tech.ru
Общество с ограниченной ответственностью «Туполев Сервис» (ООО «Туполев Сервис»)
ИНН 5040147270
Адрес: 140187, Московская обл., г. Жуковский, ул. Мясищева, д. 1, помещ. 403 Телефон: +7 (985) 180-33-00
E-mail: info@tupolevservis.ru
Web-сайт: www.tupolevservice.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» января 2025 г. № 202
Лист № 1
Всего листов 7
Регистрационный № 21233-07
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи уровня буйковые Сапфир-22
Назначение средства измеренийПреобразователи уровня буйковые Сапфир-22 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - уровня жидкости или границы раздела двух несмешивающихся жидкостей в стандартный токовый выходной сигнал дистанционной передачи с одновременной индикацией параметра в процентах или миллиметрах на встроенном цифровом индикаторе.
Описание средства измеренийПринцип действия преобразователей основан на изменении гидростатической выталкивающей силы, воздействующей на чувствительный элемент - буек при изменении измеряемого уровня. Преобразователи имеют линейную возрастающую зависимость между контролируемым уровнем жидкости или уровнем границы раздела фаз и выходным сигналом.
Преобразователи состоят из электронного блока и чувствительного элемента - буек.
Преобразователи выпускается в следующих модификациях: Сапфир-22-ДУ; Сапфир-22МП-ДУ; Сапфир-22МП1-ДУ, которые отличаются преобразованием изменения гидростатической выталкивающей силы. Изменение через рычаг передается на тензопреобразователь (Сапфир-22-ДУ; Сапфир-22МП-ДУ), размещенный в измерительном блоке, где линейно преобразуются в изменение электрического сопротивления тензорезисторов
В преобразователях Сапфир-22МП1-ДУ изменение выталкивающей силы через рычаг передается на магнитную систему, связанную с датчиком Холла. Напряжение с датчика Холла изменяется пропорционально выталкивающей силе.
Электронный блок преобразует изменение сопротивления или изменение напряжения с датчика Холла в токовый выходной сигнал преобразователя, пропорциональный изменению уровня жидкости или границы раздела двух несмешивающихся жидкостей.
В модификациях Сапфир-22МП-ДУ и Сапфир-22МП1-ДУ для обработки измерительной информации применяется микропроцессор.
Преобразователи выпускаются в двух исполнениях: обычном и взрывозащищенном.
Преобразователи взрывозащищенного исполнения (Сапфир-22МП-ДУ-Ех, Сапфир-22МП1-ДУ-Ех) выполнены с видом взрывозащиты «искробезопасная электрическая цепь» с уровнем взрывозащиты «ia».
исполнения
(Сапфир-22МП-ДУ-Вн, Сапфир-22МП1-ДУ-Вн) выполнены с видами взрывозащиты «взрывонепроницаемая оболочка» (d).
Преобразователи взрывозащищенного
Каждая модификация преобразователей выпускается в следующих моделях: 2615; 2620; 2622; 2630; 2640; 2642, 2650 в зависимости от применения при различном избыточном давлении рабочей среды и отличаются размерами фланца и конструкцией рычага. Модификация преобразователей Сапфир-22МП1-ДУ обычного и взрывозащищенного исполнения Сапфир-22МП1-ДУ-Ех выпускается дополнительно в модели 2660.
Условное обозначение преобразователей в буквенном формате и заводской номер преобразователей в цифровом формате наносятся на информационную табличку, закрепленную на электронном блоке преобразователя, способом фотохимического травления, методом офсетной печати, гравированием и ударным способом. Нанесение знака поверки на преобразователь не предусмотрено.
Общий вид преобразователей и место нанесения пломбы завода-изготовителя показаны на рисунке 1.
пломба завода-изготовителя

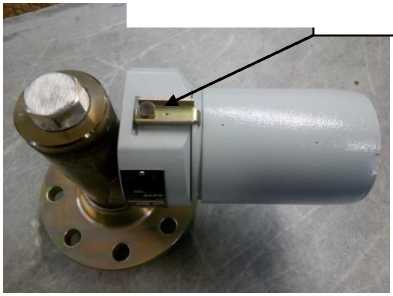

Рисунок 1 - Общий вид преобразователя и место нанесения пломбы-изготовителя
Программное обеспечениеВстроенное программное обеспечение преобразователей используется для установки рабочего диапазона измерения, передачи записи данных измерения, самодиагностики. Для защиты от несанкционированного доступа к настройкам преобразователей предусмотрена защита паролем. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
регулировщик 8.0.4.3; УБЭ 4.0 |
|
Номер версии (идентификационный номер) ПО |
7.95 ; 4.0 |
|
Цифровой идентификатор ПО |
Т42 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 -
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений уровня, мм |
250; 400; 600;800;1000; 1600; 2500; 3000; 4000; 6000; 8000; 10000; 12000 |
|
Верхние пределы измерения уровня границы раздела двух несмешивающихся жидкостей, мм |
600:1000; 1600 |
|
Пределы допускаемой основной приведенной погрешности, уп, %: Сапфир-22-ДУ Сапфир-22МП-ДУ; Сапфир-22МП1-ДУ |
±0,5; ±1,0 ±0,25; ±0,5; ±1,0 |
|
Зона нечувствительности преобразователей не должна превышать,%, не более |
0,2 Yп для Yп=±0,5 и для уп=±1,0 и 0,45 Yп для Yп=±0,25 |
|
Дополнительная погрешность преобразователей от диапазона изменения выходного сигнала, вызванная изменением, %: а) температуры, на каждые 10 °С, не более, -окружающего воздуха: -измеряемой среды |
±0,25 со значением Yп=±0,25; ±0,45 со значением Yп=±0,5; ±0,6 со значением уп=±1,0; ±0,3 |
|
б) рабочего избыточного давления от нуля до предельного допускаемого и от предельно допускаемого до нуля, не более: |
±0,7 для моделей 2615; 2620; 2622; ±0,9 для модели 2630; ±1,2 для модели 2642; ±1,6 для моделей 2640, 2650 |
|
в) напряжения питания на 1В, не более |
±0,2 |
|
г) нагрузочного сопротивления |
±0,5 |
|
Дополнительная погрешность преобразователей, от диапазона изменения выходного сигнала, вызванная воздействием, %: а) вибрации: для преобразователей с плотностью более 800 кг/м3; для преобразователей с плотностью до 800 кг/м3 или разностью плотностей от 50 до 400 кг/м3; б) внешнего магнитного поля |
±1,0; ±2,0 ±0,2 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Диапазоны токовых выходных сигналов, мА: Сапфир-22-ДУ; Сапфир-22МП-ДУ; Сапфир-22МП1-ДУ; Сапфир-22МП-ДУ-Вн; Сапфир-22МП1-ДУ-Вн; Сапфир-22МП-ДУ-Ех; Сапфир-22МП1-ДУ-Ех |
0-5; 4-20 |
|
Контролируемая среда |
Нефть; нефтепродукты; сжиженные газы и другие жидкости |
|
Температура рабочей среды, °С |
от минус 50 до плюс 120 |
|
Плотность рабочей среды, кг/м3; Разность плотностей жидкостей при контроле уровня границы раздела двух жидких сред должна находится в пределах |
от 400 до 2000 от 50 до 400 при плотности нижней фазы от 910 до 1000 |
|
Диапазоны токовых выходных сигналов, мА: Сапфир-22-ДУ; Сапфир-22МП-ДУ; Сапфир-22МП1-ДУ; Сапфир-22МП-ДУ-Вн; Сапфир-22МП1-ДУ-Вн; Сапфир-22МП-ДУ-Ех; Сапфир-22МП1-ДУ-Ех |
0-5; 4-20 4-20 |
|
Контролируемая среда |
Нефть; нефтепродукты; сжиженные газы и другие жидкости. |
|
Избыточное давление рабочей среды, Мпа, не более: для модели 2615; для моделей 2620; 2622; для модели 2630; для модели 2640; для модели 2642; для модели 2650; для модели 2660 |
2,5 (4,0* - Сапфир-22МП1-ДУ) 4,0 6,3 16,0 (10* - Сапфир-22МП1-ДУ) 10,0 (Сапфир-22МП1-ДУ) 20,0 45,0 |
|
Питание - постоянный ток напряжение, В: Сапфир-22-ДУ; Сапфир-22МП-ДУ; Сапфир-22МП1-ДУ; Сапфир-22МП-ДУ-Вн; Сапфир-22МП1-ДУ-Вн; для выходного сигнала 0-5 мА; для выходного сигнала 4-20 мА Сапфир-22МП-ДУ-Ех; Сапфир-22МП1-ДУ-Ех максимальное входное напряжение |
от 18 до 36 от 16 до 36 24 |
|
Потребляемая мощность, В^А, не более |
1,2 |
|
Нагрузочное сопротивление, кОм: для преобразователей с выходным сигналом: (0-5) мА; (4-20) мА |
от 0,2 до 2,5 от 0,1 до 1,0 |
|
Габаритные размеры: Сапфир-22-ДУ; Сапфир-22МП-ДУ; Сапфир-22МП-ДУ-Вн; Сапфир-22МП-ДУ-Ех; Сапфир-22МП1-ДУ; Сапфир-22МП1-ДУ-Вн; Сапфир-22МП1-ДУ-Ех; Сапфир -22МП1-ДУ, Сапфир -22МП1-ДУ-Ех модель 2660; - диаметры буйков, мм |
300х380х300 470х380х740 510х486х257 от 11 до 140 |
таблицы 3
|
Наименование характеристики |
Значение |
|
Масса преобразователя, кг, не более: для модели 2615 |
23 |
|
для модели 2620 |
12 |
|
для модели 2622 |
13 |
|
для модели 2630 |
14 |
|
для моделей 2640; 2642 |
16 |
|
для модели 2650 |
20 |
|
для модели 2660 |
51 |
|
Масса буйка с подвеской, кг, не более: для моделей 2620; 2622; 2630; 2640; 2642; 2650; 2660 |
3,8 |
|
для модели 2615 |
10,2 |
|
Масса радиатора, кг, не более |
12,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С; |
от -50 до +80 |
|
- относительная влажность, %; |
95±3 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
100 000 |
|
Маркировка взрывозащиты преобразователей |
взрывозащищенное с видом |
|
Саnфир-22МП-ДУ-Ex и Сапфир-22МП1-ДУ-Ех |
взрывозащиты «искробезопасная |
|
Сапфир-22МП-ДУ-Вн и Сапфир-22МП1-ДУ-Вн |
электрическая цепь «ia» - |
|
«0Ех ia IIC Т5_Т1 Ga Х»; или взрывозащищенное с видами взрывозащиты «взрывонепроницаемая оболочка» (db), «специальный» (s) «1Ех db s IIC Т5_Т1 Gb Х» или «1Ех db s ПВ+Н2 Т4_Т1 Gb Х», или «1Ех db s IIB Т5_Т1 Gb Х» ( в зависимости от заказа) |
наносится в правом углу таблички, прикрепляемой к преобразователю методом фотохимического травления и на титульный листы паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4
|
Наименование |
Обозначение |
Количество |
|
Преобразователь уровня буйковый Сапфир-22-ДУ; Сапфир-22-МП-ДУ; Сапфир-22-МП1-ДУ; Сапфир-22МП1-ДУ модель 2660 |
ИНСУ 2.834.030 ИНСУ 2.834.071 ИНСУ. 407629.003 ИНСУ. 407629.009 |
1 шт ( по заказу) |
|
Паспорт |
ИНСУ 2.834.030 ПС |
1 экз. на каждый прибор |
таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации: Сапфир-22-ДУ, Сапфир -22МП-ДУ, Сапфир-22МП1-ДУ; Сапфир-22МП1-ДУ модель 2660 |
ИНСУ2.834.071 РЭ ИНСУ.407629.003 РЭ ИНСУ. 407629.003-01 РЭ |
По заказу 1 экземпляр на 10 приборов, но не менее 1 экземпляра в один адрес |
|
Инструкция по диагностике и калибровке |
ИНСУ2.834.071 И2 |
Кроме преобразователя Сапфир-22МП1-ДУ |
|
Руководство оператора |
ИНСУ. 00002-01 34 01 |
По заказу 1 экземпляр на 10 приборов, но не менее 1 экземпляра в один адрес |
|
Программное обеспечение |
«МН-МОНИТОР» |
Сапфир-22МП1-ДУ |
|
Флакон с демпферной жидкостью |
Кроме преобразователя Сапфир-22МП1-ДУ |
Сведения о методиках (методах) измерений приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 4214-019-42334258-2006 Преобразователи уровня буйковые Сапфир-22. Технические условия.
ИзготовительОбщество с ограниченной ответственностью Специальное конструкторское бюро «Приборы и системы» (ООО СКБ «Приборы и системы»)
ИНН 6215007977
Юридический адрес: 390000 РЯЗАНСКАЯ ОБЛ., Г.О. ГОРОД РЯЗАНЬ,
Г. РЯЗАНЬ, ПЛ. СОБОРНАЯ, Д. 17
Адрес места осуществления деятельности: 390023, г. Рязань, пр-д Яблочкова, д. 5, к. 12
Тел. (4912)25-70-20;
E-mail: kai@skbr.ru
Web-сайт: https://skbr.ru/
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Рязанской области» (ФБУ «Рязанский ЦСМ»)
Адрес: 390011, г. Рязань, Старообрядческий пр-д, д. 5
Тел./факс: (4912)55-00-01/44-55-84
E-mail: asu@rcsm-ryazan.ru в части вносимых изменений
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13/
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» января 2025 г. № 202
Лист № 1
Всего листов 8
Регистрационный № 90035-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы CONTROL MASTER
Назначение средства измеренийСистемы CONTROL MASTER (далее - системы) предназначены для измерений объёма, массы, температуры и плотности нефтепродуктов и регистрации измеренных значений.
Описание средства измеренийПринцип действия системы основан на обработке сигналов от счётчика жидкости, первичного преобразователя температуры и плотности, их преобразовании в значение объёма, температуры и плотности жидкости, вычислении массы жидкости по измеренным значениям объёма и плотности.
Системы реализуют косвенный метод динамических измерений массы нефтепродукта по ГОСТ 8.587-2019.
В состав системы входят:
-
- счётчик жидкости;
-
- датчик импульсов;
-
- плотномер с датчиком температуры;
-
- контроллер.
Схема обозначения систем CONTROL MASTER при заказе и в документации:
Система CONTROL MASTER Xi Х2 Хз Х4 Х5, где:
-
- Х1 - буквенное обозначение используемого счётчика:
А - МКА Master, фирма «Alfons Нааг», Германия;
Р - MCE, ООО «Энергия», г. Пенза;
-
- Х2 - цифровое обозначение используемого счётчика:
800 - счётчик с номинальным диаметром DN65;
2290 - счётчик с номинальным диаметром DN80;
зз50 - счётчик с номинальным диаметром DN100;
-
- Хз - буквенное обозначение - направление вращения:
L - левое;
R - правое;
-
- Х4 - цифровое обозначение - используемый(е) контроллер(ы):
-
201 - Дозирующий контроллер Atlas Master 100Ex L без функции дозирования, ИП Офицеров В.С., г. Реутов;
-
202 - Дозирующий контроллер Atlas Master 100Ex L с функцией дозирования, ИП Офицеров В.С., г. Реутов;
S - Контроллер SFAuto, ИП Офицеров В.С., г. Реутов;
-
- Х5 - буквенное обозначение - используемый плотномер:
D - плотномер ПЛОТ-3Б-2, ЗАО «Авиатех», г. Арзамас;
N - без плотномера (без функции измерения массы, плотности и температуры);
-
- Х6 - буквенное обозначение - используемый дозирующий поршневой насос:
-
1 - OPP-800;
-
2 - OPP-2290;
-
3 - OPP-3350.
Общий вид системы представлен на рисунках 1 - 3, 5 - 7.

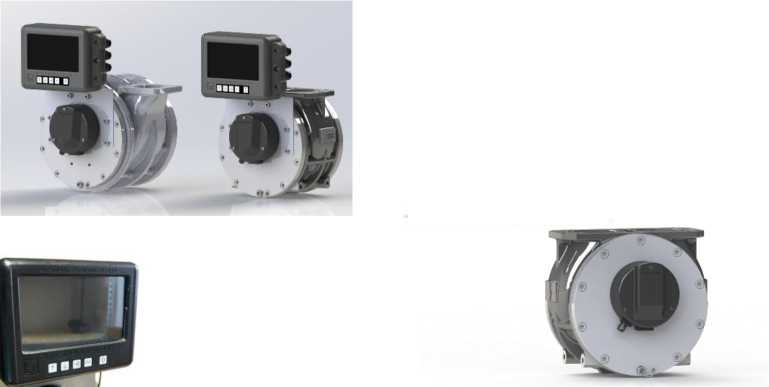

Рисунок 1 - Общий вид системы с контроллером Atlas Master 100Ex L (201) и счётчиком MCE
Рисунок 3 - Общий вид контроллера Atlas
Master 100Ex L (202) (с функцией дозирования)
Рисунок 2 - Общий вид системы
с контроллером Atlas Master 100Ex L (202) и счётчиком MCE
Рисунок 4 - Пример маркировочной таблички
Рисунок 5 - Общий вид контроллера SFAuto
Рисунок 6 - Общий вид счётчика
MKA Master

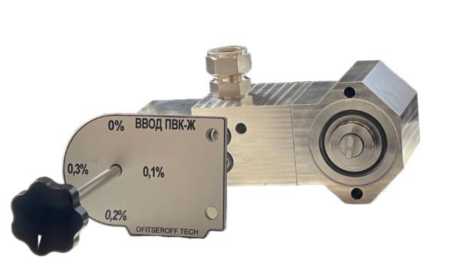

Рисунок 7 - Общий вид дозирующего поршневого насоса
Импульсной сигнал от счётчика жидкости и измерительная информация по интерфейсу RS-485 (Modbus RTU) от плотномера поступает на контроллер, на котором происходит отображение измеренной информации, вычисление массы и дальнейшая передача информации во внешние системы.
100Ex L (201) устанавливается на счётчик импульсному датчику с использованием линии. Дозирующий контроллер
Дозирующий контроллер Atlas Master жидкости или отдельно и подключается к соответствующей коммуникационной Atlas Master 100Ex L (202) устанавливается отдельно и подключается к импульсному датчику с использованием соответствующей коммуникационной линии.
Контроллер SFAuto - может использоваться совместно с Atlas Master 100Ex L или самостоятельно. Используется для сбора и обработки исходных данных и данных, полученных в процессе выполнения операций, получения заданий и подготовки первичных документов и их печати.
Плотномер ПЛОТ-3Б-2 (регистрационный номер в Федеральном информационном фонде 20270-12) устанавливается на входе измерительной камеры счётчика жидкости в соответствии с инструкцией по установке плотномера.
Система позволяет регистрировать объём, массу, температуру и плотность отпущенного нефтепродукта. Система может выдавать управляющие и аварийные сигналы.
Измеренная информация может храниться в контроллере.
Схемы пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки на составные части системы приведены на рисунке 8.
Место установки пломбы на контроллере
Рисунок 8 - Обозначение мест пломбировки с нанесением знака поверки
Место установки пломбы на импульсный датчик
Место пломбировки на измерительной камере счётчика
Место установки пломбы на контроллере
Место установки пломбы на импульсный датчик
Место пломбировки на измерительной камере счётчика
Место установки пломбы на контроллере
Место установки пломбы на импульсный датчик
Место пломбировки на измерительной камере счётчика
Место установки пломбы на контроллере
Заводской номер, состоящий из буквенно-цифрового обозначения из 11 знаков, наносятся на маркировочную табличку лазерным способом, методом гравировки или сублимационной печати. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 4. Маркировочная табличка прикрепляется на боковой поверхности контроллера системы.
Программное обеспечение
Программное обеспечение предназначено для регистрирования измерительной информации, получаемой математической обработки результатов измерений.
Доступ для изменения метрологически значимых
сбора, отображения и от средств измерений,
характеристик защищён переключателем (указан на рисунке 9). Переключатель находится под передней крышкой контроллера.
Рисунок 9 - Вид положения переключателя для входа в режим настроек на контроллере Atlas Master 100Ex L (201)
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-20 1 4 .
Программное обеспечение не влияет на метрологические характеристики системы.
Таблица 1 - Идентификационные данные ПО Atlas Master
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
am100-230501.elf |
|
Номер версии (идентификационный номер) ПО |
2305хх |
|
Цифровой идентификатор ПО |
не отображается |
|
Примечание - «х» может принимать значение от 1 до 9 и не относится к метрологически значимой части ПО | |
|
Таблица 1а - Идентификационные данные ПО SFAuto | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SFAuto |
|
Номер версии (идентификационный номер) ПО |
4.хх |
|
Цифровой идентификатор ПО |
не отображается |
Примечание - «х» может принимать значение от 1 до 9 и не относится к метрологически значимой части ПО
Метрологические и технические характеристикиТаблица 2 -
|
Наименование характеристик |
Значение | ||
|
800 |
2290 |
3350 | |
|
Диаметр условного прохода, мм |
65 |
80 |
100 |
|
Диапазон объёмного расхода жидкости, дм3/мин |
от 50 до 800 |
от 80 до 2000 |
от 100 до 3000 |
|
Пределы допускаемой относительной погрешности измерений объёма жидкости, % |
± 0,15; ± 0,25** | ||
|
Пределы допускаемой относительной погрешности при вычислении массы жидкости, % |
± 0,25 | ||
|
Диапазон измерений плотности жидкости, кг/м3 |
от 630 до 1010 | ||
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости*, кг/м3 |
± 0,3; ± 0,5; ± 1,0 | ||
|
Диапазон измерений температуры жидкости, °С |
от -40 до +60 | ||
|
Пределы допускаемой абсолютной погрешности при измерении температуры жидкости, °С |
± 0,2 | ||
|
Примечания: * - В зависимости от модификации и условий применения плотномера. ** - Для систем без измерений массы. | |||
|
Таблица 3 - Основные технические характеристики | |||
|
Наименование характеристик |
Значение | ||
|
800 |
2290 |
3350 | |
|
Количество измерительных линий, шт. |
1 | ||
|
Циклический объём, дм3 |
0,8 |
2,29 |
3,35 |
|
Диапазон рабочего давления на входе, МПа |
от 0,5 до 1,25 | ||
|
Диапазон вязкости жидкости, мм2/с (сСт):
|
от 0,55 до 200 от 0,55 до 300 | ||
|
Диапазон температуры окружающей среды, °С:
|
от -40 до +50 от -40 до +60 | ||
|
Номинальное напряжение питания постоянного тока, В |
24 | ||
|
Потребляемый ток, А, не более |
2,1 | ||
________Параметры каналов ввода/вывода контроллера без функции дозирования RS-485 (EIA/TIA-485), шт., не более Импульсные входы, шт., не более Импульсный выход, шт., не более
Параметры каналов ввода/вывода контроллера с функцией дозирования
RS-485 (EIA/TIA-485), шт., не более Импульсные входы, шт., не более Импульсный выход, шт., не более Дискретный выход, шт., не более Дискретный вход, шт., не более Аналоговый вход, шт., не более
-
3
2
1
8
10
-
4
|
Наименование характеристик |
Значение | ||
|
800 |
2290 |
3350 | |
|
Габаритные размеры, мм, не более: высота |
320 |
430 |
450 |
|
ширина |
260 |
395 |
430 |
|
длина |
295 |
300 |
350 |
|
Масса, кг, не более |
20 |
36 |
45 |
|
Маркировка взрывозащиты контроллера |
1Ех mb [ib] ПВ " |
Г5 | |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средний срок службы, лет, не менее |
15 |
|
Наработка на отказ, ч, не менее |
20000 |
наносится на маркировочную табличку, закреплённую на контроллере системы, лазерным способом, методом гравировки или сублимационной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система |
CONTROL MASTER |
1 шт. |
|
Руководство по эксплуатации |
РЭ-0203459261-001-2023 |
1 экз. |
|
Паспорт |
ПС-0203459261-001-2023 |
1 экз. |
приведены в п. 11 руководства по эксплуатации РЭ-0203459261-001-2023.
Нормативные документы, устанавливающие требования к средству измеренийПеречень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утвержденный постановлением Правительства Российской Федерации от 16 ноября 2020 г. № 1847 (п. 6.3.1);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.07-002-0203459261-2022 «Системы CONTROL MASTER. Технические условия».
ПравообладательИндивидуальный предприниматель Офицеров Владислав Сергеевич (ИП Офицеров В.С.)
ИНН 553902943935
Юридический адрес: 143968, Московская обл., г. Реутов, ул. Реутовских ополченцев, д. 6, кв. 209
Телефон: +7 (977) 769-17-05
E-mail: ovs@ofitseroff-tech.ru
Web-сайт: www.ofitseroff-tech.ru
ИзготовительИндивидуальный предприниматель Офицеров Владислав Сергеевич (ИП Офицеров В.С.)
ИНН 553902943935
Юридический адрес: 143968, Московская обл., г. Реутов, ул. Реутовских ополченцев, д. 6, кв. 209
Адрес места осуществления деятельности: 140181, Московская обл., г. Жуковский, Кооперативная ул., д. 14
Телефон: +7 (977) 769-17-05
E-mail: ovs@ofitseroff-tech.ru
Web-сайт: www.ofitseroff-tech.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
