№226 от 03.02.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 644708
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 11 декабря 2024 г. № 2938 «Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 226 от 03.02.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
03 февраля 2025 г.
226
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 11 декабря 2024 г. № 2938 «Об утверждении типов средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
1. Внести изменения в пункт 4 приложения к приказу от 11 декабря 2024 г. № 2938 «Об утверждении типов средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.
-
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2025 г. № 226
Лист № 1
Всего листов 6
Регистрационный № 94018-24
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики воды электронные АКВАМЕТРИК
Назначение средства измеренийСчётчики воды электронные АКВАМЕТРИК (далее - счётчики) предназначены для измерений объёма холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения.
Описание средства измеренийПринцип действия счётчиков основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка в измерительную камеру, где вращает крыльчатку. Крыльчатка при помощи магнита, установленного в ступице крыльчатки, создает переменное магнитное поле, которое считывается и преобразовывается в электрические импульсы с частотой, кратной частоте вращения крыльчатки. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Значение объема индицируется на жидкокристаллическом индикаторе.
Конструктивно счётчики состоят из проливной части и присоединенного к ней электронного считывающего блока с индикатором (далее - электронного блока).
Электронный блок изолирован от измеряемой среды прочным пластмассовым корпусом с уплотнительным кольцом.
Счетчики имеют возможность по беспроводным каналам связи осуществлять передачу сообщений о результатах измерений объема воды и наличии вмешательств и нештатных ситуаций в информационную систему верхнего уровня.
Счетчики имеют возможность обнаружения магнитного поля. При возникновении магнитного поля счетчик выводит сообщение на индикатор и отправляет сообщение в информационную систему верхнего уровня. При этом счетчик продолжает функционировать в рабочем режиме, в том числе измерять и архивировать измеренные значения.
Счетчики имеют две батареи: одна батарея (базовая) находится в опломбированном отсеке корпуса и питает метрологический модуль, отвечающий за измерение ресурса и работу внутреннего интерфейса. Вторая батарея (дополнительная) находится в неопломбированном отсеке корпуса с возможностью замены без вскрытия пломбы и отвечает за передачу данных и работу внешних интерфейсов. Наличие или отсутствие дополнительной батареи не влияет на работу счетчика и его метрологические характеристики.
Счетчики выпускаются в следующих исполнениях:
Счётчик воды электронный АКВАМЕТРИК-«Х1»-«Х2»-«Х3» -«Х4»
где «Х1» - диаметр условного прохода, DN, мм: «15», «20»;
«Х2» - монтажная длина, мм: 80 или 110 для DN 15; 130 для DN 20;
«Х3» - метрологический класс счетчиков по ГОСТ Р 50193.1-92: «В» - для класса точности В; «С» - для класса точности С.
«Х4» - вид интерфейсов связи: «L» - счетчик оснащен интерфейсом LoRa; «N» - счетчик оснащен интерфейсом Nb-IoT; «W» - счетчик оснащен интерфейсом Wi-Fi; «R» - счетчик оснащен интерфейсом RS-485; «Z» - счетчик оснащен интерфейсом ZigBee; «B» - счетчик оснащен интерфейсом Bluetooth.
Счетчики всех исполнений имеют калибровочный разъем, интерфейс внутренней связи «NFC» (опционально).
Общий вид счетчика с указанием места заводского номера и места нанесения знака утверждения типа представлены на рисунке 1.
Знак утверждения типа наносится на лицевую панель счётчика. Заводской номер счётчика состоит из 12 арабских цифр, наносится на лицевую панель счётчика методом наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 1.
Пломбирование счетчика предусмотрено, защита от несанкционированного доступа обеспечивается конструкцией в виде соединительного кольца, на котором предусмотрена установка пломбы завода-изготовителя. доступа представлена на рисунке 2.
Схема пломбировки от несанкционированного

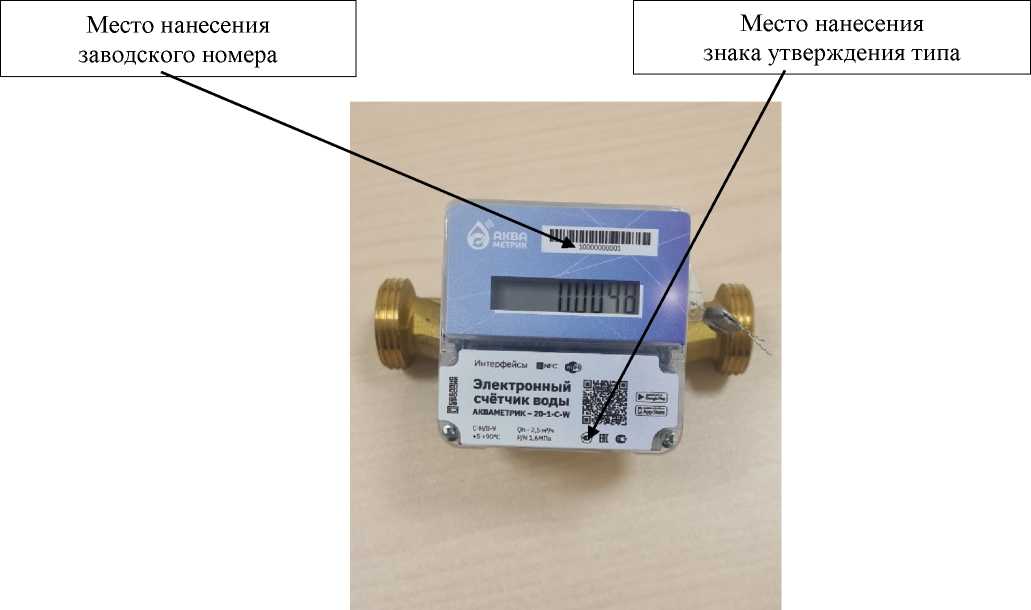

Рисунок 1 - Общий вид счетчика с указанием места заводского номера и места нанесения знака утверждения типа

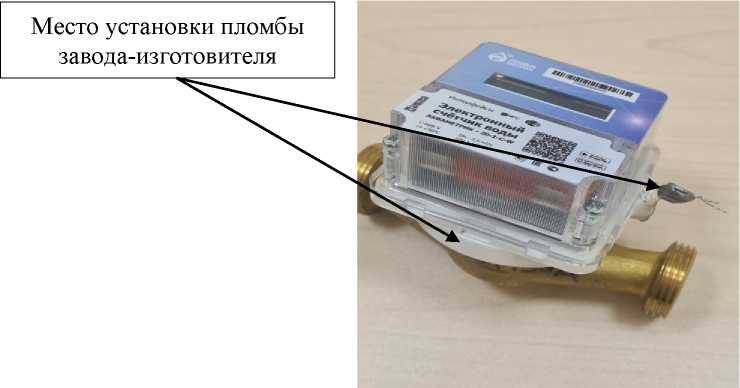

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечениеСчетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Наименование и идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ea5a2270 |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.X.Y |
|
* - где «Х» - значения от 00 до 99 | |
|
«Y» - значения от 0 до 99 |
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра | ||
|
Диаметр условного прохода, DN, мм |
15 |
20 | |
|
Диапазон температур измеряемой |
от +5 до +90 | ||
|
среды счетчиков, °С | |||
|
Минимальный объемный расход воды, Qmin, м3/ч Класс А |
0,06 |
0,10 | |
|
Класс В |
0,03 |
0,05 | |
|
Класс С |
0,015 |
0,025 | |
Продолжение таблицы 2
|
Наименование параметра |
Значение параметра | |
|
Переходный объемный расход воды, Qt,м3/ч | ||
|
Класс А |
0,15 |
0,25 |
|
Класс В |
0,12 |
0,20 |
|
Класс С |
0,0225 |
0,0375 |
|
Номинальный объемный расход воды, Qn м3 |
1,5 |
2,5 |
|
Максимальный объемный расход воды Qmax, м3 /ч |
3,0 |
5,0 |
|
Порог чувствительности, м3 /ч, не более |
0,014 |
0,017 |
|
Потеря давления при Qmax, МПа, не более |
0,09 | |
|
Максимальное рабочее давление, МПа |
1,6 | |
|
Пределы допускаемой относительной погрешности | ||
|
счетчиков в диапазоне расходов, %: | ||
|
- в диапазоне Qmin < Q < Qt |
±5 | |
|
- в диапазоне Qt < Q < Qmax |
±2 | |
|
Таблица 3 - Основные технические характеристики | ||
|
Наименование параметра |
Значение параметра | |
|
Диаметр условного прохода, DN, мм |
15 |
20 |
|
Габаритные размеры счетчиков, мм, не более: | ||
|
- длина |
110 |
130 |
|
- ширина |
77 |
77 |
|
- высота |
88 |
88 |
|
Масса счетчиков кг, не более |
0,4 |
0,6 |
|
Рабочие условия эксплуатации: | ||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +50 | |
|
- диапазон относительной влажности воздуха, %, не |
80 от 84,0 | |
|
более | ||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | |
|
Наибольшее значение индикаторного устройства, м3 |
99999,9999 | |
|
Наименьшая цена деления, м3 |
0,0001 | |
|
Источник электрического питания счетчика, В |
встроенный или размещенный в | |
отдельном отсеке элемент питания, номинальным напряжением 3,6
Время работы источника электрического питания счетчика, лет________________________________________
12
IP64
Класс защиты по ГОСТ 14254
Знак утверждения типананосится в правом нижнем углу наклейки, нанесенной на лицевую панель электронного блока фотохимическим (флексографическим, тампопечатью) методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчик воды электронный |
АКВАМЕТРИК-* |
1 шт. |
|
Паспорт |
ПС 26.51.63.120-100-16677621-2024 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 26.51.63.120-100-16677621-2024 |
1 экз. |
|
Методика поверки** |
- |
1 экз. |
|
Комплект монтажных частей* |
- |
1 шт. |
|
* - Исполнение счётчика и комплект монтажных частей определяются договором на поставку. **- По отдельному заказу. | ||
изложены в п. 1.5 «Устройство и работа счётчика» документа РЭ 26.51.63.120-100-16677621-2024 «Счётчики воды электронные АКВАМЕТРИК. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63.120-100-16677621-2024 Счётчики воды электронные АКВАМЕТРИК. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «СМАРТИКО» (ООО «СМАРТИКО»)
ИНН 7727047935
Юридический адрес: 117449, г. Москва, ул. Шверника, д. 18/1/77
Телефон: +7 (495) 545-49-98
E-mail: info@smartiko.ru
Web-сайт: https://smartiko.ru
ИзготовительОбщество с ограниченной ответственностью «Миноль энергосбережение» (ООО «Миноль энергосбережение»)
ИНН 7202110760
Адрес: 625014, Тюменская обл., г. Тюмень, ул. Новаторов, д. 13 Телефон: +7 (3452) 681-341
E-mail: sales@minol.ru
Web-сайт: https://minol-service.ru
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
