№228 от 03.02.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 644709
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 11 декабря 2024 г. № 2938 «Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 228 от 03.02.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
03 февраля 2025 г.
228
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 11 декабря 2024 г. № 2938 «Об утверждении типов средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
-
1. Внести изменения в пункт 14 приложения к приказу от 11 декабря 2024 г. № 2938 «Об утверждении типов средств измерений», заменив описание типа и сведения об утвержденном типе средства измерений, прилагаются к настоящему приказу.
-
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « ___» ___________ 2025 г. № _^28
Сведения
об утвержденном типе средства измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ-вод-ства |
Рег. Номер |
Зав. номер(а) |
Изготовители |
Правообладатель |
Код иден-тифи-кации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1. |
Источники питания про-граммируе-мые |
ЕА 10000 |
С |
94028-24 |
285184003 |
EA ELEC TROAU-TOMATIK GmbH & Co. KG, Германия |
EA ELEC TROAU-TOMATIK GmbH & Co. KG, Германия |
ОС |
РТ-МП-813-551- 2024 «ГСИ. Источники питания программируемые EA 10000. Методика поверки» с изменением № 1 |
2 года |
Общество с ограниченной ответственностью «Научно производственное предприятие НИФРИТ» (ООО «НПП НИФРИТ»), г. Москва |
ФБУ «Ростест- Москва», г. Москва |
29.10.2024 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2025 г. № 228
Лист № 1
Всего листов 10
Регистрационный № 94028-24
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания программируемые EA 10000
Назначение средства измеренийИсточники питания программируемые EA 10000 (далее - источники) предназначены для воспроизведений напряжения, силы постоянного тока и электрической мощности.
Описание средства измеренийИсточники представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку. На передней панели расположен сенсорный жидкокристаллический дисплей (далее -ЖК-дисплей), клавиша включения/выключения и регуляторы. На задней панели расположены разъемы для подключения питания источника, клеммы выходного напряжения и разъемы для связи с персональным компьютером через интерфейс Ethernet, USB, Analog. С помощью дополнительных съемных интерфейсных модулей можно добавить другие цифровые интерфейсы, такие как RS232, Profibus, ProfiNet, ModBus TCP, CAN, CANopen или EtherCAT. Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на ЖК-дисплее.
Принцип действия источников основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе источника с помощью цифро-аналогового преобразования под управлением микропроцессора.
Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на сенсорном ЖК-дисплее.
К данному типу средства измерений относятся источники изготавливаемые в следующих модификациях (исполнениях): EA-PSI 10920-125 4U, EA-PSI 10060-1000 4U, EA-PSI 10080-1000 4U, EA-PSI 10200-420 4U, EA-PSI 10360-240 4U, EA-PSI 10500-180 4U, EA-PSI 10750-120 4U, EA-PSI 11000-80 4U, EA-PS 10060-1000 4U, EA-PS 10080-1000 4U, EA-PS 10200-420 4U, EA-PS 10360-240 4U, EA-PS 10500-180 4U, EA-PS 10750-120 4U, EA-PS 10920-125 4U, EA-PS 11000-80 4U, EA-PSI 10060-170 3U, EA-PSI 10080-170 3U, EA-PSI EA-PSI EA-PSI EA-PSI
10200-70 3U, EA-PSI 10060-340 3U, EA-PSI 10500-60 3U, EA-PSI 10080-510 3U, EA-PSI
10360-40 3U, EA-PSI 10500-30 3U, EA-PSI 10750-20 3U, 10080-340 3U, EA-PSI 10200-140 3U, EA-PSI 10360-80 3U, 10750-40 3U, EA-PSI 11000-30 3U, EA-PSI 10060-510 3U, 10200-210 3U, EA-PSI 10360-120 3U, EA-PSI 10500-90 3U,
|
EA-PSI |
10750-60 |
3U, |
EA-PSI |
11000-40 |
3U, |
EA-PS |
10080-340 |
3U, |
EA-PS |
10200-140 |
3U, |
|
EA-PS |
10360-80 |
3U, |
EA-PS |
10500-60 |
3U, |
EA-PS |
10750-40 |
3U, |
EA-PS |
11000-30 |
3U, |
|
EA-PS |
10060-510 |
3U, |
EA-PS |
10080-510 |
3U, |
EA-PS |
10200-210 |
3U, |
EA-PS |
10360-120 |
3U, |
|
EA-PS |
10500-90 |
3U, |
EA-PS |
10750-60 |
3U, |
EA-PS |
11000-40 |
3U, |
EA-PS |
10060-170 |
3U, |
|
EA-PS |
10080-170 |
3U, |
EA-PS |
10200-70 |
3U, |
EA-PS |
10360-40 |
3U, |
EA-PS |
10500-30 |
3U, |
|
EA-PS |
10750-20 |
3U, |
EA-PS |
10060-340 |
3U, |
EA-PSI |
10060-60 |
2U, |
EA-PSI |
10080-60 |
2U, |
|
EA-PSI |
10200-25 |
2U, |
EA-PSI |
10360-15 |
2U, |
EA-PSI |
10500-10 |
2U, |
EA-PSI |
10750-06 |
2U, |
EA-PSI
EA-PSI
EA-PS
EA-PS
10060-120 2U, EA-PSI 10080-120 2U, EA-PSI 10200-50 2U, 10500-20 2U, EA-PSI 10750-12 2U, EA-PSI 11000-10 2U, 10080-60 2U, EA-PS 10200-25 2U, EA-PS 10360-15 2U, 10750-06 2U, EA-PS 10060-120 2U, EA-PS 10080-120 2U,
EA-PSI EA-PS EA-PS EA-PS
10360-30
10060-60
10500-10
10200-50
2U,
2U,
2U,
2U,
EA-PS 10360-30 2U, EA-PS 10500-20 2U, EA-PS 10750-12 2U, EA-PS 11000-10 2U.
Нанесение знака поверки на источники не предусмотрено.
Общий вид источников и место нанесения знака утверждения типа представлены на рисунках 1-3.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю или боковую панель источников в месте, указанном на рисунках 4-6.
Место пломбирования от несанкционированного доступа указано на рисунке 7.
- Общий вид и место нанесения знака утверждения типа источников
Рисунок 1
EA-PSI 10060-60 2U, EA-PSI 10080-60 2U, EA-PSI 10200-25 2U, EA-PSI 10360-15 2U, EA-PSI 10500-10 2U, EA-PSI 10750-06 2U, EA-PSI 10060-120 2U, EA-PSI 10080-120 2U,
EA-PSI 10200-50 2U, EA-PSI 10360-30 2U, EA-PSI 10500-20 2U, EA-PSI 10750-12 2U,
EA-PSI 11000-10 2U, EA-PS 10060-60 2U, EA-PS 10080-60 2U, EA-PS 10200-25 2U, EA-PS 10360-15 2U, EA-PS 10500-10 2U, EA-PS 10750-06 2U, EA-PS 10060-120 2U, EA-PS 10080-120 2U, EA-PS 10200-50 2U, EA-PS 10360-30 2U, EA-PS 10500-20 2U, EA-PS 10750-12 2U, EA-PS 11000-10 2U
Рисунок 2 - Общий вид и место нанесения знака утверждения типа источников EA-PSI 10060-170 3U, EA-PSI 10080-170 3U, EA-PSI 10200-70 3U, EA-PSI 10360-40 3U, EA-PSI 10500-30 3U, EA-PSI 10750-20 3U, EA-PSI 10060-340 3U, EA-PSI 10080-340 3U, EA-PSI 10200-140 3U, EA-PSI 10360-80 3U, EA-PSI 10500-60 3U, EA-PSI 10750-40 3U, EA-PSI 11000-30 3U, EA-PSI 10060-510 3U, EA-PSI 10080-510 3U, EA-PSI 10200-210 3U, EA-PSI 10360-120 3U, EA-PSI 10500-90 3U, EA-PSI 10750-60 3U, EA-PSI 11000-40 3U, EA-PS 10080-340 3U, EA-PS 10200-140 3U, EA-PS 10360-80 3U, EA-PS 10500-60 3U, EA-PS 10750-40 3U, EA-PS 11000-30 3U, EA-PS 10060-510 3U, EA-PS 10080-510 3U, EA-PS 10200-210 3U, EA-PS 10360-120 3U, EA-PS 10500-90 3U, EA-PS 10750-60 3U, EA-PS 11000-40 3U, EA-PS 10060-170 3U, EA-PS 10080-170 3U, EA-PS 10200-70 3U, EA-PS 10360-40 3U, EA-PS 10500-30 3U, EA-PS 10750-20 3U, EA-PS 10060-340 3U

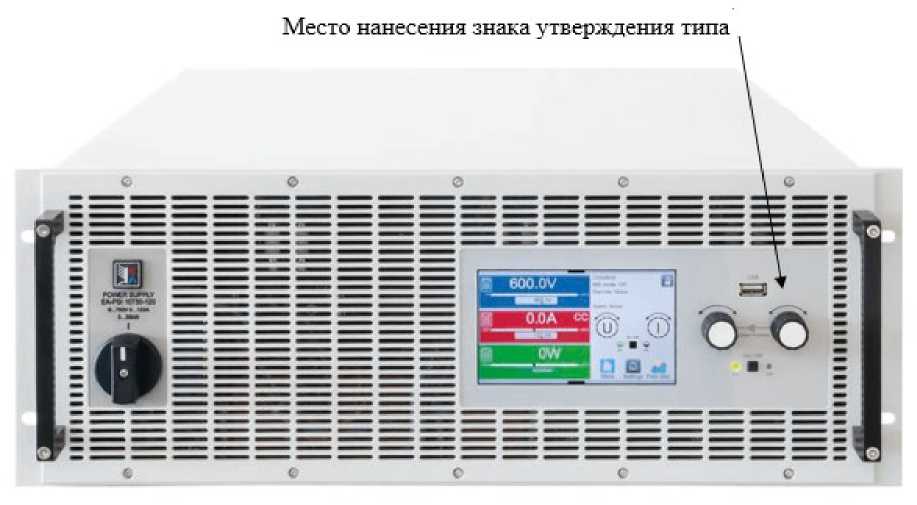

Рисунок 3 - Общий вид и место нанесения знака утверждения типа источников EA-PSI 10920-125 4U, EA-PSI 10060-1000 4U, EA-PSI 10080-1000 4U, EA-PSI 10200-420 4U,
EA-PSI 10360-240 4U, EA-PSI 10500-180 4U, EA-PSI 10750-120 4U, EA-PSI 11000-80 4U, EA-PS 10060-1000 4U, EA-PS 10080-1000 4U, EA-PS 10200-420 4U, EA-PS 10360-240 4U,
EA-PS 10500-180 4U, EA-PS 10750-120 4U, EA-PS 10920-125 4U, EA-PS 11000-80 4U
Рисунок 4 - Место нанесения заводского номера источников EA-PSI 10060-60 2U, EA-PSI 10080-60 2U, EA-PSI 10200-25 2U, EA-PSI 10360-15 2U, EA-PSI 10500-10 2U, EA-PSI 10750-06 2U, EA-PSI 10060-120 2U, EA-PSI 10080-120 2U, EA-PSI 10200-50 2U, EA-PSI 10360-30 2U, EA-PSI 10500-20 2U, EA-PSI 10750-12 2U, EA-PSI 11000-10 2U, EA-PS 10060-60 2U, EA-PS 10080-60 2U, EA-PS 10200-25 2U, EA-PS 10360-15 2U, EA-PS 10500-10 2U, EA-PS 10750-06 2U, EA-PS 10060-120 2U, EA-PS 10080-120 2U, EA-PS 10200-50 2U, EA-PS 10360-30 2U, EA-PS 10500-20 2U, EA-PS 10750-12 2U, EA-PS 11000-10 2U
Место нанесения заводского номера
Рисунок 5 - Место нанесения заводского номера источников EA-PSI 10060-170 3U,
EA-PSI 10080-170 3U, EA-PSI 10200-70 3U, EA-PSI 10360-40 3U, EA-PSI 10500-30 3U, EA-PSI 10750-20 3U, EA-PSI 10060-340 3U, EA-PSI 10080-340 3U, EA-PSI 10200-140 3U,
EA-PSI 10360-80 3U, EA-PSI 10500-60 3U, EA-PSI 10750-40 3U, EA-PSI 11000-30 3U, EA-PSI 10060-510 3U, EA-PSI 10080-510 3U, EA-PSI 10200-210 3U, EA-PSI 10360-120 3U,
EA-PSI 10500-90 3U, EA-PSI 10750-60 3U, EA-PSI 11000-40 3U, EA-PS 10080-340 3U, EA-PS 10200-140 3U, EA-PS 10360-80 3U, EA-PS 10500-60 3U, EA-PS 10750-40 3U,
EA-PS 11000-30 3U, EA-PS 10060-510 3U, EA-PS 10080-510 3U, EA-PS 10200-210 3U, EA-PS 10360-120 3U, EA-PS 10500-90 3U, EA-PS 10750-60 3U, EA-PS 11000-40 3U, EA-PS 10060-170 3U, EA-PS 10080-170 3U, EA-PS 10200-70 3U, EA-PS 10360-40 3U, EA-PS 10500-30 3U, EA-PS 10750-20 3U, EA-PS 10060-340 3U

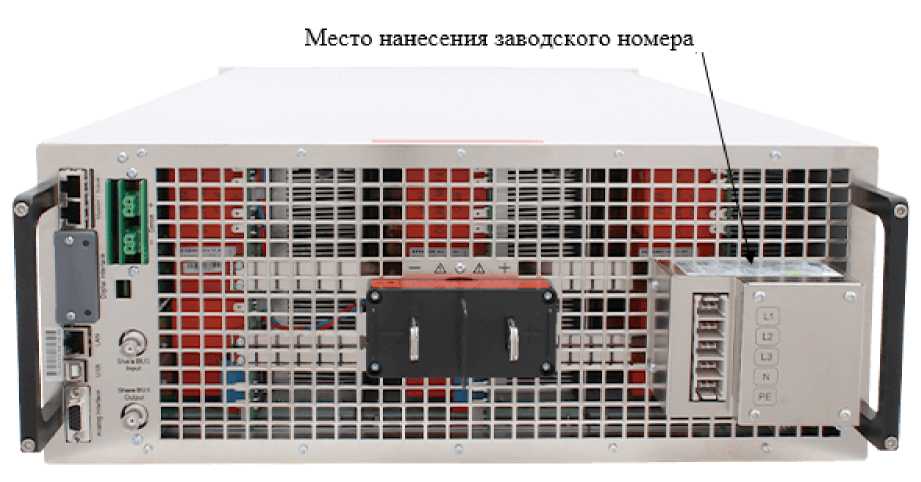

Рисунок 6 - Место нанесения заводского номера источников EA-PSI 10920-125 4U,
EA-PSI 10060-1000 4U, EA-PSI 10080-1000 4U, EA-PSI 10200-420 4U, EA-PSI 10360-240 4U, EA-PSI 10500-180 4U, EA-PSI 10750-120 4U, EA-PSI 11000-80 4U, EA-PS 10060-1000 4U, EA-PS 10080-1000 4U, EA-PS 10200-420 4U, EA-PS 10360-240 4U, EA-PS 10500-180 4U, EA-PS 10750-120 4U, EA-PS 10920-125 4U, EA-PS 11000-80 4U
Место пломбирования от несаныцноннроЕанного дост^п1а
1
Рисунок 7 - Место пломбирования от несанкционированного доступа источников питания EA 10000
Программное обеспечениеУправление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
обеспечения «низкий» в соответствии
Уровень защиты программного
с Рекомендацией Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные внутреннего программного обеспечения | |||
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
KE |
HMI |
DR |
|
Номер версии (идентификационный номер) ПО, не ниже |
V3.03 |
V2.10 |
V1.0.5 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | ||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной (к номинальному значению) основной погрешности воспроизведений напряжения постоянного тока, % |
±0,05 |
|
Нестабильность напряжения постоянного тока на выходе, вызванная изменением тока нагрузки от 0 до 100 %, % от номинального значения |
±0,02 |
|
Нестабильность напряжения постоянного тока на выходе, вызванная изменением напряжения питания на ±10 %, % от номинального значения |
±0,01 |
|
Пределы допускаемой приведенной (к номинальному значению) основной погрешности воспроизведений силы постоянного тока, % |
±0,02 |
|
Нестабильность силы постоянного тока на выходе, вызванная изменением напряжения нагрузки от 0 до 100 %, % от номинального значения |
±0,01 |
|
Нестабильность силы постоянного тока на выходе, вызванная изменением напряжения питания на ±10 %, % от номинального значения |
±0,3 |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности воспроизведений электрической мощности, % |
±0,02 |
Таблица 3 - Метрологические характеристики
|
Модификация |
Диапазон воспроизведений |
Максимальная выходная мощность, Вт |
Уровень пульсаций напряжения, мВ (пп/скз), не более | |
|
Напряжение постоянного тока, В |
Сила постоянного тока, А | |||
|
1 |
2 |
3 |
4 |
5 |
|
EA-PSI 10060-1000 4U |
от 0 до 60 |
от 0 до 1000 |
30000 |
25/320 |
|
EA-PSI 10080-1000 4U |
от 0 до 80 |
от 0 до 1000 |
30000 |
25/320 |
|
EA-PSI 10200-420 4U |
от 0 до 200 |
от 0 до 420 |
30000 |
40/320 |
|
EA-PSI 10360-240 4U |
от 0 до 360 |
от 0 до 240 |
30000 |
55/320 |
|
EA-PSI 10500-180 4U |
от 0 до 500 |
от 0 до 180 |
30000 |
75/350 |
|
EA-PSI 10750-120 4U |
от 0 до 750 |
от 0 до 120 |
30000 |
200/800 |
|
EA-PSI 10920-125 4U |
от 0 до 920 |
от 0 до 125 |
30000 |
200/800 |
|
EA-PSI 11000-80 4U |
от 0 до 1000 |
от 0 до 80 |
30000 |
300/1600 |
|
EA-PS 10060-1000 4U |
от 0 до 60 |
от 0 до 1000 |
30000 |
25/320 |
|
EA-PS 10080-1000 4U |
от 0 до 80 |
от 0 до 1000 |
30000 |
25/320 |
|
EA-PS 10200-420 4U |
от 0 до 200 |
от 0 до 420 |
30000 |
40/320 |
|
EA-PS 10360-240 4U |
от 0 до 360 |
от 0 до 240 |
30000 |
55/320 |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
EA-PS 10500-180 4U |
от 0 до 500 |
от 0 до 180 |
30000 |
75/350 |
|
EA-PS 10750-120 4U |
от 0 до 750 |
от 0 до 120 |
30000 |
200/800 |
|
EA-PS 10920-125 4U |
от 0 до 920 |
от 0 до 125 |
30000 |
200/800 |
|
EA-PS 11000-80 4U |
от 0 до 1000 |
от 0 до 80 |
30000 |
300/1600 |
|
EA-PSI 10060-170 3U |
от 0 до 60 |
от 0 до 170 |
5000 |
10/100 |
|
EA-PSI 10080-170 3U |
от 0 до 80 |
от 0 до 170 |
5000 |
10/100 |
|
EA-PSI 10200-70 3U |
от 0 до 200 |
от 0 до 70 |
5000 |
40/300 |
|
EA-PSI 10360-40 3U |
от 0 до 360 |
от 0 до 40 |
5000 |
55/320 |
|
EA-PSI 10500-30 3U |
от 0 до 500 |
от 0 до 30 |
5000 |
70/350 |
|
EA-PSI 10750-20 3U |
от 0 до 750 |
от 0 до 20 |
5000 |
200/800 |
|
EA-PSI 10060-340 3U |
от 0 до 60 |
от 0 до 340 |
10000 |
10/100 |
|
EA-PSI 10080-340 3U |
от 0 до 80 |
от 0 до 340 |
10000 |
10/100 |
|
EA-PSI 10200-140 3U |
от 0 до 200 |
от 0 до 140 |
10000 |
40/300 |
|
EA-PSI 10360-80 3U |
от 0 до 360 |
от 0 до 80 |
10000 |
55/320 |
|
EA-PSI 10500-60 3U |
от 0 до 500 |
от 0 до 60 |
10000 |
70/350 |
|
EA-PSI 10750-40 3U |
от 0 до 750 |
от 0 до 40 |
10000 |
200/800 |
|
EA-PSI 11000-30 3U |
от 0 до 1000 |
от 0 до 30 |
10000 |
200/1000 |
|
EA-PSI 10060-510 3U |
от 0 до 60 |
от 0 до 510 |
15000 |
10/100 |
|
EA-PSI 10080-510 3U |
от 0 до 80 |
от 0 до 510 |
15000 |
10/100 |
|
EA-PSI 10200-210 3U |
от 0 до 200 |
от 0 до 210 |
15000 |
40/300 |
|
EA-PSI 10360-120 3U |
от 0 до 360 |
от 0 до 120 |
15000 |
55/320 |
|
EA-PSI 10500-90 3U |
от 0 до 500 |
от 0 до 90 |
15000 |
70/350 |
|
EA-PSI 10750-60 3U |
от 0 до 750 |
от 0 до 60 |
15000 |
200/800 |
|
EA-PSI 11000-40 3U |
от 0 до 1000 |
от 0 до 40 |
15000 |
300/1600 |
|
EA-PS 10060-170 3U |
от 0 до 60 |
от 0 до 170 |
5000 |
10/100 |
|
EA-PS 10080-170 3U |
от 0 до 80 |
от 0 до 170 |
5000 |
10/100 |
|
EA-PS 10200-70 3U |
от 0 до 200 |
от 0 до 70 |
5000 |
40/300 |
|
EA-PS 10360-40 3U |
от 0 до 360 |
от 0 до 40 |
5000 |
55/320 |
|
EA-PS 10500-30 3U |
от 0 до 500 |
от 0 до 30 |
5000 |
70/350 |
|
EA-PS 10750-20 3U |
от 0 до 750 |
от 0 до 20 |
5000 |
200/800 |
|
EA-PS 10060-340 3U |
от 0 до 60 |
от 0 до 340 |
10000 |
10/100 |
|
EA-PS 10080-340 3U |
от 0 до 80 |
от 0 до 340 |
10000 |
10/100 |
|
EA-PS 10200-140 3U |
от 0 до 200 |
от 0 до 140 |
10000 |
40/300 |
|
EA-PS 10360-80 3U |
от 0 до 360 |
от 0 до 80 |
10000 |
55/320 |
|
EA-PS 10500-60 3U |
от 0 до 500 |
от 0 до 60 |
10000 |
70/350 |
|
EA-PS 10750-40 3U |
от 0 до 750 |
от 0 до 40 |
10000 |
200/800 |
|
EA-PS 11000-30 3U |
от 0 до 1000 |
от 0 до 30 |
10000 |
200/1000 |
|
EA-PS 10060-510 3U |
от 0 до 60 |
от 0 до 510 |
15000 |
10/100 |
|
EA-PS 10080-510 3U |
от 0 до 80 |
от 0 до 510 |
15000 |
10/100 |
|
EA-PS 10200-210 3U |
от 0 до 200 |
от 0 до 210 |
15000 |
40/300 |
|
EA-PS 10360-120 3U |
от 0 до 360 |
от 0 до 120 |
15000 |
55/320 |
|
EA-PS 10500-90 3U |
от 0 до 500 |
от 0 до 90 |
15000 |
70/350 |
|
EA-PS 10750-60 3U |
от 0 до 750 |
от 0 до 60 |
15000 |
200/800 |
|
EA-PS 11000-40 3U |
от 0 до 1000 |
от 0 до 40 |
15000 |
300/1600 |
|
EA-PSI 10060-60 2U |
от 0 до 60 |
от 0 до 60 |
1500 |
10/100 |
|
EA-PSI 10080-60 2U |
от 0 до 80 |
от 0 до 60 |
1500 |
10/100 |
|
EA-PSI 10360-15 2U |
от 0 до 360 |
от 0 до 15 |
1500 |
30/300 |
Окончание таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
EA-PSI 10200-25 2U |
от 0 до 200 |
от 0 до 25 |
1500 |
30/300 |
|
EA-PSI 10500-10 2U |
от 0 до 500 |
от 0 до 10 |
1500 |
40/500 |
|
EA-PSI 10750-06 2U |
от 0 до 750 |
от 0 до 6 |
1500 |
50/500 |
|
EA-PSI 10200-50 2U |
от 0 до 200 |
от 0 до 50 |
3000 |
10/100 |
|
EA-PSI 10360-30 2U |
от 0 до 360 |
от 0 до 30 |
3000 |
10/100 |
|
EA-PSI 10060-120 2U |
от 0 до 60 |
от 0 до 120 |
3000 |
30/300 |
|
EA-PSI 10080-120 2U |
от 0 до 80 |
от 0 до 120 |
3000 |
30/300 |
|
EA-PSI 10500-20 2U |
от 0 до 500 |
от 0 до 20 |
3000 |
40/500 |
|
EA-PSI 10750-12 2U |
от 0 до 750 |
от 0 до 12 |
3000 |
50/500 |
|
EA-PSI 11000-10 2U |
от 0 до 1000 |
от 0 до 10 |
3000 |
100/2000 |
|
EA-PS 10060-60 2U |
от 0 до 60 |
от 0 до 60 |
1500 |
10/100 |
|
EA-PS 10080-60 2U |
от 0 до 80 |
от 0 до 60 |
1500 |
10/100 |
|
EA-PS 10360-15 2U |
от 0 до 360 |
от 0 до 15 |
1500 |
30/300 |
|
EA-PS 10200-25 2U |
от 0 до 200 |
от 0 до 25 |
1500 |
30/300 |
|
EA-PS 10500-10 2U |
от 0 до 500 |
от 0 до 10 |
1500 |
40/500 |
|
EA-PS 10750-06 2U |
от 0 до 750 |
от 0 до 6 |
1500 |
50/500 |
|
EA-PS 10200-50 2U |
от 0 до 200 |
от 0 до 50 |
3000 |
10/100 |
|
EA-PS 10360-30 2U |
от 0 до 360 |
от 0 до 30 |
3000 |
10/100 |
|
EA-PS 10060-120 2U |
от 0 до 60 |
от 0 до 120 |
3000 |
30/300 |
|
EA-PS 10080-120 2U |
от 0 до 80 |
от 0 до 120 |
3000 |
30/300 |
|
EA-PS 10500-20 2U |
от 0 до 500 |
от 0 до 20 |
3000 |
40/500 |
|
EA-PS 10750-12 2U |
от 0 до 750 |
от 0 до 12 |
3000 |
50/500 |
|
EA-PS 11000-10 2U |
от 0 до 1000 |
от 0 до 10 |
3000 |
100/2000 |
Таблица 4 - Технические характеристики.
|
Наименование характеристики |
Значение | ||
|
EA-PSI 10000 4U EA-PS 10000 4U |
EA-PSI 10000 3U EA-PS 10000 3U |
EA-PSI 10000 2U EA-PS 10000 2U | |
|
Параметры электрического питания:
В
|
от 342 до 418 от 45 до 65 |
от 342 до 418 от 45 до 65 |
от 198 до 242 от 45 до 65 |
|
Количество фаз входного электрического питания |
3 |
3 |
1 |
|
Габаритные размеры (ширина^высота^глубина), мм, не более |
483x177x559 |
483x133x559 |
483x89x559 |
|
Масса, кг, не более |
50 |
18 (5000 Вт) 26 (10000 Вт) 33 (15000 Вт) |
10 (1500 Вт) 13 (3000 Вт) |
|
Нормальные условия измерений: | |||
|
температура окружающей среды, °С |
от +18 до +28 | ||
|
относительная влажность, % |
от 30 до 80 | ||
|
Средняя наработка на отказ, ч |
50000 | ||
наносится на лицевую панель в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источники питания программируемые EA 10000 |
- |
1 |
|
Штекер для разъема Sense |
- |
2 |
|
USB-кабель, длина 1,8 м |
- |
1 |
|
Набор крышек для разъема постоянного тока |
- |
1 |
|
Крышка разъемов Sense |
- |
1 |
|
USB-носитель с документацией и внешним программным обеспечением |
- |
1 |
|
Вилка разъема переменного тока |
- |
1 |
|
Комплект для снятия натяжения кабеля переменного тока |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
приведены в разделе «Эксплуатация и варианты применения» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийутверждении государственной электрического напряжения
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;
утверждении государственной средств измерений силы постоянного электрического тока
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об поверочной схемы для в диапазоне от 1 • 10’16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного тока»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
Источники питания программируемые EA 10000. Стандарт предприятия.
ПравообладательEA ELEKTRO-AUTOMATIK GmbH & Co. KG, Германия
Адрес: Helmholtzstrasse 31-33, 41747 Viersen, Germany
Телефон: +49 2162/3785-0
Факс: +49 2162/16230
Е-mail: ea1974@elektroautomatik.de
W eb-сайт: www.elektroautomatik. de
ИзготовительEA ELEKTRO-AUTOMATIK GmbH & Co. KG, Германия
Адрес: Helmholtzstrasse 31-33, 41747 Viersen, Germany
Телефон: +49 2162/3785-0
Факс: +49 2162/16230
E-mail: ea1974@elektroautomatik.de
W eb-сайт: www.elektroautomatik. de
Испытательный центррегиональный центр
Московской области»
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и
(ФБУ «Рост'ест' Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
