№ п/п

Наименование типа

Обозначение

типа

Регистрационный номер в ФИФ

Изготовитель

Место осуществления деятельности Изготовителя

Заявитель

Прежний адрес

Новый адрес

1

2

3

4

5

6

7

8

1.

Контроллеры

«Союз»

78121-20

Общество с ограниченной ответственностью «АйТел» (ООО «АйТел»), г. Москва

125363, г. Москва, ул. Новопоселковая, д. 6, к. 216 I, помещ. I, ком. 16

111621, г. Москва, Большая Косинская ул., д. 18Б, эт. 1, помещ. 8

Общество с ограниченной ответственностью «АйТел» (ООО «АйТел»), г. Москва

2.

Газоанализаторы

«ЭЛЬГАЗ-

500»

88099-23

Общество с ограниченной ответственностью «ЭльГаз» (ООО «ЭльГаз»), г. Москва

123308, г. Москва, пр-кт

Маршала Жукова, д. 4, стр. 1

119530, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, пр-д Стройкомбината, д. 6

Общество с ограниченной ответственностью «ЭльГаз» (ООО «ЭльГаз»), г. Москва

3.

Системы автоматизированные проведения медицинских осмотров

Medpoint24

91366-24

Общество с ограниченной ответственностью «МедПоинт24-Лаб» (ООО «МедПоинт24-Лаб»), г. Москва

115088, г. Москва, ул.

Угрешская, д. 2, стр. 15

105318, г. Москва, вн.тер.г. муниципальный округ Соколиная гора, ул.

Вельяминовская, д. 9 к. 1, эт. 8

Общество с ограниченной ответственностью «МедПоинт24-Лаб» (ООО «МедПоинт24-Лаб»), г. Москва

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)

ПО Medpoint24 - Терминал

3.X

ПО Medpoint24 - Медработник

3.X

ПО Medpoint24 - Диспетчер

3.X

ПО Medpoint24 - Директор

3.X

ПО Medpoint24 - Сервер

3.X

Примечания:

• 1 «X» - номер версии метрологически незначимой части встроенного ПО, может принимать целые значения в диапазоне от 0 до 9.

• 2 «3» - номер версии метрологически значимой части встроенного ПО.

Наименование характеристики

Значение

Метод измерения массовой концентрации паров этанола в выдыхаемом воздухе

электрохимический

Диапазон измерений массовой концентрации паров этанола в выдыхаемом воздухе, мг/л

от 0,0 до 1,5

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений массовой концентрации паров этанола в выдыхаемом воздухе в диапазоне от 0,0 до 0,5 мг/л включ., мг/л

±0,05

Пределы допускаемой относительной погрешности измерений массовой концентрации паров этанола в выдыхаемом воздухе в диапазоне св. 0,5 до 1,5 мг/л включ., %

±10

Наименование характеристики

Значение

Метод измерения температуры

бесконтактный

Диапазон измерений температуры, °C

от 32,0 до 42,0

Пределы допускаемой абсолютной погрешности измерений температуры, °C

±0,3

Наименование характеристики

Значение

Метод измерения избыточного давления воздуха в манжете

осциллометрический

Диапазон измерений избыточного давления воздуха в манжете, мм рт.ст.:

- для исполнения Medpoint24 Базовый

от 40 до 260

- для исполнения Medpoint24 Закрытый (Тип 1)

от 40 до 260

- для исполнения Medpoint24 Закрытый (Тип 2)

от 20 до 300

- для исполнения Medpoint24 Закрытый (Тип 3)

от 20 до 300

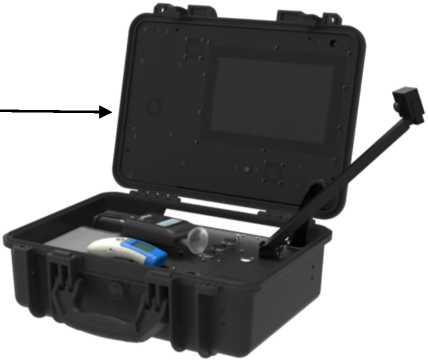

- для исполнения Medpoint24 Мобильный (Тип 1)

от 40 до 260

- для исполнения Medpoint24 Мобильный (Тип 2)

от 40 до 260

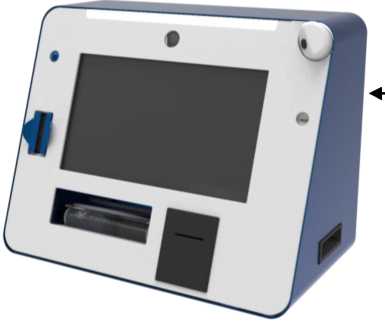

- для исполнения Medpoint24 Настольный (Тип 1)

от 40 до 260

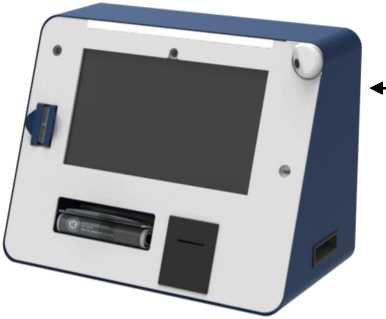

- для исполнения Medpoint24 Настольный (Тип 2)

от 40 до 260

Пределы допускаемой абсолютной погрешности измерений избыточного давления воздуха в манжете, мм рт.ст.

±3

Диапазон измерений частоты пульса, мин^-1: - для исполнения Medpoint24 Базовый

от 40 до 160

- для исполнения Medpoint24 Закрытый (Тип 1)

от 40 до 160

- для исполнения Medpoint24 Закрытый (Тип 2)

от 30 до 200

- для исполнения Medpoint24 Закрытый (Тип 3)

от 30 до 200

- для исполнения Medpoint24 Мобильный (Тип 1)

от 40 до 160

- для исполнения Medpoint24 Мобильный (Тип 2)

от 40 до 160

- для исполнения Medpoint24 Настольный (Тип 1)

от 40 до 160

- для исполнения Medpoint24 Настольный (Тип 2)

от 40 до 160

Пределы допускаемой относительной погрешности измерений частоты пульса, %

±5

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

от 200 до 240

- частота переменного тока, Гц

от 50 до 60

• - напряжение постоянного тока, В:

• - для исполнений Medpoint24 Мобильный (Тип 1) и Medpoint24

Мобильный (Тип 2)

от 10,5 до 13,5

Габаритные размеры (длина^ширина^высота), мм, не более:

- для исполнения Medpoint24 Базовый

882x735x1165

- для исполнения Medpoint24 Закрытый (Тип 1)

872x862x1260

- для исполнения Medpoint24 Закрытый (Тип 2)

872x621x1260

- для исполнения Medpoint24 Закрытый (Тип 3)

872x761x1260

- для исполнения Medpoint24 Мобильный (Тип 1)

465x360x175

- для исполнения Medpoint24 Мобильный (Тип 2)

465x360x175

- для исполнения Medpoint24 Настольный (Тип 1)

530x286x410

- для исполнения Medpoint24 Настольный (Тип 2)

530x286x410

Масса, кг, не более:

- для исполнения Medpoint24 Базовый

50

- для исполнения Medpoint24 Закрытый (Тип 1)

50

- для исполнения Medpoint24 Закрытый (Тип 2)

55

- для исполнения Medpoint24 Закрытый (Тип 3)

50

- для исполнения Medpoint24 Мобильный (Тип 1)

10

- для исполнения Medpoint24 Мобильный (Тип 2)

10

- для исполнения Medpoint24 Настольный (Тип 1)

20

- для исполнения Medpoint24 Настольный (Тип 2)

20

Условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +40

- относительная влажность окружающего воздуха, %

от 30 до 85

- атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет

5

Наименование

Обозначение

Количество

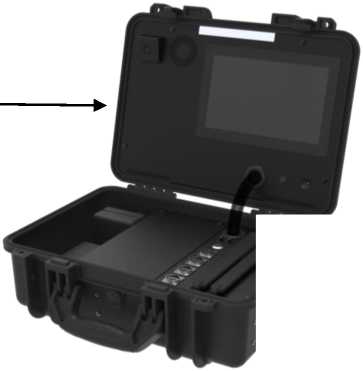

Система автоматизированная проведения медицинских осмотров Medpoint24

- Medpoint24 Базовый

• - Medpoint24 Закрытый (Тип 1)

• - Medpoint24 Закрытый (Тип 2)

• - Medpoint24 Закрытый (Тип 3)

• - Medpoint24 Мобильный (Тип 1)

• - Medpoint24 Мобильный (Тип 2)

• - Medpoint24 Настольный (Тип 1)

• - Medpoint24 Настольный (Тип 2)

1 шт.

Наименование

Обозначение

Количество

Модуль ПО Medpoint24:

• - медработник;

• - диспетчер;

• - директор;

• - администратор;

• - терминал;

• - сервер.

-

1 шт. ¹⁾

1 шт. ¹⁾

1 шт. ¹⁾

1 шт. ¹⁾

1 шт.

1 шт. ¹⁾

Паспорт:

• - исполнение Medpoint24 Базовый;

• - исполнение Medpoint24 Закрытый (Тип 1);

• - исполнение Medpoint24 Закрытый (Тип 2);

• - исполнение Medpoint24 Закрытый (Тип 3);

• - исполнение Medpoint24 Мобильный (Тип 1);

• - исполнение Medpoint24 Мобильный (Тип 2);

• - исполнение Medpoint24 Настольный (Тип 1);

• - исполнение Medpoint24 Настольный (Тип 2).

ПС 26.60.12-002-31108056-2023

ПС 26.60.12-003-31108056-2023

ПС 26.60.12-004-31108056-2023

ПС 26.60.12-005-31108056-2023

ПС 26.60.12-006-31108056-2023

ПС 26.60.12-007-31108056-2023

ПС 26.60.12-008-31108056-2023

ПС 26.60.12-009-31108056-2023

1 экз.

Руководство по эксплуатации:

• - исполнение Medpoint24 Базовый;

• - исполнение Medpoint24 Закрытый (Тип 1);

• - исполнение Medpoint24 Закрытый (Тип 2);

• - исполнение Medpoint24 Закрытый (Тип 3);

• - исполнение Medpoint24 Мобильный (Тип 1);

• - исполнение Medpoint24 Мобильный (Тип 2);

• - исполнение Medpoint24 Настольный (Тип 1);

• - исполнение Medpoint24 Настольный (Тип 2).

РЭ 26.60.12-003-31108056-2023

РЭ 26.60.12-004-31108056-2023

РЭ 26.60.12-005-31108056-2023

РЭ 26.60.12-005-31108056-2023

РЭ 26.60.12-006-31108056-2023

РЭ 26.60.12-006-31108056-2023

РЭ 26.60.12-007-31108056-2023

РЭ 26.60.12-007-31108056-2023

1 экз.

Формуляр:

• - исполнение Medpoint24 Базовый;

• - исполнение Medpoint24 Закрытый (Тип 1);

• - исполнение Medpoint24 Закрытый (Тип 2);

• - исполнение Medpoint24 Закрытый (Тип 3);

• - исполнение Medpoint24 Мобильный (Тип 1);

• - исполнение Medpoint24 Мобильный (Тип 2);

• - исполнение Medpoint24 Настольный (Тип 1);

• - исполнение Medpoint24 Настольный (Тип 2).

ФО 26.60.12-002-31108056-2023

ФО 26.60.12-002-31108056-2023

ФО 26.60.12-002-31108056-2023

ФО 26.60.12-002-31108056-2023

ФО 26.60.12-002-31108056-2023

ФО 26.60.12-002-31108056-2023

ФО 26.60.12-002-31108056-2023

ФО 26.60.12-002-31108056-2023

1 экз.

Сервисное руководство¹⁾

-

1 экз.

Термопринтер¹⁾

Атол ТТ41 или Атол ТТ42 или

Атол BP21 или GPRINTER GP -1624tc или GPRINTER GP -

1824tc или Mertech LP58 EVA

1 шт.

Считыватель карт¹⁾

Smartec ST-CE011EM или Smartec ST-CE011MF или PROX КСУ-125-USB или OMNIKEY 5422

1 шт.

Наименование

Обозначение

Количество

Манжета¹⁾

Манжета MP24-CUFF или

Манжета Cuff-LDU или Манжета AND Cufbox или Манжета Microlife WatchBP или Манжета СберЗдоровье или Манжета OMRON

1 шт.

Мундштук воронка¹⁾

Мундштук-воронка к Динго E-200 / E-200B или Мундштук-воронка Medpoint24

1 шт.

Мундштук одноразовый¹⁾

Мундштук одноразовый для анализатора паров этанола Dingo E200 или Мундштук одноразовый

100 шт.

Переходник для одноразового мундштука¹⁾

Мундштук одноразовый для анализатора паров этанола Dingo E200 или Переходник для одноразового мундштука Medpoint24

10 шт.

¹⁾ Поставляется по заказу

Приказ

Росстандарта

от

30

декабря

2019

г.

№

3464

«Об

утверждении

государственной

поверочной

схемы

для электродиагностических

средств измерений

медицинского назначения»;

Приказ

Росстандарта

от

20

октября

2022

г.

№

2653

«Об

утверждении

государственной

поверочной схемы

для

средств измерений

избыточного давления до 4000

МПа»;

Приказ

Росстандарта

от

23

декабря

2022

г.

№

3253

«Об

утверждении

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ТМ-4

Номер версии (идентификационный номер) ПО, не ниже

760

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности синхронизации системного времени по сигналам ГНСС ГЛОНАСС/GPS приемника, мкс

±100

Пределы допускаемой абсолютной погрешности хранения шкалы времени в автономном режиме за сутки, мс

±500

Выходной цифровой сигнал

Modbus

Параметры электрического питания от сети постоянного тока, В

от 20,4 до 26,4

Потребляемая активная мощность, Вт, не более

10

Габаритные размеры (высотахширинахдлина), мм, не более:

• - Союз-2000 1 исп.

• - SOYUZ CCM 2 исп.

49x128x157

122x115x25

Масса, г, не более

300

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха (без конденсации), %, не более

• - атмосферное давление, кПа

от -40 до +70

80

от 84,0 до 106,7

Средняя наработка на отказ, ч, не менее

50000

Средний срок службы, лет, не менее

20

Наименование

Обозначение

Количество

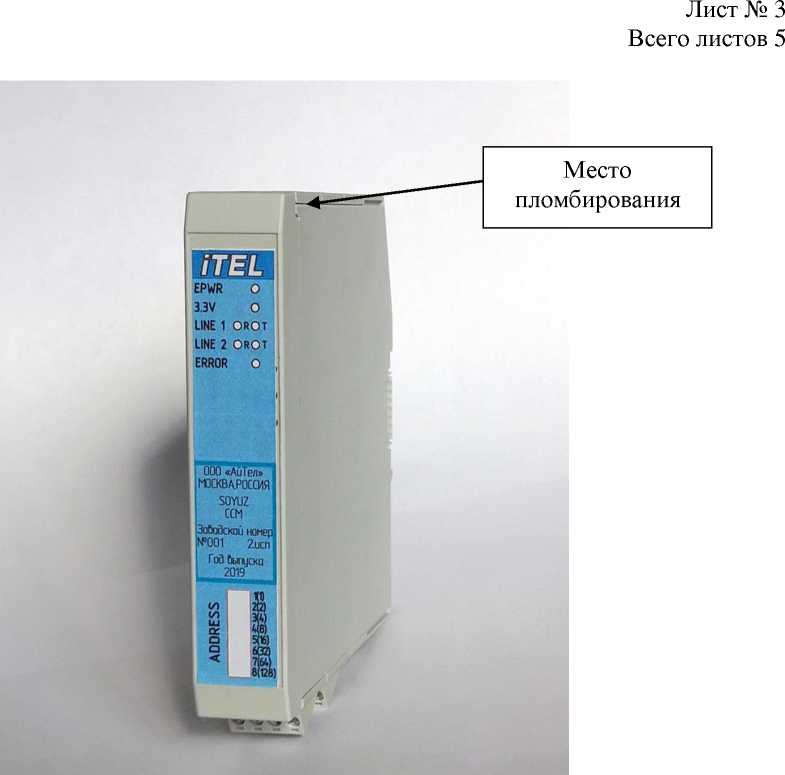

Контроллер «Союз»*

Союз-2000 1 исп. или SOYUZ CCM 2 исп.

1 шт.

Руководство по эксплуатации

ДПФР.466453.001РЭ

1 экз.

Паспорт

ДПФР.123456.098 ПС

1 экз.

Методика поверки

-

1 экз. на партию

* - Обозначение в зависимости от заказа.

Обозначение

Описание газоанализатора

«ЭЛЬГАЗ-500»

Одноканальный газоанализатор   стационарного размещения

с внешним питанием, с цифровым и (или) аналоговым выходными сигналами при наличии или отсутствии светозвуковой сигнализации. Корпус     газоанализаторов     «ЭЛЬГАЗ-500»     выполнен

из окрашенного алюминия или из нержавеющей стали.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ISMVX

Номер версии (идентификационный номер) ПО, не ниже

206

Цифровой идентификатор ПО

2685202

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

Определяемый компонент

Диапазон измерений определяемого компонента, млн^-1/ (мг/м³); объемная доля, %

Пределы основной допускаемой погрешности

приведенной¹⁾, %

относительной

%

Азота диоксид (NO2)

от 0 до 20,0 (от 0 до 38,3)

от 0 до 3,0 вкл. (от 0 до 5,74 вкл.)

±20

-

св. 3,0 до 20,0 (св. 5,74 до 38,3)

-

±20

от 0 до 100 (от 0 до 191)

от 0 до 10,0 вкл. (от 0 до 19,12 вкл.)

±20

-

св. 10,0 до 100 (св. 19,12 до 191)

-

±20

Азота оксид (NO)

от 0 до 30,0 (от 0 до 37,4)

от 0 до 5,0 вкл. (от 0 до 6,24 вкл.)

±20

-

св. 5,0 до 30,0 (св. 6,24 до 37,4)

-

±20

от 0 до 300 (от 0 до 374)

от 0 до 30,0 вкл. (от 0 до 37,4 вкл.)

±20

-

св. 30,0 до 300 (св. 37,4 до 374)

-

±20

Аммиак

(NH3)

от 0 до 100 (от 0 до 70,8)

от 0 до 10,0 вкл. (от 0 до 7,08 вкл.)

±20

-

св. 10,0 до 100 (св. 7,08 до 70,8)

-

±20

от 0 до 300 (от 0 до 212)

от 0 до 30 вкл. (от 0 до 21,2 вкл.)

±15

-

св. 30 до 300 (св. 21,2 до 212)

-

±15

от 0 до 500 (от 0 до 354)

от 0 до 50 вкл. (от 0 до 35,4 вкл.)

±15

-

св. 50 до 500 (св. 35,4 до 354)

-

±15

от 0 до 1000 (от 0 до 708)

от 0 до 100 вкл. (от 0 до 70,8 вкл.)

±15

-

св. 100 до 1000 (св. 70,8 до 708)

-

±15

Водород (H2)

от 0 до 1000 (от 0 до 83,7)

от 0 до 100 вкл. (от 0 до 8,38 вкл.)

±10

-

св. 100 до 1000 (св. 8,38 до 83,7)

-

±10

от 0 до 20000 (от 0 до 1676)

от 0 до 1000 вкл. (от 0 до 83,7 вкл.)

±5

-

св. 1000 до 20000 (св. 83,7 до 1676)

-

±5

Определяемый

компонент

Диапазон измерений определяемого компонента, млн^-1/ (мг/м³); объемная доля, %

Пределы основной допускаемой погрешности

приведенной¹⁾,

%

относительной

%

Водород фтористый (HF)

от 0 до 10,0 (от 0 до 8,31)

от 0 до 1,0 вкл. (от 0 до 0,83 вкл.)

±20

-

св. 1,0 до 10,0 (св. 0,83 до 8,31)

-

±20

Водород хлористый (HCl)

от 0 до 20,0 (от 0 до 30,3)

от 0 до 4,0 вкл. (от 0 до 6,06 вкл.)

±20

-

св. 4,0 до 20,0 (св. 6,06 до 30,3)

-

±20

Кислород

(O2)

от 0 до 5,0

от 0 до 1,0

±5

-

от 1,0 до 5,0

-

±5

от 0 до 30,0

от 0 до 1,0 вкл.

±5

-

св. 1,0 до 30

-

±5

от 0 до 100

от 0 до 10,0

±5

-

от 10,0 до 100

-

±5

Метанол

(СНзОН) (метиловый спирт)

от 0 до 20,0 (от 0 до 26,6)

от 0 до 4,0 вкл. (от 0 до 5,34 вкл.)

±20

-

св. 4,0 до 20,0 (св. 5,34 до 26,6)

-

±20

от 0 до 50 (от 0 до 66,6)

от 0 до 10,0 вкл. (от 0 до 13,3 вкл.)

±20

-

св. 10,0 до 50 (св. 13,3 до 66,6)

-

±20

от 0 до 100 (от 0 до 133)

от 0 до 10,0 вкл. (от 0 до 13,3 вкл.)

±20

-

св. 10,0 до 100 (св. 13,3 до 133)

-

±20

от 0 до 300 (от 0 до 399)

от 0 до 30 вкл. (от 0 до 39,9 вкл.)

±20

-

св. 30 до 300 (св. 39,9 до 399)

-

±20

от 0 до 1000 (от 0 до 1332)

от 0 до 100 вкл. (от 0 до 133 вкл.)

±20

-

св. 100 до 1000 (св. 133 до 1332)

-

±20

Метилмеркаптан

(CH3SH)

от 0 до 10,0 (от 0 до 20,0)

от 0 до 1,0 вкл. (от 0 до 2,0 вкл.)

±20

-

св. 1,0 до 10,0 (св. 2,0 до 20,0)

-

±20

Сероводород

(H2S)

от 0 до 7,1 (от 0 до 10,0)

от 0 до 2,1 вкл. (от 0 до 3,0 вкл.)

±15

-

св. 2,1 до 7,1 (св. 3,0 до 10,1)

-

±15

Определяемый

компонент

Диапазон измерений определяемого компонента, млн^-1/ (мг/м³); объемная доля, %

Пределы основной допускаемой погрешности

приведенной¹⁾,

%

относительной

%

Сероводород

(H2S)

от 0 до 10,0 (от 0 до 14,17)

от 0 до 3,0 вкл. (от 0 до 4,25 вкл.)

±15

-

св. 3,0 до 10,0 (св. 4,25 до 14,2)

-

±15

от 0 до 21,2 (от 0 до 30,0)

от 0 до 7,1 вкл., (от 0 до 10,1 вкл.)

±10

-

св. 7,1 до 21,2 (св. 10,1 до 30,0)

-

±10

от 0 до 30,0 (от 0 до 42,5)

от 0 до 5,0 вкл. (от 0 до 7,08 вкл.)

±15

-

св. 5,0 до 30,0 (св. 7,08 до 42,5)

-

±15

от 0 до 50 (от 0 до 70,8)

от 0 до 10,0 вкл. (от 0 до 14,2 вкл.)

±15

-

св. 10,0 до 50 (св. 14,2 до 70,8)

-

±15

от 0 до 100 (от 0 до 142)

от 0 до 10,0 вкл. (от 0 до 14,2 вкл.)

±10

-

св. 10,0 до 100 (св. 14,2 до 142)

-

±10

от 0 до 300 (от 0 до 425)

от 0 до 30 вкл. (от 0 до 42,5 вкл.)

±10

-

св. 30 до 300 (св. 42,5 до 425)

-

±10

от 0 до 1000 (от 0 до 1416)

от 0 до 100 вкл. (от 0 до 142вкл.)

±10

-

св. 100 до 1000 (св. 142 до 1416)

-

±10

Серы диоксид

(SO2)

от 0 до 10,0 (от 0 до 26,6)

от 0 до 3,0 вкл. (от 0 до 7,99 вкл.)

±15

-

св. 3,0 до 10,0 (св. 7,99 до 26,6)

-

±15

от 0 до 30,0 (от 0 до 79,9)

от 0 до 5,0 вкл. (от 0 до 13,3 вкл.)

±15

-

св. 5,0 до 30,0 (св. 13,3 до 79,9)

-

±15

от 0 до 100 (от 0 до 266)

от 0 до 10,0 вкл., (от 0 до 26,6 вкл.)

±15

-

св. 10,0 до 100 (св. 26,6 до 266)

-

±15

от 0 до 300 (от 0 до 799)

от 0 до 30,0 вкл. (от 0 до 79,9вкл.)

±10

-

св. 30,0 до 300 (св. 79,9 до 799)

-

±10

от 0 до 1000 (от 0 до 2663)

от 0 до 100 вкл. (от 0 до 266 вкл.)

±10

-

Определяемый

компонент

Диапазон измерений

Пределы основной допускаемой погрешности

определяемого компонента, млн^-1/ (мг/м³); объемная доля, %

приведенной¹⁾,

%

относительной

%

св. 100 до 1000 (св. 266 до 2663)

-

±10

Углерода оксид (CO)

от 0 до 50 (от 0 до 58,2)

от 0 до 10,0 вкл. (от 0 до 11,6 вкл.)

±20

-

св. 10,0 до 50 (св. 11,6 до 58,2)

-

±20

от 0 до 85,9 (от 0 до 100)

от 0 до 10,0 вкл. (от 0 до 11,6 вкл.)

±20

-

св. 10,0 до 85,9 (св. 11,6 до 100)

-

±20

от 0 до 300 (от 0 до 349)

от 0 до 30 вкл. (от 0 до 34,9 вкл.)

±10

-

св. 30 до 300 (св. 34,9 до 349)

-

±10

от 0 до 1000 (от 0 до 1164)

от 0 до 100 вкл. (от 0 до 116 вкл.)

±10

-

св. 100 до 1000 (св. 116 до 1164)

-

±10

от 0 до 5000 (от 0 до 5822)

от 0 до 500 вкл. (от 0 до 582 вкл.)

±10

-

св. 500 до 5000 (св. 582 до 5822)

-

±10

Формальдегид

(H2CO)

от 0 до 20,0 (от 0 до 25,2)

от 0 до 0,5 вкл. (от 0 до 0,63 вкл.)

±20

-

св. 0,5 до 20,0 (св. 0,63 до 25,2)

-

±20

Хлор

(Cl2)

от 0 до 10,0 (от 0 до 29,5)

от 0 до 1,0 вкл. (от 0 до 2,95 вкл.)

±20

-

св. 1,0 до 10,0 (св. 2,95 до 29,5)

-

±20

от 0 до 30,0 (от 0 до 88,5)

от 0 до 5,0 вкл. (от 0 до 14,8 вкл.)

±20

-

св. 5,0 до 30,0 (св. 14,8 до 88,5)

-

±20

Этанол (C2H5OH) (этиловый спирт)

от 0 до 600 (от 0 до 1149)

от 0 до 100 вкл. (от 0 до 192 вкл.)

±20

-

св. 100 до 600 (св. 192 до 1149)

-

±20

Определяемый компонент

Диапазон измерений определяемого компонента, млн^-1/ (мг/м³); объемная доля, %

Пределы основной допускаемой погрешности

приведенной¹⁾,

%

относительной

%

Этанол

(C2H5ОH) (этиловый спирт)

от 0 до 1800 (от 0 до 3447)

от 0 до 300 вкл., (от 0 до 574 вкл.)

±20

-

св. 300 до 1800 (св. 574 до 3447)

-

±20

от 0 до 3500 (от 0 до 6703)

от 0 до 500 вкл., (от 0 до 958 вкл.)

±20

-

св. 500 до 3500 (св. 958 до 6703)

-

±20

Этилмеркаптан

(C2H5SH)

от 0 до 10,0 (от 0 до 25,8)

от 0 до 1,0 вкл., (от 0 до 2,58 вкл.)

±20

-

св. 1,0 до 10,0 (св. 2,58 до 25,8)

-

±20

Определяемый компонент

Диапазон показаний определяемого компонента,

% НКПР

(объемная доля, %)

Диапазон измерений определяемого компонента

% НКПР

(объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной, % НКПР (объемная доля, %)

относительной

%

Метан

(CH4)

от 0 до 100 (от 0 до 4,4)

от 0 до 50 вкл. (от 0 до 2,2 вкл.)

± 3 (± 0,13)

-

св. 50 до 100 (св. 2,2 до 4,4)

-

±5

Метан

(CH4)

от 0 до 100

от 0 до 10,0 вкл.

±0,5

-

св. 10,0 до 100

-

±5

Пропан

(C3H8)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 вкл. (от 0 до 0,85 вкл.)

±3 (±0,05)

-

св. 50 до 100 (св. 0,85 до 1,7)

-

±5

от 0 до 100

от 0 до 10,0 вкл.

±0,3

-

св. 10,0 до 100

-

±5

Акрилонитрил (C3H3N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 вкл. (от 0 до 1,4 вкл.)

±5 (±0,14)

-

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

Ацетилен

(C2H2)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 вкл. (от 0 до 1,15 вкл.)

±5 (±0,12)

-

св. 50 до 100 (св. 1,15 до 2,3)

-

±10

Определяемый компонент

Диапазон показаний определяемого компонента,

% НКПР (объемная доля, %)

Диапазон измерений определяемого компонента

% НКПР

(объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной,

% НКПР (объемная доля, %)

относительной

%

Ацетон

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,25 вкл.)

±5 (±0,13)

-

(СзНбО)

(от 0 до 2,5)

св. 50 до 100 (св. 1,25 до 2,5)

-

±10

Ацетонитрил

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,5 вкл.)

±5 (±0,15)

-

(C2H3N)

(от 0 до 3,0)

св. 50 до 100 (св. 1,5 до 3,0)

-

±10

Бензол

от 0 до 100

от 0 до 50 вкл. (от 0 до 0,6 вкл.)

±5 (±0,06)

-

(СбНб)

(от 0 до 1,2)

св. 50 до 100 (св. 0,6 до 1,2)

-

±10

1,3-бутадиен

от 0 до 100

от 0 до 50 вкл. (от 0 до 0,7 вкл.)

±5 (±0,07)

-

(C4H6)

(от 0 до 1,4)

св. 50 до 100 (св. 0,7 до 1,4)

-

±10

н-Бутан

от 0 до 100

от 0 до 50 вкл. (от 0 до 0,7 вкл.)

±3 (±0,04)

-

(С4Н10)

(от 0 до 1,4)

св. 50 до 100 (св. 0,7 до 1,4)

-

±10

1-бутен

от 0 до 100

от 0 до 50 вкл. (от 0 до 0,8 вкл.)

±5 (±0,08)

-

(C4H8)

(от 0 до 1,6)

св. 50 до 100 (св. 0,8 до 1,6)

-

±10

Винилхлорид (C2H3CI)

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,8 вкл.)

±5 (±0,18)

-

(от 0 до 3,6)

св. 50 до 100 (св. 1,8 до 3,6)

-

±10

н-Гексан

от 0 до 100

от 0 до 50 вкл. (от 0 до 0,5 вкл.)

±3 (±0,03)

-

(СбН14)

(от 0 до 1,0)

св. 50 до 100 (св. 0,5 до 1,0)

-

±10

н-Гептан

от 0 до 100

от 0 до 50 вкл. (от 0 до 0,425 вкл.)

±3 (±0,02)

-

(С7Н16)

(от 0 до 0,85)

св. 50 до 100 (св. 0,425 до 0,85)

-

±10

Диметиловый

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,35 вкл.)

±5 (±0,14)

-

эфир (C2H6O)

(от 0 до 2,7)

св. 50 до 100 (св. 1,35 до 2,7)

-

±10

Диметиламин

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,4 вкл.)

±5 (±0,14)

-

(C2H7N)

(от 0 до 2,8)

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

Определяемый компонент

Диапазон показаний определяемого компонента,

% НКПР (объемная доля, %)

Диапазон измерений определяемого компонента

% НКПР

(объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной, % НКПР (объемная доля, %)

относительной

%

1,2-дихлорэтан

(C2H4CI2)

от 0 до 100 (от 0 до 6,2)

от 0 до 50 вкл. (от 0 до 3,1 вкл.)

±5 (±0,31)

-

Диэтиловый эфир

(C4H10O)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 вкл. (от 0 до 0,85 вкл.)

±5 (±0,09)

-

св. 50 до 100 (св. 0,85 до 1,7)

-

±10

Изобутан (i-C4H10)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 вкл. (от 0 до 0,65 вкл.)

±3 (±0,04)

-

св. 50 до 100 (св. 0,65 до 1,3)

-

±10

Изопентан

(i-C5H12)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 вкл. (от 0 до 0,65 вкл.)

±3 (±0,04)

-

св. 50 до 100 (св. 0,65 до 1,3)

-

±10

Изопропиловый спирт (i-СзH7ОH)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 вкл. (от 0 до 1,0 вкл.)

±5 (±0,1)

-

Метанол

(СНзОН)

от 0 до 100 (от 0 до 6,0)

от 0 до 50 вкл. (от 0 до 3,0 вкл.)

±5 (±0,3)

-

св. 50 до 100 (св. 3,0 до 6,0)

-

±10

Метил-меркаптан

(СHзSH)

от 0 до 100 (от 0 до 4,1)

от 0 до 50 вкл. (от 0 до 2,05 вкл.)

±5 (±0,21)

-

св. 50 до 100 (св. 2,05 до 4,1)

-

±10

Метилтретбутиловый эфир (C5H12O)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 вкл. (от 0 до 0,75 вкл.)

±5 (±0,08)

-

св. 50 до 100 (св. 0,75 до 1,5)

-

±10

Метилэтилкетон

(C4H8O)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 вкл. (от 0 до 0,75 вкл.)

±5 (±0,08)

-

св. 50 до 100 (св. 0,75 до 1,5)

-

±10

н-Нонан

(С9Н20)

от 0 до 100 (от 0 до 0,7)

от 0 до 50 вкл. (от 0 до 0,35 вкл.)

±5 (±0,04)

-

н-Октан

(С8Н18)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 вкл. (от 0 до 0,4 вкл.)

±5 (±0,04)

-

Пары Бензина²'³'

от 0 до 100

от 0 до 50

±5

-

Пары керосина²⁾⁴⁾

от 0 до 100

от 0 до 50

±5

-

Определяемый компонент

Диапазон показаний определяемого компонента,

% НКПР (объемная доля, %)

Диапазон измерений определяемого компонента

% НКПР

(объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной, % НКПР (объемная доля, %)

относительной

%

Пары дизельного топлива²⁾⁵⁾

от 0 до 100

от 0 до 50

±5

-

н-Пентан (C5H12)

от 0 до 100 (от 0 до 1,1)

от 0 до 50 вкл. (от 0 до 0,55 вкл.)

±3 (±0,03)

-

св. 50 до 100 (св. 0,55 до 1,1)

-

±10

Пропилен (СзНб)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 вкл. (от 0 до 1,0 вкл.)

±5 (±0,1)

-

св. 50 до 100 (св. 1,0 до 2,0 )

-

±10

Пропилена оксид (СзНбО)

от 0 до 100 (от 0 до 1,9)

от 0 до 50 вкл. (от 0 до 0,95 вкл.)

±5 (±0,1)

-

св. 50 до 100 (св. 0,95 до 1,9)

-

±10

СхНу — Сумма углеводородов по метану

от 0 до 100 (от 0 до 4,4)

от 0 до 50 (от 0,0 до 2,2)

±3 (±0,13)

-

св. 50 до 100 (св. 2,2 до 4,4)

-

±10

СхНу — Сумма углеводородов по пропану

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0,0 до 0,85)

±3 (±0,05)

-

св. 50 до 100 (св. 0,85 до 1,7)

-

±10

СхНу — Сумма углеводородов по гексану

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0,0 до 0,5)

±3 (±0,03)

-

св. 50 до 100 (св. 0,5 до 1,0)

-

±10

Толуол

(C7H8)

от 0 до 100 (от 0 до 1,0 )

от 0 до 50 вкл. (от 0 до 0,5 вкл. )

±5 (±0,05)

-

св. 50 до 100 (св. 0,5 до 1,0 )

-

±10

Углерода диоксид

(СО2)

от 0 до 2,5

от 0 до 0,5 вкл.

±0,05

-

св. 0,5 до 2,5

-

± 10

от 0 до 5

от 0 до 1,0 вкл.

±0,2

-

св. 1,0 до 5,0

-

± 10

от 0 до 100

от 0 до 10 вкл.

± 2

-

св. 10 до 100

-

±10

Хлорбензол (C6H5CI)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 вкл. (от 0 до 0,65 вкл. )

±5 (±0,07)

-

Циклогексан

(СбН12)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 вкл. (от 0 до 0,5 вкл. )

±5 (±0,05)

-

св. 50 до 100

-

±10

Определяемый компонент

Диапазон показаний определяемого компонента, % НКПР (объемная доля, %)

Диапазон измерений определяемого компонента

% НКПР

(объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной, % НКПР (объемная доля, %)

относительной

%

(св. 0,5 до 1,0)

Циклопентан

(С5Н10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 вкл. (от 0 до 0,7 вкл.)

±5 (±0,07)

-

св. 50 до 100 (св. 0,7 до 1,4)

-

±10

Циклопропан (СзНб)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 вкл. (от 0 до 1,2 вкл.)

±5 (±0,12)

-

св. 50 до 100 (св. 1,2 до 2,4)

-

±10

Этан (С2Н6)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 вкл. (от 0 до 1,2 вкл.)

±3 (±0,07)

-

св. 50 до 100 (св. 1,2 до 2,4)

-

±10

Этанол

(С2Н5ОН)

от 0 до 100 (от 0 до 3,1)

от 0 до 50 (от 0 до 1,55)

±5 (±0,16)

-

св. 50 до 100 (св. 1,55 до 3,1)

-

±10

Этантиол

(C2H5SH)

Этилмеркаптан

от 0 до 100 (от 0 до 2,8)

от 0 до 50 вкл. (от 0 до 1,4 вкл.)

±5 (±0,14)

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

Этилацетат

(C4H8O2)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 вкл. (от 0 до 1,0 вкл.)

±5 (±0,1)

-

св. 50 до 100 (св. 1,0 до 2,0)

-

±10

Этилбензол

(CsHio)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 вкл. (от 0 до 0,4 вкл.)

±5 (±0,04 )

-

Этилен

(С2Н4)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 вкл. (от 0 до 1,15 вкл.)

±5 (±0,12)

-

св. 50 до 100 (св. 1,15 до 2,3)

-

±10

Этиленоксид

(C2H4O)

от 0 до 100 (от 0 до 2,6)

от 0 до 50 вкл. (от 0 до 1,3 вкл.)

±5 (±0,13)

-

св. 50 до 100 (св. 1,3 до 2,6)

-

±10

-Значение

• ²⁾ - бензин, калибруются по к

- Значени с национальными

• ³⁾ - пары б

• ⁴⁾ - пары к

• ⁵⁾ - пары д

НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020; керосин и дизельное топливо являются смесью углеводородов, поэтому онкретной марке топлива, с указанием марки в паспорте на прибор;

я НКПР для паров нефтепродуктов указаны в соответствии стандартами на нефтепродукты конкретного вида: ензина по ГОСТ 32513-2013, ГОСТ Р 51866-2002; ГОСТ 1012-2013; еросина по ГОСТ Р 52050-2006;

изельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013.

Определяемый компонент

Диапазон показаний определяемого компонента, % НКПР (объемная доля, %)

Диапазон измерений определяемого компонента, % НКПР (объемная доля, %)

Пределы допускаемой основной абсолютной погрешности,

% НКПР

(объемная доля, %)

Водород

(H2)

от 0 до 100 (от 0 до 4,0)

от 0 до 1,00

±0,2

от 0 до 50 (от 0 до 2,0)

±3 (±0,12 )

Метан

(CH4)

от 0 до 100 (от 0 до 4,4)

от 0 до 1,00

±0,2

от 0 до 57 (от 0 до 2,5)

±3 (±0,13 )

Пропан (C3H8)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±3 (±0,05)

Акрилонитрил (C3H3N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

Ацетилен (C2H2)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 (от 0 до 1,15)

±5 (±0,12)

Ацетон (C3H6O)

от 0 до 100 (от 0 до 2,5)

от 0 до 50 (от 0 до 1,25)

±5 (±0,13)

Ацетонитрил (C2H3N)

от 0 до 100 (от 0 до 3,0)

от 0 до 50 (от 0 до 1,5)

±5 (±0,15)

Бензол (C6H6)

от 0 до 100 (от 0 до 1,2)

от 0 до 50 (от 0 до 0,6)

±5 (±0,06)

1,3-Бутадиен

(C4H6)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±5 (±0,07)

н-Бутан (C4H10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±3 (±0,04)

1-Бутен(C4H8)

от 0 до 100 (от 0 до 1,6)

от 0 до 50 (от 0 до 0,8)

±5 (±0,08)

Винилхлорид (C2H3CI)

от 0 до 100 (от 0 до 3,6)

от 0 до 50 (от 0 до 1,8)

±5 (±0,18)

н-Гексан (СбН14)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±3 (±0,03)

н-Гептан (С7Н16)

от 0 до 100 (от 0 до 0,85)

от 0 до 50 (от 0 до

0,425)

±3 (±0,03)

Диметиловый эфир (C2H6O)

от 0 до 100 (от 0 до 2,7)

от 0 до 50 (от 0 до 1,35)

±5 (±0,14)

Диметиламин

(C2H7N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

1,2-Дихлорэтан (C2H4CI2)

от 0 до 100 (от 0 до 6,2)

от 0 до 50 (от 0 до 3,1)

±5 (±0,31)

Диэтиловый эфир(C4H1oO)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±5 (±0,09)

Изобутан (1-С4Н10)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±3 (±0,04)

Изопентан

(i-C5H12)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±3 (±0,03)

Изопропиловый спирт (i-CзH7OН)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5 (±0,1)

Метанол (СНзОН)

от 0 до 100 (от 0 до 6,0)

от 0 до 50 (от 0 до 3,0)

±5 (±0,3)

Метилмеркаптан (СНзSH)

от 0 до 100 (от 0 до 4,1)

от 0 до 50 (от 0 до 2,05)

±5 (±0,21)

Метилтретбутиловый эфир (С5Н12О)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 (от 0 до 0,75)

±5 (±0,08)

Метиэтилкетон

от 0 до 100

от 0 до 50

±5 (±0,08)

Определяемый компонент

Диапазон показаний определяемого компонента,

% НКПР

(объемная доля, %)

Диапазон измерений определяемого компонента,

% НКПР

(объемная доля, %)

Пределы допускаемой основной абсолютной погрешности,

% НКПР

(объемная доля, %)

(С4Н8О)

(от 0 до 1,5)

(от 0 до 0,75)

н-Нонан(С9Н20)

от 0 до 100 (от 0 до 0,7)

от 0 до 50 (от 0 до 0,35)

±5 (±0,04)

н-Октан (С8Н18)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 (от 0 до 0,4)

±5 (±0,04)

Пары Бензина ²⁾³⁾

от 0 до 100

от 0 до 50

±5

Пары Керосина²⁾⁴⁾

от 0 до 100

от 0 до 50

±5

Пары дизельного топлива^{2) 5)}

от 0 до 100

от 0 до 50

±5

н-Пентан (C5H12)

от 0 до 100 (от 0 до 1,1)

от 0 до 50 (от 0 до 0,55)

±3 (±0,03)

Пропилен (СзНб)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5 (±0,1)

Пропилена оксид (СзНбО)

от 0 до 100 (от 0 до 1,9)

от 0 до 50 (от 0 до 0,95)

±5 (±0,1)

СхНу — Сумма углеводородов по метану

от 0 до 100 (от 0 до 4,4)

от 0 до 57 (от 0 до 2,5)

±3 (±0,13)

СхНу — Сумма углеводородов по пропану

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±3 (±0,05)

СхНу — Сумма углеводородов по гексану

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±3 (±0,03)

Толуол (C7H8)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±5 (±0,05)

Хлорбензол

(СбН5С1)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±5 (±0,07)

Циклогексан

(СбН12)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±5 (±0,05)

Циклопентан

(C5H10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±5 (±0,07)

Циклопропан

(СзНб)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 (от 0 до 1,2)

±5 (±0,12)

Этан (С2Н6)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 (от 0 до 1,2)

±3 (±0,07)

Этанол (С2Н5ОН)

от 0 до 100 (от 0 до 3,1)

от 0 до 50 (от 0 до 1,55)

±5 (±0,16)

Этилмеркаптан (С2Н5SH)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

Этилацетат

(C4H8O2)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5 (±0,1)

Этилбензол

(С8Н10)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 (от 0 до 0,4)

±5 (±0,04)

Этилен (С2Н4)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 (от 0 до 1,15)

±5 (±0,12)

Этиленоксид

(C2H4O)

от 0 до 100 (от 0 до 2,6)

от 0 до 50 (от 0 до 1,3)

±5 (±0,13)

• - Значение НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020

• ²⁾ - бензин, керосин и дизельное топливо являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

• -  Значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного вида:

• ³⁾ - пары бензина по ГОСТ 32513-2013, ГОСТ Р 51866-2002; ГОСТ 1012-2013;

• ⁴⁾ - пары керосина по ГОСТ Р 52050-2006;

Определяемый компонент

Диапазон показаний определяемого компонента, % НКПР (объемная доля, %)

Диапазон измерений определяемого компонента, % НКПР (объемная доля, %)

Пределы допускаемой основной абсолютной погрешности,

% НКПР (объемная доля, %)

⁵⁾ - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013.

Наименование характеристики

Значение

Предел допускаемой дополнительной погрешности газоанализатора при изменении температуры окружающей среды на каждые 10 °С в диапазоне условий эксплуатации, в долях от пределов допускаемой основной погрешности:

± 0,5

Предел допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне условий эксплуатациина каждые 10 % относительно нормальных условий измерений, в долях от предела допускаемой основной погрешности

± 0,5

Предел вариации выходного сигнала в долях от предела допускаемой основной погрешности, не более

0,5

Наименование характеристики

Значение

Номинальное время установления показаний¹⁾, Т90, с, не более:

- с оптическим (ИК) сенсором;

15²⁾

- с термокаталитическим (ТК) сенсором;

10

- с электрохимическим сенсором (ЭХ) (кроме кислорода);

45

- с электрохимическим сенсором (ЭХ) (кислород);

30

- с фотоионизационным (ФИ) сенсором.

60

Сигнализация (световая и звуковая)³⁾:

- первый порог срабатывания

предупредительный

- второй порог срабатывания

аварийный

Диапазон настройки предупредительного и аварийного порогов срабатывания сигнализации, % диапазона

от 5 до 95

измерений

Параметры электрического питания:

Напряжение постоянного тока от внешнего источника, В

12-32

Потребляемая мощность в зависимости от режима, В^А, не более:

- с индикатором;

0,9

- в режиме срабатывания сигнализации;

1,9

- при включении.

2,5

Выходные сигналы:

- цифровой

RS485, НАНТ

- аналоговый токовый, мА

от 4 до 20

- реле (Порог 1, Порог 2. Неисправность), шт.

3

Габаритные размеры (высота^ширина^длина), мм, не более:

230x140x106

Масса, кг, не более:

- «ЭЛЬГАЗ-500» (алюминиевый корпус)

1,80

- «ЭЛЬГАЗ-500» (нержавеющий корпус)

3,80

Условия эксплуатации:

атмосферное давление, кПа

от 80 до 120

относительная влажность (без конденсации), %

от 30 до 98

температура окружающей среды, °С

от - 60⁴⁾ до + 90⁵⁾

Средняя наработка на отказ (для газоанализаторов с ИК сенсором), ч

120 000

Наименование характеристики

Значение

Средняя наработка на отказ (для газоанализаторов с ТК, ЭХ и ФИ сенсорами), ч

40 000

Средний срок службы, лет

15

Маркировка взрывозащиты:

- «ЭЛЬГАЗ-500» с ТК сенсором;

1Exd [iaGa] ПСТ4 GbN

- «ЭЛЬГАЗ-500»с ИК сенсором;

1Exd [iaGa] ПСТ6..Т5 ОЬХ

- «ЭЛЬГАЗ-500» с ЭХ илиФИ сенсором;

1Ex d [ia Ga] IIC T6 Gb Х

Степень защиты “ЭЛЬГАЗ-500” по ГОСТ 14254-2015

IP66 / IP67

• ¹⁾ - время установления показаний для прогретого и готового к работе прибора.

• ²⁾ - для сенсора без пылевого фильтра.

• ³⁾ - для канала кислорода оба порога (верхний и нижний) - аварийные.

• ⁴⁾ - для газоанализаторов с ЭХ сенсорами до температур не ниже -40 °C.

• ⁵⁾ - для газоанализаторов с ЭХ и ФИ сенсорами не выше +60 °С.

Наименование

Обозначение

Количество

Газоанализатор

«ЭЛЬГАЗ-500»

1 шт.

Паспорт

ПС

1 экз.

Руководство по эксплуатации

ФРПГ.08.00.000 РЭ

1 экз.

Методика поверки

-

1 экз.

Магнитный ключ

МК

1 шт.

Калибровочная насадка

НГ

По заказу

Преобразователь интерфейса RS 485-USB (для связи с ПК)

ПИ

По заказу

Защитный козырек от погодных условий

ЗК

По заказу

Кабельный ввод

КВ

По заказу

Комплект монтажный на трубу

КМ

По заказу
