МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

QI февраля 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

f                                           >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « _)7 »   фс__^а_1____2025 г. № __

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2025 г. № 255

Регистрационный № 60681-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики силы НЕТ 045

Датчики силы НЕТ 045 (далее - датчики) предназначены для измерения сил сжатий и растяжений и преобразования их в электрический сигнал.

Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы. Тензорезисторы соединены в мостовую схему Уитстона. Датчик имеет элементы балансировки мостовой схемы (резисторы температурной компенсации нуля и чувствительности). От механических повреждений ЧЭ защищен кожухом. Питание и съем выходного сигнала с датчика осуществляется через разъем 2РМГ14БПН4Ш1Е2 ГЕО.364.140ТУ, который соединен с датчиком кабельной перемычкой.

Передача усилий сжатия и растяжения на датчик осуществляется через резьбовые соединения, для чего с одной стороны по оси датчика выполнена резьба М12х1-6Н, а с другой стороны - М12х 1LH-6H.

При приложении к датчику силы сжатия или растяжения происходит деформация рабочей части упругого элемента. Деформация воспринимается тензорезисторами мостовой схемы, в результате чего изменяется их электрическое сопротивление, что приводит к изменению выходного сигнала. По величине выходного сигнала определяется величина прикладываемой силы к датчику.

Питание датчика осуществляется от источника постоянного тока напряжением от 5 до 14 В.

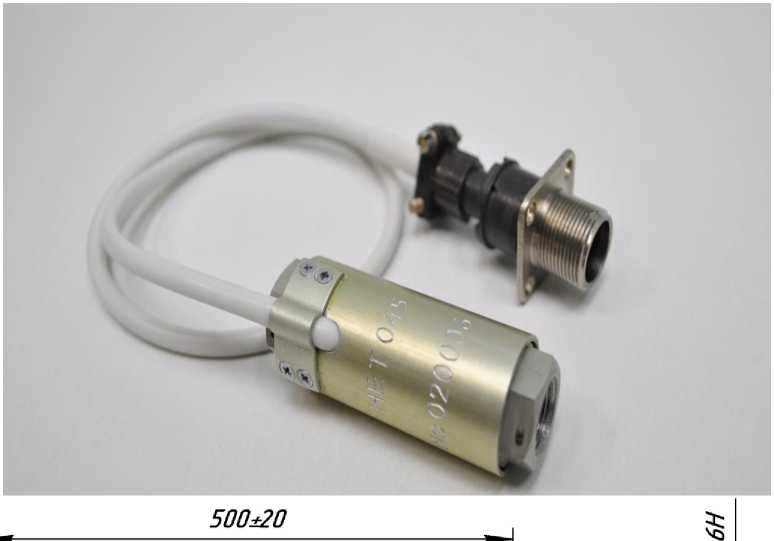

Общий вид датчика силы НЕТ 045 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

• - для исполнения НЕТ 045;

• - для исполнения НЕТ 045-О1

Входное сопротивление мостовой схемы, Ом

Выходное сопротивление мостовой схемы, Ом

Начальный коэффициент передачи, мВ/В

Рабочий коэффициент передачи от предела измерений, мВ/В, без учета знака

Пределы приведенной погрешности измерений силы, %,

Габаритные и установочные размеры:

- высота датчика без кабельной перемычки, мм;

- длина кабельной перемычки мм;

- ширина датчика, мм, не более

- установочная внутренняя резьба датчика:

а) с одной стороны (со стороны крепления кабельной перемычки);

б) с другой стороны

Масса, кг, не более

Рабочие условия эксплуатации характеризуются:

• - температурой воздуха от 15 до 35 °С;

• - относительной влажностью воздуха от 45 до 75 %;

• - атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.).

Примечание - При температуре воздуха выше 30°С не должна превышать 70 %.

Знак утверждения типа наносится на титульных документации.

В комплект поставки входят:

Датчик силы НЕТ 045;

Формуляр СДАИ.404179.030ФО;

Руководство по эксплуатации СДАИ. 404179.030РЭ; Методика поверки СДАИ. 404179.030МП.

Методика измерений содержится в руководстве по эксплуатации СДАИ.404179.030РЭ.

Технические условия СДАИ.404179.030ТУ.

Акционерное общество  «Научно-исследовательский  институт физических

измерений» (АО «НИИФИ»)

ИНН 5836636246

Юридический адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

Акционерное общество  «Научно-исследовательский  институт физических

измерений» (АО «НИИФИ»)

ИНН 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

Центр испытаний средств измерений Открытое акционерное общество «Научноисследовательский институт физических измерений» (ЦИ СИ ОАО «НИИФИ») Адрес: 440026, г. Пенза, Володарского ул., д. 8/10

Телефон: (8412) 56-26-93 Факс: (8412) 55-14-99

Уникальный номер записи в реестре аккредитованных лиц № 30146-14.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2025 г. № 255

Регистрационный № 46163-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Альфа-спектрометры с полупроводниковыми детекторами Alpha

Альфа-спектрометры с полупроводниковыми детекторами многоканальные Alpha (далее спектрометры) предназначены для измерения энергетического распределения альфа-излучения.

Конструктивно каждый спектрометр состоит из следующих функциональных узлов:

•

встроенный

настольный

•

Спектрометры выпускаются в пяти модификациях. Три из них компонуются в стандартном крейте NIM и включают следующие блоки:

• •   576А - двухкамерный альфа-спектрометрический блок в стандарте NIM, АЦП в стандарте NIM или в виде отдельного устройства;

• •  808 - однокамерный спектрометрический блок, А-576 электронный тракт в виде блока в стандарте NIM, АЦП в стандарте NIM или в виде отдельного устройства;

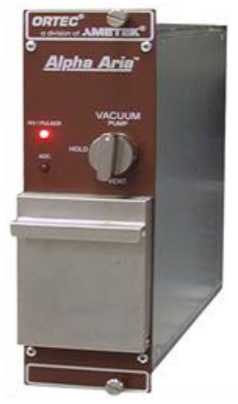

• •  Alpha Aria - однокамерный альфа-спектрометр в стандарте NIM, включающий

АЦП.

Еще две модификации выполнены в виде настольных приборов:

• •  Alpha Duo - двухкамерный альфа-спектрометр;

• •   Alpha Ensemble (-2,  -4,  -6,  -8)- многокамерный альфа-спектрометр

с размещением в нем 2, 4, 6 или 8 вакуумных камер.

Спектрометры всех модификаций комплектуются детекторами различной площади и типа по выбору заказчика.

Вакуумная камера каждого спектрометра содержит в себе полупроводниковый детектор и держатель измеряемых образцов вертикального или горизонтального размещения. Система откачки - общая для всех камер - подключается через вентили, управляемые с передней панели или из программы.

Внешний вид спектрометров представлен на рисунках 1-5.

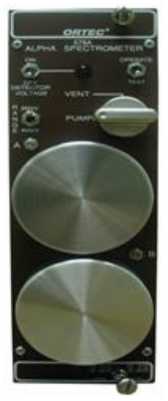

Рисунок 1 - 576А- двухкамерный альфа-спектрометрический блок в стандарте NIM

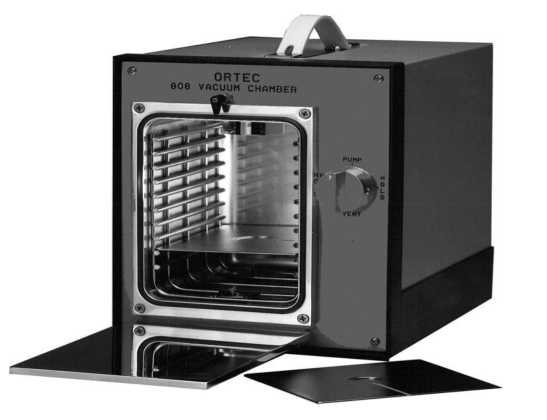

Рисунок 2 - 808 - однокамерный спектрометрический блок

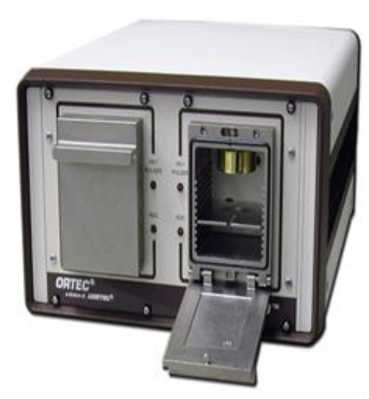

Рисунок 4 - Alpha Duo - двухкамерный альфа-спектрометр

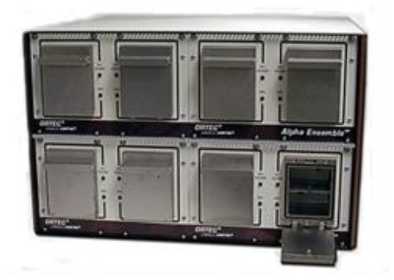

Рисунок 5 - Alpha Ensemble (-2, -4, -6, -8)- многокамерный альфа-спектрометр с размещением в нем 2, 4, 6 или 8 вакуумных камер

Принцип действия спектрометров заключается в регистрации альфа-излучения от измеряемых образцов полупроводниковым детектором в вакуумной камере, измерении и анализе энергетического спектра регистрируемого излучения для идентификации соответствующего радионуклида.

Опломбирование спектрометров не предусмотрено.

Программное обеспечение «A65-BW MAESTRO», прилагаемое к спектрометрам, обеспечивает управление работой и настройку спектрометров с персонального компьютера (ПК).

ПО «A65-BW MAESTRO» обеспечивает контроль системы сбора данных, управление МКА и функции качественного анализа альфа-излучающих проб на основе ПК. Включает систему подсказок в режиме реального времени и защиту меню оператора паролем.

ПО «A65-BW MAESTRO» работает на платформе Windows. Связь аппаратных средств МКА с системой осуществляется по интерфейсу USB.

Идентификационные данные ПО «A65-BW MAESTRO» приведены в таблице 1.

Таблица 1 - Сведения о ПО «A65-BW MAESTRO»

Примечание - спектрометры, выпущенные из производства до 2015 года, имеют в составе ПО «A65-BW MAESTRO» версия не ниже 6.03.

Защита ПО «A65-BW MAESTRO» от непреднамеренных и преднамеренных изменений имеет уровень защиты «средний».

Совместимым ПО управления МКА, набора и анализа спектров альфа-частиц являются ПО «A36-BW AlphaVision» («A36-UW AlphaVision») и «SpectraLine ADA». При комплектации базовым ПО с номером выше 6.08, а также совместимым ПО в сопроводительной документации должны быть указаны идентификационные данные ПО для последующего метрологического обслуживания.

Основные метрологические и технические характеристики спектрометров приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики спектрометров

Окончание таблицы 2

Знак утверждения типа наносится на титульный лист руководства по эксплуатации 150310 РЭ типографским способом и на альфа-спектрометры с полупроводниковыми детекторами многоканальные Alpha в виде наклеиваемой этикетки.

В комплект поставки спектрометров входят изделия и документация, приведенные в таблице 3.

Таблица 3

Примечания:

• ¹⁾ - количество камер и детекторов определяется количеством измерительных каналов (в соответствии с заказом);

• ²⁾ - дополнительная поставка по желанию заказчика;

• ³⁾ - количество и тип определяются заказчиком;

• ⁴⁾ - один - на каждый измерительный канал с вакуумной камерой типа 808;

• ⁵⁾ - конкретная модель компьютера и принтера согласуется с заказчиком при заказе.

Метод измерений изложен в эксплуатационной документации на альфа-спектрометры с полупроводниковыми детекторами многоканальные Alpha.

«Средства измерений ионизирующих излучений. Общие «Спектрометры энергии ионизирующих излучений. Типы

«Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров»;

ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов радионуклидных источников;

ГОСТ 12.2.007.0-75 «ССБТ. Изделия электрические. Общие требования безопасности»;

НРБ-99/2009 «Нормы радиационной безопасности»;

ОСПОРБ-99/2000 «Основные санитарные правила обеспечения радиационной безопасности»;

Техническая документация фирмы-изготовителя.

Фирма «AMETEK», торговая марка «ORTEC», США 801 South Illinois Ave. Oak Ridge. TN 37830, USA телефон/факс +44 118 936 1211

Фирма «AMETEK», торговая марка «ORTEC», США

801 South Illinois Ave. Oak Ridge. TN 37830, USA, телефон/факс +44 118 936 1211

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, гп. Менделеево, Главный лабораторный корпус

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Телефон: (495) 744-81-12, факс: (495) 744-81-12

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2025 г. № 255

Регистрационный № 45257-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры ультразвуковые ПИР

предназначенные для измерений объемного (массового) расхода, объема жидкости и газов, протекающих по трубопроводу.

В состав расходомера входят электронный блок и накладные ультразвуковые преобразователи.

Расходомеры обеспечивают два режима измерений: время-импульсный и допплеровский.

Время-импульсный режим измерений расходомера основан на измерении времени прохождения ультразвуковых импульсов по направлению движения жидкости (газа) и против него. Разность этих времен пропорциональна средней скорости движения жидкости (газа) по трубопроводу. На основании данных о месте установки расходомера и измеряемой среды (внутреннего диаметра трубопровода, температуры измеряемой среды и т.д.) определяется расход и количество жидкости (газа).

Допплеровский режим базируется на обработке отраженного ультразвукового сигнала от взвешенных в жидкости частиц или пузырьков газа. Этот режим используется, когда время-импульсный режим не может быть использован из-за низкой звукопроводимости жидкости, вызванной высокой концентрацией взвешенных частиц. Переключение между режимами осуществляется вручную или автоматически.

Электронный блок предназначен для формирования управляющих команд и обработки полученной информации по заданным алгоритмам, визуализации результатов измерений.

В зависимости от модификации электронный блок может иметь входные измерительные каналы токовые и потенциальные для подключения первичных преобразователей температуры и давления, а также измерительные входные каналы для подключения термометров сопротивления номиналом Pt100 / Pt1000 по четырехпроводной схеме. В зависимости от модификации электронный блок может иметь импульсный, токовый, потенциальный и частотный выходы для передачи результатов измерений во внешние устройства (модуль ввода/вывода поставляется по заказу). Электронный блок снабжен интерфейсом RS232 или RS485, для передачи результатов измерений на ЭВМ, программирования электронного блока, жидкокристаллическим дисплеем для отображения результатов измерений и программируемых параметров.

Дополнительными возможностями расходомера являются:

- измерение толщины стенок трубопровода;

- приведение расхода и объема газа к нормальным условиям, при условии подключения к электронному блоку преобразователей температуры, давления, вводе в электронный блок значения коэффициента сжимаемости.

Электрическое питание расходомера осуществляется от источника переменного тока, постоянного тока или аккумуляторной батареи.

Ультразвуковые преобразователи предназначены для генерирования и приема с помощью специальных приспособлений подключены одновременно две пары при этом могут осуществляться на двух

Расходомеры изготавливаются в стационарном исполнении (модификации ПИР RF74O7, ПИР RF7907, ПИР RG704, ПИР RG709, ПИР RF5107 и ПИР RF52O7), переносном (модификации ПИР RF601, ПИР RG601) и взрывозащищенном (модификации ПИР RF8027, ПИР RF8127, ПИР RG800, ПИР RG801) исполнении.

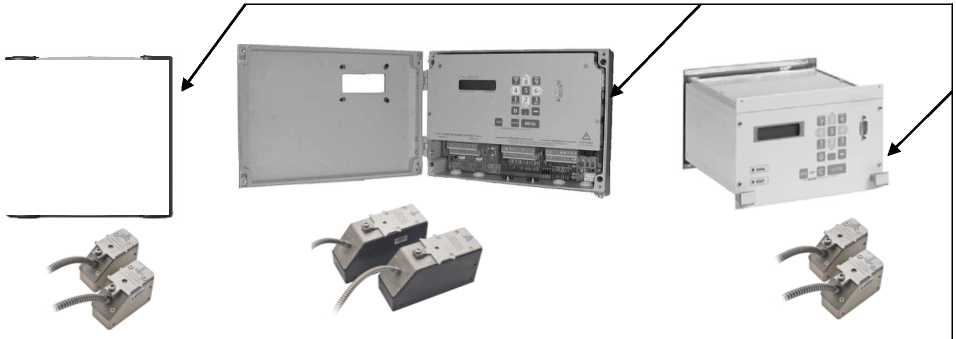

Внешний вид расходомеров приведен на рисунке 1. Место для нанесения знака утверждения типа Российской Федерации показано на рисунке 1. Места клеймения и пломбирования показаны на рисунке 2.

ПИР RF601/ RG601

ПИР RF51O7/RF52O7

ПИР RF7407/RG7O4

ПИР RF8O27/RG8OO

ПИР RF7907/RG709

Место для нанесения знака утверждения типа

Рисунок 1 - Внешний вид расходомеров ПИР

ПИР RF601/ RG601

"S’

с

о

в

с

о

ПИР RF7907/RG709

ПИР RF5107/RF5207

ПИР RF8027/RG800

ПИР RF8127/RG801

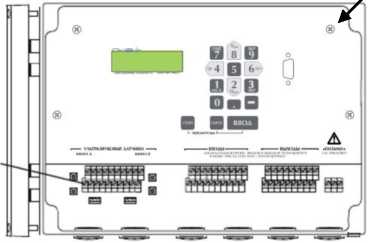

Место нанесения знака поверки в виде клейма-наклейки под крышкой блока электроники расходомера

ПИР RF7407/RG704

а

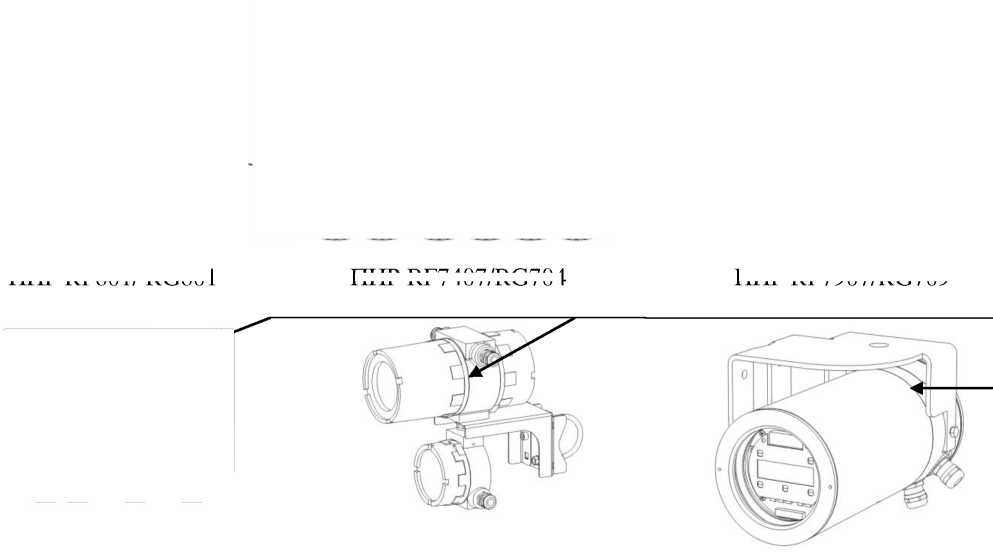

Рисунок 2 - Место клеймения после поверки

Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией аппаратной части прибора. Внесение изменений в данные, содержащие результаты измерений функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Основные технические и метрологические характеристики расходомеров приведены в таблице 2.

Таблица 2

* - зависит от типа накладных ультразвуковых преобразователей

**- при условии соблюдения требований и условий калибровки, указанных в руководстве по эксплуатации.

Напряжение питания переменного тока частотой (50±1)Гц, В ..........

Напряжение питания постоянного тока, В....................................

Потребляемая мощность от источника постоянного тока, не более, Вт Габаритные размеры электронного блока расходомера, мм:

213 х 59 - исполнения ПИР RF601, ПИР RG601;

200 х 70.5 - исполнения ПИР RF7407, ПИР RG704;

129 х 222 - исполнения ПИР RF7907, ПИР RG709;

259 х 195 - исполнения ПИР RF8027, ПИР RG800;

188 х 132 - исполнения ПИР RF8127, ПИР RG801.

140 х 71 - исполнение ПИР RF5107;

140 х 71 - исполнение ПИР RF5207.

Масса электронного блока, кг;

• 2.8 - исполнения ПИР RF7407, ПИР RG704;

1,7 - исполнения ПИР RF7907, ПИР RG709

• 1.5 - исполнение ПИР RF5107;

2 - исполнение ПИР RF5207;

6 - исполнения ПИР RF8027, ПИР RG800;

• 8.5 - исполнения ПИР RF8127, ПИР RG801;

• 1.9 кг - исполнения ПИР RF601, ПИР RG601.

Рабочие условия эксплуатации: диапазон температур окружающего воздуха ^оС: для модификаций ПИР RF601, ПИР RG601, ПИР RF7907, ПИР RG709, ПИР RF5107, ПИР RF5207 .........................................................................от минус 10 до плюс 60,

для модификаций ПИР RF7407, ПИР RG704, ПИР RF8027 и ПИР RG800 .....от минус 20 до

плюс 60,

для модификаций ПИР RF8127, ПИР RG801 ............................... от минус 20 до плюс 50,

для накладных ультразвуковых преобразователей..................... от минус 55 до плюс 200.

относительная влажность окружающего воздуха при температуре 35°С,% не более 95 температура измеряемой среды, °С

• - жидкости и газа....................................................

• - жидкости (с помощью устройства выносного волновода)

наносится на титульные листы эксплуатационной документации типографским способом и на шильдик расходомеров методом трафаретной печати.

Комплектность средства измерений представлена в таблице 3.

Таблица 3

изложены в «Руководстве пользователя ПИР.401152.001.РП» и ГОСТ 8.611-2013.

ГОСТ 8.510-2002. ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости;

ГОСТ Р 8.618-2014. ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газов;

ГОСТ 15528-86. Средства измерения расхода, объема или массы протекающих жидкости и газа. Термины и определения;

ГОСТ 8.611-2013. ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода;

ТУ 4213-001-62730714-009 Технические условия.

Общество с ограниченной ответственностью (ООО «Технологии ПИР»)

ИНН 7703704500

Адрес юридического лица: 121059, г. Москва, вн.тер.г. Дорогомилово, наб. Бережковская, д. 16А, стр. 3

Тел. +7 (495) 280 80 24, факс + 7 (495) 280 80 24

E-mail: info@pirtech.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Тел.: +7 (495) 544 00 00

Е-mail: info@rostest.ru

Web-сайт: http://www.rostest.ru/

Уникальный номер записи в реестре аккредитованных лиц № 30010-10.
