ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э
Назначение средства измеренийДелители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300Э, ДН-400Э (далее - делители напряжения) предназначены для масштабных преобразований напряжения постоянного и переменного тока частотой 50 Гц.
Возможно использование делителей напряжения для масштабных преобразований напряжений стандартизованных грозовых импульсов и для масштабных преобразований напряжения переменного тока в частотном диапазоне от 20 до 20000 Гц.
Возможно использование делителей напряжения ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э в качестве рабочего эталона 2 разряда при проведении поверки киловольтметров, измерительных систем, делителей напряжения и масштабных преобразователей напряжения, в соответствии со следующими государственными поверочными схемами:
-
- для средств измерений электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей);
-
- для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц.
Принцип действия делителей напряжения основан на методе емкостно-омического деления.
Делители напряжения состоят из диэлектрических труб, являющихся внешним корпусом, плеча высокого напряжения, плеча низкого напряжения, электростатических экранов (только у ДН-100, ДН-200, ДН-100э, ДН-200э, ДН-300э, ДН-400э) и опоры.
Элементы плеч высокого и низкого напряжения размещены на диэлектрических платах внутри труб из стеклопластика. В плече низкого напряжения установлен разрядник для защиты подключаемого к делителю напряжения прибору от перенапряжений. По краям на трубах находятся металлические фланцы, в которых предусмотрены отверстия для охлаждения элементов делителя.
Опора делителей снабжена колесами
Опора делителей выполнена из металлического профиля. напряжения ДН-100, ДН-200, ДН-100э, ДН-200э, ДН-300э, ДН-400э для облегчения перемещения делителя по испытательному полю.
кабелем, который
Каждый делитель напряжения снабжается коаксиальным необходим для подсоединения к выходу делителя измерительного прибора.
Делители напряжения пломбируются от несанкционированного доступа нанесением наклеек на нижнюю часть корпуса в месте соединения диэлектрической трубы с фланцами.
Делители напряжения имеют табличку с техническими данными, цифровых обозначений,
на которой однозначно
напечатан их заводской номер в виде идентифицирующих каждый экземпляр.
Рабочее положение делителя напряжения - вертикальное. Нанесение знака поверки на делители напряжения не предусмотрено. Общий вид средства измерений, обозначение мест
пломбировки от несанкционированного доступа (А), мест нанесения заводских номеров и места нанесения знака утверждения типа (Б) представлены на рисунках с 1 по 9.

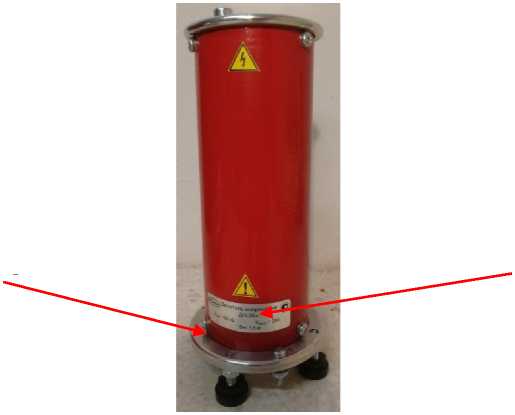

Место пломбировки
Место нанесения заводского номера и знака утверждения типа

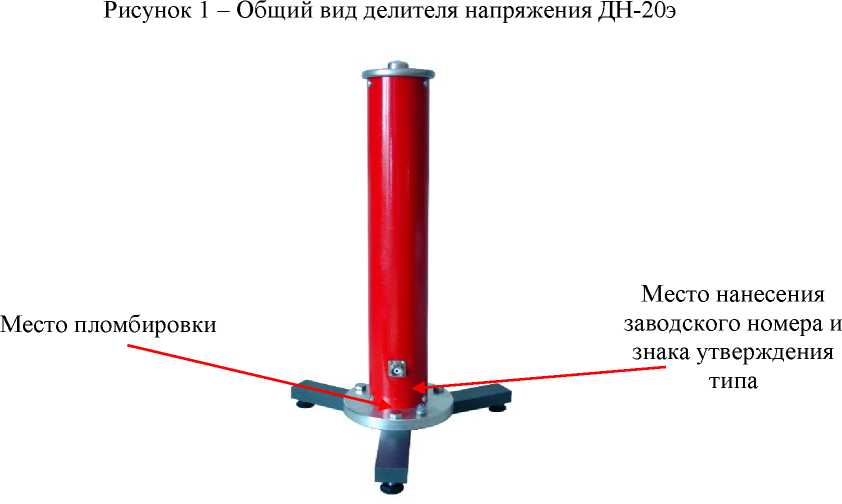

Рисунок 2 - Общий
ДН-50 и ДН-50э
вид делителей напряжения

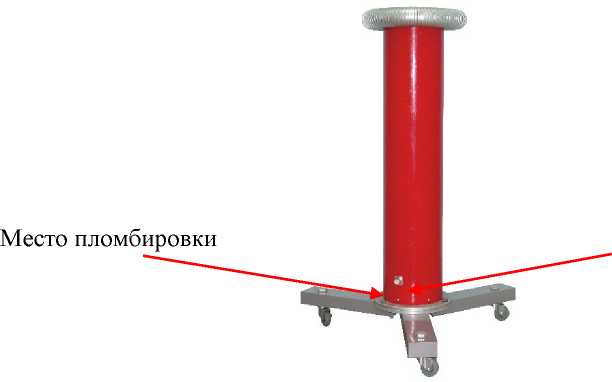

Место пломбировки
Место нанесения
заводского номера и знака утверждения типа
Рисунок 3 - Общий вид делителя напряжения ДН-100
Место нанесения
заводского номера и знака утверждения типа

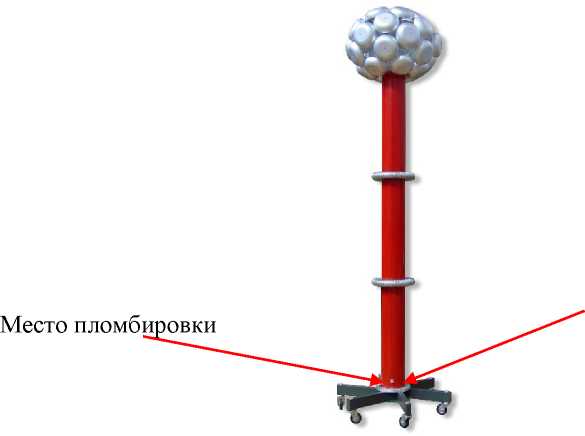

Рисунок 4 - Общий вид делителя напряжения ДН-100э
Место нанесения заводского номера и знака утверждения типа

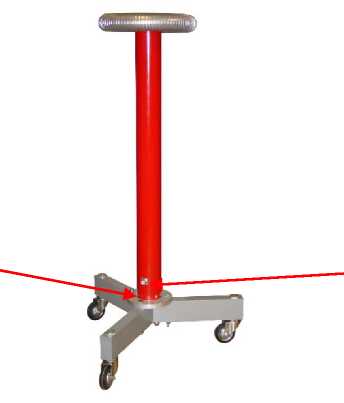

Рисунок 5 - Общий вид делителя напряжения ДН-200
Место нанесения заводского номера и знака утверждения типа

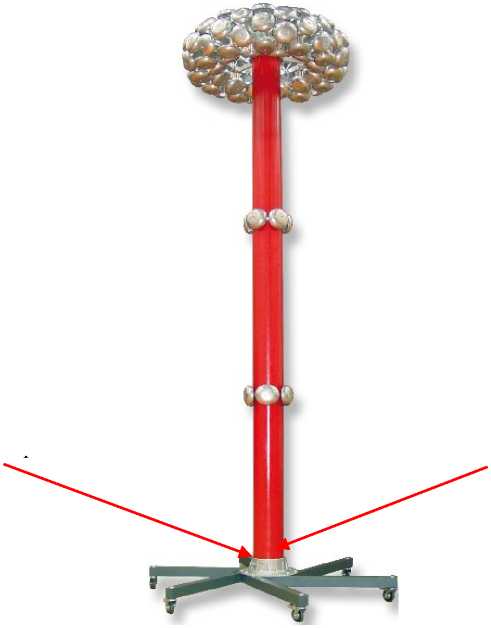

Рисунок 6 - Общий вид делителя напряжения ДН-200э
Место нанесения заводского номера и знака утверждения типа

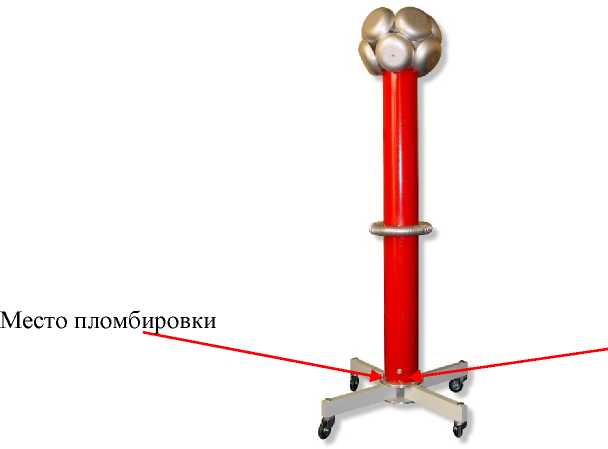

Рисунок 7 - Общий вид делителя напряжения ДН-300э
Место пломбировки
Место нанесения

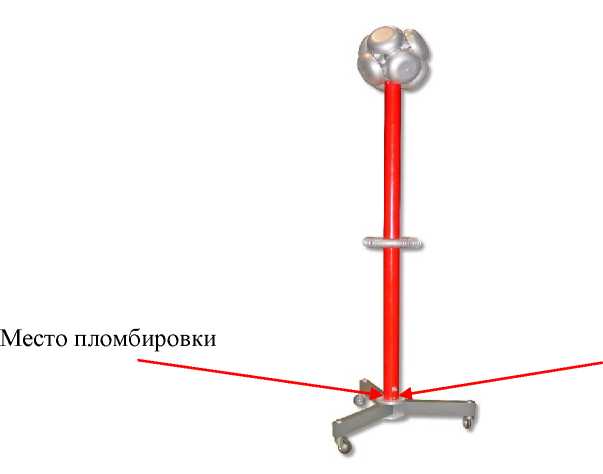

Рисунок 8 - Общий вид делителя напряжения ДН-400э с шарообразным экраном
заводского номера и знака утверждения типа
Место пломбировки

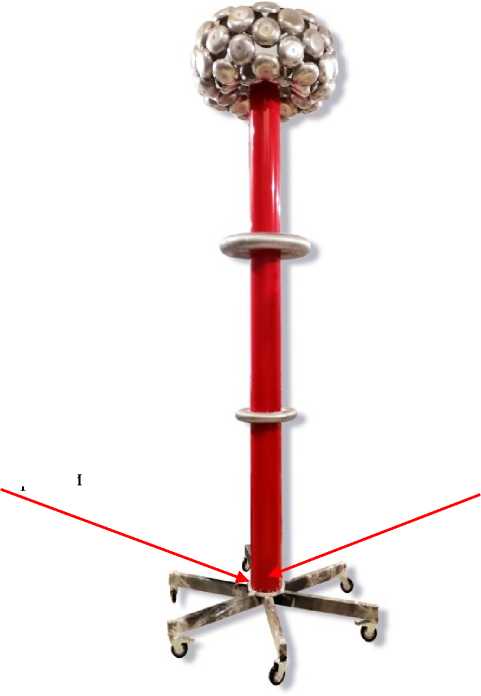

Рисунок 9 - Общий вид делителя напряжения ДН-400э с торроидальным экраном
Место нанесения заводского номера и знака утверждения типа
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Возможные значения номинальных коэффициентов деления |
200, 500, 1000, 1500, 2000, 3000, 4000 |
|
Диапазон преобразований напряжения постоянного тока, кВ
|
от 1 до 20 от 1 до 50 от 1 до 100 от 1 до 200 от 2 до 300 от 2 до 400 |
|
Пределы допускаемой основной относительной погрешности преобразований напряжения постоянного тока, %
|
±1,0 ±0,5 |
|
Диапазон преобразований напряжения переменного тока частотой 50 Гц, кВ
|
от 1 до 20 от 1 до 50 от 1 до 100 от 2 до 200 от 3 до 300 от 4 до 400 |
|
Пределы допускаемой основной относительной погрешности преобразований напряжения переменного тока частотой 50 Гц, %
|
±1,0 ±0,5 |
|
Диапазон преобразований напряжения переменного тока в частотном диапазоне от 20 до 20000 Гц, кВ
|
от 1 до 20 * от 1 до 50 * от 1 до 100 * от 1 до 200 * |
|
Пределы допускаемой основной относительной погрешности преобразований напряжения переменного тока в частотном диапазоне от 20 до 20000 Гц, %
|
±1,5 ±1,0 |
|
Диапазоны преобразований напряжения стандартных грозовых импульсов, кВ
|
от 10 до 100 * от 20 до 200 * от 30 до 300 * от 40 до 400 * |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности преобразований напряжения стандартных грозовых импульсов, %
|
±1,0 ±2,0 |
|
Примечание: пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной в диапазоне рабочих температур, равны пределам основной погрешности измерений. | |
|
Нормальные условия применения:
|
от +15 до +25 до 80 от 84 до 106 |
|
Примечание: * - в базовой версии делителей возможность преобразований напряжения переменного тока в частотном диапазоне от 20 до 20000 Гц или преобразований напряжения стандартизованных грозовых импульсов отсутствует. Работа делителей напряжения в частотном диапазоне от 20 до 20000 Гц или на напряжении стандартизованных грозовых импульсов возможна только по специальному заказу и изготовлению. О такой возможности должно быть сделано указание в руководстве по эксплуатации и запись в разделе «Примечание» ФГИС «Аршин» при передаче сведений о поверке. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность при температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Габаритные размеры (высота х диаметр трубы х диаметр опоры), мм, не более | |
|
- ДН-20э |
240 х 90 х 110 |
|
- ДН-50 |
500 х 85 х 400 |
|
- ДН-50э |
500 х 85 х 400 |
|
- ДН-100 |
1100 х 85 х 700 |
|
- ДН-100э |
950 х 185 х 700 |
|
- ДН-200 |
2500 х 85 х 1000 |
|
- ДН-200э |
2400 х 185 х 1100 |
|
- ДН-300э |
3000 х 185 х 1300 |
|
- ДН-400Э |
4000 х 185 х 1600 |
|
Масса, кг, не более | |
|
- ДН-20э |
1 |
|
- ДН-50 |
3,5 |
|
- ДН-50э |
3,5 |
|
- ДН-100 |
7 |
|
- ДН-100э |
15 |
|
- ДН-200 |
30 |
|
- ДН-200э |
45 |
|
- ДН-300э |
65 |
|
- ДН-400Э |
80 |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
7000 |
|
Время установления рабочего режима измерений, с, не более |
60 |
наносится на информационную табличку делителя методом трафаретной печати, на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Делитель напряжения |
1 | |
|
Кабель измерительный |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Паспорт |
1 |
приведены в разделе 4 «Описание и принцип действия» документа «Система измерительная ИС-200э. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Росстандарта от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;
ГОСТР 8.817-2013 «Государственная поверочная схема для средств измерений электрического напряжения стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ»;
ТУ 4229-010-75617971-2013 «Делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э. Технические условия».
ПравообладательОбщество с ограниченной ответственностью научно-производственное предприятие «Диатранс» (ООО НПП «Диатранс»)
ИНН 7728538485
Адрес: 117342, г. Москва, вн.тер.г. муниципальный округ Коньково,
пр-кт Севастопольский, д. 60, кв. 167
Телефон: +7 (929) 542-94-09
E-mail: vaturkot@yandex.ru
ИзготовительОбщество с ограниченной ответственностью научно-производственное предприятие «Диатранс» (ООО НПП «Диатранс»)
ИНН 7728538485
Адрес: 117342, г. Москва, вн.тер.г. муниципальный округ Коньково,
пр-кт Севастопольский, д. 60, кв. 167
Телефон: +7 (929) 542-94-09
E-mail: vaturkot@yandex.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
