ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от « __ » ___________ 2025 г. № ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2025 г. № 250

Регистрационный № 88900-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трубки напорные (пневмометрические) АНКОН

Трубки напорные (пневмометрические) АНКОН (далее - трубки напорные) предназначены для измерений скорости и объемного расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в газоходах, воздуховодах, вентиляционных системах и трубах. Трубки напорные модификации ПИТО исполнения Эталонная также предназначены для проведения поверки, калибровки и испытаний средств измерений скорости воздушного потока в качестве рабочего эталона в комплекте с микроманометром в составе аэродинамических установок.

Трубки напорные (пневмометрические) АНКОН являются приемниками полного и статического давления, в основу измерений положен принцип разности давлений.

Трубка напорная устанавливается в газоходе (воздуховоде), на прямом его участке, приемной частью навстречу потоку. Два канала трубки, один из которых всегда воспринимает полное давление, а другой - статическое, соединяются с дифференциальным манометром или микроманометром. Динамическое давление, определяемое трубкой, представляет собой разность между полным давлением потока, действующим в направлении вектора скорости воздуха (газов), и статическим давлением, действующим в направлении, перпендикулярном вектору скорости. По величине динамического давления судят об измеренном значении скорости воздушного (газового) потока и его объемном расходе.

Трубки напорные выпускаются в четырех модификациях: НИИОГАЗ, ПИТО, ПИТО цилиндрическая и МИОТ. Модификации различаются метрологическими характеристиками (таблица 1) и конструктивными особенностями:

• - модификация НИИОГАЗ изготавливается из двух сваренных между собой по длине стальных трубок (трубка для приема полного давления изогнута навстречу потоку и заканчивается коническим наконечником, прорезь второй трубки воспринимает статическое давление);

• - модификация ПИТО изготавливается из двух стальных трубок, согнутых под углом 90°, сваренных между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра (полное давление воспринимается отверстием на торце внутренней трубки, статическое - отверстиями в боковой стенке внешней трубки);

• - модификация ПИТО цилиндрическая изготавливается из двух прямых стальных трубок, сваренных между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра (полное давление воспринимается через отверстие в боковой стенке внешней трубки, статическое - отверстием на торце внутренней трубки);

• - модификация МИОТ изготавливается из двух сваренных между собой по длине стальных трубок (трубка, имеющая полушаровую головку с отверстием посредине, предназначена для приема полного давления, другая, имеющая глухой скошенный (сплющенный) с двух сторон конец, для приема статического давления).

Общий вид трубок напорных представлен на рисунках 1, 2.

Все модификации трубок напорных могут быть изготовлены в неразборном (рисунок 1) и разборном (рисунок 2) исполнении. Трубки напорные в разборном исполнении состоят из двух секций, соединяемых между собой накидной гайкой через уплотнительные кольца либо с помощью быстросъемного соединения.

Все модификации трубок напорных в неразборном и разборном исполнении по согласованию с заказчиком могут быть помещены в несъемный металлический цилиндр (рисунки 1Б, 2) для увеличения механической прочности конструкции и сохранения геометрии трубки под давлением воздушного (газового) потока в газоходе и тяжестью собственного веса. Приемная часть трубки в металлический цилиндр не помещается и соответствует габаритным размерам, указанным в таблице 2.

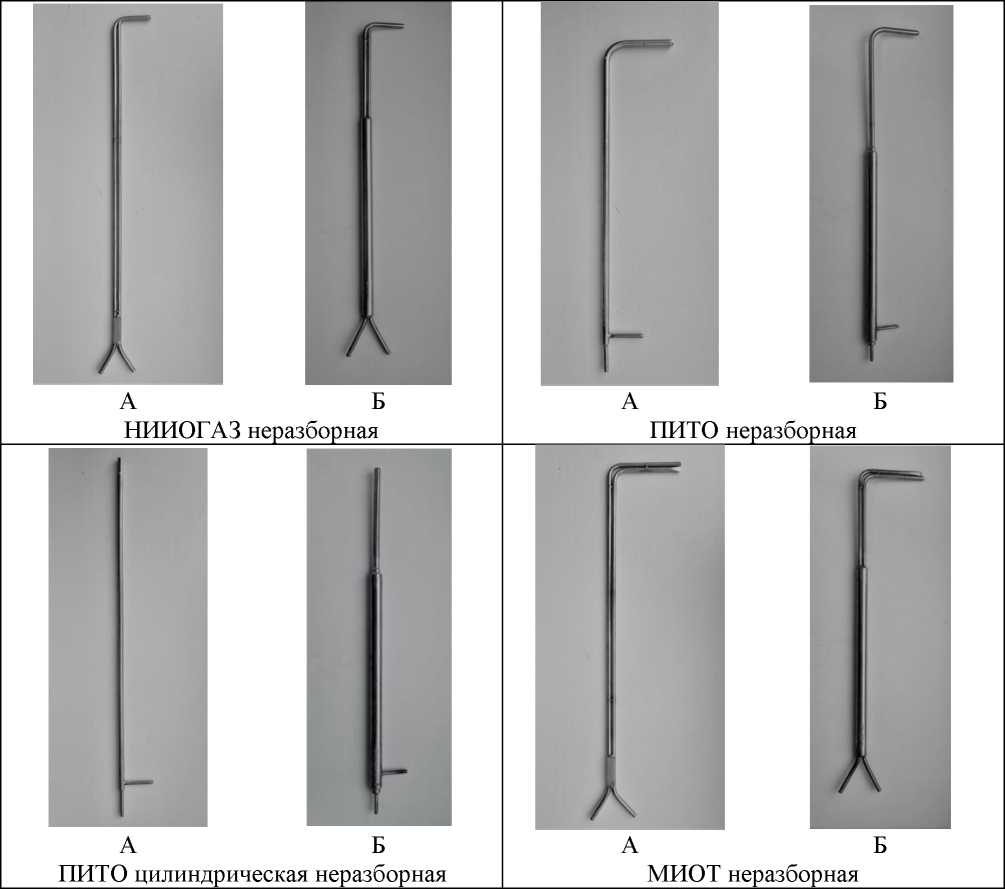

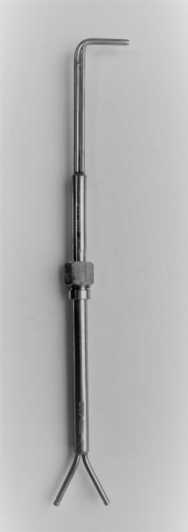

Рисунок 1 - Общий вид трубок напорных, исполнение неразборное: вариант А - без металлического цилиндра, вариант Б - в несъемном металлическом цилиндре

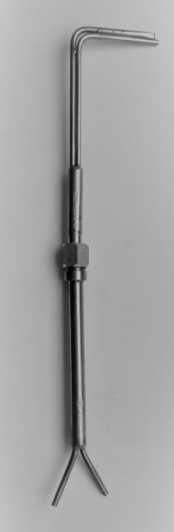

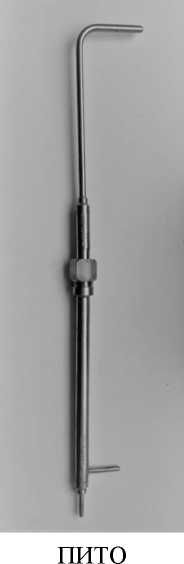

Рисунок 2 - Общий вид трубок напорных, исполнение разборное

Для трубок напорных модификации ПИТО предусмотрено исполнение Эталонное, отличающееся более высокой точностью определения коэффициента динамического давления.

Трубки напорные исполнение Эталонное могут применяться в качестве рабочих эталонов в соответствие с Государственной поверочной схемой для средств измерений скорости воздушного потока, утвержденной приказом Росстандарта от 25 ноября 2019 г. № 2815.

На все трубки напорные наносится маркировка: Н/П/ПЦ/М Р/Э сер. номер       , где:

- знак предприятия-изготовителя;

Н / П / ПЦ / М - модификация НИИОГАЗ / ПИТО / ПИТО цилиндрическая / МИОТ;

Р / Э          - исполнение Разборное / Эталонное (неразборное исполнение не

наносится);

серийный номер;

знак утверждения типа.

Маркировка наносится на трубки напорные рядом с местом присоединения штуцеров (рисунок 3), на трубки напорные в разборном исполнении маркировка наносится на обе её секции (рисунок 4).

Нанесение знака поверки на трубки напорные не предусмотрено.

Серийный номер в виде цифрового обозначения наносится ударным способом или методом гравировки в местах нанесения маркировки, указанных на рисунках 3, 4.

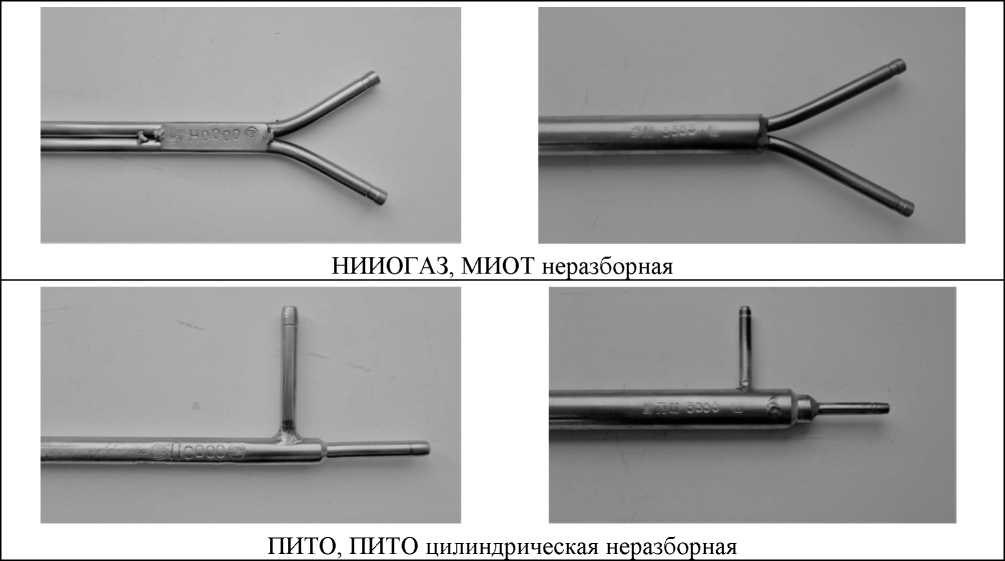

Рисунок 3 - Место нанесения маркировки и знака утверждения типа на трубки напорные, исполнение неразборное

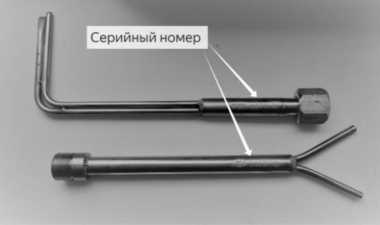

Рисунок 4 - Место нанесения маркировки и знака утверждения типа на трубки напорные, исполнение разборное

Таблица 1 -

Таблица 2 - Основные технические характеристики

таблицы 2

Таблица 3 - Показатели надежности

на трубку напорную в месте нанесения маркировки ударным способом или методом гравировки (рисунки 3, 4), а также на титульный лист документа «Паспорт. Руководство по эксплуатации» типографским способом.

АНКОН

Таблица 4 - Комплектность трубки

приведены в разделе 6 «Указания по эксплуатации» документа «Паспорт. Руководство по эксплуатации».

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;

ТУ 26.51.52-004-26601056-2021 «Трубки напорные (пневмометрические) АНКОН. Технические условия».

Общество с ограниченной ответственностью   «Научно-производственное

предприятие «Анкон» (ООО «НПП «Анкон»)

ИНН 5904025537

Юридический адрес: 614014, г. Пермь, ул. Печорская, д. 2

Телефон: (342) 216-71-50

E-mail: ankon-perm@yandex.ru

Web-сайт: www.ankon-npp.ru

Общество с ограниченной ответственностью   «Научно-производственное

предприятие «Анкон» (ООО «НПП «Анкон»)

ИНН 5904025537

Адрес: 614014, Пермь, ул. Печорская, д. 2

Телефон: (342) 216-71-50

E-mail: ankon-perm@yandex.ru

Web-сайт: www.ankon-npp.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д. И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2025 г. № 250

Регистрационный № 21621-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители показателей качества электрической энергии «Ресурс-иР2»

Измерители показателей качества электрической энергии «Ресурс-иР2» (далее - приборы) предназначены для измерений параметров напряжения, показателей качества электрической энергии в соответствии с ГОСТ 13109-97, ГОСТ                                                       32144-2013,

ГОСТ 30804.4.30-2013, класс A, и ГОСТ IEC 61000-4-30-2017 (раздел 4, пп. 5.1, 5.2, 5.3, 5.4, 5.5, 5.7, 5.8, 5.12), класс A, параметров силы тока, углов фазового сдвига, мощности и энергии в однофазных и трёхфазных электрических сетях переменного тока частотой 50 Гц.

Принцип действия приборов основан на аналого-цифровом преобразовании входных сигналов и последующей их обработке, основанной на быстром преобразовании Фурье. По результатам быстрого преобразования Фурье рассчитываются среднеквадратические значения напряжения и силы тока основной частоты, коэффициенты гармонических составляющих напряжения и силы тока, углы фазового сдвига между фазными напряжениями основной частоты, углы фазового сдвига между фазными токами основной частоты, углы фазового сдвига между напряжением и током основной частоты. На основании мгновенных значений входных сигналов вычисляются среднеквадратические значения напряжения и силы тока, а также значения активной, реактивной и полной мощностей.

Приборы предназначены для автономной работы и для использования в составе автоматизированных информационно-измерительных систем.

Приборы предназначены для прямого подключения к электрической сети или подключения к электрической сети с использованием измерительных трансформаторов.

Приборы выполнены в корпусе из коррозионно-стойких материалов. На лицевой экран для отображения результатов измерений и также клавиатура, позволяющая управлять работой в модификациях, отличающихся конструктивным исполнением, точностью измерений, наличием в комплектности токоизмерительных клещей и значением номинального первичного тока токоизмерительных клещей.

Приборы модификации «Ресурс-иР2» предназначены для работы в однофазных и трехфазных трехпроводных и четырехпроводных электрических сетях.

Приборы модификаций «Ресурс-иР2С», «Ресурс-РРЗМ» и «Ресурс-РРЗМВ» предназначены для работы в однофазных электрических сетях, а также в трехфазных трехпроводных, трехфазных четырехпроводных и трехфазных пятипроводных электрических сетях.

Приборы модификации «Pecypc-UF2» имеют две группы измерительных входов напряжения. Каждая группа измерительных входов напряжения имеет три измерительных входа напряжения, соединенные по схеме «звезда» и один общий измерительный вход. Одна группа измерительных входов напряжения работает на диапазоне измерений с номинальным среднеквадратическим значением фазного/междуфазного напряжения 220/(220^/3) В, другая группа измерительных входов напряжения - на диапазоне измерений с номинальным среднеквадратическим значением фазного/междуфазного напряжения (100Л/3 )/100 В.

Приборы модификаций «Ресурс-UF2С», «Ресурс-иГ2М» и «Ресурс-иР2МВ» имеют четыре измерительных входа напряжения и один общий измерительный вход. Измерительные входы напряжения работают на двух диапазонах измерений с номинальными среднеквадратическими значениями фазных/междуфазных напряжений 220/(220^/3) В и (100Л/3)/100 В.

Приборы модификаций «Ресурс-UF2МВ» имеют четыре измерительных входа напряжения для измерений среднеквадратических значений напряжения до 10 В (далее -измерительные входы низковольтного напряжения).

Приборы модификации «Ресурс-UF2» имеют три группы измерительных входов и от остальных входов прибора. для двух диапазонов измерений четыре группы измерительных входов тока, которые гальванически изолированы друг от друга и от остальных входов прибора. Каждая группа входов тока имеет отдельные контакты для двух диапазонов измерений с номинальными значениями силы тока 1 А и 5 А.

Приборы модификаций «Ресурс-иР2М» и «Ресурс иР2МВ» имеют четыре группы измерительных входов тока, которые гальванически изолированы друг от друга и от остальных входов прибора. Каждая группа входов тока имеет отдельные контакты для двух диапазонов измерений с номинальными значениями силы тока 1 А и 5 А, а также дополнительные входы для подключения токоизмерительных клещей, входящих в комплект поставки прибора.

В нижней части корпуса приборов модификаций «Ресурс-UF2» и «Ресурс-иР2С» расположены винтовые клеммные разъемы измерительных входов, интерфейса RS-485 и сетевого питания, а также два держателя плавких предохранителей. Доступ к винтовым клеммным разъемам и держателям плавких предохранителей возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений. На нижней панели приборов модификаций «Ресурс-UF2» и «Ресурс-иР2С» расположены разъем интерфейса RS-232 и разъем для подключения защитного проводника.

На задней панели приборов модификаций «Ресурс-UF2М» и «Ресурс-иР2МВ» расположены разъемы измерительных входов, разъемы интерфейсов RS-232 и RS-485, разъем USB, разъем сетевого питания, разъем для подключения защитного проводника, а также два держателя плавких предохранителей.

настройки (регулировки) осуществляется путём винты крепления корпуса приборов: пломбы знака поверки. Пломбирование осуществляется (стационарного) конструктивного исполнения (модификации «Ресурс-UF2» и «Ресурс-иР2С») пломба изготовителя и пломба с нанесением знака поверки устанавливаются по диагонали на задней панели приборов. На приборы настольного (переносного) конструктивного исполнения (модификации «Ресурс-UF2М» и «Pecypc-UF2MB») пломба изготовителя и пломба с нанесением знака поверки устанавливаются по диагонали на верхней крышке приборов под заглушками.

Ограничение доступа к соединителям (разъемам) после выполнения необходимых подключений приборов настенного (стационарного) конструктивного исполнения (модификации «Ресурс-UF2» и «Ресурс-иР2С») осуществляется путём пломбирования защитной крышки пользователем (энергоснабжающей организацией) с помощью навесных пломб, устанавливаемых на проволоке, проходящей через отверстия в корпусе и защитной крышке приборов.

Заводской номер наносится на маркировочную табличку, прикрепленную к боковой панели приборов, любым технологическим способом в виде цифрового кода.

Общий вид приборов настенного (стационарного) конструктивного исполнения (модификации «Ресурс-UF2» и «Ресурс-иР2С») с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа средств измерений и места нанесения заводского номера представлен на рисунке 1.

Общий вид приборов настольного (переносного) конструктивного исполнения (модификации «Ресурс-UF2М» и «Ресурс-иН2МВ») с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа средств измерений и места нанесения заводского номера представлен на рисунке 2.

Приборы в зависимости от модификации имеют следующее обозначение:

Ресурс-UF2 Х-Х Х/Х Х

Тип приборов________________________________________________

Обозначение модификации приборов:

«С» и отсутствие символа - настенное (стационарное) конструктивное исполнение;

«М» - настольное (переносное) конструктивное исполнение;

«МВ» - настольное (переносное) конструктивное исполнение с измери

тельными входами низковольтного напряжения.___________________________

Количество токоизмерительных клещей:

«3» - приборы комплектуются тремя токоизмерительными клещами;

«4» - приборы комплектуются четырьмя токоизмерительными клещами;

отсутствие символа - в комплекте поставки токоизмерительные клещи отсутствуют.__________________________________________________________________

Условное обозначение типа токоизмерительных клещей, входящих в комплект поставки (один тип из нижеперечисленных):

«Т52-5-100-1000»;

«П15-5»;

«П15-50»;

«П46-50-500»;

«Т64-3000»;

отсутствие символа - в комплекте поставки токоизмерительные клещи отсутствуют.____________________________________________________________________

Количество токоизмерительных клещей второго типа (см. «Количество токоизмерительных клещей»)__________________________________________________

Условное обозначение второго типа токоизмерительных клещей, входящих в комплект поставки (см. «Условное обозначение типа токоизмерительных клещей, входящих в комплект поставки»)________________________

Примечание - Приборы модификаций «Ресурс-UF2» и «Ресурс-иР2С» токоизмерительными клещами не комплектуются. Приборы модификаций «Ресурс-UF2М» и

«Pecypc-UF2MB»   комплектуются одним типом токоизмерительных клещей,

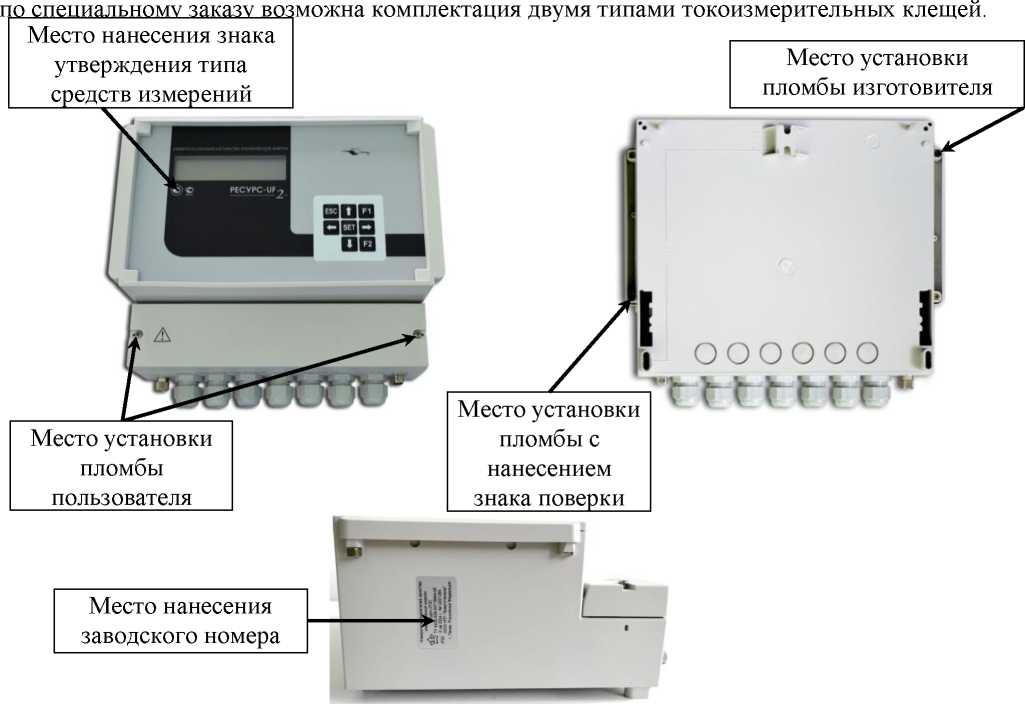

Рисунок 1 - Общий вид приборов модификаций «Ресурс-UF2» и «Ресурс-иН2С» с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа средств измерений и места нанесения заводского номера

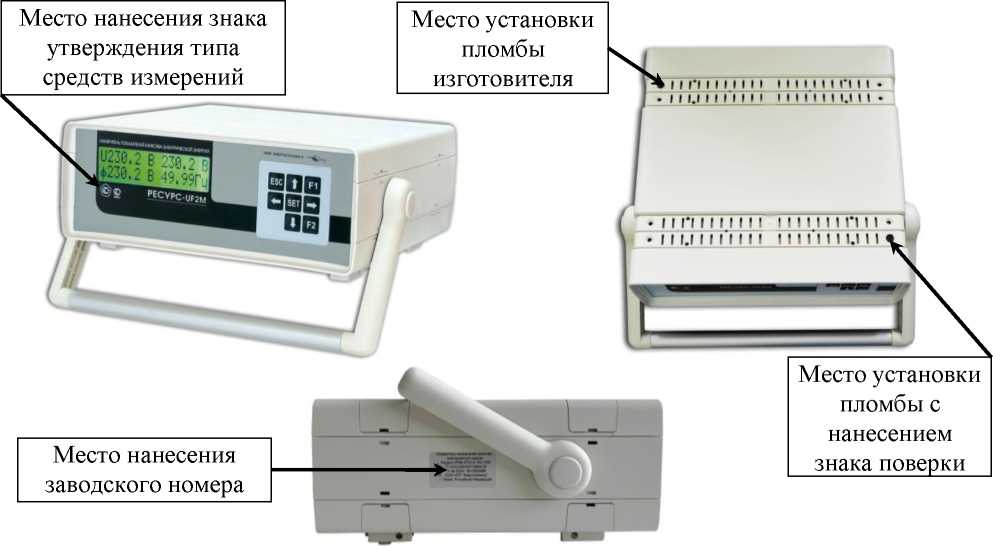

Рисунок 2 - Общий вид приборов модификаций «Ресурс-UF2М» и «Ресурс-иН2МВ» с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа средств измерений и места нанесения заводского номера Программное обеспечение

Программное обеспечение приборов включает встроенное программное обеспечение и обеспечивает выполнение следующих функций:

• - управление работой всех узлов приборов;

• - получение и обработка результатов измерений;

• - представление результатов измерений на экране приборов;

• - обеспечение связи с внешними устройствами.

Программное обеспечение приборов состоит из двух взаимодействующих модулей. Первый модуль реализует все функции, связанные с вычислением значений всех измеряемых приборами параметров, и является метрологически значимым. Второй модуль обеспечивает интерфейс пользователя.

Идентификационные данные метрологически значимого программного обеспечения приборов приведены в таблице 1.

Таблица 1

Назначение программного обеспечения для различных модификаций приборов приведено в таблице 2.

Таблица 2

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Номинальное значение измеряемого фазного/междуфазного напряжения Uhom:

• - (100Л/3 )/10О В;

• - 220/(220^/3) В.

Номинальное значение измеряемой силы тока /ном определяется подключением измерительных входов тока (прямое или с помощью токоизмерительных клещей) и может составлять:

• - 1 А (прямое);

- 5 А (прямое и с помощью токоизмерительных клещей);

- 50 А (с помощью токоизмерительных клещей);

- 100 А (с помощью токоизмерительных клещей);

- 500 А (с помощью токоизмерительных клещей);

- 1000 А (с помощью токоизмерительных клещей);

- 3000 А (с помощью токоизмерительных клещей).

Технические характеристики токоизмерительных клещей приведены в таблице 3.

Таблица 3

Диапазоны измерений и пределы допускаемых основных погрешностей приборов приведены в таблице 4.

Пределы допускаемых основных погрешностей приборов соответствуют значениям, приведенным в таблице 4, если значения других параметров находятся в пределах влияющих величин, установленных в ГОСТ 30804.4.30-2013 и ГОСТ IEC 61000-4-30-2017 (если не указано иное).

Измеряемые параметры, приведённые в таблице 4, относятся к фазным и междуфазным напряжениям.

Таблица 4

Ки(п) < ином/и(1)

0,8^Uhom<U<2,0^Uhom

Примечание - и(1) - среднеквадратическое значение напряжения основной частоты.

• ¹⁾ Среднеквадратическое значение напряжения переменного тока, напряжения основной частоты, напряжения прямой последовательности, напряжения обратной последовательности и напряжения нулевой последовательности.

• ²⁾ Установившееся отклонение напряжения основной частоты и напряжения прямой последовательности.

• ³⁾ Среднеквадратическое значение силы переменного тока и силы тока основной частоты.

• ⁴⁾ Угол фазового сдвига между напряжением и током основной частоты, напряжением последовательности и

и подразумевают напряжения прямой напряжения нулевой

модификации   «Ресурс-UF2МВ» и находится в пределах от 0,8^Uhom

времени (GPS-приемника) процесс измерения текущего времени соответствует классу S по ГОСТ 30804.4.30-2013 и ГОСТ IEC 61000-4-30-2017.

Пределы допускаемой дополнительной температурной погрешности при измерении параметров 1-8, 12, 14, 17, 18, 23-27 таблицы 4 составляют 0,5 пределов основной погрешности на каждые 10 °С изменения температуры окружающего воздуха от нормального значения температуры.

Пределы допускаемой дополнительной погрешности, возникающей при использовании токоизмерительных клещей, входящих в комплект поставки, при измерении параметров 17 и 18 таблицы 4 составляют 0,5 пределов основной погрешности.

Пределы допускаемой дополнительной погрешности, возникающей использовании токоизмерительных клещей, входящих в комплект поставки, перпендикуляра к центру измерительного окна 18 таблицы 4 составляют 0,5 пределов основной дополнительной погрешности, возникающей при использовании токоизмерительных клещей, входящих в комплект поставки, при измерении параметров 21-27 таблицы 4 равны пределам основной погрешности.

Пределы допускаемой дополнительной температурной погрешности прибора при измерении интервала времени (хода часов) составляют ± 1 с/сутки на каждые 10 °С изменения температуры окружающего воздуха температуры.

Пределы допускаемых погрешностей

условиях применения равны пределам если дополнительные погрешности при измерениях этих параметров не установлены.

Входное сопротивление приборов модификации «Ресурс-UF2»:

• - по измерительным входам напряжения с номинальным среднеквадратическим значением напряжения 220/(220^/3) В - не более 400 кОм;

• - по измерительным входам напряжения с номинальным среднеквадратическим значением напряжения (100Л/3 )/10О В - не менее 100 кОм.

Входное сопротивление приборов модификаций «Ресурс-UF2С», «Ресурс-иН2М» и «Ресурс-UF2МВ» по измерительным входам напряжения не менее 400 кОм.

Входное сопротивление приборов по измерительных входам тока с номинальным среднеквадратическим значением силы тока 5 А не более 0,05 Ом. Входное сопротивление приборов по измерительных входам тока с номинальным среднеквадратическим значением силы тока 1 А не более 0,25 Ом.

Входное сопротивление приборов модификации «Ресурс-иР2МВ» по измерительным входам для измерений среднеквадратических значений напряжения до 10 В не менее 30 кОм.

Нормальные условия применения:

• - нормальное значение температуры окружающего воздуха +20 °С, допустимые отклонения от нормального значения ± 5 °С;

• - нормальная область значений относительной влажности воздуха от 30 % до 80 %;

• - нормальная область значений атмосферного давления от 84 до 106 кПа (от 630 до 795 мм рт.ст.);

• - нормальное значение частоты питающей сети 50 Гц, допустимые отклонения от нормального значения ± 0,5 Гц;

• - нормальное значение напряжения питающей сети переменного тока 220 В, допустимые отклонения от нормального значения ± 4,4 В;

• - коэффициент искажения синусоидальности напряжения питающей сети не более 5 %.

Рабочие условия применения в части устойчивости к климатическим воздействиям соответствуют группе 4 по ГОСТ 22261:

• - температура окружающего воздуха от -20 °С до +55 °С;

• - относительная влажность воздуха 90 % при температуре окружающего воздуха +30 °С;

• - атмосферное давление от 70,0 до 106,7 кПа (от 537 до 800 мм рт.ст.).

Электропитание приборов осуществляется от отдельного входа электропитания переменным однофазным напряжением с среднеквадратическим значением от 85 до 265 В и частотой от 42,5 до 57,5 Гц.

Мощность, потребляемая приборами, не более 20 В^А. Время установления рабочего режима не более 10 мин.

Приборы обеспечивают непрерывный режим работы без ограничения длительности. Средняя наработка на отказ не менее 45000 ч.

Габаритные размеры и масса приборов и токоизмерительных клещей приведены в таблице 5.

Сопротивление изоляции между корпусом и электрическими цепями приборов:

• - не менее 20 МОм в нормальных условиях применения;

- не менее 5 МОм при температуре окружающего воздуха +30 °С и относительной влажности воздуха 90 %.

Таблица 5

наносят на лицевую панель приборов методом шелкографии, в центр титульных листов паспорта и руководства по эксплуатации типографским способом.

Комплект поставки приборов приведён в таблице 6.

Таблица 6

приведены в разделах 4, 6-8 документа «Измерители показателей качества электрической энергии «Ресурс-UF2». Руководство по эксплуатации. БГТК.411722.009 РЭ.

ГОСТ Р 8.655-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования;

ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;

ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств;

ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15:2010) Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования;

ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;

ГОСТ lEC 61000-4-30-2017 Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1-10’¹ до 1^10⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 2^10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3345 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 1^10^-2 до 10^10⁷ Гц»;

ТУ 4222-009-53718944-2005 Измерители показателей качества электрической энергии «Ресурс-UF2». Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «Энерготехника» (ООО НПП «Энерготехника»)

ИНН 5829042379

Адрес: 440026, г. Пенза, ул. Лермонтова, д. 3

Телефон (факс): (8412) 56-42-76, 55-31-29

E-mail: info@entp.ru

Web-сайт: https://www.entp.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2025 г. № 250

Регистрационный № 33545-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стандарт-титры для приготовления буферных растворов - рабочих эталонов рН 3-го разряда СТ-рН-04.3 (далее - стандарт-титры) предназначены для приготовления буферных растворов, передающих показатель рН активности ионов водорода в водных растворах рабочим средствам измерений.

Стандарт-титры представляют собой точные навески химических веществ в ампулах и являются исходным материалом для приготовления буферных растворов - рабочих эталонов 3-го разряда в соответствии с государственной поверочной схемой для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденной приказом Росстандарта от 09.02.2022 № 324.

Рабочие эталоны рН 3-го разряда приготавливаются путем растворения навески стандарт-титра в дистиллированной воде по ГОСТ Р 58144 с удельной электропроводимостью при температуре 20    не более 4,3^10^-4 См/м по инструкции

для приготовления буферного раствора.

Стандарт-титры расфасованы в стеклянные запаянные ампулы и выпускаются шести типов, отличающихся составом навески, концентрацией химических веществ в приготовленном буферном растворе и воспроизводимым значением рН. По требованию потребителя из стандарт-титров формируют набор, состоящий из каждого типа стандарт-титров.

Общий вид стандарт-титра представлен на рисунке 1.

Пломбирование стандарт-титров не предусмотрено.

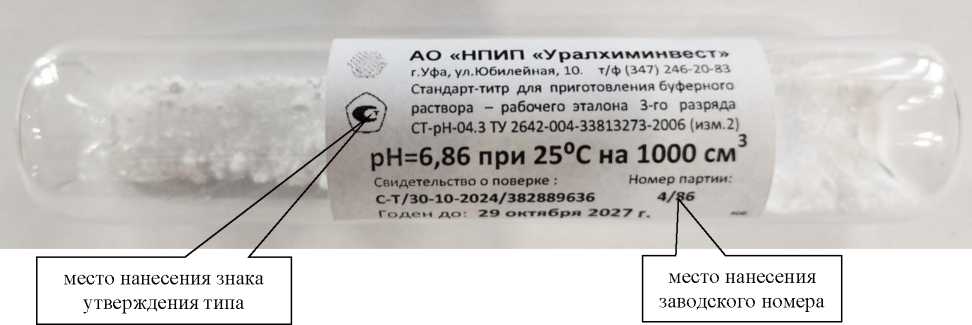

Рисунок 1 - Стандарт-титр для приготовления буферного раствора - рабочего эталона рН

3-го разряда СТ-рН-04.3

Идентификационные данные стандарт-титров (название, тип, воспроизводимое значение рН, срок годности, а также номер партии и наименование изготовителя) включены в маркировку, которая в виде нестираемой этикетки наносится на стеклянную ампулу, в которой содержится стандарт-титр. Этикетка выполнена типографским способом, обеспечивающим прочтение и сохранность маркировки в процессе эксплуатации стандарт-титра. Нанесение знака поверки на стандарт-титры не предусмотрено.

Метрологические и технические характеристики стандарт-титров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические

наносится на титульный лист паспорта и на этикетку, наклеенную на ампулу, типографским способом.

Комплектность стандарт-титров приведена в таблице 3.

Таблица 3 - Комплектность стандарт-титров

Инструкция по приготовлению буферных растворов - рабочих эталонов рН 3-го разряда из стандарт-титров СТ-рН-04.3.

Приказ Росстандарта от 9 февраля 2022 г. № 324 «Об утверждении государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;

ТУ 2642-004-33813273-2006. Стандарт-титры для приготовления буферных растворов - рабочих эталонов рН 2-го и 3-го разрядов СТ-рН-04.3. Технические условия (с изменением № 2).

Акционерное общество «Научно-производственное и инвестиционное предприятие «Уралхиминвест» (АО «НПИП «Уралхиминвест»)

ИНН 0278031690

Адрес: 450029, Республика Башкортостан, г. Уфа, ул. Юбилейная, д. 10

Тел/факс: (347) 246-20-83, 246-20-94

E-mail: standart-titr@mail.ru

Web-сайт: www.уралхиминвест.рф

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11 Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2025 г. № 250

Регистрационный № 56632-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы паров этанола в выдыхаемом воздухе

PRO-100 touch-M

Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР PRO-100 touch-M (далее - анализаторы) предназначены для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.

Принцип действия анализаторов основан на применении электрохимического датчика, изготовленного фирмой Dart Sensors Ltd., Великобритания, и предназначенного для измерений массовой концентрации паров этанола в анализируемом воздухе.

Анализаторы представляют собой автоматические портативные приборы.

Встроенный микроконтроллер управляет всем процессом измерений и преобразует выходные сигналы измерительного датчика в показания на сенсорном экране. На сенсорном экране отображаются результаты измерений, а также сообщения о режимах работы анализаторов и указания оператору, текущие день недели, дата и время, дата очередной поверки, количество сохраненных в памяти анализаторов измерений, индикатор уровня напряжения питания и индикатор Bluetooth. Электрическое питание анализаторов может осуществляться от сменных батареек питания или перезаряжаемых аккумуляторов; через адаптер питания от сети переменного тока или через адаптер питания от бортовой сети автомобиля; от USB порта через кабель USB, интерфейсный кабель или кабель питания анализатора. Управление анализаторами осуществляется с помощью сенсорного экрана и двух кнопок, расположенных на лицевой панели, а также обеспечивается возможность управления анализаторами с помощью управляющих команд от внешнего устройства (по Bluetooth или интерфейсному кабелю). Анализаторы обеспечивают звуковую сигнализацию, информирующую об этапах работы и забора проб воздуха.

Анализаторы имеют два режима отбора пробы воздуха - автоматический и ручной. Для отбора проб воздуха используются сменные мундштуки специальной формы.

В памяти анализаторов сохраняются результаты 10000 последних измерений.

Анализаторы в зависимости от комплекта поставки могут быть снабжены беспроводным термопринтером, предназначенным для печати протоколов измерений на бумажном носителе.

По заказу анализаторы могут не оснащаться модулем Bluetooth.

В протоколах измерений анализаторов распечатывается информация согласно таблице 1.

Таблица 1

Доступ в режим корректировки показаний анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено. Конструкция анализаторов не предусматривает нанесение знака поверки на средство измерений.

Заводской номер наносится на заднюю панель корпуса анализаторов путем наклеивания этикетки с прозрачной областью, в которой методом цифровой печати нанесен заводской номер в формате «ХХХХХХ», где ХХХХХХ - арабские цифры.

Общий вид анализаторов представлен на рисунке 1. Внешний вид термопринтера представлен на рисунке 2. Пример распечатанного протокола измерений представлен

на рисунке 3. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 4.

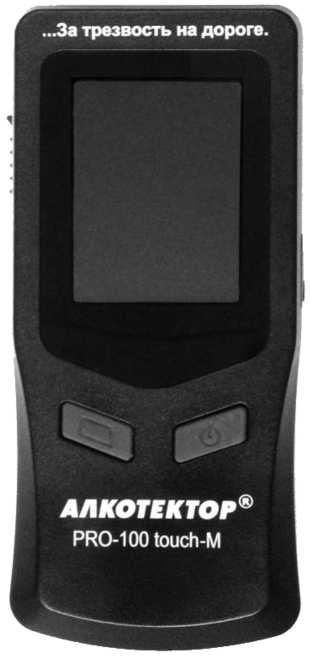

Рисунок 1 - Общий вид анализаторов

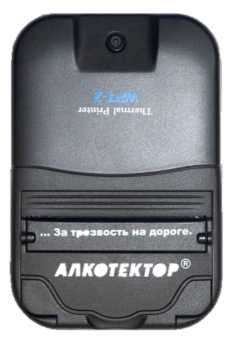

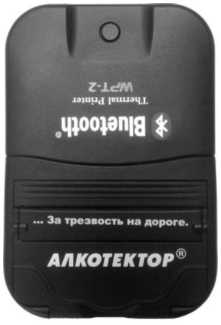

Рисунок 2 - Общий вид термопринтера (два варианта оформления лицевой панели термопринтера)

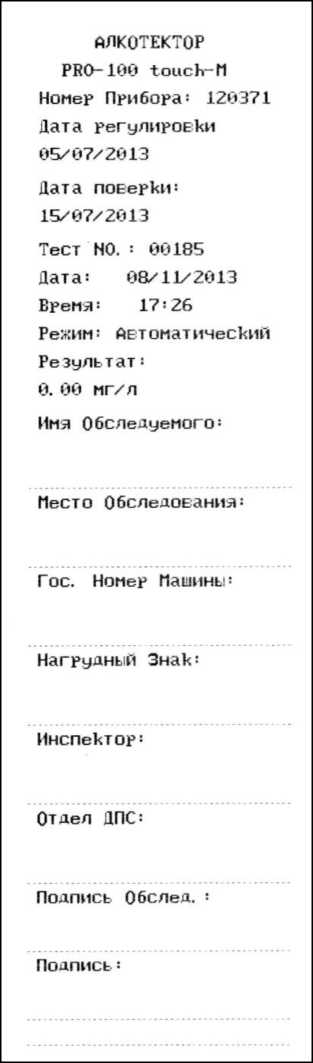

Рисунок 3 - Пример распечатанного протокола измерений

Место нанесения знака утверждения типа

Уполнаиоченныи представитегь изготю

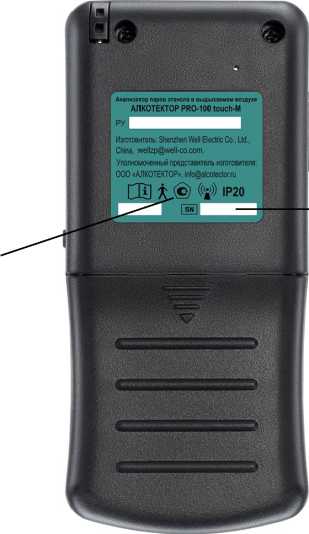

Рисунок 4 - Места нанесения заводского номера и знака утверждения типа

Место нанесения заводского номера

Анализаторы имеют встроенное программное обеспечение TouchM.

Встроенное  системно-прикладное  программное обеспечение анализаторов

разработано изготовителем специально для решения задачи измерений массовой концентрации паров этанола в выдыхаемом воздухе, а также отображения результатов измерений на экране, хранения измеренных данных и передачи измеренных данных на внешние производится путем вывода номера версии на экран при включении анализаторов.

Влияние встроенного программного обеспечения (далее - ПО) на метрологические характеристики анализаторов учтено при их нормировании. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 -

обеспечения

данные

Таблица 3 -

Примечание - В анализаторах программным способом установлен минимальный интервал показаний, которые выводятся на экран анализаторов и бумажный носитель в виде нулевых показаний: от 0,00 до 0,05 мг/л.

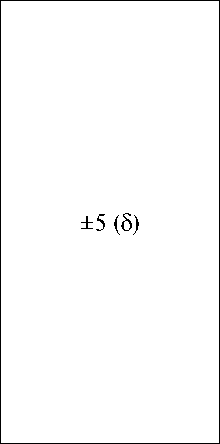

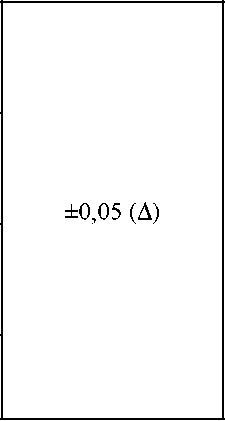

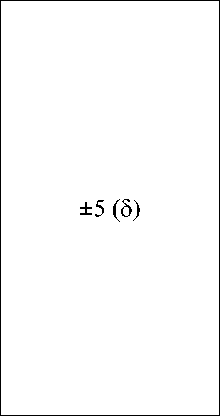

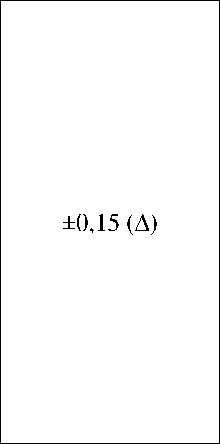

Таблица 4 -

• ¹⁾ В таблице указаны пределы допускаемой погрешности анализаторов в условиях эксплуатации, приведенных в таблице 5 описания типа.

• ²⁾ Согласно таблице 3.

Таблица 5 - Технические

Окончание таблицы 5

Таблица 6 - Показатели надежности

наносится на этикетку методом цифровой печати, которая наклеивается на заднюю панель корпуса анализаторов, и на титульный лист руководства по эксплуатации и паспорта типографским методом.

Таблица 7 - Комплектность

приведены в разделе 2 «Использование по назначению» документа РЭ 1.2 «Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР PRO-100 touch-M. Руководство по эксплуатации».

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункты 1.11, 12.2);

Постановление Правительства Российской Федерации от 21 октября 2022 г. № 1882 «О порядке освидетельствования на состояние алкогольного опьянения и оформления его результатов, направления на медицинское освидетельствование на состояние опьянения» (ст. 2, п. 3);

Приказ МВД России от 8 ноября 2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним» (пункт 104);

Приказ Минздрава России от 18 декабря 2015 г. № 933н «О порядке проведения медицинского освидетельствования на состояние опьянения (алкогольного, наркотического или иного токсического)» (приложение № 1, пункт 10);

Государственная поверочная схема для средств измерений содержания этанола в газовых средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3452;

ГОСТ Р 54794-2011 «Анализаторы паров этанола. Общие технические условия»;

«Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР PRO-100 touch-M. Стандарт предприятия» Shenzhen Well Electric Co., Ltd., Китай.

Фирма Shenzhen Well Electric Co., Ltd., Китай

Адрес места осуществления деятельности: 1-3F, No. 407, HeDongCun, HengKeng, GuanCheng Community, GuanHu Street, Longhua District, Shenzhen City, Guangdong, China

Телефон: 86-755-83160728, факс: 86-755-83160467

E-mail: wellzp@well-co.com

Web-сайт: http://www.weU-co.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон/факс: +7 (812) 251-76-01 / (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

¹

Приведены массы навесок для приготовления 1 дм³ (1 л) буферного раствора при температуре 20 °C
