№263 от 07.02.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 645755
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 263 от 07.02.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
QI февраля 2025 г.
263
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « 07 » фс1_эа_>1____2025 г. № ____
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Резервуары стальные вертикальные цилиндрические |
РВСПК- 30000, РВСПК- 50000 |
РВСПК- 30000 зав. № 231, РВСПК-50000 зав. №№ 238, 239 |
70719-18 |
ГОСТ 8.570 2000 |
09.10. 2024 |
Акционерное общество «Транснефть-Метрология» (АО «Транснефть-Метрология»), г. Москва |
ВНИИР- филиал ФГУП «ВНИИМ им. Д.И. Менделеева» , г. Казань |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2025 г. № 263
Регистрационный № 70719-18
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические
РВСПК-50000
РВСПК-30000,
Резервуары стальные вертикальные цилиндрические РВСПК-30000, РВСПК-50000 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические с плавающей крышей, номинальной вместимостью 30000 м3, 50000 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары представляют собой стальную конструкцию, включающую в себя ---------- ------------- ------------ - --------- днища, плавающей крыши и
основной резервуар, состоящий из цилиндрической стенки, наружную защитную стенку.
Цилиндрическая стенка резервуара включает в себя полистовой сборки.
Заполнение и выдача продукта осуществляются устройства, расположенные в нижней части резервуара.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом аэрографии на вертикальную стенку резервуара.
Резервуары РВСПК-30000 с заводским номером 231, РВСПК-50000 с заводскими номерами 238, 239 расположены на территории ПСН «Будковце» по адресу: Словацкая Республика.
Общий вид резервуаров РВСПК-30000, РВСПК-50000 приведен на рисунках 1, 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
девять цельносварных поясов
через приемно-раздаточные
nADRZS. 231

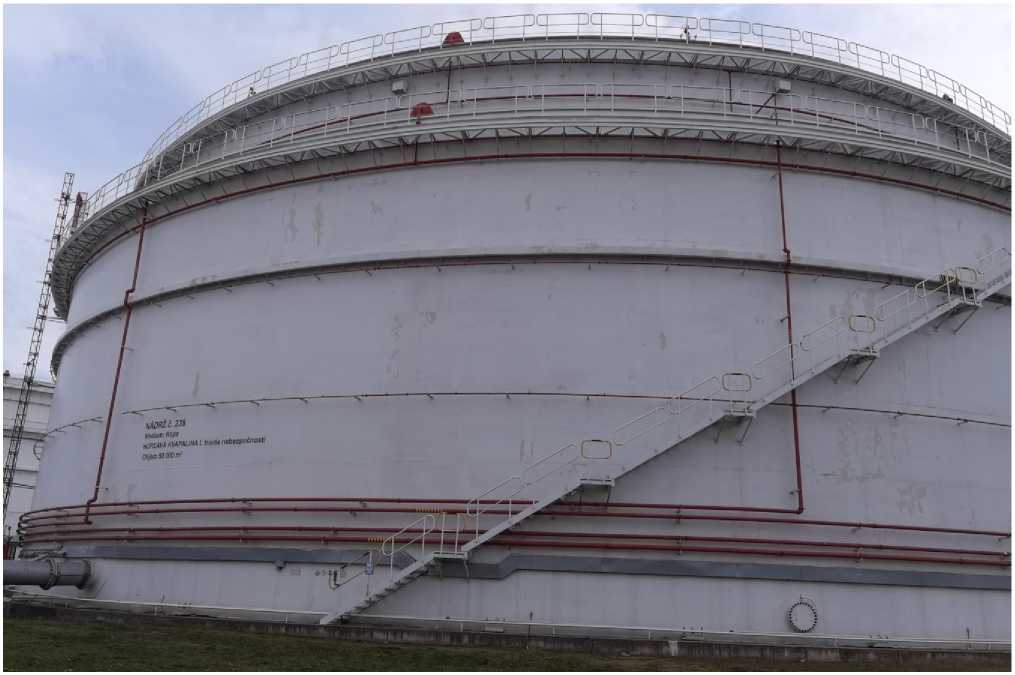

Рисунок 1 - Общий вид резервуара РВСПК-30000 зав.№ 231

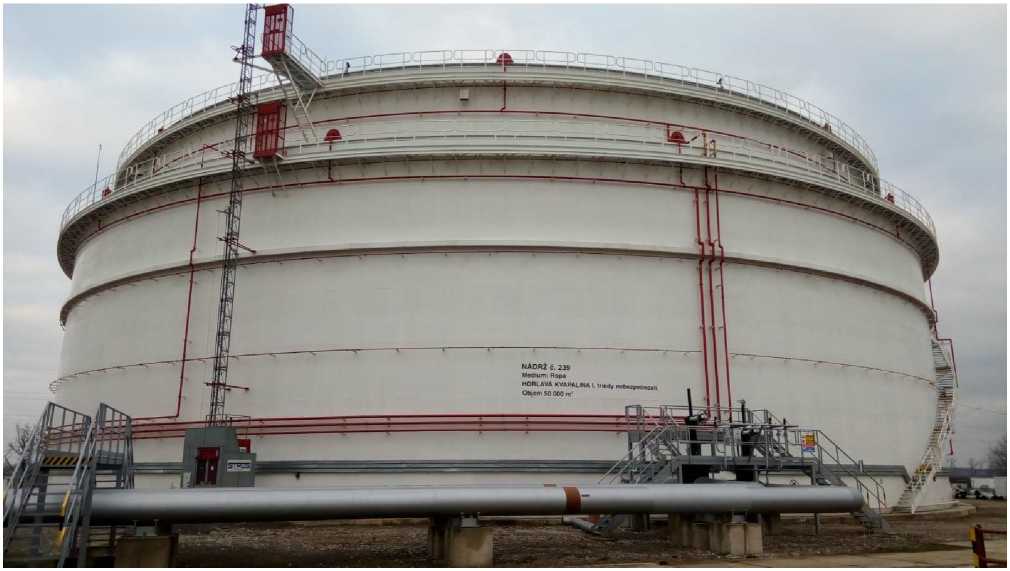

Рисунок 2 - Общий вид резервуара РВСПК-50000 зав.№ 238

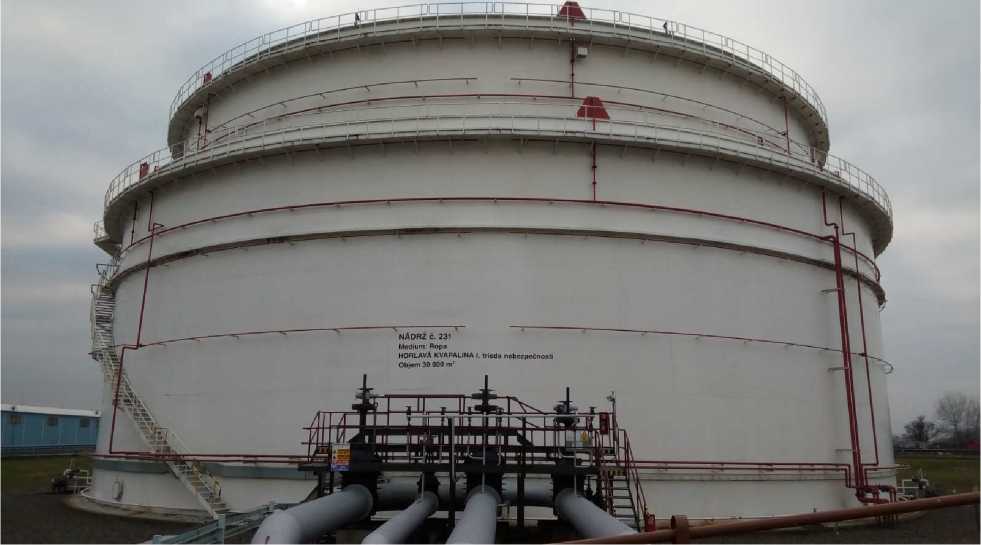

Рисунок 3 - Общий вид резервуара РВСПК-50000 зав.№ 239
Пломбирование резервуаров РВСПК-30000, РВСПК-50000 не предусмотрено.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РВСПК-30000 |
РВСПК-50000 | |
|
Заводской номер резервуара | ||
|
231 |
238 239 | |
|
Номинальная вместимость, м3 |
30000 |
50000 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,20 | |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,10 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
50 |
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измеренийФР.1.29.2021.40082 Масса нефти. Методика в вертикальных резервуарах
ФР.1.29.2021.40085
обеспечения единства методом статических
измерений. измерений
измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах
Государственная система
обеспечения единства
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВСПК-30000 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВСПК-50000 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ИзготовительАкционерное общество «Транспетрол» (АО «Транспетрол»)
Адрес: Словацкая Республика, Братислава, 821 08, Шумавска 38
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
Web-сайт: vniir.org
E-mail: office@vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
