ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»        __2025 г. № ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2025 г. № 264

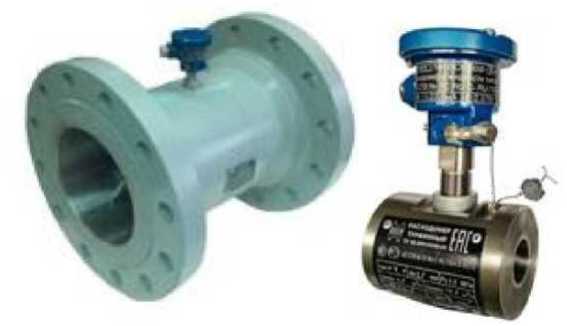

Рисунок 1 - Общий вид ПР

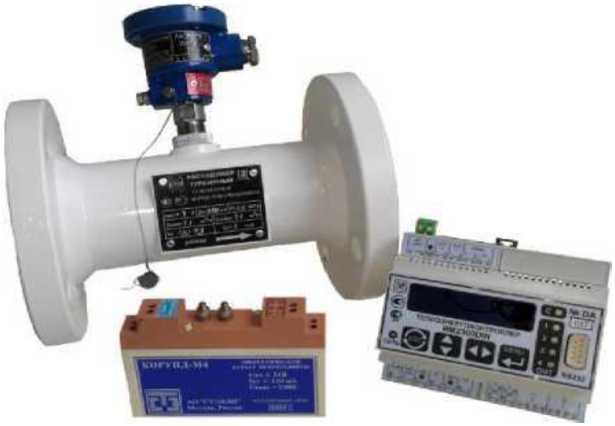

Рисунок 2 - Общий вид счетчика в комплекте с ПВ Место установки пломбы показано на рисунке 3.

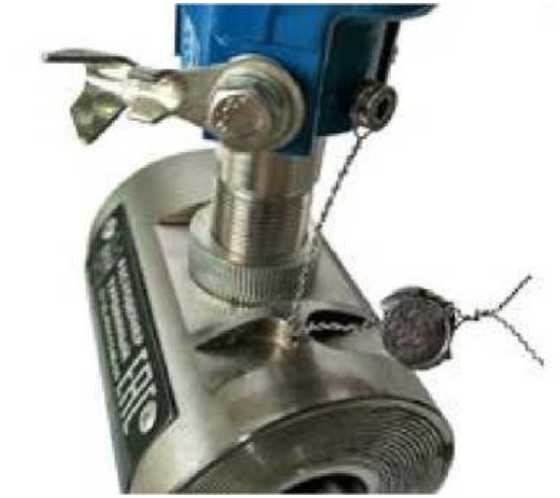

Рисунок 3 - Место установки пломбы

Программное обеспечение (далее по тексту - ПО) счетчика реализовано на базе прибора вторичного теплоэнергоконтроллера ИМ2300 и является встроенным. ПО имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений. Программная защита обеспечивается разграничением прав пользователей, введением паролей, а также функцией защиты конфигурации. Физическая защита обеспечивается пломбированием прибора от несанкционированного доступа. ПО ПВ имеет уровень защиты «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1-

данные ПО

Метрологические и основные технические характеристики счетчиков, включая показатели точности, приведены в таблицах 2-7.

Таблица 2 -

счетчиков

Нижние границы диапазонов расхода ПР для случая реализации ГХ в виде постоянного среднего коэффициента преобразования приведены в таблицах 3 - 6.

Таблица 3 - Нижние границы диапазонов расхода ПР модели PTF (кроме модификации PTF 015) при реализации ГХ в виде постоянного среднего коэффициента преобразования

Таблица 4 - Нижние границы диапазонов расхода ПР модификации PTF 015 при реализации ГХ в виде постоянного среднего коэффициента преобразования

Таблица 5 - Нижние границы диапазонов расхода ПР модели PTF-Н при реализации ГХ в виде постоянного среднего коэффициента преобразования

Таблица 6 - Нижние границы диапазонов расхода ПР модели PNF при реализации ГХ в виде постоянного среднего коэффициента преобразования

Основные технические характеристики счетчиков приведены в таблице 7.

Таблица 7 - Основные технические характеристики счетчиков

Продолжение таблицы 7

наносится на паспорт и руководство по эксплуатации счетчика типографским способом, а также на табличку, прикрепленную к ПР, фотохимическим или ударным методом, или в виде голографической наклейки.

Комплектность счетчика приведена в таблице 8.

Таблица 8 - Комплектность счетчиков

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

ТУ 26.51.63-001-09827511-001-2019

Технические условия.

Общество с ограниченной ответственностью «НефтеГазМетрология» (ООО «НГМ»)

Адрес: 308009, г. Белгород, ул. Волчанская, д. 167 Телефон: +7 (4722) 402-111

Телефон/факс: +7 (4722) 402-112

E-mail: info@oilgm.ru

Web-сайт: www.oilgm.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Телефон: +7 843 272 46 11

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 310592.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77/437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2025 г. № 264

Регистрационный № 8993-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки детектирования БДАС-03П-01

Блоки детектирования предназначены для измерения объемной активности искусственных аэрозолей, дисперсная фаза которых содержит альфа- и бета- активные радионуклиды.

Метод измерения объемной активности альфа- и бета- активных аэрозолей и принцип действия блоков детектирования БДАС-03П-01 основан на отборе дисперсной фазы аэрозолей на фильтрующую ленту с одновременной регистрацией активности пробы спектрометрическим узлом детектирования на основе полупроводникового детектора.

Конструктивно блоки детектирования выполнены в виде герметичного кожуха, внутри которого на несущей панели размещены узлы лентопротяжного механизма, системы пробоотбора, узел детектирования и электронные узлы управления и обработки информации.

Блоки детектирования имеют два исполнения одинаковых по техническим характеристикам и конструкции, которые различаются значением питающего напряжения (Таблица 1).

Таблица 1

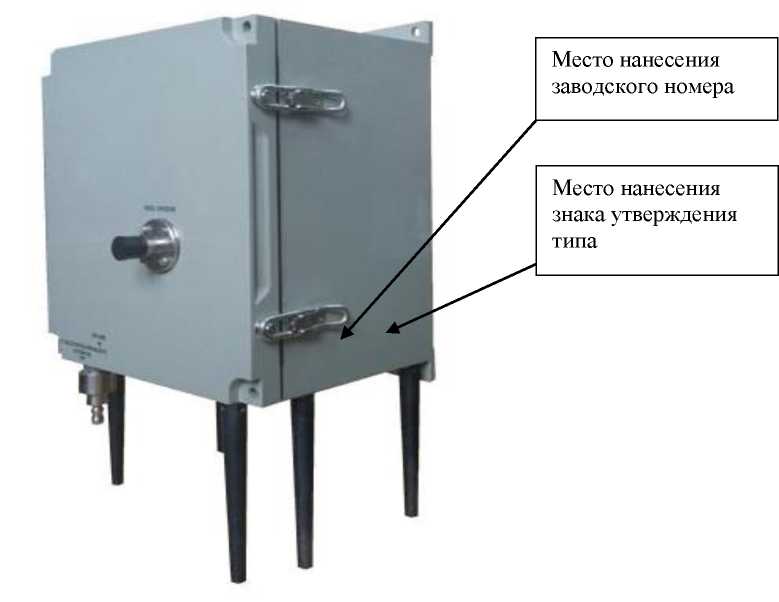

Общий вид блоков детектирования БДАС-03П-01, расположение мест для нанесения оттисков клейма поверителя, а также место нанесения знака утверждения типа и заводского номера показаны на фото 1, 2.

Заводской номер из трех арабских цифр наносится методом сублимационной печати на табличку, закрепляемую на боковой поверхности корпуса блоков детектирования БДАС-03П-01. Формат заводского номера цифровой.

Нанесение знака поверки на средство измерений не предусмотрено.

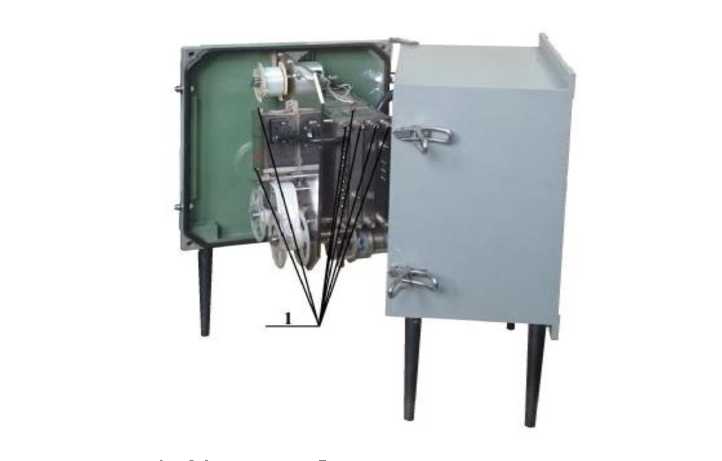

Фото 1. Общий вид блоков детектирования БДАС-03П-01, место нанесения знака утверждения типа и заводского номера

1 - Места пломбирования поверителем

Диапазон измерений объемной активности:

- альфа-активных аэрозолей

- бета-активных аэрозолей

Габаритные размеры и масса приведены в таблице 2.

Таблица 2

Знак утверждения типа наносится на титульный лист паспорта ЖШ2.328.425-01 ПС типографским способом и на изделие методом фотохимии на табличку.

Комплектность средства измерений

В комплект поставки блоков детектирования должны входить изделия и эксплуатационная документация, указанные в таблице 3.

Таблица 3

приведены в разделе 5 «Использование блока» документа ЖШ2.328.425-01 РЭ «Блок детектирования БДАС-03П-01. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 27451-87 Средства измерения ионизирующих излучений. Общие технические условия;

ГОСТ 27452-87 Аппаратура контроля радиационной безопасности на атомных станциях. Общие технические требования;

ГОСТ 22251-89 Средства измерения объемной активности искусственного аэрозоля. Общие технические требования и методы испытаний;

ТУ 95 1948-83 ЖШ2.328.425 ТУ Блоки детектирования БДАС-03П. Технические условия.

Открытое акционерное общество «Пятигорский завод «Импульс» (ОАО «Пятигорский завод «Импульс»)

Адрес: 357500, г. Пятигорск, ул. Малыгина, д. 5

Тел.: (8793) 33-65-14, Факс: (8793) 33-89-36

Е-mail: contact@pzi.ru

Web-сайт: www.pzi.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ставропольском крае» (ГЦИ СИ ФБУ «Ставропольский ЦСМ») Адрес: 355035, г. Ставрополь, ул. Доваторцев, д. 7а

Тел.: (8652) 35-21-77, 35-76-19, Факс: (8652) 95-61-94

Е-mail: ispcentrcsm@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № 30056-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2025 г. № 264

Регистрационный № 41173-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахометры оптические ДО-03-01, ДО-03-02, ДО-03-03, ДО-03-04

Тахометры оптические ДО-03-01, ДО-03-02, ДО-03-03, ДО-03-04 (далее по тексту -тахометры, приборы) предназначены для измерения частоты вращения частей механизмов и машин в газовой, нефтяной, нефтехимической, пищевой промышленности, машиностроении, металлургии, энергетике, железнодорожном транспорте, коммунальном хозяйстве.

прием светового луча, отраженного от части вращающихся механизмов.

Тахометр представляет собой облучения светоотражающей метки с движущегося или вращающегося объекта. Принимаемая последовательность отраженных сигналов преобразуется в последовательность импульсов уровня 3 В TTL-логики. Полученная последовательность импульсов пересчитывается программой микроконтроллера в значения "об/мин", которые отображаются на шестизначном сегментном дисплее тахометра. Тахометр имеет также светодиодный индикатор для контроля приема луча, отраженного от светоотражающей метки.

Аналоговая часть схемы состоит из приемника отраженного сигнала, выполненного на фототранзисторе, и сдвоенного компаратора, формирующего сигнал TTL-уровня. Сформированная последовательность TTL- импульсов подается на вход контроллера, который преобразует ее в значения "об/мин" и выводит на шестизначный сегментный дисплей.

Прибор имеет четыре модификации:

• - ДО-03-01 — тахометр оптический (рис. 1);

• - ДО-03-02 — тахометр оптический с цифровым выходом (рис. 2);

• - ДО-03-03 — тахометр оптический дистанционный (рис. 3);

• - ДО-03-04 — тахометр оптический дистанционный с цифровым выходом (рис. 4).

Конструктивно тахометры ДО-03-01, ДО-03-02 выполнены в виде единого измерительного блока, а тахометры ДО-03-03, ДО-03-04 в виде блока измерительного и выносного тахометрического преобразователя.

Тахометры ДО-03-02, ДО-03-04 имеют возможность подключения цифрового выхода к ЭВМ через порт RS-485 либо через порт USB.

Пломбирование корпусов блоков измерительных тахометров ДО-03-01, ДО-03-02, ДО-03-03, ДО-03-04 производится оттиском на мастике битумной №1 (ГОСТ 18680-73), закрывающей головку одного из болтов крепления крышки корпуса (См. рис. 5).

Заводской номер тахометра в виде обозначения, состоящего из пяти цифр, наносится перманентным маркером, с последующим ламинированием, на табличку, установленную на задней стороне корпуса блока измерительного.

Программное обеспечение тахометров оптических ДО-03-01, ДО-03-02, ДО-03-03, ДО-О3-04 RU.ИНКО.0OOOl-01 01 (далее ПО) предназначено для сбора, передачи, и последующего анализа измерительной информации.

В состав ПО входят: компонент: «ПО блоков измерительных», являющийся метрологически значимым, и компонент: «ПО кабеля соединительного ИНКО.685620.039», а также комплекс: «ПО внешнего ПК».

ПО используется совместно с операционной системой Windows NT/2000/XP/Vista.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Влияние программного обеспечения на метрологические характеристики тахометров оптических, является одной из составляющих общей относительной погрешности тахометра при измерении частоты вращения. Общая относительная погрешность тахометра нормируется с учетом влияния программного обеспечения.

Изменения метрологически значимой части ПО пользователем невозможны по причине отсутствия функции управления через внешние интерфейсы связи (имеется только выходной интерфейс). Конструкция и пломбирование корпусов тахометров обеспечивают защиту запоминающего устройства от несанкционированной замены. Непреднамеренные изменения метрологически значимой части ПО и измеренных данных невозможны, так как непредсказуемые физические воздействия и эффекты, обусловленные действиями пользователя, либо не влияют на функционирование тахометра, либо приводят его к полному выходу из строя.

Таким образом, специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных и непреднамеренных изменений метрологически значимой части ПО тахометров и измеренных данных, не требуется, то есть защита программного обеспечения тахометров ДО-О3-01, ДО-О3-02, ДО-О3-03 и ДО-О3-О4 от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2О1О.

Диапазон измерений частоты вращения - от 0,3 до 300000 об/мин (от 0,005 до 5000 Гц).

Пределы допускаемой относительной погрешности тахометра при измерении частоты вращения: ± 0,02 % (от 0,3 до 120 об/мин) и ± 0,006 % (от 120 до 300000 об/мин).

Время установления рабочего режима тахометра, с момента приема первого отраженного импульса, не более (5 + 180/ю) с, где ю - число оборотов в минуту.

Время непрерывной работы тахометра от одного комплекта элементов питания не менее 8 часов.

Потребляемый прибором ток не превышает 250 мА, потребляемая мощность не более 0,8 Вт.

Питание тахометра осуществляется от источника постоянного тока напряжением от 2,4 до 3,5 В (два элемента питания типа АА с номинальным напряжением 3,0 В или внешним источником питания напряжением от 2,4 до 3,5 В ).

Длина волны лазерного модуля 630-680 нм, излучаемая мощность менее 1 мВт, класс опасности 2 по ГОСТ Р 50723-94.

Тахометр   обеспечивает   свои технические характеристики в пределах

установленных норм при расположении излучающей части тахометра на расстоянии до вращающегося вала ротора от 0,03 м до 3 м без использования штатива. При использовании штатива - от 0,03 до 10 м.

Тахометры ДО-03-02, ДО-03-04 осуществляют выдачу измеряемой информации на внешнее устройство с использованием интерфейса RS-485. Кроме того, в комплект поставки прибора входит преобразователь интерфейсов RS-485 - USB, позволяющий подключать тахометр к внешнему устройству, использующему интерфейс USB.

Габаритные размеры тахометров ДО-03-01, ДО-03-02, а также блоков измерительных тахометров ДО-03-03, ДО-03-04 не более 155х64х32 мм, выносных тахометрических преобразователей тахометров ДО-03-03, ДО-03-04 не более 75х55х20 мм.

Масса тахометров ДО-03-01, ДО-03-02, а также блоков измерительных тахометров ДО-03-03, ДО-03-04 не более 0,2 кг, выносного тахометрического преобразователя тахометров ДО-03-03 и ДО-03-04 не более 0,1 кг.

Рабочие условия эксплуатации прибора соответствуют группе 3 по ГОСТ 22261-94:

• - диапазон рабочих температур от плюс 5 °С до плюс 40 °С;

• - влажность 90 % при 25 °С;

• - атмосферное давление от 84 до 106.7 кПа.

Степень защиты приборов от внешних воздействий IP40 по ГОСТ 14254-96.

Средняя наработка на отказ прибора не менее 10000 часов.

Среднее время восстановления работоспособности не более 2 ч.

Средний срок службы прибора не менее 8 лет.

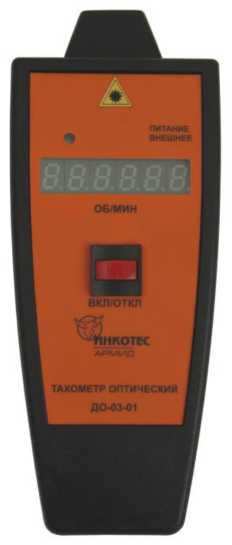

Рис.1. Тахометр оптический ДО-03-01

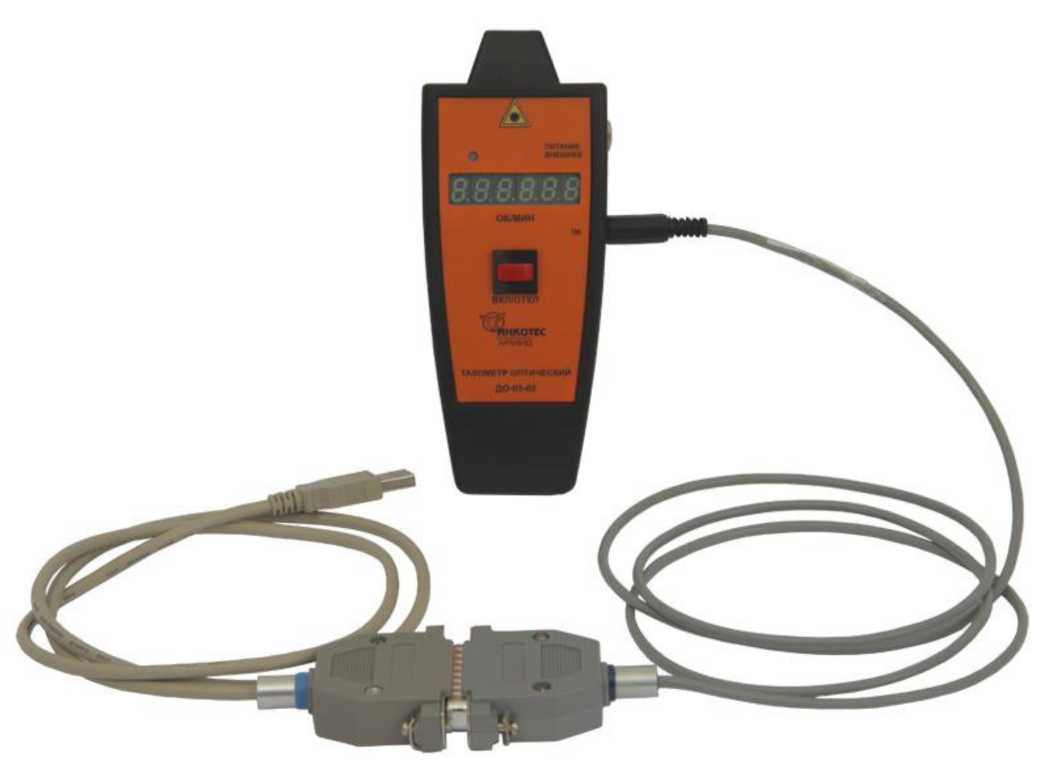

Рис.2. Тахометр оптический ДО-03-02

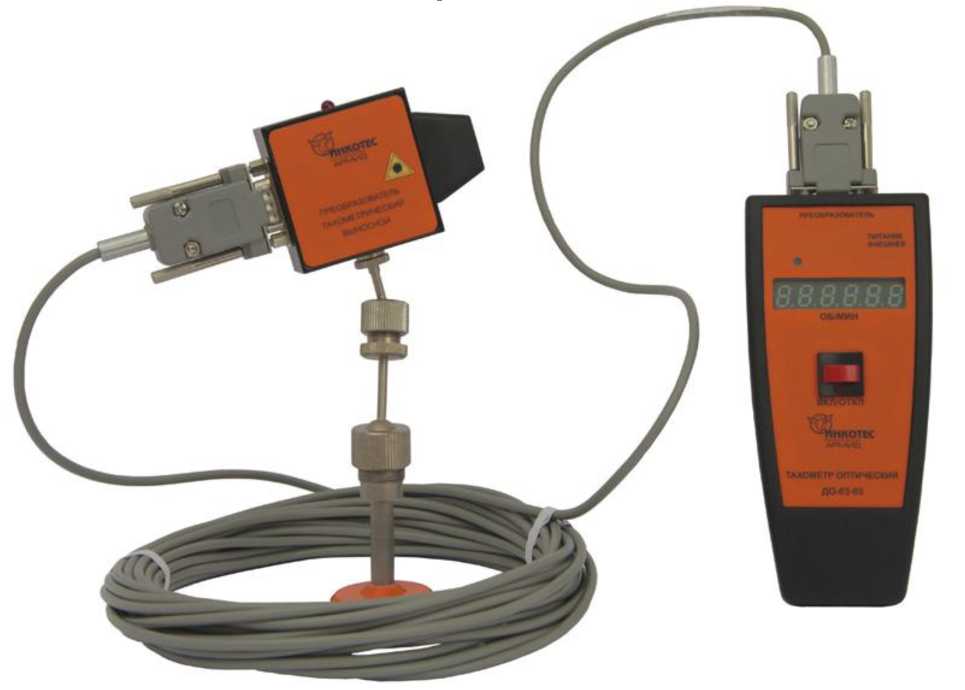

Рис 3. Тахометр оптический ДО-03-03

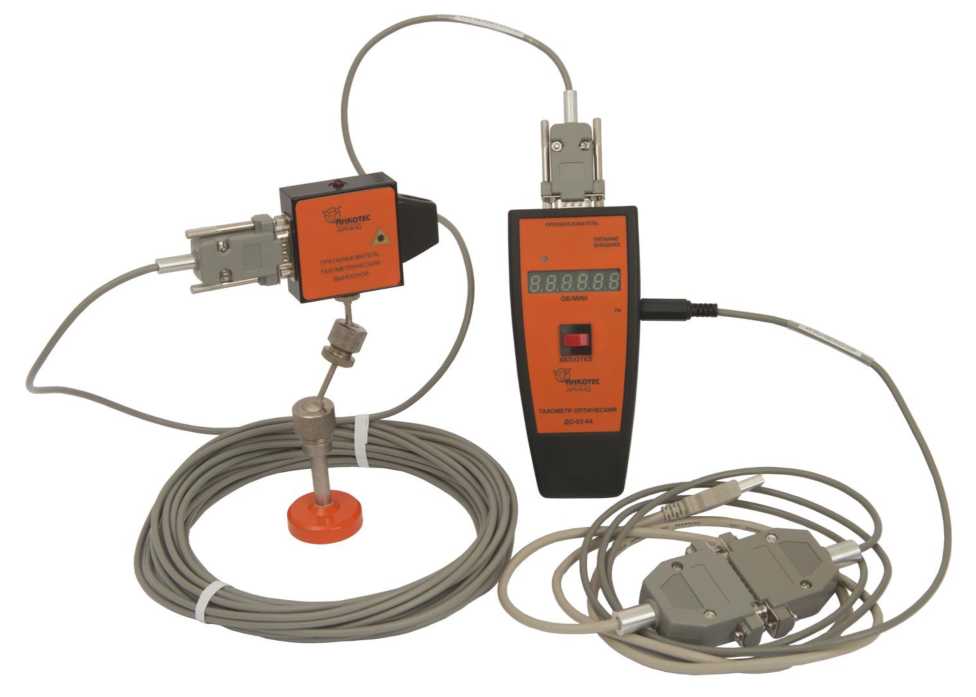

Рис 4. Тахометр оптический ДО-03-04

предостережение’ Открывать юлько

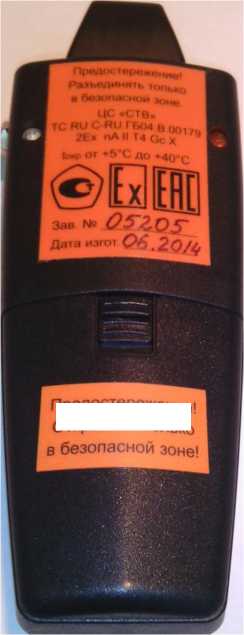

Рис 5. Блок измерительный тахометров оптических ДО-03-01, ДО-03-02, ДО-03-03, ДО-03-04. Вид со стороны крышки корпуса

располагается на поликарбонатных шильдиках на крышке корпуса блока измерительного и на боковой стенке преобразователя тахометрического выносного тахометров ДО-03-03 и ДО-0304, а также наносится на титульные листы руководства по эксплуатации и формуляра методом печати.

Комплектность поставки тахометров указана в таблицах 2-5.

Таблица 2 - Комплектность тахометра ДО-03-01

Таблица 3 - Комплектность

ДО-03-02

Таблица 4 - Комплектность тахометра ДО-03-03

Таблица 5 - Комплектность

ДО-03-04

Примечания 1. Опция 1, поставляется по заявке.

2. Опция 2, Кабель соединительный (длина до 300 м) для соединения блока измерительного и выносного тахометрического преобразователя - поставляется по заявке.

Сведения о методиках измерений содержатся в руководстве по эксплуатации ИНКО.411142.019РЭ.

Нормативные документы, устанавливающие требования к тахометрам оптическим ДО-03-01, ДО-03-02, ДО-03-03, ДО-03-04

ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия;

Тахометры оптические ДО-03-01, ДО-03-02, ДО-03-03, ДО-03-04. Технические условия. ИНКО.411142.019ТУ.

Общество с ограниченной ответственностью «ИНКОТЕС» (ООО «ИНКОТЕС»)

Юридический адрес: 603163, г. Нижний Новгород, ул. Бринского, д. 6

Тел.: (831) 460-67-00, 460-67-01. Факс: (831) 460-21-40.

E-mail: info@encotes.ru.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

603950, г. Нижний Новгород, ул. Республиканская, 1. Тел./факс (831) 428-78-78/

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2025 г. № 264

Регистрационный № 60913-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы оптические GS-01

Газоанализаторы оптические GS-01 предназначены для измерений довзрывоопасных концентраций метана или пропана в смеси с воздухом или азотом и передачи измерительной информации внешним устройствам.

Газоанализаторы оптические GS-01 (далее - газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.

Принцип действия - оптический недисперсионный инфракрасный (NDIR), основанный на избирательном поглощении инфракрасного излучения молекулами определяемых компонентов в области длин волн 3,31 мкм. Используемый дифференциальный двухволновой метод регистрации позволяет устранить влияние паров воды, незначительные загрязнения оптических элементов и прочих неселективных помех.

Отбор пробы - диффузионный.

Конструктивно газоанализаторы выполнены одноблочными в металлическом окрашенном корпусе с резьбовой крышкой со смотровым окном из стекла. На боковой стороне корпуса газоанализатора расположены 4 магнитоуправляемых контакта («ввод», «отмена», «стрелка вверх», «стрелка вниз»), управление контактами производится поднесением магнитного стилуса из комплекта поставки. На лицевой панели газоанализатора (под крышкой) расположены 2 светодиодных дисплея (зеленого цвета - для отображения результатов измерений, красного цвета - для отображения информации о срабатывании порогов сигнализации и служебной информации), а также 4 светодиодных индикатора единичных (зеленый «норм», желтый «нспр», синего «Rx/Tx», красного «спец»).

Газоанализаторы выпускаются в 2-х исполнениях, отличающихся градуировкой на определяемый компонент (метан или пропан).

Газоанализаторы обеспечивают выходные сигналы:

• - показания встроенного светодиодного дисплея (в % НКПР);

• - унифицированный аналоговый выходной токовый сигнал постоянного тока (4-20) мА;

• - цифровой, RS-485, протокол Modbus™;

• - 4 релейных выхода типа «сухой контакт» (ALM1, ALM2 и НЕИСПРАВНОСТЬ: нормально открытый и нормально закрытый).

Газоанализатор обеспечивает выполнение следующих основных функций:

• - непрерывное измерение содержания определяемых компонентов;

• - формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА;

• - формирование выходного цифрового сигнала RS-485, протокол Modbus™;

• - формирование релейных выходных сигналов.

Газоанализаторы могут применяться в качестве самостоятельных измерительных преобразователей, а также в составе измерительных систем (измерительных каналов) утвержденного типа, допущенных к применению на территории РФ.

Газоанализаторы выполнены во взрывозащищенном исполнении по ГОСТ 30852.0-2002, вид взрывозащиты "взрывонепроницаемая оболочка" по ГОСТ 30852.12002 и «искробезопасная цепь уровня «ib» по ГОСТ 30852.10-2002, маркировка взрывозащиты 1Exd[ib]IICT4X.

Корпус газоанализатора имеет степень защиты от доступа к опасным частям, попадания внешних твёрдых предметов и воды IP67/65 по ГОСТ 14254, где:

• - IP67 - корпус газоанализатора без учёта пробоотборного отсека и датчика (сенсора);

• - IP65 - пробоотборный отсек и датчик (сенсор).

Внешний вид газоанализатора приведен на рисунке 1, места размещения пломб - на рисунке 2. Нанесение знака поверки на газосигнализатор не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом шелкографии на табличку, размещаемую на боковой стороне корпуса газоанализатора.

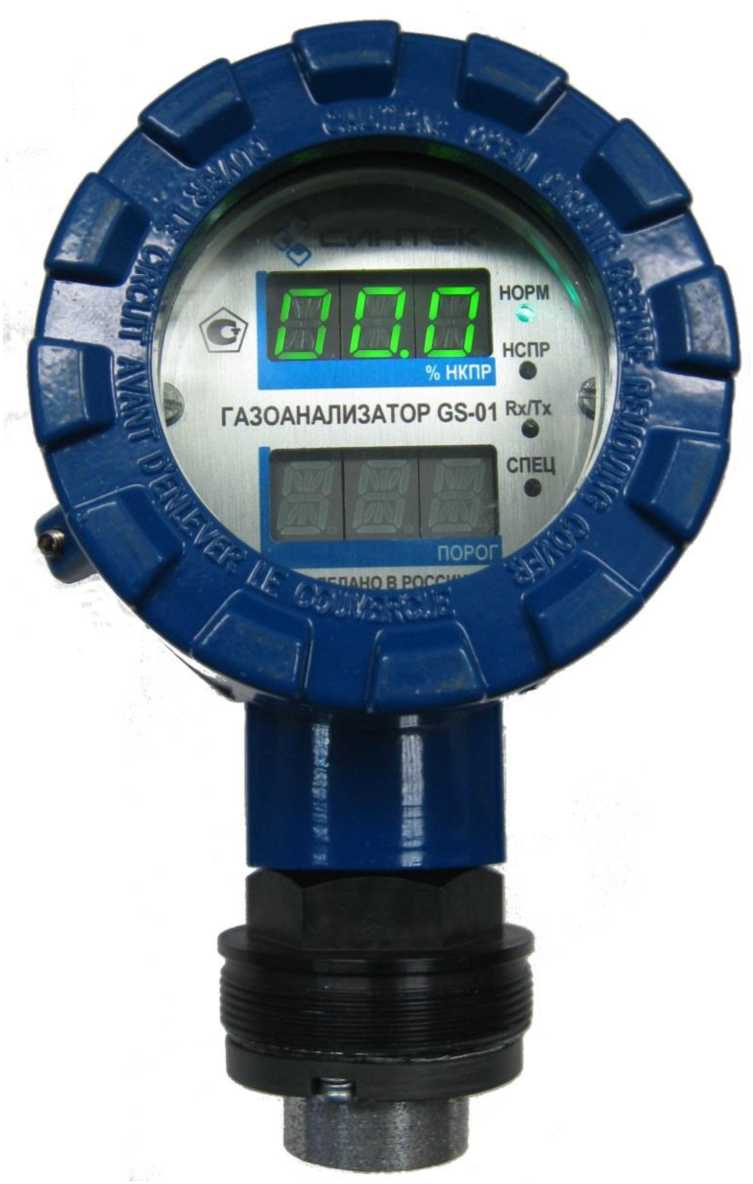

Рисунок 1 - Газоанализатор оптический GS-01 (без кабельных вводов)

пломбировки крепления

Место

винта фиксирующего датчик

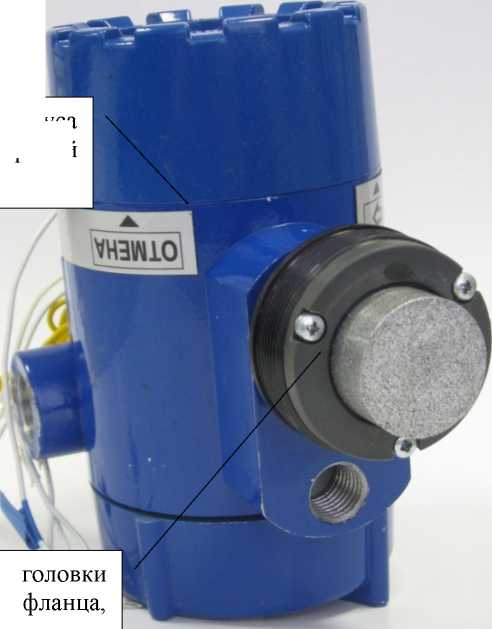

Рисунок 2 - Места размещения пломб

Место пломбировки корпуса газоанализатора (стык верхней крышки и корпуса)

Газоанализаторы имеют встроенное программное обеспечение разработанное изготовителем специально для решения задач измерения концентраций горючих газов и паров в воздухе.

ПО газоанализаторов обеспечивает следующие основные функции:

• - обработку и передачу измерительной информации от первичного измерительного преобразователя;

• - формирование выходного аналогового сигнала (4 - 20) мА;

• - формирование цифрового выходного сигнала RS485;

• - формирование релейных выходных сигналов;

• - самодиагностику аппаратной части газоанализатора;

• - настройку нулевых показаний и чувствительности газоанализатора, задание порогов срабатывания сигнализации.

ПО газоанализатора реализует следующие расчетные алгоритмы:

• 1) вычисление значений довзрывоопасной концентрации определяемого компонента по данным от первичного измерительного преобразователя;

• 2) вычисление значений выходного аналогового сигнала;

• 3) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;

• 4) непрерывную самодиагностику аппаратной части газоанализатора.

ПО газоанализаторов идентифицируется посредством отображения номера версии на дисплее при включении электрического питания или по запросу через меню.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

данные ПО

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077— 2014.

Метрологические и технические характеристики

• 1) Диапазоны измерений, пределы допускаемой основной погрешности для газоанализаторов приведены в таблице 2.

  широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности нормированы только для смесей, содержащих только один горючий компонент.

  при

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности

Примечания:

• 1) Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002.

• 2) Ввиду того, что газоанализаторы обладают чувствительностью

2) Пределы допускаемого изменения выходного сигнала газоанализаторов течение 60 сут. (долговременная стабильность по

Таблица 3

3) Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры, давления и влажности окружающей среды в пределах рабочих условий эксплуатации приведены в таблице 4.

- в диапазоне температур от минус 60 до минус 25 ^оС

- в диапазоне температур св. минус 25 до плюс 60 ^оС

• 9) Габаритные размеры корпуса газоанализатора с кабельными вводами, мм, не более:

- высота

- ширина

- глубина

• 10) Масса газоанализатора, кг, не более

• 11) Полный средний срок службы, лет

• 12) Средняя наработка на отказ, ч 25 000

Условия эксплуатации

1) Диапазон температуры окружающей среды, ^oC

Примечания:

- при подаче электрического питания при температуре не ниже минус 25 ^oC;

- скорость изменения температуры не более 20 °С/ч.

• 2) Относительная влажность при 40 °C, %

• 3) Диапазон атмосферного давления, кПа

Знак утверждения типа

Знак утверждения типа наносится методом шелкографии на табличку, размещаемую на боковой стороне корпуса газоанализатора, и на титульный лист Руководства по эксплуатации типографским методом.

Комплектность средства измерений

Комплект поставки газоанализатора оптического GS-01 приведён в таблице 5.

Таблица 5

Методика измерений приведена в документе «Газоанализаторы оптические GS-01. Руководство по эксплуатации» ВКПЕ.413311.001РЭ.

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схема для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ТУ 4215-001-89877517-2014 Газоанализаторы оптические GS-01. Технические условия.

Общество с ограниченной ответственностью «Синтек» (ООО «Синтек») ИНН 5261066968

Адрес: 603105, г. Нижний Новгород, ул. Ошарская, д. 77А, п. 8

(831) 422-11-33, (831) 306-72-00, факс (831) 422-11-34

Е-mail info@sintek-nn.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский  научно-исследовательский  институт

метрологии имени Д.И. Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел.: (812) 251-76-01, факс: (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru,

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.
