№266 от 10.02.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 646752
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 266 от 10.02.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
10 февраля 2025 г.
266
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Z * >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель руководителя
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « _0 » ф_1_эа_>1____2025 г. № ____
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
7. |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Мультиметры |
В7-61 |
14539-95 |
Раздел 14 «Методика поверки» КМСИ. 411252. 016 ТО |
МП 14539-95 «Государственная система обеспечения единства измерений. Мультиметры В7- 61. Методика поверки.» |
Общество с ограниченной ответственностью «РИП-Импульс» (ООО «РИП-Импульс»), г. Краснодар |
ФБУ «Краснодарский ЦСМ», г. Краснодар |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 266
Лист № 1
Всего листов 6
Регистрационный № 14539-95
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мультиметры В7-61
Назначение средства измеренийМультиметры В7-61 предназначены для измерения основных электрических величин: токов, сопротивления
напряжения и силы постоянного и переменного синусоидального постоянному току, а также для проверки р-n переходов.
собой настольный назначения. Принцип
представляет прибор общего измеряемой электрической величины с последующим преобразованием его
Мультиметр В7-61 (далее прибор) многофункциональный цифровой измерительный действия прибора основан на преобразовании в нормированное напряжение постоянного тока в цифровой код.
Преобразование измеряемых напряжения или силы тока в нормированное напряжение постоянного тока осуществляется посредством входного делителя напряжения или токового шунта, на калиброванном сопротивлении которого выделяется падение напряжения, пропорциональное измеряемой силе тока, а также преобразователя напряжения переменного тока в напряжение постоянного тока U ~ / U_ (при измерении напряжения или силы переменного синусоидального тока).
Основным функциональным узлом прибора является аналого-цифровой преобразователь (АЦП) двухтактного интегрирования, осуществляющий преобразование нормированного напряжения постоянного тока, поступающего на вход АЦП, в цифровое значение измеряемой электрической величины с выводом информации на индикатор.
Измерение сопротивления постоянному току АЦП производит посредством измерения отношения падений напряжения на измеряемом и образцовом сопротивлениях, соединенных последовательно между собой и источником тока.
Прибор выполнен в миниатюрном герметичном пластмассовом корпусе, состоящем из двух деталей: корпуса и крышки, скрепленных винтами. В корпусе расположен отсек для батареи питания и вставки плавкой.
Для обеспечения герметизации прибора между корпусом и крышкой помещена резиновая прокладка.
Буквенно-цифровое обозначение типа, состоящее из букв русского алфавита и арабских цифр, знак утверждения типа, товарный знак предприятия-изготовителя нанесены в доступном для чтения месте на крышке прибора методом шелкографии, обеспечивающим сохранность информации в течение всего срока службы прибора, и внесены в формуляр прибора типографским способом.
Заводской номер прибора, однозначно идентифицирующий каждый экземпляр средства измерений, и год выпуска в виде цифрового обозначения, состоящего из арабских цифр, нанесены в доступном для чтения месте на корпусе прибора методом гравировки, обеспечивающим сохранность информации в течение всего срока службы прибора, и вносятся в формуляр прибора способом, принятым предприятием-изготовителем.
В целях недопущения несанкционированного доступа к элементам регулировки, влияющим на метрологические характеристики прибора (включая показатели точности), предусмотрено пломбирование прибора мастичной пломбой предприятия-изготовителя, а также мастичной пломбой с оттиском клейма поверителя в углублениях на корпусе прибора.
Фотография прибора с указанием мест нанесения буквенно-цифрового обозначения типа, знака утверждения типа, товарного знака предприятия-изготовителя представлена на рисунке 1.
Фотография прибора с указанием мест нанесения заводского номера, года выпуска и мест пломбирования представлена на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения буквенно-цифрового обозначения типа
Место нанесения товарного знака предприятия-изготовителя
Рисунок 1 - Фотография прибора с указанием мест нанесения буквенно-цифрового обозначения типа, знака утверждения типа, товарного знака предприятия-изготовителя

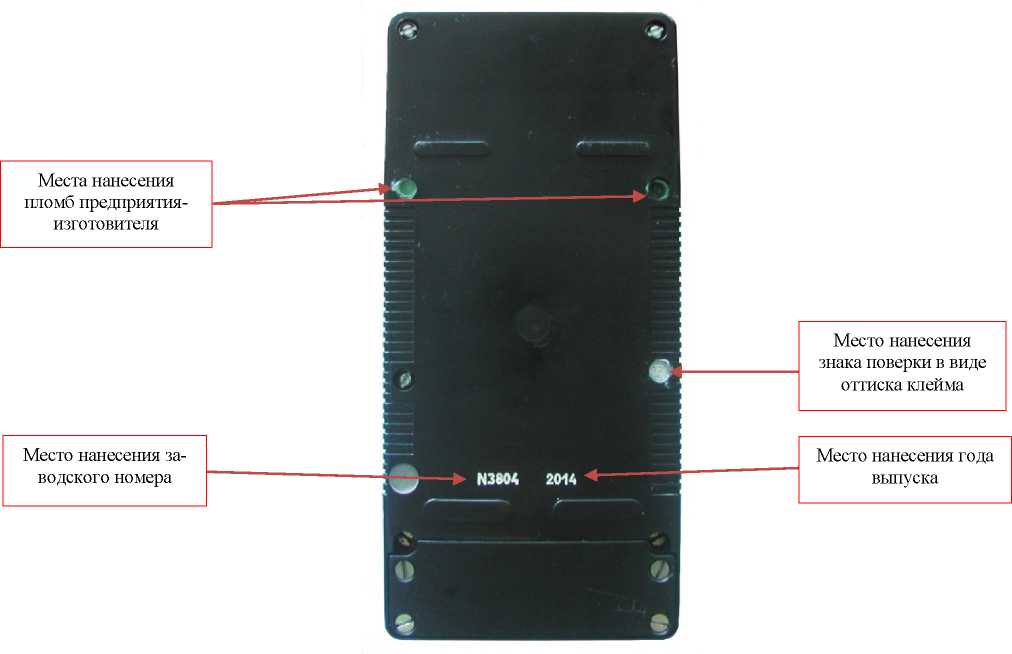

Рисунок 2 - Фотография прибора с указанием мест нанесения заводского номера, года выпуска и мест пломбирования
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики, % |
|
Пределы допускаемой основной погрешности измерения напряжения постоянного тока в диапазоне измерений от 1^10-4 до 1^103 В включ. на пределах измерений: 200 мВ; 2000 мВ; 20 В; 200 В; 1000 В |
±[0,4+0,2-(Un/Ux-1)] ±[0,2+0,1-(Un/Ux-1)] ±[0,3+0,2-(Un/Ux-1)] |
|
Пределы допускаемой основной погрешности измерения напряжения переменного синусоидального тока частотой от 20 до 40 Гц включ. в диапазоне измерений от 1^10-3 до 750 В включ. на пределах измерений: 2000 мВ; 20 В; 200 В (при Кг не более 2,5 %); 750 В (при Кг не более 4,0 %) |
±[2,5+0,6-(Un/Ux-1)] ±[4,0+1,5-(Un/Ux-1)] |
|
Пределы допускаемой основной погрешности измерения напряжения переменного синусоидального тока частотой от 40 Гц до 1 кГц включ. в диапазоне измерений от 1^10-3 до 750 В включ. на пределах измерений: 2000 мВ; 20 В; 200 В (при Кг не более 1,0 %); 750 В (при Кг не более 2,5 %) |
±[1,0+4,0-(Un/Ux-1)] ±[2,5+1,0-(Un/Ux-1)] |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики,% |
|
Пределы допускаемой основной погрешности измерения напряжения переменного синусоидального тока частотой св. 1 до 20 кГц включ. в диапазоне измерений от 1^10-3 до 200 В включ. на пределах измерений: 2000 мВ; 20 В; 200 В (при Кг не более 2,0 %) |
±[2,0+0,6-(Un/Ux-1)] |
|
Пределы допускаемой основной погрешности измерения напряжения переменного синусоидального тока частотой св. 20 до 100 кГц включ. в диапазоне измерений от 1^10-3 до 20 В включ. на пределах измерений: 2000 мВ; 20 В (при Кг не более 6,0 %) |
±[6,0+1,5-(Un/Ux-1)] |
|
Пределы допускаемой основной погрешности измерения сопротивления постоянному току в диапазоне измерений от 1^10-4 до 2^103 кОм включ. на пределах измерений: 200 Ом; 2000 Ом; 20 кОм; 200 кОм; 2000 кОм |
±[0,5+0,2-(Rn/Rx-1)] |
|
Пределы допускаемой основной погрешности измерения силы постоянного тока в диапазоне измерений от 1^10-2 до 1^104 мА включ. на пределах измерений: 20 мА; 200 мА; 10 А |
±[0,5+0,2-(In/Ix-1)] ±[1,0+0,4-(In/Ix-1)] |
|
Пределы допускаемой основной погрешности измерения силы переменного синусоидального тока частотой от 20 до 40 Гц включ. в диапазоне измерений от 1^10-2 до 1-10 4 мА включ. на пределах измерений: 20 мА; 200 мА (при Кг не более 2,5 %); 10 А (при Кг не более 4,0 %) |
±[2,5+0,6-(In/Ix-1)] ±[4,0+1,5-(In/Ix-1)] |
|
Пределы допускаемой основной погрешности измерения силы переменного синусоидального тока частотой от 40 Гц до 1 кГц включ. в диапазоне измерений от 1^10-2 до 1-10 4 мА включ. на пределах измерений: 20 мА; 200 мА (при Кг не более 1,5 %); 10 А (при Кг не более 2,5 %) |
±[1,5+0,4-(In/Ix-1)] ±[2,5+1,0-(In/Ix-1)] |
|
Пределы допускаемой основной погрешности измерения силы переменного синусоидального тока частотой св. 1 до 10 кГц включ. в диапазоне измерений от 1^10-2 до 200 мА включ. на пределах измерений: 20 мА; 200 мА (при Кг не более 2,0 %) |
±[2,0+0,6-(In/Ix-1)] |
|
Примечания
| |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры прибора, мм, не более |
191x90x41 |
|
Масса прибора, кг, не более |
0,65 |
|
Наработка на отказ прибора, ч, не менее |
55000 |
Знак утверждения типа наносится на крышку прибора методом шелкографии и вносится в формуляр прибора типографским способом.
Комплектность средства измеренийСведения о методиках(методах) измерений
Методика измерения напряжения и силы постоянного и
Таблица 3 - Комплектность
|
Обозначение |
Наименование |
Количество |
Примечание |
|
КМСИ.411252.017 |
Мультиметр В7-61 |
1 | |
|
Запасные части и принадлежности (ЗИП) | |||
|
ИСМК.301547.006* |
Ремень |
1 |
Для работы в полевых условиях |
|
КМСИ.323361.018 |
Футляр |
1 | |
|
Хв4.266.005 |
Щуп игольчатый |
2 |
«4.266.005» |
|
Хв4.853.172 |
Кабель |
1 |
Черный **, «К3» |
|
Хв4.853.172-01 |
Кабель |
1 |
Красный**, «К4» |
|
ОЮ0.480.003 ТУ-Р |
Вставка плавкая ВП1-1В 0,25 А 250 В |
2 | |
|
Эксплуатационная документация | |||
|
КМСИ.411252.016 РЭ |
Мультиметр В7-61 Руководство по эксплуатации |
1 | |
|
КМСИ.411252.016 ФО |
Мультиметр В7-61. Формуляр |
1 | |
|
* По отдельному заказу. ** Цвет корпуса контактов. | |||
переменного синусоидального токов, а также сопротивления постоянному току описана в разделе 9 «Порядок работы» документа «КМСИ.411252.016 РЭ. Мультиметр В7-61. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
КМСИ. 411252. 016 ТУ «Мультиметр В7-61. Технические условия».
Изготовительответственностью
«РИП-Импульс»
Общество с ограниченной (ООО «РИП-Импульс»)
Адрес: 350072, г. Краснодар, ул. Московская, д. 5 Телефон:(861) 252-32-12; факс (861) 299-63-77
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае и Республике Адыгея» (ФБУ «Краснодарский ЦСМ»)
Адрес: 350040, г. Краснодар, ул. Айвазовского, д. 104а
Телефон (факс): (861)233-76-50, (861) (233-85-86)
E-mail: info@krasnodarcsm.ru
Web-сайт: www.krasnodarcsm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311581.
