МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

10 февраля 2025 г.

267

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов к настоящему приказу.

средств

измерений,

прилагаемые

  • 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

сведения, предоставления утвержденным приказом Российской Федерации

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р. Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




№ п/

_1_

1.

Наименова-

ние типа

Обозна-

чение типа

Код характера произ-вод-ства

Рег. Номер

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии __2025 г. № ___
от « ю »
Сведения об утвержденных типах средств измерений

Зав. номер(а)

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал

между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

2

3

Система из-

Обозна-

мерений ко-

чение

личества и

отсут-

параметров нефтегазоводяной смеси на ДНС За-падно-Салымского месторождения

ствует

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

5

94597-25

_________6

17008

Общество с ограниченной ответственностью «Метрология и Авто-

матизация» (ООО «Метрология и Автоматизация»), г. Самара

Общество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН Юганскнефтегаз»), Ханты-Мансийский автономный округ - Югра, г. Нефтеюганск

___9

ОС

10

ВЯ.10.1708

162.00 МП «ГСИ. Си-

стема измерений количества и параметров нефте-газоводяной смеси на ДНС Западно-Салымско-го место-

11

1 год

12

13

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Преобразователи индуктивные

BG PK-

01

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

94598-25

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Общество с ограниченной ответственностью «Реновация» (ООО

Общество с ограниченной ответственностью «Реновация» (ООО

ОС

рождения. Методика поверки» МП 203

28-2024 «ГСИ.

Преобразователи ин-

1 год

Общество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН Юганскнефтегаз»), Ханты-Мансийский

ФБУ «Тюменский ЦСМ», г. Тюмень

14

11.09.2024

автономный округ - Югра, г. Нефтеюганск

Общество с ограниченной ответственностью «Реновация» (ООО

ФГБУ «ВНИИМС», г.

Москва

11.09.2024

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

«Реновация»), г. Санкт-Петербург

«Реновация»), г. Санкт-Петербург

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

ОС

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Системы автоматического контроля сбросов воды

САК-СВ

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

94599-25

0001, 0002

Общество с ограниченной ответственностью «Энер-гоКонструк-торское Бюро» (ООО «Энерго КБ»), Челябинская обл., г. Магнитогорск

Общество с ограниченной ответственностью «Энер-гоКонструк-торское Бюро» (ООО «Энерго КБ»), Челябинская обл., г. Магнитогорск

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Резервуар стальной вертикальный цилиндрический

РВС-

3000

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

94600-25

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Публичное

Публичное

акционерное

акционерное

общество

общество

«Акционерная

«Акционерная

компания Во-

компания Во-

стокнефтеза-

стокнефтеза-

водмонтаж»

водмонтаж»

(ПАО «АК

(ПАО «АК

ВНЗМ»), г.

ВНЗМ»), г.

Уфа

Уфа

ОС

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

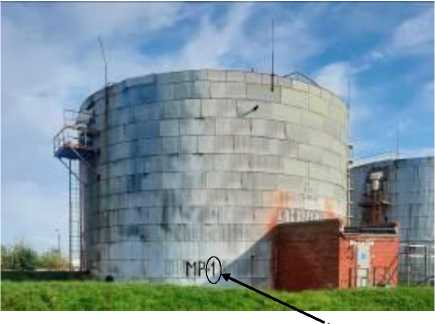

Резервуары стальные вертикальные цилиндрические

РВС-

2000

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

94601-25

1, 2

Общество с ограниченной ответственностью «Тру-бострой» (ООО «Тру-бострой»), Республика Татарстан, г.

Общество с ограниченной ответственностью «Тру-бострой» (ООО «Тру-бострой»), Республика Татарстан, г.

ОС

дуктивные BG PK-01. Методика поверки» мп-

549.310556 -2024 «ГСИ. Системы ав-томатиче-ского контроля сбросов воды САК-СВ. Методика по

верки» РМГ 1052010 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские теп-лоизолиро-ванные. Методика поверки геометрическим методом»

ГОСТ

8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Ме-

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

1 год

«Реновация»), г. Санкт-Петербург

Общество с ограниченной ответственностью «Энер-гоКонструк-торское Бюро» (ООО «Энерго КБ»), Челябинская обл., г. Магнитогорск

5 лет

5 лет

«БашРТС-Стерлитамак» филиал общества с ограниченной ответственностью «Башкирские распределительные тепловые сети» («БашРТС-Стерлитамак» филиал ООО «БашРТС»), г. Уфа________

Общество с ограниченной ответственностью «Тру-бострой» (ООО «Тру-бострой»), Республика Татарстан, г.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Западно

Сибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск

ФБУ «ЦСМ им. А.М. Муратши-на в Республике Башкортостан», г. Уфа

ФБУ «ЦСМ им. А.М. Муратши-на в Республике Башкортостан», г. Уфа

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

30.08.2024

22.10.2024

28.10.2024

Набережные

Челны

Набережные

Челны

тодика поверки»

Набережные

Челны

6.

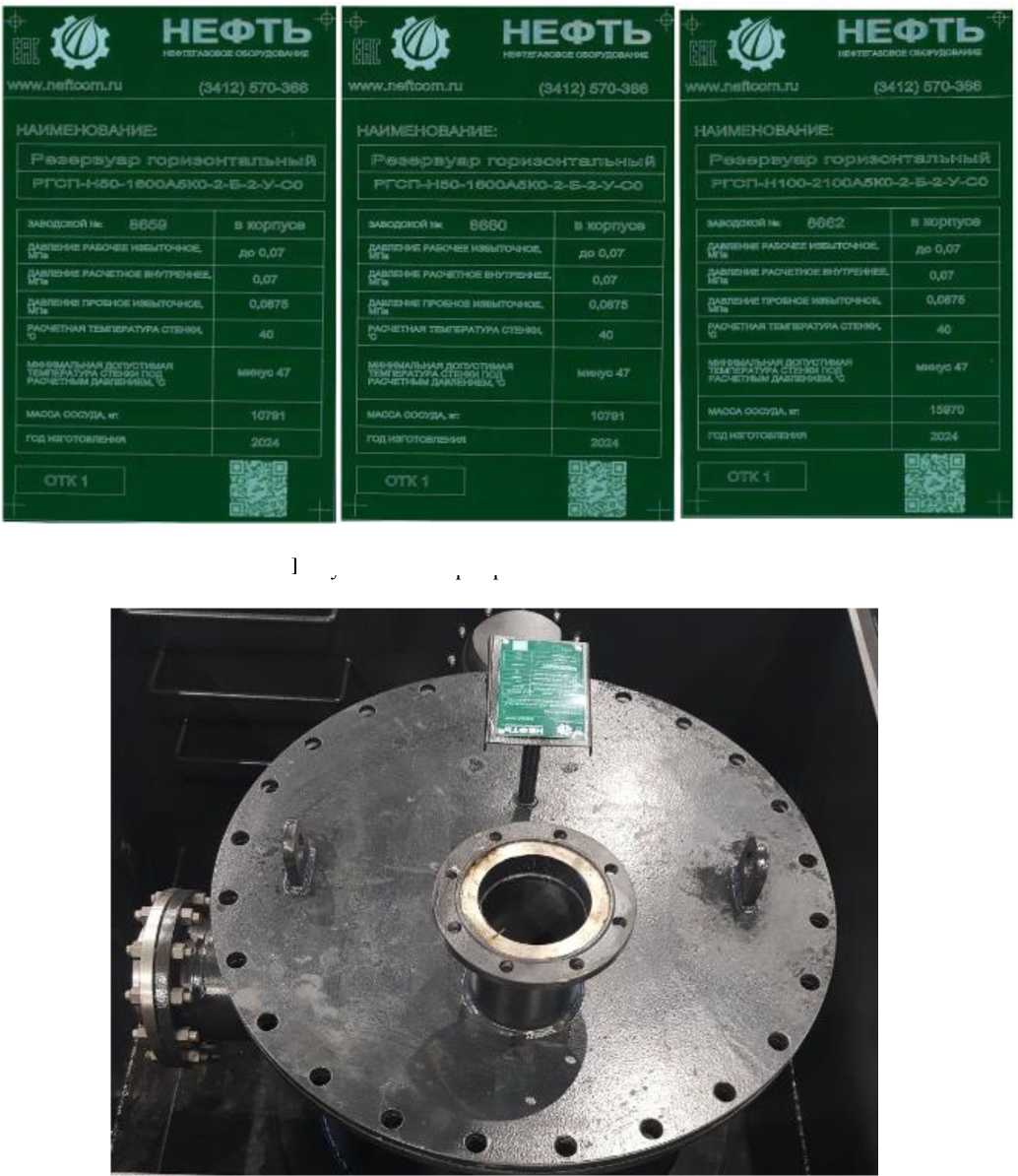

Резервуары горизонтальные

РГСП

Е

94602-25

модификация

РГСП-Н50-

1600А5К0-2-Б-2-У-

С0 с заводскими номерами 8659, 8660; модификация

РГСП-Н100-

2100А5К0-2-Б-2-У-

С0 с заводским номером 8662

Общество с ограниченной ответственностью «Нефть» (ООО «Нефть»), г.

Москва

Общество с ограниченной ответственностью «Нефть» (ООО «Нефть»), г.

Москва

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «Нефть» (ООО «Нефть»), г. Москва

ООО «Метро-

КонТ», г. Казань

21.11.2024

7.

Полуприцеп-цистерна

Eurotank

ET-39-6

Е

94603-25

YF912V24S8504968

8

Eurotank OY,

Финляндия

Eurotank OY,

Финляндия

ОС

ГОСТ 8.600-2011 «ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки»

1 год

Индивидуальный предприниматель Говоров Александр Николаевич (ИП Говоров А.Н.), Ленинградская обл., г. Бокситогорск

ООО фирма «Метролог», г. Казань

20.11.2024

8.

Полуприцеп-цистерна

Eurotank

ET-39-6

Е

94604-25

YF912V24B650495

63

Eurotank OY,

Финляндия

Eurotank OY,

Финляндия

ОС

ГОСТ 8.600-2011 «ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки»

1 год

Общество с ограниченной ответственностью «Транс

Танкер» (ООО «Транс Танкер»), Санкт-

Петербург

ООО фирма «Метролог», г. Казань

22.11.2024

9.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-25

Е

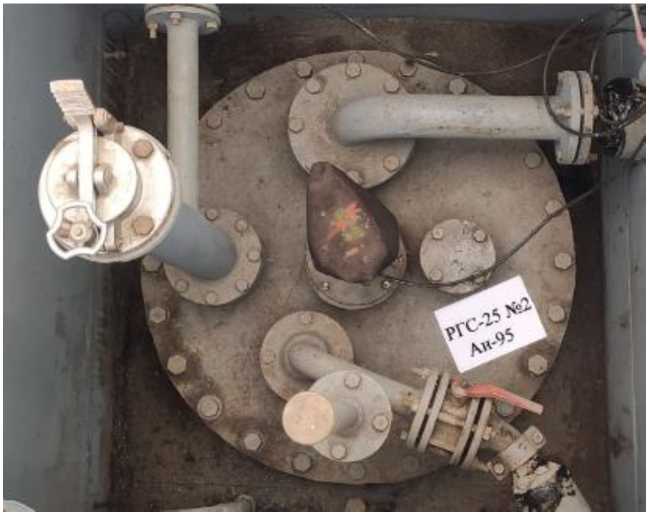

94605-25

1, 2, 3,4

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г.

Казань

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г.

Казань

ОС

ГОСТ

8.346-2000 «ГСИ. Резервуары стальные горизонтальные

цилиндри-

5 лет

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ООО «Метро-

КонТ», г. Казань

22.11.2024

ческие.

Методика поверки»

1О.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-25

Е

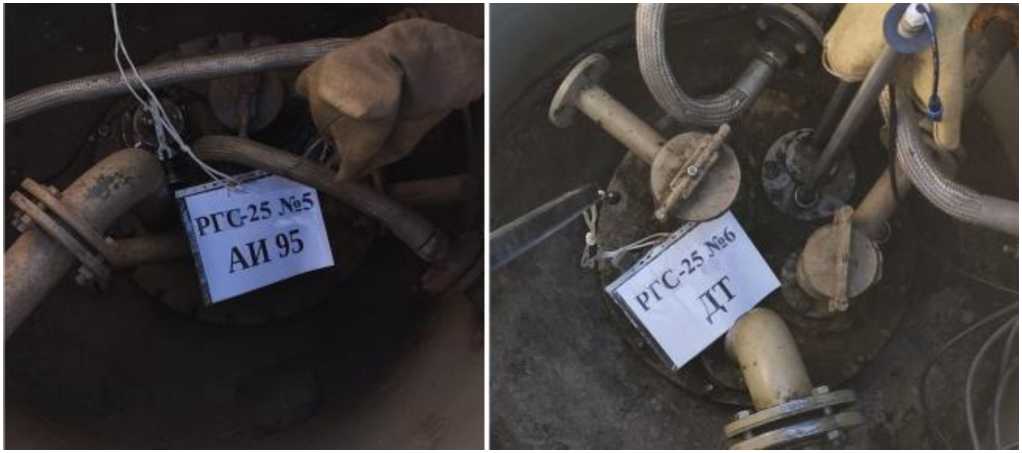

94606-25

1, 2, 3, 4, 5, 6

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС»

(ООО «ТАИФ-

НК АЗС»), г. Казань

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ООО «Метро-

КонТ», г. Казань

22.11.2024

11.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

Е

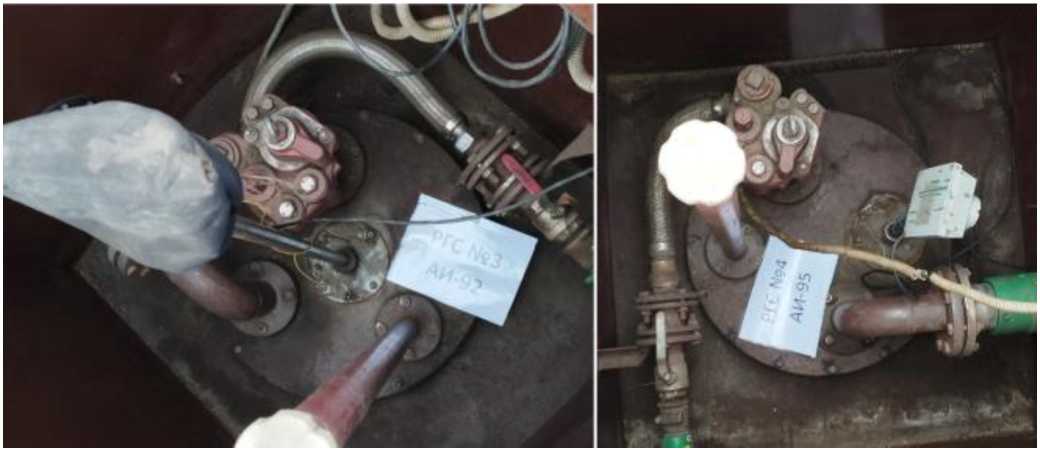

94607-25

модификация РГС-

60 зав. №№ 1, 3;

модификация РГС-

70 зав. № 2

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС»

(ООО «ТАИФ-

НК АЗС»), г. Казань

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ООО «Метро-

КонТ», г. Казань

22.11.2024

12.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-50

Е

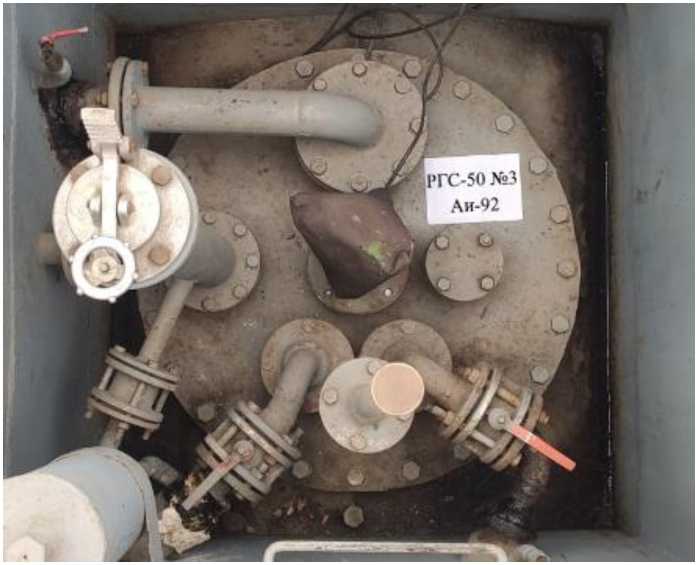

94608-25

1, 2, 3,4

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г.

Казань

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС»

(ООО «ТАИФ-

НК АЗС»), г. Казань

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ООО «Метро-

КонТ», г. Казань

22.11.2024

13.

Резервуары стальные горизонтальные ци-

линдриче-

РГС

Е

94609-25

модификация РГС-30 зав. № 4; модификация РГС-40 зав. № 2; модификация РГС-50 зав.

Общество с

ограниченной ответственностью «ТАИФ-

НК АЗС»

Общество с

ограниченной ответственностью «ТАИФ-

НК АЗС»

ОС

ГОСТ

8.346-2000 «ГСИ. Резервуары стальные

5 лет

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

ООО «Метро-

КонТ», г. Казань

22.11.2024

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

ские

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

№ 5; модификация РГС-60 зав. № 3; модификация РГС-

70 зав. № 1

(ООО «ТАИФ-НК АЗС»), г.

Казань

(ООО «ТАИФ-НК АЗС»), г.

Казань

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

ОС

горизонтальные

14.

Резервуары стальные

горизонтальные ци-линдриче-ские

15.

Весы элек-

тронные

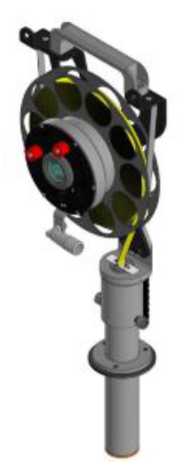

Измерители уровня трехфункциональные

РГС

ЕТ

ПРА-

МЕР-РТ

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

94610-25

94611-25

94612-25

модификация РГС-20 зав. № 4; модификация РГС-25 зав. №№ 2, 5; модификация РГС-30 зав. № 1; модификация РГС-50 зав.

№ З

ET-A2000H зав. № 086260; ET-A200H зав. № 086258; ЕТ-

А20КН зав. № 086257; ЕТ-В3000 зав. № 086743; ЕТ-

В1000 зав. № 086742; ЕТ-МЗКР зав. № 087314; ЕТ-M15K-R зав. № 087З12; ЕТ-M30KP-TK зав. № 087313

ПРАМЕР-РТ-35м зав. №24009,

ПРАМЕР-РТ-15м

зав. №24030

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

цилиндри

ческие.

Методика поверки» ГОСТ

8.346-2000

«ГСИ. Ре-

зервуары стальные

горизонтальные

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

5 лет

(ООО «ТАИФ-НК АЗС»), г.

Казань

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Общество с ограниченной ответственностью «ПетВес» (ООО «Пет-Вес»), г. Санкт-Петербург

Общество с ограниченной ответственностью «ПетВес» (ООО «Пет-Вес»), г. Санкт-Петербург

ОС

цилиндрические.

Методика поверки» ГОСТ

OIML R 76-1-2011 «Весы не-

автомати-

ческого действия. Часть 1.

Метроло

гические и

техниче-

1 год

Общество с ограниченной ответственностью «Метрология и Авто-

Общество с ограниченной ответственностью «Метрология и Авто-

ОС

матизация» (ООО «Метро-

матизация» (ООО «Метро-

ские требования. Испытания. (Приложение ДА)»

МП-525

2024 «ГСИ.

Измерители уровня трехфунк-циональ-ные ПРА-

1 год

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Общество с ограниченной ответственностью «ПетВес» (ООО «Пет-Вес»), г. Санкт-Петербург

Общество с ограниченной ответственностью «Метрология и Авто-

матизация» (ООО «Метро-

ООО «Метро-КонТ», г. Казань

ООО «НИЦ «ЭНЕРГО», г. Москва

ООО

«ПРОММАШ ТЕСТ Метрология», г. Чехов, Московская обл.

22.11.2024

11.11.2024

16.07.2024

логия и Автоматизация»), г.

Самара

логия и Автоматизация»), г.

Самара

МЕР-РТ.

Методика

поверки»

логия и Автоматизация»), г.

Самара

17.

Расходомеры многофазные

ПРА-

МЕР

С

94617-25

22026, 23054

Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»), г.

Самара

Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»), г.

Самара

ОС

НА.ГНМЦ. 0686-22 МП «ГСИ. Расходомеры многофазные ПРАМЕР. Методика поверки»

4 года

Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»), г. Самара

АО «Нефтеав-томатика», г.

Казань

27.05.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 7

Регистрационный № 94617-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры многофазные ПРАМЕР

Назначение средства измерений

Расходомеры многофазные ПРАМЕР (далее - МФР) предназначены для измерений массового расхода и массы жидкости в составе нефтегазоводяной смеси (скважинной жидкости), массового расхода и массы жидкости в составе нефтегазоводяной смеси (скважинной жидкости) без учета воды, объемного расхода и объема газа в составе нефтегазоводяной смеси (скважинной жидкости), приведенных к стандартным условиям.

Описание средства измерений

Принцип действия МФР основан на использовании комбинации трубы Вентури и гамма-фракциомера. При прохождении потока смеси в трубе Вентури возникает перепад давления, что позволяет измерять полный массовый расход потока, а Гамма-фракциомер предоставляет данные о соотношении фракций смеси. Для измерения абсолютного (избыточного) и дифференциального давления и температуры потока используют датчики давления или многопараметрический датчик с термопреобразователем сопротивления.

Измерительно-вычислительный комплекс (далее - ИВК) производит расчёт расходов фракции на основе комплексной физической модели, учитывающей особенности многофазного потока и регистрирует накопленные за интервал времени замера значения массы нефтегазоводяной смеси, воды и объёма попутного нефтяного газа.

Гамма-фракциомер содержит закрытый радионуклидный источник (далее - ЗРИ) и вместе с спектрометром предназначен для непрерывного измерения концентрации компонентов и плотности нефтегазоводяной смеси в измерительной секции (далее - ИС).

В состав МФР входят:

  • - ИС;

  • - ИВК.

В состав ИС входят:

  • - гамма-фракциомер;

  • - спектрометр;

  • - труба Вентури;

  • - датчики абсолютного (избыточного) давления, перепада давления, температуры или многопараметрический датчик.

В состав ИВК входят:

  • - шкаф автоматики с промышленным компьютером;

  • - программное обеспечение (далее - ПО ИВК).

ИВК является универсальным и может использоваться с любой ИС. ИВК предусматривает параллельный режим работы двух МФР. ИВК одного из МФР является ведущим, второго - ведомым. Ведущий ИВК объединяет данные с обоих МФР и производит обмен информацией с системой управления верхнего уровня.

МФР изготавливается в трех типоразмерах, отличающихся друг от друга диаметрами входных патрубков и внутренними диаметрами трубы Вентури. Типоразмеры приведены в таблице 2.

Пломбировка с целью ограничения доступа к местам настройки не предусмотрена.

Заводской номер и знак утверждения типа наносится на маркировочную табличку фотохимическим способом по технологии металлографии. Формат заводского номера -цифровой. Место расположение маркировочной таблички - на наружной поверхности шкафа ИВК, ИС и/или коробки спектрометра. Общий вид маркировочной таблички приведен на рисунке 3.

Возможность нанесения знака поверки на МФР отсутствует.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Место крепления маркировочной таблички

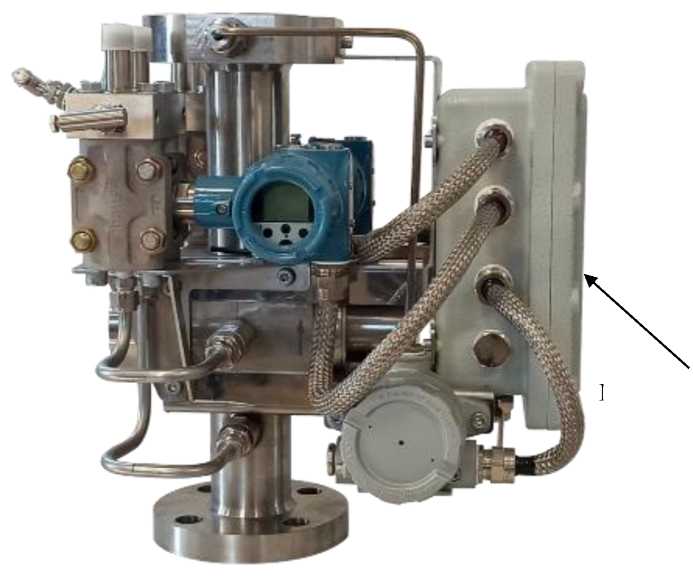

Рисунок 1 - Общий вид ИС МФР ПРАМЕР

с указанием места крепления маркировочной таблички

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

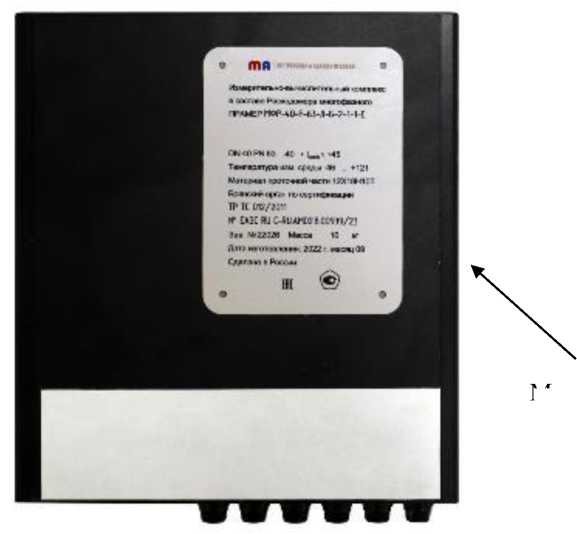

Рисунок 2 - Общий вид ИВК МФР ПРАМЕР с указанием места крепления маркировочной таблички

Место крепления маркировочной таблички

Измерительная секция в составе Расходомера многофазного ПРАМЕР МФР-40-Р-63-Д-Б-2-1-1-Е с маркировкой езре1возаи|ить< 1Ех IIВ Т4 Gb X

DN40PN63 -40 Изтй<+45 Температура иэм. среды-46 .. *121 Материал протокной части 12Х18Н10Т Бртскии орган по свртиф»1кации ТР ТС 012/2011

N* ЕАЭС RU C-RU.AN02.B.00939/23

Зав М 22026 Масса 66 кг

I

пз

о

5 с ф з; I ф с: ш то Q. С то I

Ил.»ерительно-вьмислительнын комплекс в составе Расходомера многофазного ПРАМЕР МФР-40-Е-65-а-Ь-2-1-1-£

Дата изготовления: 2022 г. месяц 09 Сделано в России

1х 111

DN40PN63 -40

Т^\(п&раг/ра иам. среды -46   *121

Материал проточной части 12Х18Н10Т Брянский орган по сертификации ТР ТС 012/2011

№ ЕАЗС RU C-RU.AM02.B.00939/23

Зав. №22026 Масса 10 кг

Дата изготовления; 2022 г. месяц 09 Сделано в России

Н1[   ®

Рисунок 3 - Общий вид маркировочной таблички для ИС и ИВК МФР ПРАМЕР

Программное обеспечение

Программное обеспечение (далее - ПО) МФР состоит из ПО ИВК и сервисного ПО, устанавливаемого на персональном компьютер обслуживающего персонала.

ПО ИВК является метрологически значимым и обеспечивает:

- сбор и обработку данных от гамма-фракциомера в корпусе с трубой Вентури, датчиков давления и температуры, внешнего влагомера (опционально);

  • - хранение измеренных и рассчитанных величин;

  • - формирование и хранение отчетов;

    (переключателем

  • - взаимодействие с запорной арматурой замерной установки скважин многоходовым (далее - ПСМ);

  • - расчет метрологических параметров по математической модели;

  • - обмен информацией (в том числе метрологически значимой) с системой управления верхнего уровня по протоколам Modbus RTU, Modbus TCP/IP, OPCUA.

Сервисное ПО не является метрологически значимым и обеспечивает:

  • - интерфейс для конфигурации МФР;

  • - поиск и представление измеренных, рассчитанных величин, отчетов;

  • - формирование PVT-таблиц для МФР;

  • - взаимодействие с МФР по Ethernet.

Ограничение доступа к метрологически значимой части ПО в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажениям результатов измерений, обеспечивается путем ограничения доступа к системе обработки и хранения информации, установки паролей и ограничения доступных функций для персонала, а также ведением журнала с фиксацией времени и описанием производимых манипуляций.

Идентификационные данные ПО ИВК указаны в таблице 1.

Т а б л и ц а 1 - Идентификационные данные ПО ИВК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MPFM GO

Номер версии (идентификационный номер) ПО

1.1.Х.Х

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

не используется

Х.Х - является изменяемой частью ПО и не относится к метрологически значимой части ПО

Уровень защиты ПО ИВК от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические и технические характеристики

Метрологические и основные технические характеристики МФР указаны в таблицах 2 и 3.

Т а б л и ц а 2 - Метрологические характеристики МФР

Наименование характеристики

Значение

Диапазон измерений массового расхода жидкости в составе нефтегазоводяной смеси, т/ч 1)

не более 324

Диапазон измерений объёмного расхода попутного нефтяного газа в рабочих условиях в составе нефтегазоводяной смеси, м31)

от 0,42 до 2096

Пределы допускаемой относительной погрешности измерений массы и массового расхода жидкости в составе нефтегазоводяной смеси, %

±2,5

Пределы допускаемой относительной погрешности измерений массы жидкости в составе нефтегазоводяной смеси без учёта воды при содержании воды в нефтегазоводяной смеси (в объёмных долях) 1), не более:

  • - от 0% до 70%

  • - св. 70% до 95%

  • - св. 95%

±6

±15

не нормируется

Продолжение таблице 2

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений объёма и объемного расхода попутного нефтяного газа в составе нефтегазоводяной смеси, приведённых к стандартным условиям, %

±5

1) Указан общий для всей линейки МФР диапазон измерений. Диапазон измерений зависит от давления в трубопроводе. Диапазон измерений для конкретного экземпляра МФР приведен в эксплуатационной документации.

Т а б л и ц а 3 - Технические

МФР

Наименование характеристики

Значение

Номинальный диаметр входного патрубка, мм

40       80       125

Номинальное давление, МПа, не более

201)

Объёмное содержание воды в нефтегазоводяной смеси, %

от 0 до 100 включ.

Объёмное содержание попутного нефтяного газа в нефтегазоводяной смеси в рабочих условиях, %

от 0 до 100 включ.

Максимальная вязкость дегазированной нефтегазоводяной смеси, мПа^с, не более

2000

Давление нефтегазоводяной смеси, МПа

от 0,5 до 20,0

Температура нефтегазоводяной смеси, °С

от -46 до +121

Температура окружающей среды, °С

от -40 до +45

Допустимое содержание сероводорода в нефтегазоводяной смеси, %, не более

7

Допустимое    содержание    углекислого    газа    в

нефтегазоводяной смеси, %, не более

3

Степень защиты оболочки корпуса ИС по ГОСТ 14254-2015 (IEC 60529:2013)

IP65

Потребляемая электрическая мощность, Вт, не более

500

Обобщённая маркировка взрывозащиты защищённого оборудования согласно ГОСТ 31610.0 2019

1Ex IIB T4 Gb X

Напряжение питания переменного тока, В

230±23

Напряжение питания постоянного тока ИС, В

24

Г абаритные размеры измерительной секции, мм, не более

1000x1000x1600

Г абаритные   размеры   измерительно-вычислительного

комплекса, мм, не более

350x800x1300

Масса измерительной секции, кг, не более

350

Масса измерительно-вычислительного комплекса, кг, не более

200

1) Указано номинальное давление для всей линейки МФР. Номинальное давление для конкретного экземпляра МФР приведен в эксплуатационной документации.

Т а б л и ц а 4 - Показатели надежности

Наименование характеристики

Значение

Срок службы, лет, не менее,

35

Наработка на отказ, ч, не менее

131400

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации МФР типографским способом и на маркировочную табличку МФР лазерным методом или методом типографической печати.

Комплектность средства измерений

Т а б л и ц а 5 - Комплектность МФР

Наименование

Обозначение

Количество

Расходомер многофазный

ПРАМЕР

1 шт.

ПО сервисное

MPFM SM

1 шт.

Комплект запасных частей, инструментов и принадлежностей (ЗИП)

-

1 шт.

Руководство по эксплуатации

МАГУ.407249.002 РЭ

1 шт.

Комплект эксплуатационной документации на составные МФР

-

1 шт.

Методика поверки

-

1 шт.

Комплект монтажных частей1)

-

1 шт.

Комплект для прочистки импульсных линий1)

-

1 шт.

1) по заказу

Сведения о методиках (методах) измерений

приведены в приложении А руководства по эксплуатации МАГУ.407249.002 РЭ «Расходомеры многофазные ПРАМЕР. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (подпункт 6.2.1 и пункт 6.5);

ГОСТ Р 8.1016-2022 ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования;

ГОСТ Р 8.1004-2021 ГСИ. Системы измерений количества и параметров нефти и нефтегазоводяной смеси и измерительные установки. Метрологические и технические требования;

МАГУ.407249.002 ТУ Расходомеры многофазные ПРАМЕР. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»)

ИНН 6330013048

Юридический адрес: 443013, Самарская обл., г. Самара, ул. Киевская, д. 5а

Изготовитель

Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»)

ИНН 6330013048

Юридический адрес: 443013, Самарская обл., г. Самара, ул. Киевская, д. 5а

Адреса мест осуществления деятельности:

446200, Самарская обл., г. Новокуйбышевск, ул. Промышленная, уч. 48-В, стр. 1;

446200, Самарская обл., г. Новокуйбышевск, ул. Промышленная, уч. 48-В, стр. 2;

446200, Самарская обл., г. Новокуйбышевск, ул. Промышленная, уч. 46, стр. 1;

446200, Самарская обл., г. Новокуйбышевск, ул. Промышленная, уч. 46, стр. 2

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 6

Регистрационный № 94597-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения

Назначение средства измерений

Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения (далее - СИКНС) предназначена для измерения массы нефтегазоводяной смеси и массы нетто нефти.

Описание средства измерений

Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси, с помощью счётчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счётчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси и массу нетто нефти по реализованному в нем алгоритму.

Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:

  • 1) Блок измерительных линий (БИЛ).

  • 2)  Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.

  • 3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

Состав СИКНС представлен в таблице 1.

Таблица 1 - Состав СИКН

Наименование и тип средства измерений

Место установки

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Счетчики-расходомеры массовые Micro

Motion мод. CMF400

БИЛ

45115-16

Датчики давления Метран-150 мод. Метран-150TG

БИЛ, БИК

32854-13

Преобразователи измерительные

Rosemount 644

БИЛ, БИК

56381-14

Термопреобразователи сопротивления

Rosemount 0065

БИЛ, БИК

53211-13

Влагомеры сырой нефти ВСН-2 мод. ВСН-2-50-100

БИК

24604-12

Расходомеры-счетчики ультразвуковые

OPTISONIC 3400

БИК

57762-14

Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L)

СОИ

43239-15

В состав СИКНС входят показывающие средства измерений давления и температуры нефти утверждённых типов.

СИКНС обеспечивает выполнение следующих функций:

  • - прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;

  • - отбор объединённой пробы в соответствии с ГОСТ 2517-2012;

  • - поверку счётчиков-расходомеров массовых на месте эксплуатации без нарушения процесса измерений;

  • - контроль метрологических характеристик счётчиков-расходомеров массовых без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;

  • - определение массы нефтегазоводяной смеси по СИКНС в целом;

  • - косвенные измерения массы нетто нефти по СИКНС в целом.

Место расположения СИКНС: Салымское месторождения, управления подготовки и перекачки нефти, цех подготовки и перекачки нефти №5. Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно требований их описаний типа, МИ 3002-2006 и/или разработанной владельцем СИКНС инструкции. Заводской номер в виде цифрового обозначения нанесён методом лазерной гравировки на информационной табличке установленной на стене блок-бокса СИКНС. Нанесение знака поверки на СИКНС не предусмотрено. СИКНС присвоен заводской номер 17008.

Общий вид СИКНС представлен на рисунке 1.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

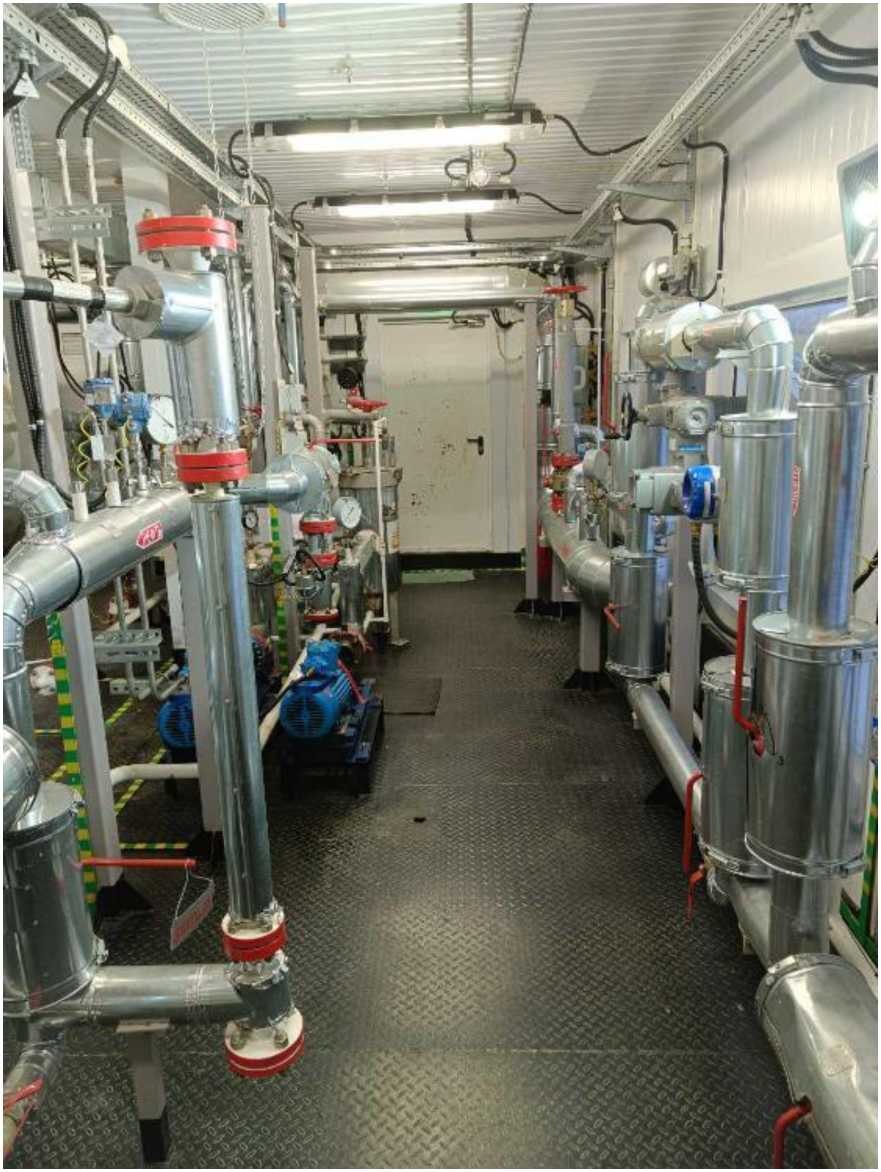

Рисунок 1 - Общий вид СИКНС

Программное обеспечение

Программное обеспечение (далее - ПО) СИКНС

представлено

встроенным прикладным ПО комплекса измерительно-вычислительного ОКТОПУС-Л (OCTOPUS-L) и АРМ оператора «ПЕТРОЛСОФТ(С)».

Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

ИВК

ОКТОПУС-

Л

АРМ оператора

«ПЕТРОЛСОФТ(С)»

Идентификационное наименование ПО

Formula.o

SIKNS.dll

TPULibrary.dll

Номер версии ПО

6.15

1.0.0.0

1.0.0.0

Цифровой идентификатор

ПО

5ED0C426

081AC2158C73492A

D0925DB1035A0E71

1B1B93573F8C9188

CF3AAFAA779395B

8

Алгоритм вычисления цифрового идентификатора

CRC32

MD5

MD5

Метрологические и технические характеристики

Таблица 3 -

Наименование характеристики

Значение

Диапазон измерений массового расхода, т/ч

от 49,9 до 400,0

Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, %, при содержании объёмной доли воды в измеряемой среде, %:

- при определении массовой доли воды в лаборатории: от 0 до 5 включ.

св. 5 до 15 включ.

св. 15 до 20 включ.

±1,0

±(0,15 ф*+0,25)

±(0,075 ф*+1,375)

- при использовании влагомера сырой нефти: св. 7 до 15 включ.

св. 15 до 35 включ.

св. 35 до 55 включ.

св. 55 до 65 включ.

св. 65 до 70 включ.

св. 70 до 90 включ

±(0,15 ф*+0,25) ±(0,075 ф*+1,375)

±(0,15 ф*-1,25) ±(0,3 ф*-9,5) ±10

±20

* - где ф - значение объемной доли воды в измеряемой среде, %.

Таблица 4 - Основные технические характеристики _____________Наименование характеристики____ Количество измерительных линий

Характеристики измеряемой среды:

- температура, °С

от +20 до +60

- давление в измерительной линии, МПа

от 1,2 до 4,5

- плотность обезвоженной дегазированной нефти при

температуре 20 °С, кг/м3

от 888,5 до 950,0

- плотность пластовой воды при температуре 20 °С, кг/м3

от 1001 до 1005

- объёмная доля воды в нефтегазоводяной смеси, %, не

более

90

- плотность газа, приведённая к стандартным условиям,

кг/м3

от 0,8 до 1,0

- объемная доля растворенного газа в нефтегазоводяной

смеси, м33, не более

20

- массовая доля механических примесей в обезвоженной

дегазированной нефти, %, не более

0,5

- массовая концентрация хлористых солей в обезвоженной

дегазированной нефти, мг/дм3, не более

500

непрерывный

Режим работы___________________

Условия эксплуатации:

Температура окружающего воздуха, °С

  • - для первичных преобразователей

  • - СОИ (ИВК и АРМ оператора)

_______Значение_______

2 (1 рабочая,

1 контрольная-резервная)

от +5 до +35 от +18 до +25

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование

Обозначение

Количество, экз./шт.

Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения

1 экз.

Инструкция по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в документе ВЯ-1790/2023 Инструкция. Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) на ДНС Западно-Салымского месторождения ООО «РН-Юганскнефтегаз»,

аттестованном ФБУ «Тюменский ЦСМ», свидетельство

об аттестации 1790/01.00248-2014/2023 от 07.12.2023.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.2.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН-Юганскнефтегаз»)

ИНН 8604035473

Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск ул. Ленина, стр. 26

Изготовитель

Общество с ограниченной ответственностью «Метрология и Автоматизация»

(ООО «Метрология и Автоматизация»)

ИНН 6330013048

Адрес: 443013, Самарская обл., г. Самара, ул. Киевская, д. 5А

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 500-532

E-mail: info@csm72.ru

Web-сайт: https://тцсм.рф

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 4

Регистрационный № 94598-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи индуктивные BG РК-01

Назначение средства измерений

Преобразователи индуктивные BG РК-01 (далее - преобразователи) предназначены для измерений линейных размеров.

Описание средства измерений

Принцип действия преобразователей основан на зависимости индуктивности катушки, размещенной в броневом ферритовом сердечнике, от величины переменного воздушного зазора между частями сердечника. Величина воздушного зазора определяется положением измерительного наконечника относительно основания измерительной головки. Пропорциональный изменению зазора ток катушки измеряется и преобразуется в цифровую форму. Выходной сигнал преобразователя передается на внешнее показывающее устройство.

Преобразователь содержит две измерительные головки, подключенные к конвертору. Каждая измерительная головка состоит из закрытого крышкой основания, на котором установлены: неподвижная часть сердечника с катушкой, плоскопружинный шарнир и закрепленный на шарнире держатель подвижной части сердечника. Держатель оснащен элементом для присоединения измерительного рычага.

Конвертор соединен с каждой измерительной головкой кабелем. Конвертор оснащен кабелем вывода измерительной информации по USB-каналу для программной обработки в соответствии с применением преобразователя.

Форма и размеры рычага и измерительного наконечника выбираются в зависимости от измерительной задачи.

Общий вид преобразователей приведен на рисунке 1.Общий вид измерительных головок приведен на рисунке 2.

Заводской номер преобразователя в формате цифрового обозначения, состоящего из арабских цифр, товарный знак   предприятия-изготовителя   указываются

на идентификационной табличке, размещаемой на крышке конвертора. Заводские номера в формате цифро-буквенного обозначения состоящего из арабских цифр и букв алфавита измерительных головок указываются на наклейках, размещаемых на измерительных головок.

русского крышках

Возможность нанесения знака поверки на средство измерений отсутствует.

доступа

Пломбирование корпуса преобразователей от несанкционированного не предусмотрено.

Место нанесения товарного знака

Место нанесения знака утверждения типа преобразователя

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Пре<115(юз<йатеп> инамкпиОный

Гойегъ ВС PK-G1

If ; • 2О?'.2 иоп “PPHotcmu»"

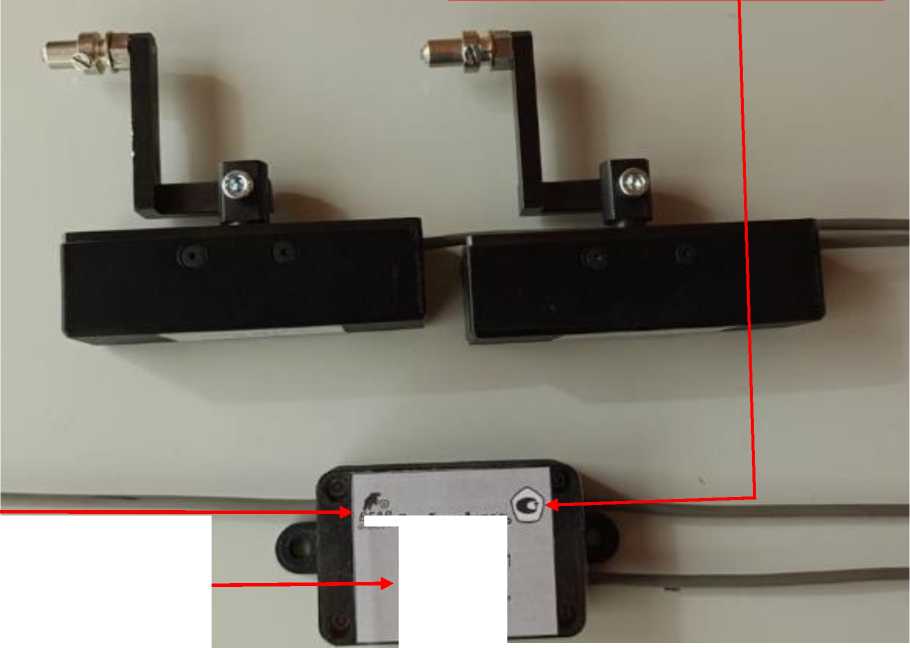

Место нанесения заводского номера преобразователя

- Общий вид преобразователя

Рисунок 1

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Место нанесения заводского номера измерительной головки

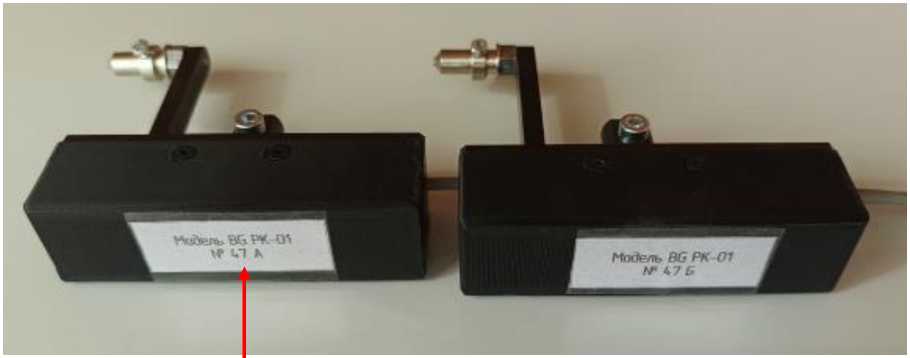

Рисунок 2 - Общий вид измерительных головок

Программное обеспечение

Метрологически значимое программное обеспечение (далее по тексту - ПО) преобразователей устанавливается в конвертор. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования преобразователей. Возможность идентификации ПО преобразователя не предусмотрена. Уровень защиты метрологически значимого ПО «высокий» в соответствии с Р 50.2.077-2014.

Прикладное ПО содержит программы чтения и отображения результатов измерений. Прикладное ПО не может быть изменено пользователем.

Уровень защиты прикладного ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные прикладного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные прикладного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

h detect

Номер версии (идентификационный номер) ПО

V 22.1.0 и выше

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение

Диапазон измерений, мкм

от -150 до +150

Пределы допускаемой абсолютной погрешности измерений, мкм*

±0,8

* пределы допускаемой абсолютной погрешности указаны при температуре окружающего воздуха от + 18 до + 22 °С и относительной влажности воздуха не более 80 %

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Размах показаний, мкм, не более

0,5

Шаг дискретности отсчета, мкм

0,1

Общий ход измерительного наконечника, мм, не менее

1,0

Измерительное усилие в середине диапазона показаний, Н

2±0,5

Габаритные размеры головки измерительной, мм, не более

- длина

96,0

- ширина

28,0

- высота

48,0

Масса преобразователя, г, не более

550

Параметры электрического питания:

- напряжение, В

5,0

Максимальная частота опроса преобразователя, Г ц

10

Условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +30

- относительная влажность воздуха, при температуре +25 оС, %, не более

80

Знак утверждения типа

наносится на крышку конвертора в виде наклейки и приведен на рисунке 1.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Кол-во

Преобразователь индуктивный

BG РК-01

1 шт.

USB флеш-накопитель с прикладным ПО

-

1 шт.

Переходник для закрепления измерительной головки на стойке С-1 с присоединительным диаметром 28 мм

-

1 шт.

Паспорт

РЕН90.00.00ПС

1экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Порядок работы» паспорта преобразователя.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;

Технические условия РЕН.90.00.00 ТУ «Преобразователи индуктивные BG РК-01».

Правообладатель

Общество с ограниченной ответственностью «Реновация» (ООО «Реновация»)

ИНН 7841071570

Юридический адрес: 191014, г. Санкт-Петербург, Саперный пер., д. 13, лит. А, помещ. 2Н

Изготовитель

Общество с ограниченной ответственностью «Реновация» (ООО «Реновация»)

ИНН 7841071570

Адрес: 191014, г. Санкт-Петербург, Саперный пер., д. 13, лит. А, помещ. 2Н

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Регистрационный № 94599-25

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматического контроля сбросов воды САК-СВ

Назначение средства измерений

Системы автоматического контроля сбросов воды САК-СВ предназначены для измерений показателей сбросов, сбора, обработки полученных с измерительных преобразователей, формирования и выдачи команд управления обогрева датчиков, а также для передачи данных во внешние информационные системы.

(далее - системы)

и хранения данных,

Описание средства измерений

Принцип действия систем определяется входящими в ее состав измерительными преобразователями.

Принцип действия при измерениях показателя рН основан на потенциометрическом методе.

Принцип действия при измерениях показателя химического потребления кислорода (ХПК) основан на регистрации спектра поглощения излучения исследуемой жидкостью в диапазоне длин волн от 200 до 710 нм.

Принцип действия при измерениях расхода основан на измерении методом акустической локации уровня протекающей в трубопроводе (канале) жидкости и пересчете его в соответствующее значение среднего расхода.

Принцип действия при измерениях электрического сопротивления чувствительного преобразование сигнала с чувствительного

основан на изменении изменении температуры и номинальной статической

температуры элемента при элемента с характеристикой преобразования Pt100 по ГОСТ 6651-2009 в унифицированный выходной сигнал постоянного тока от 4 до 20 мА.

Сигналы от первичных преобразователей в виде унифицированного сигнала силы постоянного тока от 4 до 20 мА передаются на модуль ввода, где подвергаются аналогово-цифровому преобразованию и далее передаются на контроллер в цифровом виде по интерфейсу RS-485 по протоколу Modbus RTU.

Системы устанавливаются стационарно на источниках загрязняющих стоков и являются многоканальными измерительными устройствами непрерывного действия. Конструктивно системы состоят из измерительных преобразователей, в таблице 1, которые располагаются в блок-боксе и в канале источника стоков. В блок-боксе располагаются шкаф с программируемым логическим модулем ввода и панелью оператора. В блок боксе обеспечивается температуры - обогрев и охлаждение. Расходомер-счетчик установлен в термочехлы и калиброван по сечению и скорости потока для конкретного профиля лотка по МИ 2220-13.

Система выполняет следующие основные функции:

- измерение показателя pH, показателя ХПК, температуры и объемного расхода;

приведенных загрязняющих контроллером,

поддержание обогреваемые

  • -    расчет сбросов воды за час;

  • -    расчет средних значений температуры воды, ХПК, рН за час;

  • -   хранение показателей сбросов - средних значений температуры воды, ХПК, рН за час;

  • -    настройки установок предаварийных и аварийных состояний;

  • -   контроль за работой системы;

  • -    сбор, обработку, хранение и передачу данных для архивирования и отображения на автоматизированном рабочем месте (далее - АРМ) оператора.

Системы разработаны в соответствии с Правилами создания и эксплуатации системы автоматического контроля выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ, утвержденными постановлением Правительства РФ от 13.03.2019 № 262.

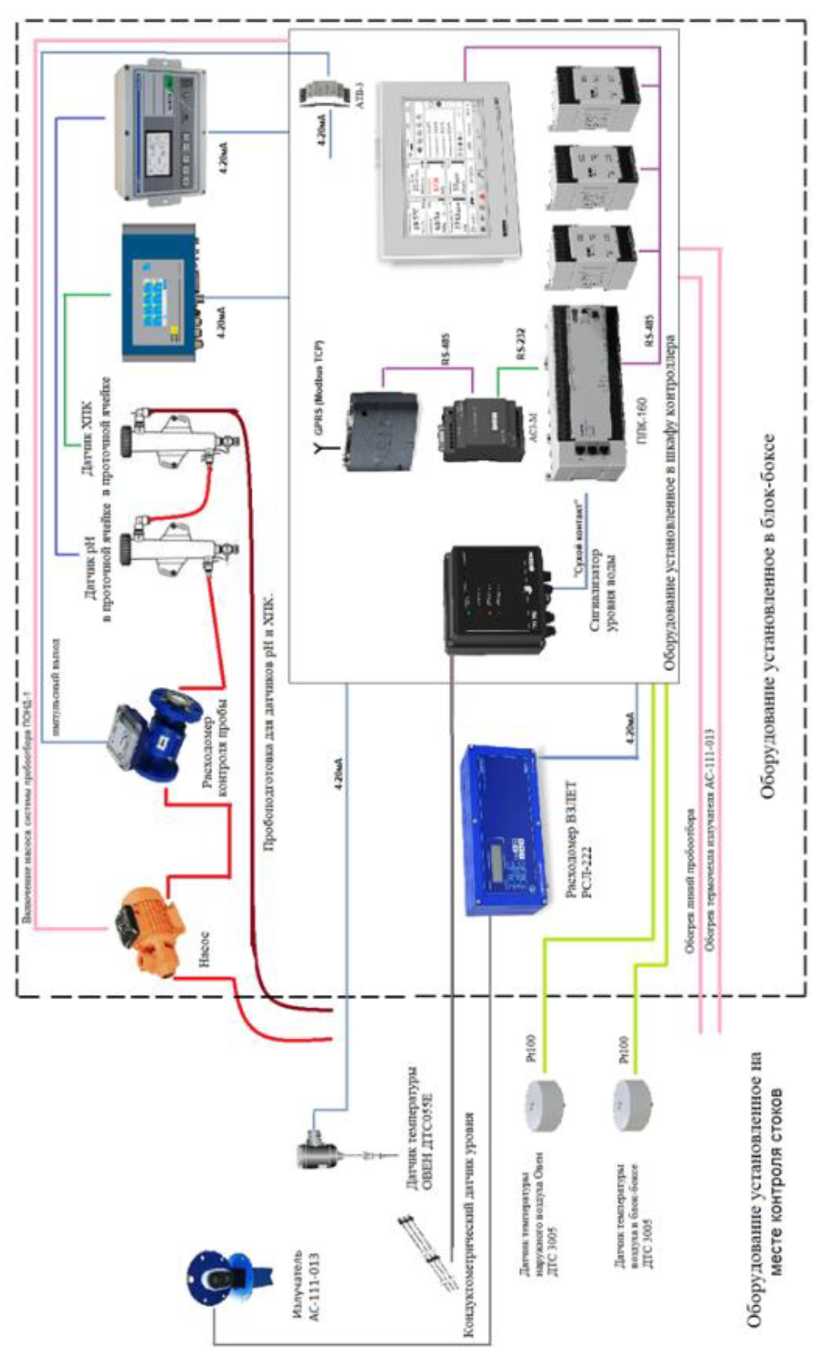

В состав системы входят средства измерений (далее - СИ), список которых приведен в таблице 1.

Таблица 1 - СИ, входящие в состав системы

Наименование

Тип СИ, модификация

Регистрационный номер1)

Преобразователь показателя pH

рН-метры МАРК-902 исполнения МАРК-902МП/1 с электродом ЭСК-10617/7

27453-16

Преобразователь показателя ХПК2)

Анализаторы жидкости промышленные GO Systemelektronik

83541-21

Преобразователь показателя ХПК2)

Анализаторы воды автоматические поточные ШАХ, мод. ШАХ-3

87960-23

Преобразователь температуры

Термопреобразователь сопротивления ДТС, модель 055

28354-10

Расходомер-счетчик

Расходомер-счетчик ультразвуковой «ВЗЛЕТ РСЛ» исполнения РСЛ-222

60777-15

Контроллер

Контроллер логический программируемый ПЛК160 или ПЛК210

48599-11

84822-22

Модуль ввода

Модуль аналогового ввода

МВ110

51291-12

Примечания:

  • 1)  - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

  • 2) - измерительный канал показателя ХПК комплектуется одним из двух вариантов анализатора

Пломбирование систем не предусмотрено. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, средства измерений, входящие в состав системы, пломбируются в соответствии с требованиями, изложенными в их описаниях типа.

Нанесение знака поверки на системы не предусмотрено.

Заводской номер наносится на маркировочной табличке методом лазерной гравировки в цифровом формате и указывается в паспорте типографским способом. Маркировочная табличка закреплена на стене блок-бокса.

Общий вид систем представлен на рисунке 1. Структурная схема систем представлена на рисунке 2. Вид маркировочной таблички приведен на рисунке 3.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Место нанесения маркировочной таблички

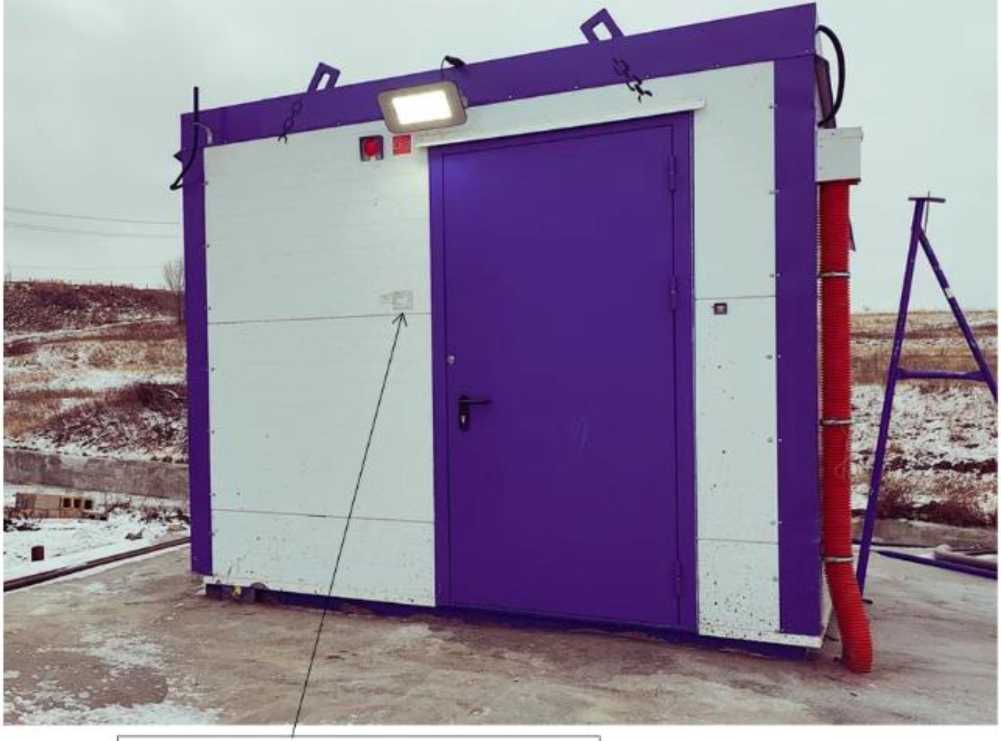

Рисунок 1 - Общий вид блок-бокса

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

43

s о н о

S о

S о

X о

§ к

н и

I

о к

о S сц

-aj ЭНЕРГО КБ ООО«ЭнсргоК<?ч1:труктор1:<ос Бюро»

ЭН:РГСКОЬС1РУГТОРСЬйе БСРО              ■л^^.'л-.епкЬ.гь

Место нанесения заводского номера

Система автоматического контроля сбросов воды САК-СВ

Место нанесения знака утверждения типа

Год выпуска;2Q23

ту 26.51-001-7546382?-23

Зов. N° 0001 Un 40ОВ f бОГц.

ИЗГОТОВЛЕНО В РОССИИ

Рисунок 3 - Внешний вид маркировочной таблички

Программное обеспечение

Программное обеспечение системы состоит из программного обеспечения (далее -ПО) измерительных преобразователей, входящих в состав системы, ПО контроллера и ПО АРМ оператора. Идентификационные данные программного обеспечения входящих в состав системы измерительных преобразователей приведены в описаниях типа на эти преобразователи.

и

незначимое внешнее

метрологически значимого ПО (встроенное) метрологически незначимого ПО (внешнее). Метрологически программное обеспечение Windows 10, CODESYS 3.5, «ОВЕН Конфигуратор» предназначено для отображения и архивирования информации, поступающей с контроллера. На целостность измерений, на обработку и сбор информации внешнее программное обеспечение не влияет.

Встроенное ПО технических средств изготовителями соответствующих технических

ПО системы состоит из

системы специально разработано средств и обеспечивает передачу измерительной информации в контроллер системы. Описание встроенного ПО технических средств системы приводится в описании типа каждого прибора.

Встроенное прикладное ПО программируемого логического контроллера производит прием, преобразование и обработку результатов измерений, является метрологически значимым. ПО логического контроллера реализует следующие расчетные алгоритмы:

  • -   обработку цифровых значений (результатов аналогового-цифрового преобразования модуля аналогового ввода) и преобразование их в именованные физические величины в соответствии с диапазонами преобразования измерительных преобразователей;

  • - расчет сбросов воды за час;

  • - расчет средних значений температуры воды, ХПК, рН за час;

  • - хранение показателей сбросов - средних значений температуры воды, ХПК, рН за час;

  • - настройки установок предаварийных и аварийных состояний;

  • - контроль за работой системы;

  • - сравнение результатов измерений с заданными пороговыми уставками;

  • - вывод информации на экран сенсорной панели;

  • - передача данных в системы верхнего уровня с помощью GSM модема. Идентификационные данные метрологически значимого программного обеспечения

приведены в таблице 2.

Таблица 2 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование модуля ПО

aisks

Номер версии (идентификационные номер) модуля ПО

не ниже 1.2.4

Цифровой идентификатор модуля ПО, рассчитанный по алгоритму md5 (RFCI32I)

-

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. В трехуровневая защита ПО.

системе действует

при нормировании

Влияние встроенного программного обеспечения учтено метрологических характеристик.

Метрологические и технические характеристики

систем приведены

Метрологические и основные технические характеристики в таблицах 3, 4.

Таблица 3 - Метрологические характеристики систем

Наименование характеристики

Значение

Диапазон измерений рН, ед. pH

от 0 до 12

Пределы абсолютной погрешности при измерении рН, ед. pH

±0,18

Диапазон измерений ХПК, мг/дм^

от 5 до 200

Пределы допускаемой абсолютной погрешности измерений ХПК, при использовании в составе систем анализатора GO Systemelektronik, мг/дм^

±(0,5+0,15-4) 1)

Пределы допускаемой абсолютной погрешности измерений ХПК, при использовании в составе систем анализатора ШАХ-3, мг/дм^ в диапазоне от 5 до 50 мг/дм^ включ.

в диапазоне св. 50 до 200 мг/дм^

±(0,5+0,30^H) 1) ±(0,5+0,25^4) 1)

Диапазон измерений температуры, °С

от -50 до +100

Пределы допускаемой приведенной2) погрешности измерений температуры, %

±0,55

Диапазон измерений расхода3), % от Qmax

от 0,03 до 100

Пределы допускаемой относительной погрешности при измерении расхода в диапазоне свыше 10 до 100 % от максимального расхода Qmax, %

±5

Пределы допускаемой приведенной4) погрешности при измерении расхода в диапазоне от 0,03 до 10 % включительно от максимального расхода Qmax, %

±5

Примечания:

  • 1) где H - измеренное значение ХПК, мг/дм3

  • 2) нормирующее значение для приведенной погрешности соответствует разности между максимальным и минимальным значением диапазона измерений

  • 3) значение максимального расхода определяется по формуле

Qmax  ^тах^^тах ' ^тах

где      - максимальная площадь сечения потока в лотке, м;

Rmax - максимальный гидравлический радиус, м;

- максимальный гидравлический уклон;

С - коэффициент Шези.

Расчет максимального расхода выполняется по методике МИ 2220-13 в зависимости от геометрических размеров лотка.

  • 4)  нормирующее значение для приведенной погрешности составляет 10% от максимального расхода Qmax

Таблица 4 - Основные технические характеристики систем

Наименование характеристики

Значение

Протокол передачи по каналам обмена данными с внешними информационными системами

Modbus TCP

Время хранения данных, лет, не менее

2

Номинальное фазное/линейное напряжение питания переменного тока, В

3x230/400

Рабочие условия эксплуатации в блок-боксе - температура окружающего воздуха, °С

от +15 до +25

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от -50 до +40

80

Таблица 5 - Показатели надёжности

Наименование характеристики

Значение

Среднее время наработки на отказ, ч

10000

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку методом лазерной гравировки.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система автоматического контроля сбросов воды в составе:

САК-СВ

1 шт.

Блок-бокс

ББ

1 шт.

Система пробоотбора непрерывного действия

ПОНД-1

1 шт.

Шкаф контроллера

ШК

1 шт.

Шкаф электроснабжения

ШЭ

1 шт.

Источник бесперебойного питания

ИБП

1 шт.

Документация в составе:

-

1 экз.

Паспорт

БНСВ.416200.001 ПС

1 экз.

Руководство по эксплуатации

БНСВ.416200.001 РЭ

1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации БНСВ.416200.001 РЭ, раздел 1.4 «Устройство и работа».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

Постановление Правительства Российской Федерации от 13 марта 2019 г. № 262 «Правила создания и эксплуатации системы автоматического контроля выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ»;

ТУ 26.51-001-75463829-23 Системы автоматического контроля сбросов воды САК-СВ Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ЭнергоКонструкторское (ООО «Энерго КБ»)

ИНН 7445026711

Юридический адрес: 455019, Челябинская обл., г. Магнитогорск, ул. д. 42, стр. 1

Телефон: +7 (3519) 24-38-35

Факс: +7 (3519) 24-38-35

E-mail: info@enkb.ru

Web-сайт: www.enkb.ru

Изготовитель

Общество с ограниченной ответственностью «ЭнергоКонструкторское (ООО «Энерго КБ»)

ИНН 7445026711

Адрес: 455019, Челябинская обл., г. Магнитогорск, ул. Кирова, д. 42, стр. 1

Телефон: +7 (3519) 24-38-35

Факс: +7 (3519) 24-38-35

E-mail: info@enkb.ru

Web-сайт: www.enkb.ru

Бюро»

Кирова,

Бюро»

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 3

Регистрационный № 94600-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-3000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-3000, (далее - резервуар), предназначен для измерений объёма нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуара основан на измерении объема нефтепродуктов в зависимости от уровня их наполнения.

Резервуар представляет собой металлический сосуд, состоящий из цилиндрической стенки, со стационарной крышей, имеющей уклон от центра к периферии.

Стенки, днище и кровля резервуара изготовлены из листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз, на противоположной стороне имеется смотровой люк.

Резервуар снабжен площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуара имеются смотровой (световой) люки и вентиляционные патрубки.

Резервуар стальной вертикальный цилиндрический РВС-3000, зав. № 1, расположен на территории котельного цеха № 10 «БашРТС-Стерлитамак» филиала ООО «БашРТС»: Башкортостан, г. Салават, ул. Индустриальная, 25».

Пломбирование резервуара стального вертикального цилиндрического РВС-3000 не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового значения, состоящего из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара и на паспорт типографским способом.

Общий вид резервуара представлен на рисунке 1.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

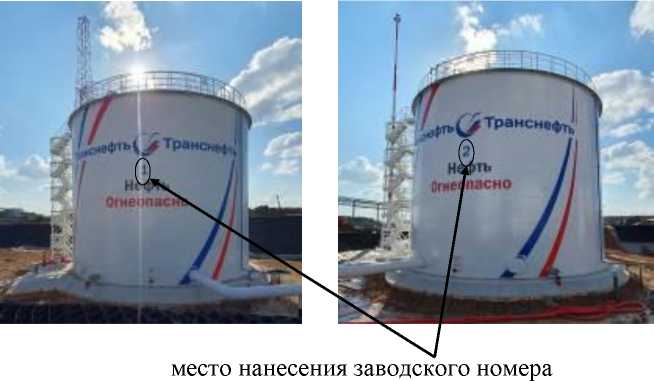

место нанесения заводского номера

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-3000 и места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

3000

Пределы допускаемой относительной погрешности определения вместимости, %

±0,20

Таблица 2 - Технические

Наименование характеристики

Значение

Габаритные размеры, мм

- диаметр

18980

- высота

11920

Условия эксплуатации:

- температура окружающего воздуха, °С

от -40 до +40

- атмосферное давление, кПа

от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-3000

1 шт.

Паспорт

-

1 экз.

Сведения о методиках измерений

приведены в п. 3 «Порядок работы» паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и при статических измерениях, массового и объемного расходов жидкости».

вместимости

Правообладатель

Публичное акционерное общество Востокнефтезаводмонтаж» (ПАО «АК ВНЗМ»)

ИНН 0277015293

Юридический адрес: 450064, г. Уфа, ул. Нежинская, д. 11/1

Телефон: +7 (347) 242-95-10

Факс: +7 (347) 260-99-18

E-mail: gta@akvnzm.ru

Web-сайт: http://www.vnzm.ru

«Акционерная

компания

Изготовитель

Публичное акционерное общество Востокнефтезаводмонтаж» (ПАО «АК ВНЗМ»)

ИНН 0277015293

Адрес: 450064, г. Уфа, ул. Нежинская, д. 11/1

Телефон: +7 (347) 242-95-10

Факс: +7 (347) 260-99-18

E-mail: gta@akvnzm.ru

Web-сайт: http://www.vnzm.ru

«Акционерная

компания

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний имени А.М. Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М. Муратшина в Республике Башкортостан») Адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59

Телефон/факс: 8 (347) 276-78-74

E-mail: info@bashtest.ru

Web-сайт: http://www.bashtest.ru

Уникальный номер записи в реестре аккредитованных лиц№ RA.RU.314570.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 3

Регистрационный № 94601-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-2000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-2000, (далее -резервуары), предназначены для измерений объёма нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

на измерении объема нефтепродуктов

металлический сосуд, состоящий крышей, имеющей уклон от центра

Принцип действия резервуаров основан в зависимости от уровня их наполнения.

Резервуары представляют собой из цилиндрической стенки, со стационарной к периферии.

Стенки, днище и кровля резервуаров изготовлены из листовой стали. В нижнем поясе стенки резервуаров имеется люк-лаз, на противоположной стороне имеется смотровой люк.

Резервуары снабжены площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуара имеются смотровой (световой) люки и вентиляционные патрубки.

Резервуары стальные вертикальные цилиндрические РВС-2000, зав. № 1, зав. № 2, расположены на территории ЛПДС «Калтасы» Арланского НУ АО «Транснефть-Урал», с. Кутерем, Калтасинский район, Республика Башкортостан».

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-2000 не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового значения, состоящего из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара и в паспорт типографским способом.

Общий вид резервуаров представлен на рисунке 1.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 1 - Общий вид и мест нанесения заводского номера

резервуаров стальных вертикальных цилиндрических РВС-2000

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики

Значение

Номинальная вместимость, м3

2000

Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), %

±0,20

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм

- высота резервуара

11920

- внутренний диаметр

15180

Условия эксплуатации:

- температура окружающего воздуха, °С

от -40 до +40

- атмосферное давление, кПа

от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-2000

2 шт.

Паспорт

-

2 экз.

Сведения о методиках измерений

приведены в п. 3 «Порядок работы» паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Трубострой» (ООО «Трубострой»)

ИНН 1650058345

Юридический адрес: 423810, Республика Татарстан, г. Набережные Челны,

Резервный пр-д, 51/2, эт. 3

Телефон: 8(8552) 92-60-26

E-mail: trubostroi@trubostroi.ru

Web-сайт: http://trubostroi.com

Изготовитель

Общество с ограниченной ответственностью «Трубострой» (ООО «Трубострой»)

ИНН 1650058345

Адрес: 423810, Республика Татарстан, г. Набережные Челны, Резервный пр-д, 51/2, эт. 3

Телефон: 8(8552) 92-60-26

E-mail: trubostroi@trubostroi.ru

Web-сайт: http://trubostroi.com

Испытательный центр

Федеральное бюджетное учреждение «Г осударственный региональный центр стандартизации, метрологии и испытаний им. А.М. Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М. Муратшина в Республике Башкортостан») Адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59

Телефон/факс: 8 (347) 276-78-74

E-mail: info@bashtest.ru

Web-сайт: http://www.bashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314570.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 5

Регистрационный № 94602-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные РГСП

Назначение средства измерений

Резервуары горизонтальные РГСП (далее - резервуары)  предназначены

для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с усеченно-коническими днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуаров РГСП - подземная.

модификациях:

8659, 8660,

Резервуары       изготовлены       в       следующих

РГСП-Н50-1600А5К0-2-Б-2-У-С0    с заводскими номерами

РГСП-Н100-2100А5К0-2-Б-2-У-С0 с заводским номером 8662.

Заводские номера в виде цифрового обозначения, состоящие из арабских цифр, идентифицирующие каждый экземпляр средства измерений, нанесены методом лазерной гравировки на маркировочные таблички резервуаров (рисунок 1). Маркировочные таблички крепятся к люкам резервуаров (рисунок 2).

Общий вид резервуаров приведен на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 2 - Место крепления маркировочных табличек

Рисунок 1 - Маркировочные таблички

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

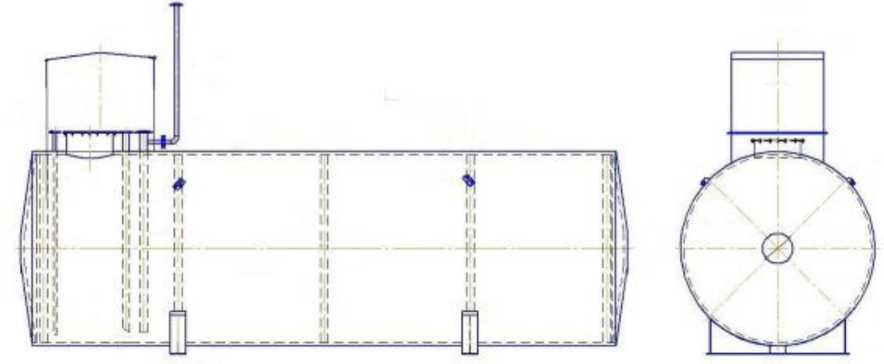

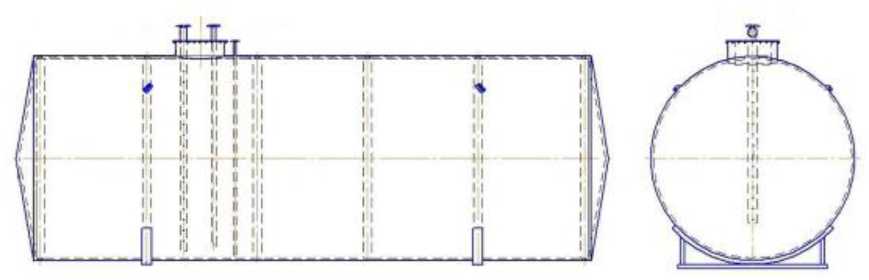

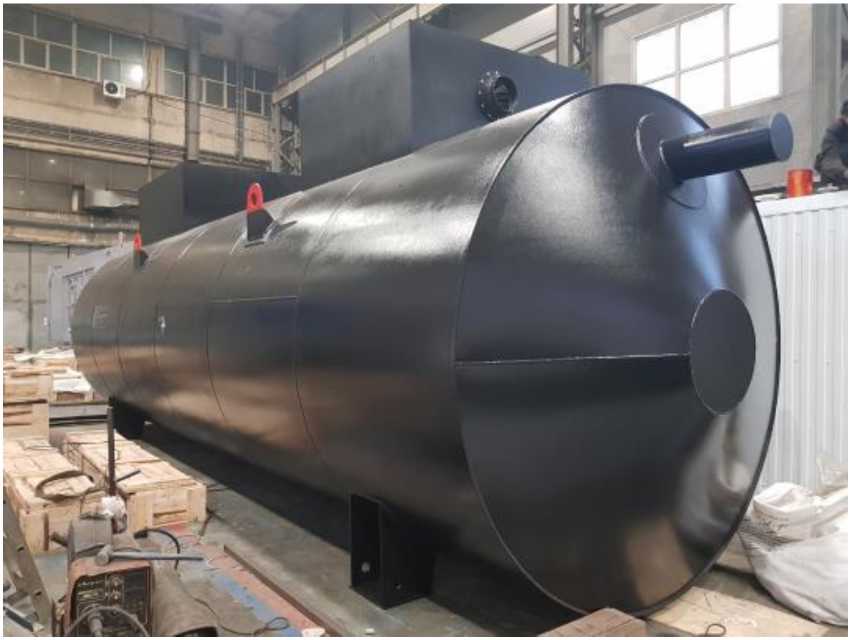

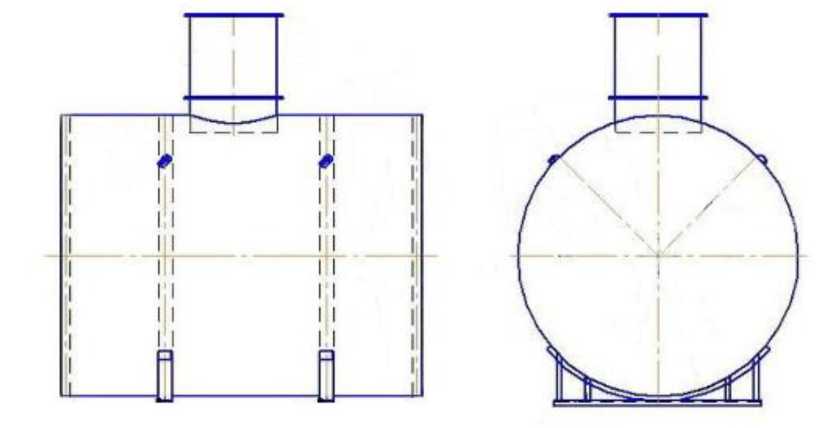

Рисунок 3 - Общий вид резервуаров РГСП

Пломбирование резервуаров РГСП не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики

Значение

РГСП-Н50-1600А5КО-2-

Б-2-У-С0

РГСП-Н100-2100А5КО-

2-Б-2-У-С0

Номинальная вместимость, м3

50

100

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Резервуар горизонтальный

РГСП-Н50-1600А5К0-2-Б-2-У-С0

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар горизонтальный

РГСП-Н100-2100А5К0-2-Б-2-У-С0

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Нефть» (ООО «Нефть») ИНН 1833050216

1-2-3, эт. 4,

Республика,

1-2-3, эт. 4,

Юридический адрес: 119119, г. Москва, Ленинский пр-кт, д. 42, к. ком. 24-26

Телефон/ факс: +7 (3412) 570-388

E-mail: info@neftcom.ru

Изготовитель

Общество с ограниченной ответственностью «Нефть» (ООО «Нефть») ИНН 1833050216

Адрес места осуществления деятельности: 426039, Удмуртская г. Ижевск, ул. Воткинское ш., д. 298

Юридический адрес: 119119, г. Москва, Ленинский пр-кт, д. 42, к. ком. 24-26

Телефон/ факс: +7 (3412) 570-388

E-mail: info@neftcom.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 4

Регистрационный № 94603-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна Eurotank ET-39-6

Назначение средства измерений

Полуприцеп-цистерна Eurotank ET-39-6 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.

ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоит из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.

Каждая секция ППЦ оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

  • - съемную крышку горловины с заливным люком и дыхательным клапаном;

  • - клапан донный;

  • - кран шаровой;

  • - рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.

Общий вид полуприцеп-цистерны Eurotank ET-39-6 зав. № YF912V24S85049688 и схема пломбировки представлены на рисунках 1-2.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

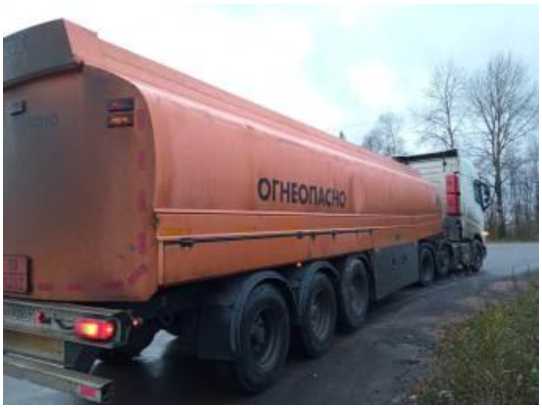

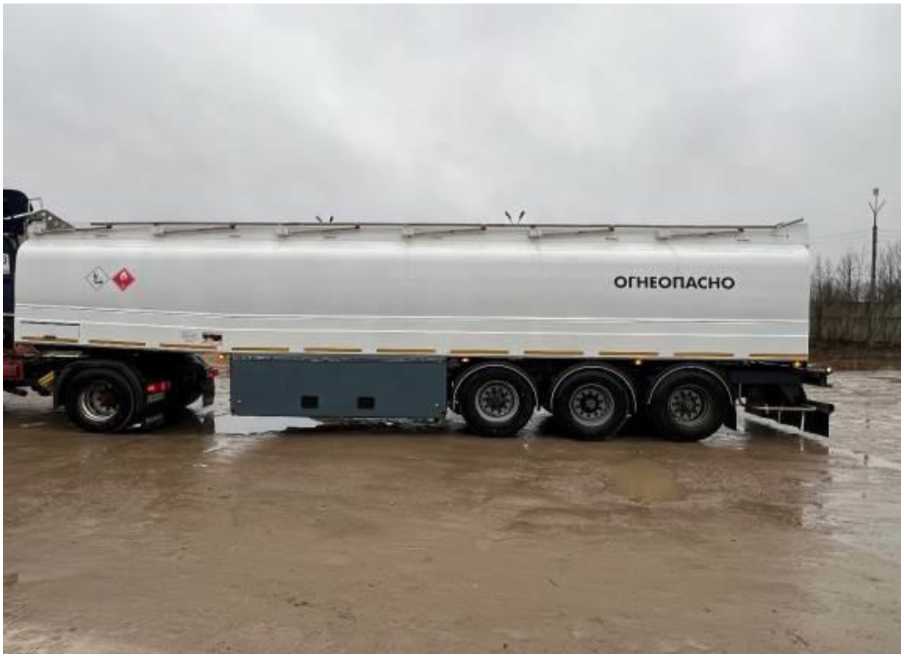

Рисунок 1 - Общий вид полуприцеп-цистерны Eurotank ET-39-6

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

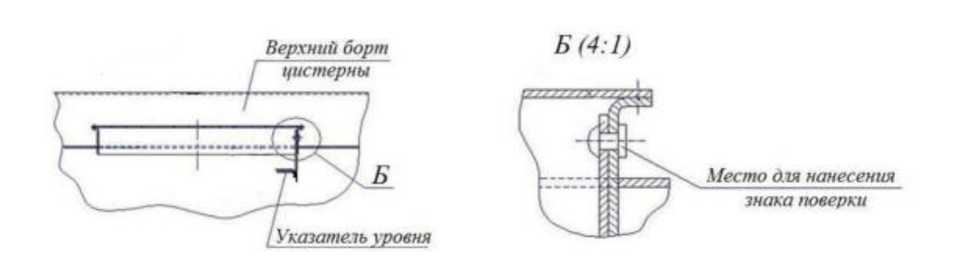

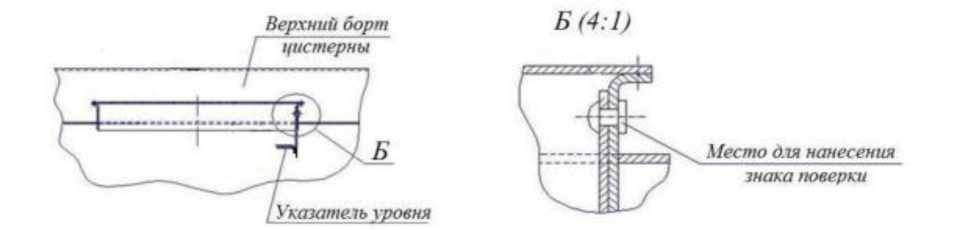

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка установлена на передней части рамы ППЦ.

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Номинальная вместимость, дм3

39000

Вместимость 1 секции, дм3

6000

Вместимость 2 секции , дм3

7000

Вместимость 3 секции , дм3

3000

Вместимость 4 секции , дм3

10000

Вместимость 5 секции , дм3

7000

Вместимость 6 секции , дм3

6000

Количество секций, шт.

6

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности определения вместимости, %

±0,4

Разность между номинальной и действительной вместимостью, %, не более

±1,5

Снаряженная масса, кг, не более

5700

Габаритные размеры, мм, не более

- длина

11450

- ширина

2500

- высота

3280

Температура окружающей среды при эксплуатации, °С

от - 40 до + 50

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Полуприцеп-цистерна

Eurotank ET-39-6

1 шт.

Паспорт

-

1 экз.

Сведения о методиках (методах) измерений

приведены в Паспорте «Полуприцеп-цистерна Eurotank ET-39-6», раздел 8.

Нормативные документы, устанавливающие требования к средствам измерения

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

Eurotank OY, Финляндия

Адрес: Hiekkatie 10, 36220 Kangasala Finland

Изготовитель

Eurotank OY, Финляндия

Адрес: Hiekkatie 10, 36220 Kangasala Finland

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33

Телефон/факс: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 4

Регистрационный № 94604-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна Eurotank ET-39-6

Назначение средства измерений

Полуприцеп-цистерна Eurotank ET-39-6 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.

ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоит из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.

Каждая секция ППЦ оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.

Технологическое оборудование предназначенно для операций налива-слива нефтепродуктов и включает в себя:

  • - съемную крышку горловины с заливным люком и дыхательным клапаном;

  • - клапан донный;

  • - кран шаровой;

  • - рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.

Общий вид полуприцеп-цистерны Eurotank ET-39-6 зав. № YF912V24B65049563, и схема пломбировки представлены на рисунках 1-2.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 1 - Общий вид полуприцеп-цистерны Eurotank ET-39-6

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка установлена на передней части рамы ППЦ.

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Номинальная вместимость, дм3

39000

Вместимость 1 секции, дм3

6000

Вместимость 2 секции, дм3

7000

Вместимость 3 секции, дм3

3000

Вместимость 4 секции, дм3

10000

Вместимость 5 секции, дм3

7000

Вместимость 6 секции, дм3

6000

Количество секций, шт.

6

Пределы допускаемой   относительной   погрешности

определения вместимости, %

±0,4

Разность   между   номинальной   и   действительной

вместимостью, %, не более

±1,5

Снаряженная масса, кг, не более

5800

Габаритные размеры, мм, не более

- длина

11450

- ширина

2500

- высота

3280

Температура окружающей среды при эксплуатации, °С

от - 40 до + 50

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Полуприцеп-цистерна

Eurotank ET-39-6

1 шт.

Паспорт

-

1 экз.

Сведения о методиках (методах) измерений

приведены в Паспорте «Полуприцеп-цистерна Eurotank ET-39-6», раздел 8.

Нормативные документы, устанавливающие требования к средствам измерения

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

Eurotank OY, Финляндия

Адрес: Hiekkatie 10, 36220 Kangasala Finland

Изготовитель

Eurotank OY, Финляндия

Адрес: Hiekkatie 10, 36220 Kangasala Finland

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33

Телефон/факс: +7(843) 245-65-48

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 4

Регистрационный № 94605-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м3 подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

и выдача продукта осуществляется через приемно-раздаточные

Заполнение патрубки.

номера резервуаров в виде цифрового обозначения, состоящие нанесены типографским способом на табличку резервуара. Табличка

Заводские из арабских цифр, крепится к люку резервуара.

Резервуары РГС-25 с заводскими номерами 1, 2, 3, 4 расположены на территории АЗС №155, ООО «ТАИФ-НК АЗС» по адресу: 420107, Республика Татарстан, г. Казань, ул. Марселя Салимжанова, 29.

Эскиз общего вида резервуаров приведен на рисунке 1. Горловины резервуаров РГС-25 приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 1 - Эскиз общего вида резервуаров РГС-25

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

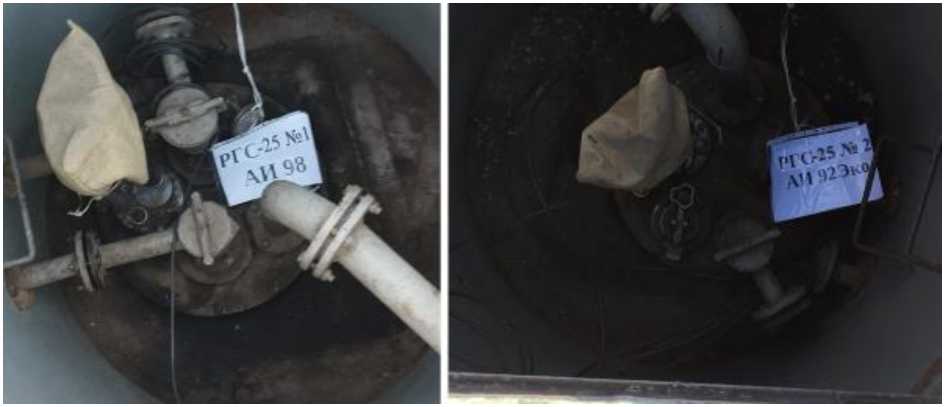

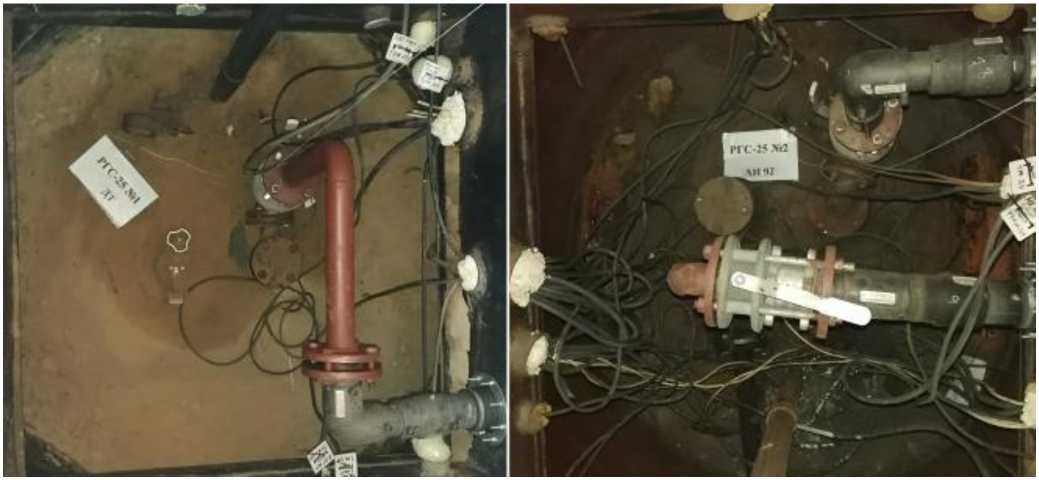

Рисунок 2 - Горловины резервуаров РГС-25 зав.№№ 1, 2

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

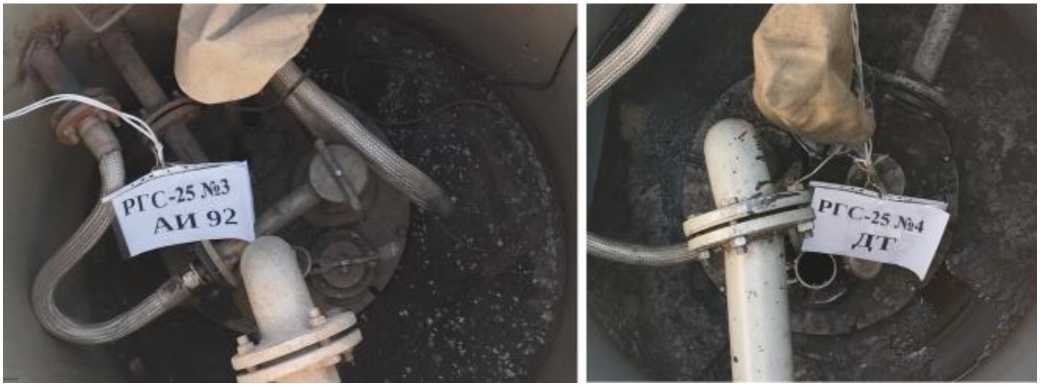

Рисунок 3 - Горловины резервуаров РГС-25 зав.№№ 3, 4

- • ■

-             L к 1

■                                  Н

i

■'

<1

■ ч "

- • *

W"

v"'

*4

-—’

Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

25

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Технические

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-25

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических и объемного расходов жидкости».

измерениях, массового

Правообладатель

Общество с ограниченной ответственностью

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г.о.

ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

E-mail: office@taifazs.ru

Web-сайт: https://taifazs.ru/

«ТАИФ-НК

г. Казань, г.

АЗС»

Казань,

Изготовитель

«ТАИФ-НК

АЗС»

Общество с ограниченной ответственностью

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан , г.о. г. Казань, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

E-mail: office@taifazs.ru

Web-сайт: https://taifazs.ru/

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 5

Регистрационный № 94606-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м3 подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

и выдача продукта осуществляется через приемно-раздаточные

Заполнение патрубки.

номера резервуаров в виде цифрового обозначения, состоящие нанесены типографским способом на табличку резервуара. Табличка

Заводские из арабских цифр, крепится к люку резервуара.

Резервуары РГС-25 с заводскими номерами 1, 2, 3, 4, 5, 6 расположены на территории АЗС №130, ООО «ТАИФ-НК АЗС» по адресу: 420098, Республика Татарстан, г. Казань, пр-кт Победы, 155.

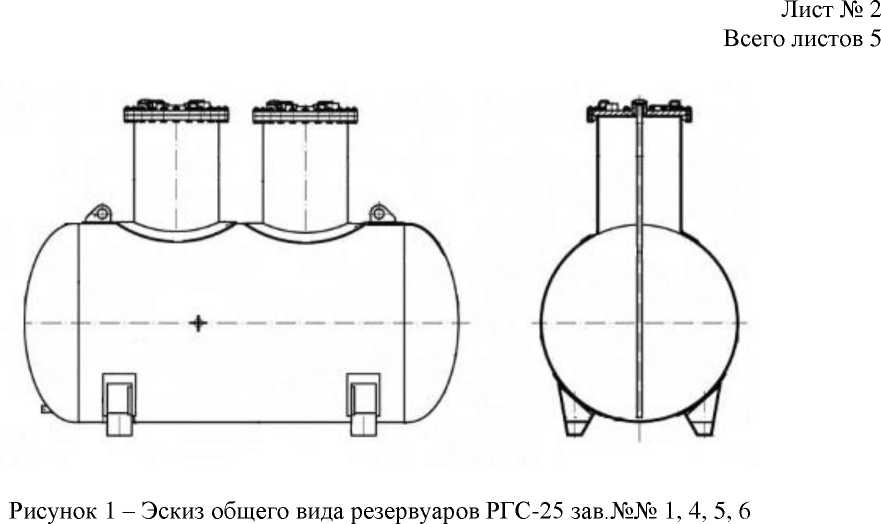

Эскизы общего вида резервуаров приведены на рисунках 1, 2. Горловины резервуаров РГС-25 приведены на рисунках 3, 4, 5.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 2 - Эскиз общего вида резервуаров РГС-25 зав.№№ 2, 3

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 3 - Горловины резервуаров РГС-25 зав.№№ 1, 2

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 4 - Горловины резервуаров РГС-25 зав.№№ 3, 4

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

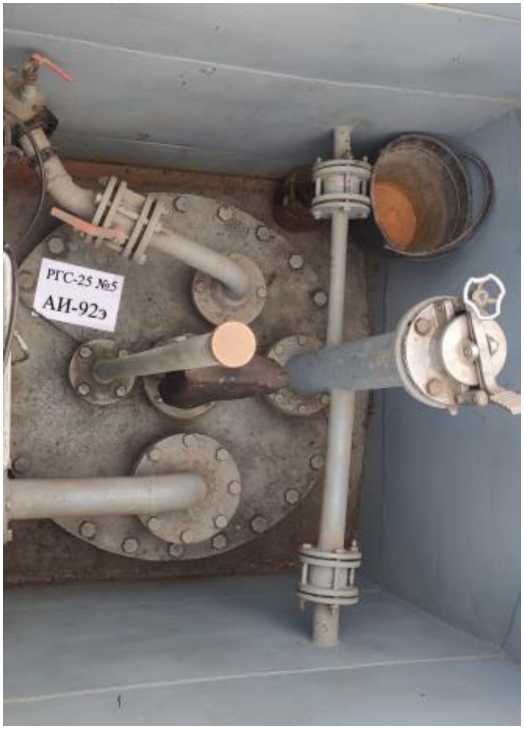

Рисунок 5 - Горловины резервуаров РГС-25 зав.№№ 5, 6

Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

25

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-25

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических и объемного расходов жидкости».

измерениях, массового

Правообладатель

Общество с ограниченной ответственностью

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г.о.

ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

E-mail: office@taifazs.ru

Web-сайт: https://taifazs.ru/

«ТАИФ-НК

г. Казань, г.

АЗС»

Казань,

Изготовитель

«ТАИФ-НК

АЗС»

Общество с ограниченной ответственностью

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан , г.о. г. Казань, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

E-mail: office@taifazs.ru

Web-сайт: https://taifazs.ru/

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 4

Регистрационный № 94607-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-60 с заводскими номерами 1, 3, РГС-70 с заводским номером 2.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-60 с заводскими номерами 1, 3, РГС-70 с заводским номером 2 расположены на территории АЗС №107, ООО «ТАИФ-НК АЗС» по адресу: 420141, Республика Татарстан, г. Казань, ул. Комиссара Габишева, 30.

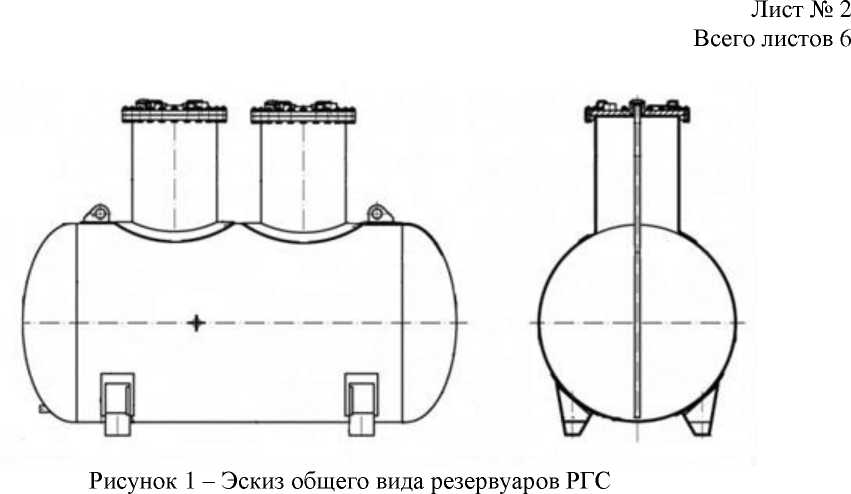

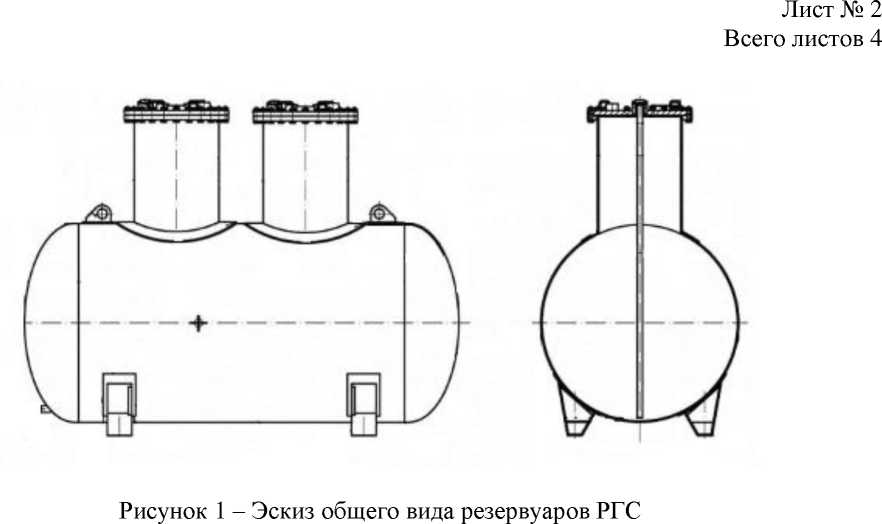

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

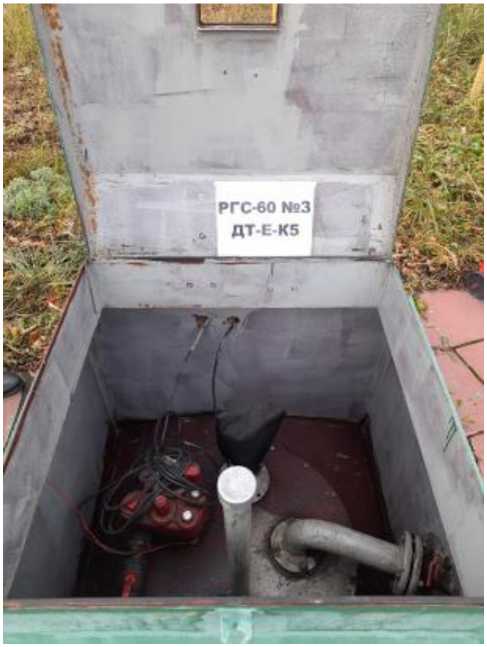

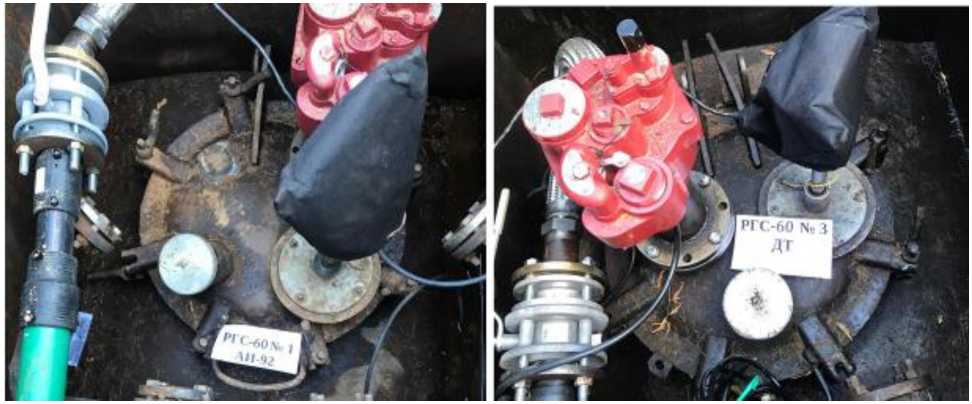

Рисунок 2 - Горловины резервуаров РГС-60 зав.№№ 1, 3

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

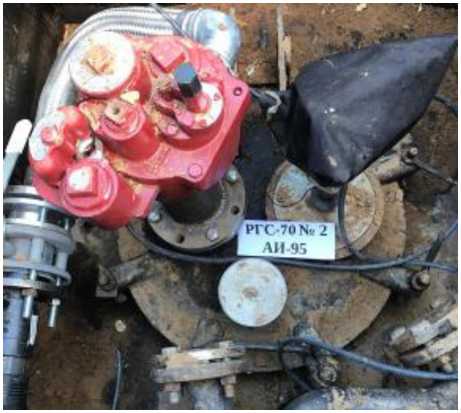

Рисунок 3 - Горловина резервуара РГС-70 зав.№ 2

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики

Значение

РГС-60

РГС-70

Номинальная вместимость, м3

60

70

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Технические

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-60

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-70

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г.о.

ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

E-mail: office@taifazs.ru

Web-сайт: https://taifazs.ru/

«ТАИФ-НК

г. Казань, г.

АЗС»

Казань,

Изготовитель

«ТАИФ-НК

АЗС»

Общество с ограниченной ответственностью

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан , г.о. г. Казань, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

E-mail: office@taifazs.ru

Web-сайт: https://taifazs.ru/

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 4

Регистрационный № 94608-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-50

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м3 подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

и выдача продукта осуществляется через приемно-раздаточные

Заполнение патрубки.

номера резервуаров в виде цифрового обозначения, состоящие нанесены типографским способом на табличку резервуара. Табличка

Заводские из арабских цифр, крепится к люку резервуара.

Резервуары РГС-50 с заводскими номерами 1, 2, 3, 4 расположены на территории АЗС №217, ООО «ТАИФ-НК АЗС» по адресу: 420000, Республика Татарстан, г. Набережные Челны, пр-кт Казанский, зд. 252В.

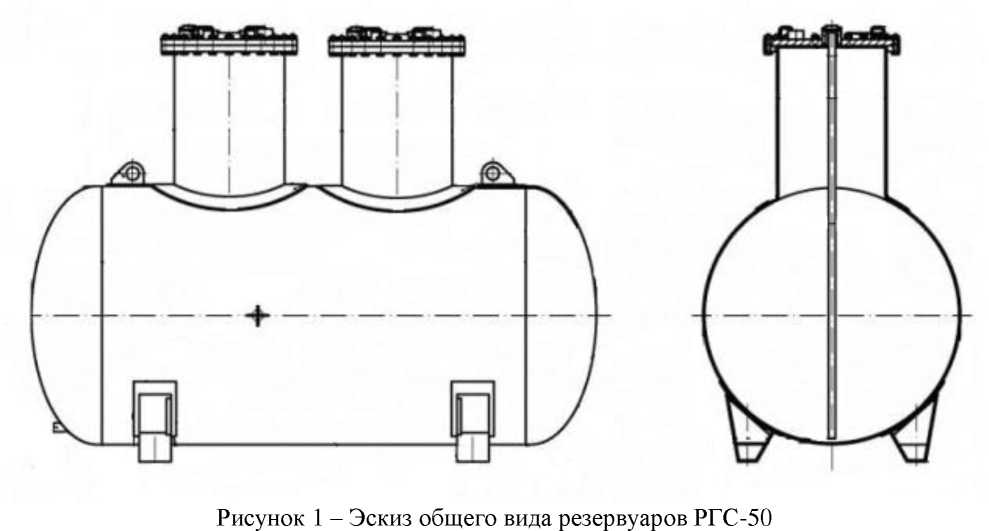

Эскизы общего вида резервуаров приведены на рисунке 1. Горловины резервуаров РГС-50 приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

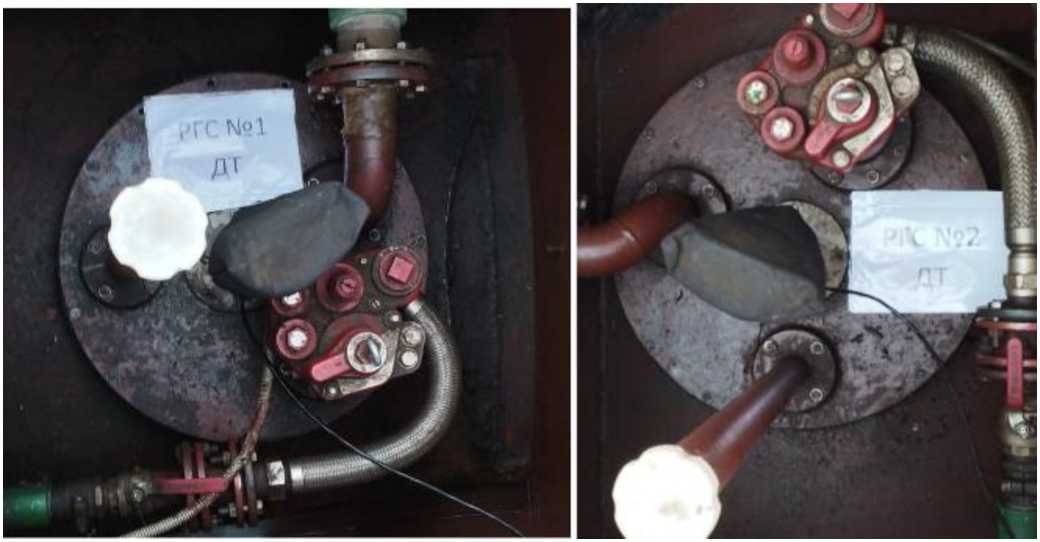

Рисунок 2 - Горловины резервуаров РГС-50 зав.№№ 1, 2

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 3 - Горловины резервуаров РГС-50 зав.№№ 3, 4

Пломбирование резервуаров РГС-50 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

50

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-50

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования

к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических и объемного расходов жидкости».

измерениях, массового

Правообладатель

Общество с ограниченной ответственностью

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г.о.

ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

E-mail: office@taifazs.ru

Web-сайт: https://taifazs.ru/

«ТАИФ-НК

г. Казань, г.

АЗС»

Казань,

Изготовитель

«ТАИФ-НК

АЗС»

Общество с ограниченной ответственностью

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан , г.о. г. Казань, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

E-mail: office@taifazs.ru

Web-сайт: https://taifazs.ru/

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 6

Регистрационный № 94609-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-30 с заводским номером 4, РГС-40 с заводским номером 2, РГС-50 с заводским номером 5, РГС-60 с заводским номером 3, РГС-70 с заводским номером 1.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к крышке технологической шахты резервуара.

Резервуары РГС-30 с заводским номером 4, РГС-40 с заводским номером 2, РГС-50 с заводским номером 5, РГС-60 с заводским номером 3, РГС-70 с заводским номером 1 расположены на территории АЗС №253, ООО «ТАИФ-НК АЗС» по адресу: 423600, Республика Татарстан, г. Елабуга, автодорога М-7 1023 км слева.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3, 4, 5, 6.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

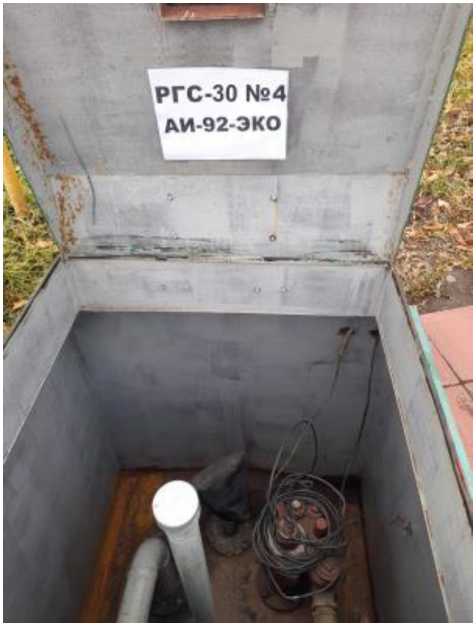

Рисунок 2 - Горловина резервуара РГС-30 зав.№ 4

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

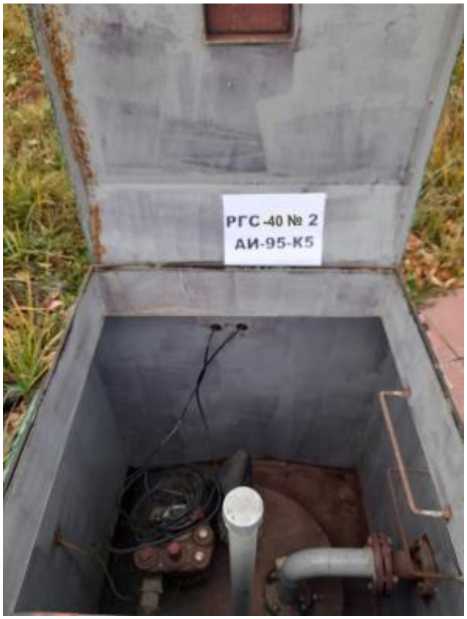

Рисунок 3 - Горловина резервуара РГС-40 зав.№ 2

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

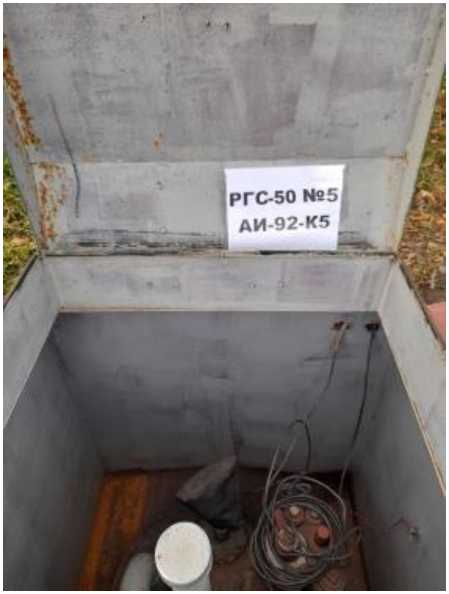

Рисунок 4 - Горловина резервуара РГС-50 зав.№ 5

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 5 - Горловина резервуара РГС-60 зав.№ 3

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 6 - Горловина резервуара РГС-70 зав.№ 1

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики

Значение

РГС-30

РГС-40

РГС-50

РГС-60

РГС-70

Номинальная вместимость, м3

30

40

50

60

70

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-30

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-40

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-50

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-60

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-70

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических и объемного расходов жидкости».

измерениях, массового

Правообладатель

Общество с ограниченной ответственностью

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г.о.

ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

E-mail: office@taifazs.ru

Web-сайт: https://taifazs.ru/

«ТАИФ-НК

г. Казань, г.

АЗС»

Казань,

Изготовитель

«ТАИФ-НК

АЗС»

Общество с ограниченной ответственностью

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан , г.о. г. Казань, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

E-mail: office@taifazs.ru

Web-сайт: https://taifazs.ru/

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 6

Регистрационный № 94610-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-20 с заводским номером 4, РГС-25 с заводскими номерами 2, 5, РГС-30 с заводским номером 1, РГС-50 с заводским номером 3.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-20 с заводским номером 4, РГС-25 с заводскими номерами 2, 5, РГС-30 с заводским номером 1, РГС-50 с заводским номером 3 расположены на территории АЗС №235, ООО «ТАИФ-НК АЗС» по адресу: 423803, Республика Татарстан, г. Набережные Челны, пр-кт Казанский, 132.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3, 4, 5, 6.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 1 - Эскиз общего вида резервуаров РГС

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 2 - Горловина резервуара РГС-20 зав.№ 4

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 3 - Горловина резервуара РГС-25 зав.№ 2

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 4 - Горловина резервуара РГС-25 зав.№ 5

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

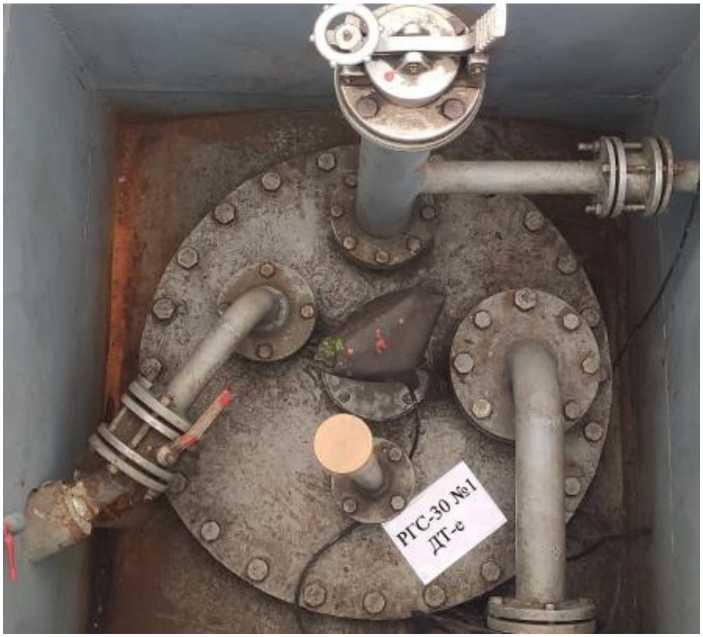

Рисунок 5 - Горловина резервуара РГС-30 зав.№ 1

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

Рисунок 6 - Горловина резервуара РГС-50 зав.№ 3

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики

Значение

РГС-20

РГС-25

РГС-30

РГС-50

Номинальная вместимость, м3

20

25

30

50

Пределы    допускаемой    относительной

погрешности   определения   вместимости

(объемный метод), %

±0,25

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-20

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-25

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-30

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-50

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических и объемного расходов жидкости».

измерениях, массового

Правообладатель

Общество с ограниченной ответственностью

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г.о.

ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

E-mail: office@taifazs.ru

Web-сайт: https://taifazs.ru/

«ТАИФ-НК

г. Казань, г.

АЗС»

Казань,

Изготовитель

«ТАИФ-НК

АЗС»

Общество с ограниченной ответственностью

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан , г.о. г. Казань, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

E-mail: office@taifazs.ru

Web-сайт: https://taifazs.ru/

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 11

Регистрационный № 94611-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные ЕТ

Назначение средства измерений

Весы электронные ЕТ (далее - весы) предназначены для статических измерений массы различных грузов.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал в устройстве обработки аналоговых данных преобразуется в цифровой вид и через устройство обработки цифровых данных передается на цифровой дисплей для индикации массы взвешенного груза.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного устройства, весоизмерительного датчика и терминала с дисплеем, отображающим массу, цену и стоимость товара.

Конструкция весов предусматривает подключение к ним периферийных устройств.

В зависимости от модификации в весах предусмотрены следующие устройства (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

  • - устройство первоначальной установки на нуль (Т.2.7.2.4);

  • - полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

  • - устройство слежения за нулем (Т.2.7.3);

  • - устройство выборки массы тары (Т.2.7.4.1).

Весы могут быть оснащены следующими функциями:

  • - подсчет количества образцов;

  • - проверочный режим;

  • - предварительное задание значения массы тары;

  • - вычисление стоимости взвешиваемого груза.

Структура условного обозначения модификаций приборов: ЕТ -   [Х]

[Х]

[Х]

[Х]

[Х]

[Х]

[Х]

[Х]

ЕТ - обозначение типа весов;

  • 1 - исполнение весов: А, В, С, М, Н, Р;

  • 2 - исполнение корпуса весов:

А - увеличенный корпус;

C - кожух корпуса или корпус из нержавеющей стали; символ отсутствует - базовое исполнение корпуса;

  • 3 - максимальная нагрузка:

100, 200, 300, 500, 600, 1000, 1200, 1500, 2000, 5000, 6000 - в граммах;

1K, 3K, 5K, 10K, 12K, 15K, 20K, 30K - в килограммах;

  • 4 - деление шкалы:

Н - условное обозначение весов с e=10d;

Р - условное обозначение весов в многоинтервальном исполнении; символ отсутствует - для однодиапазонных весов с e=d;

  • 5 - обозначение торговых весов:

Т - торговые весы с вычислением стоимости с двумя дисплеями: для оператора и покупателя;

символ отсутствует - для не торговых весов;

  • 6 - исполнение клавиатуры оператора:

М - дополнительные клавиши для упрощения управления режимами и работой весов;

символ отсутствует - для клавиатуры в базовом исполнении;

  • 7 - наличие и расположение вторичного дисплея:

К - на корпусе весов;

С - на стойке весов;

символ отсутствует - для модификаций с одним дисплеем;

  • 8 - тип дисплея:

R - светодиодный дисплей красного цвета;

G - светодиодный дисплей зеленого цвета;

символ отсутствует - для жидкокристаллического дисплея.

Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

Общий вид весов с указанием места ограничения доступа к местам настройки, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-4. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

ЕТ-А[3]Н-[8]

(для весов с Мах от 60 г до 6 кг)

ЕТ-А[3]Н-[8]

(для весов с Мах от 10 кг до 50 кг)

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

ET-B[3][4]-[8]

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

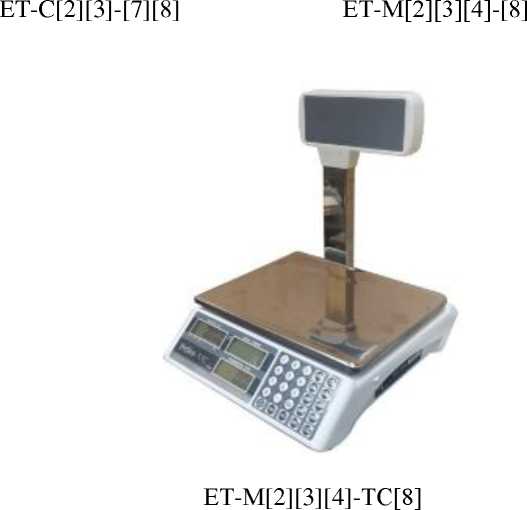

ЕТ-М[2][3][4]-ТК[8]

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

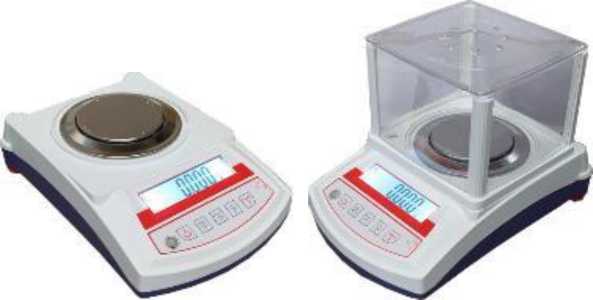

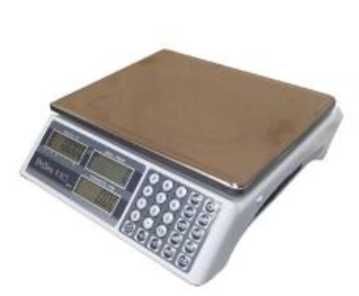

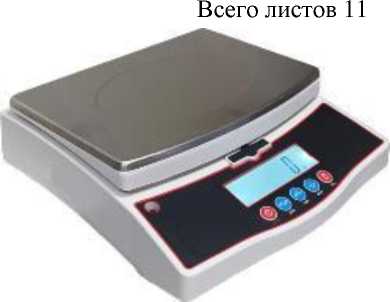

Рисунок 1 - Общий вид весов исполнений ЕТ-А, ЕТ-В, ЕТ-С, ЕТ-М

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

ЕТ-Н[3]-[8]

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

ЕТ-Н[3][4]-М[8]

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

ЕТ-НС[3][4]-М[8]

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

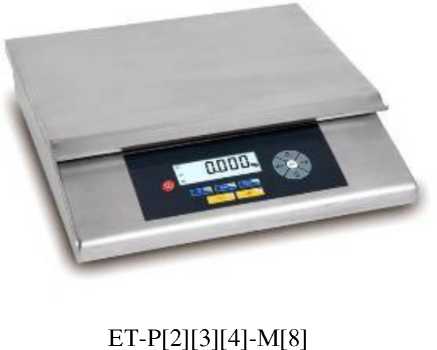

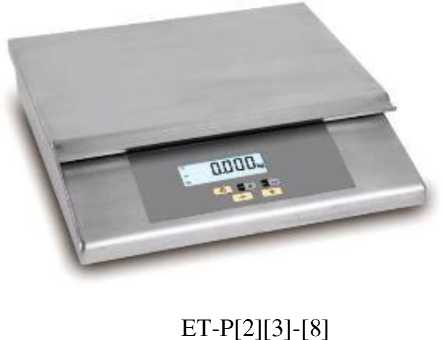

Рисунок 2 - Общий вид весов исполнений ЕТ-Е, ЕТ-Н, ЕТ-Р

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

ЕТ-А

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

ЕТ-С

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

ЕТ-М

ЕТ-Н

ЕТ-Р

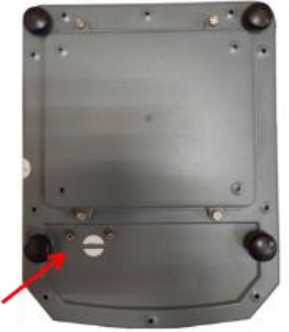

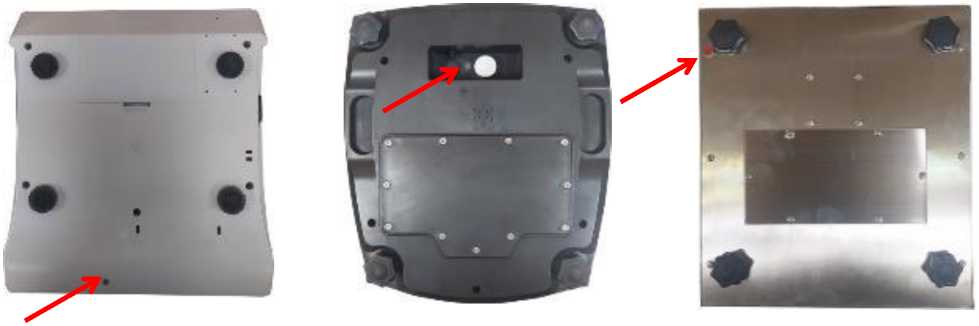

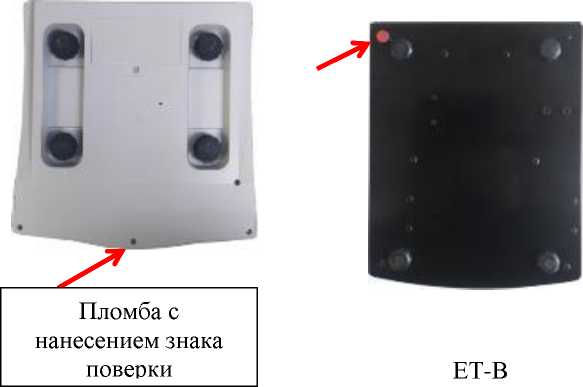

Рисунок 3 - Общий вид снизу весов с указанием места ограничения доступа к местам

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

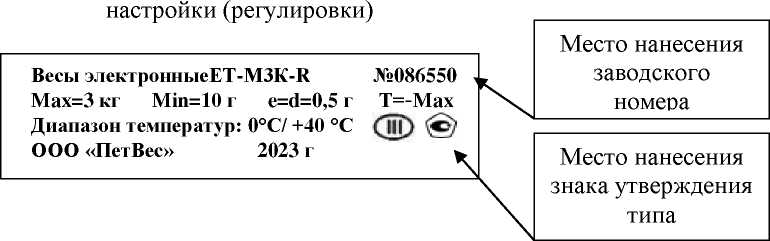

Рисунок 4 - Общий вид маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер (без нарушения пломбы, расположение которой приведено на рисунке 4).

Применяемые в весах интерфейсы RS-232 не позволяют вводить в весы команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемых, обработанных или сохраненных результатов измерений; для юстировки (регулировки чувствительности) или изменения любого параметра юстировки.

В весах высокого и среднего класса точности предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) при помощи перемычки, расположенной внутри корпуса весов.

Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО разделяется на метрологически значимую и метрологически незначимую части.

Метрологические характеристики весов нормированы с учетом влияния метрологически значимой части ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО весов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Модификации

ЕТ-

А[3]Н-[8]

ЕТ-

B[3][4]-[8]

ЕТ-

М[2][3][4]-

[8]

ЕТ-

М[2][3][4]-

Т[7][8]

ЕТ-C[2][3]-[7][8]

ЕТ-Н[2][3]-

[8]

ЕТ-Р[2][3]-

[8]

ЕТ-Н[2][3]-

М[8]

ЕТ-Р[2][3]-

М[8]

Идентификационное наименование ПО

-

-

-

-

-

-

Номер версии (идентификационный номер ПО)

и0019хх

PU0х

РС0х

Uer-Сх

иег-1.А

и 1.хх

Цифровой идентификатор ПО

-

-

-

-

-

-

Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО

Метрологические и технические характеристики

Максимальная (Max) и минимальная (Min) нагрузка, действительная цена деления (d), поверочный интервал (e), число поверочных интервалов (n), пределы допускаемой погрешности (mpe) весов в соответствующих интервалах взвешивания (m) приведены в таблицах 2, 3, 4 и 5, основные технические характеристики - в таблице 6, масса и габаритные размеры грузоприёмных устройств весов - в таблице 7, показатели надежности -в таблице 8.

Таблица 2 -

весов высокого класса точности

Наименование модификации

Min, г

Max, кг

d, г

е, г

n

Класс точности по ГОСТ OIML

R 76-1-2011

Интервалы взвешивания, г

mpe, г

ЕТ-А60Н-[8]

0,2

0,06

0,001

0,01

6000

высокий (II)

от 0,2 до 50 включ. св. 50 до 60 включ.

±0,005

±0,010

ЕТ-А100Н-[8]

0,2

0,1

0,001

0,01

10000

высокий (II)

от 0,2 до 50 включ. св. 50 до 100 включ.

±0,005

±0,010

ЕТ-А200Н-[8]

0,2

0,2

0,001

0,01

20000

высокий (II)

от 0,2 до 50 включ. св. 50 до 200 включ.

±0,005

±0,010

ЕТ-А600Н-[8]

ЕТ-В600Н-[8]

5

0,6

0,01

0,1

6000

высокий (II)

от 5 до 500 включ. св. 500 до 600 включ.

±0,05

±0,10

ЕТ-А1000Н-[8]

5

1

0,01

0,1

10000

высокий (II)

от 5 до 500 включ. св. 500 до 1000 включ.

±0,05

±0,10

ЕТ-А2000Н-[8]

5

2

0,01

0,1

20000

высокий (II)

от 5 до 500 включ. св. 500 до 2000 включ.

±0,05

±0,10

ЕТ-А5000Н-[8]

50

5

0,1

1

5000

высокий (II)

от 50 до 5000 включ.

±0,5

ЕТ-А6000Н-[8]

50

6

0,1

1

6000

высокий (II)

от 50 до 5000 включ. св. 5000 до 6000 включ.

±0,5

±1,0

ЕТ-А10КН-[8]

50

10

0,1

1

10000

высокий (II)

от 50 до 5000 включ. св. 5000 до 10000 включ.

±0,5

±1,0

ЕТ-А20КН-[8]

50

20

0,1

1

20000

высокий (II)

от 50 до 5000 включ. св. 5000 до 20000 включ.

±0,5

±1,0

ЕТ-А50КН-[8]

500

50

1

10

5000

высокий (II)

от 500 до 50000 включ.

±5

Таблица 3 -

весов

класса точности

Наименование

модификации

Min, г

Max, кг

d=e, г

n

Класс точности по ГОСТ OIML

R 76-1-2011

Интервалы взвешивания, г

mpe, г

ЕТ-В600-[8]

2

0,6

0,1

6000

средний (III)

от 2 до 50 включ. св. 50 до 200 включ. св. 200 до 600 включ.

±0,05

±0,1

±0,15

ЕТ-В1000-[8]

2

1

0,1

10000

средний (III)

от 2 до 50 включ. св. 50 до 200 включ.

св. 200 до 1000 включ.

±0,05

±0,1

±0,15

ЕТ-В1200-[8]

4

1,2

0,2

6000

средний (III)

от 4 до 100 включ. св. 100 до 400 включ. св. 400 до 1200 включ.

±0,1

±0,2

±0,3

ЕТ-В1500-[8]

ЕТ-С[2]1500-[7][8]

4

1,5

0,2

7500

средний (III)

от 4 до 100 включ. св. 100 до 400 включ. св. 400 до 1500 включ.

±0,1

±0,2

±0,3

ЕТ-В3000-[8]

ЕТ-С[2]3К-[7][8]

ЕТ-М[2]3К-[5][7][8]

ЕТ-Н[2]3К-[6][8]

ЕТ-Р[2]3К-[6][8]

10

3

0,5

6000

средний (III)

от 10 до 250 включ. св. 250 до 1000 включ. св. 1000 до 3000 включ.

±0,25

±0,5

±0,75

ЕТ-С[2]6К-[7][8]

ЕТ-М[2]6К-[5][7][8]

ЕТ-Н[2]6К-[6][8]

ЕТ-Р[2]6К-[6][8]

20

6

1

6000

средний (III)

от 20 до 500 включ. св. 500 до 2000 включ. св. 2000 до 6000 включ.

±0,5

±1,0

±1,5

ЕТ-С[2]15К-[7][8]

ЕТ-М[2]15К-[5][7][8]

ЕТ-Н[2]15К-[6][8]

ЕТ-Р[2]15К-[6][8]

40

15

2

7500

средний (III)

от 40 до 1000 включ. св. 1000 до 4000 включ. св. 4000 до 15000 включ.

±1,0

±2,0

±3,0

ЕТ-С[2]30К-[7][8]

ЕТ-М[2]30К-[5][7][8]

ЕТ-Н[2]30К-[6][8]

ЕТ-Р[2]30К-[6][8]

100

30

5

6000

средний (III)

от 100 до 2500 вкл.

св. 2500 до 10000 включ. св. 10000 до 30000 включ.

±2,5

±5,0

±7,5

Таблица 4 - Метрологические характеристики многоинтервальных весов среднего класса точности

Наименование модификации

Мах1/Мах2,

кг

Min, кг

^1/^2=е1/е2, г

n1/n2

Класс точности по ГОСТ OIML

R 76-1-2011

Интервалы взвешивания, г

mpe, г

ЕТ-М[2]3КР-[5][7][8]

1,5/3

0,01

0,5/1

3000/3000

средний (III)

от 10 до 250 включ.

св. 250 до 1000 включ. св. 1000 до 1500 включ. св. 1500 до 2000 включ.

св. 2000 до 3000 включ.

±0,25

±0,5

±0,75

±1,0 ±1,5

ЕТ-М[2]6КР-[5][7][8]

3/6

0,02

1/2

3000/3000

средний (III)

от 20 до 500 включ. св. 500 до 2000 включ. св. 2000 до 3000 включ. св. 3000 до 4000 включ. св. 4000 до 6000 включ.

±0,5

±1,0

±1,5

±2,0

±3,0

ЕТ-М[2]15КР-[5][7][8]

6/15

0,04

2/5

3000/3000

средний (III)

от 40 до 1000 включ. св. 1000 до 4000 включ. св. 4000 до 6000 включ. св. 6000 до 10000 включ. св. 10000 до 15000 включ.

±1,0

±2,0

±3,0

±5,0

±7,5

ЕТ-М[2]30КР-[5][7][8]

15/30

0,1

5/10

3000/3000

средний (III)

от 100 до 2500 включ. св. 2500 до 10000 включ. св. 10000 до 15000 включ. св. 15000 до 20000 включ. св. 20000 до 30000 включ.

±2,5

±5,0

±7,5 ±10,0 ±15,0

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы брутто при любом значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 5 -

Наименование характеристики

Значение

Пределы допускаемой погрешности устройства установки на нуль, г

±0,25е

Диапазон выборки массы тары (Т-), кг

от 0 до Мах

Диапазон установки на нуль, устройств установки нуля и слежения за нулем, % от Мах, не более

±4

Таблица 6 - Технические

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение постоянного тока, В

6

- напряжение переменного тока, В

от 187 до 242

- частота переменного тока, Гц

50

Потребляемая мощность, Вт, не более

20

Условия эксплуатации, °С:

- для весов высокого класса точности

от +10 до +35

- для весов среднего класса точности

от 0 до +40

Относительная влажность, %, не более

80

Таблица 7 - Масса и габаритные размеры весов

Обозначение исполнения весов

Габаритные размеры, мм, не более

Масса, кг, не более

Длина

Ширина

Высота

ЕТ-А

320

330

120

5

ЕТ-В

200

250

100

3

ЕТ-С

300

350

200

5

ЕТ-М

330

350

400

4

ЕТ-Н

300

340

110

6

ЕТ-Р

300

350

110

6

Таблица 8 - Показатели надежности

Наименование характеристики

Значение

Вероятность безотказной работы за 2000 ч

0,9

Средний срок службы, лет

8

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы электронные

ЕТ

1 шт.

Паспорт

ПС 28.29.31-047-74783058-2022

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Порядок работы (методы измерений)» документа

ПС 28.29.31-047-74783058-2022 «Весы электронные ЕТ. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-047-74783058-2022 Весы электронные ЕТ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ПетВес» (ООО «ПетВес»)

ИНН 7805357743

Адрес юридического лица: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. АВ, помещ. 24Н

Изготовитель

Общество с ограниченной ответственностью «ПетВес» (ООО «ПетВес») ИНН 7805357743

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. АВ, помещ. 24Н

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

центр

округ

д. 60,

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2025 г. № 267

Лист № 1

Всего листов 5

Регистрационный № 94612-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители уровня трехфункциональные ПРАМЕР-РТ

Назначение средства измерений

Измерители уровня трехфункциональные ПРАМЕР-РТ (далее - уровнемеры) предназначены для измерений уровня жидкости, уровня границы раздела жидкостей и температуры.

Описание средства измерений

Уровнемеры состоят из основания с ручкой для переноски, вращающейся катушки, на которую наматывается измерительная лента, покрытая фторполимером (пластиком), блока электроники с элементами питания, который смонтирован в центре катушки, и зонда, подвешенного на конце измерительной ленты. На лицевой поверхности блока электроники расположены: ЖК-дисплей, светодиоды, звуковой излучатель и органы управления: выключатель питания, переключатель режимов работы уровнемера. Внутри измерительной ленты расположены изолированные проводники для питания и передачи сигналов между датчиками, расположенными внутри зонда, и блоком электроники.

Наружная поверхность ленты обладает достаточной проводимостью, что предотвращает накопление электростатического заряда. Конструкция уровнемеров обеспечивает возможность заземления.

Измерительная лента наматывается на катушку с помощью рукоятки на лицевой поверхности катушки. С противоположной стороны находится винт стопорного тормоза, исключающий самопроизвольное разматывание катушки в процессе считывания показаний прибора. В верхней части пенала зонда опционально устанавливается механизм торможения и очистки ленты, который выключается при опускании зонда и включается при подъеме. Этот механизм обеспечивает очистку поверхности ленты и торможение ленты при её самопроизвольном разматывании.

Принцип действия уровнемеров при измерении уровня жидкости и границы раздела жидкостей основан на автоматической генерации звуковой волны в ультразвуковом диапазоне при погружении в измеряемую жидкость, и на дискретном контроле электропроводности измеряемой жидкости. При соприкосновении зонда с измеряемой жидкостью блоком электроники выдаются световой и звуковой сигналы. Вид сигналов (прерывистый/непрерывный) зависит от электропроводности измеряемой жидкости.

Принцип действия уровнемеров при измерении температуры основан на зависимости силы тока, протекающего через датчик, от температуры. Измеренное значение температуры отображается на ЖК-дисплее уровнемера.

Уровнемеры изготавливаются в двух модификациях, которые отличаются длиной измерительной ленты.

Структура условного обозначения уровнемеров:

ХХ

ПРАМЕР-РТ-

Модификация: 15м - длина измерительной ленты 15 м; 35м - длина измерительной ленты 35 м.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.

Пломбирование уровнемеров не предусмотрено.

Нанесение знака поверки на уровнемеры не предусмотрено.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru

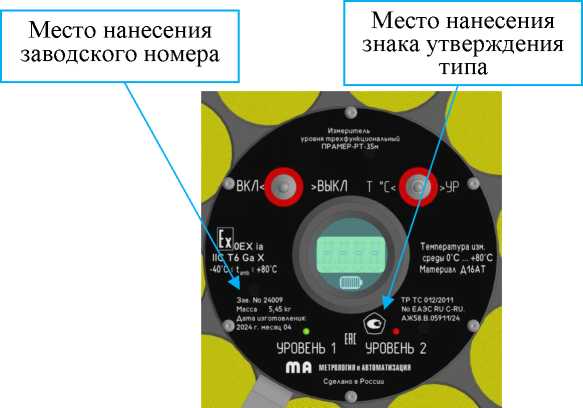

Рисунок 1 - Общий вид уровнемеров и маркировочной таблички

Программное обеспечение

Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО выполняет функции обработки информации от датчиков зонда, отображения на дисплее измеренных значений температуры, формирования звуковых сигналов. ПО загружается в уровнемеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

и.ОХХ*

Цифровой идентификатор ПО

-

* «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение

Диапазон измерений уровня жидкости и уровня границы раздела жидкостей, м:

  • - ПРАМЕР-РТ-15м

  • - ПРАМЕР-РТ-35м

от 0,01 до 15

от 0,01 до 35

Пределы допускаемой абсолютной погрешности измерений уровня жидкости, уровня границы раздела жидкостей, мм:

  • - при L < 20

  • - при L > 20

±3

±[0,30+0,15^(L-1)]

Диапазон измерений температуры жидкости, °С

от 0 до +80

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,2

Примечание - Введено следующее обозначение: L - число полных и неполных метров измеряемого уровня жидкости, уровня границы раздела жидкостей по показаниям уровнемера.

Таблица 3 - Технические

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +80

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 84,0 до 106,7

Габаритные размеры, мм, не более:

- длина

240

- ширина

118

- высота

630

Длина измерительной ленты, м:

- ПРАМЕР-РТ-15м

15

- ПРАМЕР-РТ-35м

35

Масса, кг, не более

5,45

Маркировка взрывозащиты

0Ех ia IIC Тб Ga X

Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015:

- зонд

IP68

- блок электроники

IP54

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

5

Средняя наработка на отказ, ч

7500

Знак утверждения типа

наносится на маркировочную табличку методом гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование

Обозначение

Количество, шт./экз.

Измеритель уровня трехфункциональный

ПРАМЕР-РТ

1

Руководство по эксплуатации

МАГУ.407966.001 РЭ

1

Паспорт

МАГУ.407966.001 ПС

1

Кейс

-

1

Сведения о методиках (методах) измерений

приведены в приложении А «Методика измерений» руководства по эксплуатации МАГУ.407966.001 РЭ.

Нормативные, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

МАГУ.407966.001 ТУ «Измерители уровня трехфункциональные ПРАМЕР-РТ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»)

ИНН 6330013048

Юридический адрес: 443013, Самарская обл., г. Самара, ул. Киевская, д. 5А

Изготовитель

Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»)

ИНН 6330013048

Юридический адрес: 443013, Самарская обл., г. Самара, ул. Киевская, д. 5А

Адрес места осуществления деятельности: 446200, Самарская   обл.,

г. Новокуйбышевск, ул. Промышленная, уч. 48-В, стр. 1

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

Приказ Росстандарта №267 от 10.02.2025, https://oei-analitika.ru
