УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии от «11» февраля 2025 г. № 271

Регистрационный № 91796-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры цифровые ЦМ-С

Манометры цифровые ЦМ-С (далее - манометры) предназначены для измерений избыточного давления жидкостей, газов и пара, а также вакуумметрического и мановакуумметрического давления пара и газообразных сред.

Манометры состоят из чувствительного элемента, первичного преобразователя, электронного устройства и жидкокристаллического индикатора (ЖК экрана) с кнопками управления, а также штуцера и корпуса.

Манометры имеют цифровую индикацию текущего значения давления, имеют функцию преобразования давления среды в унифицированный токовый выходной сигнал, а также светодиодным сигнализирующим устройством и возможностью управлять внешними электрическими цепями с помощью встроенного релейного устройства управления (в некоторых модификациях).

Принцип действия манометров основан на зависимости величины упругой деформации чувствительного элемента от измеряемого давления.

Чувствительный элемент представляет собой мембрану с диффузионными пьезорезисторами. Измеряемая среда под давлением подается в камеру и воздействует на мембрану чувствительного элемента. Деформация мембраны приводит к изменению электрического сопротивления пьезорезисторов. Электронное устройство преобразует изменение сопротивления пьезорезисторов в цифровой сигнал, поступающий на цифровое табло ЖК экрана.

Корпус и штуцер манометров изготавливаются из нержавеющей стали.

Манометры выпускаются в следующих модификациях:

• -   ЦМ-С-И для измерений избыточного давления жидкостей, газов и пара;

• -   ЦМ-С-ИВ для измерений мановакуумметрического давления пара и газообразных сред;

• -   ЦМ-С-В для измерений вакуумметрического давления газообразных сред.

Структурная схема обозначения манометров цифровых с выходным сигналом при заказе и в другой документации:

ЦМ-С-Х-АБВГ(gиаnазон)G.Д.Е.Ж.З, где Х - обозначение модификации: «И» - манометр цифровой, «В» - вакуумметр цифровой, «ИВ» - мановакуумметр цифровой;

А - условное обозначение диаметра корпуса - номинальный диаметр корпуса: «5» - 100 мм;

Б - материал корпуса: «2» - нержавеющая сталь;

В - материал штуцера и мембраны чувствительного элемента: «1» - нержавеющая сталь;

Г - расположение штуцера: «Р» - радиальный;

(диапазон) - диапазон и единицы измерения;

G - резьба присоединения: «G1/2», «М20х1,5», «NPT1/2»;

Д - класс точности: «0,1», «0,25», «0,5», «1,0»;

Е - электропитание: «24В» - 24 В постоянного тока;

Ж - выходной сигнал: «4...20 мА (20^4 мА)»;

З - наличие сигнализации повышения или понижения давления установленных граничных значений: «+2PNP».

Пример записи:

Манометр цифровой ЦМ-С-И-521Р(0-1МПа)М20х1,5.0,1.24В.4-20+2PNP

(Манометр цифровой с выходным сигналом ЦМ-С модификации ЦМ-С-И для измерений избыточного давления, с номинальным диаметром корпуса 100 мм серии 21 с корпусом и присоединительным штуцером из нержавеющей стали, штуцер относительно корпуса манометра расположен радиально, диапазон измерений избыточного давления от 0 до 1 МПа, штуцер имеет метрическую резьбу размером М20х1,5, класс точности манометра 0,1, напряжение электропитания манометра 24 В постоянного тока, конструктивно манометр имеет выходной сигнал силы постоянного тока от 4 до 20 мА, а также имеет сигнализирующее устройство - два релейных выхода для управления электрическими цепями).

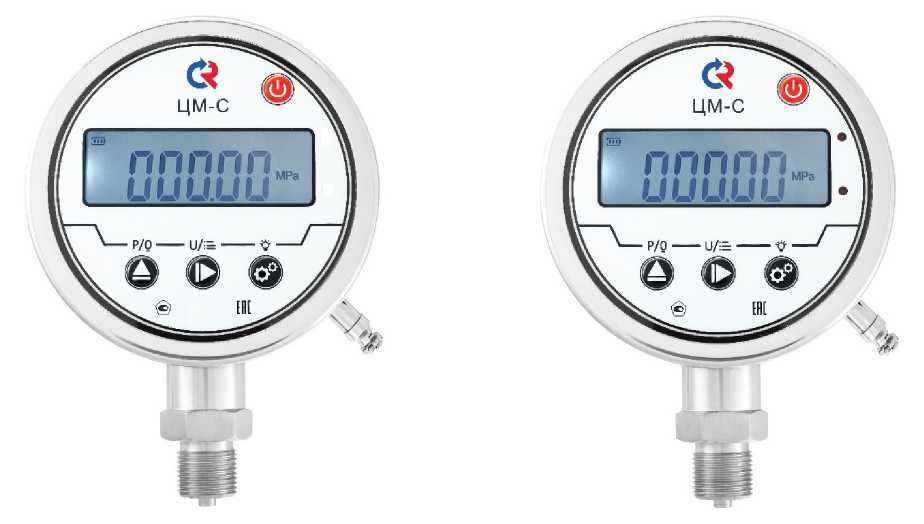

Общий вид приборов представлен на рисунке 1.

а)

без сигнализирующего устройства

б)

с сигнализирующим устройством

Рисунок 1 - Общий вид приборов

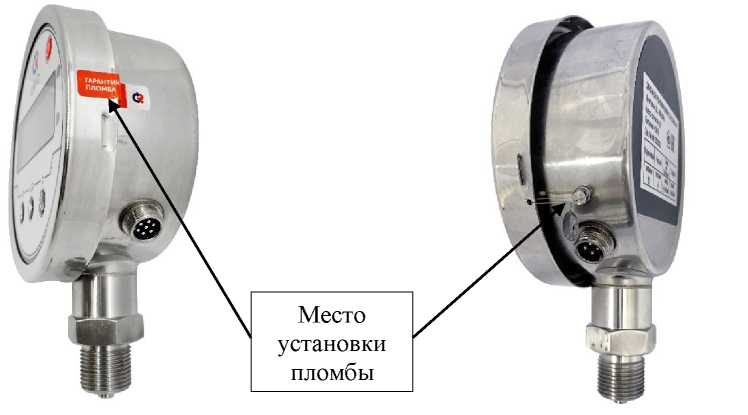

Защита от несанкционированного доступа осуществляется механическим опечатыванием - пломбированием крышки корпуса манометра пломбой. Также возможно пломбирование путем нанесения на крышку манометра и боковую поверхность корпуса специальной наклейки, которая разрушается при попытке ее удалить и вскрыть корпус. Опломбирование корпуса ограничивает доступ к внутренним манометра. Схема пломбировки, представлена на рисунке 2.

Рисунок 2 - Схема пломбировки манометров от несанкционированного доступа

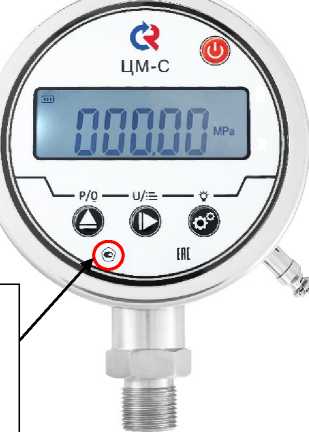

Заводские номера состоят из цифрового и (или) цифро-буквенного обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, наносятся на этикетки из металлизированного материала, этикетки наклеены на тыльную сторону манометров (рисунок 3).

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средства

Место нанесения заводского номера

Место нанесения знака утверждения типа средства измерений

Лист № Всего листов

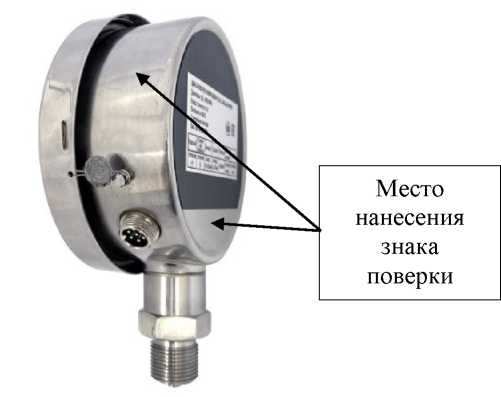

Знак поверки манометров наносится на корпус средства измерений в соответствии с рисунком 4.

Рисунок 4 - Места нанесения на корпус манометров знака поверки

Манометры работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики манометров нормированы с учетом влияния ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО средства измерений

ПО манометров и измерительная информация защищены от преднамеренных изменений механическим опечатыванием. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 -2014.

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Диапазоны измерений:

Пределы допускаемой основной приведенной погрешности к диапазону измерений (y), %

Вариация (|у|), %, не более

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности манометров, вызванной отклонением температуры окружающего воздуха от нормальных условий, в диапазоне рабочих температур на каждые 10 °С, %, не более___________

Пределы допускаемой приведенной к диапазону измерений      погрешности      срабатывания

сигнализирующего устройства, %, не более

Таблица 3 - Технические характеристики

наносится на фронтальную сторону крышки корпуса манометра в соответствии с рисунком 3 и на эксплуатационную документацию манометров печатным способом.

Комплектность средства измерений

в соответствии с таблицей 4.

Таблица 4 - Комплектность

приведены в разделе 2 «Описание» эксплуатационных документах НСРП.421262.020ПС «Манометр цифровой ЦМ-С. Паспорт».

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;

НСРП.421262.020ТУ Манометры цифровые ЦМ-С. Технические условия.

Закрытое акционерное общество «РОСМА» (ЗАО «РОСМА»)

ИНН 4719015564

Юридический адрес: 188382, Ленинградская обл., Гатчинский р-н, гп. Вырица, Сиверское ш., д. 168

Телефон: +7 (812) 325-25-08

Е-mail: info@rosma.spb.ru

Web-сайт: https://www.rosma.spb.ru

Закрытое акционерное общество «РОСМА» (ЗАО «РОСМА»)

ИНН 4719015564

Юридический адрес: 188382, Ленинградская обл., Гатчинский р-н, гп. Вырица, Сиверское ш., д. 168

Адрес: 199155, г. Санкт-Петербург, пер. Каховского, д. 5, лит. В

Адрес места осуществления деятельности: 197229, г. Санкт-Петербург, ул. 3-я Конная Лахта, д. 48, к. 4, лит. А

Телефон: +7 (812) 325-25-08

Е-mail: info@rosma.spb.ru

Web-сайт: https://www.rosma.spb.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 495-491-78-12

Е-mail: sittek@mail.ru; mce-info@mail.ru

Web-сайт: https://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

¹

Примечания: 1 - Указаны ряды значений характеристики. Конкретные значения диапазона измерений из приведенных рядов указываются в паспорте средства измерений.

²

- Указаны ряды значений характеристики. Конкретные значения погрешности и вариации показаний из приведенных рядов указываются в паспорте средства измерений.

³

- Для манометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±0,1 %; ±0,25 %; ±0,5 %; ±1,0 %, соответственно.
