№272 от 11.02.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 647127
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 4 апреля 2023 г. № 725 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 272 от 11.02.2025

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
11 февраля 2025 г.
272
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 4 апреля 2023 г. № 725 «О внесении изменений в сведения об утвержденных типах средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
-
1. Внести изменения в пункт 2 приложения к приказу от 4 апреля 2023 г. № 725 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа и сведения об утвержденном типе средства измерений, прилагаются к настоящему приказу.
-
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « __ _ » 2025 г. № ___
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителя
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
Прежний адрес |
Новый адрес | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
2. |
Приборы вторичные теплоэнергоконтроллеры |
ИМ2300 |
14527-17 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Интромаг» (ООО «НПП Интромаг»), г. Пермь |
614990, г. Пермь, ул. Данщина, д. 19 |
614068, Пермский край, г.о. Пермский, г. Пермь, ул. Дзержинского, д. 1, к. 60Б |
Общество с ограниченной ответственностью «Научно-производственное предприятие «Интромаг» (ООО «НПП Интромаг»), г. Пермь |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» февраля 2025 г. № 272
Лист № 1
Всего листов 8
Регистрационный № 14527-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы вторичные теплоэнергоконтроллеры ИМ2300
Назначение средства измеренийПриборы вторичные теплоэнергоконтроллеры ИМ2300 (далее - приборы) предназначены для измерений выходных сигналов измерительных преобразователей параметров измеряемой среды и последующих расчетов количества теплоносителя, тепловой энергии, расхода газа в стандартных условиях, расхода жидкости.
Описание средства измеренийПринцип действия приборов основан на преобразовании сигналов измерительных преобразователей расхода, давления, температуры с последующим вычислением параметров измеряемой среды (жидкость, пар, газ).
Приборы предназначены для работы со следующими измерительными преобразователями:
-
- расходомерами или счетчиками жидкости, пара, газа любого принципа действия с выходным число-импульсным (частотным) сигналом в диапазоне от 0,0001 до 10000 л/импульс (от 0,002 до 2000 Гц) или выходным сигналом постоянного тока в диапазоне (0 - 5) мА, (0 - 20) мА, (4 - 20) мА;
-
- преобразователями абсолютного, избыточного, атмосферного давления и разности давлений с выходным сигналом постоянного тока в диапазоне (0 - 5) мА, (0 - 20) мА, (4 - 20) мА;
-
- термометрами сопротивления с номинальной статической характеристикой 50М, 50П, 100М, 100П, Pt100, 500П, Pt500;
-
- преобразователями других физических величин с выходным сигналом постоянного тока в диапазоне (0 - 5) мА, (0 - 20) мА, (4 - 20) мА.
Приборы обеспечивают:
-
- определение расхода, объема и массы теплоносителя, а также количества теплоты в закрытых и открытых системах теплоснабжения или теплопотребления, содержащих до 5 трубопроводов. Вычисления производятся в соответствии с МИ 2412-97 и МИ 2451-98;
-
- определение расхода, объема и массы энергоносителя методом переменного перепада давления в соответствии с ГОСТ 8.586.5-2005;
-
- определение расхода и объема природного газа в рабочих и стандартных условиях соответствии с ГОСТ Р 8.740-2011. Вычисление коэффициента сжимаемости производится соответствии с ГОСТ 30319.2-2015;
-
- определение расхода и объема попутного нефтяного газа в соответствии ГСССД МР 113-03;
-
- ведение архивов с интервалом времени от 1 минуты до 24 часов и количеством архивируемых измеренных или вычисленных величин в одной записи до 32. При архивации 32 величин объем почасовых архивов составляет 100 суток, посуточных архивов - 192 суток, помесячных архивов - 36 месяцев;
-
- передачу текущих и архивных данных по интерфейсам RS232 и/или RS485 и работу в сети по протоколу MODBUS RTU.
Приборы имеют выходные каналы типа «сухой контакт» (до 4 каналов) и постоянного тока (4 - 20) мА (до 2 каналов).
Соответствует регламентам ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Приборы выпускаются в 5 исполнениях, отличающихся конструкцией корпуса и количеством измерительных каналов (далее - каналов):
-
- ИМ2300Н1 - настенное, максимальное число каналов 11 (конфигурации 4C2I2R или 5F2I4R);
-
- ИМ2300ЩМ1 - щитовое, максимальное число каналов 10 (конфигурации 2C4I2R или 4C4I2R или Ex-2F4l);
-
- ИМ2300DIN - с установкой на DIN рейку, максимальное число каналов 6 (конфигурация 2F2C2R или 1F, или 2F, или 4F);
-
- ИМ2300 DIN-ВМ - исполнение ИМ2300О1\ с выносным измерительным модулем, максимальное число каналов 6 (конфигурация 2F2C2R);
-
- ИМ2300ИРР - одноканальное (конфигурация 1F или 1I).
Буквенные индексы в видах конфигураций означают тип каналов, имеющихся в приборах: F - число-импульсный (частотный) канал; I - токовый канал; R - канал термометра сопротивления; C - комбинированный канал (токовый или число-импульсный). Цифра перед буквой означает количество соответствующих каналов. Ex - вариант прибора с искробезопасными входами.
Внешний вид приборов различных исполнений приведен на рисунке 1.

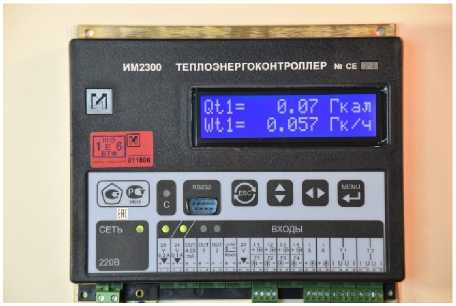

ИМ2300Н1

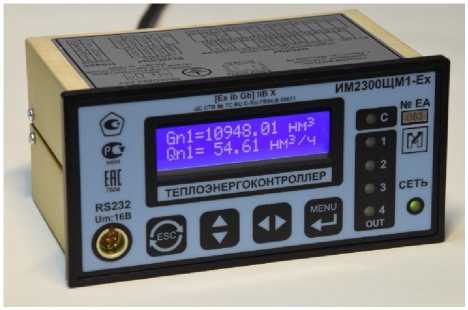

ИМ2300ЩМ1


ИМ2300ИРР
ИМ2300DIN

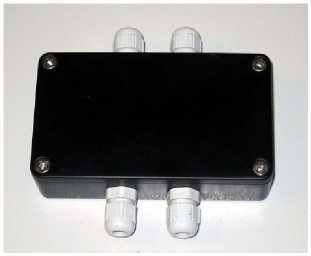

Выносной измерительный
модуль ИМ2300ВМ
Рисунок 1 - Внешний вид приборов
Обозначение мест нанесения знака поверки и пломбировки приборов от несанкционированного доступа для различных исполнений приведены на рисунке 2.
ТЕПЛОЭНЕРГ0К01
ИМ2300Н1
Место нанесения знака поверки и пломбировки


Место нанесения знака поверки и пломбировки
I —

ИМ2300ВМ

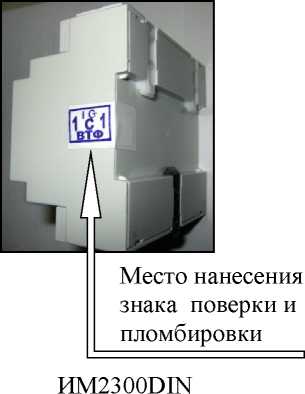

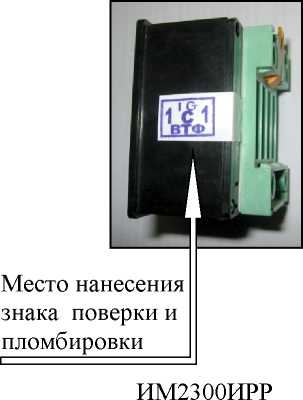

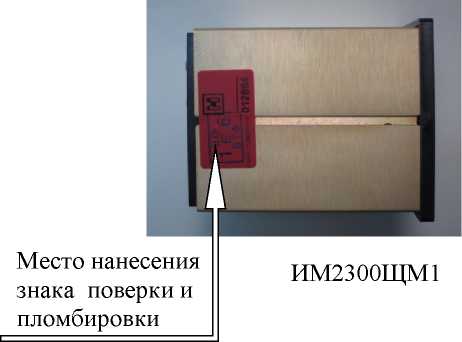

Рисунок 2 - Схемы пломбировки приборов от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечениеПрограммное обеспечение прибора (далее - ПО) состоит из базового модуля, записанного во FLASH память микроконтроллера, и паспорта конфигурации прибора, который заносится в переписываемую с компьютера память EEPROM. Конфигурация прибора создается на основании опросного листа, представленного потребителем или самим потребителем при наличии у него программы IMProgram.
Идентификационные данные ПО средства измерений представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
IM2300 |
Номер версии (идентификационный номер) ПО |
1.7 |
Цифровой идентификатор ПО (сумма по модулю 256 метрологически значимой части ПО) |
217 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. В приборах предусмотрена надежная защита от несанкционированных вмешательств в их работу, которые могут привести к искажению результатов измерений.
Изменение версии ПО возможно только в заводских условиях с использованием специального оборудования и ПО. При изменении версии ПО прибор делает соответствующую запись в журнал событий, хранящийся в приборе, с указанием времени данного события.
Метрологические и технические характеристикиМетрологические характеристики приборов представлены в таблице 2.
Таблица 2__________________________________________
____________Наименование характеристики___________ Диапазон измеряемых величин (расход, давление, температура и др.)
Значение
Пределы допускаемой основной погрешности при преобразовании входных сигналов:
- приведенной для унифицированных входных сигналов (электрический ток, электрическое напряжение), %
Определяется диапазоном измерений первичных преобразователей и ограничений не имеет. Диапазон вычисленных значений в приборах не ограничивается.
±0,05 или ±0,1; или ±0,2
(за нормирующее значение принимается значение диапазона измерений входного сигнала)
-
- относительной для число-импульсных (частотных) входных сигналов, %
-
- абсолютной для входных сигналов от термопреобразователей сопротивления, °С:
верхнего
±0,05 или ±0,1
нижнего
-
- в диапазоне с разностью пределов измерений < 300 °С
-
- в диапазоне с разностью пределов измерений > 300 °С
- абсолютной при измерении разности температур (At) парных измерительных каналов для входных сигналов от термопреобразователей сопротивления в диапазоне от 0 до 150 °С, °С_________________________________________________
Дополнительная абсолютная погрешность, вызванная изменением температуры окружающей среды
±0,1 или ±0,2
верхнего
нижнего
±0,5
±[0,03 + 0,00l-At1
Не превышает 0,5 от основной абсолютной погрешности на каждые
10 °С
Пределы допускаемой приведенной погрешности выходных каналов (4 - 20) мА, %______________________
Пределы допускаемой относительной погрешности при измерении времени, %
±0,1 или +0,2 (нормирующее значение: 16 мА) ±0,01
Пределы допускаемой основной погрешности при использовании приборов в составе измерительных комплексов представлены в таблице 3.
Таблица 3
Измерительный комплекс |
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Счетчик жидкости |
Масса жидкости, т |
от 0 до 106 |
±0,2 % (относительная) |
Температура, °С |
от -70 до +200 |
±0,1 (абсолютная) | |
Теплосчетчик |
Масса теплоносителя, т |
от 0 до 106 |
±0,2 % (относительная) |
Количество тепловой энергии, ГДж (Гкал) |
от 0 до 106 |
±(0,4+ 3/ At) % (относительная) | |
Температура, °С |
от 0 до 180 |
±0,1 (абсолютная) | |
Разность температур, °С |
от 3 до 150 |
±(0,03 + 0,001-At) (абсолютная) | |
Теплосчетчик для пара |
Масса теплоносителя, т |
от 0 до 106 |
±0,25 % (относительная) |
Количество тепловой энергии, ГДж (Гкал) |
от 0 до 106 |
±0,4 % (относительная) | |
Температура, °С |
от 100 до 500 |
±0,5 (абсолютная) | |
Давление, МПа |
от 0 до 6 |
±0,1 % (приведенная*) | |
Комплекс учета газа |
Объем в стандартных 3 условиях, м3 |
от 0 до 106 |
±0,35 % (относительная) |
Расход в стандартных условиях, м3/ч |
от 0 до 106 |
±0,35 % (относительная) | |
Температура, °С |
от -50 до +100 |
±0,1 (абсолютная) | |
Давление, МПа |
от 0 до 6 |
±0,1 % (приведенная*) | |
Приведение расхода и объема к стандартным условиям |
- |
±0,05 % (относительная) |
* За нормирующее значение принимается значение диапазона измерений входного сигнала.
Технические характеристики приборов представлены в таблице 4.
Таблица 4
Наименование характеристики |
Значение |
Диапазон рабочих температур, °С |
от 0 до 40 или от -40 до +40 (по специальному заказу) |
Питание приборов от сети переменного тока: | |
- напряжением, В |
от 187 до 242 |
- частотой, Гц |
(50 ± 2) |
Потребляемая мощность, В^А, не более: | |
- без внешних нагрузок |
8 |
- с внешней нагрузкой (первичные преобразователи) |
14 |
Габаритные размеры приборов (Длина x ширина x высота), | |
мм, не более | |
- исполнение ИМ2300Н1 |
190 x 170 x 45 |
- исполнение ИМ2300ЩМ1 |
144 x 72 x 90 |
- исполнение ИМ2300DIN |
107 x 86 x 60 |
- исполнение ИМ2300ВМ (выносной измерительный модуль) |
115 x 65 x 30 |
- исполнение ИМ2300ИРР |
72 x 72 x 35 |
Масса, кг, не более | |
- исполнение ИМ2300Н1 |
1,0 |
- исполнение ИМ2300ЩМ1 |
0,8 |
- исполнение ИМ2300DIN |
0,3 |
- исполнение ИМ2300ВМ (выносной измерительный модуль) |
0,4 |
- исполнение ИМ2300ИРР |
0,3 |
Средняя наработка на отказ, ч, не менее |
40000 |
Срок службы изделия, лет, не менее |
10 |
Маркировка взрывозащиты (для исполнения ИМ2300ЩМ1 Ех-2F4I) |
[Ex ib Gb] IIB X |
наносится типографским способом в левом верхнем углу первого листа паспорта и в левой части лицевой панели прибора.
Комплектность средства измерений приведена в таблице 5.
Таблица 5
Наименование |
Обозначение |
Количество, шт. |
Примечание | ||||
Н1 |
ЩМ1 |
DIN |
ВМ |
ИРР | |||
Прибор вторичный теплоэнерго-контроллер ИМ2300 |
ИМ2300 |
1 |
1 |
1 |
1 |
1 | |
Руководство по эксплуатации |
ИМ23.00.001РЭ |
1 |
1 |
1 |
1 |
1 | |
Паспорт |
ИМ23.00.001ПС |
1 |
1 |
1 |
1 |
1 | |
Кронштейн |
23.00.050 |
1 | |||||
Кабель RS232 |
ИМ23.00.910 |
1 |
По заказу | ||||
Кабель RS232 DВ9-DВ9 |
1 |
По заказу | |||||
Конвертор интерфейсов RS232-RS485 |
ИМ23.16.51 |
1 |
1 |
По заказу | |||
Вилка MiniDIN-4M |
1 |
1 | |||||
Клеммные колодки |
MC420-350-4(2) MC100-762-2 MC1.5/2-ST |
N 1 |
N 1 |
N 1 |
N 1 |
N 1 |
N - число заказанных входов и выходов |
Вилка DB-25F с кожухом |
1 | ||||||
Розетка DHS-15F с кожухом |
1 | ||||||
Программный комплекс |
ImProgram |
1 |
1 |
1 |
1 |
1 |
По заказу |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам вторичным теплоэнергоконтроллерам ИМ2300ГОСТ 8.586.(1-5)-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств;
ГОСТ 30319.(1-3)-2015 Газ природный. Методы расчета физических свойств;
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
МИ 2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя;
МИ 2451-98 ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя;
ГСССД МР 113-03 Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263^500 К при давлении до 15 Мпа;
Технические условия ИМ23.00.00.001ТУ Прибор вторичный теплоэнергоконтроллер ИМ2300.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Интромаг» (ООО «НПП Интромаг»)
ИНН 5903020720
Адрес места осуществления деятельности: 614068, Пермский край, г.о. Пермский, г. Пермь, ул. Дзержинского, д. 1, к. 60Б
Телефон (342) 237-17-80, факс (342) 237-17-49
E -mail: vzel@mpm.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пермском крае» (ФБУ «Пермский ЦСМ») Адрес: 614068, г. Пермь, ул. Борчанинова, д. 85
Телефон (342) 236-31-00, факс (843) 236-23-46
E-mail: pcsm@permcsm.ru
Web-сайт: http://www.permcsm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311973.
