ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТШЛ-НТЗ-0,66; ТШП-НТЗ-0,66

Назначение средства измерений

Трансформаторы тока ТШЛ-НТЗ-0,66; ТШП-НТЗ-0,66 (далее по тексту -трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и являются комплектующими изделиями.

По принципу конструкции трансформаторы являются шинными и не имеют первичной обмотки. Первичной обмоткой служит ввод распределительного устройства в виде кабеля или шины, проходящих через окно трансформаторов. Высоковольтная изоляция обеспечивается изоляцией кабеля или шины.

Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены на фланце трансформаторов и имеют два варианта исполнения:

«А»  - вторичные контакты расположены на установочной поверхности

трансформаторов;

«С» - выводы вторичных обмоток выполнены из гибкого провода необходимой длины и расположены на установочной поверхности трансформаторов.

Корпус трансформаторов изготавливается в виде двух типов:

«Л» - литой, компаунд на основе эпоксидной смолы является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий;

«П» - пластиковый корпус, заполненный компаундом на основе эпоксидной смолы, который является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий.

Трансформаторы имеют несколько конструктивных исполнений: 01 - 85,

отличающихся между собой формой и размерами корпуса и окна.

Трансформаторы с отпайками на обмотках имеют в своем обозначении букву «К».

Трансформаторы не подлежат заземлению, т.к. не имеют подлежащих заземлению металлических частей.

На все трансформаторы, за исключением исполнения «С», устанавливается прозрачная крышка с возможностью пломбирования для защиты вторичных выводов от несанкционированного доступа.

Крепление трансформаторов на месте установки производится с помощью болтов М6, М8 или М10 (в зависимости от конструктивного исполнения) к элементам крепления, расположенным на основании трансформаторов или через закладные втулки.

Трансформаторы изготавливаются в виде двух модификаций ТШЛ-НТЗ-0,66 и ТШП-НТЗ-0,66 и ряда конструктивных исполнений отличающихся формой и материалом корпуса, размером отверстия под шину или кабель, массой и габаритными размерами.

Модификации и конструктивное исполнение трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.

Общий вид трансформаторов представлен на рисунках 2 и 4.

На трансформаторах имеется табличка технических данных.

Схема пломбировки от несанкционированного доступа представлена на рисунках 3 и 5.

Нанесение знака поверки на трансформаторы не предусмотрено.

Место нанесения заводских номеров - на табличке технических данных; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр.

Обозначение мест нанесения знака утверждения типа и заводских номеров представлено на рисунках 3 и 5.

Рабочее положение трансформаторов в пространстве - любое. Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Т Ш Х-НТЗ-О,66-ХХ Х Х-Х/Х-Х/Х-Х/Х Х Х 2 (Х)

I Дополнительная информация_______________

Категория размещения по ГОСТ 15150-69 ____Климатическое исполнение по ГОСТ 15150-69 Односекундный ток термической стойкости, _____кА___________ ________________ ________Номинальный вторичный ток, А___________ __________Номинальный первичный ток, А___________ ______________Номинальная нагрузка, В^А_________________ Для измерительных обмоток: Класс точности и номинальный коэффициент безопасности приборов (Fs);

Для защитных обмоток 5Р; 10Р; 5PR; 10PR: Класс точности и номинальная предельная кратность;

Для защитных обмоток PX; PXR: Класс точности и номинальный коэффициент расширения тока;

Для защитных обмоток TPX; TPY; TPZ: Класс      точности,      симметрический

номинальный коэффициент тока короткого замыкания и номинальный коэффициент __________________расширенного тока для переходного режима Исполнение с переключением (К) - при ____________________наличии_________________________________ Исполнение вторичных выводов (А, С) - при

_______________________наличии_________________________________ _________________________Конструктивное исполнение_______________ _____________________________Номинальное напряжение, кВ______________ Зарегистрированный товарный знак ____________________________________изготовителя_______________________________ ______________________________________Тип корпуса (Л, П)________________________ ______________________________Шинный_________________________ Трансформатор тока

Рисунок 1 - Структура условного обозначения трансформаторов тока

ТШЛ-НТЗ-0,66; ТШП-НТЗ-0,66

Приказ Росстандарта №278 от 12.02.2025, https://oei-analitika.ru

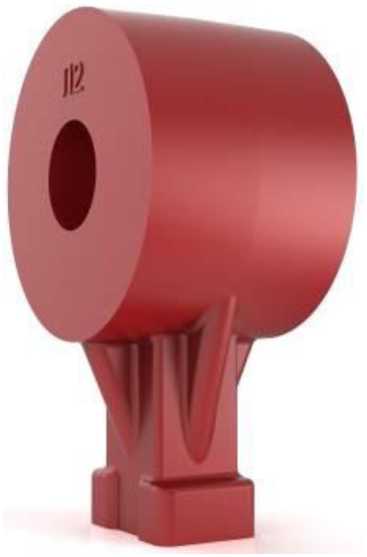

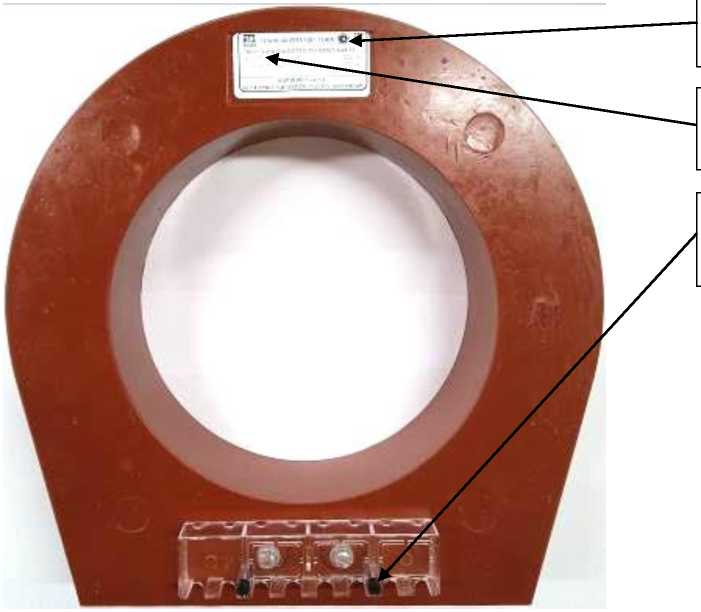

Рисунок 2 - Общий вид трансформаторов тока модификации ТШЛ-НТЗ-0,66

Приказ Росстандарта №278 от 12.02.2025, https://oei-analitika.ru

утверждения типа

Место нанесения

заводских номеров

Место пломбировки от несанкционированного доступа

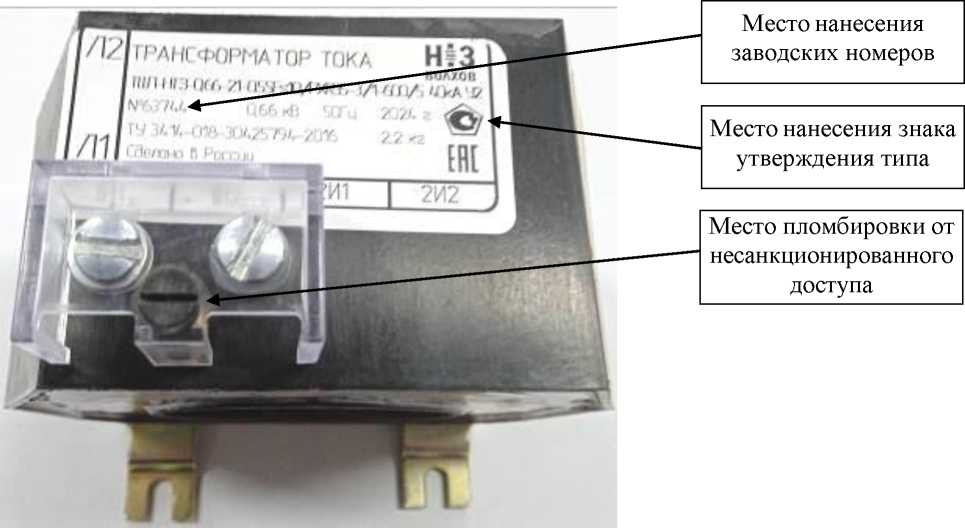

Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака утверждения типа и заводских номеров для трансформаторов тока модификации ТШЛ-НТЗ-0,66

Место нанесения знака

Приказ Росстандарта №278 от 12.02.2025, https://oei-analitika.ru

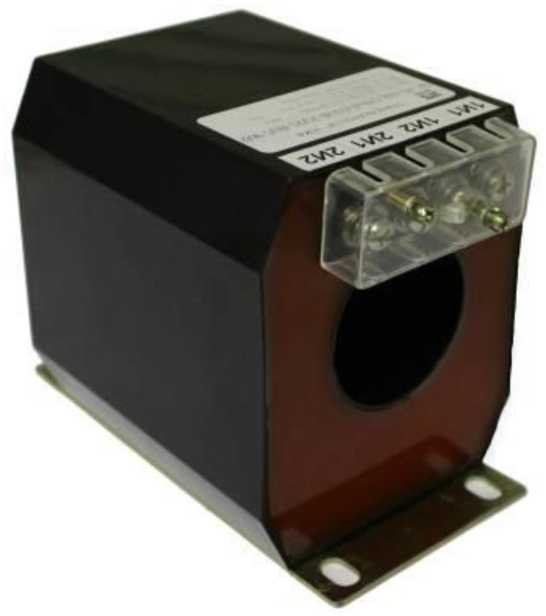

Рисунок 4 - Общий вид трансформаторов тока модификации ТШП-НТЗ-0,66

Приказ Росстандарта №278 от 12.02.2025, https://oei-analitika.ru

Рисунок 5 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака утверждения типа и заводских номеров для трансформаторов тока модификации ТШП-НТЗ-0,66

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики

Значение

Номинальное напряжение, кВ 1)

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальный первичный ток, А

от 50 до 8000 включ.

Номинальный вторичный ток, А

1; 5

Количество вторичных обмоток

до 6 включ.

Номинальная вторичная нагрузка, В^А

  • - с коэффициентом мощности cos ф2 = 1

  • - с коэффициентом мощности cos ф2 = 0,8

от 1 до 2,5 включ. от 3 до 100 включ.

Класс точности вторичных обмоток для измерений и учета 2) по ГОСТ 7746-2015 и ГОСТ Р МЭК 61869-2-2015

0,2S; 0,2; 0,5S; 0,5

Класс точности вторичных обмоток для защиты 2)

  • - по ГОСТ 7746-2015

  • - по ГОСТ Р МЭК 61869-2-2015

5Р; 10Р

5Р; 10Р; 5PR; lOPR; PX; PXR;

TPX; TPY; TPZ

Номинальная предельная кратность вторичных обмоток для защиты с классами точности по ГОСТ 7746-2015

от 2 до 35

Номинальная предельная кратность вторичных обмоток для защиты с классами точности 5Р; 10Р; 5PR; 10PR по ГОСТ Р МЭК 61869-2-2015

от 2 до 35

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений

от 2 до 35

Номинальный коэффициент расширения тока Кх вторичных обмоток для защиты с классами точности РХ и PXR по ГОСТ Р МЭК 61869-2-2015, не менее

от 2 до 35

Симметрический   номинальный   коэффициент   тока

короткого замыкания Кssc вторичных обмоток для защиты с классами точности    ТРХ;    TPY;    TPZ по

ГОСТ Р МЭК 61869-2-2015, не менее

от 1 до 50

Номинальный коэффициент расширенного тока для переходного режима Rtd вторичных обмоток для защиты с классами точности    ТРХ; TPY;    TPZ по

ГОСТ Р МЭК 61869-2, не менее

от 1 до 50

Номинальная частота напряжения сети, Гц

50 или 60

Примечания:

  • 1) Трансформаторы могут быть установлены на высоковольтных кабельных или шинных линиях с напряжением от 3 до 35 кВ, при условии, что они обеспечивают заданные характеристики, и что изоляция между линией и корпусом трансформатора полностью обеспечивается собственной изоляцией высоковольтной линии.

  • 2) Трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной мощности в соответствии с заказом.

Для экспортных поставок

Таблица 2 - Технические

Наименование характеристики

Значение

ТШЛ-НТЗ-0,66

ТШП-НТЗ-0,66

Номинальный вторичный ток испытательной обмотки, А

1; 5; 10; 15; 20

Габаритные размеры, мм, (длина^ширина^высота)

от 144x66^155 до 318x136x320

от 105x74x140 до 435x150x186

Масса, кг

от 3,2 до 18,3

от 2,2 до 21,6

Климатическое исполнение и категория размещения по

ГОСТ 15150-69

УХЛ2, диапазон рабочих температур от -60 до +55 °С 2);

У2, диапазон рабочих температур от -50 до +45 °С 2); Т2, диапазон рабочих температур от -10 до +60 °С 2)

Примечания:

  • 1) Метрологические характеристики испытательной обмотки не нормируются.

  • 2) Верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

30

Средняя наработка на отказ, ч, не менее

4^105

Знак утверждения типа

наносится на табличку технических данных трансформаторов и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТШЛ-НТЗ-0,66; ТШП-НТЗ-0,66

1 шт.

Паспорт

0.НТЗ.486.051 ПС

1 экз.

Руководство по эксплуатации

0.НТЗ.142.051 РЭ

1 экз.

Примечание - размещено в свободном доступе на техническом портале https://intzv.ru ООО «НТЗ «Волхов» и предоставляется по запросу

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации 0.НТЗ.142.051 РЭ в разделе 3 «Устройство».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»; ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Дополнительные требования к трансформаторам тока»;

Приказ Федерального агентства по техническому регулированию и

Часть 2.

метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ТУ 3414-018-30425794-2016 «Трансформаторы тока ТШЛ-НТЗ-0,66; ТШП-НТЗ-0,66. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Невский Трансформаторный Завод

«Волхов» (ООО «НТЗ «Волхов»)

ИНН 5321152861

Новгородская обл., г. Великий Новгород, ул. Северная, д. 19

Испытательные центры

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Юридический адрес: 142704, Московская обл., Ленинский р-н, г. Видное, Промзона тер., к. 526

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» февраля 2025 г. № 278

Лист № 1

Всего листов 7

Регистрационный № 78390-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики жидкости «РВШ-ТА»

Назначение средства измерений

Расходомеры-счетчики жидкости «РВШ-ТА» (далее расходомеры) предназначены для измерений объема и объемного расхода ньютоновских жидкостей.

Описание средства измерений

Принцип действия расходомеров основан на измерении частоты вращения аксиальной турбины и количества импульсов посредством магнитоиндукционного датчика. На основе измерения частоты и количества импульсов, которые генерируются магнитоиндукционным датчиком и характеристик первичного преобразователя турбинного типа (далее ПИП), вторичный электронный прибор (далее ВЭП) рассчитывает объемный расход и объем жидкости, прошедшей через ПИП.

Расходомеры состоят из:

- ПИП, представляющего из себя отрезок стальной трубы, внутри которой установлены передний и задний стабилизаторы потока. В стабилизаторах потока установлены подшипники качения, к которым крепится аксиальная турбина. На корпусе ПИП в области турбины установлен магнитоиндукционный датчик, не имеющий контакта с измеряемой средой;

- ВЭП в качестве которого используется счетчик-контроллер электронный «СКЭ»;

- преобразователя измерительного (далее ПИ), устанавливающегося в измерительную цепь между ПИП и ВЭП при длине соединительного более 2 метров, для усиления сигнала.

кабеля

Расходомеры выпускаются в трех модификациях:

разных

- модификация двухпоточная (с двумя ПИП, установленными на трубопроводах);

разных трубопроводах, и выполняющая расчет арифметической разности объема и объемного расхода жидкости между ПИП №1 и ПИП №2;

- модификация базовая.

- модификация дифференциальная (с двумя ПИП, установленными на

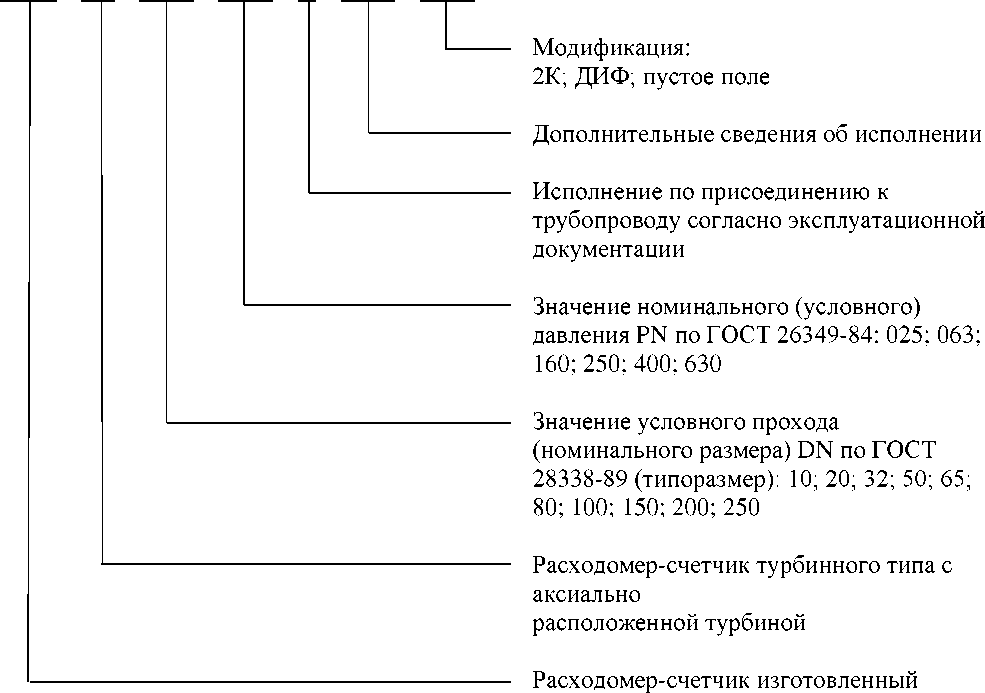

Схема условного обозначения расходомеров:

РВШ - ТА - ХХХ - ХХХ - Х - ХХХ - ХХХ

Приказ Росстандарта №278 от 12.02.2025, https://oei-analitika.ru

по ТУ 26.51.63-001-84239441-2019

Общий вид расходомера представлен на рисунках 1 и 2.

Схема нанесения заводских пломб и обозначение места нанесения знака поверки представлены на рисунке 3.

Заводской номер в цифровом формате наносится методом ударно-точечной маркировки на табличке, закрепленной на ПИП и методом типографской печати на самоклеящийся стикер, наклееный на ВЭП.

Места нанесения знака утверждения типа и заводского номера указаны на рисунке 4.

Приказ Росстандарта №278 от 12.02.2025, https://oei-analitika.ru

а)

Приказ Росстандарта №278 от 12.02.2025, https://oei-analitika.ru

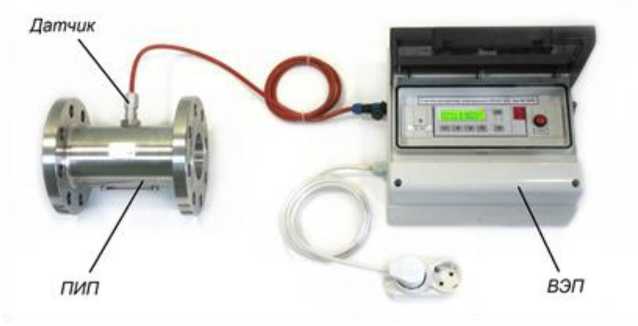

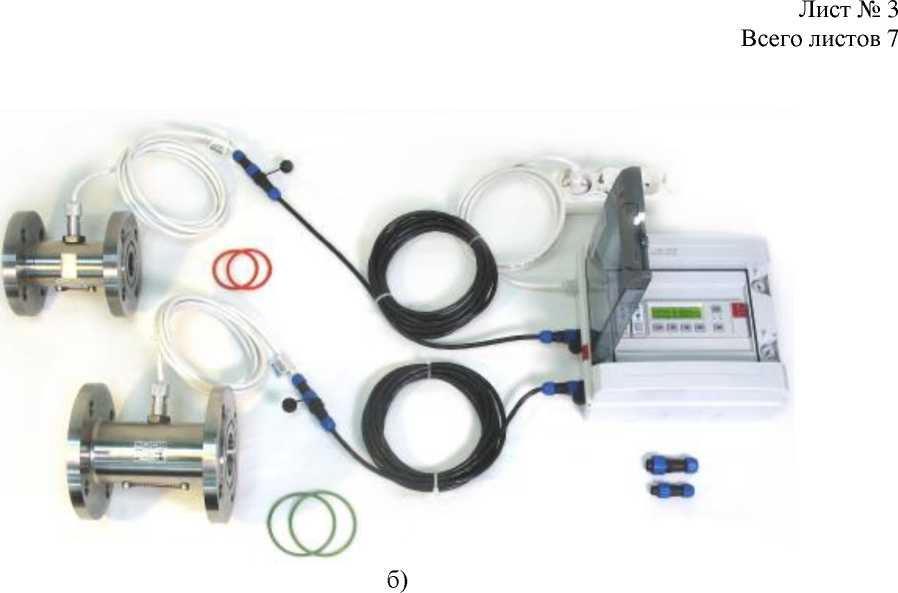

Рисунок 1 - Общий вид расходомера-счетчика РВШ-ТА с длиной кабеля между ПИП и ВЭП менее 2 метров: а) модификация с одним ПИП; б) модификации с двумя ПИП

Приказ Росстандарта №278 от 12.02.2025, https://oei-analitika.ru

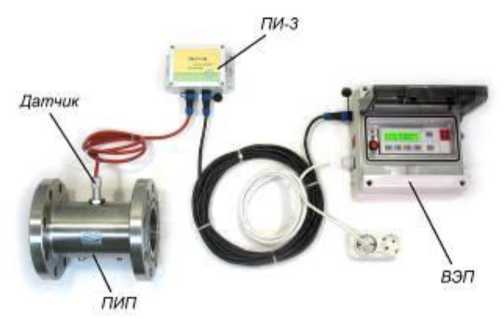

а) с применением преобразователя измерительного ПИ-3

Приказ Росстандарта №278 от 12.02.2025, https://oei-analitika.ru

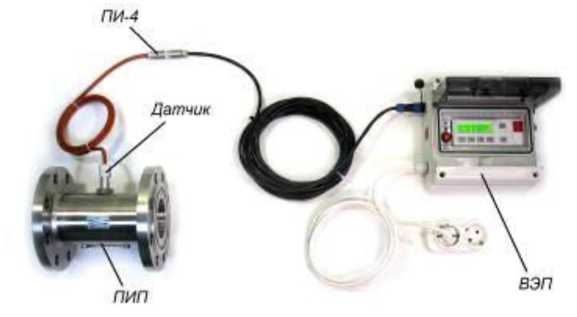

б) с применением преобразователя измерительного ПИ-4

Рисунок 2 - Общий вид расходомера-счетчика РВШ-ТА с подключением между ПИП и ВЭП преобразователя измерительного и длиной кабеля более 2 метров

Приказ Росстандарта №278 от 12.02.2025, https://oei-analitika.ru

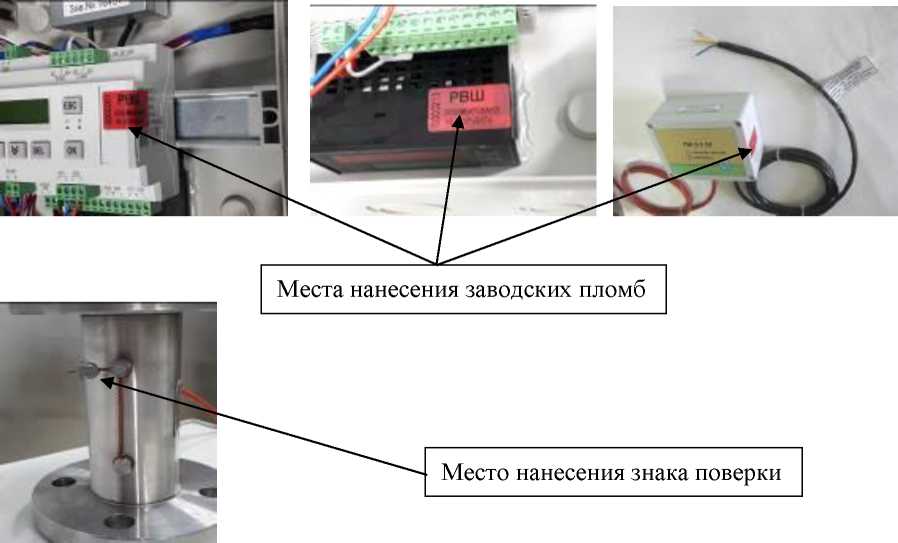

Рисунок 3 - Схема нанесения заводских пломб и обозначение места нанесения знака поверки

Приказ Росстандарта №278 от 12.02.2025, https://oei-analitika.ru

а)

/мин

л

л

Место нанесения знака утверждения типа

Место нанесения знака утверждения типа

Приказ Росстандарта №278 от 12.02.2025, https://oei-analitika.ru

Места нанесения заводского номера:

а) - наносится на ПИП

б) - наносится на ВЭП (при использовании 2 ПИП, указываются номера каждого через запятую)

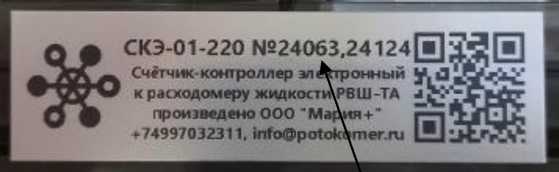

Рисунок 4 - Места нанесения заводского номера и знака утверждения типа

Программное обеспечение

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Индентификационное наименование ПО

V2.02.ПР200СИ30.1.420.485.ДМ

Номер версии (идентификационный номер)

ПО

2.02

Цифровой идентификатор ПО

7E1D88DCDE7F46EA2307A5202B631E62BCB

FDB57BC31AF7914EB90265DF1F0AB

Алгоритм вычисления контрольной суммы

SHA256

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение

Номинальный диаметр (DN)

10

20

32

50

65

80

100

150

200

250

Минимальный расход, Qmin, м3

0,03

0,08

0,12

0,3

1

2

4

8

20

36

90

150

Максимальный расход, Qmax м3

0,6

2

3

7

20

40

80

160

260

550

1100

1900

Пределы допускаемой относительной погрешности при измерении объема и объемного расхода, %

±0,50;

±1,00

±0,25; ±0,50; ±1,00

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

от 94 до 250

- частота переменного тока, Гц

от 47 до 63

- напряжение постоянного тока, В

от 19 до 30

Потребляемая мощность, В^А, не более

5

Номинальное рабочее давление1), МПа, не более

25,0; 6,3

Температура измеряемой жидкости, °С

от -50 до +250

Потеря давления измеряемой среды, МПа, не более

0,1

Диапазон вязкости измеряемой среды, мм2/с (сСт)

от 0,6 до 300

Габаритные размеры ПИП, мм, не более

- высота

470

- ширина

470

- длина

224

Габаритные размеры ВЭП, мм, не более

- высота

140

- ширина

326

- длина

250

Масса ПИП, кг, не более

142

Условия эксплуатации ПИП:

- температура окружающей среды, °С

от -55 до +250

- относительная влажность воздуха при 35 °С, %, не более

98

- атмосферное давление, кПа

от 84,0 до 106,7

таблицы 3

Наименование характеристики

Значение

Условия эксплуатации ВЭП:

- температура окружающей среды, °С

от -20 до +50

- относительная влажность воздуха при 30 °С, %, не более

95

- атмосферное давление, кПа

от 84,0 до 106,7

Условия эксплуатации ПИ:

- температура окружающей среды, °С

от -55 до +60

- относительная влажность воздуха при 35 °С, %, не более

98

- атмосферное давление, кПа

от 84,0 до 106,7

Степень защиты ВЭП по ГОСТ 14254-15

IP66

1) для DN 10; 20; 32; 50 - 25,0 МПа

для DN 65; 80; 100; 150; 200; 250 - 6,3 МПа

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

9

Средняя наработка на отказ, ч

50000

Знак утверждения типа

наносится на шильдик ПИП фотохимическим методом или методом лазерной гравировки, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Расходомер-счетчик жидкости

РВШ-ТА

1 шт.

Паспорт

РВШ-ТА.00.00.000 ПС

1 экз.

Руководство по эксплуатации

РВШ-ТА.00.00.000 РЭ

1 экз.

Сведения о методиках (методах) измерений

приведены в п. 1.2.2 «Руководства по эксплуатации Расходомеров-счетчиков жидкости «РВШ-ТА» РВШ-ТА.00.00.000 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 26.51.63-001-84239441-2019

Расходомеры-счетчики жидкости РВШ.

Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Мария плюс» (ООО «Мария+») ИНН 3241008153

Адрес: 243146, Брянская обл., г. Клинцы, ул. Ворошилова, д. 3, оф. 5

Телефон (факс): +7 (499) 703 23 11

E-mail: info@potokomer.ru

Web-сайт: www.potokomer.ru, рвш.рф

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
