О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « _2 » ф_1_эа_>1_____2025 г. № _77
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
1 |
7. |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1. |
Квадранты оптические |
КО |
26905-15 |
ГОСТ 8.393 2010 |
Акционерное общество «Новосибирский приборостроитель ный завод» (АО «НПЗ»), г. Новосибирск |
ФБУ «УРАЛТЕСТ», г. Екатеринбург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» февраля 2025 г. № 277
Лист № 1
Всего листов 6
Регистрационный № 26905-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Квадранты оптические КО
Назначение средства измеренийКвадрант оптический КО (далее - квадрант) предназначен для измерения углов наклона плоских и цилиндрических поверхностей и для их установки под заданным углом к горизонтальной плоскости. Квадранты применяются в научно-исследовательских институтов, машиностроительных предприятий, строительных организаций и других отраслях народного хозяйства.
лабораториях
Квадранты изготавливаются трех модификаций: КО-10 (с ценой деления 10"), КО-60 и КО-60М (с ценой деления 60").
Принцип действия квадранта заключается в том, что отсчет угла наклона основания относительно оси уровня производится по стеклянному лимбу с помощью отсчетного микроскопа. Квадрант работает как при естественном, так и при искусственном освещении.

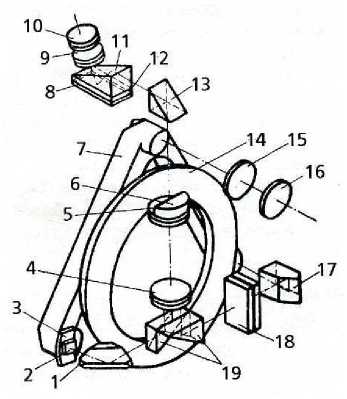

Оптическая схема квадранта КО-10 приведена на рисунке 1.
Лучи света от зеркала (16) через защитное стекло (15) попадают в светопровод (7) и направляются им на лимб (14) и шкалу (3). Лучи, передающие изображение штрихов шкалы и штрихов лимба (нижнее в поле зрения), через сетку (2) с индексом, через призмы (1) и (19) проходят в объектив, состоящий из линз (4) и (5). Лучи, передающие изображение штрихов диаметрально противоположной части лимба (верхнее поле зрения), призмой (17), клиньями (18) микрометра и призмой (19) направляются также в объектив. Объектив через призму (13) и разделительный блок, состоящий из призмы (11) и клиньев (8) и (12), передаёт изображение штрихов шкалы и двух диаметрально противоположных частей лимба в фокальную плоскость окуляра. Окуляр состоит из линз (9) и (10). Лучи, передающие изображение шкалы, отражаются зеркальным участком грани призмы (11). Лучи, передающие нижнее изображение штрихов лимба, отражаются зеркальным участком клина (12), а зеркальная грань клина (8) отражает лучи, передающие верхнее изображение штрихов. Линия раздела между верхним и нижним изображениями штрихов образуются границей серебрения на клине (12). Пластина (6) компенсирует разность верхнего и нижнего изображений штрихов лимба, возникающую в разделительном блоке. Клинья (18) совместно образуют плоскопараллельную пластинку. Сдвигом клиньев перпендикулярно оптической оси меняется толщина пластинки, и этим достигается правильность показаний отсчётного устройства.

Рисунок 1 -
Оптическая схема квадранта КО-10
Конструктивно квадрант состоит из следующих основных частей: оптического устройства, наружного кожуха с окуляром, блока уровней, основания.

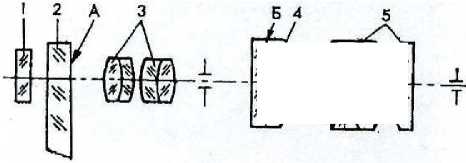

Оптическая схема квадрантов КО-60 и КО-60М приведена на рисунке 2.
Пучок лучей, попадая в светофильтр (1), проходит далее через оптический лимб (2), линзы объектива (3), сетку с коллективом (4) и линзы окуляра (5). Поле зрения наблюдается в зелёном свете.

Рисунок 2 - Оптическая схема квадранта КО-60 / КО-60М
А - плоскость делений лимба; Б - плоскость делений сетки
Wi\ л 1) и | ||
/А^/ \ |
Конструктивно квадрант КО-60/ КО-60М состоит из следующих основных частей: основания (КО-60М - с магнитом), корпуса, крышки, микроскопа отсчётного, зеркала, уровня продольного (основного), уровня поперечного, кожуха, винта зажимного, винта наводящего, нониуса.
Заводской номер квадрантов КО-60 и КО-60М в цифровом формате наносится на щиток, расположенный на задней части корпуса гравиметрическим методом.
Заводской номер квадрантов КО-10 в цифровом формате наносится на фланец, расположенный на передней части гравиметрическим методом.
Нанесение знака поверки на квадранты не предусмотрено.
Для защиты квадранта от несанкционированного доступа производится пломбировка одного винта на крышке с уровнем, идентификационная наклейка размещается на боковой стороне корпуса, справа.
Общий вид средства измерений с указанием мест пломбировки, нанесения заводского номера, знака утверждения типа представлен на рисунках 3-7.

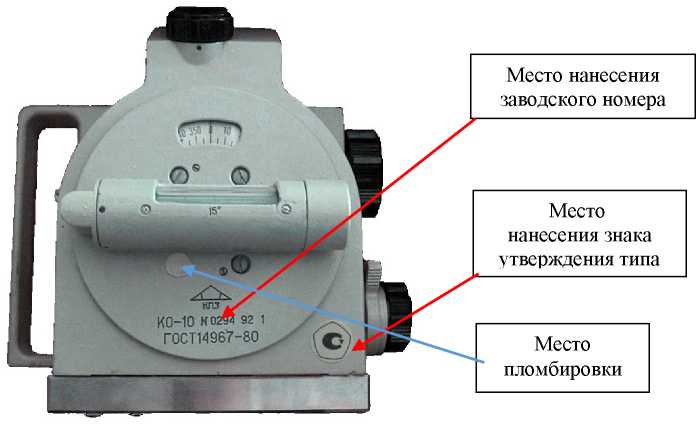

Рисунок 3 - Общий вид квадранта КО-10
Место пломбировки
Место нанесения знака утверждения типа

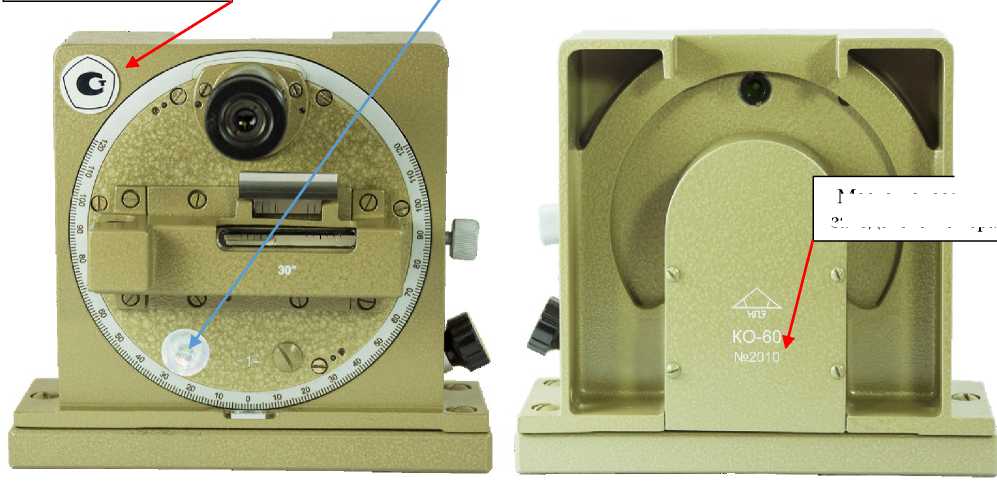

Рисунок 4 - Общий вид квадранта КО-60
Место нанесения заводского номера
Рисунок 5 - Место нанесения заводского номера на квадрант КО-60
Место пломбировки
Место нанесения знака утверждения типа

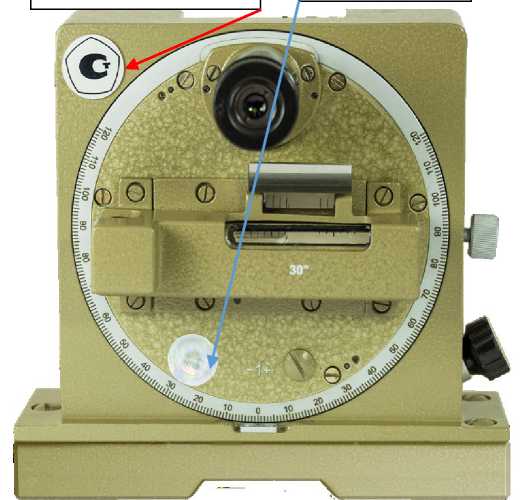

Рисунок 6 - Общий вид квадранта КО-60М


В"

Место нанесения заводского номера
ж

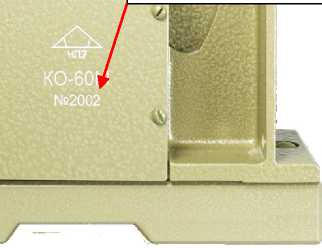

Рисунок 7 - Место нанесения заводского номера на квадрант КО-60М
Метрологические и основные технические характеристики квадрантов представлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
Наименование характеристики |
Модель квадранта | ||
КО-10 |
КО-60 |
КО-60М | |
Значение | |||
Диапазон измерений углов по лимбу |
от 0 до 360° |
±120° | |
Пределы допускаемой абсолютной погрешности измерений |
±10" |
±30" | |
Цена деления шкалы отсчётного устройства |
10" |
60" | |
Цена деления шкалы основного уровня |
15" |
30" | |
Цена деления шкалы поперечного уровня |
4 | ||
Цена деления шкалы лимба |
IJO' |
60' | |
Цена деления наружной шкалы |
5° |
1° | |
Габаритные размеры, мм, не более |
165x120x165 |
155x97x131 |
155x97x135 |
Масса, кг, не более:
|
3,4 6,0 |
2,5 4,0 |
|
Условия эксплуатации по гр. С3 ГОСТ Р 52931:
|
от -10 до +40 80 |
от -50 до +50 при условии предохранения от осадков |
Наименование характеристики |
Модель квадранта | ||
КО-10 |
КО-60 |
КО-60М | |
Значение | |||
Установленный полный ресурс, ч, не менее |
6000 | ||
Установленный срок службы, лет, не менее |
6 |
6,5 | |
Длина основания квадранта, мм, не менее |
120 |
148 | |
Исполнение |
обычное |
с магнитом |
наносится на корпус средства измерений фотохимическим методом и на титульный лист паспорта типографским способом.
Комплектность средства измеренийКомплектность средства измерений приведена в таблице 2.
Таблица 2 - Комплектность средства измерений
Обозначение |
Наименование |
Количество | ||
КО-10 |
КО-60 |
КО-60М | ||
Инст |
рументы и принадлежности | |||
АЛ2.787.046 |
Квадрант оптический КО-101) |
1 |
- |
- |
АЛ3.817.001 |
Квадрант оптический КО-60 |
- |
1 |
- |
АЛ3.817.002 |
Квадрант оптический КО-60М |
- |
- |
1 |
АЛ8.679.008 |
Ключ |
2 |
1 |
1 |
Тара потребительская | ||||
АЛ4.161.112 |
Ящик |
1 |
- |
- |
АЛ4.103.004 |
Ящик |
- |
1 |
- |
АЛ4.161.448 |
Ящик |
- |
- |
1 |
Эксплуатационная документация | ||||
АЛ2.787.046 ПС |
Квадрант оптический КО-10. Паспорт |
1 |
- |
- |
АЛ3.817.001 ПС |
Квадрант оптический КО-60. Паспорт |
- |
1 |
- |
АЛ3.817.002 ПС |
Квадрант оптический КО-60М. Паспорт |
- |
- |
1 |
1) По заказу может поставляться комплект дополнительных приспособлений для угловых измерений в горизонтальной плоскости: подставка для установки квадранта в положение с вертикальным направлением лимба (АЛ4.136.008); блок питания (трансформатор с подсветкой) к поставке (АЛ5.087.014); столик, закрепленный на оси лимба, для использования квадранта в качестве малогабаритного делительного стола (АЛ6.124.097); зеркало металлическое для получения изображения сетки проверяемого прибора (АЛ3.910.007).
приведены в разделах 5 «Подготовка квадранта к работе» и 6 «Порядок работы» документов
АЛЗ.817.001 ПС, АЛЗ.817.002 ПС, АЛ2.787.046 ПС.
Нормативные документы, устанавливающие требования к средству измерений ТУ3-3.179-81 «Квадранты оптические КО-10; КО-60. Технические условия»; ТУ3-3.1387-82 «Квадранты оптические КО-60М. Технические условия»;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому и метрологии от 26 ноября 2018 г. № 2482.
