ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от « _3 » (^^вра^^я_____2025 г. № ___

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 285

Регистрационный № 80517-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы рентгенофлуоресцентные модернизированные АДК ПРИЗМА-М

Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М (далее - анализаторы) предназначены для измерений массовой доли химических элементов в металлах и сплавах, в том числе алюминиевых, магниевых, нержавеющих, конструкционных, специальных и изделий на их основе, в рабочих маслах и жидкостях после осаждения на фильтре, а также для идентификации химических элементов от натрия до америция в веществах, находящихся в твердом, порошкообразном и жидком состоянии.

Принцип действия анализаторов основан на измерении спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, создаваемое рентгеновской трубкой, взаимодействует с атомами анализируемой пробы и вызывает вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. В качестве источника рентгеновского излучения в анализаторах используется рентгеновская трубка.

Конструктивно анализаторы выполнены в виде моноблока, содержащего малогабаритный источник рентгеновского излучения, предусилитель, кремниевый дрейфовый детектор (SDD), блок управления и стабилизации питания и связи со встроенным модулем Bluetooth, узел позиционирования образца с устройством вращения.

Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в пробе и при расчете используется метод фундаментальных параметров, также возможно применение метода эмпирических градуировок для создания специальных режимов измерения. Анализаторы предназначены для работы в полевых и цеховых условиях, а также стационарно в лаборатории.

Корпус анализаторов изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.

На заднюю панель анализаторов в виде наклейки наносится информационная табличка (шильд) с обозначением, заводским номером в цифровом формате. Заводской номер наносится на информационную табличку (шильд) типографским способом.

На анализаторы наносятся четыре гарантийные пломбы в виде наклеек на боковые панели анализаторов.

Общий вид анализаторов представлен на рисунке 1. Место нанесения гарантийных пломб представлено на рисунке 2. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 3.

Нанесение знака поверки на анализаторы не предусмотрено.

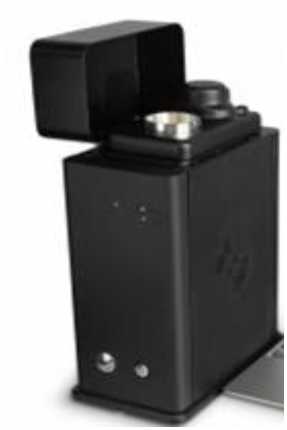

Рисунок 1 - Общий вид анализаторов рентгенофлуоресцентных энергодисперсионных модернизированных АДК ПРИЗМА-М

1а на анализаторы

1”

пециализированное 1мное тестирование уществлять сбор зультаты, выводить

ешнего

Место нанесения гарантийной пломбы

Место нанесения заводского номера, знака утверждения типа

Рисунок 3 - Место нанесения заводского номера, зн

Анализаторы управляются с программное обеспечение (далее - ПО). ПО позволяе и настройку, проводить контроль процесс экспериментальных данных, обрабатывать и сохран результаты на печать, создавать библиотеки, проводить идентификацию исследуемого

объекта на соответствие марки на компьютер.

Уровень защиты ПО соответствует уровню «высокий»

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 -

данные ПО

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится на информационную табличку (шильд), а также на титульный лист формуляра и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность

приведены в разделе 2 «Использование по назначению» документа ЛПКН 29.00.00.000 РЭ «Анализатор рентгенофлуоресцентный энергодисперсионный модернизированный АДК ПРИЗМА-М. Руководство по эксплуатации».

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

ТУ    26.51.53-029-29095820-2019.    Анализаторы рентгенофлуоресцентные

энергодисперсионные модернизированные АДК ПРИЗМА-М. Технические условия;

Приказ Росстандарта Российской Федерации от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».

Общество с ограниченной ответственностью   «Южполиметалл-Холдинг»

(ООО «ЮПХ»)

ИНН 7726383028

Адрес: 117638, г. Москва, Варшавское ш., д. 56, стр. 2, эт. 4, помещ. 4

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7(499) 129-19-11

Факс: +7(499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательский

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 285

Регистрационный № 81652-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) АО «Атомэнергопромсбыт» (ООО «Нестле Россия»)

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Атомэнергопромсбыт» (ООО «Нестле Россия») (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень — измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АО «Атомэнергопромсбыт» с программным обеспечением (ПО) «АльфаЦЕНТР», сервер филиала ПАО «Россети Волга» - «Самарские распределительные сети» с программным комплексом (ПК) «Энергосфера», устройства синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Для ИК №№ 6-8 цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер филиала ПАО «Россети Волга» -«Самарские распределительные сети», где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации, оформление отчетных документов. От сервера филиала ПАО «Россети Волга» - «Самарские распределительные сети» посредством электронной почты сети Internet информация поступает на сервер АО «Атомэнергопромсбыт» в виде XML-макета формата 80020 в соответствии с регламентами оптового рынка электроэнергии и мощности (ОРЭМ).

Для остальных ИК цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер АО «Атомэнергопромсбыт», где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации, оформление отчетных документов.

ИВК осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами ОРЭМ и с другими АИИС КУЭ, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений, а также с инфраструктурными организациями ОРЭМ, в том числе АО «АТС» и прочими заинтересованными организациями. Обмен результатами измерений и данными коммерческого учета электроэнергии осуществляется по электронной почте в виде xml-файлов установленных форматов, в том числе заверенных электронно-цифровой подписью.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входят УСВ, ежесекундно синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Сравнение шкалы времени сервера филиала ПАО «Россети Волга» - «Самарские распределительные сети» со шкалой времени соответствующего УСВ происходит не реже 1 раза в сутки. Корректировка шкалы времени сервера филиала ПАО «Россети Волга» -«Самарские распределительные сети» производится независимо от величины расхождения.

Сравнение шкалы времени сервера АО «Атомэнергопромсбыт» со шкалой времени соответствующего УСВ осуществляется не реже 1 раза в сутки. Корректировка шкалы времени сервера АО «Атомэнергопромсбыт» производится при расхождении не менее ±1 с со шкалой времени УСВ.

Сравнение шкал времени счетчиков со шкалой времени сервера, производящего опрос (сервер филиала ПАО «Россети Волга» - «Самарские распределительные сети» для ИК №№ 6-8 или сервер АО «Атомэнергопромсбыт» для остальных ИК) происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация шкалы времени счетчика со шкалой времени сервера, производящего опрос, осуществляется при превышении уставки коррекции времени. Уставка коррекции времени счетчиков настраивается с учетом обеспечения допускаемой коррекции погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±3 с (параметр программируемый).

Журналы событий счетчиков и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ.

Заводской номер АИИС КУЭ 001 нанесен на маркировочную табличку типографским способом в виде цифрового кода на корпусе серверной стойки АО «Атомэнергопромсбыт».

В АИИС КУЭ используется ПО «АльфаЦЕНТР» и ПК «Энергосфера». Уровень защиты от непреднамеренных и преднамеренных изменений ПО «АльфаЦЕНТР» и ПК «Энергосфера» соответствует уровню — «высокий» в соответствии Р 50.2.077-2014. Идентификационные признаки метрологически значимой части ПО «АльфаЦЕНТР» и ПК «Энергосфера» приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

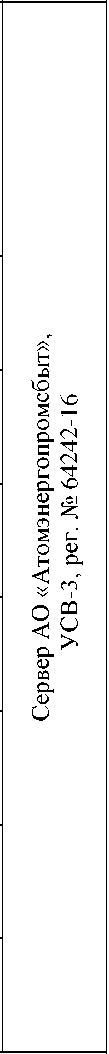

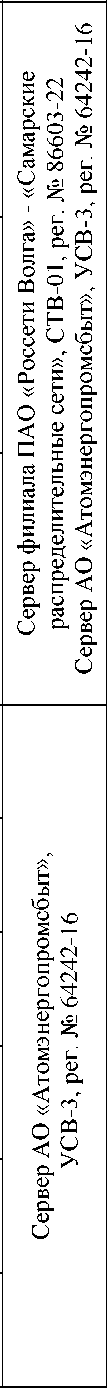

Таблица 2 - Состав

каналов АИИС КУЭ

Таблица 3 - Основные метрологические характеристики АИИС КУЭ

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчика: параметрирования; пропадания напряжения; коррекции времени.

• -   журнал сервера: параметрирования; коррекции времени.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

серверов.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

установка пароля на счетчики электрической энергии; установка пароля на серверы.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована); серверах (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ АО «Атомэнергопромсбыт» (ООО «Нестле Россия»)», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Акционерное общество «Атомэнергопромсбыт» (АО «Атомэнергопромсбыт»)

ИНН 7725828549

Юридический адрес: 117105, г. Москва, Новоданиловская наб., д. 4а Телефон: +7 (495) 543-33-06

Е-mail: info.apsbt@apsbt.ru

Акционерное общество «Атомэнергопромсбыт» (АО «Атомэнергопромсбыт») ИНН 7725828549

Адрес: 117105, г. Москва, Новоданиловская наб., д. 4а

Телефон: +7 (495) 543-33-06

Е-mail: info.apsbt@apsbt.ru

Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1

Телефон: +7 (495) 647-88-18

E-mail: golovkonata63@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560.

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: +7 (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.
