ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « _3 »   Ф__эа_>1____2025 г. № ___

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 286

Регистрационный № 21433-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы жидкостные «Хромос ЖХ-301»

Назначение средства измерений

Хроматограф жидкостный «Хромос ЖХ-301» (далее - хроматограф) предназначен для качественного и количественного определения состава многокомпонентных растворов методами жидкостной хроматографии: нормально-фазовой, обращенно-фазовой, ионо-парной, ионо-обменной, гель-проникающей с детектированием выходящих компонентов по их электропроводности, току окисления-восстановления, светопоглощению, светорассеянию, люминесценции и показателю преломления.

Описание средства измерений

Хроматограф состоит из следующих функциональных систем:

• - аналитическая - включает в себя следующие блоки: насос, колонки, дозатор пробы, детекторы: кондуктометрический (КД), электрохимический (ЭХД), спектрофотометрический (СПФД), флуориметрический (ФД), низкотемпературный испарительный детектор по светорассеянию, рефрактометрический (РД), диодно-матричный (ДДМ) выполняет функции дозирования пробы, разделения пробы на колонке и детектирования компонентов;

• - система обработки - включает в себя компьютер с принтером и компьютерную программу обработки хроматографических данных «Хромос», осуществляет вычисления высот и времен удерживания хроматографических пиков, выполняет расчет градуировочных коэффициентов и концентраций компонентов анализируемой смеси.

Заводской номер хроматографа в формате цифрового обозначения наносится методом сетчатой печати на информационную табличку (шильд), расположенную на задней панели детектора. наносятся в составе наносится хроматографа и входящих в состав его аналитической системы блоков (детекторов, насоса) указываются в паспорте средства измерений.

Знак поверки в виде наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на задней панели детектора.

Общий вид аналитической системы хроматографа, место нанесения знака поверки, знака утверждения типа и заводского номера приведены на рисунках 1-2.

Пломбирование хроматографа не предусмотрено.

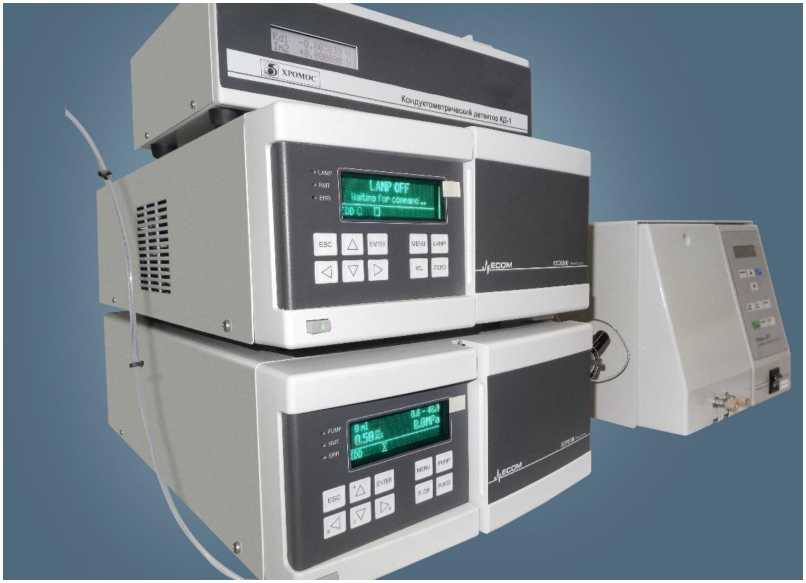

Рисунок 1 - Общий вид аналитической системы хроматографа жидкостного «Хромое ЖХ-301»

Места размещения:

• 1 - знака поверки;

• 2 - знака утверждения типа;

• 3 - заводского номера.

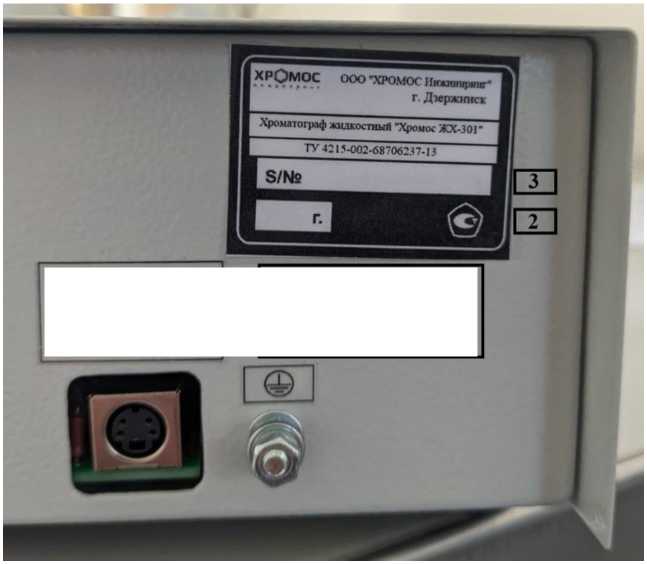

Рисунок 2 - Место нанесения знака поверки, знака утверждения типа и заводского номера хроматографа жидкостного «Хромос ЖХ-301»

Программное обеспечение

Для управления работой хроматографа, сбора и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос».

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики хроматографа, указанные в таблице 2, нормированы с учетом программного обеспечения.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Метрологические характеристики приведены в таблице 2.

Таблица 2 - Основные метрологические характеристики.

Наименование характеристики

Предел допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала (концентрации и времени удерживания), %:

ЭХД, КД, СПФД, ФД, РД, ДДМ, детектор низкотемпературный испарительный по светорассеянию

Таблица 3 - Дополнительные метрологические характеристики

Наименование характеристики

Пределы допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала (концентрации и времени удерживания) от первоначального значения за 8 часов непрерывной работы, % ЭХД, КД, СПФД, ФД, РД, ДДМ, детектор низкотемпературный испарительный по светорассеянию

Пределы детектирования детекторов, г/см³, не более:

ЭХД, по фенолу

КД, по иону хлора

СПФД, по фенолу

СПФД, по антрацену

ФД, по фенолу

РД, по этанолу

Низкотемпературный испарительный по светорассеянию, по кофеину ДДМ, по антрацену

Таблица 4 - Основные технические

Таблица 5 - Показатели надежности

Таблица 6 - Условия

Знак утверждения типа

наносится методом сетчатой печати на шильд, расположенный на задней панели детектора. На титульные листы эксплуатационной документации знак утверждения типа наносится методом лазерной печати.

Комплектность средства измерений

Таблица 7 - Комплектность

ЖХ-301»

жидкостного

Сведения о методиках (методах) измерений:

приведены в разделе 1.4 «Устройство и работа хроматографа» эксплуатационного документа ХАС 2.320.002 РЭ.

При использовании в сфере государственного регулирования обеспечения единства измерений хроматограф применяется в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 4215-002-68706237-13 с изменением 2 Хроматографы жидкостные «Хромос ЖХ-301». Технические условия;

ГОСТ Р 8.735.0-2011 «Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения».

Изготовитель

Общество с ограниченной ответственностью «ХРОМОС Инжиниринг» (ООО «ХРОМОС Инжиниринг»)

ИНН 5249111131

Адрес: 606000, Нижегородская обл., г.о. г. Дзержинск, г. Дзержинск, ул. Лермонтова, д. 16

Тел./факс: (8313) 249-200, 249-300, 348-255

E-mail: mail@has.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950 г. Нижний Новгород, ул. Республиканская, д. 1

Тел. 8(800) 200-22-14

E-mail: mail@nncsm.ru

Web-сайт: http://www.nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 286

Регистрационный № 83048-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии многофункциональные ТЕ2000

Назначение средства измерений

Счетчики предназначены для измерения и многотарифного учета активной и реактивной энергии (в том числе и с учетом потерь) прямого и обратного направления и четырехквадрантной реактивной энергии, измерения параметров сети и параметров качества электрической энергии (отклонения частоты и напряжений, провалы напряжений и перенапряжения) в трехфазных сетях переменного тока.

Описание средства измерений

Принцип действия счетчиков электрической энергии многофункциональных ТЕ2000 основан на цифровой обработке входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует измерительные и управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК

Измерительная часть счетчиков выполнена на основе аналого-цифрового преобразователя (АЦП), встроенного в микроконтроллер. АЦП осуществляет выборки мгновенных значений величин напряжения и тока. Микроконтроллер по выборкам мгновенных значений напряжения и тока производит вычисление средних за период сети значений частоты, напряжения, тока, активной и полной мощности, производит их коррекцию по амплитуде, фазе и температуре.

Вычисления средних за период сети значений мощностей и среднеквадратических значений напряжений и токов производится по следующим формулам:

n-1

Z Ui • li

p _ 1=0_______

n

мощность нагрузочных потерь в

мощность потерь холостого хода в

вводятся в счетчик как конфигурационные параметры и представляют собой мощность потерь в одной фазе, приведенную к входу счетчика при номинальном токе и напряжении счетчика.

Счетчики являются двунаправленными измерителями и измеряют проекции вектора полной мощности на активную и реактивную оси круга мощностей. При этом образуются четыре канала измерения и учета активной и реактивной мощности прямого и обратного направления.

Знаки однофазных измерений активной и реактивной мощности всегда соответствуют реальному направлению потока мощности в каждой фазе сети. При этом:

• - прямому направлению (от генератора) активной энергии А+ (мощности P+) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 0° до 90° (1-й квадрант, индуктивная нагрузка, импорт) и от 270° до 360° (4-й квадрант, емкостная нагрузка, импорт);

• - обратному направлению (к генератору) активной энергии А- (мощности P-) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 180° до 270° (3-й квадрант, индуктивная нагрузка, экспорт) и от 90° до 180° (2-й квадрант, емкостная нагрузка, экспорт);

• - прямому направлению (от генератора) реактивной энергии R+ (мощности Q+) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 0° до 180° (импорт);

• - обратному направлению (к генератору) реактивной энергии R- (мощности Q-) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 180° до 360° (экспорт).

Вычисление средних за период сети мощностей трехфазной системы производится суммированием соответствующих мощностей однофазных измерений. Знаки трехфазных измерений мощности и знаки каналов учета трехфазной энергии формируются по-разному, в зависимости от конфигурации счетчика. Различаются следующие режимы работы счетчика в зависимости от конфигурации:

• - двунаправленный режим измерения активной и реактивной энергии и мощности, 4 канала (режим по умолчанию);

• - однонаправленный режим измерения активной и реактивной энергии и мощности (по модулю) 3 канала в прямом направлении (конфигурируемый);

• - двунаправленный реверсный режим измерения активной и реактивной энергии и мощности, 4 канала (конфигурируемый);

• - однонаправленный реверсный режим измерения активной и реактивной энергии и мощности (по модулю) в обратном направлении (конфигурируемый).

В таблицах 1-4 приведены знаки направления активной и реактивной мощности однофазных и трехфазных измерений и каналы учета энергии в зависимости от положения вектора полной мощности и конфигурирования счетчика.

Таблица 1 - Знаки мощностей однофазных и трехфазных измерений в двунаправленном режиме______________________________________________________________________

Таблица 2 - Знаки мощностей однофазных и трехфазных измерений в однонаправленном режиме______________________________________________________________________

Таблица 3 - Знаки мощностей однофазных и трехфазных измерений в реверсном двунаправленном режиме

Таблица 4 - Знаки мощностей однофазных и трехфазных измерений в реверсном

По полученным за период сети значениям активной и реактивной мощности трехфазной системы формируются импульсы телеметрии на двух конфигурируемых испытательных выходах счетчика. Сформированные импульсы подсчитываются контроллером и сохраняются в регистрах текущих значений энергии и профиля мощности по каждому виду энергии (мощности) и направлению до свершения события. По свершению события, текущие значения энергии или мощности добавляются в соответствующие энергонезависимые регистры учета энергии и массивы профиля мощности. При этом в качестве события выступает время окончания текущего тарифа или время окончания интервала интегрирования мощности для массива профиля, определяемое по встроенным энергонезависимым часам реального времени.

При учете потерь импульсы телеметрии формируются с учетом мощности потерь (Р±Рп формулы (1), (6), Q± Qn формулы (3), (7)), подсчитываются контроллером и отдельно сохраняются в регистрах текущих значений энергии и профиля мощности с учетом потерь по каждому виду энергии (мощности) и направлению до свершения события. Знак учета потерь является конфигурационным параметром счетчика и зависит от расположения точки учета и точки измерения.

Функциональные возможности

Счетчики обеспечивают:

• - многотарифный учет активной и реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии в трехфазной системе и не тарифицированный пофазный учет;

• - не тарифицированный учет активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе;

• - ведение двух четырехканальных массивов профиля мощности нагрузки с программируемым временем интегрирования;

• - ведение многоканального профиля параметров с программируем временем интегрирования;

• - измерение параметров трехфазной сети и параметров качества электрической энергии;

• - ведение журналов событий.

Счётчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой, с возможностью аппаратной блокирования срабатывания, и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.

Счетчики имеют интерфейсы связи, поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена, и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Счетчики внутренней установки, в том числе с установкой на DIN-рейку, предназначены для работы в закрытых помещениях с диапазоном рабочих температур от минус 40 до плюс 70 °С. Счетчики наружной установки имеют расщепленную архитектуру, предназначены для работы в диапазоне температур от минус 40 до плюс 70 °С, не чувствительны к воздействию солнечной радиации, инея и росы.

Варианты исполнений

Счетчики выпускаются номинальным (базовым) током, к электрической сети, наличием

способом установки (внутри или снаружи помещений, на DIN-рейку), типом встроенного интерфейсного модуля и типом установленного дополнительного интерфейсного модуля. Счётчики всех вариантов исполнения имеют оптический интерфейс. Варианты исполнения счетчиков приведены в таблице 5. Варианты исполнения встроенного интерфейсного модуля приведены в таблице 6. Варианты исполнения дополнительных интерфейсных модулей приведены в таблице 7.

Таблица 5 -

исполнения счетчиков

таблицы 5

Таблица 6 - Типы

инт

Таблица 7 - Типы устанавливаемых дополнительных интерфейсных модулей для счетчиков

Запись счетчика при его заказе и в конструкторской документации другой продукции должна состоять из наименования счетчика, условного обозначения варианта исполнения в соответствии с таблицей 5, условного обозначения типа встроенного интерфейсного модуля в соответствии с таблицей 6 (может отсутствовать), условного обозначения типа устанавливаемого дополнительного интерфейсного модуля в соответствии с таблицей 7 (может отсутствовать), номера настоящих технических условий.

Подключение счетчиков трансформаторного включения к сети измерительные трансформаторы напряжения и тока. Счетчики с номинальным напряжением 3х(57,7-115)/(100-200) В могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 57,7; 63,5; 100; 110; 115 В.

Счетчики с номинальным напряжением 3х(120-230)/(208-400) В могут использоваться как с измерительными трансформаторами напряжения, так и без них на подключениях с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Счетчики могут конфигурироваться для подключения к трехфазным трехпроводным сетям по схеме Арона, как двухэлементные.

Счетчики непосредственного включения не чувствительны к постоянной составляющей в цепи переменного тока и предназначены для непосредственного подключения к сети с номинальными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии (без учета потерь) в четырех тарифных зонах, по четырем типам дней в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счетчиков использует расписание праздничных дней и список перенесенных дней.

Счетчики ведут не тарифицированный учет активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе.

Счетчики, наряду с трехфазным учетом, ведут не тарифицированный пофазный учет активной и реактивной энергии прямого и обратного направления.

Счетчики ведут архивы тарифицированной учтенной энергии, не тарифицированной энергии с учетом потерь и не тарифицированный пофазный учет (активной, реактивной прямого и обратного направления):

• - всего от сброса (нарастающий итог);

• - за текущие и предыдущие сутки;

• - на начало текущих и предыдущих суток;

• - за каждые предыдущие календарные сутки глубиной до 180 дней;

• - на начало каждых предыдущих календарных суток глубиной до 180 дней;

• - за текущий месяц и 36 предыдущих месяцев;

• - на начало текущего месяца и 36 предыдущих месяцев;

• - за текущий и 10 предыдущих лет;

• - на начало текущего и 10 предыдущих лет. В счетчиках может быть установлено

  начало расчетного периода отличное архивах энергии будет фиксироваться расчетного периода, начинающиеся

от первого числа месяца. При этом в месячных энергия за расчетный период и на начало с установленного числа.

Профиль мощности нагрузки Счетчики ведут два четырехканальных

включения и номинальными 3х(100-115)/(173-200) В время интегрирования мощности может программироваться только в диапазоне от 1 до 30 минут.

Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Глубина хранения базового массива профиля мощности составляет 113 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Профиль параметров

Счетчики, наряду с базовыми массивами профиля мощности нагрузки, ведут два независимых массива профиля параметров (расширенные массивы профиля или 3-й и 4-й массивы профиля) с программируемым временем интегрирования от 1 до 60 минут. Расширенные массивы профиля могут конфигурироваться в части выбора количества и типа профилируемых параметров, а также формата хранения данных. Число каналов расширенного массива профиля может программироваться в диапазоне от 1 до 48, а наименования профилируемых параметров выбираться из таблиц 8 и 9. Кроме того, в расширенном массиве могут профилироваться все четыре мощности, как и в базовом массиве.

Таблица 8 - Типы профилируемых параметров для расширенного массива профиля

Регистрация максимумов мощности нагрузки

Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика:

- от сброса (ручной сброс или сброс по интерфейсному запросу):

- за текущий и каждый из двенадцати предыдущих месяцев.

В архивах максимумов фиксируется значение максимума мощности и время, соответствующее окончанию интервала интегрирования мощности.

Если массив профиля мощности сконфигурирован для мощности с учетом потерь, то в архивах максимумов фиксируется максимальная мощность с учетом потерь.

Измерение параметров сети и показателей качества электрической энергии

Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд с шагом 200 мс) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители параметров, приведенных в таблице 9, или как датчики параметров с нормированными метрологическими характеристиками.

Счетчики могут использоваться как измерители показателей качества электрической энергии (ПКЭ) по параметрам установившегося отклонения частоты сети и установившегося отклонения напряжения, по характеристикам провалов и перенапряжений согласно ГОСТ 32144-2013 для класса измерений S в соответствии с ГОСТ 30804.4.30-2013.

При выходе параметра за границу ПДЗ на индикаторе отображается сообщение о факте нарушения. При этом счётчик ведет журналы ПКЭ, в которых фиксируется время выхода/возврата за установленные верхние/нижние нормально/предельно допустимые границы установившихся отклонений напряжения и частоты, и журналы провалов и перенапряжений, где фиксируются остаточное напряжение или уровень перенапряжения и длительность. Доступ к журналам ПКЭ и журналам провалов и перенапряжений возможен только через интерфейсы связи.

Таблица 9 -

Испытательные выходы и цифровые входы

В счетчиках функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться:

• - для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной прямого и обратного направления, в том числе и с учетом потерь, и четырехквадрантной реактивной);

• - для формирования сигнала индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);

• - для формирования сигнала телеуправления.

• - для формирования сигнала управления нагрузкой по программируемым критериям.

• - для формирования сигнала контроля точности хода встроенных часов.

В счетчиках трансформаторного включения функционируют два цифровых входа, в счетчиках непосредственного включения - один (отсутствует в счетчиках наружной установки), которые могут конфигурироваться:

• - для управления режимом поверки (только первый цифровой вход).

• - для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);

• - как вход телесигнализации.

Управление нагрузкой

Счетчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям.

Встроенное реле имеет возможность аппаратной блокировки срабатывания. Журналы

Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности, журналы провалов и перенапряжений, статусный журнал.

В журналах событий фиксируются времена начала/окончания следующих событий, перечисленных в таблице 10.

Таблица 10 -

событий

В журналах показателей качества электроэнергии фиксируются времена выхода/возврата за установленные границы параметров КЭ, усредненные в интервале времени (по умолчанию):

• -  10 секунд для частоты сети.

• -  10 минут для остальных параметров.

Перечень журналов ПКЭ и глубина хранения каждого журнала приведены в таблице 11.

Перечень журналов провалов и перенапряжений и глубина хранения каждого журнала приведены в таблице 12.

В журналах превышения порога мощности фиксируется время выхода/возврата за установленную границу среднего значения активной и реактивной мощности из первого массива профиля мощности. Глубина хранения журнала по каждой мощности 50 записей с фиксацией 100 событий.

В статусном журнале фиксируется время и значение измененного слова состояния счетчика. Глубина хранения статусного журнала 50 записей.

Таблица 11 -

ПКЭ

Таблица 12 -

Устройство индикации

Счетчики внутренней установки и счетчики для установки на DIN-рейку (таблица 5), имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых параметров и одну кнопку управления режимами индикации. Счетчики наружной установки (таблица 5) не имеют собственного индикатора, и визуализация данных измерений счетчика производится через удаленный терминал ТЕ121.02 или ТЕ121.02/1, подключаемый к счетчику по радиоканалу через встроенный радиомодем. Терминал счетчика имеет жидкокристаллический индикатор с подсветкой для отображения учтенной энергии и измеряемых параметров и кнопку управления режимами индикации, как и счетчики внутренней установки.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе:

• - учтенную активную и реактивную энергию прямого и обратного направления по каждому из четырех тарифов и по сумме тарифов;

• - значение потребленной электрической энергии на начало текущего месяца суммарно и по тарифным зонам.

Выбор требуемого режима индикации основных параметров осуществляется посредством кнопки управления в ручном режиме управления или автоматически с программируемым периодом в режиме динамической индикации.

В счетчиках предусмотрена конфигурируемая возможность возврата в заданный режим индикации при не активности кнопок управления в течение заданного времени.

Счетчики в режиме индикации вспомогательных параметров позволяют отображать на индикаторе данные вспомогательных режимов измерения, приведенных в таблице 9.

(оптопорт),

ГОСТ IEC 61107-2011. Наличие других интерфейсов связи определяется вариантом исполнения счетчика в соответствии с таблицами 5 - 7. В счетчик внутренней установки могут устанавливаться дополнительные интерфейсные модули в соответствии с таблицей 7 для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM (2G), UMTS (2G+3G), LTE (2G+3G+4G), LTE (2G+4G), LTE(2G+NBIoT), PLC, Ethernet, RF (ZigBee), Wi-Fi).

Счетчик через любой интерфейс связи (RS-485, оптопорт) поддерживает следующие протоколы обмена:

• - ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;

• - ModBus-RTU;

• - ГОСТ Р 58940-2020 (СПОДЭС) с транспортным уровнем HDLC;

• - Канальный пакетный протокол системы «Пирамида».

Счетчики по любому интерфейсу обеспечивают возможность считывания архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.

Счетчики обеспечивают возможность передачи сообщений в интеллектуальную систему учета при открытой сессии HDLC.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения предприятия-изготовителя «Конфигуратор СЭТ-4ТМ» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой (три уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи (аппаратный уровень доступа) и не доступны без снятия пломб завода-изготовителя и нарушения знака поверки.

Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб ОТК завода-изготовителя и организации, осуществляющей поверку счетчика.

счетчики должны пломбироваться пломбами приведена

(0-169) мТл и по умолчанию имеет значение 3 мТл. Время начала и окончания воздействия магнитного поля повышенной индукции фиксируется в журнале событий счетчика, а факт воздействия индицируется на ЖКИ включением курсора        или светодиодного

индикатора « А».

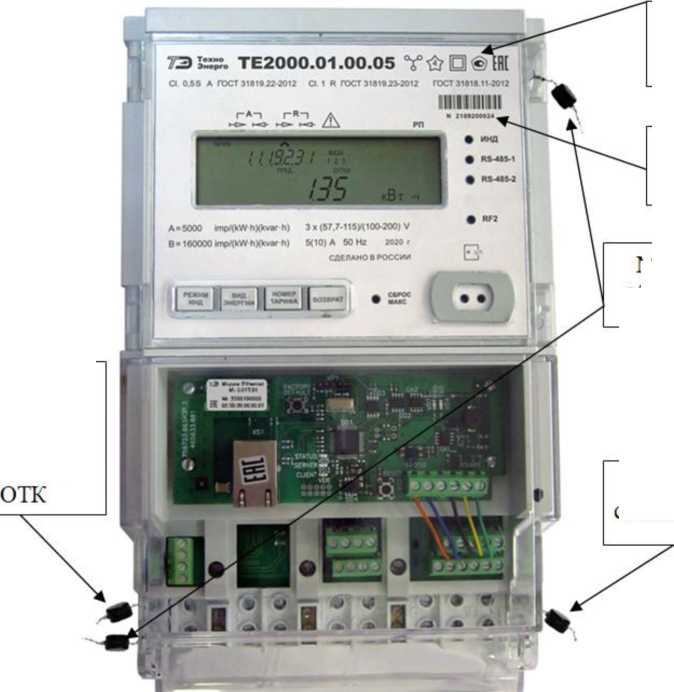

Общий вид счетчиков внутренней установки (таблица 5) с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа, знака поверки, заводского номера представлены на рисунке 1.

Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра счетчика, наносится на лицевую панель счетчика методом лазерной маркировки в виде десятизначного цифрового кода и штрих кода, как показано на рисунках 1, 2, 3.

Знак утверждения типа наносится на лицевую панель счетчика методом лазерной маркировки, как показано на рисунках 1, 2, 3.

Знак поверки наносится давлением на навесную пломбу, расположенную в местах, указанных на рисунках 1, 2, 3.

Место для навесной пломбы со знаком

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место пломбировки с нанесением знака поверки

Рисунок 1 - Общий вид счетчика внутренней установки с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа, знака поверки, заводского номера

Место для навесных пломб обслуживающей организации

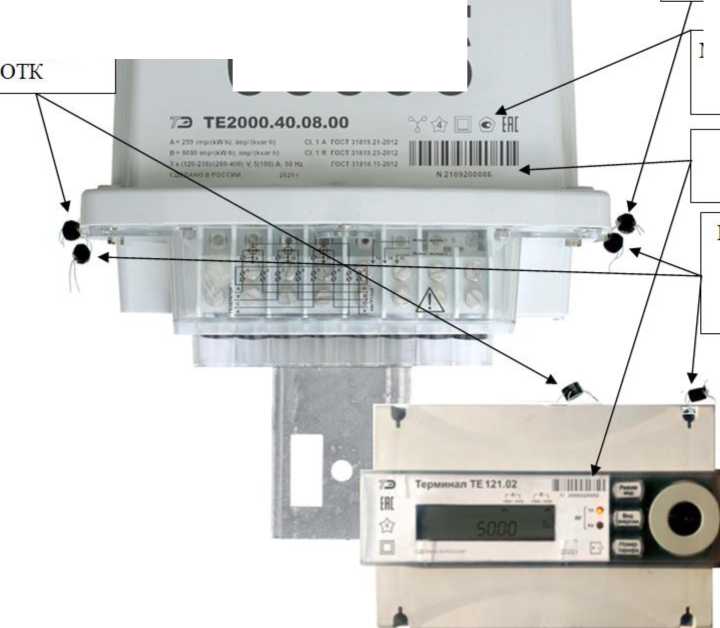

Общий вид счетчиков наружной установки (таблица 5) с удаленным терминалом, который может входить в состав комплекта поставки счетчиков наружной установки, схема пломбировки от несанкционированного доступа, место нанесения знака поверки, знака утверждения типа и заводского номера представлены на рисунке 2.

Место для навесной пломбы со знаком

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место ятя навесных пломб обслуживающей организации

Рисунок 2 - Общий вид счетчика наружной установки с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа, знака поверки, заводского номера

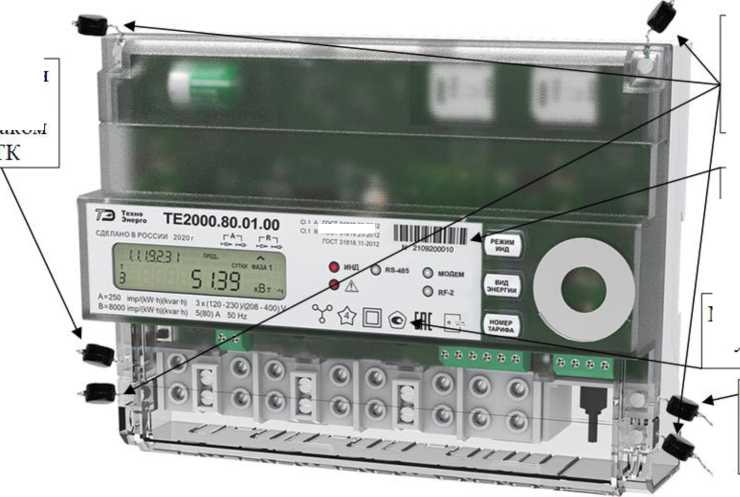

Общий вид счетчиков установки на DIN-рейку (таблица 5), схема пломбировки от несанкционированного доступа, место нанесения знака поверки, знака утверждения типа и заводского номера представлены на рисунке 3.

■s* A

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место пломбировки с нанесением знака поверки

Место для навесных пломб обслуживающей организации

Рисунок 3 - Общий вид счетчика для установки на DIN-рейку с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа, знака поверки, заводского номера

Место для пломбы co знаком

Программное обеспечение

Программное обеспечение (ПО) счетчика имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика.

Метрологические характеристики счетчика напрямую зависят от калибровочных коэффициентов, записанных в память счетчика на предприятии-изготовителе на стадии калибровки. Калибровочные коэффициенты защищаются циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика. Метрологически значимая часть ПО и калибровочные коэффициенты защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчика.

При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавливаются флаги ошибок в слове состояния счетчика с записью события в статусный журнал счетчика и отображением сообщения об ошибке на экране ЖКИ:

Е-09 - ошибка КС метрологически не значимой части ПО;

Е-15 - ошибка КС метрологически значимой части ПО;

Е-10 - ошибка КС массива калибровочных коэффициентов.

Идентификационные характеристики ПО счетчика приведены в таблице 13. Номер версии ПО состоит из трех полей. Каждое поле содержит два символа:

первой поле - код устройства (21 - ТЕ2000);

второе поле - номер версии метрологически значимой части ПО (00);

третье поле - номер версии метрологически незначимой части ПО.

Версия ПО счетчика и цифровой идентификатор ПО отображаются на табло ЖКИ в кольце индикации вспомогательных параметров. Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты программного обеспечения «высокий»

с Р 50.2.077-2014.

Таблица 13 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 14 -

Таблица 15 - Основные технические

Таблица 16 - Показатели надежности

Знак утверждения типа

наносится на панели счетчиков методом офсетной печати или лазерной маркировки и в эксплуатационной документации на титульных листах типографским способом.

Комплектность средства измерения

Таблица 17 - Комплект счетчиков

1 ¹⁾ Документы в электронном виде, включая сертификаты и ПО «Конфигуратор

СЭТ-4ТМ», доступны на сайте предприятия-изготовителя по адресу https://te-nn.ru/. Для счетчиков с установленным дополнительным интерфейсным модулем комплекта поставки модуля. Руководство на сайте   предприятия-изготовителя на счетчик, терминал и дополнительный модуль на бумажном носителе или флеш-накопителе поставляются по отдельному заказу.

• 4 ²⁾ Поставляются со счетчиками наружной установки. Терминал поставляется со счётчиками наружной установки ТЕ2000.40 и ТЕ2000.41 в двух вариантах исполнения, что в явном виде указывается при заказе:

• -     ТЕ121.02 с питанием от сети переменного тока и с резервным питанием от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА;

• -     ТЕ121.02/1 без источника сетевого электропитания и с питанием только от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА;

• -     ТЕ121.03 с питанием только от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА или через разъем USB типа C.

Терминал может иметь другой тип или не входить в состав комплекта поставки по отдельному заказу.

• 5 ³⁾ Поставляются со счетчиками ТЕ2000.40- ТЕ2000.43 по отдельному заказу.

• 6  ⁴⁾ Поставляется со счетчиками ТЕ2000.60- ТЕ2000.67, ТЕ2000.80, ТЕ2000.81 по отдельному заказу.

• 7 ⁵⁾ Этикетка самоклеящаяся с нанесенным логотипом ПАО «Россети» и телефоном Единого контакт-центра 8-800-220-0-220 поставляется по отдельному заказу.

• 8  Ремонтная документация разрабатывается и поставляется по отдельному договору с организациями, проводящими послегарантийный ремонт счетчиков.

• 9 Инсталляционный пакет программы «Конфигуратор СЭТ-4ТМ» и обновления загрузочного модуля конфигуратора доступны на сайте по адресу https://www.te-nn.ru/.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе ФРДС.411152.007РЭ «Счетчик электрической энергии многофункциональный ТЕ2000. Руководство по эксплуатации. Часть 1». Раздел 2 Описание счетчика и принципа его работы.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.23-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;

ФРДС.411152.007ТУ «Счетчики электрической энергии многофункциональные ТЕ2000. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ТехноЭнерго» (ООО «ТЭ») ИНН 5261055814

Юридический адрес: 603152, г. Нижний Новгород, ул. Кемеровская, д. 3, оф. 9 Телефон (факс) (831) 218-04-50

Е-mail: info@te-nn.ru

Web-сайт: https://te-nn.ru/

Изготовитель

Общество с ограниченной ответственностью «ТехноЭнерго» (ООО «ТЭ») ИНН 5261055814

Адрес: 603152, г. Нижний Новгород, ул. Кемеровская, д. 3, оф. 9

Телефон (факс) (831) 218-04-50

Е-mail: info@te-nn.ru

Web-сайт: https://te-nn.ru/

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон 8-800-200-22-14

Е-mail: mail@nncsm.ru

Web-сайт: www.nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 286

Регистрационный № 82540-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы     программно-технические

РЕТОМ™-61850

Назначение средства измерений

Комплексы программно-технические измерительные цифровые

(далее - комплексы) предназначены для воспроизведений и измерений цифровых эквивалентов заданных параметров сигналов напряжения и силы переменного тока, напряжения и силы постоянного тока в виде потоков мгновенных значений, передаваемых по протоколам, описанным в МЭК 61850-9-2LE и МЭК 61850-9-2.

Описание средства измерений

Принцип действия комплексов основан на формировании цифровых (дискретизированных) сигналов, рассчитанных на основании заданных значений параметров напряжения и силы переменного (постоянного) тока в однофазной или многофазной сети с помощью программного обеспечения, их последующем преобразовании и воспроизведении в виде цифровых потоков мгновенных значений (Sampled Values МЭК 61850-9-2LE и МЭК 61850-9-2).

Комплексы применяются для проверки и испытаний устройств релейной защиты и автоматики (УРЗА), а также другого оборудования, работающего по стандарту МЭК 61850. Приемопередача между комплексом и проверяемыми устройствами производится в цифровом виде по Ethernet посредством GOOSE-сообщений для логических сигналов и Sampled Values (SV-потоков) - для аналоговых величин.

Комплексы включают в себя устройство (согласно исполнению, одно из следующих: РЕТОМ^™-61850, РЕТОМ^™-61850.1) и программное обеспечение. Управление устройством осуществляется посредством внешнего программного обеспечения, установленного на персональный компьютер.

Комплексы выпускаются в исполнениях, отличающихся типом корпуса устройства, входящего в его состав:

• - исполнение РЕТОМ™-61850: корпус переносной типа «чемодан» с ручкой, которая фиксируется в нескольких положениях;

• -   исполнение  РЕТОМ™-61850.1:  корпус комбинированный переносной

с возможностью установки в стойку.

Заводской номер наносится на паспортную табличку (шильдик) комплексов любым технологическим способом в виде цифрового кода.

Общий вид комплексов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-2. Способ ограничения доступа к местам настройки (регулировки) - голографические наклейки. Нанесение знака поверки на комплексы не предусмотрено.

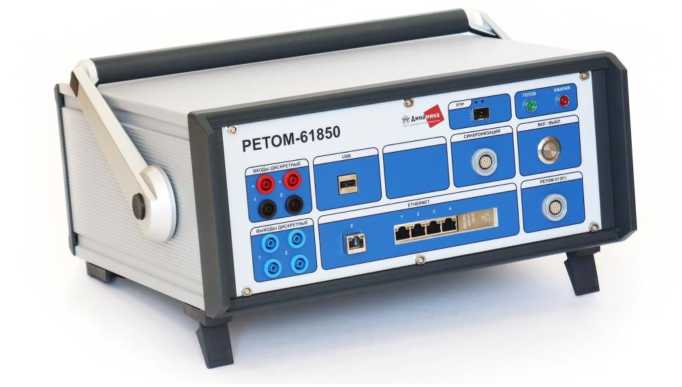

а) вид спереди

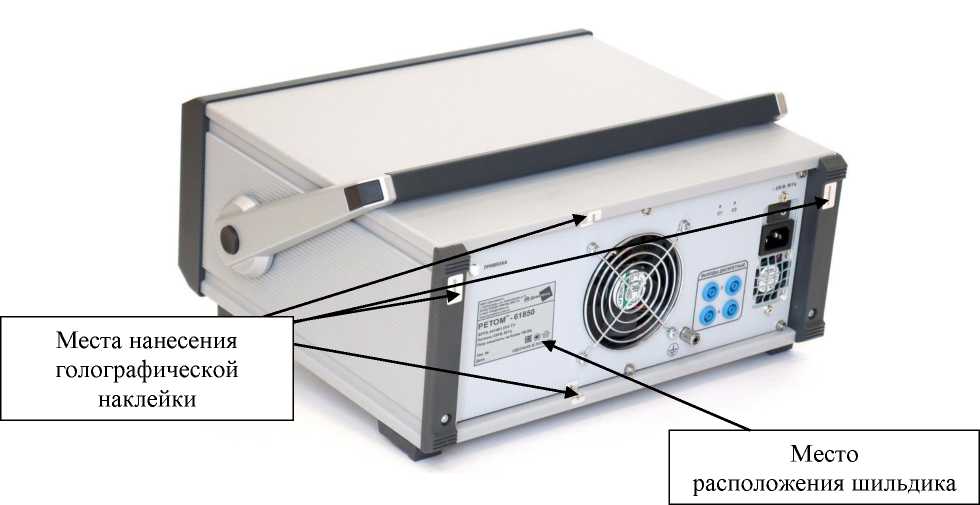

б) вид сзади с указанием мест пломбирования от несанкционированного доступа и места расположения шильдика

заводского номера

в) общий вид паспортной таблички (шильдика) с указанием места нанесения заводского номера, места нанесения знака утверждения типа

Рисунок 1 - Общий вид устройства исполнения РЕТОМ'™-61850 с указанием мест пломбирования от несанкционированного доступа, места нанесения знака утверждения типа, места нанесения заводского номера

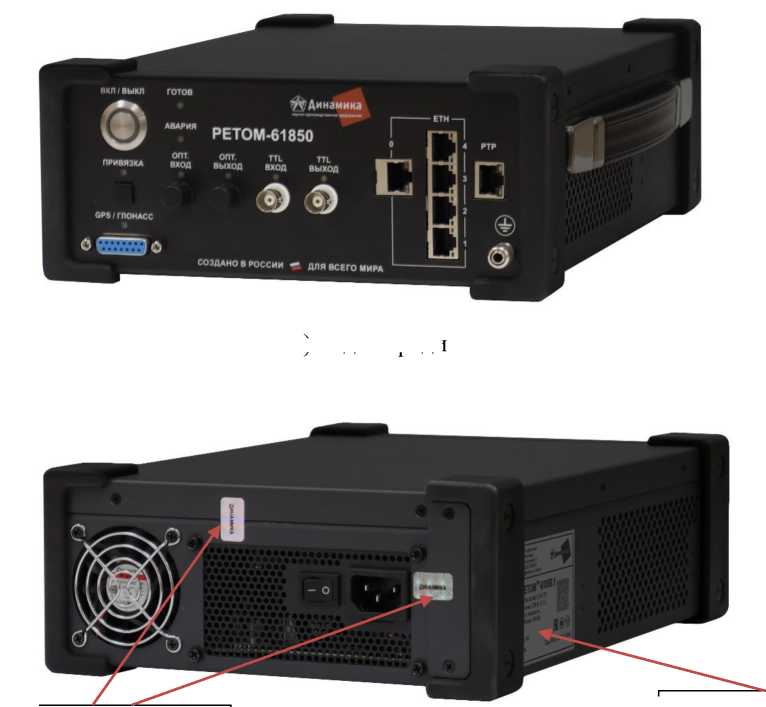

а) вид спереди

Места нанесения голографической наклейки б) вид сзади с указанием мест пломбирования от несанкционированного доступа и места расположения шильдика

заводского номера

утверждения типа

в) общий вид паспортной таблички (шильдика) с указанием места нанесения заводского номера, места нанесения знака утверждения типа

Рисунок 2 - Общий вид устройства исполнения РЕТОМ^™-61850.1 с указанием мест пломбирования от несанкционированного доступа, места нанесения знака утверждения типа, места нанесения заводского номера

Таблица 1 -

и внешнего ПО

данные

Метрологические и технические характеристики

Номинальное среднеквадратическое значение воспроизводимого (измеряемого) фазного напряжения переменного тока и напряжения постоянного тока (в виде цифрового потока мгновенных значений) Uhom: от 10 до 240 В. Диапазон дополнительного программируемого масштабного коэффициента для номинальных значений напряжения электрического тока: от 1 до 6,25^10⁴.

Номинальное среднеквадратическое значение воспроизводимой (измеряемой) силы переменного (постоянного) тока (в виде цифрового потока мгновенных значений) /ном: от 1 до 10 А. Диапазон дополнительного программируемого масштабного коэффициента для номинальных значений силы электрического тока: от 1 до 1,5'10⁵

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на корпус комплексов при изготовлении паспортной таблички (шильдика).

Комплектность средства измерений

Таблица 5 - Комплектность

Сведения о методиках (методах) измерений

приведены в разделе 5 «Работа с устройством» документа БРГА.441461.014 РЭ «Комплекс программно-технический по эксплуатации» или

измерительный цифровой РЕТОМ™ 61850.1. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

БРГА.441461.014 ТУ «Комплексы программно-технические измерительные цифровые РЕТОМ™-61850. Технические условия».

Правообладатель

Общество с ограниченной ответственностью   «Научно-производственное

предприятие «Динамика» (ООО «НПП «Динамика»)

ИНН 2129001830

Адрес юридического лица: 428015, г. Чебоксары, ул. Анисимова, д. 6

Изготовитель

Общество с ограниченной ответственностью   «Научно-производственное

предприятие «Динамика» (ООО «НПП «Динамика»)

ИНН 2129001830

Адрес: 428015, г. Чебоксары, ул. Анисимова, д. 6

Испытательные центры

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Место нахождения: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
