МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

13 февраля 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « _3 »   ф_1_эа_1     2025 г. № ___

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 284

Регистрационный № 32646-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы на токсичные и горючие газы М 02

Газоанализаторы на токсичные и горючие газы М 02 (в дальнейшем -газоанализаторы) в зависимости от варианта исполнения предназначены для оперативного автоматического непрерывного измерения объемной доли метана, кислорода, оксида углерода, диоксида углерода, сероводорода, степени взрывоопасности контролируемой среды, содержащей горючие газы СхНу или метано-водородную смесь, и фиксации в памяти с привязкой к реальному времени

Тип газоанализаторов -индивидуального пользования.

Газоанализаторы обеспечивают:

• - непрерывное измерение и цифровую индикацию контролируемого компонента в зависимости от исполнения;

• - индикацию и сигнализацию (звуковой и световой прерывистые сигналы) в зависимости от исполнения о превышении установленных пороговых значений концентрации метана (или горючих газов или метано-водородной смеси), оксида углерода, диоксида углерода, сероводорода, кислорода;

• - непрерывную автоматическую запись информации о концентрации измеряемого компонента и параметрах работы газоанализатора в режиме реального времени в архивную память;

• - фиксацию результатов измерения концентрации контролируемого компонента по команде оператора (сразу или с задержкой) с занесением их в память газоанализатора;

• - выборку и индикацию зафиксированных значений из памяти газоанализатора;

• - передачу информации, запомненной в режиме «чёрного ящика» или отдельно по команде оператора, по инфракрасному порту в персональный компьютер;

• - индикацию текущей даты и времени;

• - индикацию температуры окружающей среды;

• - индикацию атмосферного давления;

• - индикацию неисправностей;

• - управление зарядом, индикацию и сигнализацию о разряде аккумулятора;

• - сигнализацию о включенном состоянии;

• - информационный обмен с системами позиционирования шахт при установке в газоанализатор соответствующего модуля.

Метод измерения по измерительным каналам СО, О2, H2S - электрохимический, по измерительным каналам СН4, СхНу, (СН4+Н2) - термокаталитический, для канала СО2 -термокондуктометрический с учетом результатов измерения по каналам СН4 и О2.

Способ забора пробы - диффузионный, а также с применением устройств принудительного пробоотбора.

Для измерительных каналов СхНу и (СН4+Н2) поверочным компонентом является метан.

Газоанализаторы выпускаются в исполнениях согласно таблице 1.

Таблица1

Примечания

• 1 Знак «+» означает наличие канала измерения, знак «-» - отсутствие.

• 2 В исполнениях газоанализатора -01, -02, -06, -07 по заказу потребителя ненужные каналы измерения могут не устанавливаться.

  СО2 канал H2S

• 3 В исполнении газоанализатора М 02-01 при наличии канала не устанавливается.

  предназначены

• 4  Газоанализаторы с каналом измерения диоксида углерода для использования только в подземных выработках шахт и рудников.

  модуль системы позиционирования МСП-2, МАУ-П-15 или другой аналогичный модуль, применение которого в газоанализаторах согласовано с испытательной организацией в установленном порядке.

  6 По заказу потребителя результаты измерения концентрации оксида углерода и сероводорода могут быть представлены в мг/м³.

  7 По заказу потребителя в газоанализаторах может устанавливаться виброзвонок.

• 5 По заказу потребителя в газоанализаторы может устанавливаться

По устойчивости к воздействию климатических условий газоанализаторы соответствуют исполнению УХЛ категории 2 по ГОСТ 15150-69 для работы при температуре от минус 40 до плюс 50 °С.

Корпус газоанализатора обеспечивает степень защиты от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды - IP66 по ГОСТ 14254-96.

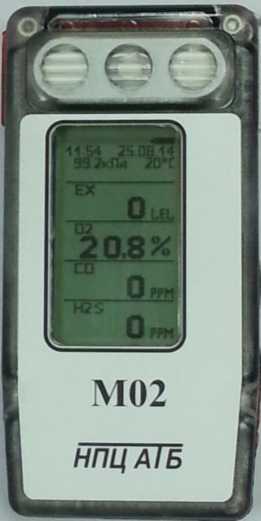

Внешний вид газоанализатора приведен на рисунке 1.

Рисунок 1

СН4 0-2.5% об дол . со ррм Ог% об дол ,

РО ExiasI Х/1 ExiadllBT4/H2 X

НАНИО ЦСВЭ РОСС RU ГБ05 В04041 IP 54 Ux x =4.2B -30"C<ta<+40"C ТУ 4215-003-76434793-06

Зав.№ 14522 «6.2014 I.

Во взрывоопасны.х зонах открывать запрещается!

Конструктивно газоанализатор из ударопрочного пластика, состоящую из четырьмя винтами, один из которых под наклейкой пломбировочной. Крышка имеет уплотняющую резиновую прокладку.

В корпусе установлены плата измерительная и блок питания, состоящий из Li-ионного аккумулятора и платы защиты.

Плата измерительная представляет собой двухстороннюю печатную плату, на которой установлены элементы электрической схемы газоанализатора, в том числе в зависимости от исполнения датчики метана (или горючих газов, или метано-водородной смеси), оксида углерода (или оксида углерода/сероводорода) и кислорода.

Блок питания размещён в отсеке нижней части корпуса и соединен с измерительным блоком двухпроводным кабелем с разъёмом. Монтаж блока питания (установка или замена) выполняется при снятой крышке.

По заказу потребителя в газоанализатор может устанавливаться радиомодуль, который представляет собой двухстороннюю печатную плату с установленными элементами электрической схемы. Конструктивно плата затянута в диэлектрическую оболочку, из которой выходят три провода, разделанные розеткой. Радиомодуль размещается в свободном месте внутри корпуса газоанализатора и подсоединяется к установленной на плате измерения трёхконтактной вилке разъема.

По заказу потребителя в газоанализатор может устанавливаться вибромодуль, который представляет собой печатную плату с установленными элементами электрической схемы с подключенным вибромотором с одной стороны и выходным разъемом на трехпроводном жгуте с другой. Плата затянута в диэлектрическую оболочку. Вибромодуль размещается в свободном месте внутри корпуса газоанализатора, подключается к плате измерительной через разъем, вибромотор устанавливается на стенку корпуса.

На лицевой поверхности газоанализатора размещены:

- окно дисплея;

- шильд лицевой.

- отверстия для подачи газовой смеси к датчикам, выполненные в виде решетки, состоящей из наклонных пластин, препятствующих прямому попаданию влаги на датчики.

В верхней части крышки выделена светопроводящая зона для прохождения сигналов четырёх светодиодов аварийной сигнализации, светодиода заряда аккумулятора и сигналов приемо-передатчика инфракрасного порта.

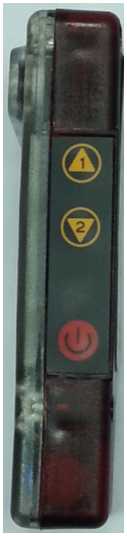

На боковой поверхности корпуса расположена клавиатура с тремя кнопками.

На задней стенке корпуса расположены:

- окно звукоизлучателя;

- самозачищающиеся контакты для заряда аккумулятора блока питания;

- задний шильд.

Газоанализаторы М 02 имеют встроенное программное обеспечение (далее - ПО). Структура ПО представлена на рисунке 2.

Основной функцией ПО является снятие напряжений с газовых датчиков и расчет на основании этих данных концентраций контролируемых компонентов воздуха. Не менее важной функцией ПО является контроль максимального количества показателей, определяющих работоспособность всех подсистем газоанализатора. В случае обнаружения отклонения какого-либо параметра от заданной нормы будет выведено сообщение об отказе. Полученные данные выводятся на дисплей газоанализатора и в фоновом режиме записываются в кольцевой буфер. При нажатии на кнопки клавиатуры запускаются процедуры, выполняющие навигацию по пользовательскому меню.

Защита программного обеспечения от преднамеренных изменений обеспечивается путем крепления крышки газоанализатора к корпусу спецвинтами.

Защита программного обеспечения от непреднамеренных изменений обеспечивается отсутствием возможности изменения программного обеспечения и настроек газоанализатора без введения пароля.

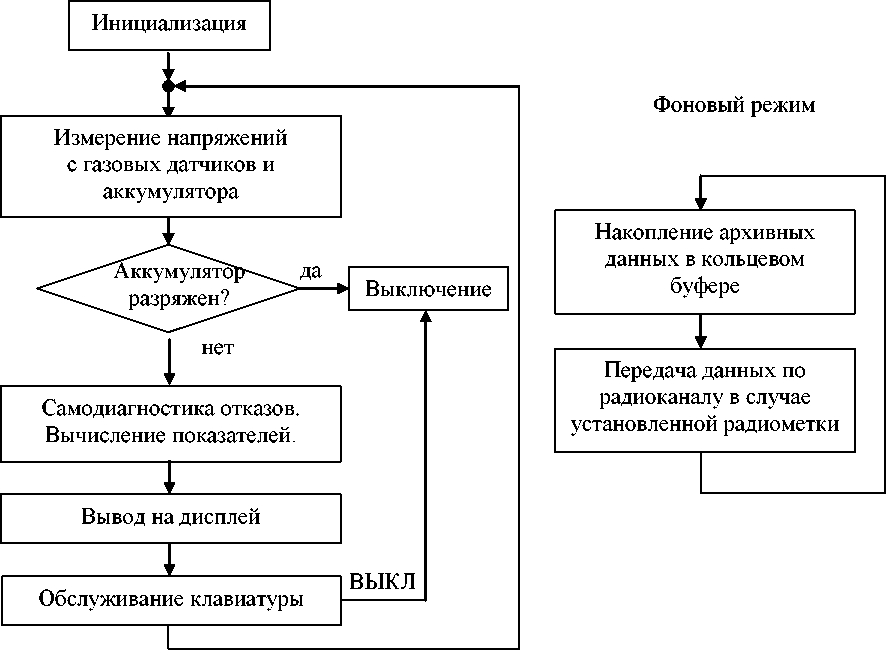

Рисунок 2

• 3. Газоанализаторы в зависимости от исполнения имеют два устанавливаемых в заданном диапазоне порога срабатывания аварийной сигнализации по каждому газовому каналу в соответствии с таблицей 5.

Таблица 5

• 4. Время прогрева газоанализаторов, включая время автоматической установки нуля, - не более 90 с.

• 5. Время установления показаний Т0,9 при скачкообразном изменении концентрации:

  20;

  20;

  20;

  30;

  45;

  45;

  45.

• - метана, с, не более

• - горючих газов, с, не более

• - метано-водородной смеси, с, не более

• - кислорода, с, не более

• - оксида углерода, с, не более

• - диоксида углерода, с, не более

• - сероводорода, с, не более

• 6. Время работы без корректировки показаний - не менее 30 сут.

• 7. Время непрерывной работы газоанализаторов без подзарядки блока питания при времени работы аварийной сигнализации не более 1 ч и работе подсветки не более 30 мин при температуре окружающей среды:

  70 ч;

  10 ч.

• - (25 ± 5) °С, не менее

• - минус (28 ± 2) °С, не менее

• 8. Газоанализаторы выдают звуковой и световой сигнал о разряде аккумулятора.

Время работы газоанализаторов после выдачи сигнала о разряде аккумулятора в пределах рабочих условий эксплуатации по ГОСТ 24032-80 в нормальных условиях не менее 25 минут.

• 9. Уровень звукового давления, развиваемого газоанализаторами на расстоянии 1 м, -не менее 75 дБ.

• 10. Габаритные размеры газоанализаторов не более:

• - длина - 25 мм;

• - ширина - 67 мм;

• - высота - 132 мм.

• 11. Масса газоанализаторов не более 0,19 кг.

• 12. Электрическое питание газоанализаторов осуществляется от питания. Напряжение питания от 3,8 до 4,2 В.

  встроенного блока

  до плюс 40 °С,

• 13. Условия эксплуатации газоанализаторов:

• 1) диапазон температуры окружающей среды от минус 30 кратковременно в диапазонах от минус 30 до минус 40 °С и от 40 до 50 °С;

• 2) относительная влажность до 100 % при температуре 35 °С с конденсацией влаги;

• 3) диапазон атмосферного давления от 87,8 до 119,7 кПа (от 660 до 900 мм рт. ст.);

• 4) содержание пыли не более 2 г/м³;

• 5) скорость движения газовоздушного потока до 8 м/с;

• 6) вибрация с частотой в диапазоне от 5 до 35 Гц и амплитудой не более 0,35 мм;

  каталитическую активность чувствительных элементов (ЧЭ)

• 7) содержание вредных веществ в контролируемой среде каталитических ядов, датчиков, датчиков,

  снижающих

  агрессивных веществ, разрушающих огнепреградитель, токоподводы и ЧЭ не должно

  ГОСТ 12.1.005-88.

  14. Средняя наработка на отказ газоанализаторов - не менее 10000 ч.

  15. Полный средний срок службы газоанализаторов - не менее 6 лет.

  16. Срок службы датчиков газоанализаторов в условиях эксплуатации, в эксплуатационных документах, - не менее 2 лет.

  превышать  предельно-допустимых  концентраций (ПДК)

согласно

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.

Комплект поставки газоанализаторов соответствует указанному в таблице 6.

Таблица 6

Примечания

• 1 За отдельную плату предприятие-изготовитель поставляет:

• - термокаталитические датчики (на СН4, СхНу, (СН4+Н2)) взамен отработавших свой ресурс;

• - термокондуктометрические датчики взамен отработавших свой ресурс;

• - электрохимические ячейки (датчики на СО, О2, Н2S) взамен отработавших свой ресурс;

• - устройство зарядное приборное УЗП-1М АТРВ.436231.002 или УЗП АТРВ.436231.001 (на партию газоанализаторов);

  -10М

• - побудитель расхода АТРВ.418315.001;

• - пробоотбор ручной;

• - инфракрасный порт и СD-gиск с программным обеспечением.

  или

• 2  Замена датчиков должна производиться на предприятии-изготовителе в специализированных сервисных центрах.

  пять

• 3 Элементы, отмеченные знаком «*)» поставляются по одному на каждые

газоанализаторов, но не менее одного на партию.

Газоанализаторы на токсичные и горючие газы М 02. Руководство по эксплуатации. М02.00.000 РЭ

Газоанализаторы на токсичные и горючие газы М 02. Технические условия ТУ 4215-003-76434793-06

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний;

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ТУ 4215-003-76434793-06. Газоанализаторы на токсичные и горючие газы М 02. Технические условия.

Общество с ограниченной ответственностью «Научно-производственный центр автоматизации техники безопасности» (ООО «НПЦ АТБ»)

ИНН 7721526314

Адрес:115088, г. Москва, ул. 2-я Машиностроения, д. 27, стр. 6 Тел/факс (495) 543-42-77

Е-mail: npcatb@mail.ru

Открытое акционерное общество «Головной центр стандартизации, метрологии и сертификации в химическом комплексе «Центрохимсерт» (ОАО «Центрохимсерт») Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1

Тел/факс(499) 750-21-51

Е-mail: panoviv@yandex.ru

Уникальный номер записи в реестре аккредитованных лиц № 30081-12.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 284

Регистрационный № 74458-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы на токсичные и горючие газы М 03

Газоанализаторы на токсичные и горючие газы М 03 (далее - газоанализаторы) в зависимости от варианта исполнения предназначены для оперативного автоматического непрерывного измерения степени взрывоопасности контролируемой среды, выраженной в % НКПР, содержащей метан (СН i), горючие газы СхНу или метано-водородную смесь (СН4 + Н2), измерения объёмной доли метана (СН4), кислорода (О2), диоксида углерода (СО2). водорода (Н2). объемной или массовой доли оксида углерода (СО). сероводорода (H2S). оксида азота (NO). диоксида азота (NO2), диоксида серы (SO2). аммиака (NH3), массовой концентрации паров углеводородов. в том числе паров нефти и нефтепродуктов (далее - ПДК-УВ), фиксации в памяти с привязкой к реальному времени. а также сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.

Принцип действия газоанализаторов основан на следующих методах измерения:

• - термокаталитический (ТК) по измерительным каналам СН4 (в диапазоне от 0 до 5 %, объемная доля), СхНу (горючие газы и пары, в том числе метан, пропан, бутан, гексан), (СН4+Н2), Н2;

• - термокондуктометрический (ТКМ) по измерительному каналу СН4 (в диапазоне от 5 до 100 %, объемная доля); по каналу СО2 в исполнениях М 03-05, М 03-06;

• - электрохимический (ЭХ) по измерительным каналам СО, О2, H2S, NO, NO2, SO2, NH3;

• - оптический инфракрасный (ИК) по измерительным каналам канала СО2, СН4, СхНу;

• - фотоионизационный (ФИД) по измерительному каналу паров углеводородов (в том числе нефти и нефтепродуктов).

Для измерительного канала СхНу поверочным компонентом является метан.

Тип газоанализаторов - переносной, автоматический, многоканальный индивидуального пользования.

Для измерительного канала (СН4+Н2) поверочными компонентами являются метан и водород.

Для измерительного канала паров углеводородов, в том числе паров нефти и нефтепродуктов (далее по тексту - ПДК-УВ), поверочным компонентом является изобутилен.

Газоанализаторы обеспечивают выполнение следующих функций:

• - непрерывное измерение и цифровая индикация контролируемых компонентов;

- индикация и сигнализация в зависимости от исполнения о превышении установленных пороговых значений измеряемых компонентов (звуковой, вибро и световой прерывистые сигналы);

- непрерывная автоматическая запись информации о концентрации измеряемого компонента и параметрах работы газоанализатора в режиме реального времени в архивную память (функция «черного ящика»);

- фиксация результатов измерения концентрации контролируемого компонента по команде оператора (сразу или с задержкой) с занесением их в память газоанализатора;

- выборка и индикация зафиксированных значений из памяти газоанализатора;

- реализация функции «чёрного ящика» с привязкой к реальному времени;

- передача по инфракрасному порту в персональный компьютер информации, запомненной в режиме «чёрного ящика» или отдельно по команде оператора;

- индикация текущей даты и времени;

- индикация температуры окружающей среды;

- индикация атмосферного давления;

- индикация влажности;

- индикация и сигнализация неисправностей;

- управление зарядом, индикация и сигнализация о разряде аккумулятора;

- сигнализация о включенном состоянии;

- обеспечение информационного обмена с системами позиционирования шахт при установке в газоанализатор соответствующего модуля.

Способ забора пробы - диффузионный. Может комплектоваться устройствами пробоотбора.

Газоанализаторы М 03 выпускаются в исполнениях согласно таблице 1.

Таблица 1 - Исполнения

Примечания

• 1 Знак «-» означает отсутствие канала измерения; ТКД - термокаталитический датчик; ЭХД - электрохимический датчик; ИКД -оптический инфракрасный датчик; ФИД - фотоионизационный датчик, ТКМД - термокондуктометрический датчик.

• 2 Количество каналов измерения в газоанализаторе (от 1 до 6 в зависимости от исполнения, для М 03-07 - не более 5) определяется заказом потребителя.

*) - при отсутствии в исполнениях газоанализатора М 03-01 .. М 03-07 канала измерения с ТКД Ех-маркировка должна соответствовать таблице 1.2;

**) - использование исполнений газоанализатора М 03-05, М 03-06 при наличии в них канала измерения СО2 (ТКМД) допускается только в шахтах и рудниках.

• 3 По заказу потребителя в газоанализаторы может устанавливаться модуль системы позиционирования МСП-2, МАУ-П-15, персональный транспондер IPT24-00-YY или другой аналогичный модуль, применение которого в газоанализаторах согласовано с испытательной организацией в установленном порядке.

• 4 При установке в газоанализаторы М 03-01 . М 03-06, М 03-09 модулей системы позиционирования IPT24-00-YY или МАУ-П-15 Ех-маркировка газоанализаторов должна быть РО Ех da ia I Ma X - для М 03-01 . М 03-06 и РО Ех ia I Ma X - для М 03-09

Таблица 2 - Ех-

с ТКД

канала

Место нанесения зав.№

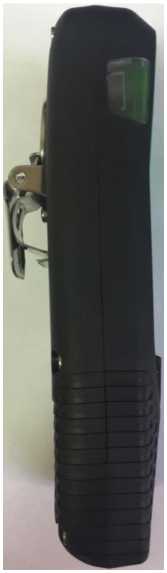

г) вид сбоку с клипсой ременной

Рисунок 1 - Общий вид газоанализаторов на токсичные и горючие газы М 03.

б) вид сзади без клипсы ременной

в) вид сзади с клипсой ременной

Защита газоанализаторов от несанкционированного доступа обеспечивается спецвинтами. Дополнительных мер защиты в виде пломб, наклеек и т.п. не требуется.

Конструктивно газоанализатор представляет собой защитную оболочку из ударопрочного антистатичного обрезиненного пластика, состоящую из корпуса и крышки, которая крепится к корпусу шестью винтами.

В корпусе установлены плата измерительная, плата кнопок и блок питания, состоящий из Li-ионного аккумулятора и платы защиты.

Плата измерительная представляет собой 4-слойную печатную плату, на которой установлены элементы электрической схемы газоанализатора в том числе, в зависимости от исполнения, датчики измеряемых компонентов.

По заказу потребителя в газоанализатор может устанавливаться радиомодуль, который представляет собой двухстороннюю печатную плату с установленными элементами электрической схемы. Конструктивно плата затянута в диэлектрическую оболочку, из которой выходят три провода, разделанные розеткой. Радиомодуль размещается в свободном месте внутри корпуса газоанализатора и подсоединяется к установленной на плате измерения трёхконтактной вилке разъема.

В газоанализатор установлен вибромодуль, который представляет собой печатную плату с контактными площадками для подключения вибромотора. Плата вибромодуля соединяется с платой измерительной через пружинные контакты. Вибромотор и плата вибромодуля устанавливается на стенку корпуса.

На лицевой поверхности газоанализатора размещены:

• - окно дисплея;

• - отверстия для подачи газовой смеси к датчикам, выполненные в виде решетки, препятствующей прямому попаданию влаги на датчики;

• - кнопки управления;

• - тип газоанализатора;

• - наименование изготовителя.

В верхней части крышки выделена светопроводящая зона для прохождения сигналов светодиода заряда аккумулятора и сигналов приемо-передатчика инфракрасного порта.

В верхней части боковых поверхностей крышки выделены светопроводящие зоны для прохождения сигналов светодиодов срабатывания порогов сигнализации.

На задней стенке корпуса расположены:

• - шильд;

• - окно звукоизлучателя

• - самозачищающиеся контакты для заряда аккумулятора блока питания;

• - клипса ременная при наличии в заказе.

Заводской номер газоанализатора указывается на шильде, расположенном на задней стенке корпуса, в цифровом формате.

Нанесение знака поверки на газоанализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора в соответствии с действующим законодательством.

Газоанализаторы М 03 имеют встроенное программное обеспечение (далее - ПО). Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Структурная схема ПО представлена на рисунке 2.

Основной функцией ПО является снятие сигналов с газовых датчиков и расчет на основании этих данных концентраций контролируемых компонентов воздуха. ПО обеспечивает контроль показателей, определяющих работоспособность всех подсистем газоанализатора. В случае обнаружения отклонения какого-либо параметра от заданной нормы будет выведено сообщение об отказе. Полученные данные выводятся на дисплей газоанализатора и в фоновом режиме записываются в кольцевой буфер. При нажатии на кнопки клавиатуры запускаются процедуры, выполняющие навигацию по пользовательскому меню.

Защита программного обеспечения от преднамеренных изменений обеспечивается путем крепления крышки газоанализатора к корпусу спецвинтами.

Защита программного обеспечения от непреднамеренных изменений обеспечивается отсутствием возможности изменения программного обеспечения и настроек газоанализатора без введения пароля.

Рисунок 2 - Структурная схема ПО

Таблица 3 -

обеспечения

данные

Конструкция газоанализаторов М 03 исключает возможность несанкционированного влияния на ПО газоанализаторов М 03 и измерительную информацию.

Диапазоны измерений, диапазоны показаний, цена единицы младшего разряда (ЕМР), пределы допускаемой основной погрешности (абсолютной Лд или относительной 5д) и вариации показаний соответствуют значениям, указанным в таблице 4.

Таблица 4 - Диапазоны измерений, диапазоны показаний, цена единицы младшего разряда, пределы допускаемой основной погрешности газоанализаторов и вариации показаний

Примечания

• 1 В исполнениях М 03-05, М 03-06 по заказу потребителя устанавливается или канал измерений СН4 (ТКД - термокаталитический датчик), или канал измерения СхНу (ТКД)

• 2 В исполнении М 03-09 по заказу потребителя устанавливается или канал измерений СН4 (ИКД- оптический инфракрасный датчик), или канал измерений СхНу (ИКД)

• 3 Свх - значение концентрации определяемого компонента на входе газоанализатора.

• 4 Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.

• 5 По заказу потребителя результаты измерения концентрации оксида углерода, сероводорода, оксида азота, диоксида азота, диоксида серы, аммиака могут быть представлены в мг/м³. При этом параметры таблицы 4 и таблицы 5 нормируются при нормальных условиях в мг/м³ с учетом следующих формул:

  - для СО

  • - для H2S

  • - для N0

  • - для NO2

  • - для SO2

  • - для NH3

С, мг/м3 = 1,17 С, млн^-1;

С, мг/м3 = 1,42 С, млн^-1;

С, мг/м3 = 1,25 С, млн^-1;

С, мг/м3 = 1,91 С, млн^-1;

C, мг/м3 = 2,66 С, млн^-1;

C, мг/м3 = 0,71 С, млн^-1

• 6 Поверочными компонентами для измерительного канала (СН4+Н2) являются метан (СН4) и водород (Н2).

• 7 Поверочным компонентом для измерительного канала СхНу является метан (по заказу - пропан, бутан или гексан).

• 8 Поверочным компонентом для измерительного канала ПДК-УВ является изобутилен (i-C4H8).

Диапазоны установки пороговых значений срабатывания предупредительной (ПОРОГ 1) и аварийной (ПОРОГ 2) сигнализации и значения порогов, устанавливаемых при выпуске из производства, по каналам измерения соответствуют таблице 5

'2.

Таблица 5 - Диапазоны установки пороговых значений срабатывания сигнализации и значения порогов, устанавливаемых при выпуске из производства

Примечания

• 1 Значения порогов срабатывания сигнализации, отличных от устанавливаемых при выпуске из производства, указываются при заказе газоанализатора.

  должны фиксироваться

• 2 Установленные пороги срабатывания сигнализации в паспорте на газоанализатор.

  могут быть изменены региональных сервисных

• 3  Значения порогов срабатывания сигнализации при эксплуатации только на предприятии-изготовителе, в его

центрах или уполномоченным лицом эксплуатирующей организации.

Продолжение таблицы 6________________________

Наименование характеристики

Газоанализаторы при принудительном отборе пробы соответствуют требованиям к основной погрешности при изменении расхода анализируемой газовой смеси в диапазоне от 0,3 до 0,5 л/мин.

Таблица 7 - Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды по измерительным каналам О2, СО, H2S, NO, NO2, SO2, NH3

Таблица 8 - Содержание определяемого компонента при перегрузке, время воздействия

Таблица 9 -

компонентов

Примечание - Знак «-» означает, что по данному неопределяемому компоненту дополнительная погрешность не нормируется

Таблица 10 - Дополнительные

без

блока питания

Таблица 11 - Время

Таблица 12 - Основные технические

наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.

Таблица 13 - Комплектность

приведены в разделе 1 руководства по эксплуатации АТРВ.413411.001 РЭ.

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний;

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ТУ 4215-019-76434793-18. Газоанализаторы на токсичные и горючие газы М 03. Технические условия.

Общество с ограниченной ответственностью «Научно-производственный центр автоматизации техники безопасности» (ООО «НПЦ АТБ»)

ИНН 7721526314

Адрес: 115088, г. Москва, ул. 2-я Машиностроения, д. 27, стр. 6 Тел/факс (495) 543-42-77

Е-mail: npcatb@mail.ru

Акционерное общество «Головной центр стандартизации, метрологии и сертификации в химическом комплексе «Центрохимсерт» (АО «Центрохимсерт») Адрес: 115230, г. Москва, Электролитный пр-д, д. 1, к. 4, ком. 208

Телефон: (499) 750-21-51

Е-mail: chemsert@yandex.ru

Уникальный номер записи в реестре аккредитованных лиц № 30081-12.
