ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ » ___________ 2025 г. № ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 293

Регистрационный № 39646-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы автоматизированные натурного осмотра пути АКНОП

Комплексы автоматизированные натурного осмотра пути АКНОП (далее по тексту -комплексы) предназначены для измерения и регистрации ширины рельсовой колеи (шаблона) и взаимного превышения одной рельсовой нити относительно другой (уровня), привязки к текущей координате пути, и цифровой индикации значений параметров назначения, а также анализа и оценки параметров пути, полученных в процессе строительства, эксплуатации и ремонтно-восстановительных работ железнодорожного пути.

Принцип действия комплекса состоит в получении при помощи датчиков измерительной информации о параметрах пути, обработке ее микропроцессорным цифровым вычислительным устройством (регистратором), визуализации на дисплее и сохранении в памяти для последующей обработки.

Комплекс представляет собой путеизмерительную тележку ПТ-7МК (далее по тексту - тележка) и портативный персональный компьютер с прикладным программным обеспечением. На раме тележки установлен регистратор с энергонезависимой памятью, интерфейсом для визуализации, обработки и передачи данных. Для обеспечения питания регистратора используется автономная аккумуляторная батарея.

Для контроля взаимного превышения одной рельсовой нити относительно другой на раме тележки установлен датчик уровня, измеряющий поперечный угол наклона рамы относительно линии горизонта. Сигнал с датчика через усилитель поступает на вход аналого-цифрового преобразователя и далее в цифровом виде на регистратор для обработки.

Для измерения ширины колеи используется датчик линейных перемещений, преобразующий осевое перемещение штока телескопического механизма относительно рамы тележки в последовательность электрических импульсов. Микропроцессорный регистратор по количеству импульсов вычисляет значение шаблона.

Для подсчета текущей координаты пути и синхронизации работы регистратора в тележке применяется закрепленный в оси колеса датчик пути, который преобразует вращение колеса в последовательность импульсов, пропорциональную скорости вращения. При вращении колеса датчик формирует серию импульсов (два импульса за один оборот колеса), по которым микропроцессорный регистратор определяет размер и направление перемещения тележки.

Перемещение комплекса в рабочем положении вдоль рельсового пути и перенос его к месту работы осуществляется оператором вручную. Для перемещения тележки в рабочем положении и переноса ее к месту работы служит шарнирно закрепленная на раме ручка. Обслуживающий персонал - 1 человек.

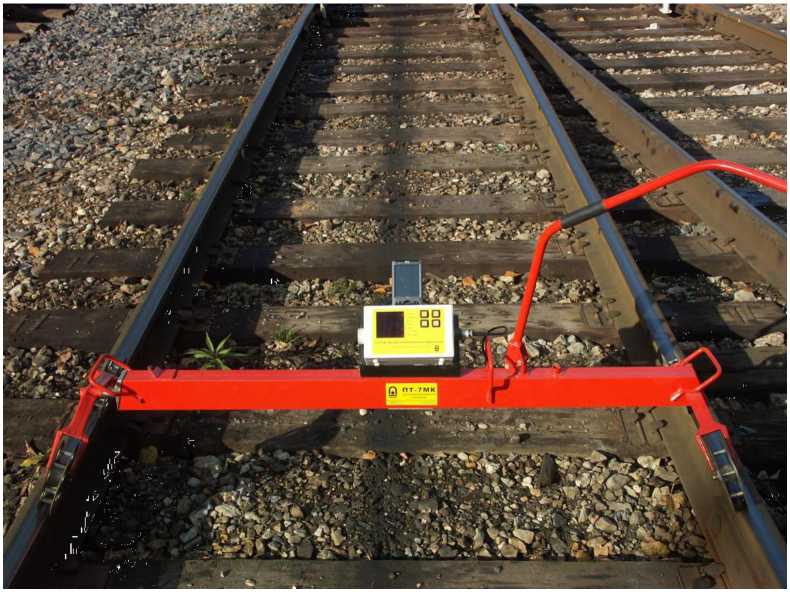

Фотография общего вида комплекса представлена на рисунке 1.

Рисунок 1 - Общий вид комплекса, установленного на рельсы

Метрологически значимая часть программного обеспечения комплекса ПО АКНОП установлена в виде прошивки регистратора и исключает возможность несанкционированного влияния на него.

На портативный персональный компьютер устанавливается система анализа данных путеизмерительной тележки ПТ-7МК «САД-ПТ», состоящая из двух программных подсистем TelegaPPC.Net и WayMeter.Net и выполняющая следующие основные функции:

- работа с регистратором (получение данных, установка даты/времени и очистка

отображение измеренных сигналов уровня и шаблона; ведение БПД (база паспортных данных);

контроль и запоминание результатов измерений.

компьютер пользователя устанавливается программное обеспечение (ПО) WayMeter, выполняющее следующие основные функции:

• -   расшифровка данных проезда;

• -    печать путеизмерительной ленты и ведомостей.

Уровень защиты метрологически значимой части ПО АКНОП соответствует высокому уровню - специальных средств защиты не требуется, а уровень защиты остальных частей ПО комплекса соответствует среднему уровню.

Идентификационные данные (признаки) программного обеспечения комплекса указаны в таблице 1.

Таблица 1

Метрологические и технические характеристики

Таблица 2

наносится методом прямой печати на табличку, расположенную на раме тележки комплекса, и на титульный лист формуляра печатным способом.

Таблица 3

«Комплекс автоматизированный натурного осмотра пути АКНОП». Руководство по эксплуатации ВДМА.663500.070 РЭ», раздел 1.4

«Инструкция по расшифровке лент и оценке состояния рельсовой колеи по показаниям путеизмерительного вагона ЦНИИ-2 и мерам по обеспечению безопасности движения поездов» № ЦП-515;

«Комплекс автоматизированный натурного осмотра пути АКНОП». Технические условия ВДМА.663500.070 ТУ».

Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)

Юридический адрес: 107140, г. Москва, вн.тер.г. Муниципальный Округ

Красносельский, ул. Русаковская, д. 13, стр. 5 Тел.: (495) 230-30-26

Факс: (495) 230-30-26

E-mail: tvema@tvema.ru

Web-сайт: http://www.tvema.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: (495) 544 00 00

Уникальный номер записи в реестре аккредитованных лиц № RA RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 293

Регистрационный № 80044-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные ручные переносные КР-40

Колонки топливораздаточные ручные переносные КР-40 предназначены для измерений объёма топлива (бензин, дизельное топливо).

Принцип работы колонок топливораздаточных ручных переносных КР-40 основан на измерениях объема топлива, которое подается из резервуара в счетчик жидкости при помощи насоса с ручным приводом.

Колонки топливораздаточные ручные переносные КР-40 состоят из: корпуса, насоса ручного, счетчика жидкости СЖ-ППО, фильтра грубой отчистки, фильтра-газоотделителя, клапана приемного, клапана обратного, рукава раздаточного с краном и поплавковой камерой.

Установка показаний в положение нуля на шкале разового учёта выданного объёма топлива производится при нажатии рычага на счетчике жидкости СЖ-ППО.

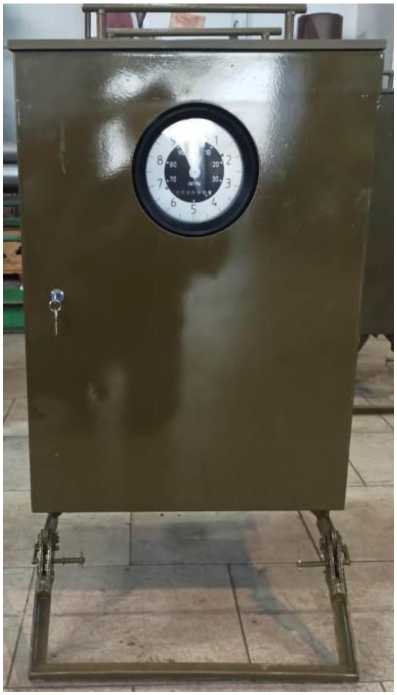

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 1- Общий вид средства измерений

Р и с у н о к 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение отсутствует.

Т а б л и ц а 1

Таблица 2 - Основные технические

наносится на маркировочную табличку колонки и титульные листы руководства по эксплуатации и формуляра типографским способом.

Т а б л и ц а 3 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 2);

ТУ 5252-001-20444147-2012 Колонки топливораздаточные ручные переносные КР-40. Технические условия.

Общество с ограниченной ответственностью «Оборудование Специального Назначения» (ООО «ОСН»)

ИНН 5048047782

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 3А, стр. 3 Юридический адрес: 142300, Московская обл., г.о.

Симферопольское ш., д. 3А, лит. 1Б, ком. 1

Телефон: 8-499-709-50-23

Факс: 8-499-649-17-09

Е-mail: pgsi-ug@mail.ru

Web-сайт: www.pgsi-ug.ru

Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: 8 (495) 544 00 00

Е-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 293

Регистрационный № 18800-05

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нитратомеры портативные «НИТРАТ-ТЕСТ»

для измерений показателя активности нитрат-ионов (pNO3) в водных средах и для измерений массовой концентрации нитрат-ионов ( C_NO ) в водных растворах по ГОСТ 29270-95.

Принцип действия нитратомера основан на измерении разности потенциалов (ЭДС) между электродом измерительным и электродом сравнения в составе комбинированного нитрат-селективного электрода, возникающей при его контакте с водной средой, содержащей нитрат-ионы, и преобразовании этой ЭДС в значения р\Оз и C_Ni^ . Нитратомер состоит из измерительного преобразователя (ИП) и комбинированного нитрат-селективного электрода.

На передней панели ИП расположены: жидкокристаллическое табло, сенсорные кнопки для включения/отключения нитратомера, включения/отключения подсветки индикации, для управления режимами работы нитратомера. На верхней боковой панели расположены разъёмы для подключения блока питания, измерительного электрода и электрода сравнения.

Питание осуществляется от сети переменного тока или от одной батареи типа «Крона».

Рисунок 1 - Внешний вид нитратомера портативного «НИТРАТ-ТЕСТ»

Программное обеспечение идентифицируется при включении прибора, при этом на экран выводится номер его версии Ver. 2.01 NT.

Программное обеспечение используется для калибровки прибора перед началом эксплуатации, введения параметров измерительного преобразователя (комбинированного ионоселективного электрода) для обеспечения заявленной погрешности измерений, пересчета результатов измерений из представления мг\кг в единицы активности pNO3, а также сравнения предельно допустимых концентраций нитрат- ионов для сухофруктов, пюре, соков на основе различных фруктов и овощей.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние встроенного программного обеспечения на метрологические характеристики нитратомеров учтено при нормировании метрологических характеристик.

Потребляемая мощность, не более

• - при питании от сети, В^А

• - от батареи, мВт

Условия эксплуатации:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

наносится на титульный лист руководства по эксплуатации ЖИГН.432239.002РЭ методом компьютерной графики и на корпус нитратомера портативного «НИТРАТ-ТЕСТ» с помощью самоклеящейся плёнки.

Комплект поставки нитратомера приведен в таблице 2.

Таблица 2

Метод измерений изложен в руководстве по эксплуатации.

Методики измерений приведены в следующих стандартах:

ГОСТ 29270-95 «Продукты переработки плодов и овощей. Методы определения нитратов», ГОСТ 23268.9-78 «Воды минеральные питьевые лечебные, лечебно-столовые и природные столовые. Метод определения нитрат-ионов»; ГОСТ 26951-86 «Почвы. Определение нитратов ионометрическим методом»; ГОСТ 27753.7-88 «Грунты тепличные. Методы определения нитратного азота».

ГОСТ Р 8.641-2013 «ГСИ. Государственная поверочная схема для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ)»;

«НИТРАТ-ТЕСТ».

Общество с ограниченной

(ООО «ПЕТРОЛАЗЕР»)

ИНН 7805081816

Юридический адрес: 198096, г. Санкт-Петербург, ул. Кронштадская, д. 4, кв. 61

Телефон (факс): (812) 336 3593

Е-mail: laser@petrolaser.ru

Федеральное государственное научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, гп. Менделеево, Главный лабораторный корпус

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 744-81-12, факс: (495) 744-81-12

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 293

Регистрационный № 87228-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Рулетки измерительные ПК

Рулетки измерительные ПК (далее - рулетки) предназначены линейных размеров путем непосредственного сравнения со шкалой.

Рулетки измерительные ПК изготавливаются в открытом и закрытом корпусе с лентами из нержавеющей или углеродистой стали. Вытяжные концы рулеток изготавливаются с кольцом, или с прямоугольным торцом или с держателем для закрепления на предмете, подлежащем измерению.

Рулетки изготавливаются в 3 модификациях: ПК1, ПК2 и ПК3. Обозначения исполнений рулеток приведены в Таблице 2.

Рулетки модификаций ПК1 и ПК2 имеют устройство для фиксации измерительной ленты в любом рабочем положении. Рулетки модификации ПК2 имеют обрезиненный корпус.

Пример условного обозначения рулетки: ПК1 Р2УЗП (ПК1 Р2НЗК), где 2 - длина 2 м, Н - нержавеющая сталь ленты или У - углеродистая сталь ленты, 3 - класс точности, П - упор на начале измерительной ленты или К - кольцо в начале ленты.

Внешний вид рулеток представлен на рисунке 1.

V

РЗУ9П

Р2ОУЗК

Место нанесения знака утверждения типа

V

г) модифика

дологическим рового или

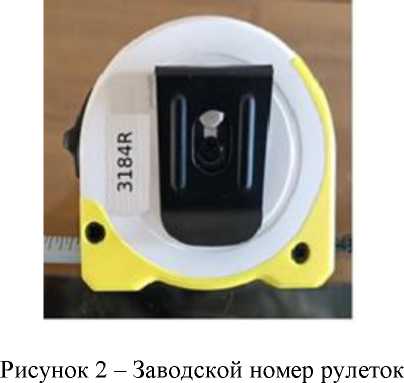

Заводской номер наносится способом, принятым на пред буквенно-цифрового кода. Пример н

Знак поверки наносится на зацеп измерительной ленты на крепление вытяжного кольца (Рисунок 3 б).

а)

б)

Рисунок 3 - Место нанесения знака поверки

Метрологические характеристики приведены в таблице 1. Основные технические характеристики приведены в таблицах 2 и 3.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические

таблицы 2

Таблица 3 - Основные технические характеристики

наносится на этикетку рулетки, способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделе 3 «Указания по эксплуатации» руководства по эксплуатации на средство измерений.

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10“⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

ТУ 26.51.33-001-97922048-2021 Рулетки измерительные ПК. Технические условия.

Общество   с ограниченной ответственностью НПО «Промконтроль»

(ООО НПО «Промконтроль»)

ИНН 7453283166

Юридический адрес: 454080, Челябинская обл., г. Челябинск, ул. Энгельса, д. 83Б, оф. 1

Телефон: 8(351) 729-94-88

Общество с ограниченной ответственностью НПО «Промконтроль» (ООО НПО «Промконтроль»)

ИНН 7453283166

Юридический адрес: 454080, Челябинская обл., г. Челябинск, ул. Энгельса, д. 83Б, оф. 1

Телефон: 8(351) 729-94-88

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний

(ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101

Телефон/факс: (351) 232-04-01

Е-mail: stand@chelcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 01.00234-2013.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 293

Регистрационный № 28667-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы автоматические контрольно-аналитические «УНИТОК-1»

Комплексы автоматические контрольно-аналитические «УНИТОК-1» (далее -комплексы) предназначены для измерения удельной электрической проводимости, мутности, рН, массовой концентрации остаточного активного хлора в воде и водных растворах.

Принцип работы комплекса основан на фотометрическом определении мутности и массовой концентрации остаточного активного хлора, электрохимическом методе измерения рН, и кондуктометрическом методе измерения удельной электрической проводимости.

Комплексы состоят из трех контрольно-измерительных модулей (КИМ):

• - КИМ «Коагулянт-осветлитель»;

• - КИМ «АДК»;

• - КИМ «Хлор-мониторинг».

КИМ «Коагулянт-Осветлитель» представляет собой комплект блоков, выполненных из нержавеющей стали, соединенных между собой трубами ПВХ (для транспортировки подаваемых на анализ проб воды и отводимых от модуля вод) и кабелями (для передачи информационных сигналов и подачи электрического питания).

Комплект блоков КИМ «Коагулянт-Осветлитель» включает в себя:

• - блок распределения потоков (блок для приведения в движение подвижной воронки для отбора проб и передачи проб в рабочую емкость);

• - панель потоков (панель с двенадцатью штуцерами, к которым подведены пробы анализируемой воды);

• - приемную воронку (воронка с расположенной вдоль внутренней оси симметрии подвижной воронкой для приема анализируемой в данный момент пробы воды и направления ее в рабочую емкость, и для приема и подачи остальных одиннадцати проб воды в канализацию);

• - блок управления (блок с электронными измерительными и управляющими схемами и панелью управления на лицевой стороне блока, помещаемый в защитный металлический шкаф);

• - блок стеклоочистки (блок для приведения в движение рамки очистки оптических стекол для осуществления очистки торцов световодов блоков осветителя и фотоприемника);

• - рабочую емкость - сварную конструкцию, состоящую из: цилиндро-конической измерительной части с подающим анализируемую пробу воды штуцером, с переливным штуцером, с системой контроля перелива и штуцером сливным для возможности сброса осадков; блока осветителя (блока, в котором расположен источник инфракрасного света с длиной волны от 810 до 910 нм с максимумом в 860 нм, линза и световод для подачи светового потока в рабочую емкость с анализируемой пробой, а также электронная схема для управления блоком осветителя); блока фотоприемника (блока, в котором расположен световод, линза и фотоприемник типа ФД-263-01 для приема прошедшего через рабочую емкость светового потока, а также электронная схема для управления блоком фотоприемника);

- электрод стеклянный комбинированный типа ЭСК-10301/7 (зарегистрирован в Госреестре средств измерений под № 16767-08), который передает значения ЭДС электродной пары в анализируемой среде блоку управления для преобразования значения ЭДС в напряжение pH-преобразователя, которое в свою очередь приводится в соответствие значению pH по градуировочным характеристикам.

КИМ «АДК» представляет собой комплект блоков, выполненных из нержавеющей стали и полиэтилена низкого давления, соединенных между собой трубами ПВХ (для транспортировки подаваемых на анализ проб воды и отводимых от модуля вод) и кабелями (для передачи информационных сигналов и подачи электрического питания).

Комплект блоков КИМ «АДК» включает в себя:

• - блок распределения потоков (блок для приведения в движение подвижной воронки для отбора проб и передачи проб в датчик кондуктометрический);

• - панель потоков (панель с тремя штуцерами, к которым подведены пробы анализируемой воды);

• - блок очистки электродов (блок для приведения в движение рамки очистки электродов для осуществления очистки поверхности электродов);

• - приемную воронку (воронка с расположенной вдоль внутренней оси симметрии подвижной воронкой для приема анализируемой в данный момент пробы воды и направления ее в рабочую емкость, и для приема и подачи остальных проб воды в канализацию);

• - датчик кондуктометрический (цилиндрическая емкость, выполненная из ПНД с подающим анализируемую пробу воды штуцером, с переливным штуцером с системой контроля перелива и штуцером сливным для возможности сброса осадков, со встроенной системой потенциометрических и токоподводящих электродов, выполненных из нержавеющей стали);

• - блок управления (металлический шкаф с электронными измерительными и управляющими схемами и панелью управления на лицевой стороне блока).

КИМ «Хлор-мониторинг» представляет собой комплект блоков, выполненных из нержавеющей стали, металлических и пластиковых шкафов, соединенных между собой трубами из силикона и ПВХ (для подачи реагентов и транспортировки подаваемых на анализ проб воды и отводимых от модуля вод) и кабелями (для передачи информационных сигналов и подачи электрического питания).

Комплект блоков КИМ «Хлор-мониторинг» включает в себя:

• - блок распределения потоков (блок для приведения в движение подвижной воронки для отбора проб и передачи проб в блок измерения для анализа);

• - панель потоков (панель с 6-тью штуцерами, к которым подведены пробы анализируемой воды);

• - приемную воронку (воронка с расположенной вдоль внутренней оси симметрии подвижной воронкой для приема анализируемой в данный момент пробы воды и направления ее в рабочую емкость, и для приема и подачи остальных проб воды в канализацию);

• - блок реагентов (пластиковый шкаф для расположения емкостей с реагентами, используемыми для проведения анализа);

• - блок управления (металлический шкаф с электронными измерительными и управляющими схемами и панелью управления на лицевой стороне блока);

• - блок измерения - пластиковый шкаф, вмещающий в себя: комплект клапанов для подвода анализируемой пробы, для ее отвода, для подачи реагентов из блока реагентов; привод черпакового дозатора (приводящий в движение черпаковый дозатор, расположенный в оптическом блоке); привод рамки очистки оптики (приводящий в движение рамки очистки оптики для очистки поверхностей световодов и для перемешивания пробы во время анализа); оптический блок для смешения анализируемой пробы с реагентами, подаваемыми клапанами, и для анализа в измерительной ячейке, снабженной мини-блоками осветителя фотоприемника; мини-блок осветителя в составе оптического блока (корпус из латуни, в котором размещен источник белого света - светодиод марки L-53MWC 15cd, светофильтр желтого цвета и фотоприемника в приемник света -мини-блока).

  электронная схема для управления работой мини-блока); мини-блок составе оптического блока (корпус из латуни, в котором размещен фотодиод типа ФД-263-01 и электронная схема для управления работой

Работой комплекса в целом и отдельно каждым модулем управляет персональный компьютер. В комплекте с компьютером поставляется CD диск с прикладной программой, управляющей процессом измерений. На мониторе компьютера отображается вся текущая информация: режимы измерений, результаты измерений, результаты обработки данных, при необходимости создается база экспериментальных данных.

Комплекс может быть укомплектован любым количеством контрольно-измерительных модулей.

Фото общего вида комплексов представлено на рисунках 1 - 3.

Место нанесения клейм и наклеек

Рисунок 1 - Фото общего вида КИМ «АДК»

Рисунок 2 - Фото общего вида КИМ «Коагулянт-осветлитель»

Место нанесения клейм и наклеек

Рисунок 3 - Фото общего вида КИМ «Хлор-мониторинг»

Пломбирование блоков приводов (блок распределения потоков, блок стеклоочистки, блок очистки электродов), датчика кондуктометрического и рабочей емкости осуществляется на соединении крышек с корпусами в месте крепления винтов.

Пломбирование блоков измерения и блоков, установленных в шкафы, закрывающиеся на ключи, осуществляется на соединении дверей с корпусами шкафов ниже места крепления замка.

Места нанесения поверочных наклеек:

• - КИМ «Коагулянт-Осветлитель»: корпус блока стеклоочистки;

• - КИМ «АДК»: корпус блока очистки электродов;

• - КИМ «Хлор-мониторинг»: корпус блока измерения - лицевая сторона пластикового шкафа.

Знак поверки наносится на свидетельство о поверке в виде клейма.

Идентификационные данные программного обеспечения (ПО) комплексов приведены в таблице 1.

Уровень защиты ПО анализаторов «средний» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено изготовителем при нормировании метрологических характеристик анализаторов.

Таблица 1 - Идентификационныеданные программного обеспечения

Таблица 2 -

Таблица 3 - Основные технические

наносится на титульный лист «Руководства по эксплуатации» печатным способом и на этикетку, которую крепят на лицевой панели анализатора методом наклейки.

Таблица 4 - Комплектность

Окончание таблицы 4

П р и м е ч а н и е - По требованию заказчика поставка комплекса может быть произведена с любым количеством контрольно-измерительных модулей.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 27987-88 Анализаторы жидкости потенциометрические ГСП. Общие технические условия;

ГОСТ 22171-90 Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия;

ГОСТ 8.120-2014 Государственная система единства измерений. Государственная поверочная схема для средств измерений pH;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;

ДНМ20.00.000ТУ «Комплексы автоматические   контрольно-аналитические

«УНИТОК-1». Технические условия».

Общество с ограниченной ответственностью «Научно-внедренческий центр УНИТОК» (ООО «НВЦ УНИТОК»)

ИНН 6662106930

Юридический адрес: 620026, г. Екатеринбург, ул. Тверитина, д. 34-250 Телефон/факс: (343) 375-42-25, 362-85-77

Е -mail:info@unitok.ru

Государственный центр государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18, факс: (343) 350-20-39

E-mail:uniim @ uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30005-11.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 293

Регистрационный № 78350-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Системы контроля, мониторинга и управления трафиком «Системы КМУТ» (далее также - Системы КМУТ) предназначены для измерений характеристик трафика в точках подключения к сети связи: количества переданной (принятой) информации (данных), продолжительности (длительности) сеансов передачи данных, пропускной способности канала передачи данных (PD), скорости передаваемой информации, средней задержки передачи пакетов данных, вариации задержки передачи пакетов данных (PDV), коэффициента потерь пакетов данных (PL). Системы КМУТ обеспечивают регистрацию времени проведения измерений с привязкой системной шкалы времени Системы КМУТ к национальной шкале UTC(SU).

К настоящему описанию типа относятся Системы контроля, мониторинга и управления трафиком «Системы КМУТ» в составе сервера (серверов) центрального узла (далее - сервера Системы КМУТ) и Зондов периферийного узла Системы КМУТ модификаций КМУТ М5 и (или) КМУТ М6. Также в состав Системы КМУТ могут включаться Зонды периферийного узла Системы КМУТ (далее - Зонды КМУТ) других модификаций (с индексами А, Б и без них), включая, но не ограничиваясь, КУТ М1, КМУТ М1, КМУТ М2, КМУТ М3, КМУТ-10, КМУТ-ПУ М1, КМУТ-Л (регистрационный № 68196-17); КМУТ М4, КМУТ-10 М1 (регистрационный № 73348-18); ESR-10 SLA KMUT, ESR-10 KMUT, ESR-20 KMUT, ESR-21 KMUT (регистрационный № 83814-21); КМУТ М7 (регистрационный № 79074-20). Модификации Зондов КМУТ имеют конструктивные отличия в разъемах присоединения к сети связи, функциональных возможностях и наличии информационных индикаторов. Дополнительно для поверки Систем КМУТ и периодического контроля функционирования их составных частей в состав системы могут включаться Формирователи-измерители соединений СИГМА-2 (регистрационный синхронизации и коррекции времени ХРОНО-С, источники утвержденного типа.

Принцип действия Систем КМУТ (Зондов КМУТ) тестового трафика в активных соединениях сети связи,

Зонды КМУТ размещаются в заданных точках подключения пользователя к услугам связи, осуществляют измерение и регистрацию характеристик трафика в сети связи, анализ трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов данных, задержки и вариации задержки передачи пакетов данных, пропускной способность канала передачи данных и скорости передаваемой информации.

Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени Зондов КМУТ, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

В зависимости от функциональных возможностей и конструктивного исполнения Зондов КМУТ Система КМУТ позволяют:

• - проводить измерение характеристик трафика в сети связи, в том числе с подключением по волоконно-оптическим линиям связи;

• - обеспечивать резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

• - обеспечивать одновременное измерение параметров сети передачи данных двух независимых каналов связи;

• - определять температуру;

• - обеспечивать прозрачное прохождение пакетов информации через Зонд КМУТ в случае отсутствия электропитания;

• - организовывать резервный или технологический канал связи по сети оператора подвижной телефонной радиосвязи через встроенный модуль LTE/GSM;

• - определять наличие напряжения в сети электропитания Зондов КМУТ, распределенных по сети связи в составе Систем КМУТ, с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени UTC (SU), хранение в памяти и выдача информации в серверы Систем КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания;

• - повышать отказоустойчивость электропитания за счет наличия двух встроенных независимых импульсных блоков электропитания.

Управление Зондами КМУТ осуществляется с использованием интерфейса командной строки или с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени Зондов КМУТ к национальной шкале времени UTC (SU) осуществляется по сигналам, получаемым от внешних приемников сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, от серверов Систем КМУТ или от устройства синхронизации шкалы времени (сервера времени), входящего в ее состав, по сетям пакетной передачи данных.

Системы КМУТ обеспечивают:

• - измерение характеристик трафика в точках подключения к сети связи;

• - сбор, обработку и хранение информации о характеристиках трафика;

• - сбор, обработку и хранение информации о статистических оценках качества услуг связи, их целостности и устойчивости функционирования;

• - управление элементами Системы КМУТ;

• - сбор, обработку и хранение информации о наличии электропитания и о событиях выключения, временного интервала отсутствия и включения электропитания элементов Системы КМУТ.

Взаимосвязь составных частей Систем КМУТ обеспечивается посредством встроенных и/или внешних интерфейсов.

Конструктивно сервера Системы КМУТ выполнены на базе аппаратных серверных платформ архитектуры x86-64 в виде стоечных серверов по модульному принципу: устройства хранения, материнская плата-процессор-шасси-статив.

Доступ к устройствам хранения, процессору или платам можно получить только открыв дверь статива и крышку сервера с нарушением целостности пломб. Конструкцией предусмотрена возможность установки пломб. Пломбы представляют собой специальные наклейки, разделяющиеся на несколько фрагментов при попытке их снять. Места установки пломб: крепежные винты оборудования в стативе, места доступа к устройствам хранения, процессору, платам и т.п. Места установки пломб определяются исходя из условий эксплуатации и места установки. Конструкция статива может предусматривать блокировку от несанкционированного доступа с использованием замка.

Конструктивно Зонды КМУТ выполнены в виде блоков, в которых размещены специализированные электронные платы. Корпус изготавливается из металлического сплава или пластика, может окрашиваться в различные цвета и имеет съемную верхнюю панель, крепление которой осуществляется с помощью винтов. Интерфейсы для подключения к сети связи, кабелей управления, выносной антенны располагаются на лицевой или задней панели блока. Модификации Зондов КМУТ М5 и М6 имеют исполнение позволяющее осуществлять монтаж в 19" телекоммуникационную стойку (статив). Пломбирование Зондов КМУТ предусмотрено на болтах крепления корпуса к задней панели.

Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. В связи с тем, что оборудование устанавливается в специально отведенных серверных помещениях, оборудованных системами контроля и доступа, данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки плат, устройств хранения, шасси и обеспечивает ограничение несанкционированного доступа. Таким образом обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Нанесение знака поверки на корпус серверов Системы КМУТ и Зондов КМУТ не предусмотрено.

Серийные (заводские) номера наносятся на заднюю панель Зондов КМУТ и переднюю панель серверов Системы КМУТ в форме наклейки, содержащей серийный номер в цифробуквенном формате.

Внешний вид Зондов КМУТ и серверов Системы КМУТ, место нанесения знака утверждения типа, и серийного (заводского) номера, возможные места блокировки показаны на рисунках 1 - 5.

Место нанесения знака утверждения типа

Возможные места пломбировки

Рисунок 1 - Внешний вид сервера Системы КМУТ (варианты исполнения приборного контейнера)

Рисунок 2 - Внешний вид сервера Системы КМУТ, установленного в статив

Возможные места пломбировки

Рисунок 3 - Внешний вид Зонда КМУТ модификации КМУТ М5

Рисунок 4 - Внешний вид Зонда КМУТ модификации КМУТ М6

Место нанесения заводского номера

Рисунок 5 - Внешний вид задней панели Зонда КМУТ

В состав программного обеспечения Систем КМУТ входит операционная система специального назначения Astra Linux Special Edition для сервера Системы КМУТ, специальное программное обеспечение ПО КМУТ («ЭХО-Центр») 2.0 и специальное программное обеспечение ПО периферийного узла КМУТ («ЭХО-Зонд») 2.0, устанавливаемое на Зонды КМУТ. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция Систем КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».

Таблица 2 -

Таблица 3 - Основные технические характеристики зондов

наносится типографским способом на руководство по эксплуатации или на верхние панели в виде наклейки.

Таблица 4 - Комплектность средства измерений

приведены в разделе Приложение Б руководства по эксплуатации ЦТСВ.466961.001 РЭ.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ЦТСВ.466961.001 ТУ «Системы контроля, мониторинга и управления трафиком. Технические условия».

Общество с ограниченной ответственностью «Инженер Центр» (ООО «Инженер Центр»)

ИНН: 5047111192

Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, стр. 26, оф. 211

Адрес места осуществления деятельности: Московская обл., г. Химки, ул. Рабочая, д. 2, стр. 26

Телефон (факс): +7(495) 785-57-48

E-mail: info@ecentr.tech

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11

Телефон (факс): +7 (495) 737-67-19

Email: info@trxline.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310671.

в части вносимых изменений

Общество с ограниченной ответственностью «НТЦ СОТСБИ» (ООО «НТЦ СОТСБИ»)

Адрес: 191028, г. Санкт-Петербург, ул. Пестеля, д. 7, лит. А, помещ. 14Н, оф. А

Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217

E-mail: info@sotsbi.ru

Web-сайт: http://www.sotsbi.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312112.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 293

Главный модуль излучает, принимает и обрабатывает сигнал преобразуя его в значение толщины.

Модуль беспроводной передачи данных позволяет передавать полученные значения на базовую станцию по беспроводному каналу связи.

Заводской номер в цифровом формате наносится типографским способом в паспорт и методом цветной износостойкой печати или методом гравирования на идентификационную табличку, размещаемую на корпусе главного модуля.

Нанесение знака поверки на датчики не предусмотрено.

Общий вид датчиков с указанием мест пломбировки, нанесения заводского номера, знака утверждения типа представлены на рисунке 1. Общий вид пломбы приведен

Рисунок 2 - Общий вид пломбы

Датчики имеют встроенное метрологически значимое программное обеспечение (далее - ПО).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Метрологические и основные технические характеристики датчиков представлены в таблицах 2 и 3 соответственно.

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта и руководства по эксплуатации датчиков типографским способом и методом цветной износостойкой печати или методом гравирования на идентификационную табличку, размещаемую на корпусе главного модуля датчиков

Таблица 4 - Комплектность

приведены в разделе «Использование по назначению» в руководстве по эксплуатации ИИ-111.000-000.000.000 РЭ.

ТУ 26.51.66-003-25870162-2022 Датчики контроля коррозии ультразвуковые U-Wave. Технические условия.

Общество с ограниченной ответственностью

(ООО «Интелсис Инжиниринг»)

ИНН 7453319616

Адрес: 456506, Челябинская обл., м.р-н Сосновский, сп. Кременкульское, п. Терема,

ул. Новоградская, д. 26

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а

Телефон: 8 (343) 236-30-15

Факс: 8 (343) 350-40-81

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.
