МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

13 февраля 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ » ___________ 2025 г. № ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 292

Регистрационный № 75362-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки автозаправочные сжиженного природного газа ЛПА-СПГ-К

Колонки автозаправочные сжиженного природного газа ЛПА-СПГ-К (далее -колонки) предназначены для измерений массы отпущенного газа и вычисления стоимости отпущенной дозы на автомобильных заправочных станциях, судовых бункеровочных станциях и других газозаправочных пунктах при заправке сжиженным природным газом (далее - СПГ) моторных транспортных средств.

Принцип действия колонок основан на измерении массы СПГ в линии заправки и газовозврата, и вычислении блоком управления колонки отпущенного количества газа и его стоимости.

Процедура отпуска СПГ выполняется автоматически.

Основными элементами колонки являются:

• - линии заправки и возврата газа с массомерами, запорной арматурой (клапаны с электро- или пневмоприводом);

• -  электронный блок управления колонкой (далее — блок управления), расположенный внутри блока электроники колонки под откидной крышкой дисплея;

• - раздаточный шланг с пистолетом;

• - дренажный шланг с пистолетом.

Сигнал от массомера поступает в блок управления, на цифровом табло которого индицируется масса отпущенного СПГ, его цена и стоимость. При заправке с захолаживанием на цифровом табло индицируется масса отпущенного СПГ за вычетом массы испарившегося газа, возвращенного в емкость хранения.

В колонках могут применяться блоки управления ЛПА и Топаз-306БУ10. Блоки идентичны по функциям и отличаются только конструктивным исполнением.

Задание дозы (массы или объема заправляемого газа) и включение колонок производится непосредственно с колонки или оператором с удаленного компьютера.

На цифровом табло в процессе заправки отображается цена, объем или масса и стоимость отпущенного газа.

Структура условного обозначения колонок:

ЛПА-СПГ-К-А/ххх МТ, где

А - количество постов;

ххх - максимальный расход газа;

M - вариант исполнения: отсутствие маркировки - стационарная, М - мобильная;

Т - вариант исполнения электронного блока управления: отсутствие маркировки -ЛПА, Т - блок управления «Топаз 306БУ10».

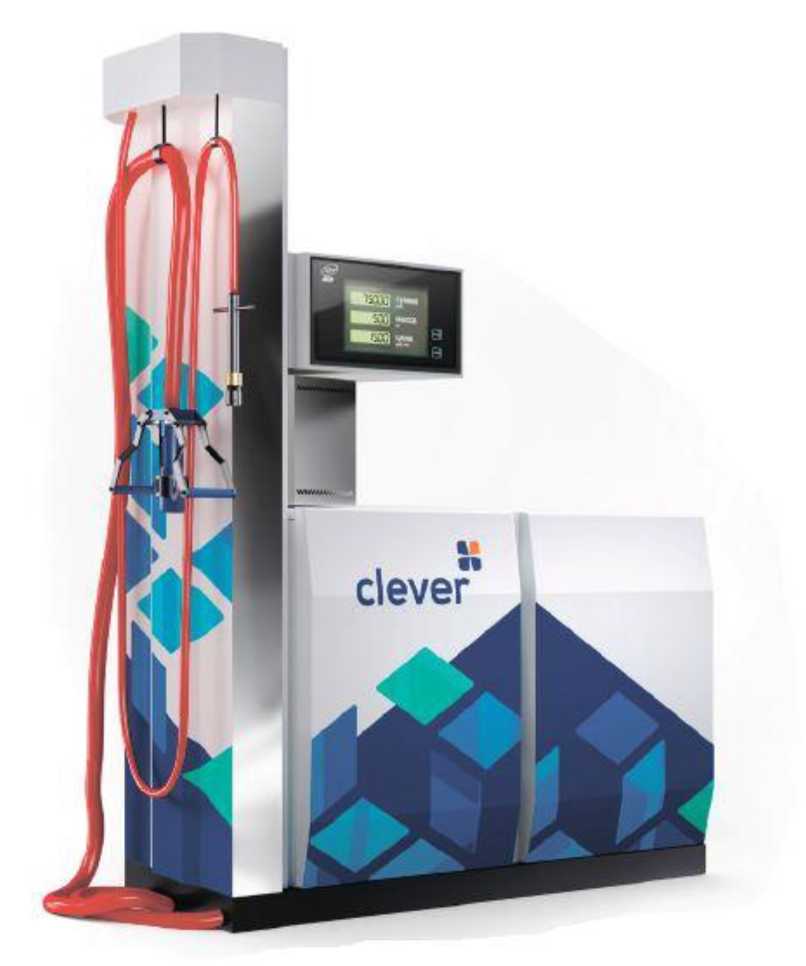

Общий вид колонки в стандартном конструктивном исполнении приведен на рисунке 1. Также возможен выпуск колонки в исполнении с выносным электронным блоком и дисплеем, в этом случае электронный блок с дисплеем располагается на расстоянии от газового отсека колонки и соединяется с ним кабелями. Место пломбирования в целях предотвращения несанкционированного изменения настроек и вмешательства показано на рисунке 2 (пломбируется блок под крышкой дисплея).

Рисунок 1 - Общий вид колонки

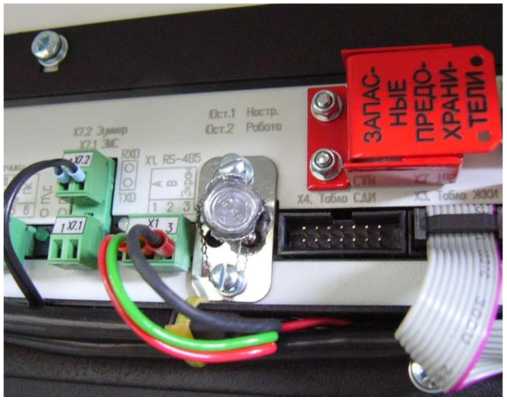

Рисунок 2 - Пломбировка блока управления

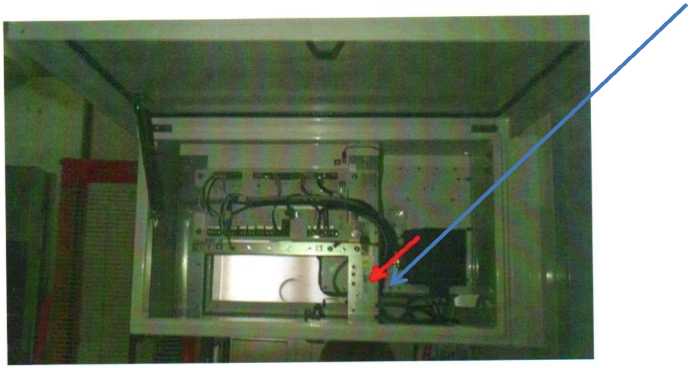

Рисунок 3 - Место нанесения знака поверки

Колонки имеют встроенное программное обеспечение (ПО) КСПА-027 или «Топаз». Идентификационные данные ПО приведены в таблице 1.

Программное обеспечение защищено от несанкционированного изменения путем пломбирования блока управления. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен пломбировкой блока управления.

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «высокий».

Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью колонок.

Метрологические и технические характеристики колонок представлены в таблицах 2 и 3.

Таблица 2 -

Таблица 3 - Основные технические

наносится на лицевую панель колонок в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Минэнерго России от 15 марта 2016 г. № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»;

ТУ 26.51.52-018-52122445-2017 «Колонки автозаправочные сжиженного природного газа ЛПА-СПГ-К. Технические условия».

Общество с ограниченной ответственностью «Научно-производственная компания «ЛЕНПРОМАВТОМАТИКА» (ООО «НПК «ЛЕНПРОМАВТОМАТИКА») ИНН 7813121149

Юридический адрес: 199178, г. Санкт-Петербург, 13-я линия В.О., д. 78, лит. А Адрес места осуществления деятельности: 196650, г. Колпино, тер. Ижорский завод, д. 41, лит. ЕЖ

Телефон/факс: (812) 648-24-60

E-mail: info@lenprom.spb.ru

Web-сайт: www.lenprom.spb.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 292

Регистрационный № 61894-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Амперметры и вольтметры аналоговые B, BM, A, AM, AnT, AnTA

Амперметры и вольтметры аналоговые В, BM, A, AM, АпТ, АпТА (далее - приборы) предназначены для измерения силы и напряжения переменного тока в однофазных и трехфазных электрических цепях.

Приборы относятся к аналоговым показывающим электроизмерительным приборами непосредственного или трансформаторного включения.

По принципу действия приборы подразделяются на приборы электромагнитной системы и выпрямительные приборы магнитоэлектрической системы с подвижной катушкой.

Отдельную группу составляют пиковые амперметры с биметаллическим элементом, которые могут комбинироваться в одном корпусе с электромагнитным амперметром.

Приборы подключаются к электросети или непосредственно, или через измерительные трансформаторы. Подвижная часть измерительного механизма крепится на кернах и снабжена стрелочным указателем. Шкалы приборов могут быть сменными (заменяемыми) и несменными, равномерными или неравномерными. Угловой размер шкалы составляет 90°, а для щитовых приборов с центральным расположением измерительного механизма шкала имеет угловой размер 240°.

Приборы щитового исполнения типоразмеров 72^72 и 96^96 мм могут оснащаться встроенными переключателями для подключения к трехфазной сети. Вольтметры с переключателем на шесть положений измеряют три фазных и три междуфазных напряжения. Амперметры с переключателем на три положения измеряют ток в каждой из трех фаз.

Конструктивно приборы выпускаются в четырех типоразмерах для крепления на панель (щитовое исполнение), а также для крепления на стандартную DIN-рейку (модульное исполнение).

Приборы являются неразборными и неремонтопригодными, в связи с чем не имеют мест для опломбирования.

Приборы имеют несколько модификаций и отличаются своими техническими характеристиками.

Схема обозначения модификаций амперметров и вольтметров приведены на рисунке 1.

коэффициент перегрузки шкалы прибора

(только для амперметров серии А с перегрузочным участком шкалы)

Верхний предел измерения прибором тока или напряжения в (только для приборов трансформаторного включения)

Для амперметров и вольтметров прямого включения - верхний предел измерения тока/напряжения

Для амперметров и вольтметров трансформаторного включения при наличии установленной шкалы - конечное значение шкалы (не включая диапазон перегрузки

Особенности конструкции (не обязательно)

А - Антибликовое стекло. Стекло с матовой поверхностью

К - Встроенный переключатель фаз (только для серий А72, А96, В72, В96).

O - Шкала 240° с центральным расположением механизма (только для щитовых приборов). При отсутствии этого символа предполагается шкала 90° с угловым расположением.

Р - Антипараллаксная шкала. Шкала с зеркальной полосой для повышения точности визуального отсчета показаний.

С - Красная стрелка. Дополнительная стрелка-индикатор для ручной установки. T - Тропическое исполнение прибора.

Типоразмер и конструктив. (обязательно)

48 - щитовой прибор с размером фронтальной рамки 48х48 мм.

72 - щитовой прибор с размером фронтальной рамки 72х72 мм.

96 - щитовой прибор с размером фронтальной рамки 96х96 мм.

14 - щитовой прибор с размером фронтальной рамки 144х144 мм.

35 - модульный прибор для монтажа на стандартную дин-рейку 35 мм.

Тип прибора (обязательно)

В - вольтметр электромагнитной системы.

ВМ - вольтметр выпрямительный магнитоэлектрической системы с подвижной катушкой. А - амперметр электромагнитной системы.

АМ - амперметр выпрямительный магнитоэлектрической системы с подвижной катушкой.

АпТ - пиковый амперметр (с биметаллической системой). Вместо «п» указывается постоянная времени в минутах, например, А15Т - амперметр с постоянной 15 мин.

АпТА - комбинированный амперметр с двумя измерительными системами (АпТ + A).

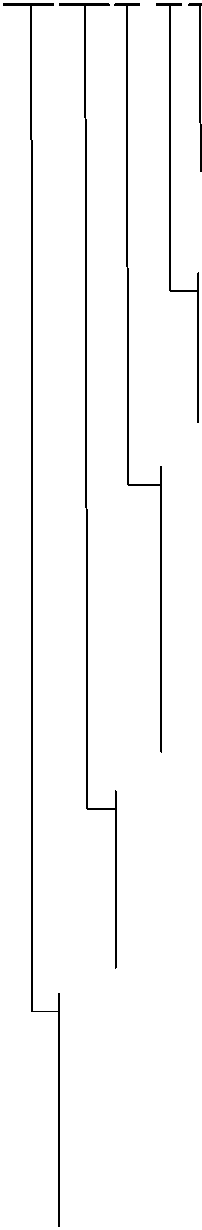

Рисунок 1 - Схема обозначения модификаций амперметров и вольтметров

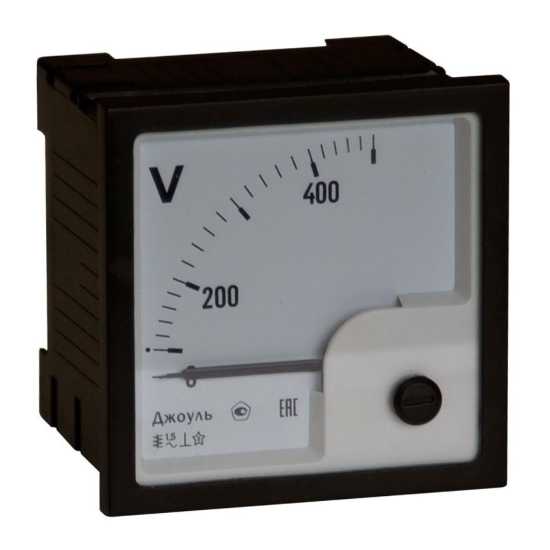

Рисунок 2 - Вольтметр В72-500

Джоуль

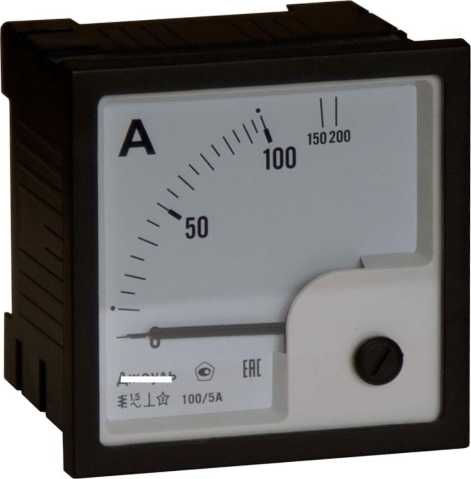

Рисунок 3 - Амперметр А72-100/5Х2

Основные метрологические и технические характеристики амперметров и вольтметров, габаритные размеры и масса приведены в таблицах 1 - 3.

Таблица 1

Таблица 2 - Габаритные размеры приборов

Таблица 3 - Масса приборов

Примечание: допускается отклонение массы приборов в пределах ±15% от указанных в таблице 3.

Температура окружающего воздуха при нормальных условиях применения, °С ... 23±2; Рабочие условия применения:

• - температура окружающего воздуха, °С.....................................от минус 30 до плюс 55;

• - температура условий хранения и транспортировки, °С......от минус 40 до плюс 70;

• - относительная влажность воздуха при 25 °С, % ..........................................................85;

• - класс защиты: IP 52 - для приборов щитового исполнения, IP 40 - для модульных приборов, IP 00 - для открытых зажимов в соответствии с ГОСТ 14254-96.

Знак утверждения типа наносится на паспорт прибора и на шкалу прибора.

В комплект поставки входят:

• - амперметр или вольтметр аналоговый (одна из модификаций) - 1 шт.;

• - крепёж

• - упаковочная коробка - 1 шт.;

• - паспорт - 1 экз.

Сведения о методиках (методах) измерений отсутствуют.

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;

ГОСТ 30012.1-2002 «Приборы прямого действия и вспомогательные требования, общие для всех частей»;

ГОСТ 30012.9-2002 «Приборы прямого действия и вспомогательные испытаний»;

ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;

ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки»;

ТУ 4223.002.74131396.2015 «Амперметры и вольтметры аналоговые B, BM, A, AM, AnT, AnTA. Технические условия».

Общество с ограниченной ответственностью «Электротехническая компания

«Джоуль» (ООО «ЭТК «Джоуль»)

ИНН 7720513023

Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 12, помещ. 131/3

Тел./факс +7 (495) 363-18-67

Федеральное государственное унитарное научно-исследовательский      институт

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77 / 437-56-66 E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 292

Регистрационный № 60946-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN

Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN (далее - магнитометр) предназначены для разностного измерения магнитной индукции постоянного неоднородного магнитного поля.

Принцип действия магнитометра основан на измерении величины электрического напряжения второй гармоники, возникающей в измерительной обмотке преобразователя и пропорциональной разности значений магнитной индукции в геометрических центрах полузондов. Разностное измерение магнитной индукции постоянного неоднородного магнитного поля позволяет проводить оценку уровня остаточной намагниченности изделий, а также выявлять локальные магнитные полюса.

Магнитометр состоит из электронного блока, выполненного в корпусе из АБС-пластика, и дифференциального феррозондового преобразователя (далее -преобразователя), представляющего собой две катушки с пермаллоевыми сердечниками (полузонды), размещенные на одной оси. Расстояние между полузондами 20+1 мм. Преобразователь подключается к электронному блоку с помощью кабеля.

Электронный блок обеспечивает генерацию тока для возбуждения первичной обмотки преобразователя, измерение величины электрического напряжения второй гармоники и вывод результатов измерений на двухстрочный жидкокристаллический индикатор. Электрическое питание магнитометра осуществляется от двух батарей типа АА напряжением (3-О,7) В.

Магнитометр изготавливается в двух исполнениях, отличающихся конструкциями преобразователей:

• - магнитометр исполнения МФ-24ФМ - с разъемом преобразователя типа РС-7ТВ и кабелем USB-4C;

• - магнитометр исполнения МФ-34ФМ - с разъемом преобразователя типа ODU серии 0 и гибким силиконовым кабелем в износостойкой оплетке.

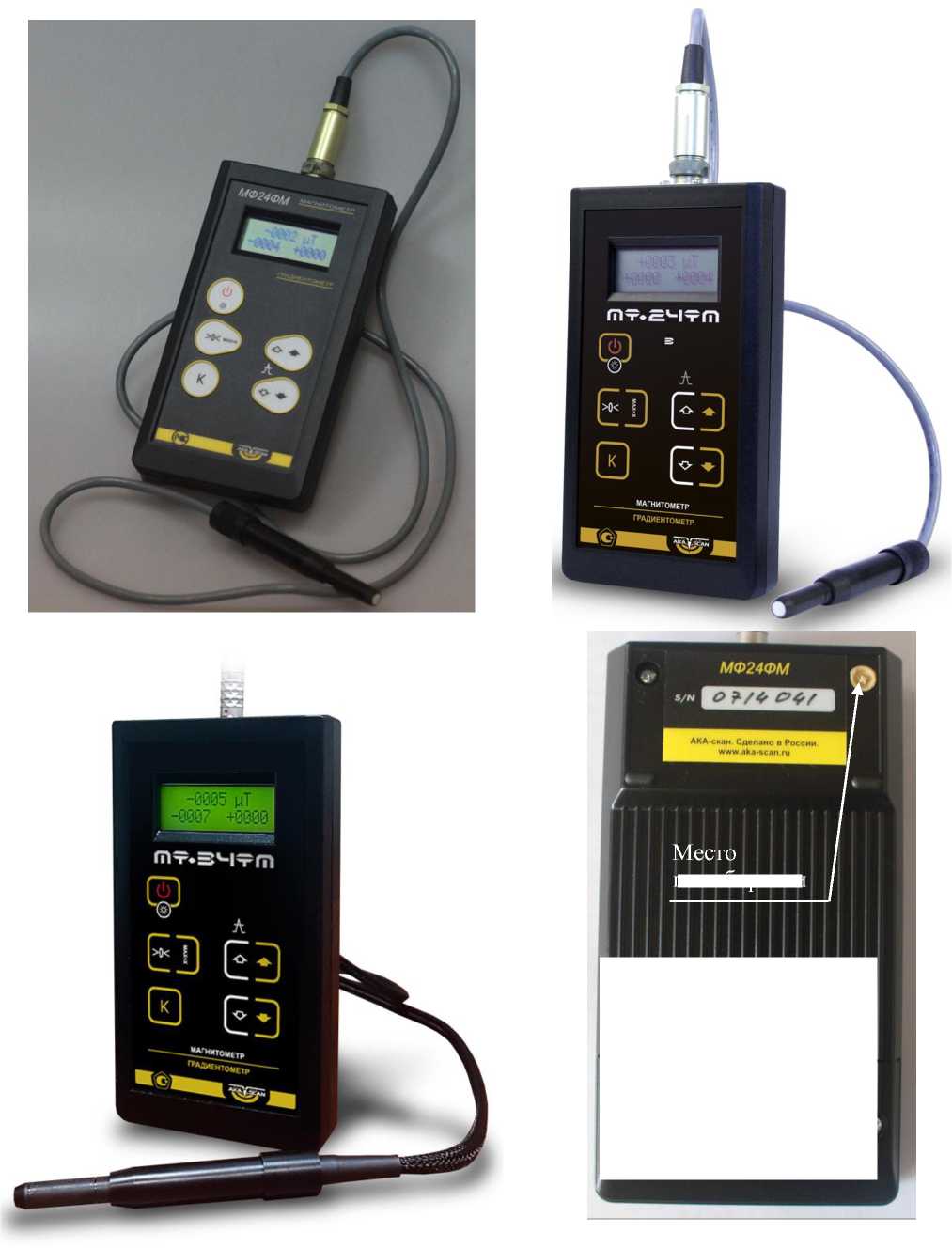

Общий вид магнитометров с различным дизайном лицевой панели электронного блока, а также схема пломбировки от несанкционированного доступа представлены на рисунке 1.

пломбировки

Рисунок 1 - Фотографии общего вида магнитометра и схема пломбировки от несанкционированного доступа

Программное обеспечение (далее - ПО) магнитометра выполняет следующие функции: выбор режимов работы магнитометра, калибровка магнитометра, обеспечение процедуры измерений и запись результатов измерений в память магнитометра, контроль напряжения питания магнитометра.

Конструкция магнитометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 - «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель электронного блока магнитометра в виде наклейки.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;

ТУ 4222-003-92466551-2014         Магнитометры         дифференциальные

МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN. Технические условия.

Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»)

ИНН 7729683855

Адрес места осуществления деятельности:    109004, г. Москва,

вн.тер.г. Муниципальный округ Таганский, ул. Александра Солженицына, д. 40, стр. 3, помещ. 1/М

Телефон: (495) 514-56-43, (495) 964-04-84, (916) 839-73-72

E-mail: info@aka-scan.ru

Web-сайт: www.aka-scan.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон: (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 292

Регистрационный № 78365-20

г. Москва,

ул. Электрозаводская, д. 52, стр. 16, эт. 2, помещ. 17А ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики напряжения ЭСТРА-ДН-01

Датчики напряжения ЭСТРА-ДН-01  (далее - датчики)

для преобразования напряжения переменного тока в пропорциональный напряжения переменного тока и выработки сигнала измерительной для электрических измерительных приборов, устройств защиты и в электрических системах переменного тока частотой 50 Гц.

Принцип действия основан на делении высокого первичного переменного тока с помощью резистивного делителя.

Конструктивно датчики выполнены следующим образом - высоковольтный резистор делителя устанавливается в пустотелый опорный изолятор, который крепится на стальном кронштейне и заливается изолирующим компаундом. На кронштейне установлен болт «земля», который подлежит заземлению в процессе эксплуатации. Для защиты от перенапряжений в изолятор встраивается ограничитель перенапряжений, который подключается между выходом делителя и болтом «земля».

Резистор нижнего плеча делителя подключается параллельно ограничителю перенапряжения.

Датчики встраиваются в секционирующие пункты (реклоузеры) воздушных линий электропередач напряжением от 6 до 10,5 кВ для выполнения функций релейной защиты и автоматики и по принципу действия и установки являются аналогом трансформаторов напряжения.

Датчик имеет литую изоляцию класса нагревостойкости «В» по ГОСТ 8865-93.

Общий вид датчиков представлен на рисунке 1.

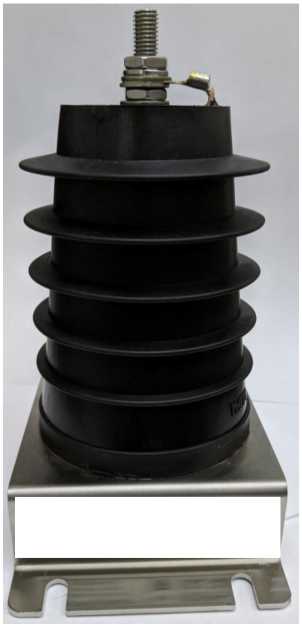

Рисунок 1 - Общий вид датчиков

Пломбирование датчика не предусмотрено  из-за монолитного корпуса,

исключающего несанкционированный доступ.

Программное обеспечение отсутствует.

Таблица 1 -

Таблица 2 - Основные технические

наносится на корпус датчика в виде наклейки, на титульные листы паспорта и руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность

Сведения о методиках (методах) измерений отсутствуют.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

27.12.31-201-23566247-2020 ТУ Датчики напряжения ЭСТРА-ДН-01. Технические условия.

Общество с ограниченной ответственностью   Научно-Производственное

Предприятие «ЭСТРА» (ООО НПП «ЭСТРА»)

ИНН 5404479684

Адрес: 630108, Новосибирская обл., г. Новосибирск, ул. Станционная, зд. 30А, к. 3, эт. 1

Телефон: +7 (383) 351-50-53

E-mail: service@rza-estra.ru

Web-сайт: http://rza-estra.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 292

Регистрационный № 78122-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики тока ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2

Датчики тока ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2 (далее - датчики тока) предназначены для преобразования силы переменного тока в напряжение переменного тока, необходимое для работы измерительных каналов микропроцессорных (микроконтроллерных) защит, в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением 0,66 кВ включительно.

Принцип действия основан на формировании датчиком тока без ферромагнитного сердечника напряжения, пропорционального производной от силы переменного тока, протекающего по первичной обмотке, роль которой выполняют кабель или шина распределительного устройства, проходящие через внутреннее окно датчика тока.

Конструктивно датчики тока выполнены в виде тороидального сердечника из диэлектрика с равномерно намотанной по всему сердечнику вторичной обмоткой. Датчики тока встраиваются в секционирующие пункты воздушных линий электропередач напряжением от 6 до 35 кВ и по принципу действия и установки являются аналогом встроенных трансформаторов тока.

Датчики тока выпускаются в двух модификациях ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2, которые идентичны по принципу действия, имеют одинаковые метрологические и технические характеристики, и отличаются только габаритными размерами.

Датчики тока не имеют собственной первичной обмотки, её роль выполняет кабель или шина распределительного устройства, проходящие через внутреннее окно датчика тока.

Вторичная обмотка датчиков тока намотана на тороидальный немагнитный сердечник и залита изоляционным компаундом, который защищает его внутренние части от механических повреждений и проникновения влаги.

Пломбирование датчика тока не предусмотрено из-за монолитного корпуса, исключающего несанкционированный доступ.

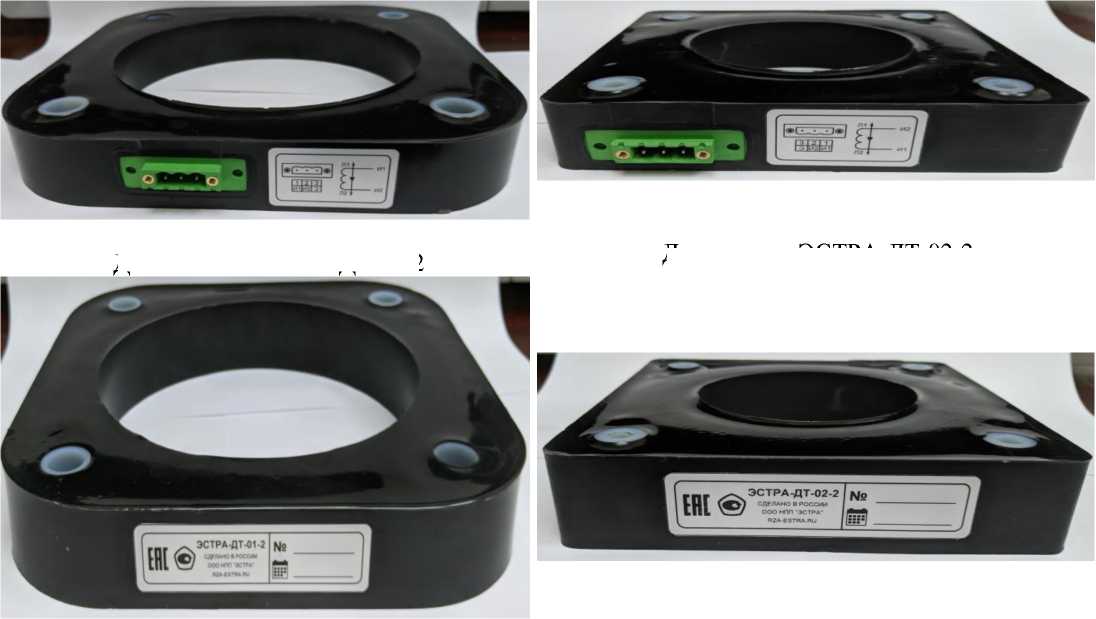

Общий вид датчиков тока представлен на рисунке 1.

Датчик тока ЭСТРА-ДТ-01-2

Датчик тока ЭСТРА-ДТ-02-2

Рисунок 1 - Общий вид датчиков тока ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики датчиков тока

датчиков тока

наносится на корпус датчика тока методом наклейки и типографским способом на титульный лист паспорта и руководства по эксплуатации.

Таблица 3 - Комплектность датчиков тока

Сведения о методиках (методах) измерений отсутствуют.

ТУ 27.12.31-200-23566247-2019 Датчики тока ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2. Технические условия.

Общество с ограниченной ответственностью   Научно-Производственное

Предприятие «ЭСТРА» (ООО НПП «ЭСТРА»)

ИНН 5404479684

Адрес: 630108, Новосибирская обл., г. Новосибирск, ул. Станционная, зд. 30А, к. 3, эт. 1

Телефон: +7 (383) 351-50-53

E-mail: service@rza-estra.ru

Web-сайт: http://rza-estra.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
