УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» февраля 2025 г. № 306
Лист № 1
Всего листов 4
Регистрационный № 78365-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики напряжения ЭСТРА-ДН-01
Назначение средства измеренийпредназначены выходной сигнал выработки сигнала измерительной информации защиты и сигнализации
Датчики напряжения ЭСТРА-ДН-01 (далее - датчики)
для преобразования напряжения переменного тока в пропорциональный напряжения переменного тока и для электрических измерительных приборов, устройств в электрических системах переменного тока частотой 50 Гц.
Описание средства измеренийПринцип действия основан на делении высокого первичного напряжения переменного тока с помощью резистивного делителя.
Конструктивно датчики выполнены следующим образом - высоковольтный резистор делителя устанавливается в пустотелый опорный изолятор, который крепится на стальном кронштейне и заливается изолирующим компаундом. На кронштейне установлен болт «земля», который подлежит заземлению в процессе эксплуатации. Для защиты от перенапряжений в изолятор встраивается ограничитель перенапряжений, который подключается между выходом делителя и болтом «земля».
Резистор нижнего плеча делителя подключается параллельно ограничителю перенапряжения.
Датчики встраиваются в секционирующие пункты (реклоузеры) воздушных линий электропередач напряжением от 6 до 10,5 кВ для выполнения функций релейной защиты и автоматики и по принципу действия и установки являются аналогом трансформаторов напряжения.
Датчик имеет литую изоляцию класса нагревостойкости «В» по ГОСТ 8865-93.

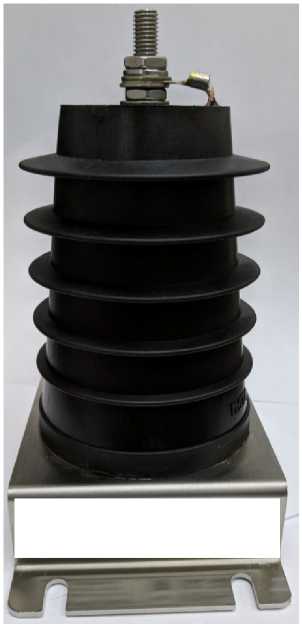

Общий вид датчиков представлен на рисунке 1.
|
f (■ ЭСТРА-ДН-О1 'iUssJ |
№ оо//^о я ог. 2ого)1 |
Рисунок 1 - Общий вид датчиков
Пломбирование датчика не предусмотрено из-за монолитного корпуса, исключающего несанкционированный доступ.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочее напряжение переменного тока, кВ |
от 6 до 10,5 |
|
Наибольшее рабочее напряжение переменного тока, кВ |
13 |
|
Диапазон преобразования напряжения переменного тока Uex, В |
от 500 до 13000 |
|
Выходной сигнал напряжения переменного тока ивых, мВ |
от 108 до 2808 |
|
Пределы допускаемой основной относительной погрешности коэффициента преобразования напряжения переменного тока, % |
±2 |
|
Пределы допускаемой дополнительной относительной погрешности коэффициента преобразования напряжения переменного тока, вызванной изменением температуры окружающего воздуха в пределах рабочих условий на 1 °С, % |
±0,03 |
|
Коэффициент масштабного преобразования Кп, мВ/В* |
0,216 |
|
* - Кп= ивых/ивх | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная частота переменного тока Гном, Гц |
50 |
|
Диапазон сопротивления нагрузки, кОм |
от 8,514 до 8,686 |
|
Нормальные условия измерений:
|
+15 до +25 от 30 до 80 от 80 до 106,7 |
|
Рабочие условия измерений, °С |
от -45 до +55 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
130x95x185 |
|
Масса, кг, не более |
1,5 |
|
Средняя наработка на отказ, ч |
160000 |
|
Срок службы, лет |
15 |
наносится на корпус датчика в виде наклейки, на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик напряжения ЭСТРА-ДН-01 |
- |
1 шт. |
|
Паспорт |
3433-353-23566247.ПС |
1 экз. |
|
Руководство по эксплуатации |
3433-172-23566247.РЭ |
1 экз.* |
|
Методика поверки |
- |
1 экз.* |
|
* - на партию. | ||
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
27.12.31-201-23566247-2020 ТУ Датчики напряжения ЭСТРА-ДН-01. Технические условия.
ИзготовительОбщество с ограниченной ответственностью Научно-Производственное Предприятие «ЭСТРА» (ООО НПП «ЭСТРА»)
ИНН 5404479684
Адрес: 630108, Новосибирская обл., г. Новосибирск, ул. Станционная, зд. 30А, к. 3, эт. 1
Телефон: +7 (383) 351-50-53
E-mail: service@rza-estra.ru
Web-сайт: http://rza-estra.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
