Приказ Росстандарта №304 от 14.02.2025

№304 от 14.02.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 648319
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 февраля 2025г. № 285 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 304 от 14.02.2025

2025 год
месяц February
сертификация программного обеспечения

627 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ


Приказ Росстандарта №304 от 14.02.2025, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

14 февраля 2025 г.

304

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 февраля 2025г. № 285 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

  • 1. Внести изменения в пункт 1 приложения к   приказу

от 13 февраля 2025 г. № 285 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

  • 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р. Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» февраля 2025 г. № 304

Лист № 1

Всего листов 6

Регистрационный № 80517-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

энергодисперсионные

Анализаторы рентгенофлуоресцентные модернизированные АДК ПРИЗМА-М

Назначение средства измерений

Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М (далее - анализаторы) предназначены для измерений массовой доли химических элементов в металлах и сплавах, в том числе алюминиевых, магниевых, нержавеющих, конструкционных, специальных и изделий на их основе, в рабочих маслах и жидкостях после осаждения на фильтре, а также для идентификации химических элементов от натрия до америция в веществах, находящихся в твердом, порошкообразном и жидком состоянии.

Описание средства измерений

Принцип действия анализаторов основан на измерении спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, создаваемое рентгеновской трубкой, взаимодействует с атомами анализируемой пробы и вызывает вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. В качестве источника рентгеновского излучения в анализаторах используется рентгеновская трубка.

содержащего кремниевый

Конструктивно анализаторы выполнены в виде моноблока, малогабаритный источник рентгеновского излучения, предусилитель, дрейфовый детектор (SDD), блок управления и стабилизации питания и связи со встроенным модулем Bluetooth, узел позиционирования образца с устройством вращения.

Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в пробе и при расчете используется метод фундаментальных параметров, также возможно применение метода эмпирических градуировок для создания специальных режимов измерения. Анализаторы предназначены для работы в полевых и цеховых условиях, а также стационарно в лаборатории.

Корпус анализаторов изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.

На заднюю панель анализаторов в виде наклейки наносится информационная табличка (шильд) с обозначением, заводским номером в цифровом формате. Заводской номер наносится на информационную табличку (шильд) типографским способом.

На анализаторы наносятся четыре гарантийные пломбы в виде наклеек на боковые панели анализаторов.

Общий вид анализаторов представлен на рисунке 1. Место нанесения гарантийных пломб представлено на рисунке 2. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 3.

Нанесение знака поверки на анализаторы не предусмотрено.

Приказ Росстандарта №304 от 14.02.2025, https://oei-analitika.ru

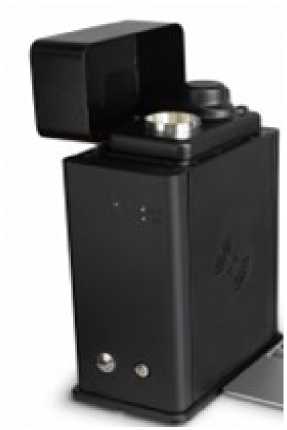

Рисунок 1 - Общий вид анализаторов рентгенофлуоресцентных энергодисперсионных модернизированных АДК ПРИЗМА-М

Приказ Росстандарта №304 от 14.02.2025, https://oei-analitika.ru

Место нанесения гарантийной пломбы

Приказ Росстандарта №304 от 14.02.2025, https://oei-analitika.ru

Место нанесения гарантийной пломбы

Рисунок 2 - Место нанесения гарантийных пломб на анализаторы

Приказ Росстандарта №304 от 14.02.2025, https://oei-analitika.ru

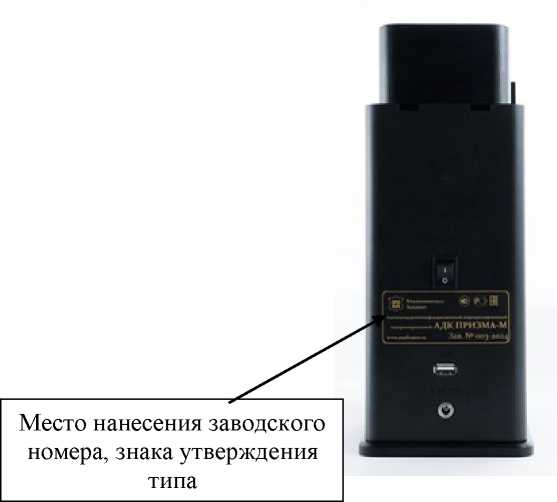

Рисунок 3 - Место нанесения заводского номера, знака утверждения типа на анализаторы

Программное обеспечение

Анализаторы управляются с внешнего компьютера через специализированное программное обеспечение (далее - ПО). ПО позволяет проводить программное тестирование и настройку, проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, выводить результаты на печать, создавать библиотеки, проводить идентификацию исследуемого объекта на соответствие марки сплава в имеющейся библиотеке. ПО устанавливается на компьютер.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ADC Prizma-M

Номер версии (идентификационный номер) ПО

4.Х.Х*

Цифровой идентификатор ПО

-

* «Х» не относится к метрологически значимой части ПО и принимает значения

от 0 до 99

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон определяемых химических элементов

от Na до Am

Диапазон измерений массовой доли элементов, осаждённых на фильтрах1), млн-1

от 0,1 до 11000

Пределы допускаемой относительной погрешности измерений массовой доли элементов, осаждённых на фильтрах1), %, в поддиапазонах

измерений:

- от 0,1 до 1 млн-1 включ.

±20

- св. 1 до 11000 млн-1 включ.

±10

Диапазон измерений массовой доли элементов в металлах и сплавах2), %

от 0,001 до 100

Пределы допускаемой относительной погрешности измерений массовой доли элементов в металлах и сплавах2), %, в поддиапазонах измерений:

- от 0,001 % до 0,1 % включ.

±25

- св. 0,1 % до 1 % включ.

±20

- св. 1 % до 10 % включ.

±5

- св. 10 % до 100 % включ.

±3

Относительное среднее квадратическое отклонение выходного сигнала на линиях К-серии Fe3), %, не более

2

Чувствительность на линиях К-серии Fe3), имп/(с^мкА^%), не менее

200

1) Значения нормированы для анализаторов, которые имеют

режим «FLT»

(измерение массовой доли элементов, осаждённых на фильтрах).

2) Значения нормированы для элементов в стандартных образцах сплавов

на железной основе.

3) Значение нормировано для железа в стандартном образце массовой доли железа

в твердой матрице с массовой долей от 0,90 % до 1,10 %.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время измерения, с

от 5 до 240

Параметры электрического питания:

- напряжение переменного тока, В

1101^^/2201^^

- частота переменного тока, Гц

60±1/50±1

Габаритные размеры, мм, не более:

- длина

120

- ширина

200

- высота

280

Масса, кг, не более

5

Условия эксплуатации:

- температура воздуха, °С

от + 5 до + 45

- относительная влажность, %, не более

80

Знак утверждения типа

наносится на информационную табличку (шильд), а также на титульный лист формуляра и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор рентгенофлуоресцентный энергодисперсионный модернизированный *

АДК ПРИЗМА-М

1 шт.

Транспортировочный кейс

-

1 шт.

Компьютер с установленным специализированным программным обеспечением* *

-

1 компл.

Блок питания универсальный

-

1 шт.

Аккумуляторная батарея***

-

1 шт.

Комплект специальных ключей

-

1 компл.

Флэш-карта USB с дистрибутивом программного обеспечения

-

1 шт.

Комплект запасного имущества и приспособлений одиночный (ЗИП-О)

ЛГКН 29.00.00.000 ЗИ

1 экз.

Формуляр

ЛПКН 29.00.00.000 ФО

1 экз.

Руководство по эксплуатации

ЛПКН 29.00.00.000 РЭ

1 экз.

Руководство по пользованию программным обеспечением

ЛПКН 29.00.00.000 РП

1 экз.

Методика поверки

-

1 экз.

*В зависимости от заказа анализатор поставляется с режимом «FLT» (измерение

массовой доли элементов, осаждённых на фильтрах) или без режима «FLT»

**Стационарный    персональный    компьютер/портативный

персональный

компьютер/планшетный персональный компьютер

*** Опционально

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ЛПКН 29.00.00.000 РЭ «Анализатор рентгенофлуоресцентный энергодисперсионный модернизированный АДК ПРИЗМА-М. Руководство по эксплуатации».

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

ТУ 26.51.53-029-29095820-2019. Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М. Технические условия;

Приказ Росстандарта Российской Федерации от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».

Изготовитель

Общество с ограниченной ответственностью «Южполиметалл-Холдинг»

(ООО «ЮПХ»)

ИНН 7726383028

Адрес: 117638, г. Москва, Варшавское ш., д. 56, стр. 2, эт. 4, помещ. 4

Испытательные центры

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7(499) 129-19-11

Факс: +7(499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательский

унитарного предприятия «Всероссийский научно-институт метрологии имени Д.И. Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
