№305 от 14.02.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 649344
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 января 2025 г. № 149 «Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
14 февраля 2025 г.
305
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 января 2025 г. № 149 «Об утверждении типов средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
1. Внести изменения в пункт 12 приложения к приказу от 24 января 2025 г. № 149 «Об утверждении типов средств измерений», заменив описание типа, прилагается к настоящему приказу.
-
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» февраля 2025 г. № 305
Лист № 1
Всего листов 5
Регистрационный № 94428-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ВН
Назначение средства измеренийТрансформаторы тока ВН (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, автоматики, сигнализации и управления в электрических установках частотой 50 Гц.
устройствам защиты, переменного тока
Описание средства измерений
Принцип действия трансформаторов основан на явлении
электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток. Магнитопровод и вторичные обмотки трансформаторов заключены в пластмассовый корпус. Трансформаторы по принципу конструкции - шинные и проходные, по виду изоляции - с литой изоляцией.

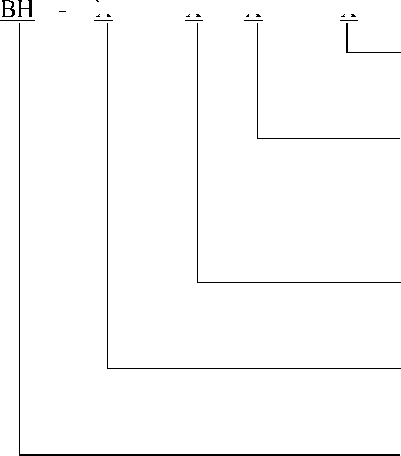

Структура условного обозначения модификаций трансформаторов:
X
X
X X
Обозначение назначения трансформатора:
Р, Р2, Р3 - защита;
отсутствует - измерение.
Параметр, определяющий тип корпуса трансформатора:
I; II; III;
М9;
08 или 012.
Параметр, определяющий размер окна сердечника трансформатора (только для типа корпуса I; II; III): 30; 40; 50; 80; 100; 120; 130.
Номинальное напряжение трансформатора:
0,66 CT- соответствует напряжению 0,66 кВ;
0,69 CT- соответствует напряжению 0,69 кВ.
Тип трансформатора.
Трансформаторы с корпусом типа М9 изготавливаются в двух исполнениях: с квадратным корпусом черного цвета и круглым корпусом белого цвета.
Заводской номер наносится на маркировочную наклейку трансформаторов типографским методом в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-2. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.
Тип корпуса I
Тип корпуса II
Тип корпуса III

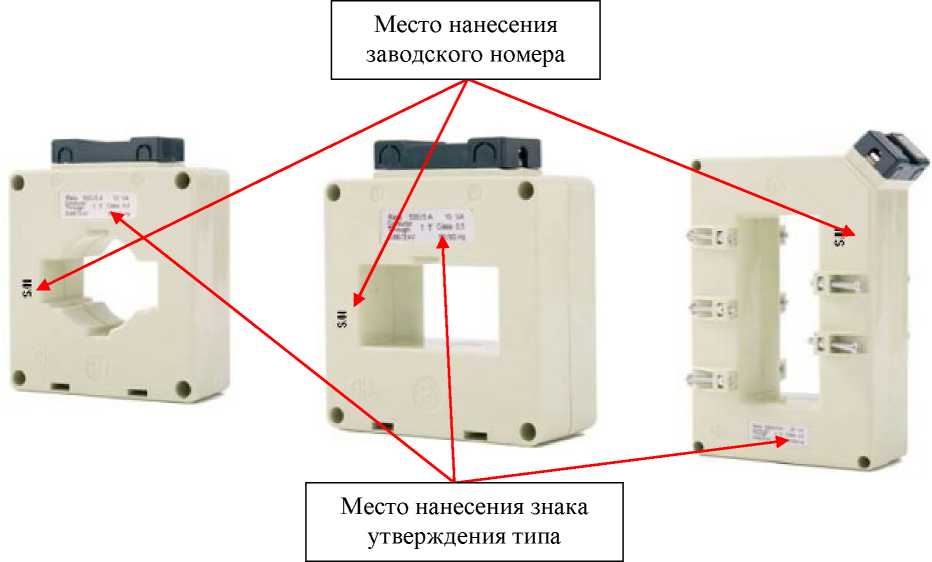

Рисунок 1 - Общий вид трансформаторов с типами корпусов I, II, Ш с указанием места нанесения знака утверждения типа, места нанесения заводского номера

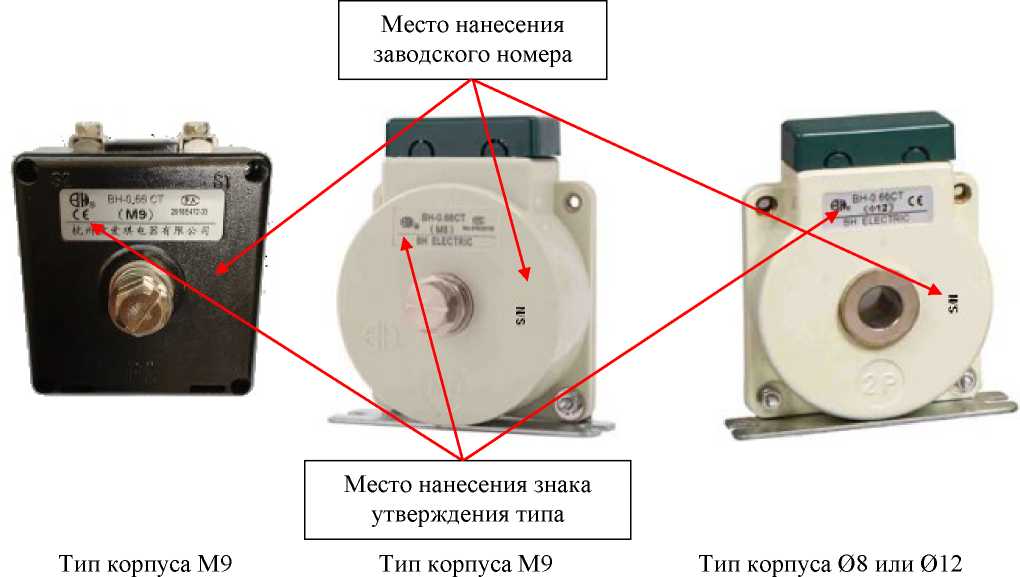

Рисунок 2 - Общий вид трансформаторов с типами корпусов M9, 08 и 012 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальное напряжение, кВ |
0,66; 0,69 |
|
Номинальное значение частоты переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 5 до 5000 |
|
Номинальный вторичный ток, А |
1 или 5 |
|
Количество вторичных обмоток |
от 1 до 3 |
|
Класс точности вторичных обмоток по ГОСТ 7746-2015:
|
0,5; 1 5P;10P |
|
Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
от 5 до 20 |
|
Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 1, В^А |
от 2,5 до 5 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета |
от 5 до 20 |
|
Номинальная предельная кратность обмоток для защиты |
от 5 до 20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
145x220x55 |
|
Масса, кг, не более |
6 |
|
Условия эксплуатации:
|
от -30 до +70 до 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
80000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ВН |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
приведены в разделе «Методы измерений» документа «Трансформаторы тока BH. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
«Трансформаторы тока ВН. Стандарт предприятия».
ПравообладательHangzhou BH Electric Apparatus Co., Ltd, Китай
Адрес юридического лица: 41 Sanhe Road, Jiande, Zhejiang Province, 311600, China
ИзготовительHangzhou BH Electric Apparatus Co., Ltd, Китай
Адрес: 41 Sanhe Road, Jiande, Zhejiang Province, 311600, China
Испытательный центрОбщество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
