1ШНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

24 февраля 2025 г.

Москва

Об утверждении Государственной поверочной схемы

для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц

В соответствии с подпунктом 9.8 пункта 9 главы III Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2024 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. № 2823 (с изменениями, внесенными приказами Федерального агентства по техническому регулированию и метрологии от 2 февраля 2024 г. № 286, от 24 апреля 2024 г. № 1089, от 14 августа 2024 г. № 1893, от 9 октября 2024 г. № 2358, от 19 ноября 2024 г. № 2714, от 6 декабря 2024 № 2885), п р и к а з ы в а ю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений электрического напряжения переменного тока

  диапазоне порядка,

промышленной частоты и композитного напряжения в от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 в диапазоне частот от 15 до 2500 Гц (далее - ГПС).

• 2. Установить, что:

  единицы частоты

ГПС применяется для Государственного первичного эталона электрического напряжения переменного тока промышленной и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц (ГЭТ 191-2019), прослеживаемых к нему эталонов и средств измерений и вводится в действие с 5 марта 2025 г.;

эталоны, аттестованные на соответствие требованиям приказа Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц» (далее - Приказ № 2316) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 2316, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 2316, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 2316, или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. Федеральному бюджетному учреждению «Научно-исследовательский центр прикладной метрологии - Ростест» внести сведения о ГПС в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Признать утратившими силу с 5 марта 2025 г.:

приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении Государственной поверочной схемы переменного тока в диапазоне от от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «24» февраля 2025 г. № 359

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА ПРОМЫШЛЕННОЙ ЧАСТОТЫ И КОМПОЗИТНОГО НАПРЯЖЕНИЯ В ДИАПАЗОНЕ ОТ 1 ДО 500 кВ СО СПЕКТРАЛЬНЫМИ СОСТАВЛЯЮЩИМИ ОТ 0,3 ДО 50 ПОРЯДКА, В ДИАПАЗОНЕ ЧАСТОТ ОТ 15 ДО 2500 Гц

Настоящая Государственная поверочная схема (далее - ГПС) распространяется на средства измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения (сигнал электрического напряжения, включающий в себя основную частоту и наложенные на него спектральные составляющие) в диапазоне от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц, и устанавливает порядок передачи единицы электрического напряжения переменного тока промышленной частоты, композитного напряжения в диапазоне от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц от государственного первичного специального эталона этим средствам измерений при помощи вторичных эталонов и рабочих эталонов с указанием показателей точности и методов передачи единицы величины.

В данной Государственной поверочной схеме указаны амплитудные значения напряжения переменного тока, при этом допускается использовать амплитудным значением напряжения посредством коэффициента ^2, при условии, что напряжения

В ГПС применены следующие термины с соответствующими определениями:

композитное напряжение - сигнал электрического напряжения, совмещающий в себе напряжение основной составляющей частоты и наложенный на него сигнал или сигналы спектральной составляющей;

промышленная частота - частота, на которой производится электроэнергия в электроэнергетической системе источнике. В данной ГПС как промышленная, составляет 50 Гц;

спектральная составляющая электрического составляющая сигнала конкретной частоты из включающего субгармонические, гармонические составляющие;

электрическое напряжение характеризующая электрическое поле;

основная составляющая спектра - составляющая первого порядка ряда Фурье периодической величины;

коэффициент масштабного преобразования напряжения — отношение первичного напряжения ко вторичному напряжению масштабного измерительного преобразователя высокого напряжения.

• 3.1 Государственный первичный специальный эталон (далее - ГПСЭ) состоит из комплекса следующих средств измерений:

блок высоковольтный преобразовательный;

блок уравновешивания токов;

блок опорного напряжения; блок плеча низкого напряжения; делители напряжения; высоковольтная резистивная часть; генератор гармонических сигналов напряжения; измеритель гармонических сигналов напряжения; система мониторинга условий внешней среды.

• 3.2 Диапазон значений электрического напряжения, воспроизводится единица величины, составляет:

  композитного

напряжение переменного тока промышленной частоты и напряжения от 1 до 500 кВ;

спектральные составляющие от 0,3 до 50 порядка; частотное напряжение от 0,05 до 16500 В.

• 3.3 Государственный первичный специальный эталон

воспроизведение единицы электрического напряжения переменного тока промышленной частоты, композитного напряжения в диапазоне от 1 до 500 кВ

S0 - среднее квадратическое отклонение результата измерений;

0₀ - неисключённая систематическая погрешность;

и_А - стандартная неопределенность, оцениваемая по типу А;

и_В - стандартная неопределенность, оцениваемая по типу В.

• 3.4 Нестабильность го эталона за год составляет:

в части воспроизведения, хранения и передачи единицы электрического напряжения переменного тока промышленной частоты - не более 2,0^10^-5;

в части воспроизведения, хранения и передачи единицы композитного напряжения со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц - не более 2,0^10^-4.

• 3.5 Государственный первичный специальный эталон применяют для передачи единицы электрического напряжения переменного тока промышленной частоты, композитного напряжения в диапазоне от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц вторичному эталону, рабочим эталонам 1-го и 2-го разряда и средствам измерений непосредственным сличением, сличением при помощи компаратора и методом косвенных измерений.

• 4.1 В качестве вторичных эталонов единицы электрического напряжения переменного тока промышленной частоты, композитного напряжения в диапазоне от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц применяют эталон сравнения, измерительные системы высокого напряжения переменного тока и масштабные измерительные преобразователи высокого напряжения с коэффициентом масштабного преобразования К_и от 1 до 100000.

• 4.2 В качестве эталона сравнения применяют следующий комплекс средств измерений:

транспортируемый преобразователь высокого напряжения переменного тока с диапазоном рабочего напряжения от 1 до 200 кВ;

цифровой вольтметр;

транспортируемый преобразователь высокого напряжения переменного тока с диапазоном рабочего напряжения от 1 до 100 кВ;

измеритель гармонических составляющих напряжения; персональный компьютер.

• 4.2.1 Эталон сравнения имеет следующие показатели точности:

среднее квадратическое отклонение S0 единицы электрического напряжения переменного тока промышленной частоты не превышает 2,1^10^-4 при 10-ти независимых измерениях, или стандартная неопределенность, оцениваемая по типу А, ua, не превышает 2,1 •Ю^-4;

неисключённая систематическая погрешность 0о единицы электрического напряжения переменного тока промышленной частоты не превышает 2,4^10^-4, стандартная неопределенность, оцениваемая по типу В, и_В, не превышает 2,0^10^-4;

нестабильность vo эталона 2,4^10^-5;

среднее квадратическое напряжения со спектральными в диапазоне частот от 15 до 2500 Гц не превышает 9,0^10^-4 независимых измерениях, или со стандартной оцениваемой по типу А, и_А, не превышает 9,0^10^-4;

неисключённая систематическая погрешность 0_О единицы композитного напряжения со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц не превышает 4,6^10^-3, стандартная неопределенность, оцениваемая по типу В, и_В, не превышает 2,5^10^-3;

нестабильность v₀ эталона при проведении сличений не превышает 2,5^10^-4.

• 4.2.2 Эталон сравнения используют в эталонной установки для проведения сличений метрологических институтов.

  электрического напряжения композитного напряжения составляющими

4.3 Вторичные эталоны получают единицу переменного тока промышленной частоты, в диапазоне от 1 до 500 кВ со спектральными от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц непосредственно от государственного первичного специального эталона, а также хранят и передают данную единицу со следующими метрологическими характеристиками:

среднее квадратическое отклонение S0 вторичных эталонов единицы электрического напряжения переменного тока промышленной частоты не должно превышать 2,3^10^-4 при 10-ти независимых измерениях, или стандартная неопределенность, оцениваемая по типу А, ua, не превышающая 2,3^10^-4;

неисключённая систематическая погрешность 0₀ при передаче единицы электрического напряжения переменного тока промышленной частоты не превышает 5,0^10^-4, стандартная неопределенность, оцениваемая по типу В, ub, не превышает 2,5^10^-4;

нестабильность вторичных эталонов единиц электрического напряжения масштабного композитного

50 порядка, в диапазоне частот от 15 до 2500 Гц, не должно превышать 9,0^10^-4 при 10-ти независимых измерениях, или стандартная неопределенность, оцениваемая по типу А, и_А, не должна превышать 9,0^10 ’;

неисключённая систематическая погрешность 0о при передаче единицы композитного напряжения со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц не превышает 5,0^10^-3, стандартная неопределенность, оцениваемая по типу В, и_В, не превышает 2,5^10^-3;

нестабильность вторичных эталонов единиц композитного напряжения со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц и коэффициента масштабного преобразования за год не более 5,0^10^-4.

• 4.3.1 Вторичные эталоны применяют для поверки рабочих эталонов 1-го и 2-го разряда и средств измерений непосредственным сличением, методом косвенных измерений и сличением при помощи компаратора.

• 5.1 В качестве рабочих эталонов 1-го разряда используют масштабные измерительные преобразователи высокого напряжения с коэффициентом масштабного преобразования К_и от 1 до 100000, измерительные высокого напряжения, киловольтметры и измерители напряжения.

  системы

  рабочих пределы

• 5.2 Доверительные границы относительных погрешностей д₀ эталонов 1-го разряда, при доверительной вероятности Р = 0,95 или допускаемой относительной погрешности Л₀ составляют:

  частоты

в части напряжения переменного тока промышленной от ± 0,1 % до ±0,3 %;

в части композитного напряжения со спектральными составляющими от 0,3 до 50 порядка, частоты от 15 до 2500 Гц не превышают ± 2 %.

• 5.3 Нестабильность рабочих эталонов 1-го разряда единиц электрического напряжения переменного тока промышленной частоты и коэффициента масштабного преобразования за год составляет не более 0,01 %¹.

• 5.4 Нестабильность рабочих эталонов 1-го разряда единицы композитного напряжения со спектральными составляющими от 0,3 до 50 порядка, частотой от 15 до 2500 Гц и коэффициента масштабного преобразования за год составляет не более 0,1 %².

• 5.5 Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и средств измерений непосредственным сличением, методом косвенных измерений и сличением при помощи компаратора.

• 6.1 В качестве рабочих эталонов 2-го разряда используют масштабные измерительные преобразователи высокого напряжения с коэффициентом масштабного преобразования К_и от 1 до 100000, измерительные системы высокого напряжения, киловольтметры, измерители напряжения и вольтметры амплитудные.

• 6.2 Доверительные границы относительных погрешностей д₀ рабочих эталонов 2-го разряда, при доверительной вероятности Р = 0,95 или пределы допускаемой относительной погрешности напряжения Л₀ составляют в части напряжения переменного тока промышленной частоты от ± 0,3 до ±1,0 %.

• 6.3 Нестабильность рабочих эталонов 2-го разряда единицы электрического напряжения переменного тока промышленной частоты за год составляет не более 0,05 %³.

• 6.4 Рабочие эталоны 2-го разряда применяют для поверки средств измерений непосредственным сличением, методом прямых измерений, методом косвенных измерений и сличением при помощи компаратора.

7.1 В качестве средств измерений используют измерительные системы высокого напряжения, масштабные измерительные преобразователи высокого напряжения с коэффициентом масштабного преобразования К_и от 1 до 100000, киловольтметры, измерители напряжения, вольтметры амплитудные, щупы напряжения, аттенюаторы напряжения, генераторы, аппараты и установки высоковольтные испытательные с функцией измерения, измерительные системы высокого напряжения с делителями напряжения, преобразователями электронными, электромагнитными трансформаторами напряжения, установки пробойные и измерительные трансформаторы напряжения (в части измерения спектральных составляющих).

7.2 Пределы допускаемой относительной погрешности Л₀ средств измерений:

в части напряжения переменного тока промышленной частоты и коэффициента масштабного преобразования составляют от ±1,0 до ±10,0 %;

в части композитного напряжения со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц от ±2,0 до ±30 %.

Государственная поверочная схема для средств измерений электрическото напряжения переменното тока промышленной частоты и композитното напряжения в диапазоне от 1 до 500 кВ

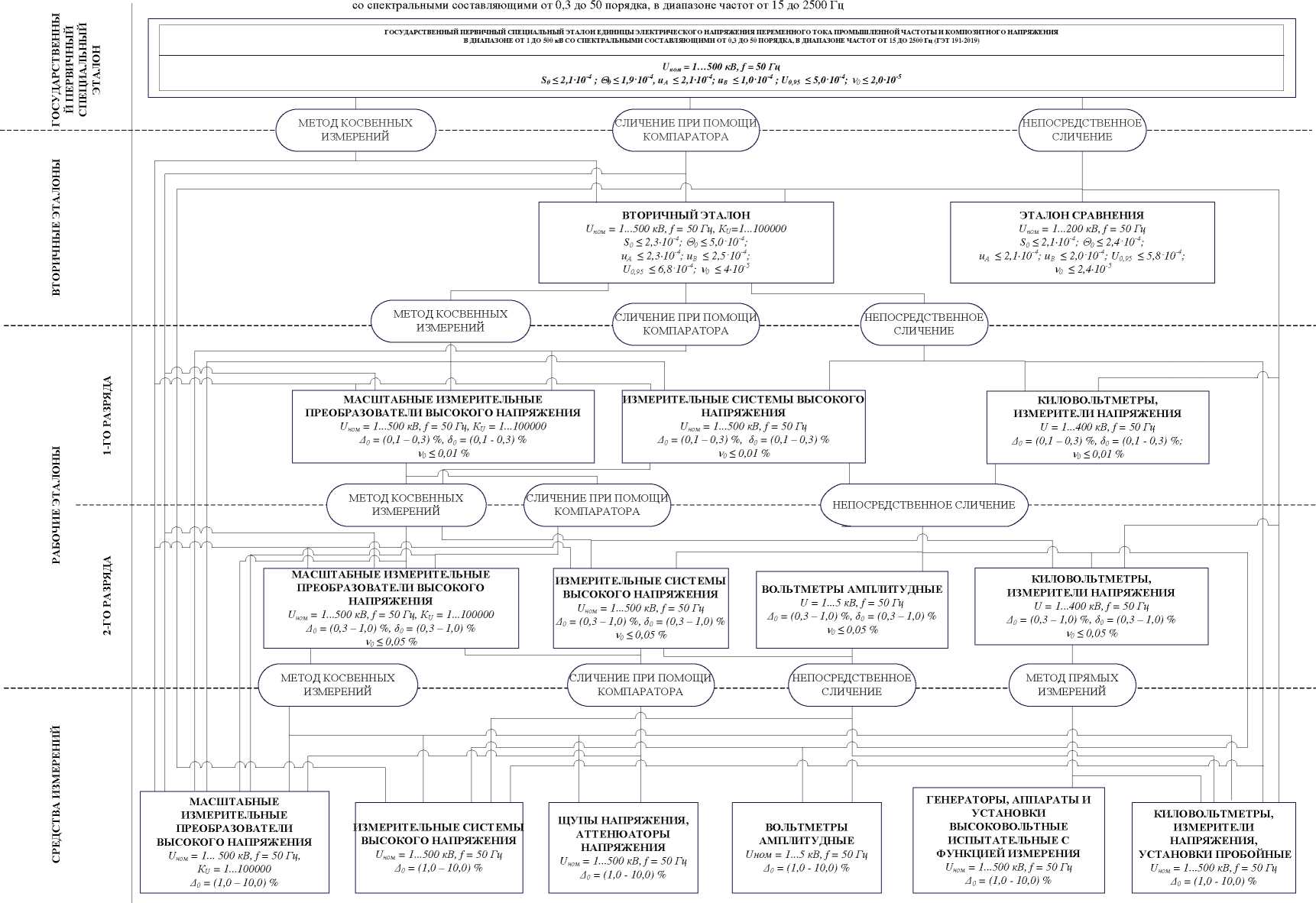

Приложение А

Государственная поверочная схема для средств измерений электрическото напряжения переменното тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц

ВТОРИЧН^1Й ЭТАЛОН

и^ом = 1...5^i0 кВ, гармонические состав.пяющие от 0,3 до 50 порядка, f = 15..^2^00 Гц, Ки=1...^00000

So < 9,O-ia⁴^o < 5,0-ia³; ил < 9,0-10^-4; ив < 2,5-10^-3; U_o,„ < 5,5-10^-3; v₀ < 5-10-⁴

ЭТАЛОН СРАВНЕНИЯ и^,,^ = 1...^00 кВ, гармонические состав.пяющие от 0,3 до   порядка, f = 15^2^^0 Гц

So < OFO-B^-^-4; ©о < 4В5-Г^^^-;

Ua < О^О-^О^-4; ив < 2,5-IO^-3; U0.95 < 5,5'^О^-;

Vo < 2,5-^0-^-4

f МЕТОД КОСВЕННЫХ

А     ИЗМЕРЕНИЙ

ЛИЧЕНИЕ ПРИ ПОМОЩИ

КОМПАРАТОРА J

НЕПОСРЕДСТВЕННО^

А СЛИЧЕНИЕ у

МАСШТАБН^1Е ИЗМЕРИТЕЛЬН^1Е ПРЕОБРАЗОВАТЕЛИ ВЫСОКОГО НАПРЯЖЕНИЯ

и^ом = 1...500 кВ, Ки = 1...В^0000,

гармонические состав.пяющие от 0,3 до порядка, f = 15...2^^0 Гц

Во = < 2^0 %о

5о= < 2,0 %о

Vo < 0,1 %с

ИЗМЕРИТЕЛЬН^1Е СИСТЕМЫ ВЫСОКОГО НАПРЯЖЕНИЯ

и„„« = 1...100 кВ,

гармонические состав.пяющие от 0,3 до 50 порядка, f = 15^2^^0 Гц Во = < 2,0 %о

5о= < 2^0 %с

Vo < 0,1

МЕТОД КОСВЕННЫХ Л

ИЗМЕРЕНИЙ    J

¹

Нестабильность определяется для рабочих эталонов 1-го разряда утвержденного типа, в случаях, если данный параметр нормируется в описании типа и аттестованных в соответствии с положениями Постановления Правительства РФ от 23.09.2010 № 734.

Для рабочих эталонов 1-го разряда, представляющих собой измерительные системы высокого напряжения, киловольтметры и измерители напряжения, для определения нестабильности используют значения характеристик погрешности измерений, определенных при проведении текущей и предыдущей поверки (аттестации).

²

Нестабильность определяется для рабочих эталонов 1-го разряда утвержденного типа, в случаях, если данный параметр нормируется в описании типа и аттестованных в соответствии с положениями Постановления Правительства РФ от 23.09.2010 № 734 и Приказа Минпромторга России от 11.022020 №456.

Для рабочих эталонов 1-го разряда, представляющих собой измерительные системы высокого напряжения, для определения нестабильности используют значения характеристик погрешности измерений, определенных при проведении текущей и предыдущей поверки (аттестации).

³

Нестабильность определяется для рабочих эталонов 2-го разряда утвержденного типа, в случаях, если данный параметр нормируется в описании типа и аттестованных в соответствии с положениями Постановления Правительства РФ от 23.09.2010 № 734 и Приказа Минпромторга России от 11.022020 №456.

Для рабочих эталонов 2-го разряда, представляющих собой измерительные системы высокого напряжения, киловольтметры, измерители напряжения и вольтметры амплитудные, для определения нестабильности используют значения характеристик погрешности измерений, определенных при проведении текущей и предыдущей поверки (аттестации).
