ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии фе^в_^л^я    2025 г. №

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

Наименование типа

Приборы для

измерений показателей качества электрической энергии

«Ресурс-

ПКЭ»

БГТК.411722.01

2 МП

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» февраля 2025 г. № 369

Регистрационный № 68025-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы импульсов серии АКИП-3300

Генераторы импульсов серии АКИП-3300 (далее - генераторы) предназначены для формирования импульсов напряжения прямоугольной формы.

Конструктивно генераторы выполнены в виде компактного моноблока, на передней панели которого расположены органы управления и дисплей.

Принцип действия генераторов основан на технологии прямого цифрового синтеза. Частота формируемых импульсов напряжения на выходе генератора синхронизирована с частотой внутреннего или внешнего опорного генератора.

Генераторы выпускаются в виде следующих модификаций:

АКИП-3301, АКИП-3302, АКИП-3303, АКИП-3304, АКИП-3305, АКИП-3307.

Модификации генераторов отличаются числом каналов с регулируемыми параметрами, расположением органов управления, типом индикатора и усилителем мощности (модификации АКИП-3304, АКИП-3305).

Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.

Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.

Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

Внешний вид генераторов приведен на рисунках 1 - 8.

Рисунок 1 - Внешний вид генераторов модификаций АКИП-3301, АКИП-3302 с указанием мест нанесения знаков утверждения типа (А) и поверки (Б)

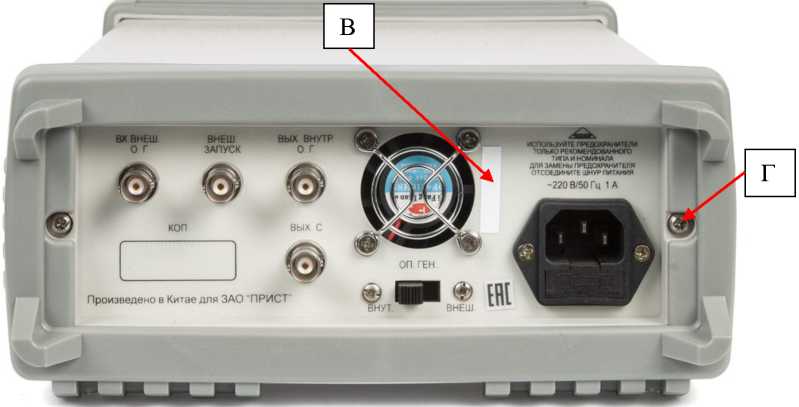

Рисунок 2 - Схемы нанесения заводского номера (В) и пломбировки от несанкционированного доступа (Г) генераторов модификаций АКИП-3301, АКИП-3302

1000. OOOus

0. OOSus

300. OOOus

выхл

1000. OOOus

0. 005us

100. OOOus

Выкл

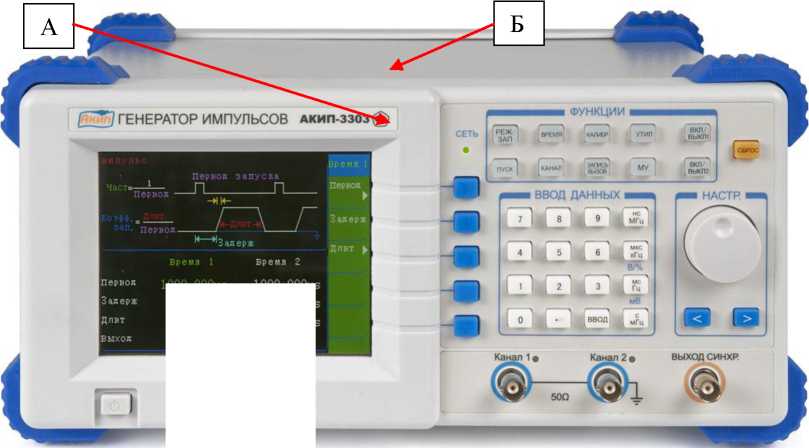

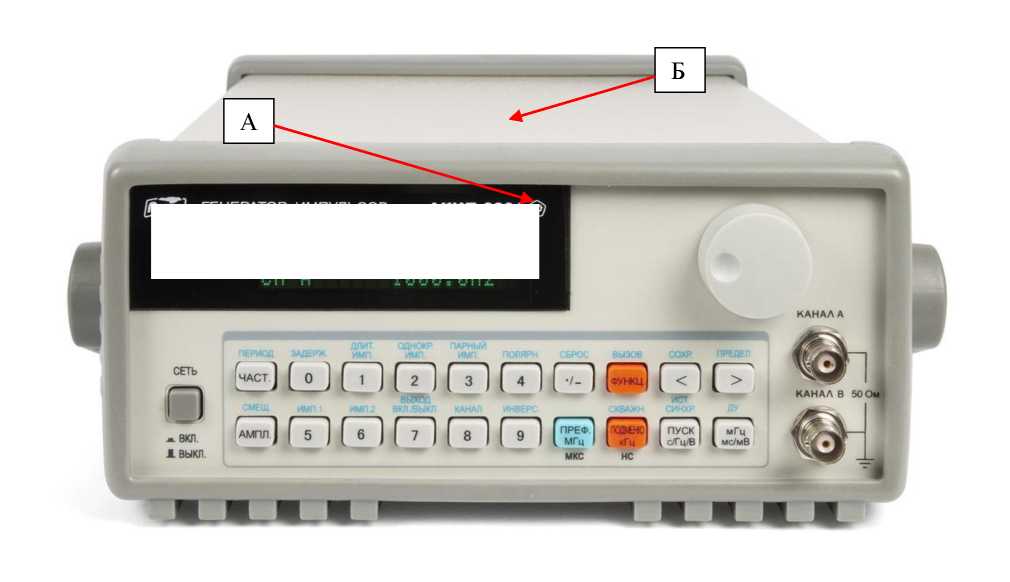

Рисунок 3 - Внешний вид генератора модификации АКИП-3303 с указанием мест нанесения знаков утверждения типа (А) и поверки (Б)

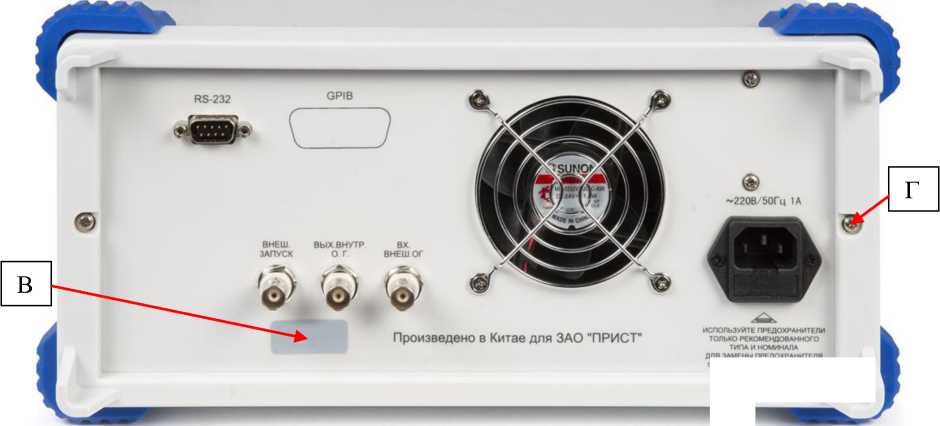

Рисунок 4 - Схемы нанесения заводского номера (В) и пломбировки от несанкционированного доступа (Г) генератора модификации АКИП-3303

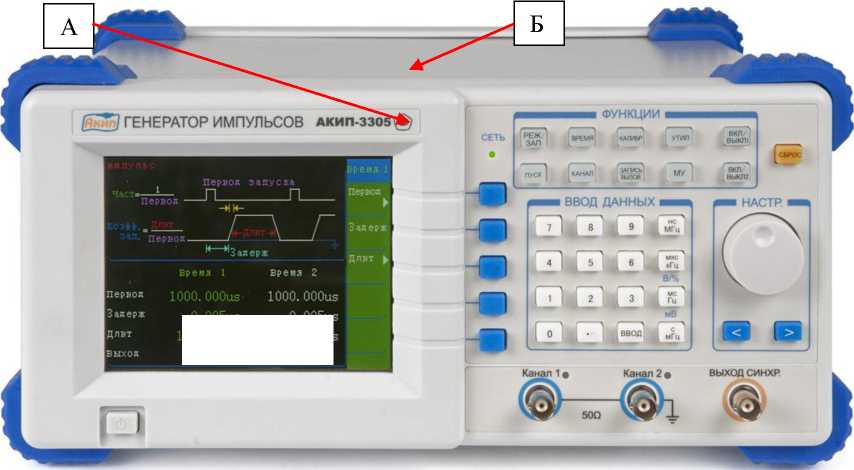

Рисунок 5 - Внешний вид генераторов модификаций АКИП-3304, АКИП-3305 с указанием мест нанесения знаков утверждения типа (А) и поверки (Б)

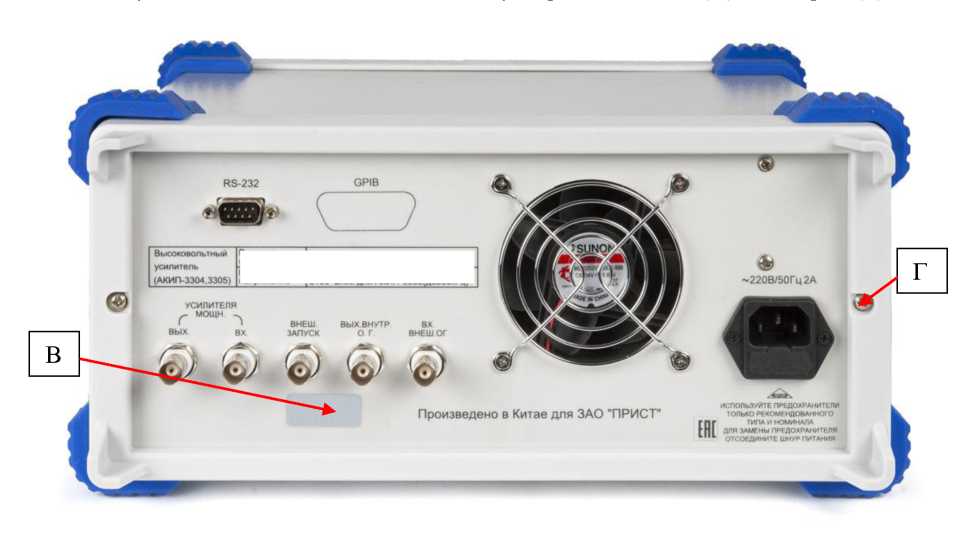

Рисунок 6 - Схемы нанесения заводского номера (В) и пломбировки от несанкционированного доступа (Г) генераторов модификаций АКИП-3304, АКИП-3305

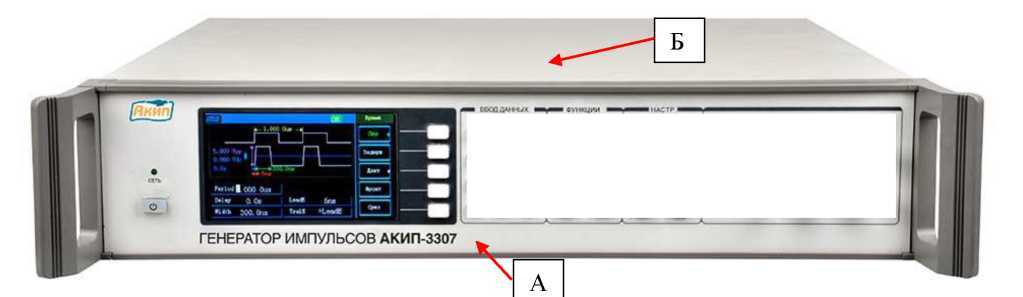

Рисунок 7 - Внешний вид генератора модификации АКИП-3307 с указанием мест нанесения знаков утверждения типа (А) и поверки (Б)

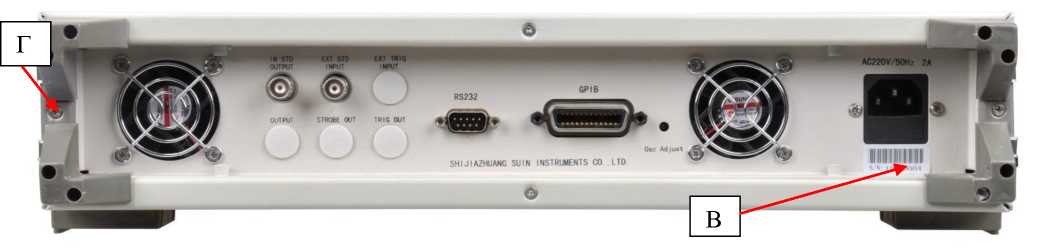

Рисунок 8 - Схемы нанесения заводского номера (В) и пломбировки от несанкционированного доступа (Г) генератора модификации АКИП-3307

Генераторы имеют встроенное программное обеспечение (ПО). Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

представлены в таблице 2

Таблица 2 - Метрологические и технические характеристики

таблицы 2

наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность генераторов импульсов серии АКИП-3300 приведена в таблице 3.

Таблица 3 - Комплектность генераторов

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Государственная поверочная схема для средств электрического напряжения, утвержденная приказом по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463;

Техническая документация фирмы «Shijiazhuang Suin Instruments Co., Ltd », Китай.

«Shijiazhuang Suin Instruments Co., Ltd.», Китай

Адрес: NO.85 XIUMEN STREET, SHIJIAZHUANG, HEBEI, 050011, CHINA

Тел.: 86-311-86013320 Факс: 86-311-86018511

Web-сайт: http://www.suindigital.com

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)

Адрес: 111141, г. Москва, ул. Плеханова, д. 15А

Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

E-mail: prist@prist.ru

Web-сайт: http://www.prist.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314740.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» февраля 2025 г. № 369

Регистрационный № 32696-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ»

Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ» (далее - приборы) предназначены для измерений показателей качества электрической энергии в соответствии с ГОСТ 13109-97, ГОСТ 30804.4.30-2013, ГОСТ IEC 61000-4-30-2017 (раздел 4, пп. 5.1, 5.2, 5.3, 5.4, 5.5, 5.7, 5.8, 5.9, 5.12) и ГОСТ 32144-2013 в однофазных, трёхфазных трёхпроводных и трёхфазных четырёхпроводных электрических сетях переменного тока частотой 50 Гц.

Принцип действия приборов основан на аналого-цифровом преобразовании входных сигналов напряжения и последующей их обработке, основанной на быстром преобразовании Фурье.

Приборы предназначены для автономной работы и работы в составе автоматизированных информационно-измерительных систем.

Приборы выполнены в изолированном корпусе. На лицевой панели приборов расположены дисплей для отображения результатов измерений и вспомогательной информации и клавиатура, позволяющая управлять работой приборов.

В нижней части корпуса приборов расположены винтовые клеммные соединители, предназначенные для подключения к измерительным цепям напряжения; соединители дополнительного входа электропитания для приборов модификаций с электропитанием от измерительных цепей; винтовые клеммные соединители для подключения питающих цепей для приборов модификаций с отдельным входом электропитания. Доступ к соединителям возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.

В верхней части корпуса приборов расположены соединители для подключения интерфейсных линий RS-232 и RS-485 и винтовые клеммные соединители для подключения к цепям управления. Доступ к соединителям возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.

Приборы выпускаются в модификациях, отличающихся наличием одного или двух каналов трёхфазных измерительных входов (фидеров), количеством измеряемых параметров, конструктивным исполнением, классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 и ГОСТ IEC 61000-4-30-2017.

Каждый канал измерительных входов имеет три фазных измерительных входа напряжения и один общий измерительный вход, являющийся для фазных измерительных входов общей точкой.

Приборы в зависимости от модификации имеют следующее обозначение:

Ресурс - ПКЭ - Х. Х - ХХ-Х

Количество фидеров (1 или 2)____________________

Обозначение номенклатуры измеряемых параметров

(цифра от 1 до 7)_________________________________

Конструктивное исполнение:

ви - для монтажа в щит, с электропитанием

от измерительных цепей;

вэ - для монтажа в щит, с отдельным входом электропитания;

ои - для навесного монтажа, с электропитанием от измерительных цепей;

оэ - для навесного монтажа, с отдельным входом электропитания.__________________________________

Класс характеристик процесса измерений по

ГОСТ 30804.4.30-2013 и ГОСТ IEC 61000-4-30-2017:

А - класс А;

S - класс S;

- отсутствие символа в данной позиции означает соответствие ГОСТ 13109-97.

Приборы в зависимости от модификации обеспечивают измерение показателей качества электрической энергии, приведённых в таблице 1.

Таблица 1

таблицы 1

Ограничение доступа к местам настройки (регулировки) осуществляется путём установки пломб. На приборы для монтажа в щит (модификации «Ресурс-ПКЭ-Х.Х-вХ-Х») устанавливаются две пломбы-наклейки, закрывающие винты крепления корпуса приборов: пломба-наклейка с нанесением знака поверки устанавливается на верхней панели корпуса приборов, пломба-наклейка изготовителя устанавливается на нижней панели корпуса приборов. На приборы для навесного монтажа (модификации «Ресурс-ПКЭ-Х.Х-оХ-Х») при снятых защитных крышках (крышках клеммных отделений) устанавливаются две мастичные пломбы на винты крепления корпуса приборов: пломба с нанесением знака поверки устанавливается в верхней части корпуса приборов, пломба изготовителя устанавливается в нижней части корпуса приборов.

Ограничение доступа к соединителям после выполнения необходимых подключений приборов для навесного монтажа (модификации «Ресурс-ПКЭ-Х.Х-оХ-Х») осуществляется путём пломбирования защитных крышек пользователем (энергоснабжающей организацией) с помощью навесных пломб, устанавливаемых на проволоке, проходящей через отверстия в корпусе и защитной крышке приборов.

Заводской номер наносится на маркировочную табличку, прикрепленную к боковой или задней панели приборов, любым технологическим способом в виде цифрового кода.

Общий вид приборов для монтажа в щит (модификации «Ресурс-ПКЭ-Х.Х-вХ-Х») с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа представлен на рисунке 1.

Общий вид «Ресурс-ПКЭ-Х.Х-оХ-Х») (регулировки), места нанесения знака утверждения типа средств измерений и места нанесения заводского номера представлен на рисунке 2.

Место нанесения

знака утверждения типа средств измерений

нанесением знака

поверки

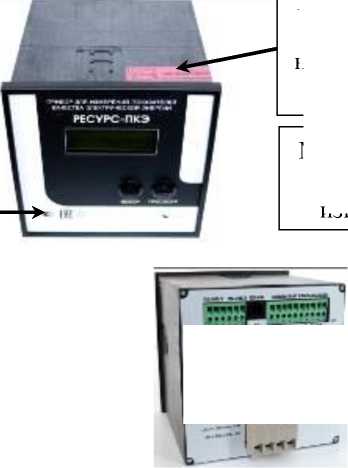

Рисунок 1 - Общий вид приборов для монтажа в щит (модификации «Ресурс-ПКЭ-Х.Х-вХ-Х») с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа средств измерений и места нанесения заводского номера

изготовителя

Место установки пломбы с

Место установки пломбы

Место установки пломбы

знака утверждения типа средств измерений

нанесением знака

Место установки пломбы с

Место нанесения

заводского номера

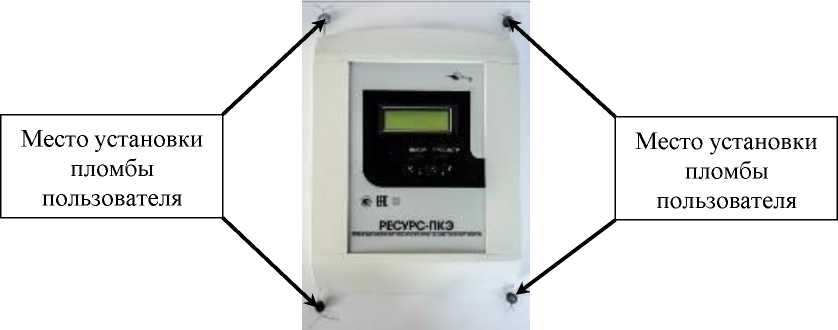

Рисунок 2 - Общий вид приборов для навесного монтажа (модификации «Ресурс-ПКЭ-Х.Х-оХ-Х) с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа средств измерений и места нанесения заводского номера

(внешнее) устанавливается на персональный компьютер и предназначено для настройки работы приборов по интерфейсам RS-232 и RS-485.

Встроенное программное обеспечение приборов может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Таблица 2

Назначение программного обеспечения для различных модификаций приборов приведено в таблице 3.

Таблица 3

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.

Номинальное значение измеряемого фазного/междуфазного напряжения Uhom:

• - (100Л/3 )/10О В;

• - 220/(220^/3) В.

Диапазоны измерений и пределы допускаемых основных погрешностей для всех модификаций приборов, кроме «Ресурс-ПКЭ-Х.7-ХХ-Х», приведены в таблице 4.

Диапазоны измерений и пределы допускаемых основных погрешностей для модификаций «Ресурс-ПКЭ-Х.7-ХХ-Х» приведены в таблице 5.

Измеряемые параметры, приведённые в таблицах 4 и 5, относятся к фазным и междуфазным напряжениям.

Таблица 4

Пр имечания

¹⁾ Среднеквадратическое значение напряжения переменного тока, напряжения основной частоты, напряжения прямой последовательности.

²⁾ Установившееся отклонение напряжения основной частоты и напряжения прямой последовательности.

Таблица 5

таблицы 5

Пр имечания

U(i) - среднеквадратическое значение напряжения основной частоты.

• ¹⁾ Среднеквадратическое значение напряжения переменного тока, напряжения основной частоты, напряжения прямой последовательности.

• ²⁾ Установившееся отклонение напряжения основной частоты и напряжения прямой последовательности.

• ³⁾ Погрешность измерения текущего времени прибора определяется по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)».

• ⁴⁾ По ГОСТ 30804.4.30-2013.

Пределы допускаемой дополнительной температурной погрешности для модификаций «Ресурс-ПКЭ-Х.Х-ХХ» при измерении среднеквадратического значения напряжения U, установившегося отклонения напряжения 5Uy, коэффициентов несимметрии

Электропитание приборов модификаций «Ресурс-ПКЭ-Х.Х-Хэ-Х» осуществляется от отдельного входа электропитания переменным напряжением с действующим значением от 46 до 264 В и частотой от 42,5 до 57,5 Гц или постоянным напряжением от 65 до 370 В.

Мощность, потребляемая приборами, не более 10 В^А.

Время установления рабочего режима не более 10 мин.

Приборы обеспечивают непрерывный режим работы без ограничения длительности.

Средняя наработка на отказ не менее 45000 ч.

Средний срок службы не менее 10 лет.

Габаритные размеры (высота х ширина х глубина) приборов не более:

• - (150 х 150 х 170) мм для монтажа в щит;

• - (290 х 210 х 55) мм для навесного монтажа.

Масса не более 2,5 кг.

Сопротивление изоляции между корпусом и электрическими цепями приборов:

• - не менее 20 МОм в нормальных условиях применения;

• - не менее 5 МОм при температуре окружающего воздуха +30 °С и относительной влажности воздуха 90 %.

наносят на лицевую панель приборов методом шелкографии, на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплект поставки приборов приведён в таблице 6.

Таблица 6

приведены в п.1.3 «Устройство и работа», разделах 2 «Использование по назначению» и 3 «Порядок работы с прибором» документа «Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Руководство по эксплуатации. БГТК.411722.012 РЭ».

ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования»;

ГОСТ 30804.4.30-2013 (lEC 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии»;

ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств»;

ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15:2010) «Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 2^10⁹ Гц»;

ТУ 4222-015-53718944-2006 «Прибор для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Технические условия».

Общество с ограниченной ответственностью Научно-производственное предприятие «Энерготехника» (ООО НПП «Энерготехника»)

ИНН 5829042379

Адрес: 440026, г. Пенза, ул. Лермонтова, д. 3

Телефон, факс: +7 (8412) 56-42-76; 55-31-29

E-mail: info@entp.ru

Web-сайт: www.entp.ru

Общество с ограниченной ответственностью   «Научно-производственное

предприятие «Энергоприбор» (ООО «НПП «Энергоприбор»)

ИНН 5836309070

Адрес: 440026, г. Пенза, ул. Лермонтова, д. 3

Телефон, факс +7 (8412) 56-29-87

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» февраля 2025 г. № 369

Регистрационный № 92119-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики воды универсальные СВУ

предназначены для измерения объема питьевой воды по СанПиН 2.1.3684-21, воды в тепловых сетях и системах теплоснабжения в жилых домах, а также в промышленных зданиях при учетных операциях.

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под воздействием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему протекающей жидкости. Вращение крыльчатки через магнитную полумуфту передается на масштабирующий редуктор с индикаторным устройством. По показаниям индикатора определяют объем воды, прошедшей через счетчик, выраженный в м³.

Счетчики состоят из проточной части и счетной части, которые соединены поворотным узлом. В проточной части установлена крыльчатка с магнитной муфтой. Счетная часть изолирована от проточной части и состоит из корпуса и счетного устройства. Поворотный узел соединяет проточную и счетную части счетчика, а также обеспечивает возможность поворота счетной части вокруг своей оси.

Поток воды подается в корпус счетчика, поступает в измерительную полость, внутри которой установлена крыльчатка. Вода, пройдя зону вращения крыльчатки, поступает в выходной патрубок. Передача вращения крыльчатки в счетный механизм осуществляется при помощи магнитной связи.

Индикаторное устройство имеет ролики, а также стрелочные указатели для отображения измеренного объема в м³. На шкале индикаторного устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика.

В счетчиках с удаленным считыванием сигнала на одном из колес редуктора установлен магнит, прохождение которого над герконом обеспечивает его замыкание.

При замыкании контактов геркона в цепи протекает ток, фиксируемый внешним счетчиком импульсов.

Электрическая цепь удаленного считывания сигнала выполнена в двух вариантах: первый - геркон включен в параллельно-последовательный резистивный делитель (цепь Намур), второй - чистые контакты геркона (цепь Геркон).

Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Счетчики выпускаются под торговыми знаками «ЗОЛОТНИК»; «ИТЭЛМА»; «ИНЛОГО»; «ТЭПЛОЭНЕРГОПРОФ»; «ГК МЕТРОЛОГИЯ» в исполнениях: СВУ15, СВУ20, СВУ25, которые отличаются друг от друга внешним видом, габаритными размерами и характеристиками.

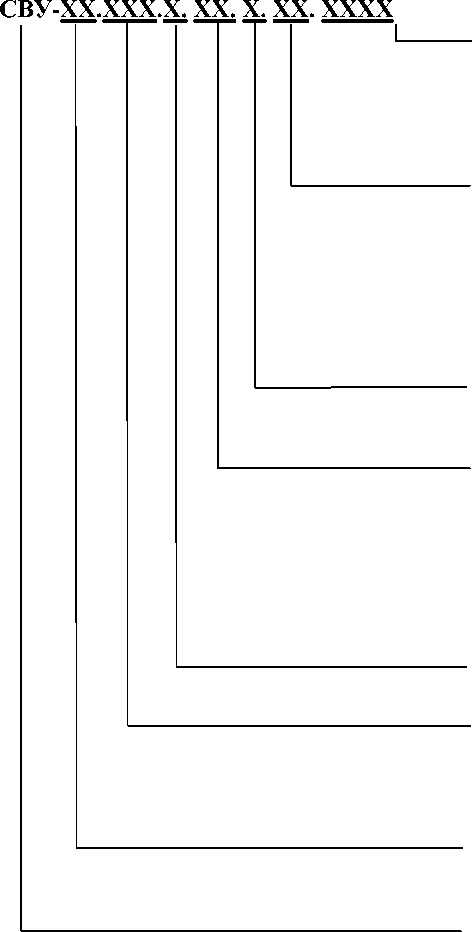

Код варианта исполнения счетчика образуется на основании следующих обозначений:

ОЕМ товарный знак на шильде при его наличии: ZLT - Золотник, IT - Итэлма; IN - Инлого;

TE - Теплоэнергопроф; ME - ГК Метрология

исполнения удаленного считывания:

00 - без считывания 01G- 1 литр Геркон 10G- 10 литров. Геркон 01N- 1 литр Намур 10N- 10 литров Намур материал корпуса расходомерной камеры;

P - полимерный, L - латунный

Исполнение роликов;

W-белые ролики, основной шрифт черный, доп. шрифт красный WR-Основные ролики белые. Доп. ролики красные. Шрифт черный BR-Основные ролики черные. Доп. ролики красные. Шрифт белый Количество стрелок долей; 1 - одна стрелка; 2 - две стрелки Условный диаметр и установочная длина

D080 - 15 мм; D110 - 15мм; Е130 - 20 мм; F160 - 25мм.

Исполнение;

15 - Ду 15мм; 20 - Ду 20мм;

25 - Ду25 мм

Тип счетчика;

СВУ- счетчик воды универсальный.

Защита от несанкционированного доступа к внутренним элементам счетчиков и средствам регулировки может обеспечиваться неразборной конструкцией или защитным кольцом, с помощью которого счетный механизм крепится к корпусу (проточной части). Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения пломбы со знаком поверки.

Общий вид счетчиков представлен на рисунке 1.

Схема защиты от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Заводские номера счетчиков наносятся на лицевую поверхность счетного механизма в цифровом формате методом лазерной гравировки или типографским способом в соответствии с рисунком 3. Изображение маркировочной панели индикаторного устройства в зависимости от товарного знака представлено на рисунке 4.

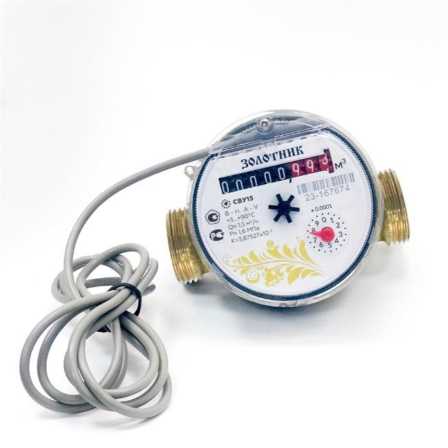

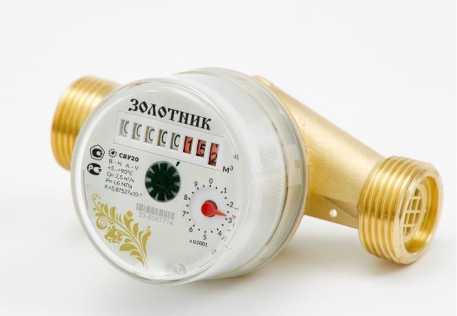

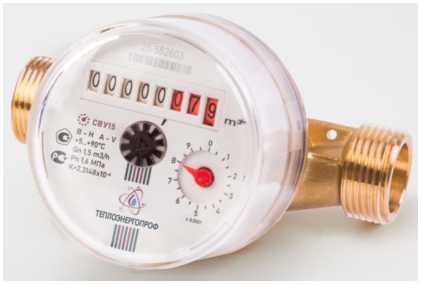

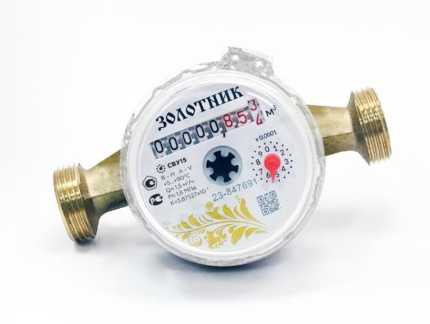

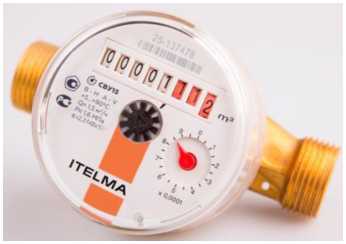

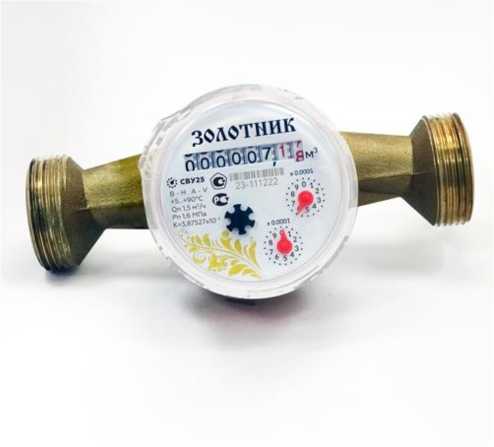

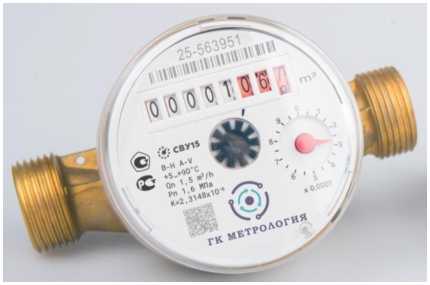

Рисунок 1 - Общий вид, счётчики воды универсальные СВУ15, СВУ20, СВУ25

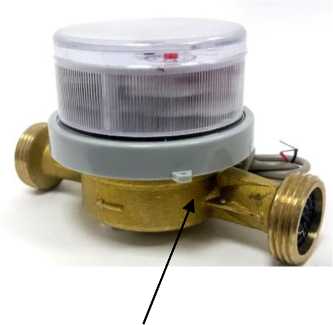

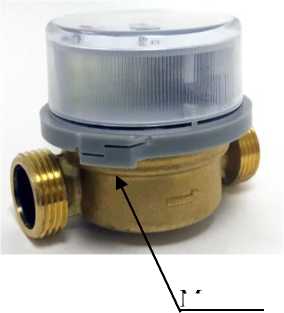

Рисунок 2 - Схема защиты от несанкционированного доступа, обозначение места нанесения знака поверки

Место нанесения знака утверждения типа

ЗОЛОТНИК

ЗОЛОТНИК

oWoTolTlIlS

Место нанесения заводского номера

а)

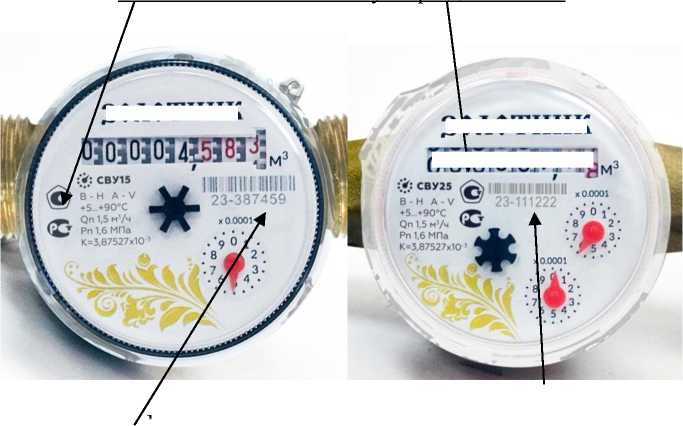

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера

б)

в)

г)

Рисунок 4 - Изображение маркировочной панели индикаторного устройства в зависимости от товарного знака.

а) - с товарным знаком Теплоэнергопроф;

б) - с товарным знаком ГК Метрология;

в) - с товарным знаком Инлого;

г) - с товарным знаком Итэлма;

д) - с товарным знаком Золотник;

д)

Таблица 1 -

ха

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности

наносится на лицевую панель счетного механизма методом гравировки или типографским способом в соответствии с рисунком 3, и на титульный лист паспорта типографским способом.

Таблица 4- Комплектность

приведены в разделе 4 «Устройство и принцип работы», паспорта на Счётчики воды универсальные СВУ.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 4213-010-17331698-2023 «Счётчики воды универсальные СВУ. Технические условия».

Общество с ограниченной ответственностью «Научно- производственное предприятие «ИТЭЛМА Билдинг Системс» (ООО «НПП «ИБС»)

ИНН 7724869373

Юридический адрес: 115230, Г. МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ

НАГАТИНО-САДОВНИКИ, ПР-Д НАГАТИНСКИЙ 1-Й, Д. 10, СТР. 1, ОФ. 511

Телефон/факс: (495) 933-38-97 / (495) 933-38-96

E-mail: info@i-bs.ru

Web-сайт: www.i-bs.ru

Общество с ограниченной ответственностью «Научно- производственное предприятие «ИТЭЛМА Билдинг Системс» (ООО «НПП «ИБС»)

ИНН 7724869373

Юридический адрес: 115230, Г. МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ НАГАТИНО-САДОВНИКИ, ПР-Д НАГАТИНСКИЙ 1-Й, Д. 10, СТР. 1, ОФ. 511 Адрес места осуществления деятельности: 431261, Республика Мордовия, г. Краснослободск, пер. Кировский, д. 35

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

E-mail: info@rostest.ru

Телефон/факс: +7 (495) 437-37-29 / 437-56-66

Web-сайт: https://www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
