ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

Ф^7^^^7    2025 г. № _^77

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

Наименование типа

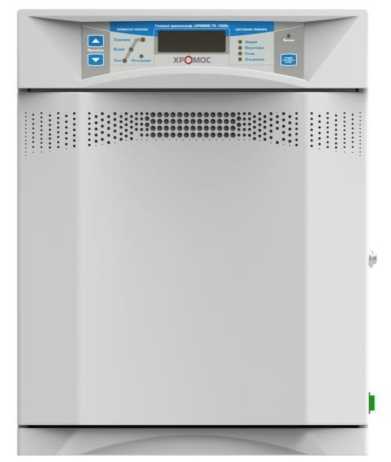

Комплексы хроматографические газовые

«Хромос ГХ-1000»

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» февраля 2025 г. № 398

Таблица 1-

обозначения

Теплосчетчики ведут часовые (глубина 64 суток), суточные (глубина 16 месяцев), месячные (глубина 20 лет) и годовые (глубина 20 лет) журналы, а также журнал нештатных ситуаций (глубина 512 записей).

Теплосчетчики могут устанавливаться как на подающий, так и на обратный трубопровод в закрытых системах тепло- и водоснабжения.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на лицевую панель теплосчетчика.

Общий вид теплосчетчиков с местами нанесения заводского номера и знака утверждения типа представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

• a) - Модификация ТСУ - Х.Х.Х.Х.Х

• b) - Модификация ТСУ - Х.Х.Х.Х.Х.1

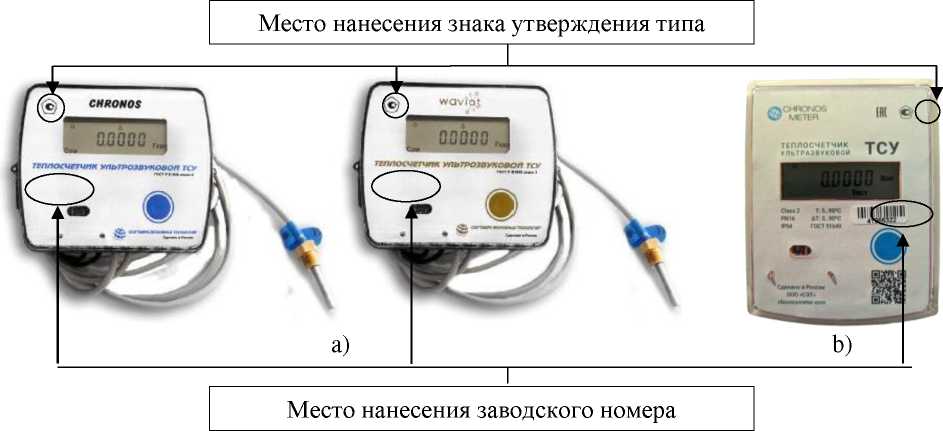

Р и с ун о к 1 - Общий вид теплосчетчиков с местами нанесения заводского номера и знака утверждения типа

b)

• a) - Модификация ТСУ - Х.Х.Х.Х.Х

• b) - Модификация ТСУ - Х.Х.Х.Х.Х.1

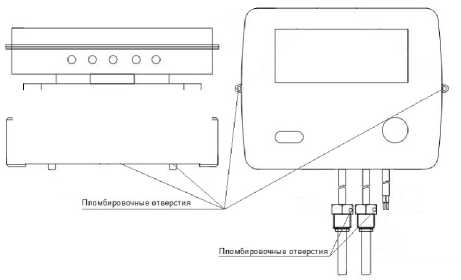

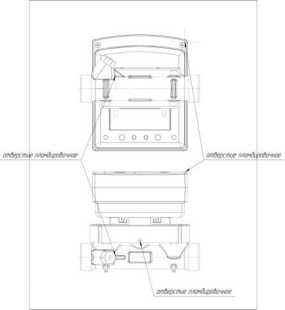

Рисунок 2- Схема пломбировки от несанкционированного доступа

Программное обеспечение (далее по тексту - ПО) теплосчетчиков по аппаратному обеспечению является встроенным и предназначено для преобразования и обработки измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

• - программные модули осуществляющие идентификацию, хранение, передачу измерительной информации, защиту ПО и данных.

Идентификационные данные ПО приведены в таблицах 2-5.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция исключает возможность несанкционированного влияния на ПО и информацию. Метрологические характеристики теплосчетчиков

Т а б л и ц а 2 - Идентификационные данные программного обеспечения теплосчетчиков с типом интерфейса связи: импульсный выход, RS-485, M-BUS

Т а б л и ц а 3 - Идентификационные данные программного обеспечения теплосчетчиков с типом интерфейса связи: беспроводным, протокол обмена wM-BUS

Таблица 4 - Идентификационные данные программного обеспечения теплосчетчиков с типом интерфейса связи: беспроводным, протокол обмена LoRaWAN

Т а б л и ц а 5 - Идентификационные данные программного обеспечения теплосчетчиков с типом интерфейса связи: беспроводным, протокол обмена NB-Fi

Таблица 6-

от +5 до +50

Условия эксплуатации:

• - температура окружающего воздуха, °С

• -  относительная влажность при температуре +35 °С, %, не более

Таблица 8- Показатели надежности

наносится на этикетку теплосчетчиков, расположенную на крышке, методом шелкографии или типографским способом и на титульный лист паспорта типографским способом.

Т а б л и ц а 9 - Комплектность

приведены в разделе 3 «Описание и работа теплосчетчика» документа СЭТ.469333.147 ПС «Теплосчетчики ультразвуковые ТСУ. Паспорт».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;

СЭТ.469333.147 ТУ Теплосчетчики ультразвуковые «ТСУ». Технические условия.

Общество с ограниченной ответственностью «Сфера экономных технологий» (ООО «СЭТ»)

ИНН 5506227284

Адрес: 644021, г. Омск, ул. 7 Линия, д. 132

Телефон: +7 (3812) 43-36-35

E-mail: mail@set-omsk.ru

Web-сайт: http://set-omsk.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07

E-mail: info@ocsm.omsk.ru

Web-сайт: http://csm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» февраля 2025 г. № 398

Регистрационный № 86197-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура геодезическая спутниковая EFT M3 PLUS

Аппаратура геодезическая спутниковая EFT M3 PLUS (далее - аппаратура) предназначена для определения координат и длин базисов.

Аппаратура геодезическая спутниковая EFT M3 PLUS - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.

Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.

На передней панели корпуса аппаратуры расположена функциональная кнопка управления, светодиодные индикаторы статуса спутников и приема/передачи поправок.

В нижней части корпуса расположен USB Type-C порт, разъем SMA для подключения внешней антенны УКВ, втулка с резьбой %-11 для закрепления аппаратуры на геодезической вехе.

Управление аппаратурой осуществляется с помощью полевого контроллера, мобильных устройств на базе операционной системы Android, с подключением к аппаратуре по кабелю, по Bluetooth или Wi-Fi. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры, память контроллера или ПК. Электропитание аппаратуры осуществляется от внутренней перезаряжаемой батареи или от внешнего источника питания постоянного тока.

Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1 C/A, L2; L2C, L2E, L5; GLONASS: L1 C/A, L2 C/A, L3; Galileo: E1, E5A, E5B, E5AltBOC, E6; Beidou: B1, B2, B3; QZSS L1 C/A, L1 SAIF, L1C, L2C, L5, LEX; SBAS L1 C/A, L5; EFT xFix.

Аппаратура оснащена встроенным радио (УКВ/UHF) модулем для приема/передачи поправок.

В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Ограничение от несанкционированного доступа к узлам аппаратуры обеспечено пломбированием винта.

Заводской номер аппаратуры в буквенно-числовом формате указывается на маркировочной наклейке, расположенной на нижней части аппаратуры.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид аппаратуры представлен на рисунке 1.

Общий вид маркировочной наклейки с местом нанесения заводского номера представлен на рисунке 2.

Схема пломбирования представлена на рисунке 3.

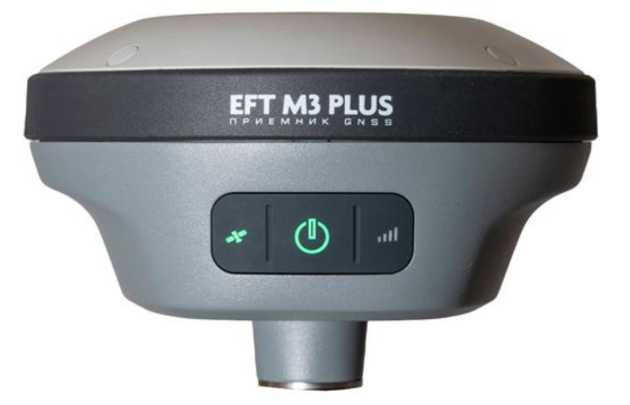

Рисунок 1 - Общий вид аппаратуры

Место нанесения заводского номера

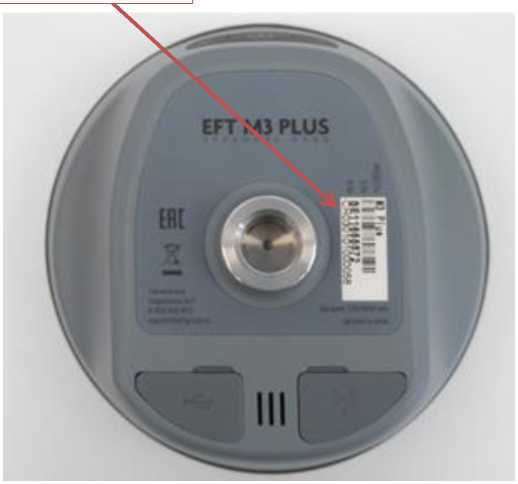

Рисунок 2 - Общий вид маркировочной наклейки с местом нанесения заводского номера

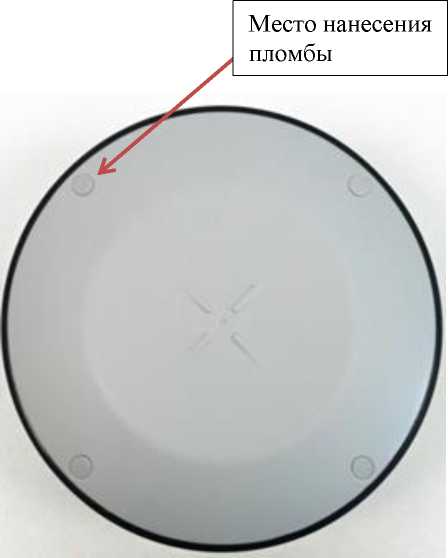

Рисунок 3 - Схема пломбирования

Аппаратура имеет метрологически значимое программное обеспечение (далее - ПО) «M3plus-2.2.7.2-P.150.htb», ПО контроллера «EFT Field Survey», «EFT Seismic», а также ПО «EFT Post Processing», «EFT SeisMonitor» устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие модулей аппаратуры, настройка и управление рабочим процессом, хранение и передачи результатов измерений, а также постобработка измеренных данных.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

наносится типографским способом на титульный лист руководства по эксплуатации.

Таблица 4 - Комплектность

приведены в: разделе «Программное обеспечение» «Аппаратура геодезическая спутниковая EFT M3 PLUS. Руководство по эксплуатации».

Государственная поверочная схема для координатно-временных средств измерений, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374;

«Стандарт предприятия. Аппаратура геодезическая спутниковая EFT M3 PLUS».

Hi-Target Surveying Instrument Co., Ltd., КНР

Адрес: 511400, Plant 202, BLDG 13, Tian'An HQ Center, No.555 North Panyu RD. Donghuan Block, Panyu District, China

Тел.: +86 21 5426 0273

E-mail: sales@chcnav.com

Hi-Target Surveying Instrument Co., Ltd., КНР

Адрес: 511400, Plant 202, BLDG 13, Tian'An HQ Center, No.555 North Panyu RD.

Donghuan Block, Panyu District, China

Тел.: +86 21 5426 0273

E-mail: sales@chcnav.com

Общество с ограниченной ответственностью     «Автопрогресс-М»

(ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-0350

E-mail: info@autoprogress-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314889.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» февраля 2025 г. № 398

Регистрационный № 82542-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура геодезическая спутниковая EFT M1 PLUS

Аппаратура геодезическая спутниковая EFT M1 PLUS (далее - аппаратура) предназначена для определения координат и измерений длин базисов.

Аппаратура геодезическая спутниковая EFT M1 PLUS - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.

Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.

На передней панели корпуса аппаратуры расположена функциональная кнопка управления, светодиодные индикаторы статуса спутников, статуса питания и приема/передачи поправок.

В нижней части корпуса расположен порт LEMO (5 контактов) - RS232, mini-USB порт, разъем TNC для подключения внешних антенн GSM и УКВ (UHF), втулка с резьбой %-11 для закрепления аппаратуры на геодезической вехе и отсек для аккумуляторной батареи, за которой находится слот для SIM-карты.

Управление аппаратурой осуществляется с помощью полевого контроллера, мобильных устройств на базе различной операционной системы Android, с подключением к аппаратуре по кабелю, Bluetooth или Wi-Fi. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры, память контроллера или ПК. Электропитание аппаратуры осуществляется от внутренней перезаряжаемой батареи или от внешнего источника питания постоянного тока.

Аппаратура позволяет принимать следующие типы спутниковых сигналов:

GPS: L1, L2C, L2P, L5; GLONASS: L1C, L1P, L2C, L2P; Galileo: E1, E5A, E5B, E5AltBOC, E6; Beidou: B1, B2, B3.

Аппаратура оснащена встроенными GSM и (УКВ/UHF) модулями для приёма/передачи поправок.

Ограничение от несанкционированного доступа к узлам аппаратуры обеспечено пломбированием одного из крепёжных винтов под аккумуляторной крышкой.

Заводской номер аппаратуры в числовом формате указывается на маркировочной наклейке, расположенной на нижней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид аппаратуры представлен на рисунке 1.

Общий вид места нанесения заводского номера и места пломбирования аппаратуры геодезической спутниковой EFT M1 PLUS представлены на рисунке 2.

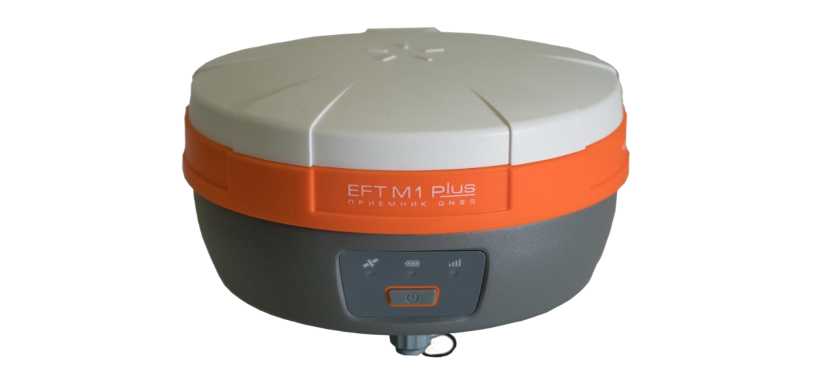

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой EFT M1 PLUS

Место нанесения пломбировки

Место нанесения заводского номера

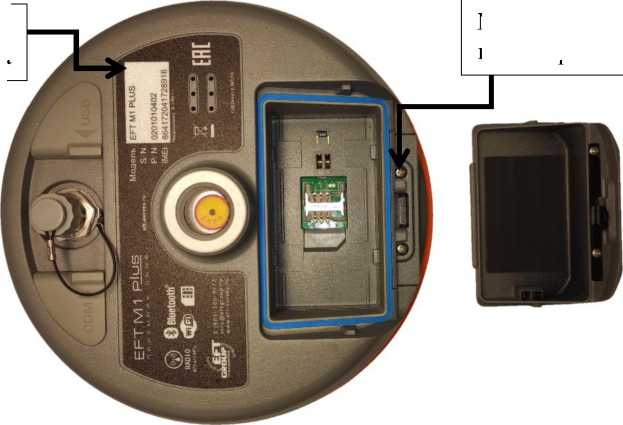

Рисунок 2 - Общий вид места нанесения заводского номера и места пломбирования аппаратуры геодезической спутниковой EFT M1 PLUS

Аппаратура имеет встроенное метрологически значимое программное обеспечение (далее - ПО) ВПО, обеспечивающее взаимодействие модулей аппаратуры, запись, хранение и передачу результатов измерений.

ПО контроллера «EFT Field Survey», «EFT Seismic», «Carlson SurvCE», «Carlson SurvPC», а также ПО «EFT Post Processing», «EFT SeisMonitor» устанавливаемое на персональный компьютер, используются для управления рабочим процессом, хранение и передача результатов измерений, а также пост-обработка измеренных данных.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.

Таблица 2 -

Диапазон измерений длины базиса, м____________

Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм:

• - «Статика», «Быстрая статика», мм:

• - в плане

• - по высоте

• - «Кинематика» и «Кинематика в реальном времени (RTK)», мм:

• - в плане

• - по высоте

• - «Дифференциальный кодовый (DGNSS)», мм:

• - в плане

• - по высоте__________________________________

Границы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95) в режиме «Автономный», мм:

• - в плане

• - по высоте

  Значение от 0 до 30000

  ±2^(2,5+0,3^10^-6^D)

  ±2^(5,0+0,5^10^-6^d)

  ±2^(5,0+0,5^10^-6^D)

  ±2^(10,0+0,8^10^-6^D)

  ±2^(250+1^10^-6^D)

  ±2^(500+1^10^-6^d)

  ±2^1000

  ±2^1500

  Продолжение таблицы 3________________________

  _________Наименование характеристики_________ Допускаемая средняя квадратическая погрешность измерений длины базиса, мм, в режимах:

  • - «Статика», «Быстрая статика»:

  • - в плане

  • - по высоте

  • - «Кинематика», «Кинематика в реальном времени (RTK)»:

  • - в плане

  • - по высоте

  • - «Дифференциальный кодовый (DGNSS)»:

  • - в плане

  • - по высоте

  Значение

  2,5+0,3^10^-6^D

  5,0+0,5^10^-6^D

  5,0+0,5^10^-6^D

  10,0+0,8^10^-6^D

  250,0+1^10^-6^D 500,0+1^10^-6^D, где D - измеряемое расстояние в мм

Допускаемая средняя квадратическая погрешность измерения координат в режиме «Автономный», мм:

• - в плане

• - по высоте

Таблица 4 - Основные технические

наносится типографским способом на титульный лист руководства по эксплуатации.

Таблица 5 - Комплектность

приведены в разделе «Основные действия» «Аппаратура геодезическая спутниковая EFT M1 PLUS. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374;

«Стандарт предприятия. Аппаратура геодезическая спутниковая EFT M1 PLUS».

Hi-Target Surveying Instrument Co., Ltd., КНР

Адрес: 511400, Plant 202, BLDG 13, Tian'An HQ Center, No.555 North Panyu RD. Donghuan Block, Panyu District, China

Тел.: +86 20 2868 8296

E-mail: sales@hi-target.com.cn

Hi-Target Surveying Instrument Co., Ltd., КНР

Адрес: 511400, Plant 202, BLDG 13, Tian'An HQ Center, No.555 North Panyu RD. Donghuan Block, Panyu District, China

Тел.: +86 20 2868 8296

E-mail: sales@hi-target.com.cn

Общество с ограниченной ответственностью     «Автопрогресс-М»

(ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Уникальный номер записи в Реестре аккредитованных лиц № RA.RU.314889.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» февраля 2025 г. № 398

Регистрационный № 90769-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости MT Measurement

Анализаторы жидкости MT Measurement (далее - анализаторы) предназначены для автоматических автономных измерений показателя активности ионов водорода (рН), окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), общего солесодержания (TDS) (условно по NaCl), массовой концентрации ионов (ISE) (кальций (Са²⁺), калий (К⁺), натрий (Na⁺), фтор (F^-), аммоний (NH4), свинец (Pb²⁺), серебро (Ag⁺), сульфиды (S^2-), иодиды (I^-), медь (Cu⁺), бром (Br^-), хлориды (Cl^-), нитраты (NO3)) и массовой         концентрации         растворенного         кислорода         (DO)

с одновременным измерением температуры и температурной компенсацией результатов измерений в жидких средах.

Принцип действия измерительных каналов (далее - ИК) рН, ОВП и массовой концентрации ионов (ISE) - потенциометрический, принцип действия ИК массовой концентрации растворенного в воде кислорода (DO) - амперометрический, принцип действия ИК УЭП и общего солесодержания (TDS) (условно по NaCl) - кондуктометрический, принцип действия ИК температуры основан поступающего в электронный блок измеряемой величине.

Анализаторы выпускаются конструктивно состоят из первичных преобразователей (датчиков) преобразователя (микропроцессорного блока с дисплеем). К данному типу средств измерений относятся анализаторы жидкости, выпускаемые под товарным знаком «МТ Measurement».

Анализаторы выпускаются в 47 модификациях: M300F, M310F, M310T, М500Т, M510T, M600L, M300F-A, M310F-A, M500T-A, M510T-A, РН100В, РН110В, РН200ЕМ, РН200Е, РН210Е, PH300F, PH310F, PH310T, PH400F, PH500T, PH510T, PH600L, I300F, I310T, I400F, I500T, I510T, I600L, ЕС100В, ЕС110В, EC200EM, EC200E, EC210E, EC300F, EC310F, EC310T, EC400F, EC500T, EC510T, EC600L, DO210E, DO310F, DO400F, DO500T, DO510T, DO511T, DO600L. Модификации различаются типом первичного преобразователя (датчика), исполнением вторичного преобразователя (настольное, портативное), техническими характеристиками и измеряемыми параметрами. Назначение модификаций анализаторов приведено в таблице 1.

Таблица 1 - Назначение

Настольное исполнение: модификации M300F, М500Т, M600L, M300F-A, M500T-A, РН100В, РН200ЕМ, РН200Е, PH300F, PH400F, PH500T, PH600L, I300F, I400F, I500T, I600L, ЕС100В, EC200EM, EC200E, EC300F, EC400F, EC500T, EC600L, DO400F, DO500T, DO600L.

Портативное исполнение: модификации M310F,  M310T,  M510T,  M310F-A,

M510T-A, РН110В, РН210Е, РН310F, PH310T, PH510T, I310T, I510T, ЕС110В, EC210E, EC310F, EC310T, EC510T, DO210E, DO310F, DO510T, DO511T.

В датчиках предусмотрено наличие платиновых термисторов для измерения температуры и выполнения автоматической компенсации температуры при измерениях. Микропроцессорный контроллер блока управления выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.

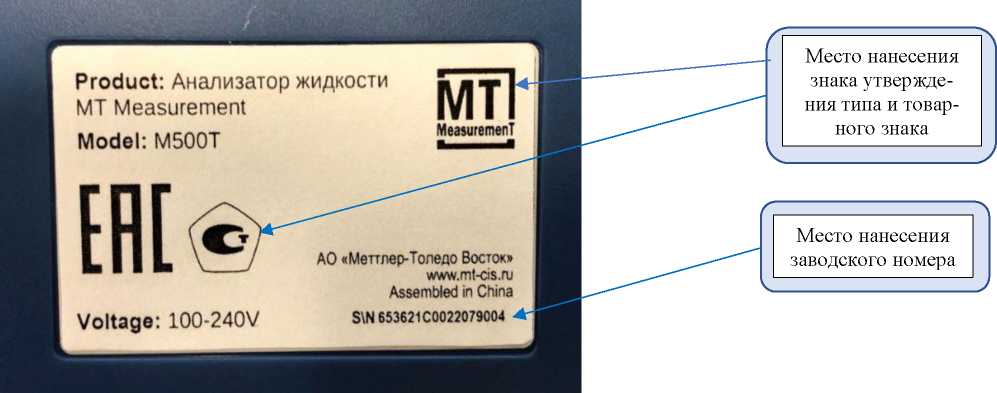

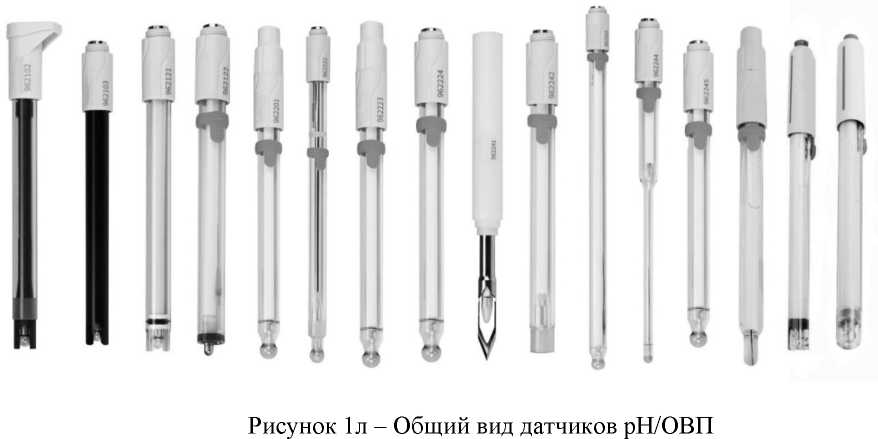

Общий вид анализаторов и датчиков приведен на рисунках 1а-1п. Наименование модификации, состоящее из буквенно-цифрового обозначения, и товарный знак «МТ Measurement» нанесены на лицевой панели анализатора. Заводской номер анализатора, содержащий от 6 до 16 арабских цифр и от 1 до 3 латинских заглавных букв, нанесен типографским методом на клеевую этикетку, расположенную на боковой или задней/нижней панели микропроцессорного блока. Заводской номер датчика (в зависимости от типа датчика) содержит от 6 до 15 арабских цифр и от 1 до 3 заглавных латинских букв. Место нанесения: на проводе датчика (в виде запаянной этикетки) или на корпусе датчика (нанесение методом шелкографии/гравировки/клеевой          этикетки).          Товарный          знак

«МТ Measurement» нанесен на корпус датчиков. Заводские номера микропроцессорного блока и датчиков, входящих в состав анализатора, указываются в паспорте на анализатор. Заводским номером, идентифицирующим анализатор, является заводской номер микропроцессорного блока.

Нанесение знака поверки на анализатор не предусмотрено.

Пломбирование анализаторов не предусмотрено.

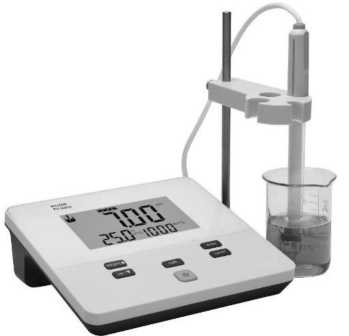

Рисунок 1а - Общий вид анализатора модификаций PH 100В, EC100B

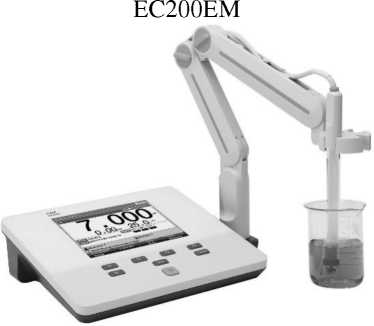

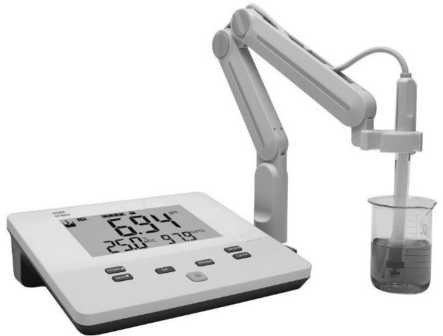

Рисунок 1б - Общий вид анализатора модификаций PH200E, EC200E, РН200ЕМ,

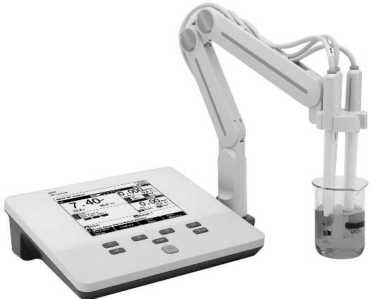

Рисунок 1г - Общий вид анализатора модификаций PH400F, EC400F, I400F, DO400F

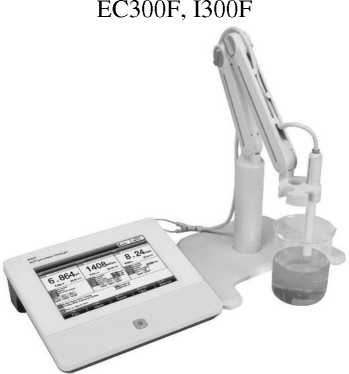

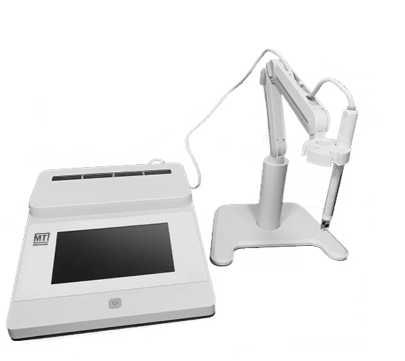

Рисунок 1в - Общий вид анализатора модификаций M300F, M300F-A, PH300F,

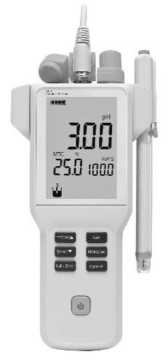

Рисунок 1ж - Общий вид анализатора модификаций PH110B, ECII0B, PH210E, EC210E, DO210E

Рисунок 1з - Общий вид анализатора модификаций M310F, M310F-A, PH310F,

EC310F, DO310F

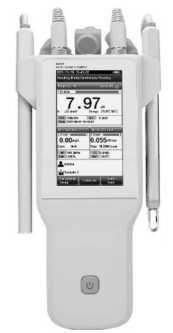

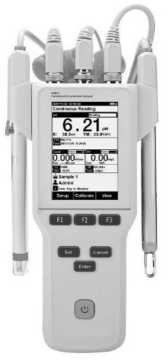

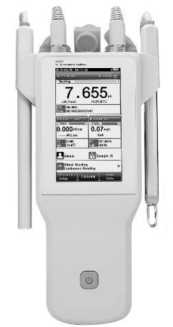

Рисунок 1и - Общий вид анализатора модификаций M310T, PH310T, EC310T, I310T Рисунок 1к - Общий вид анализатора модификаций М510Т, М510Т-А, PH510T,

EC5I0T, I5I0T, DO5I0T, DO5IIT

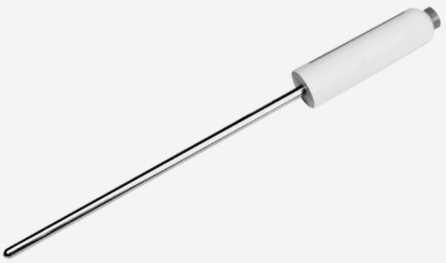

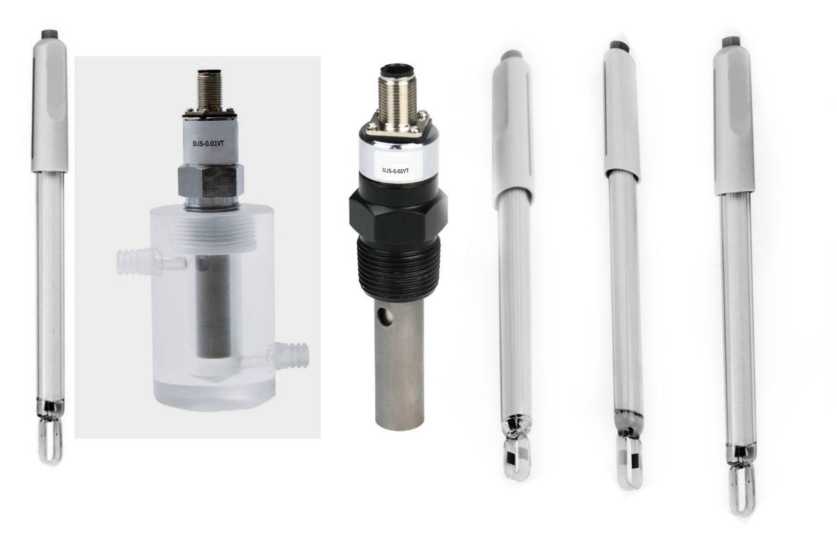

Рисунок 1м - Общий вид датчиков УЭП/TDS

Рисунок 1н - Общий вид датчиков растворенного кислорода

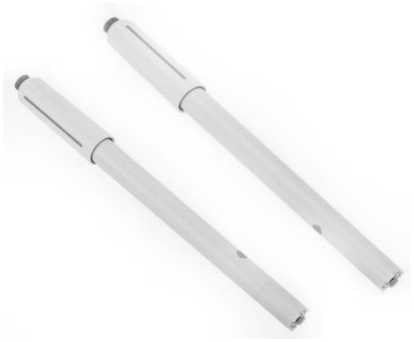

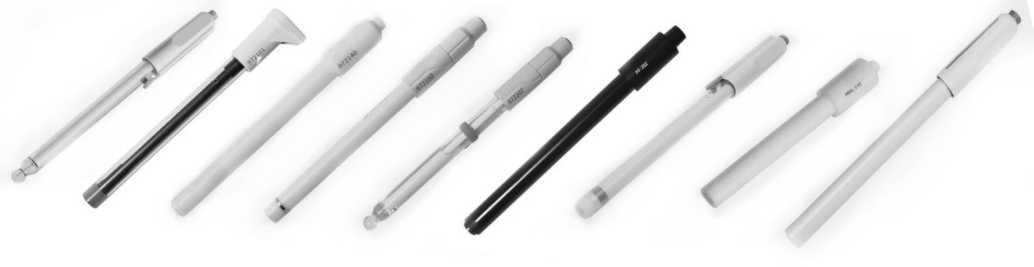

Рисунок 1п - Общий вид ионселективных датчиков

Рисунок 1р - Общий вид задней поверхности вторичного преобразователя с указанием места нанесения заводского номера

осуществляет визуализацию программного реализованную микроконтроллера от чтения и записи.

Уровень защиты ПО для модификаций M300F, M310F, M310T, M500Т, M510T, M600L, M300F-A, M310F-A, M500T-A, M510T-A, PH300F, РН310F, PH310T, PH400F, PH500T, PH510T, PH600L, I300F, I310T, I400F, I500T, I510T, I600L, EC300F, EC310F, EC310T, EC400F, EC500T, EC510T, EC600L, DO310F, DO400F, DO500T, DO510T, DO511T, DO600L «средний» в соответствии с Р.50.2.077-2014.

Уровень защиты ПО для модификаций РН100В, РН110В, РН200ЕМ, РН200Е, РН210Е, ЕС100В, ЕС110В, EC200EM, EC200E, EC210E, DO210E «высокий» в соответствии с Р.50.2.077-2014. Конструкция анализаторов модификаций РН100В, РН110В, РН200ЕМ, РН200Е, РН210Е, ЕС100В, ЕС110В, EC200EM, EC200E, EC210E, DO210E исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Влияние программного обеспечения на метрологические характеристики датчиков учтено при нормировании метрологических характеристик.

Таблица 2 -

значимой части ПО.

данные

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности

наносится на титульный лист Руководства по эксплуатации типографским способом и типографским способом на клеевую этикетку, расположенную на боковой или задней/нижней панели микропроцессорного блока анализаторов.

Количество

1 шт.

1 шт.

1 шт.

1 экз.

• 1) Датчики (первичные преобразователи) с товарным знаком MT Measurement:

• - комбинированные рН-электроды модификаций 962201, 962245, 962102, 962103, 962121, 962122, 962246, 962221, 962224, 962241, 962242, 962243, 962244, 962223, E-301-QC, E-201F, E-201-C, E-201, E-201-Z, E-201-P, 65-1C;

• - измерительные рН-электроды 231-01;

• - электроды сравнения модификаций C(K2SO4)-1-X, 217-01-Х, 232-01-Х;

• - комбинированные ОВП-электроды модификаций 501, ORP-503;

• - комбинированные ионселективные электроды модификаций PF-202-C, PF-202, 972101, 972102, 972103, 972104, 972121, 701, 972207, 972124, 972105, 972106, 972125, 972126, 972123, 972140, 972122;

• - ионселективные электроды модификаций PF-2-01, PF-3-01, PCl-1-01, PBr-1-01, PI-1-01, PK-1-01, PСa-1-01, PGu-l-Ol, PPb-1-01, PBF4-1-01, PC1O4-1-01, PNO3-1-01, PCN-1-01, PAg/S-1-01, PNH3-1-01, 972150;

• 2)  Кондуктометрические датчики с товарным знаком MT Measurement модификаций DJS-0.01VT, DJS-0.1VTG, DJS-1VG, DJS-1VTG, DJS-1VTC, DJS-1VC, DJS-10VTC;

• 3) Датчики растворенного кислорода с товарным знаком MT Measurement модификаций DO-957-Q, DO-958-Q, DO-958-L, DO-968-HC;

• 4) Датчики температуры с товарным знаком MT Measurement T-818-Q

• 5) Дополнительные принадлежности и аксессуары

приведены в п. 5.5.5 «Измерение рН», п. 5.6.3 «Непосредственное измерение», п. 5.7.3 «Процедура измерения ОВП», п. 5.8.4 «Процедура измерения», п. 5.10 «Измерение концентрации растворенного кислорода» и п. 5.13.3 «Отчет» документа «Анализаторы жидкости MT Measurement. Руководство по эксплуатации».

Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771;

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712;

Государственная поверочная схема для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324;

Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 (с изменением от 17.05.2021);

Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622;

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356;

ТУ26.51.5-011-45862615-2022 Анализаторы жидкости MT Measurement. Технические условия.

Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток») ИНН 7705125499

Юридический адрес: 101000, г. Москва, б-р Сретенский, д. 6/1, стр. 1, ком. 8, 10, 16 Телефон: (495) 651-98-86

Факс: (495) 277-22-74

E-mail: inforus@mt.com

Web-сайт: www.mt.com

Акционерное общество «Меттлер-Толедо Восток» «АО «Меттлер-Толедо Восток») ИНН 7705125499

Юридический адрес: 101000, г. Москва, б-р Сретенский, д. 6/1, стр. 1, ком. 8, 10, 16

Производственная площадка:

Шанхай ИНЕСА Сайентифик Инструмент Ко, Лтд., КНР Адрес: No.5 Yuan Da Road, Anting Shanghai, China, 201805 E-mail: info@mt.com

Web-сайт: www.mt.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» февраля 2025 г. № 398

Регистрационный № 21064-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы хроматографические газовые «Хромос ГХ-1000»

Комплексы хроматографические газовые «Хромое ГХ-1000» (далее - комплексы) предназначены для качественного и количественного анализа органических и неорганических газообразных, жидких и некоторых твёрдых проб различных объектов природного и промышленного происхождения.

Комплексы состоят из газового хроматографа, персонального компьютера, программного обеспечения (для управления хроматографом, а также сбора и обработки хроматографической информации), дополнительных устройств, дополнительного оборудования и программного обеспечения для специализированных расчетов.

Хроматограф выполнен в виде моноблока и содержит следующие основные составные части:

• - блок аналитический с термостатом колонок;

• - устройства ввода пробы;

• - детекторы для регистрации определяемых компонентов.

• - источник питания (трансформатор), обеспечивающий необходимыми питающими напряжениями составные части хроматографа;

• - центральная плата управления (далее ЦПУ), обеспечивающая: связь хроматографа с персональным компьютером (ПК) через интерфейсы RS-232, USB, Ehternet; управление системами автоматического регулирования температуры в термостатируемых зонах; управление регуляторами расхода и давления газов, усилителями и другими дополнительными устройствами; контроль исправности устройств хроматографа;

• - платы усилителей и питания детекторов, платы управления устройствами;

• -  электронные регуляторы потоков газа-носителя, водорода и воздуха, обеспечивающие измерения, формирование необходимых расходов и давлений газов в различных режимах;

• - фильтры для очистки газов, питающих хроматограф;

• - панель управления (ПУ), обеспечивающая отображение информации о параметрах работы хроматографа, запуск и остановку анализа.

Детектирование осуществляется сменными детекторами следующих типов:

1.

2.

3.

4. (ДТП).

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

В основу комплекса положена многопроцессорная модульная схема. Каждый модуль оснащен микропроцессором, в котором хранятся рабочие настройки. Модули комплекса и центральный процессор объединены во внутреннюю информационную сеть, обмен информацией и управление модулями производится по цифровой шине. Неизменность протокола обмена ПО нижнего уровня обеспечивает взаимозаменяемость модулей прибора разных лет выпуска. Наличие датчиков расхода и давления в регуляторах газовых потоков и индикаторов состояния электронных модулей позволяет получить информацию о состоянии хроматографа, о действиях персонала и диагностировать неисправности без использования дополнительного оборудования. По каждому электронному модулю ведётся постоянная регистрация всех рабочих параметров с момента его включения. По данной информации можно проанализировать работу любого электронного модуля.

Заводской номер комплекса в формате цифрового или буквенно-цифрового обозначения наносится печатным способом на информационную табличку (шильд), расположенную на нижней части задней панели комплекса. Также заводские номера комплекса и входящих в его состав детекторов указываются в формуляре средства измерений.

Общий вид комплекса, место нанесения знака утверждения типа и заводского номера приведены на рисунках 1-2.

Рисунок 1 - Общий вид комплекса хроматографического газового «Хромое ГХ-1000»

Рисунок 2 - Общий вид информационной таблички (шильда) с обозначением мест нанесения знака утверждения типа и заводского номера

Пломбирование комплексов не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Для управления работой комплекса, сбора и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос».

Программное обеспечение имеет функцию сбора, обработки и передачи результатов измерений в системы АСУТП предприятий системы ЛИМС.

Возможно использовать программное обеспечение для управления работой и диагностикой прибора в режиме удаленного доступа с использованием сети Интернет.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики комплекса, указанные в таблице 2, нормированы с учетом программного обеспечения.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Для удаленной диагностики комплекса в программном обеспечении «Хромос» предусмотрен журнал событий, содержащий информацию о следующих параметрах: входные и выходные давления газов, заданные и текущие температуры, напряжения сети, ошибки в работе прибора и другие параметры.

Основные метрологические характеристики приведены в таблице 2, дополнительные метрологические характеристики приведены в таблицах 3 и 3а, основные технические характеристики приведены в таблице 4.

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Дополнительные

Таблица 3а - Соотношение сигнал/шум и предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 8 часов (для детектора МСД).

Таблица 4 - Основные технические

Таблица 5 - Показатели надежности

наносится методом сетчатой печати на шильд, расположенный на задней панели хроматографа, и на титульные листы эксплуатационной документации методом лазерной печати.

Таблица 6 - Комплектность

приведены в разделах 1.2 «Описание и работа составных частей комплекса» и 2 «Использование комплекса по назначению» эксплуатационного документа ХАС 1.550.001 РЭ.

Применение средств измерений в сфере государственного ргулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 4215-003-69502896-19 с изменением 5. Комплекс хроматографический газовый «Хромос ГХ-1000». Технические условия.

Общество с ограниченной ответственностью «ХРОМОС Инжиниринг»

(ООО «ХРОМОС Инжиниринг»)

ИНН 5249111131

Адрес: 606000, Нижегородская обл., г. о. г. Дзержинск, г. Дзержинск, ул. Лермонтова, д. 16

Тел./факс: (8313) 249-200, 249-300, 348-255

E-mail: mail@has.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950 г. Нижний Новгород, ул. Республиканская, д. 1

Тел. 8(800) 200-22-14

E-mail: mail@nncsm.гu

Web-сайт: http://www.nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.
