ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от « __ »              2025 г. № ___

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителя

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

27 февраля 2025 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» февраля 2025 г. № 411

Регистрационный № 9303-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства многоканальной сигнализации УМС

Устройства многоканальной сигнализации УМС (далее - устройства) предназначены для измерений и измерительных преобразований сигналов от термопреобразователей сопротивления в выходной аналоговый сигнал силы постоянного тока, а также контроля температуры объекта, сигнализации обрыва и короткого замыкания термопреобразователя сопротивления.

Устройства циклически измеряют электрическое сопротивление от термопреобразователей сопротивления (ТС). Результат измерений индицируется на цифровом табло в градусах Цельсия.

Конструктивно устройство выполнено в прямоугольном корпусе, предназначенном для щитового монтажа. На передней панели находятся цифровое табло, на котором индицируются номер канала и результат измерений, блок переключателей, сигнализирующие светодиоды (светодиод, расположенный справа от табло, сигнализирует об обрыве или коротком замыкании датчика, остальные светодиоды сигнализируют о выходе измеренного значения за зону уставок). На задней панели расположены разъёмы внешних подключений. Значение величин уставок предупредительной световой сигнализации, тип ТС и границы диапазона измерений устанавливаются с помощью переменных резисторов, расположенных на лицевой панели, и соответствующих перемычек.

Устройства выпускаются двух модификаций, отличающихся видом сигнализации: УМС3 - трёхпозиционная сигнализация, УМС4 - аварийно-предупредительная.

Фотография общего вида приведена на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

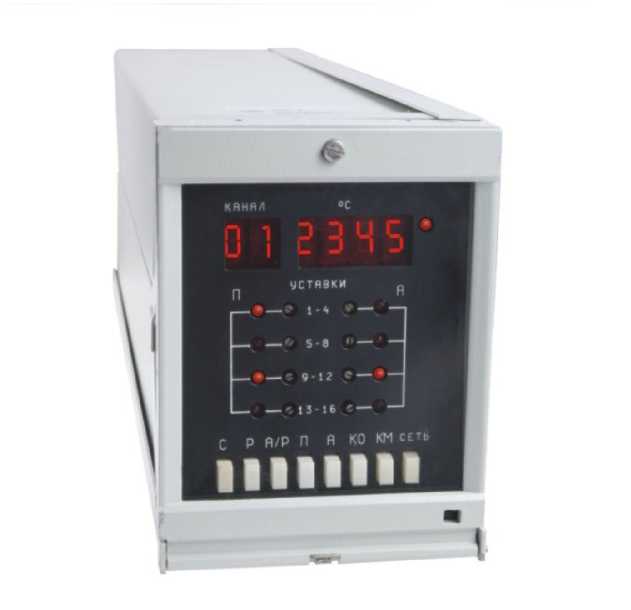

Рисунок 1 - Фотография общего вида

Место нанесения пломбировки

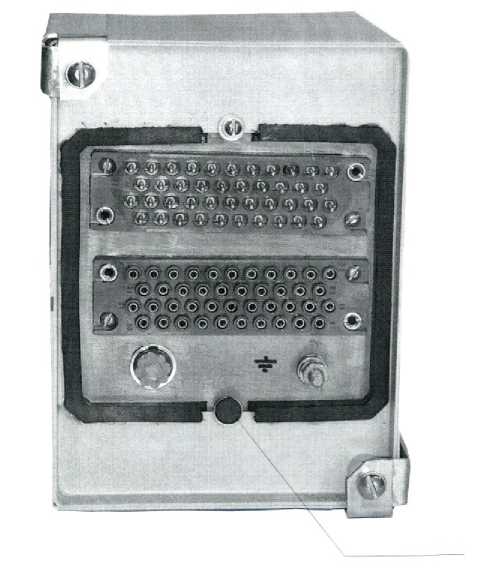

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Метрологические и технические характеристики

Зона возврата устройств по сигнализации не превышает абсолютного значения предела допускаемой основной погрешности сигнализации.

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий применения на каждые 10 °С не превышают половины пределов допускаемой основной погрешности в соответствующем режиме работы устройства.

Пределы допускаемой дополнительной погрешности устройства при изменении напряжения питания силовой цепи устройства на плюс 10 % и минус 15 % от номинального значения не превышают половины абсолютного значения предела допускаемой основной погрешности.

Число подключаемых ТС от 1 до 16.

Рабочие условия применения:

• - температура окружающего воздуха

  от 5 до 50 °С

  до 80 % без конденсации влаги (исполнение УХЛ4.2) от 84 до 106,7 кПа

  от минус 50 до 50 °С от 5 до 40 °С

  120 X 160 X 305

  6,5

• - относительная влажность воздуха

- атмосферное давление Температура транспортирования Температура хранения Габаритные размеры, мм Масса, не более, кг

Напряжение питания от сети переменного тока напряжением (220 +10 %-15 %) В, частотой (50 ± 1) Гц Мощность, не более, В^А

Средний срок службы, не менее, лет

наносится методом термотрансфертной печати на паспортную табличку, укрепленную на шасси прибора, и на титульные листы эксплуатационной документации типографским способом.

В комплект поставки входят:

- прибор

- руководство по эксплуатации

- паспорт

- комплект запасных частей, инструмента и принадлежностей

* Согласно ведомости ЗИП

Сведения о методиках (методах) измерений содержатся в руководстве по эксплуатации 2.407.002 РЭ.

ГОСТ 6651-2009 Термопреобразователи сопротивления. Общие технические требования и методы испытаний;

ГОСТ Р 52931-2008 Приборы контроля технологических процессов. Общие технические условия;

ТУ 25-0505.004-85 Устройства многоканальной сигнализации УМС. Технические условия.

Общество с ограниченной ответственностью «Теплоприбор (ООО «Теплоприбор - Сенсор»)

Адрес места осуществления деятельности: 454047, Челябинская  обл.,

г.о. Челябинский, вн. р-н Металлургический, г. Челябинск, ул. Павелецкая 2-я, д. 36

Федеральное государственное унитарное научно-исследовательский институт (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
