№438 от 04.03.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 654739
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 438 от 04.03.2025

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
04 марта 2025 г.
438
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему
измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
измерений,
сведения, предоставления утвержденным приказом Российской Федерации
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «___» ___________ 2025 г. № ___ Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавлива-емая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
1. |
Системы контроля загазованности |
Спутник |
030 |
85040-22 |
Общество с ограниченной ответственностью «Пожгазприбор» (ООО «Пожгазприбор»), г. Санкт-Петербург |
МП 51-221 2021 |
МП 51-221-2021 с изменением № 1 в дополнение к МП 51-221-2021 |
21.11. 2024 |
Общество с ограниченной ответственностью «Пожгазприбор» (ООО «Пожгазприбор»), г. Санкт-Петербург |
УНИИМ -филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург | ||
2. |
Установки спектрометриче ские |
МКС-01А «МУЛЬТИР АД» |
«МУЛЬТИР АД-АС», зав. № 162 (основное исполнение), зав. № 01 (исполнение 01) |
32716-06 |
АЖНС.412131. 001-01 РЭ (раздел 4), АЖНС.412131. 001-02 РЭ (раздел 4), АЖНС.412131. 001-03 РЭ (раздел 4) |
РТ-МП-1047-03- 2024 для вновь изготавливаемых средств измерений в дополнение к АЖНС.412131.001- 01 РЭ (раздел 4), АЖНС.412131.001- 02 РЭ (раздел 4), АЖНС.412131.001-03 РЭ (раздел 4) |
29.10. 2024 |
Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»), г. Москва, г. Зеленоград |
ФБУ «Ростест- Москва», Московская обл., рп. Менделеево |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» марта 2025 г. № 438
Лист № 1
Всего листов 13
Регистрационный № 85040-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы контроля загазованности Спутник
Назначение средства измеренийСистемы контроля загазованности Спутник (далее - СКЗ) предназначены для непрерывного измерения довзрывоопасных концентраций углеводородов в местах возможных появлений горючих газов, объёмной доли и массовой концентрации токсичных газов, диоксида углерода в воздухе рабочей зоны помещений, вблизи технологических агрегатов и открытых площадок промышленных объектов, а также для дальнейшей обработки, отображения и хранения измерительной информации, сигнализации превышения установленных пороговых значений и запуска алгоритмов защиты от загазованности.
Описание средства измеренийПринцип действия СКЗ основан на определении первичными измерительными преобразователями (далее - ПИП) концентрации и объёмной доли детектируемого компонента, преобразовании величин в выходные сигналы ((4-20) мА, RS-485) и реализации измерительных, вычислительных, логических операций на базе программно-технического комплекса ШКУЗ-ПГП, которые при соединении образуют ряд измерительных каналов/цепей (далее - ИК). ИК СКЗ выполняет законченную функцию от измерения объёмной доли и (или) массовой концентрации определяемого компонента в рабочей зоне до отображения результатов измерения на графической панели оператора. При построении аналоговых ИК СКЗ используются ПИП с универсальным токовым выходом от 4 до 20 мА и соответствующие аналоговые модули ввода в составе ШКУЗ-ПГП. При построении цифровых ИК СКЗ используется ПИП с цифровым выходом RS-485 и соответствующие цифровые модули ввода в составе ШКУЗ-ПГП.
СКЗ представляет собой многоканальную измерительную систему, сконфигурированную в соответствии с проектной документацией на конкретный промышленный объект. Состав СКЗ приведён в таблице 1.
Таблица 1 - Состав системы
загазованности Спутник
№ |
Название составной части |
Функциональное назначение |
1 |
Газоанализаторы оптические стационарные ОГС-ПГП/М (рег. № 74126-19) |
ПИП |
Газоанализаторы ОПТИМУС (рег. № 78684-20) |
ПИП | |
Газоанализаторы оптические стационарные ОГС-ПГП и газоанализаторы многоканальные оптические стационарные взрывозащищённые СГС-ПГП (рег. № 49128-12) |
ПИП | |
2 |
Шкаф(ы) контроля и управления загазованности ШКУЗ-ПГП |
Программнотехнический комплекс |
В состав СКЗ может входить вспомогательный блок, обеспечивающий необходимые функциональные характеристики СКЗ, которые не связаны непосредственно с измерениями (блок питания, ИБП, исполнительные устройства и т.д.).
Конструктивно комплексы ШКУЗ-ПГП выполнены в виде навесного (напольного) металлического шкафа или нескольких шкафов с установленными внутри на DIN-рейках составными частями (модулями) и элементами индикации и управления на передней панели.
СДИ «ОСНОВНОЕ ПИТАНИЕ»
Устройство звуковой сигнализации СДИ «АКБ»
Механический замок
Графическая панель
СДИ «1 ПОРОГ» Кнопка «ТЕСТ»
Кнопка «КВИТИРОВАНИЕ»
*
а г.

СДИ «2 ПОРОГ»
СДИ «НЕИСПРАВНОСТЬ»
СДИ «ЗВУК ОТКЛЮЧЕН»
Кнопка «ОТКЛЮЧЕНИЕ ЗВУКА»
Рисунок 1 - Общий вид одного из исполнений ШКУЗ-ПГП в составе СКЗ
ШКУЗ-ПГП производит приём сигналов от ПИП, имеющих аналоговый (токовый от 4 до 20 мА) или цифровой выходы (RS-485), и преобразование измеряемых величин. Также ШКУЗ-ПГП обеспечивают:
-
- обработку и отображение измеряемых ПИП концентраций и объёмной доли определяемого компонента на средствах отображения;
-
- передачу информации в системы управления верхнего уровня по каналам передачи данных;
-
- формирование команд для управления исполнительными устройствами системы промышленной безопасности;
-
- регистрацию и архивирование сообщений;
-
- диагностику и общее управление СКЗ.
ПИП устанавливают в зоне измерения объёмной доли и (или) массовой концентрации определяемого компонента и связывают по сигнальной линии с ШКУЗ-ПГП, размещённым вне зоны контроля.
Исполнение СКЗ определяется конфигурацией и количеством аналоговых и цифровых ИК: СКЗ Сnутник-АV-ЦW, где А - обозначение аналоговых ИК; Ц - обозначение цифровых ИК; V, W - количество аналоговых или цифровых ИК (числовое значение от 0 до 150).
Цвет корпусов комплектующих СКЗ определяется потребителем.
Заводской номер СКЗ наносится на информационную табличку, закрепленную на свободное место внутри корпуса и (или) внутреннюю сторону дверцы ШКУЗ-ПГП, и имеет цифровой формат. Способ нанесения маркировки - технология «Алюмофото», прямая печать на алюминиевой пластине, лазерная гравировка на стальной пластине или альтернативный способ.

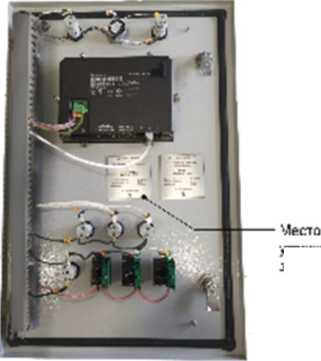

Указание мест нанесения знака утверждения типа, заводского номера СКЗ приведено на рисунке 2.
Ограничение доступа к метрологически значимым элементам СКЗ осуществляется путем наклеивания этикетки с изображением логотипа изготовителя на корпус преобразователя ПИП, исключающего его несанкционированное вскрытие, и пломбировки электронного узла ПИП.
Нанесение знака поверки на СКЗ не предусмотрено.

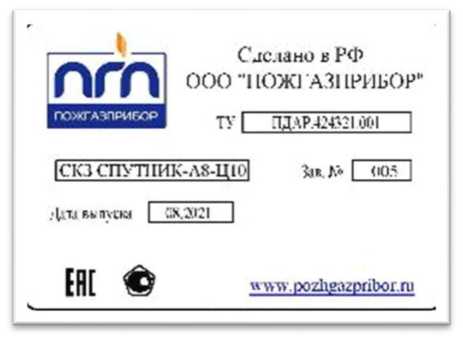

Рисунок 2 - Образец маркировки систем контроля загазованности Спутник с указанием мест нанесения знака утверждения типа и заводского номера
-а-е.-жи/р шакз утосрмсдс»ия т/’« СИ 3ifro^C4G*o -эмера
Пломбирование СКЗ не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее - ПО) СКЗ представлено раздельными программными компонентами:
-
- встроенное ПО СКЗ SCZ_SHKUZ_PLC обеспечивает сбор и обработку измерительной информации, полученной от ПИП, расчёт массовой концентрации и объёмной доли определяемого компонента в воздухе рабочей зоны;
-
- встроенное ПО СКЗ SCZ_SHKUZ_HMI СКЗ обеспечивает взаимодействие составных частей СКЗ и реализует отображение измерительной информации на мнемосхеме с указанием позиции/ номера ИК.
Влияние ПО СКЗ учтено при нормировании метрологических характеристик.
Уровень защиты ПО СКЗ от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
SCZ_SHKUZ_PLC |
SCZ_SHKUZ_HMI |
Номер версии (идентификационный номер) ПО |
V2.XX |
V1.XX |
Цифровой идентификатор ПО |
- |
- |
Алгоритм вычисления контрольной суммы исполняемого кода |
- |
- |
Примечание - ХХ - относится к метрологически незначимой части ПО и принимает значения от 0 до 99. |
Метрологические характеристики СКЗ приведены в таблицах 3-8.
Таблица 3 - Метрологические характеристики СКЗ
Наименование характеристики |
Значение |
Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности по измерительным каналам |
приведены в таблице 8 |
Таблица 4 -
ОГС-ПГП/М
ИК СКЗ с
Определяемый компонент |
Диапазон измерений объёмной доли, % (довзрывоопасной концентрации, % НКПР) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР) |
Метан (СН4) |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
+(0,11 %+0,05^С*) (±(2,5 % НКПР ■0,05^С*)) |
Пропан (СзН8) |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
+(0,03 %+0,05^С*) (± (1,5 % НКПР ■0,05^С*)) |
Бутан (С4Н10) (н-бутан) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
+0,056 % (+4 % НКПР) |
Гексан (СбН14) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
+0,04 % (+4 % НКПР) |
Пентан (С5Н12) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
+0,05 % (+4 % НКПР) |
Метанол (СНзОН) |
от 0 до 3 % (от 0 до 50 % НКПР) |
+0,24 % (+4 % НКПР) |
Изобутан (и-С4Н1о) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
+0,05 % (+4% НКПР) |
Пропилен (СзНб) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
+0,08 % (+4% НКПР) |
Этан (СзНб) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
+0,10 % (+4% НКПР) |
Определяемый компонент |
Диапазон измерений объёмной доли, % (довзрывоопасной концентрации, % НКПР) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР) |
Циклопентан (С5Н10) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
■0,06 % (±4% НКПР) |
Гептан (C7H16) |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,04 % (±4% НКПР) |
С* - измеренное значение объёмной доли определяемого компонента, % (% НКПР);
|
Таблица 5 - Метрологические характеристики ИК СКЗ с газоанализатором ОПТИМУС
с оптическим инф |
ракрасным сенсором ИК (ПГО) | ||||
Определяемый компонент |
Диапазон измерений |
Пределы допускаем абсолютной пог |
ой основной решности |
Пределы допускаемой основной относительной погрешности, % | |
довзрывоопас-ной концентрации, % НКПР |
объёмной доли, % |
довзрывоопасной концентрации, % НКПР |
объёмной доли, % | ||
Метан (СН4) |
от 0 до 100 |
от 0 до 4,4 |
±3 |
±0,13 |
- |
Пропан (СзН8) |
от 0 до 100 |
от 0 до 1,7 |
±3 |
±0,05 |
- |
Диоксид углерода(СО2) |
- |
от 0 до 2 |
- |
±0,10 |
- |
Диоксид углерода (СО2) |
- |
от 0 до 5 включ. |
- |
±0,10 |
- |
- |
св. 5 до 15 |
- |
- |
±2 | |
Метанол (СН3ОН) |
от 0 до 50 |
от 0 до 3,0 |
±5 |
±0,30 |
- |
Гексан (СбН14) |
от 0 до 50 |
от 0 до 0,5 |
±5 |
±0,05 |
- |
Этан (С2Н6) |
от 0 до 50 |
от 0 до 1,2 |
±5 |
±0,12 |
- |
Бензол (СбНб) |
от 0 до 50 |
от 0 до 0,6 |
±5 |
±0,06 |
- |
Этилен (С2Н4) |
от 0 до 50 |
от 0 до 1,15 |
±3 |
±0,07 |
- |
Пентан (С5Н12) (н-пентан) |
от 0 до 50 |
от 0 до 0,55 |
±3 |
±0,03 |
- |
Бутан (С4Н10) (н-бутан) |
от 0 до 50 |
от 0 до 0,70 |
±3 |
±0,04 |
- |
Пары нефтепродуктов |
от 0 до 50 |
- |
±5 |
- |
- |
Продолжение таблицы 5
Определяемый компонент
Диапазон измерений |
Пределы допускаем абсолютной пог |
ой основной решности | |
довзрывоопас-ной концентрации, % НКПР |
объёмной доли, % |
довзрывоопасной концентрации, % НКПР |
объёмной доли, % |
Пределы допускаемой основной относительной погрешности, %
-
1 Значения НКПР в соответствии с 1ОСТ 31610.20-1-2020.
-
2 Пределы допускаемой основной погрешности ИК с газоанализаторами нормированы для смесей, содержащих только один горючий компонент.
-
3 Пары нефтепродуктов - градуировка газоанализаторов ОПТИМУС ИК (нефтепродукты от 0 до 50 % НКПР) осуществляется изготовителем на один из определяемых компонентов:
-
- бензин неэтилированный по 1ОСТ Р 51866-2002,
-
- топливо дизельное по 1ОСТ 305-2013,
-
- керосин по 1ОСТ Р 52050-2006,
-
- уайт-спирит по 1ОСТ 3134-78,
-
- топливо для реактивных двигателей по 1ОСТ 10227-86,
-
- бензин автомобильный по техническому регламенту "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту",
-
- бензин авиационный по 1ОСТ 1012-2013.
-
4 Диапазон измерений объёмной доли метанола (СН3ОН) для ИК с газоанализаторами, изготовленными до 2023 г., от 0 до 2,75 %; пределы допускаемой основной абсолютной погрешности +5 % НКПР (+0,28 %).
Таблица 6 - Метрологические характеристики ИК СКЗ с газоанализатором ОПТИМУС с электрохимическим сенсором ЭХ (П1 'Э)
Определяемый компонент |
Диапазон измерений объёмной доли (массовой концентрации), млн-1, % (мг/м3) |
Пределы допускаемой основной погрешности | |
абсолютной, млн-1, % (мг/м3) |
относительной,% | ||
Сероводород (H2S) |
от 0 до 7,1 млн-1 (от 0 до 10 мг/м3) |
+1,0 млн-1 (+1,4 мг/м3) |
- |
Сероводород (H2S) |
от 0 до 20 млн-1 (от 0 до 28,3 мг/м3) |
+2,0 млн-1 (+2,8 мг/м3) |
- |
Сероводород (H2S) |
от 0 до 50 млн-1 (от 0 до 70,7 мг/м3) |
+3,0 млн-1 (±4,3 мг/м3) |
- |
Сероводород (H2S) |
от 0 до 100 млн-1 (от 0 до 141,3 мг/м3) |
+5,0 млн-1 (+7,1 мг/м3) |
- |
Оксид углерода (CO) |
от 0 до 17 млн-1 включ. (от 0 до 20 мг/м3 включ.) |
+4,3 млн-1 (+5,0 мг/м3) |
- |
св. 17 до 100 млн-1 (св. 20 до 116,2 мг/м3) |
±(0,07•Свх*+3,11) млн-1 (±(0,07•Свх*+3,6) мг/м3) |
- | |
Кислород (O2) |
от 0 до 30 % |
±(0,2+0,04^Свх*) % |
- |
Водород (H2) |
от 0 до 2 % |
±(0,2+0,04^Свх*) % |
- |
Определяемый компонент |
Диапазон измерений объёмной доли (массовой концентрации), млн-1, % (мг/м3) |
Пределы допускаемой основной погрешности | |
абсолютной, млн-1, % (мг/м3) |
относительной,% | ||
Аммиак (NH3) |
от 0 до 28 млн-1 включ. (от 0 до 20 мг/м3 включ.) |
+4,2 млн-1 (±3,0 мг/м3) |
- |
св. 28 до 99 млн-1 (св. 20 до 70 мг/м3) |
- |
±15 % | |
Аммиак (NH3) |
от 0 до 99 млн-1 включ. (от 0 до 70 мг/м3 включ.) |
±10 млн-1 (±7,0 мг/м3) |
- |
св. 99 до 707 млн-1 (св. 70 до 500 мг/м3) |
- |
±10 % | |
Метанол (CH3OH) |
от 0 до 11,2 млн-1 включ. (от 0 до 15 мг/м3 включ.) |
±2,2 млн-1 (±3 мг/м3) |
- |
св. 11,2 до 100 млн-1 (св. 15 до 133 мг/м3) |
- |
±20 % | |
Метилмеркаптан (CHзSН) |
от 0 до 0,4 млн-1 включ. (от 0 до 0,8 мг/м3 включ.) |
±0,1 млн-1 (±0,2 мг/м3) |
- |
св. 0,4 до 4,0 млн-1 (св. 0,8 до 8,0 мг/м3) |
- |
±25 % | |
Этилмеркаптан (C2H5SH) |
от 0 до 0,4 млн-1 включ. (от 0 до 0,8 мг/м3 включ.) |
±0,1 млн-1 (±0,2 мг/м3) |
- |
св. 0,4 до 4,0 млн-1 (св. 0,8 до 8,0 мг/м3) |
- |
±25 % |
Пределы допускаемой относительной погрешности для сероводорода (Н2S) в точке ПДК (10 мг/м3) для диапазона от 0 до 10 мг/м3 не превышают ±35 % в диапазоне температур от 0 °С до +50 °С, отн. влажности от 20 % до 98 %, и соответствуют требованиям к измерениям, изложенным в п. 4.43 Постановления Правительства РФ от 16 ноября 2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
*Свх - значение объёмной доли (массовой концентрации) определяемого компонента в газовой смеси, подаваемой на вход газоанализатора, млн-1, % (мг/м3)
Таблица 7 - Метрологические характеристики ИК СКЗ с газоанализаторами ОГС-ПГП
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
довзрывоопасной концентрации, % НКПР |
объемной доли, % |
абсолютной, % НКПР (%) |
относительной, % | |
Метан (СН4) |
от 0 до 50 включ. |
от 0 до 2,2 включ. |
±5 % НКПР (объёмная доля метана 0,22 %) |
- |
св. 50 до 100 |
св. 2,2 до 4,4 |
- |
±10 % | |
Пропан (С3Н8) |
от 0 до 50 включ. |
от 0 до 0,85 включ. |
±5 % НКПР (объёмная доля пропана 0,085 %) |
- |
св. 50 до 100 |
св. 0,85 до 1,7 |
- |
±10 % |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
довзрывоопасной концентрации, % НКПР |
объемной доли, % |
абсолютной, % НКПР (%) |
относительной, % | |
Бутан (С4Н10) |
от 0 до 50 |
от 0 до 0,7 |
■ 5 % НКПР (объёмная доля бутана 0,07 %) |
- |
Изобутан (И-С4Н10) |
от 0 до 50 |
от 0 до 0,65 |
±5 % НКПР (объёмная доля изобутана 0,065 %) | |
Пентан (С5Н12) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР (объёмная доля пентана 0,055 %) |
- |
Циклопентан (С5Н10) |
от 0 до 50 |
от 0 до 0,7 |
±5 % НКПР (объёмная доля циклопентана 0,07 %) |
- |
Гексан (С6Н14) |
от 0 до 50 |
от 0 до 0,5 |
±5 % НКПР (объёмная доля гексана 0,05 %) |
- |
Пропилен (С3Н6) |
от 0 до 50 |
от 0 до 1,0 |
±5 % НКПР (объёмная доля пропилена 0,1 %) |
- |
Гептан (С7Н16) |
от 0 до 50 |
от 0 до 0,425 |
±5 % НКПР (объемная доля гептана 0,042 %) |
- |
Пары нефтепродуктов |
от 0 до 50 % НКПР |
- |
±5 % НКПР |
- |
-
1 Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.
-
2 Пары нефтепродуктов - градуировка газоанализаторов ОГС-ПГП -НП нефтепродукты (нефтепродукты 0-50 % НКПР) осуществляется изготовителем на один из определяемых компонентов:
-
- бензин неэтилированный по ГОСТ Р 51866-2002,
-
- топливо дизельное по ГОСТ 305-2013,
-
- керосин по ГОСТ Р 52050-2006,
-
- уайт-спирит по ГОСТ 3134-78,
-
- топливо для реактивных двигателей по ГОСТ 10227-86,
-
- бензин автомобильный по техническому регламенту "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту",
-
- бензин авиационный по ГОСТ 1012-2013.
-
3 Нормальные условия измерений:
-
- диапазон температуры окружающей среды от +15 oC до +25 oC;
-
- диапазон относительной влажности окружающей среды от 30 % до 80 %;
-
- диапазон атмосферного давления от 97,3 до 105,3 кПа.
-
4 Диапазон показаний довзрывоопасных концентраций горючих газов и паров горючих жидкостей для выходных аналогового и цифрового сигнала по протоколу MODBUS RTU составляет от 0 до 100 % НКПР.
Таблица 8 - Пределы допускаемой дополнительной погрешности СКЗ по измерительным каналам
Наименование ПИП |
Пределы допускаемой дополнительной погрешности, в долях от пределов допускаемой основной погрешности | |||
от изменения температуры, на каждые 10°С |
от изменения относительной влажности, на каждые 10 % |
от изменения напряжения питания |
от изменения атмосферного давления | |
1 |
2 |
3 |
4 |
5 |
Газоанализаторы оптические стационарные ОГС-ПГП/М |
±0,2 в диапазоне от -60 °С до +90 °С |
±0,2 в диапазоне от 20 % до 95 % (без образования конденсата) |
±0,2 в пределах от 18 до 32 В |
- |
Газоанализаторы ОПТИМУС |
±0,5 в диапазоне от -60 °С до +90 °С (для оптического инфракрасного сенсора ИК (ПГО)) |
±0,3 в диапазоне от 20 % до 98 % (без образования конденсата) | ||
±0,8 в диапазоне от -40 °С до +60 °С (для электрохического сенсора ЭХ (ПГЭ)) | ||||
Газоанализаторы оптические стационарные ОГС-ПГП и газоанализа-торы многоканальные оптические стационарные взрывозащищённые СГС-ПГП |
±0,2 в диапазоне от -60 °С до +85 °С |
±0,5 в диапазоне от 0 % до 95 % (при температуре 35 °С) |
- |
±0,5 в диапазоне от 84 до 106,7 кПа, на каждые 3,3 кПа |
Таблица 9 - Основные технические
ШКУЗ-ПГП
Наименование характеристики |
Значение |
Количество входных сигналов, не более: - токовый (от 4 до 20 мА) |
150 |
- дискретный (сухой контакт) |
120 |
- цифровой Количество выходных сигналов, не более: |
150 |
- дискретный (сухой контакт) |
120 |
- цифровой |
3 |
Выходной сигнал: цифровой |
RS-485 Modbus® |
RTU, Ethernet | |
дискретный (сухой контакт): - напряжение постоянного тока, В |
24 |
- напряжение переменного тока, В |
220 |
- постоянный ток, А |
6 |
- переменный ток, А |
6 |
Параметры электрического питания: - напряжение питания от сети переменного тока, В |
220±22 |
- частота, Гц |
50±2 |
- встроенный ИБП постоянного тока, В |
24 |
Потребляемая мощность, Вт, не более |
2000 |
Габаритные размеры, мм, не более: - ширина |
800 |
- глубина |
800 |
- высота |
2000 |
Масса, кг, не более |
200 |
Условия эксплуатации:
|
от +5 до +40 |
не более |
95 |
Таблица 10 - Показатели надёжности ШКУЗ-ПГП
Наименование характеристики |
Значение |
Средняя наработка на отказ, ч |
30000 |
Средний срок службы, лет |
10 |
Таблица 11 - Основные технические характеристики ПИП___________
__________________Наименование ПИП Газоанализаторы
ОГС-ПГП/М
Технические характеристики ПИП
Диапазон напряжения питания, В_____________
Габаритные размеры (длина/высота/ширина), мм, не более
Масса, кг, не более
исполнение
ОГС-ПГП/М-Х1-Х2
от 18 до 32
286/183/106
исполнение ОГС-ПГП/М-Х1-Х2-И
от 18 до 32
305/127/127
Газоанализаторы
ОПТИМУС
от 18 до 32
-) для исполнения с 3-мя вводными отверстиями 310/130/150;
-) для исполнения с 5-ю вводными отверстиями 330/135/160
-) для исполнения
в алюминиевом корпусе
3,5 |
3,0 |
с 3-мя вводными |
в стальном корпусе |
отверстиями: 2,5 |

(в корпусе из алюминиевого сплава) 4,2 (в корпусе из нержавеющей стали).
-) для исполнения с 5-ю вводными отверстиями: 3,0 (в корпусе из алюминиевого сплава) 5,0 (в корпусе из нержавеющей стали).
Газоанализаторы оптические стационарные ОГС-ПГП и газоанализаторы многоканальные оптические стационарные взрывозащищённые СГС-____ПГП 5
от 18 до 32
ОГС-ПГП:
350/220/160
УП-ПГП:
266/132/482
ОГС-ПГП: 3,0
УП-ПГП: 4,0
1 |
2 |
3 |
4 |
5 |
Условия эксплуатации: - температура | ||||
окружающего воздуха, °С |
от -60 до +90 |
от -60 до +90 |
ОГС-ПГП: | |
(для оптического |
от -60 до +85 | |||
инфракрасного |
УП-ПГП: | |||
сенсора ИК (ПГО)); от -40 до +60 (для электрохимического сенсора ЭХ (ПГЭ)) |
от -10 до +45 | |||
- относительная | ||||
влажность (без образования конденсата), | ||||
% |
от 20 до 95 |
от 20 до 98 |
не более 95 | |
- атмосферное давление, | ||||
кПа |
от 80 до 120 |
от 80 до 120 |
от 84 до 106,7 | |
Нормальные условия измерений: - температура | ||||
окружающего воздуха, °С |
от +15 до +25 |
от +15 до +25 |
от +15 до +25 | |
- относительная | ||||
влажность окружающего | ||||
воздуха, % |
от 30 до 80 |
от 30 до 80 |
от 30 до 80 | |
- атмосферное давление, | ||||
кПа |
от 84,4 до 106,0 |
от 84,4 до 106,0 |
от 97,3 до 105,3 | |
- напряжение питания | ||||
постоянного тока, В |
от 22 до 26 |
- |
от 22 до 26 |
наносится на информационную табличку, закрепленную на свободное место внутри корпуса и (или) внутреннюю сторону дверцы ШКУЗ-ПГП, способом по технологии «Алюмофото», прямой печати на алюминиевой пластине, лазерной гравировки на стальной пластине или альтернативным способом.
Комплектность средства измеренийТаблица 12 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Система контроля загазованности |
Спутник |
1 шт. |
Руководство по эксплуатации |
ПДАР.424321.001РЭ |
1 экз. |
Паспорт |
ПДАР.424321.001ПС |
1 экз. |
* Вариант исполнения - согласно опросному листу. |
приведены в разделе 1.4 «Устройство и работа» документа ПДАР.424321.001РЭ «Системы контроля загазованности Спутник. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.43);
Приказ Росстандарта от 31 декабря 2020 г. № 2315» Об утверждении государственной содержания компонентов в газовых
поверочной схемы для средств измерений и газоконденсатных средах»;
ПДАР.424321.001ТУ Системы контроля условия
загазованности Спутник. Технические
Правообладательответственностью
«Пожгазприбор»
Общество с ограниченной
(ООО «Пожгазприбор»)
ИНН 7811487042
Юридический адрес: 192019, г. Санкт-Петербург, наб. Обводного канала, д. 24А Телефон: + 7 (812) 309-58-87
E-mail: info@pozhgazpribor.ru
Изготовительответственностью
«Пожгазприбор»
Общество с ограниченной
(ООО «Пожгазприбор»)
ИНН 7811487042
Адрес: 192019, г. Санкт-Петербург, наб. Обводного канала, д. 24А
Телефон: + 7 (812) 309-58-87
E-mail: info@pozhgazpribor.ru
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» марта 2025 г. № 438
Лист № 1
Всего листов 12
Регистрационный № 32716-06
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки спектрометрические МКС-01А «МУЛЬТИРАД»
Назначение средства измеренийУстановки спектрометрические МКС-01А «МУЛЬТИРАД» (далее - «МУЛЬТИРАД») предназначены для измерений в специально приготовленных счетных образцах из проб различных объектов:
- активности альфа-, бета- и гамма-излучающих нуклидов;
- удельной активности альфа-излучающих нуклидов;
- мощности амбиентного эквивалента дозы источников фотонного излучения.
Описание средства измеренийПринцип действия «МУЛЬТИРАД» основан на преобразовании энергии ионизирующихизлучений в электрические импульсы, которые с помощью аналого-цифрового преобразователя (АЦП) преобразуются в цифровой сигнал. Цифровой сигнал в дальнейшем обрабатывается посредством программного обеспечения (далее - ПО) «Прогресс 5», установленного на персональном компьютере (далее - ПК).
В состав «МУЛЬТИРАД» входят:
- альфа-радиометрический тракт «МУЛЬТИРАД-альфа», включающий в себя две модификации:
«МУЛЬТИРАД-АС» (далее - «МУЛЬТИРАД-АС») для измерения активности альфа-излучающих радионуклидов в «тонких» счетных образцах спектрометрическим методом в двух исполнениях (основное исполнение и исполнение 01);
«МУЛЬТИРАД-АР» (далее - «МУЛЬТИРАД-АР») для измерения активности альфа-излучающих радионуклидов в «тонких» и «толстых» счетных образцах радиометрическимметодом;
- бета-спектрометрический тракт «МУЛЬТИРАД-бета» (далее - «МУЛЬТИРАД-бета») для измерения активности бета-излучающих радионуклидов в счетных образцах спектрометрическим методом;
- гамма-спектрометрический тракт «МУЛЬТИРАД-гамма» (далее - «МУЛЬТИРАД-гамма») для измерения активности гамма-излучающих радионуклидов в счетных образцах спектрометрическим методом;
-
- ПК с операционной системой Windows 7 и выше, поддерживающий USB-порты по числу измерительных трактов;
-
- GPS/ГЛОНАСС-приёмник, поддерживающий возможность подключения к ПК (любая модель);
-
- комплект соединительных кабелей;
-
- пакет программ «Прогресс 5».
В состав измерительных трактов входят сцинтилляционные блоки детектирования (кроме «МУЛЬТИРАД-АС» - блок детектирования с полупроводниковым детектором), свинцовые защиты, контрольные (калибровочные) радионуклидные источники, измерительные сосуды и кюветы, вспомогательное оборудование.
GPS/ГЛОНАСС-приемник может быть подключен к ПК для поиска и сравнения возможностью опломбированы документацией
источников ионизирующего излучения с помощью «МУЛЬТИРАД» с картирования точек измерения.
Все технические средства, входящие в состав «МУЛЬТИРАД», от несанкционированного доступа в соответствии с конструкторской АЖНС.412131.001.
Заводской номер наносится типографским способом на специальные таблички из металлизированной самоклеящейся пленки, которые клеятся на системный блок ПК и каждый блок детектирования «МУЛЬТИРАД». Формат нанесения заводского номера: «Зав. № XY 20____г», где X - число от 0 до бесконечности, Y - число от 0 до 9, год выпуска
указывается в полном формате.
Нанесение знака поверки на «МУЛЬТИРАД» не предусмотрено.

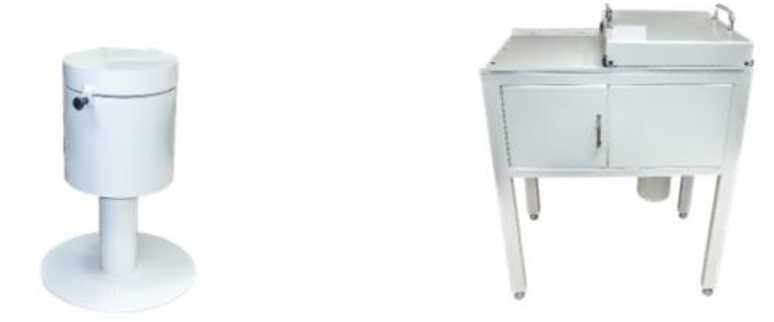

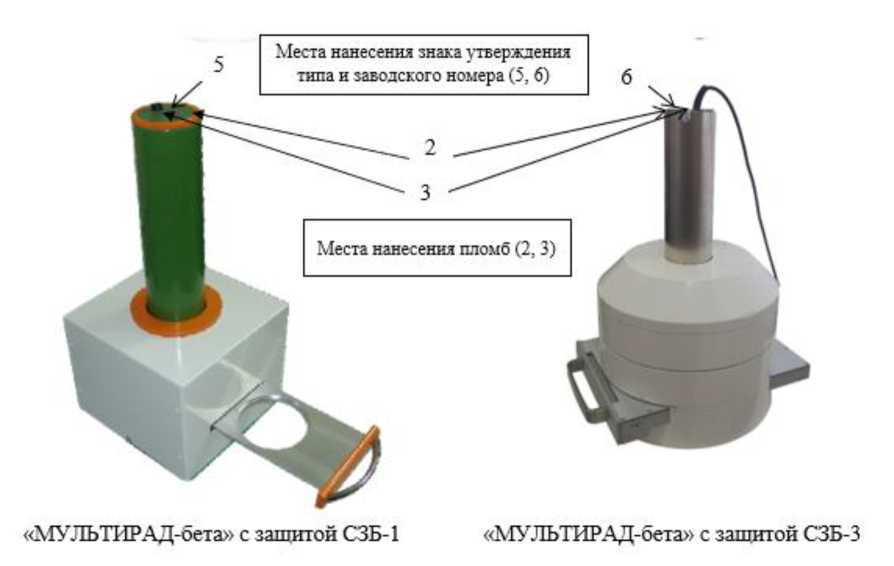

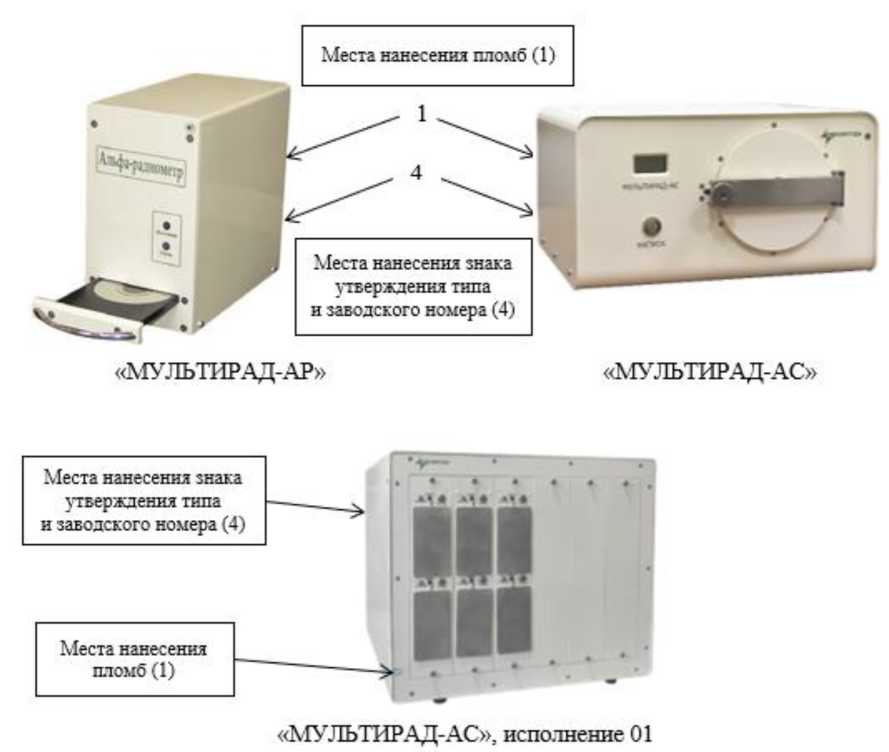

Общий вид «МУЛЬТИРАД» с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1.



«МУЛЬТИРАД-гамма» с защитой СЗГ-2
«МУЛЬТИРАД-гамма» с защитой СЗГ-1
-
1 - пломба на границе крышки и корпуса «МУЛЬТИРАД-АР» и «МУЛЬТИРАД-АС»;
-
2 - пломба на границе крышки и корпуса блока детектирования;
-
3 - пломба, закрывающая отверстия для настройки на блоке детектирования;
-
4 - табличка на задней панели «МУЛЬТИРАД-АР» и «МУЛЬТИРАД-АС»;
5, 6 - табличка на крышке блока детектирования.
У «МУЛЬТИРАД-гамма» блок детектирования (табличка и пломбы на нем) находится внутри защиты.
Рисунок 1 - Общий вид «МУЛЬТИРАД»
Программное обеспечениеПрограммное обеспечение (ПО) позволяет провести обработку и сравнение результатов измерений со значениями предельно-допустимых уровней, приведенных в нормативно-методической документации, а также вести документацию (журналы, отчеты) в электронном виде с возможностью вывода на печать любого документа по усмотрению пользователя. ПО поддерживает возможность получения данных от GPS/ГЛОНАСС-приемника и нанесения результатов замеров на электронную карту местности.
ПО позволяет последовательно выполнять следующие операции:
-
- энергетическая калибровка;
-
- измерение фона;
-
- измерение счетного образца;
-
- создание и вывод отчета.
Структура ПО выражена в системе меню, выполняющих различные функции:
-
- выбор измерительного тракта, на котором оператор собирается работать в данный момент;
-
- выполнение стандартных задач: энергетическая калибровка, измерение фона, измерение счетного образца;
-
- запуск набора спектра измеряемого счетного образца, остановка, очистка спектра;
-
- выполнение операций со спектром (сохранение в виде записи в рабочем журнале или в виде файла на диске, обработка спектра);
-
- отображение записи рабочего журнала с результатами измерений и вывод их в виде отчета;
-
- настройка режимов отображения, сохранения спектра и других опций программы.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«Прогресс 5» |
Номер версии (идентификационный номер) ПО |
V.13.X* |
Цифровой идентификатор ПО |
- |
* Х - метрологически незначимая часть |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон энергии регистрируемого излучения, кэВ: - альфа-излучение «МУЛЬТИРАД-АР» |
от 2000 до 10000 |
«МУЛЬТИРАД-АС» |
от 1000 до 9500 |
- бета-излучение |
от 65 до 3000 |
- гамма-излучение |
от 40 до 3000 |
Диапазон измерений активности (удельной активности)
|
от 9.10-3 до 1^107 |
- «толстый» счетный образец, Бк/кг |
от 1,8^102 до 5,0^107 |
«МУЛЬТИРАД-АС», блок детектирования БДИА-ППД-01А: - «тонкий» счетный образец, Бк |
от 1^10-2 до 5^105 |
блок детектирования БДИБ-70-01А: 40т/’
|
от 0,5 до 1,0^106 |
- при отсутствии других бета-излучающих радионуклидов |
от 0,1 до 1,0^106 |
блок детектирования БДИБ-150-01А 40т/’ - при наличии 40К |
от 5 до 5^104 |
- при отсутствии других бета-излучающих радионуклидов |
от 1 до 5^104 |
Наименование характеристики |
Значение |
- гамма-спектрометрический тракт «МУЛЬТИРАД-гамма», Бк: блок детектирования БДКС-63-01А:
226Ra 232Th 40K блок детектирования БДИГ-150-01А:
226Ra 232Th 40K |
от 3 до 5^107 от 8 до 5^107 от 8 до 5^107 от 40 до 5^107 от 1 до 5^107 от 5 до 5^107 от 5 до 5^107 от 20 до 5^107 |
Диапазон измерений мощности амбиентного эквивалента дозы фотонного излучения Н*(10), мкЗв/ч точечный источник ионизирующего фотонного излучения гамма- спектрометрический тракт «МУЛЬТИРАД-гамма» блок детектирования БДКС-63-01А |
от 0,03 до 60,00 |
Пределы допускаемой основной относительной погрешности измерений активности/удельной активности радионуклидов в исследуемых счетных образцах, % |
±10 |
Пределы допускаемой основной относительной погрешности измерений МАЭД, %:
|
±25 ±(25 % -0,167-Н*(10)), где Н*(10) -измеренное значение МАЭД в мкЗв/ч |
Пределы допускаемой дополнительной погрешности измерений МАЭД относительно показаний в нормальных условиях при изменении температуры на каждые 10 °С, % |
±1 |
Пределы допускаемой дополнительной погрешности измерений МАЭД при воздействии внешнего фонового гамма-излучения с энергией фотонов 662 кэВ, создающего мощность экспозиционной дозы 50 мкР^ч-1, % |
±15 |
Пределы допускаемой дополнительной погрешности измерений МАЭД при воздействии постоянных магнитных полей и (или) переменных полей сетевой частоты напряженностью 400 А/м |
±2 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 86,0 до 106,7 |
Значение
Примечания:
-
1) Диапазоны измерений активности альфа-, бета-, гамма-излучающих нуклидов и удельной активности альфа-излучающих нуклидов определяются следующими величинами:
-
- нижний предел измерений - минимальной измеряемой активностью (далее по тексту -МИА);
-
- максимальным значением измеряемой активности.
-
2) МИА определяется как значение активности радионуклида в счетном образце, при котором статистическая составляющая неопределенности измерений за 1 час составит 50 %. Максимальное значение измеряемой активности определяется техническими характеристиками блока детектирования и параметрами геометрии измерения.
-
3) Для «МУЛЬТИРАД-гамма» максимальное значение измеряемой активности может быть увеличено за счет увеличения расстояния между детектором и источником ионизирующего излучения (A^R2, где R - расстояние между источником и детектором).
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение, В |
от 176 до 253 |
- частота, Гц |
от 49,5 до 50,5 |
Питание измерительного тракта от источника постоянного тока, В |
от 4,25 до 5,5 |
Потребляемая мощность, В-А, не более: - одним автономно функционирующим измерительным трактом (с ПК) |
400 |
- одним автономно функционирующим измерительным трактом (без ПК) |
0,5 |
Габаритные размеры, мм, не более: - альфа-радиометрический тракт «МУЛЬТИРАД-альфа»: «МУЛЬТИРАД-АР» с блоком детектирования БДКА-70-01А | |
- длина |
125 |
- ширина |
250 |
- высота |
220 |
«МУЛЬТИРАД-АС» с блоком детектирования БДИА-ППД-01А (основное исп.) | |
- длина |
350 |
- ширина |
365 |
- высота |
200 |
«МУЛЬТИРАД-АС» с блоками детектирования БДИА-ППД-01А (исп. 01) | |
- длина |
600 |
- ширина |
700 |
- высота |
500 |
- бета-спектрометрический тракт «МУЛЬТИРАД-бета» блок детектирования БДИБ-70-01А | |
- диаметр |
95 |
- длина |
315 |
блок детектирования БДИБ-150-01А | |
- диаметр |
185 |
- длина |
400 |
Наименование характеристики |
Значение |
защита свинцовая СЗБ-1 | |
- длина |
210 |
- ширина |
190 |
- высота |
165 |
защита свинцовая СЗБ-3 | |
- длина |
340 |
- ширина |
270 |
- высота |
225 |
- гамма-спектрометрический тракт «МУЛЬТИРАД-гамма» | |
блок детектирования БДКС-63-01А | |
- диаметр |
90 |
- длина |
370 |
блок детектирования БДИГ-150-01А | |
- диаметр |
195 |
- длина |
500 |
защита свинцовая СЗГ-1 | |
- диаметр |
300 |
- высота |
680 |
защита свинцовая СЗГ-2 | |
- длина |
575 |
- ширина |
350 |
- высота |
770 |
Масса, кг, не более: | |
- альфа-радиометрический тракт «МУЛЬТИРАД-альфа» | |
«МУЛЬТИРАД-АР» с блоком детектирования БДКА-70-01А |
3,6 |
«МУЛЬТИРАД-АС» с блоком детектирования БДИА-ППД-01А |
11,3 |
«МУЛЬТИРАД-АС» с блоками детектирования БДИА-ППД-01А (исп. |
55,0 |
01) | |
- бета-спектрометрический тракт «МУЛЬТИРАД-бета» | |
блок детектирования БДИБ-70-01А (с защитой) |
35 |
блок детектирования БДИБ-150-01А (с защитой) |
150 |
- гамма-спектрометрический тракт «МУЛЬТИРАД-гамма» | |
блок детектирования БДКС-63-01А |
2,5 |
блок детектирования БДИГ-150-01А |
15 |
защита свинцовая СЗГ-1 |
200 |
защита свинцовая СЗГ-2 |
180 |
Условия эксплуатации:
°С, %, не более
|
от +10 до +40 75 от 66,0 до 106,7 1,8^10-12 (25) 40 |
Значение
Примечания:
-
1) «МУЛЬТИРАД» в процессе эксплуатации не должен подвергаться ударным вибрациям.
-
2) В процессе эксплуатации «МУЛЬТИРАД-гамма» с блоком детектирования БДКС-63-01А при измерении МАЭД устойчив к ударным воздействиям с длительностью ударного импульса в пределах (6 - 50) мс с частотой - (4 - 180) ударов в минуту. Общее число ударов 1000±10, максимальное ускорение удара - 49,0 м/с2.
наносится типографским способом на специальные таблички из металлизированной самоклеящейся пленки, которые клеятся на системный блок ПК и каждый блок детектирования «МУЛЬТИРАД»;
типографским способом на титульные листы руководств по эксплуатации АЖНС.412131.001-01РЭ, АЖНС.412131.001-02РЭ, АЖНС.412131.001-03РЭ,
АЖНС.412131.001-04РЭ, АЖНС.412131.001-05РЭ и паспортов АЖНС.412131.001-01ПС, АЖНС.412131.001-02ПС, АЖНС.412131.001-03ПС, АЖНС.412131.001-04ПС,
АЖНС.412131.001-05ПС.
Комплектность средства измеренийТаблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Приме чание |
Альфа-радиометрический тракт «МУЛЬТИРАД-альфа» «МУЛЬТИРАД-АР»: - БДКА-70-01А сцинтилляционный блок на основе ZnS диаметром 70 мм со встроенной защитой; |
АЖНС.412131.001-03 |
1 | |
- измерительная кювета диаметром 70 мм; |
2) | ||
- источник радионуклидный контрольный; |
1 | ||
- пленка защитная; |
2) | ||
- основание; |
2) | ||
- держатель пленки; |
2) | ||
- кювета с отверстием; |
1 | ||
- подложка для тонких источников |
2) | ||
«МУЛЬТИРАД-АС» основное исполнение - встроенный блок детектирования БДИА-ППД-01А |
АЖНС.412131.001-04 |
1 | |
- вакуумный насос; |
1 | ||
- кабель питания; |
1 | ||
- кабель связи с ПК; |
1 | ||
- вакуумный шланг; |
1 | ||
- комплект металлических дисков; |
2) | ||
- источник радионуклидный контрольный альфа-излучения; |
- |
1 | |
- электролитическая ячейка |
- |
2) |
Наименование |
Обозначение |
Количество |
Приме чание |
«МУЛЬТИРАД-АС» исполнение 01 - встроенные блоки детектирования БДИА-ППД-01А |
^КНС.412131.001-05 |
1-12 |
1) |
- вакуумный насос; |
1 | ||
- кабель питания; |
1 | ||
- кабель связи с ПК; |
1 | ||
|
1 |
2) | |
- источник радионуклидный контрольный альфа-излучения |
1 | ||
Бета-спектрометрический тракт «МУЛЬТИРАД-бета»: - БДИБ-70-01А - блок детектирования |
^КНС.412131.001-01 | ||
сцинтилляционный; |
- |
1) | |
|
- |
2) | |
сцинтилляционный; |
1) | ||
|
1 |
2) | |
- устройство для подготовки счетных образцов; |
2) | ||
- кювета измерительная; |
2) | ||
Гамма-спектрометрический тракт «МУЛЬТИРАД-гамма»: |
^КНС.412131.001-02 | ||
|
- |
1) | |
с размерами (диаметр/высота) (150 100) мм; |
- |
1) | |
- защита свинцовая СЗГ -1; |
- |
2) | |
|
- |
2) 4) | |
137Cs+40K или 22Na; |
- |
1 | |
- сосуд Маринелли - 1 л; |
- |
5 | |
|
- |
5 | |
измерений радона |
- |
2) | |
ПК не менее 6 USB-портов с принтером |
- |
2) | |
Сетевой фильтр-стабилизатор напряжения |
- |
2) | |
GPS/ГЛОНАСС-приемник, поддерживающий возможность подключения к ПК (любая модель) |
- |
2) | |
Комплект соединительных кабелей |
- |
1 | |
Пакет программ «Прогресс 5» на жестком диске ПК |
- |
2) 5) | |
Программное обеспечение спектрометрических и радиометрических измерительных комплексов Прогресс 5. Руководство оператора |
1 | ||
Транспортная упаковка «МУЛЬТИРАД» |
^КНС.412131.001ПЕ |
1 |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Приме чание |
Руководство по эксплуатации «МУЛЬТИРАД-АР» |
АЖНС.412131.001-03РЭ |
1 |
3) |
Руководство по эксплуатации «МУЛЬТИРАД-АС» основное исполнение |
АЖНС.412131.001-04РЭ |
1 |
3) |
Руководство по эксплуатации «МУЛЬТИРАД-АС» исполнение 01 |
АЖНС.412131.001-05РЭ |
1 |
3) |
Руководство по эксплуатации «МУЛЬТИРАД-бета» |
АЖНС.412131.001-01РЭ |
1 |
3) |
Руководство по эксплуатации «МУЛЬТИРАД-гамма» |
АЖНС.412131.001-02РЭ |
1 |
3) |
Паспорт «МУЛЬТИРАД-АР» |
АЖНС.412131.001-03ПС |
1 |
3) |
Паспорт «МУЛЬТИРАД-АС» основное исп. |
АЖНС.412131.001-04ПС |
1 |
3) |
Паспорт «МУЛЬТИРАД-АС» исполнение 01 |
АЖНС.412131.001-05ПС |
1 |
3) |
Паспорт «МУЛЬТИРАД-бета» |
АЖНС.412131.001-01ПС |
1 |
3) |
Паспорт «МУЛЬТИРАД-гамма» |
АЖНС.412131.001-02ПС |
1 |
3) |
Паспорта на источники контрольные |
- | ||
Методики измерений |
- |
2) | |
Примечания:
|
Методика измерений суммарной альфа-активности радионуклидов в счетных образцах с использованием сцинтилляционного альфа-радиометра с программным обеспечением «ПРОГРЕСС». Свидетельство об аттестации
№ 356-RA.RU.311243-2017/400.153-528 от 15.06.2017, рег. № ФР.1.40.2017.28088
Сцинтилляционный бета-спектрометр с программным обеспечением «ПРОГРЕСС». Методика измерения активности радионуклидов. Свидетельство
об аттестации
№ 40152.4Д362/01.00294-2010 от 30.05.2014, рег. № ФР.1.40.2014.18552
использованием
Методика сцинтилляционного Свидетельство об рег. № ФР.1.40.2017.25774
измерений активности радионуклидов с
гамма-спектрометра с программным обеспечением «Прогресс». аттестации № 40151.16397/RA.RU.311243-2015 от 05.09.2016,
Методика измерений удельной суммарной активности альфа- и удельной суммарной активности бета-излучающих радионуклидов в пробах технологических и природных водных сред, пробах воды с высоким солесодержанием и кубовых остатков с использованием установки спектрометрической МКС-01А «МУЛЬТИРАД» (методика радиационного контроля)». Свидетельство об аттестации № 00000225.12.21-30058-13,
рег. № ФР.1.38.2022.42532
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 декабря 2020 г. № 2314 «Об утверждении Государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы ввоздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуальногоэквивалентов дозы и потока энергии рентгеновского и гамма-излучений»;
ГОСТ 8.033-2023 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников;
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов;
Общие технические условия;
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров;
ГОСТ 27173-86 Блоки и устройства детектирования ионизирующих излучений спектрометрические. Общие технические условия;
ТУ 4362-006-18615825-2006 Установка спектрометрическая МКС-01А «МУЛЬТИРАД». Технические условия с изменением № 10.
ИзготовительОбщество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»)
ИНН 7735092057
Адрес: 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 15
Почтовый адрес: 124460, г. Москва, а/я 120
Тел.: + 7 (495) 777-13-59, факс: +7 (495) 777-13-58
E-mail: info@amplituda.ru
Web-сайт: www.amplituda.ru
Испытательные центрыФедеральное государственное унитарное предприятие «Всероссийский научно- исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс + 7 (495) 526-63-63
E-mail office@vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-2013.
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 141570, Московская обл., р-н Солнечногорский, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 24
Телефон: +7 (495) 546-45-00
Факс: +7 (495) 546-45-01
E-mail: info.mdl@rostest.ru
Web-сайт: http://www.rostest.ru/
Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.
