№447 от 05.03.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 654977
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 447 от 05.03.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
05 марта 2025 г.
447
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
4. Контроль за исполнением настоящего приказа оставляю за собой.
f >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель руководителя
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\_________________________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
от « 05 »
и метрологии
м^та
2025 г. № _5
Сведения об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
№ п/п
1
1.
Наименование типа
Преобразователи плотности
Обозначение типа
3
КТМ
СКАЛЯРИС
|
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
|
4 |
5 |
6 |
|
КТМ |
90664-23 |
Общество с |
|
СКАЛЯРИ |
ограниченной | |
|
С 025 зав. |
ответственностью | |
|
№071.025.0 |
«НПП | |
|
001, КТМ |
КуйбышевТелеком- | |
|
СКАЛЯРИ |
Метрология» (ООО | |
|
С зав. |
«НПП | |
|
№071.050.0 |
КуйбышевТелеком- | |
|
003 |
Метрология»), Самарская обл., пгт. Волжский |
Отменяемая методика поверки
7
МП 208
020-2023
Действие методики поверки сохраняется
изменением
№1
Устанавливаемая методика
поверки
Добавляемый изготовитель
10
МП 208-0202023 с
Дата утверждения акта испытаний
11
17.07.
2024
Заявитель
Юридическое лицо, проводившее испытания
12
Общество с ограниченной ответственнос тью «НПП КуйбышевТел еком-Метрология» (ООО «НПП КуйбышевТел еком-Метрология»), Самарская обл., пгт. Волжский
13 ФГБУ «ВНИИМС», г. Москва
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» марта 2025 г. № 447
Лист № 1
Всего листов 8
Регистрационный № 90664-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи плотности КТМ СКАЛЯРИС
Назначение средства измеренийпреобразователи) с возможностью
Преобразователи плотности КТМ СКАЛЯРИС (далее -предназначены для измерений плотности и температуры жидкости индикации массового расхода, массы, объёмного расхода, объёма жидкости и газа.
Описание средства измеренийПринцип действия преобразователей плотности КТМ СКАЛЯРИС при измерениях плотности основан на измерении резонансной частоты колебания чувствительных элементов преобразователя, зависящей от плотности заполняющей их жидкости. Принцип действия преобразователей при измерениях температуры основан на измерении электрического сопротивления, зависящего от температуры рабочей среды внутри трубок измерительных.
Конструктивно преобразователи состоят из следующих составных частей:
-
- корпуса измерительного;
-
- блока обработки информации (далее - БОИ КТМ-1);
-
- модуля выносного (опционально).
Корпус измерительный преобразователя предназначен для непосредственного измерения плотности рабочей среды и температуры измерительных трубок. Представляет собой две параллельно расположенные трубки, объединённые у основания стягивающими пластинами. Концы трубок измерительных приварены к коллектору. На трубках измерительных установлены катушки измерительные, катушка возбуждающая и термопреобразователь сопротивления. Трубки измерительные защищены герметичным защитным кожухом.
Для монтажа преобразователя с трубопроводом, на корпусе измерительном предусмотрены фланцы.
БОИ предназначен для управления работой корпуса измерительного, приёма и обработки данных, полученных от корпуса измерительного и подключённых к БОИ дополнительных внешних устройств (датчик давления), определения плотности рабочей среды, хранения показаний преобразователя журналов событий, ошибок, отметок времени.
БОИ контролирует уровень входного напряжения питания.
БОИ обеспечивает сохранность информации при перебоях в сети электропитания и ошибках передачи в каналах связи. Аппаратура приёма-передачи информации осуществляет накопление данных в случае наличия ошибок передачи в каналах связи с последующим повторным обменом информации. Реализована функция проверки правильности приёма информации.
БОИ выполнен в виде обособленного модуля.
БОИ, в своём составе может содержать следующие, предназначенные для связи с компьютером, стандартизированной системой управления процессом (SCADA) и другими подключёнными к нему устройствами, интерфейсы:
-
- вход аналоговый для датчика давления для динамической компенсации показаний прибора при изменении давления среды (токовая петля с поддержкой HART);
-
- выход частотный/импульсный для выдачи значений плотности, расхода, температуры и давления среды (при наличии соответствующих датчиков, установленных на узле учёта), периода колебаний измерительных трубок;
-
- выход цифровой RS-485 с поддержкой Modbus RTU для выдачи значений плотности, расхода и температуры среды;
-
- выход аналоговый конфигурируемый (токовая петля (4 - 20) мА с поддержкой HART) для выдачи значений плотности, расхода, температуры и давления (при наличии соответствующих датчиков, установленных на узле учёта);
-
- выход цифровой Ethernet с поддержкой Modbus TCP для выдачи значений плотности, расхода, температуры и давления среды (при наличии соответствующих датчиков, установленных на узле учёта). Цифровой выход может также использоваться для настройки и конфигурирования преобразователя с помощью персонального компьютера;
-
- выход цифровой RS-485 с поддержкой Modbus RTU и Modbus ASCII для подключения дисплея БОИ.

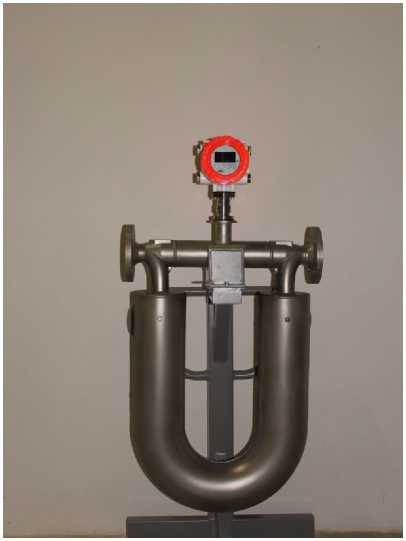

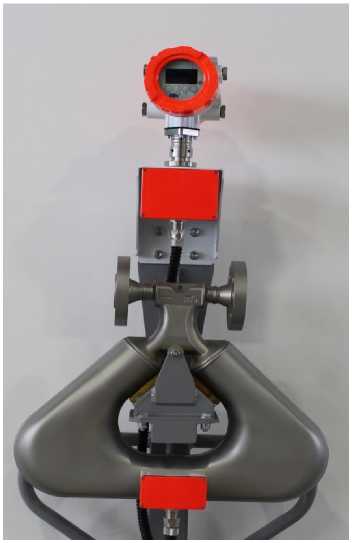

Внешний вид преобразователя представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей плотности КТМ СКАЛЯРИС
Взаимодействие оператора с БОИ и обмен информацией происходит по каналу ввода вывода, через комплект кабелей соединительных.
Индикаторы световые БОИ отображают состояние преобразователя, отклики команд и состояние рабочих процессов.
В состав может входить модуль выносной для удалённой индикации показаний, доступа к показаниям, и передачи показаний по различным интерфейсам.
Модуль выносной обеспечивает взаимодействие оператора с преобразователем на расстоянии, обеспечивая:
-
- считывание информации с блока обработки информации;
-
- визуальное представление на дисплее информации о значениях измеряемых параметров, состоянии преобразователя;
учёта значений измеряемых и
-
- передачу на верхний уровень системы
вычисляемых преобразователем параметров;
-
- управление работой преобразователя;
-
- хранение собственной конфигурации;
-
- самодиагностику состояния внутренних узлов.

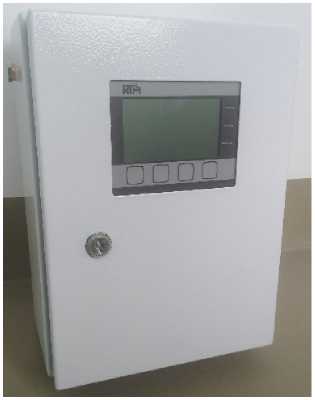

Рисунок 2 - Модуль выносной преобразователей плотности КТМ СКАЛЯРИС
Знак поверки на СИ не наносится.
Знак утверждения типа и заводской номер, состоящий из 10 цифр, наносятся на маркировочную табличку, закрепляемую на корпусе БОИ. Расположение маркировочной таблички на БОИ показано на рисунке 3.
ООО "НПП КуйбыиевТелеком-Метралогия" Преобразователь плотности КТМ СКАЛЯРИС
Модель КТМ СКАЛЯРИС 025-1Ч1-221-Р1-10-0-(1 Зав. Na
Дата еып.
Токр.среды ипит Wmax
1Exdbe[j3Ga]IIBT6GbX ЕАЭС RU C-RLJ АА87.В.008в1/21
ООО «НАКИО ЦСВЭ»
071.025.0001 01/2023 -4О...-^6О
»С
IP66/IP68
12-30 В
15
Внимание!
Перед монтажом прочитайте руководство по эксплуатации.
Блок обработки информации
Модель КТМ СКАЛЯРИС 1-01-10-0_______
Зав.№ 07.21,025 0001________________
Дата вып. 01/2023 Масса 8.5 кг Импульс фактор юоо______имп/л

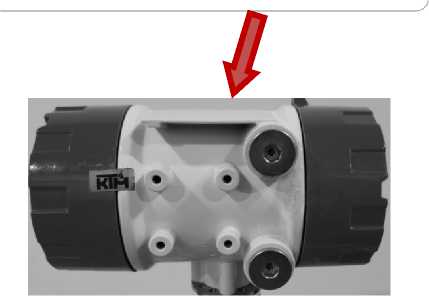

Рисунок 3 - Маркировочная табличка и её расположение на БОИ
Программное обеспечение (далее - ПО) преобразователя является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
Внутреннее ПО на основе измеренных данных рассчитывает массу, объём, выводит измеренные и рассчитанные параметры на дисплей и цифровые и аналоговые выходы.
конфигурационных данных предусмотрен двухуровневый «Сервис»), в зависимости
Для обеспечения защиты измерительных и от несанкционированного доступа, в ПО преобразователя разграниченный доступ по паролям («Пользователь», от выполняемых функций и уровня полномочий.
«высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware BOI-6 |
|
Номер версии (идентификационный номер) ПО |
1.х.х |
|
Цифровой идентификатор метрологический значимой части (алгоритм CRC32) |
0XB182A25 |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений плотности рабочей среды, кг/м3 |
от 650 до 2000 | |
|
Пределы допускаемой основной абсолютной погрешности измерений плотности, кг/м3 |
±0,21)’2); ±0,31)’2);±0,5; ±1,0 | |
|
Пределы допускаемой дополнительной4) абсолютной погрешности измерений плотности, вызванные отклонением давления5) рабочей среды на 0,1 МПа, кг/м3 |
±3^10-3 | |
|
Пределы допускаемой дополнительной4) абсолютной погрешности измерений плотности, вызванные отклонением температуры5) на 1 °C, кг/м3 |
±5^10-3 | |
|
Диапазон измерений массового расхода, кг/ч |
КТМ СКАЛЯРИС 025 |
КТМ СКАЛЯРИС 050 |
|
от 65 до 30050 |
от 200 до 91700 | |
|
Пределы допускаемой относительной погрешности измерений массового и объёмного расхода жидкости, массы и объёма жидкости, % |
±1,0 | |
|
Диапазон измерений температуры рабочей среды, °С: | ||
|
- стандартное разнесённое исполнение |
от -60 до +200 | |
|
- высокотемпературное исполнение |
от -10 до +400 | |
|
- стандартное интегральное |
от -60 до +125 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,15+0,002-|t|) | |
|
Примечания:
±(O,2+O,OO5•|t-tк|+O,O03•|P-Pк|) и ±0,3 при условии 0,1<0,005-|1-1к|+0,003-|Р-Рк|, где t -текущая температура, °С, - температура при калибровке, °С, Р - текущее давление, МПа, Рк - давление при калибровке, МПа;
| ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающей среды при эксплуатации, °С |
от -40 до +60 (от -70 с применением устройства обогрева) |
|
Относительная влажность окружающей среды, %, не более |
981) |
|
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 (IEC 60529:2013):
|
IP66/IP67 IP66/IP68 |
|
Наименование характеристики |
Значение |
|
Рабочее давление избыточное, МПа: | |
|
- стандартное исполнение |
от 0 до 10,6 |
|
- для высокого давления |
от 0 до 30 |
|
Выводы и интерфейсы: | |
|
- частотный (сигнал периода времени TPS)/имnульсный выход;
выход токовая петля с поддержкой HART;
RTU и Modbus ASCII;
TCP;
температуры и давления, токовая петля с поддержкой HART | |
|
Маркировка взрывозащиты БОИ |
1Ex db e [ia Ga] IIB T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X |
|
Маркировка взрывозащиты корпуса измерительного |
0Ex ia IIB T6...T1 Ga X 0Ex ia IIC T6...T1 Ga X |
|
Напряжение питания (постоянного тока) 2), В |
от 12 до 32 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Ток аналогового выхода, мА |
от 4 до 20 |
|
Примечания:
| |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Срок службы, лет |
20 |
|
Срок средней наработки на отказ, ч, не менее |
150 000 |
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта преобразователей и лазерной гравировкой на маркировочную табличку корпуса БОИ.
Комплектность средства измерений приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователи плотности |
КТМ СКАЛЯРИС |
1 шт. |
|
Программное обеспечение «KTM SMART STREAM» на электронном носителе* |
- |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Руководство по эксплуатации* |
РМТВ.07.000.00.0000.000РЭ |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Программное обеспечение «KTM SMART STREAM. Руководство пользователя»* |
РМТВ.07.900.01.0100.000 99 |
1 экз. |
|
Паспорт |
РМТВ.07.000.20.0000.000ПС |
1 экз. |
|
Примечание - Доступно на сайте изготовителя. | ||
приведены в разделе 1.6.1 руководства по эксплуатации РМТВ.07.000.00.0000.000РЭ.
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
РМТВ.407171.007ТУ «Преобразователи плотности КТМ СКАЛЯРИС. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология»)
ИНН 6312102369
Адрес: 446394, Самарская обл., м.р-н Красноярский, гп. Волжский, пгт. Волжский, ул. Пионерская, зд. 5, эт. 2, помещ. 8
Тел./факс (846) 202-00-65
E-mail: info@ktkprom.com
Web-сайт: www.ktkprom.ru
ИзготовительОбщество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология»)
ИНН 6312102369
Юридический адрес: 446394, Самарская обл., м.р-н Красноярский, гп. Волжский, пгт. Волжский, ул. Пионерская, зд. 5, эт. 2, помещ. 8
Адрес осуществления деятельности: 446394, Самарская обл., м.р-н Красноярский, гп. Волжский, пгт. Волжский, ул. Пионерская, зд. 5
Тел./факс (846) 202-00-65
E-mail: info@ktkprom.com
Web-сайт: www.ktkprom.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
