МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

05 марта 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от « 05 » ____________2025 г. № _4_1

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» марта 2025 г. № 451

Регистрационный № 80138-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики ультразвуковые ГЕОСТРИМ

Расходомеры-счетчики ультразвуковые ГЕОСТРИМ (далее - расходомеры) предназначены для измерений скорости и уровня потока жидкости, объемного расхода и объема жидкости в безнапорных трубопроводах, открытых каналах, реках.

скорость» и состоит в определении частотно-временных параметров ультразвукового и (или) радиочастотного диапазона при известной форме и поперечного сечения потока.

Скорость потока жидкости измеряется по доплеровскому смещению сигналов, отраженных от неоднородностей, находящихся на поверхности жидкости.

Уровень жидкости, в зависимости от комплектации прибора, измеряется ультразвуковым датчиком уровня, размещенным в одном корпусе с погружным датчиком скорости, либо внешними датчиками уровня: погружным гидростатическим, надводным ультразвуковым или радарным.

Площадь сечения заполненной части трубопровода или открытого канала вычисляется по измеряемому уровню и геометрическим формам сечения.

При установке расходомера на стандартных водосливах и лотках критической глубины Вентури и лотках Паршала с известным профилем сечения, уклоном и шероховатостью стенок, вычисление значения объемного расхода и объема жидкости может производиться по уровню жидкости в лотке или водосливе. В этом случае расчет объемного расхода осуществляется в соответствии с МИ 2406-97 «ГСИ. Расход жидкости в безнапорных каналах систем водоснабжения и канализации. Методика выполнения измерений при помощи стандартных водосливов и лотков».

Вычисление объемного расхода и объема жидкости, протекающей в безнапорных водоводах с поперечным сечением различной формы, осуществляется в соответствии с МИ 2220-13 «ГСИ. Расход и объем сточной жидкости. Методика измерений в безнапорных водоводах по уровню заполнения с предварительной калибровкой измерительного створа».

Изготавливаются две модификации расходомера, отличающиеся параметрами электрического питания и габаритами: стационарная ГЕОСТРИМ С с питанием от сети переменного тока и портативная ГЕОСТРИМ П с аккумуляторным питанием. Портативная модификация ГЕОСТРИМ П размещается в переносном корпусе (кейсе) и предназначена для оперативного мониторинга объемного расхода жидкости.

Конструктивно расходомер состоит из электронного блока (далее - ЭБ), преобразователя сигналов (далее - ПС), датчиков скорости и уровня, соединительных кабелей. ПС может быть выполнен в виде отдельного блока или встроен в ЭБ. Общий вид электронного блока и преобразователя сигналов представлен на Рисунке 1.

Расходомеры имеют различные варианты комплектации датчиками скорости и уровня. Датчик скорости не является обязательным элементом в составе расходомера в случае, если метод определения расхода основан на измерении только уровня жидкости.

ЭБ расходомера имеет жидкокристаллический 32-разрядный индикатор, на котором отображаются значения следующих измеряемых величин:

• - уровень h, м;

• - скорость жидкости v, м/с;

• - объемный расход Q, м³/ч;

• - объем, накопленный для потока в прямом направлении V+, м³;

• - объем, накопленный для потока в обратном направлении V-, м³;



  Электронный блок

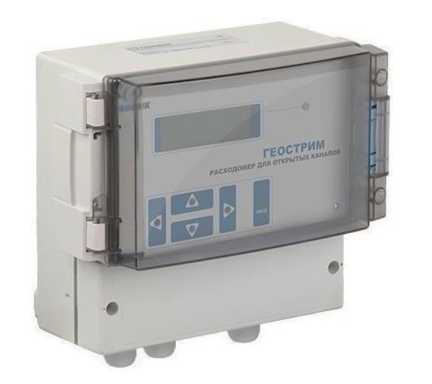

  Рисунок 1 - Общий вид электронного блока и преобразователя сигналов

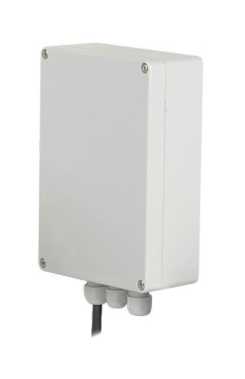

  Преобразователь сигналов

Варианты комплектации датчиками скорости:

• -   доплеровский ультразвуковой датчик скорости (погружной);

• -   доплеровский радарный бесконтактный датчик скорости (надводный).

Варианты комплектации датчиками уровня:

• -   ультразвуковой датчик уровня, совмещенный в одном корпусе с ультразвуковым погружным датчиком скорости;

• -   ультразвуковой бесконтактный датчик уровня (надводный);

• -   радарный бесконтактный датчик уровня (надводный);

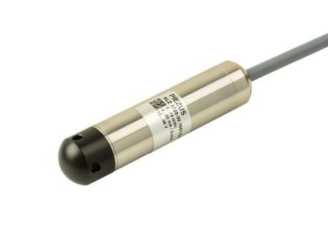

• -   датчик давления тензорезистивный ALZ, рег. №62292-15 в Федеральном информационном фонде по обеспечению единства измерений;

• -   уровнемер микроволновой Micropilot FMR20, рег. №66883-17 в Федеральном информационном фонде по обеспечению единства измерений.

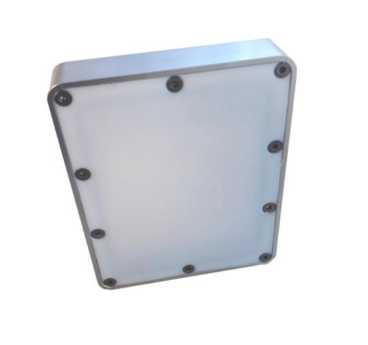

Рисунок 4 - Доплеровский радарный бесконтактный датчик скорости

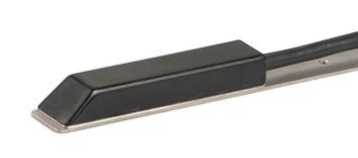

Рисунок 3 - Доплеровский ультразвуковой датчик скорости, совмещенный с датчиком уровня

Рисунок 6 - Радарный бесконтактный датчик уровня

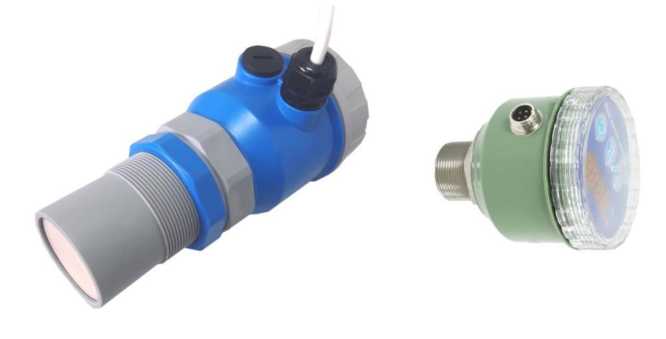

Рисунок 5 - Ультразвуковой бесконтактный датчик уровня

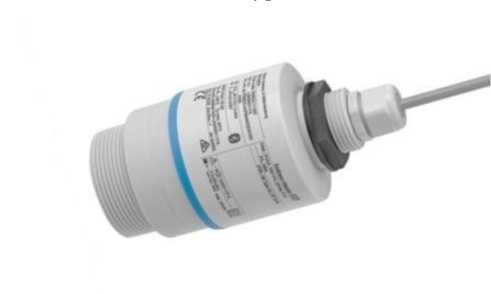

Рисунок 8 - Уровнемер микроволновой

Micropilot FMR20

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 9.

места пломбировки от несанкционированного доступа

место нанесения знака поверки

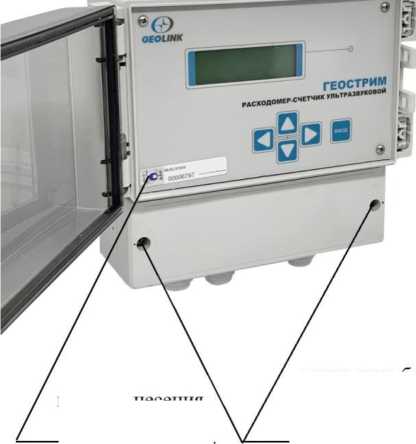

Рисунок 9 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Встроенное ПО является неотъемлемой частью расходомера и обеспечивает организацию опроса датчиков, получение и обработку измерительной информации, её отображение на жидкокристаллическом дисплее, сохранение информации в архиве, обмен информацией с внешними устройствами по протоколу MODBUS RTU/ASCII, а также её преобразование в нормированные токовый и частотный выходные сигналы. Нормирование метрологических характеристик расходомера проведено с учетом применения встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 —

таблицы 2

Таблица 3 - Основные технические

наносится на корпус электронного блока методом наклейки, на титульные листы руководства по эксплуатации и паспорта печатным способом.

Таблица 4 - Комплектность

приведены в эксплуатационном документе, в МИ 2406-97 «ГСИ. Расход жидкости в безнапорных каналах систем водоснабжения и канализации. Методика выполнения измерений при помощи стандартных водосливов и лотков» и МИ 2220-13 «ГСИ. Расход и объем сточной жидкости. Методика измерений в безнапорных водоводах по уровню заполнения с предварительной калибровкой измерительного створа»

ГОСТ 8.486-83 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости водного потока в диапазоне от 0,005 до 25 м/с;

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости жидкости»;

ПМЕК.407252.007 Технические условия».

Общество с

(ООО «Геолинк Ньютек»)

ИНН 7710494607

Юридический адрес: 117105, г. Москва, вн. тер. г. муниципальный округ Нагатино-Садовники, Варшавское ш., д.37А, стр. 2, эт. 2, помещ. №V, ком. №1А

Телефон: (495)380-21-64

E-mail: info@geolink.ru

Web-сайт: www.geolink.ru

Федеральное государственное унитарное научно-исследовательский институт метрологии (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» марта 2025 г. № 451

Регистрационный № 77719-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды электронные WFKE, WFWE

Счетчики воды электронные WFKE, WFWE (далее счетчики), для измерения объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 по СанПиН 2.1.4.2496-09, протекающей в системах холодного и горячего водоснабжения, а также в составе систем автоматизированного сбора, контроля и учета энергоресурсов.

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу жидкости, протекающей в трубопроводе. Поток жидкости проходя через счетчик вращает крыльчатку. Количество оборотов крыльчатки учитывается электронным счетным преобразователем и отображается в виде единиц объема жидкости.

Счетчик состоит из проливной части и электронного счетного преобразователя. Проливная часть состоит из корпуса с измерительной камерой, в которую установлена крыльчатка с магнитной муфтой. Электронный счетный преобразователь состоит из датчика Холла, электронного модуля и LCD индикатора. Электронный счетный преобразователь установлен на корпус и крепится к проливной части при помощи прозрачной защитной крышки. Электронный счетный преобразователь служит для преобразования количества оборотов крыльчатки датчиком Холла в единицы объема жидкости. Связь между проливной частью и электронным счетным преобразователем обеспечивается магнитной муфтой. Отображение накопленного объема жидкости происходит с помощью LCD индикатора на передней панели.

Счетчики выпускаются в различных модификациях, отличающихся метрологическими характеристиками и конструкцией.

Структура обозначения счетчиков:

WF X E XX.X1 - XXX - XXX - X

”1-— Степень защиты по ГОСТ 14254-2015: 0 - обычное исполнение; 8 - IP68 Наличие интерфейса: без интерфейса - обозначение не прописывается; 485 - проводной интерфейс RS-485; МВ - проводной интерфейс M-Bus; МВ1 - беспроводной интерфейс wM-Bus; L - беспроводной интерфейс 868 МГц Установочная длина, мм: 080 - 80; 110 - 110; 130 - 130 Класс точности: В; С Диаметр условного прохода: 15 - 15 мм; 20 - 20 мм Измеряемая среда: К - холодная вода; W - горячая вода

Счетчики измеряют и отображают на индикаторе следующие параметры: накопленное значение измеренного объема воды с начала эксплуатации, версию встроенного ПО, серийный номер счетчика.

Для передачи результатов измерения во внешние информационные системы счетчики комплектуются модулями в зависимости от модификации исполнения:

• - проводной интерфейс RS-485;

• - проводной интерфейс M-Bus;

• - беспроводной интерфейс wM-Bus;

• - беспроводной интерфейс LoRaWAN;

Общий вид счетчиков воды электронных WFKE, WFWE представлен на рисунке 1.

Защита от несанкционированного доступа счетчиков воды электронных WFKE, WFWE обеспечивается неразборной конструкцией счетного преобразователя, в которой прозрачная крышка счетного механизма запрессовывается на корпус измерительной камеры и не может быть снята без разрушения.

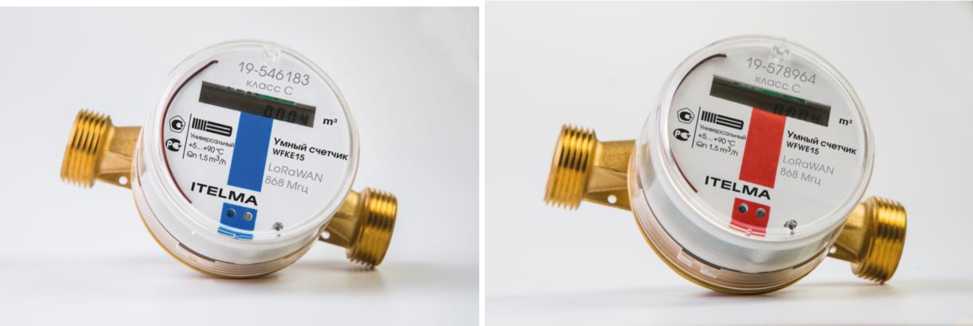

Рисунок 1 - Общий вид счетчиков воды электронных WFKE, WFWE

Пломбирование счетчиков воды электронных WFKE, WFWE не предусмотрено.

Программное обеспечение (далее - ПО) не разделено на метрологически значимую часть и метрологически незначимую часть. ПО в счетчиках воды электронных WFKE, WFWE является встроенным и устанавливается в энергонезависимую память при изготовлении и не может быть изменено в процессе эксплуатации.

Уровень защиты программного обеспечения счетчиков воды электронных WFKE, WFWE - «высокий» в соответствии с Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические

таблицы 3

наносится на лицевую часть счетного преобразователя счетчиков воды электронных WFKE, WFWE тампопечатным способом и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность счетчиков воды

WFKE, WFWE

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Общество с ограниченной ответственностью «Научно предприятие «ИТЭЛМА Билдинг Системс» (ООО «НПП «ИБС»)

ИНН 7724869373

Юридический адрес:115230, г. Москва, 1-й Нагатинский пр-д. 10, стр. 1, оф. 511

Телефон/факс: (495) 933-38-97 / (495) 933-38-96

E-mail: info@i-bs.ru

Web-сайт: www.i-bs.ru

Федеральное государственное унитарное научно-       исследовательский       институт

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон/факс: (495) 437-55-77 / (495) 437-56-66 E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» марта 2025 г. № 451

Регистрационный № 27469-04

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы «Орт-02»

Сигнализаторы «Орт-02» (далее - сигнализатор) предназначены для автоматического контроля и выдачи сигнализации о превышении установленных значений до взрывоопасных концентраций горючих газов и паров горючих жидкостей в условиях открытых пространств под навесами, в помещениях с нерегулируемыми климатическими условиями объектов промышленного назначения, коммунальных хозяйств.

Сигнализатор «Орт-02» является стационарным, одноканальным, двухблочным сигнализатором непрерывного действия с конвекционной подачей контролируемой среды.

Принцип действия сигнализатора - термохимический. Реакция окисления контролируемых веществ происходит на поверхности каталитически активированной платиновой проволоки с выделением тепла. В результате этого повышается температура проволоки, а следовательно и ее электрическое сопротивление пропорционально концентрации горючих веществ в контролируемой среде.

Сигнализатор имеет два концентрационных пороговых уровня - «Порог 1» и «Порог 2», при превышении которых, одновременно срабатывают световая и звуковая сигнализации, а также формируются соответствующие команды для управления внешними исполнительными устройствами.

Сигнализатор состоит из блока питания и сигнализации (БПС) и преобразователя измерительного (ПИ), устанавливаемого в зоне контроля. Связь между БПС и ПИ осуществляется с помощью трехпроводной линии.

Сигнализатор изготавливается в общепромышленном исполнении «Орт-02» и во взрывозащищенном исполнении «Орт-02В» с маркировкой взрывозащиты ПИ -1 Ex ib d IIB T4 Gb X и БПС - [Ex ib Gb] IIB.

Сигнализатор имеет:

- цифровое светодиодное отсчетное устройство (СОУ) «Концентрация Ех» с прямым отсчетом показаний для контроля наличия и динамики изменения концентрации определяемого компонента;

- индикатор световой «Тревога» с прерывистым свечением при сигнализации «Порог 1» и непрерывным свечением при срабатывании «Порог 2»;

- сигнализацию звуковую двухтональную при срабатывании «Порог 1» и скользящего тона при срабатывании сигнализации «Порог 2»;

- кнопку «Сброс      для выключения звуковой сигнализации после снижения

концентрации взрывоопасных газов ниже уровней «Порог 2» и «Порог 1»;

• - релейные выходы «Порог 1» и «Порог 2» для коммутации электрических цепей внешних исполнительных устройств при срабатывании сигнализации соответствующих им уровней;

• - режим «Контроль» для оперативной проверки исправности световой и звуковой сигнализации, релейных выходов;

• - кнопку «Пуск» для включения режима «Контроль» и световой индикатор работы сигнализатора в режиме «Контроль».

Общий вид сигнализаторов «Орт-02» и «Орт-02В» приведен на рисунках 1, 2 с указанием мест пломбирования и нанесения знаков поверки.

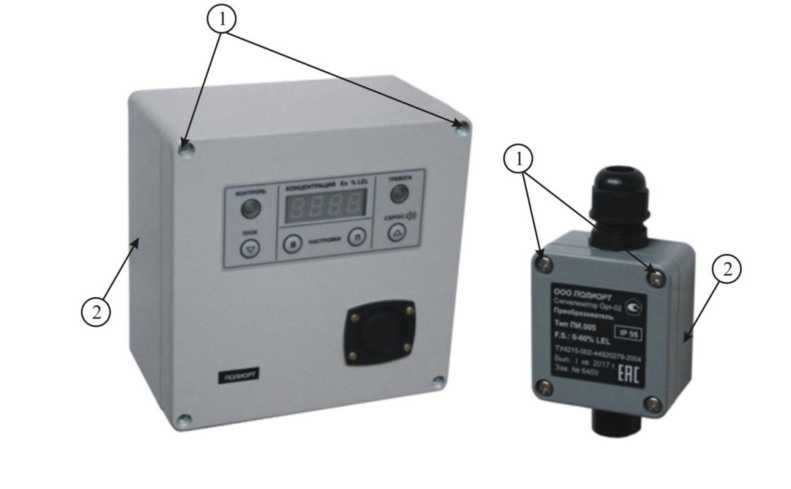

Рисунок 1 - Общий вид сигнализатора общепромышленного исполнения «Орт-02» О - места опломбирования;

©- места нанесения знаков поверки

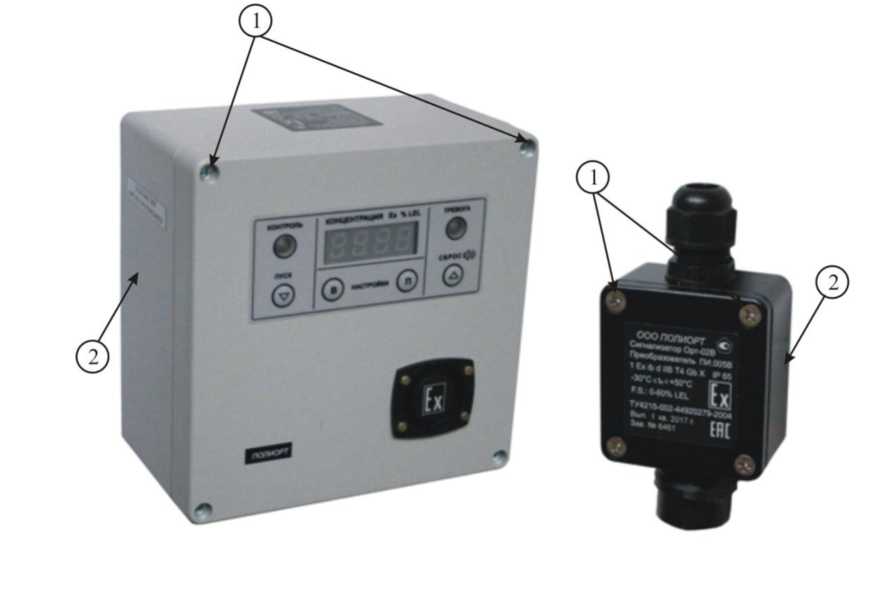

Рисунок 2 - Общий вид сигнализатора взрывозащищенного исполнения «Орт-02В» О - места опломбирования;

(D- места нанесения знаков поверки

БПС сигнализатора имеет встроенное программное обеспечение (ПО). Основные функции ПО:

• - вычисление концентрации определяемого компонента;

• - преобразование расчетных данных в соответствующие показания СОУ;

  превышения

• -  формирование сигналов световой и звуковой сигнализаций концентрационных уровней «Порог 1» и «Порог 2»;

• - управление работой релейных выходов «Порог 1» и «Порог 2»;

  об отказах

• -  индикация на СОУ служебных сообщений и информации (неисправностях) сигнализатора.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Влияние метрологически значимой части ПО на результаты измерений сигнализаторов учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом, а также на таблички, расположенные на корпусах БПС и ПИ сигнализатора методом трафаретной печати.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;

ТР ТС 004/2011 О безопасности низковольтного оборудования;

ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах;

ТР ТС 020/2011 Электромагнитная совместимость технических средств;

ТУ 4215-002-44920279-2004 Сигнализатор «Орт-02» Технические условия.

Общество с ограниченной ответственностью «ПОЛИОРТ» (ООО «ПОЛИОРТ»)

ИНН 6229066203

Адрес: 390046, Рязанская обл., г. Рязань, ул. Есенина, д. 116/1, оф. 312 Тел./Факс 8 (4912) 24-76-51

Е-mail: poliort@yandex.ru

Федеральное государственное унитарное предприятие научно-исследовательский         институт метрологической

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77/437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» марта 2025 г. № 451

Регистрационный № 79585-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства имитационно-поверочные Артчек

Устройства имитационно-поверочные Артчек (далее - устройства Артчек) предназначены для проведения имитационной поверки электромагнитных расходомеров.

Принцип действия устройства Артчек состоит в генерации имитационных тестовых сигналов, подаче их на первичный преобразователь (сенсор) и электронный модуль (конвертер) поверяемого расходомера, измерении откликов сигналов, сравнении их с контрольными значениями и автоматической выдаче заключения о пригодности расходомера.

Поверка первичных преобразователей (сенсоров) состоит в подаче на их электромагнитные катушки и электроды специальных сигналов контроля параметров магнитного поля и состояния измерительных электродов. Полученные результаты измерений сравниваются с контрольными значениями, которые были определены и записаны во встроенную память конвертера расходомера после выпуска из производства при его первичной поверке.

Поверка конвертера состоит в подаче имитационных тестовых сигналов, соответствующих контролируемым расходам в первичном преобразователе, а также тестовых аналоговых сигналов сопротивления и тока на дополнительные каналы измерения конвертера. Автоматически измеряются метрологически значимые параметры канала измерения расхода конвертера, считываются результаты измерения значений сопротивления и тока. Полученные результаты измерений сравниваются с предельно допустимыми значениями, хранящимися в энергонезависимой памяти конвертера.

По результатам сравнения устройство Артчек формирует отчет в виде файла формата PDF, который сохраняется в энергонезависимой памяти. Этот файл через порт USB может быть считан и сохранен на компьютер.

Устройство выполнено в виде переносного малогабаритного прибора (рисунок 1) с набором кабелей для подключения к узлам расходомера (сенсору и конвертеру), внешнему источнику питания и компьютеру.

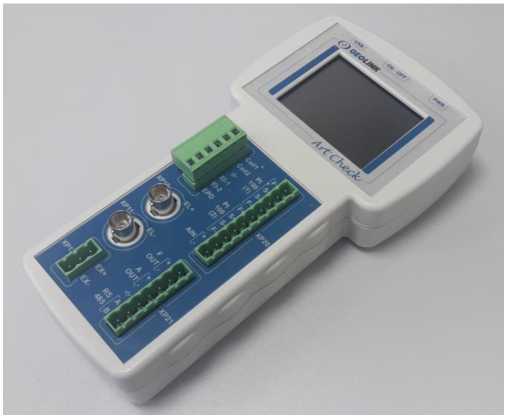

Рисунок 1 - Внешний вид устройства Артчек

Устройство Артчек имеет цветной сенсорный жидкокристаллический дисплей для управления настройками, процессом поверки и сохранением результатов.

В главном окне отображаются:

• - строка статуса, содержащая текущие время и дату, индикацию подключений интерфейсов, внешнего источника питания, уровень заряда встроенного аккумулятора, переключатель языка интерфейса;

• - данные о подключенном расходомере, сенсорные кнопки для перехода в окна поверки и настройки;

• - строка с информацией об идентификационных параметрах ПО и дате последней поверки.

В окне настройки задаются конфигурация расходомера, предельно допустимые значения для указанной конфигурации и параметры индикации.

В окне поверки индицируется ход процесса поверки и результат.

Для предотвращения несанкционированного доступа, удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) значений, прибор пломбируется. Пломбирование осуществляется установкой мастичной пломбы поверителя и пломбы ОТК на корпусные винты (рисунок 2).

Марвафовочный шильдик Место пломбы ОТК

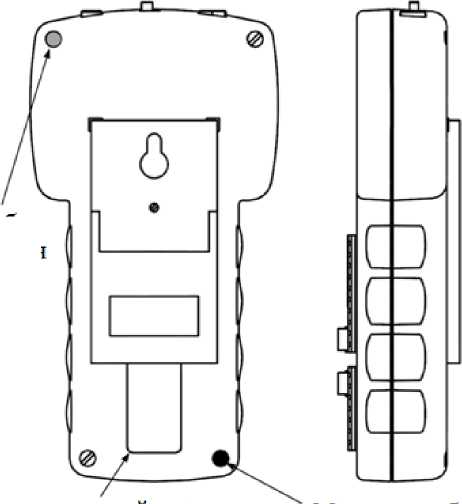

Рисунок 2 - Места пломбировки на корпусные винты

В устройствах Артчек применяется встроенное программное обеспечение (далее -ПО), предназначенное для обработки входных и формирования выходных сигналов. Номер версии встроенного ПО отображается на дисплее устройства Артчек после загрузки.

Дата последней поверки устройства Артчек отображается на его дисплее в разделе меню «Поверка» и указана в паспорте прибора.

Идентификационные параметры ПО приведены в таблице 1.

Таблица 1 - Идентификационные параметры

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» по Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические

наносится типографским способом на маркировочной табличке, закрепляемой на корпусе устройства Артчек, и на титульные листы руководства по эксплуатации и паспорта.

Таблица 4 - Комплектность поставки

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;

ПМЕК.407111.006 ТУ. Устройства имитационно-поверочные Артчек. Технические условия.

Общество с ограниченной ответственностью «Геолинк Ньютек» (ООО «Геолинк Ньютек»)

ИНН 7710494607

Юридический адрес: 117105, г. Москва, вн. тер. г. муниципальный округ

Нагатино-Садовники, Варшавское ш., д. 37А, стр. 2, эт. 2, помещ. №V, ком. №1А Телефон/факс: (495) 380-21-64

E-mail: newtech@geolink.ru

Web-сайт: www.geolink.ru

Федеральное государственное унитарное предприятие научно-исследовательский         институт         метрологической

(ФГУП «ВНИИМС»)

Адрес: 119361, Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» марта 2025 г. № 451

Регистрационный № 90766-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы вихретоковые многоканальные «ЭМД-2»

Дефектоскопы вихретоковые многоканальные «ЭМД-2» (далее по тексту -измерений глубины поверхностных дефектов

Принцип действия дефектоскопов основан на вихретоковом методе неразрушающего контроля. В контролируемом изделии происходит возбуждение вихревых токов посредством обмотки возбуждения на вихретоковом преобразователе (далее - ВТП). При наличии дефектов контуры вихревых токов разрываются, образуя поля рассеяния дефектов. Сигналы, обусловленные полями рассеяния дефектов, принимаются измерительной обмоткой ВТП, усиливаются, детектируются, из них выделяется информационный сигнал - фаза и амплитуда. Далее сигнал поступает на вход системы регистрации электронного блока дефектоскопа и отображается на экране ПК.

Дефектоскоп состоит из следующих основных частей: электронного блока, сканирующего устройства, комплекта ВТП, комплекта кабелей.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится методом наклеивания этикетки на заднюю панель корпуса дефектоскопа. Пломбирование дефектоскопов не предусмотрено.

Фотография общего вида дефектоскопа представлена на рисунке 1. Схема с указанием места нанесения заводского номера представлены на рисунке 2.

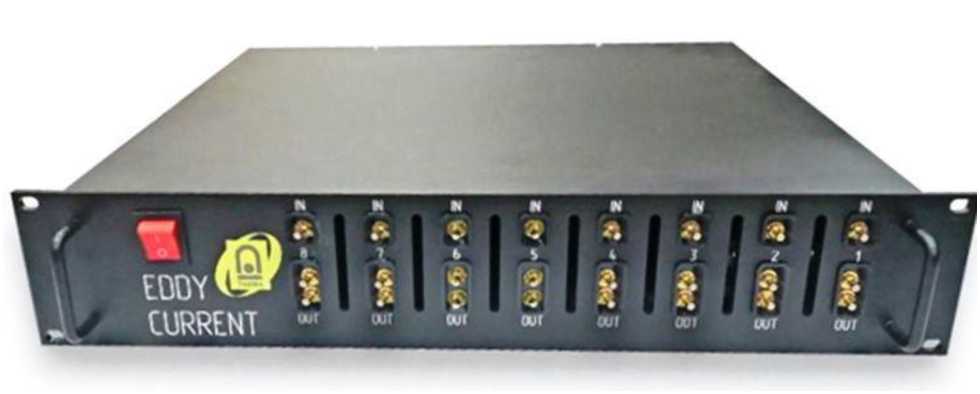

Рисунок 1 - Общий вид дефектоскопов вихретоковых многоканальных «ЭМД-2»

Место нанесения заводского номера

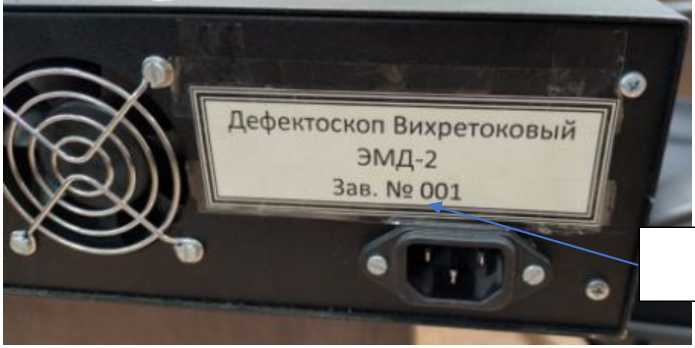

Рисунок 2 - Обозначение места нанесения заводского номера

Программное обеспечение (далее - ПО) выполняет следующие основные функции:

• - настройка параметров контроля;

• - регистрации результатов контроля;

• - хранение всех результатов проездов в единой базе данных;

• - отображение сигнала в режиме реального времени;

• - просмотра и расшифровки ранее зарегистрированных данных.

Метрологически значимая часть не выделена, все ПО является метрологически значимым.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульный лист формуляра.

Таблица 4 - Комплектность средства измерений

приведены в руководстве по эксплуатации ВДМА.663500.205 РЭ «Руководство по эксплуатации. Дефектоскоп вихретоковый многоканальный «ЭМД-2», раздел 2 «Использование изделия».

ВДМА.663500.205 ТУ «Дефектоскопы вихретоковые многоканальные «ЭМД-2». Технические условия».

Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)

ИНН 7707011088

Юридический адрес: 107140, г. Москва, вн. тер. г. муниципальный округ Красносельский, ул. Русаковская, д. 13, стр. 5

Телефон: +7 (495) 230-30-26

Факс +7 (495) 230-30-26

Е-mail: tvema@tvema.ru

Web-сайт: www.tvema.ru

Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)

ИНН 7707011088

Юридический адрес: 107140, г. Москва, вн. тер. г. муниципальный округ Красносельский, ул. Русаковская, д. 13, стр. 5

Адрес места осуществления деятельности: 115088, г. Москва, 1-й Угрешский пр-д, д. 26

Телефон: +7 (495) 230-30-26

Факс +7 (495) 230-30-26

Е-mail: tvema@tvema.ru

Web-сайт: www.tvema.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский     институт     оптико-физических     измерений»

(ФГБУ «ВНИИОФИ»)

ИНН 9729338933

Адрес: 119361, г. Москва, вн.тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

Е-mail: vniiofi@vniiofi.ru

Web-сайт: www.vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.
