МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

10 марта 2025 г.

467

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению

Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа Федерального агентства 12 ноября 2018 г. № 2346,

средств измерений, утвержденным приказом по техническому регулированию и метрологии от п р и к а з ы в а ю:

1. Продлить срок действия утвержденных указанных в приложении, на последующие 5 лет с даты предыдущего установленного срока их действия.

типов средств измерений,

окончания

2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

сведения, предоставления утвержденным приказом Российской Федерации

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р. Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»___________ 2025 г. № _^б7

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер

Правообладатель

Изготовитель

Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия)

1

2

3

4

5

6

7

1.

Анализаторы водорода амперометрические

АВП

29863-10

Общество с ограниченной ответственностью «Научнопроизводственная фирма «Альфа БАССЕНС» (ООО «НПФ «Альфа БАССЕНС»), Московская обл., г. Балашиха

02.04.2030

2.

Устройства весоизмерительные для железнодорожных вагонов

ВИУ1

78161-20

Общество с ограниченной ответственностью «Промстройкомплект» (ООО «Промстройкомплект»), г. Екатеринбург

27.04.2030

3.

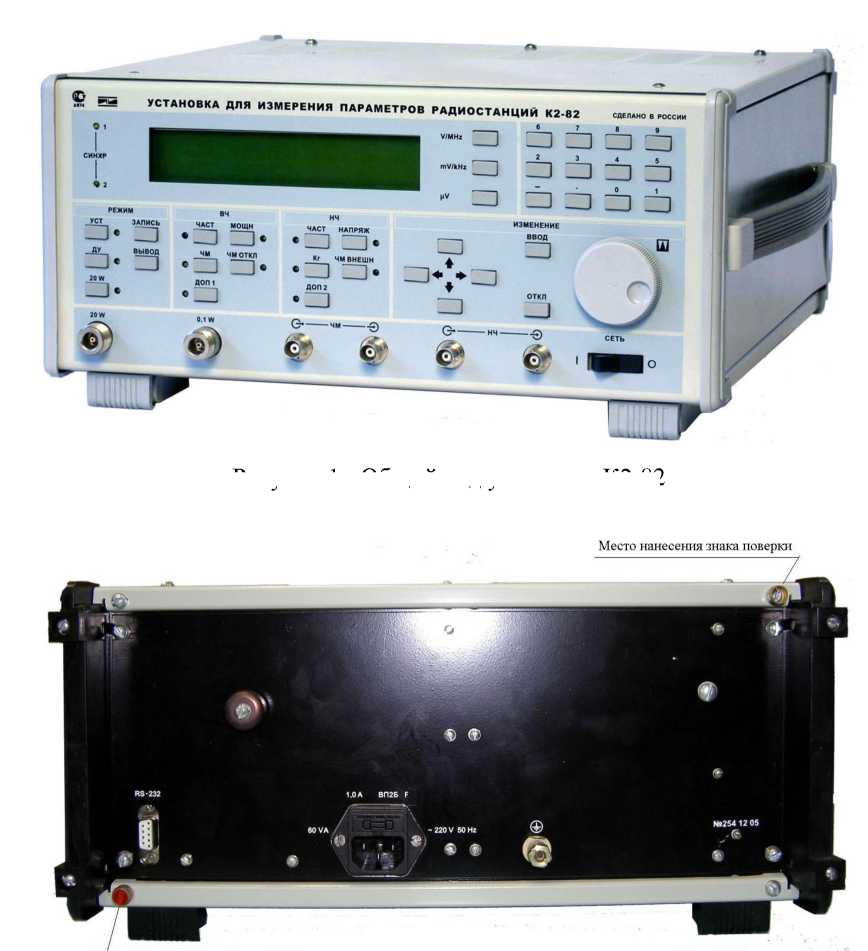

Установки для измерения параметров радиостанций

К2-82

43815-10

Филиал Акционерного общества «Корпорация космических систем специального назначения «Комета» - «Конструкторское бюро измерительных приборов «Квазар» (Филиал АО «Корпорация «Комета» - «КБ «Квазар»), г. Нижний Новгород

24.04.2030

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» марта 2025 г. № 467

Лист № 1

Всего листов 5

Регистрационный № 78161-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства весоизмерительные для железнодорожных вагонов ВИУ1

Назначение средства измерений

Устройства весоизмерительные для железнодорожных вагонов ВИУ1 (далее -устройства) предназначены для измерений нагрузки на рельс, приходящейся на колесо железнодорожного вагона и выражаемой в единицах массы, при измерениях массы вагона по аттестованной методике измерений.

Описание средства измерений

Принцип действия устройств основан на измерении усилия отрыва колеса от рельса и преобразования его в электрический сигнал, пропорциональный весовой нагрузке, приходящейся на колесо.

Устройства состоят из двух основных частей - гидроподъёмника и блока электронного, соединённых кабелем. Гидроподъёмник предназначен для подъёма колеса до момента отрыва его от рельса и преобразования значения давления в гидросистеме гидроподъемника в пропорциональный электрический сигнал постоянного напряжения с помощью тензометрического датчика давления. Блок электронный (далее - БЭ) предназначен для управления электроприводом гидроподъемника, анализа сигнала датчика давления, определения момента отрыва колеса от рельса, расчета массы, приходящейся на колесо, а также для расчета по измеренным значениям массы, приходящейся на колесо, суммарного значения массы вагона, формирования, хранения в памяти и вывода на индикацию измерений.

результатов

на лицевой клавиатура

БЭ представляет собой контроллер, встроенный в металлический корпус, панели которого расположены дисплей блока индикации и функциональная устройства управления. Блок электронный включает в себя аналого-цифровой преобразователь (АЦП), вычислительное устройство, порт ввода-вывода, блок индикации, устройство управления и блок питания. С помощью 12-ти разрядного АЦП сигнал с выхода согласующего усилителя, пропорциональный давлению в гидросистеме, преобразуется в цифровую форму для дальнейшей обработки в вычислительном устройстве. Вычислительное устройство служит для выполнения вычислительных операций по измерению массы, приходящейся на колесо, а также для автоматизации управления устройством ВИУ1. Порт ввода-вывода (USB порт) предназначен для вывода результатов измерений массы на внешний компьютер. Блок индикации состоит из матричного индикатора, предназначенного для оперативного контроля за результатами взвешивания в процессе работы и режимами работы ВИУ1. Устройство управления содержит кнопки для переключения режимов работы и ввода данных и команд. Предусмотрен режим работы, позволяющий применять устройство ВИУ1 для измерений массы вагона по аттестованной методике измерений «Методика измерений массы железнодорожного вагона с применением устройства ВИУ1». Блок питания обеспечивает необходимыми питающими напряжениями все блоки устройства ВИУ1. Он состоит из аккумуляторной батареи с номинальным напряжением 12,6 В, преобразователей напряжения, а также схемы сигнализации и отключения блока питания при недопустимом понижении напряжения аккумуляторной батареи. Для подзарядки аккумуляторной батареи блока питания применяется внешнее зарядное устройство. Для предотвращения несанкционированного доступа корпус блока электронного пломбируется путем установки мастичной пломбы на один из крепежных винтов лицевой панели блока.

Заводской номер имеет цифровой формат и наносится методом лазерной гравировки на лицевую сторону гидроподьемника, логотип изготовителя указан на лицевой стороне гидроподьемника.

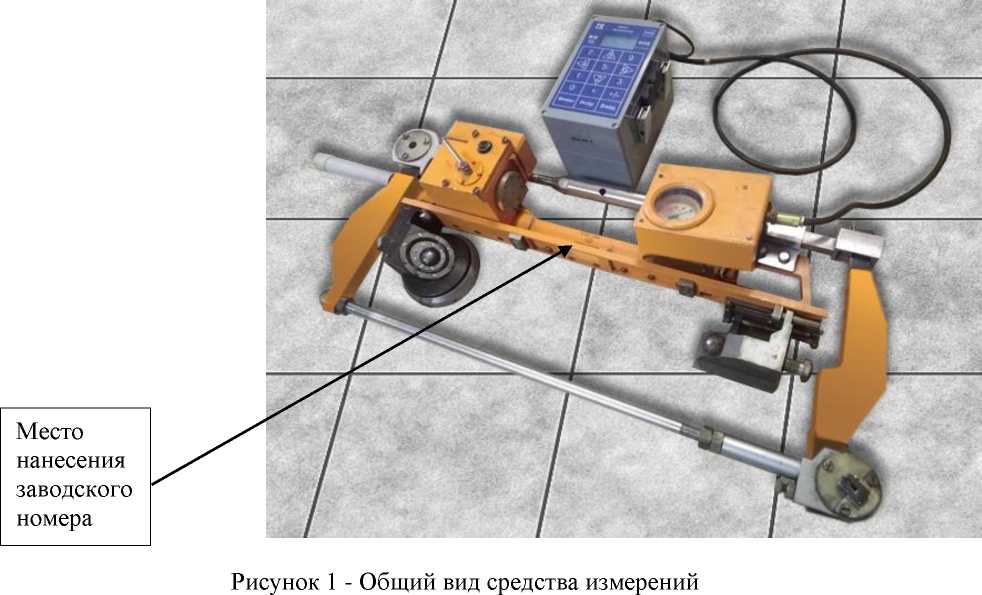

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Приказ Росстандарта №467 от 10.03.2025, https://oei-analitika.ru
Приказ Росстандарта №467 от 10.03.2025, https://oei-analitika.ru

Место пломбирования

1”^

1       000   W

1          •пэд.

ВИУ1 контролле!

1

В П1'Ф*Я

КБ -АГАВА

» ' --

9

5

L 1 '

V

3

0

J

+/-

Меню

Испр

Ввод

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Устройства имеют внутреннее встроенное программное обеспечение (ПО).

ПО блока электронного устройства ВИУ1 является встроенным, метрологически значимым, реализовано на микросхеме микроконтроллера с защитой от считывания и перезаписи. ПО предназначено для измерений и регистрации массы, переноса градуировочной информации и результатов измерений на персональный компьютер или флеш-диск. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1. Конструкция устройства исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО ВИУ1

Номер версии ПО

1.00

Цифровой идентификатор ПО

отсутствует

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массы, приходящейся на колесо, т

от 2 до 15

Действительная цена деления (шкалы) d, кг

50

Пределы допускаемой абсолютной погрешности, кг, в интервалах

измерений массы, приходящейся на колесо:

от 2000 до 2500 кг включ. (Д1)

±50

св. 2500 до 10000 кг включ. (Д2)

±100

св. 10000 до 15000 кг включ. (Дз)

±150

Наименование характеристики

Значение

Диапазон измерений массы вагона*, т

от 8 до 240

Пределы допускаемой абсолютной погрешности измерений массы вагона*, Дв, кг

±(Д1-И12-И2+ Дз^пз)**

* - Измерения массы вагона производятся по аттестованной методике измерений, приведенной в документе «Методика измерений массы железнодорожного вагона с применением устройства вИУ1»

** - n1, n2, n3 - количество колес взвешиваемого вагона, масса которых относится к соответствующему интервалу измерений массы, приходящейся на колесо (n1+n2+n3 = N, где N -общее число колес вагона).

Таблица 3 - Основные технические

Наименование характеристики

Значение

Время однократного измерения массы, приходящейся на колесо, с, не более

90

Количество однократных измерений массы, приходящейся на колесо, между подзарядками аккумуляторов, не менее

48

Питание от встроенных аккумуляторов номинальным напряжением, В

12,6

Габаритные размеры гидроподъемника, мм, не более:

длина

915

ширина

360

высота

210

Габаритные размеры блока электронного, мм, не более:

длина

200

ширина

150

высота

160

Габаритные размеры устройства зарядного, мм, не более:

длина

120

ширина

60

высота

40

Масса, кг, не более:

гидроподъемника

20,0

блока электронного

4,5

устройства зарядного

0,16

Диапазон рабочих температур, °C

от -30 до +50

Вероятность безотказной работы за 1000 ч, не менее

0,9

Средний срок службы, лет, не менее

8

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации печатным способом в левом верхнем углу и графическим методом на табличку, закрепляемую на лицевой стороне корпуса устройства.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Устройство весоизмерительное для железнодорожных

ВИУ1

1 шт.

вагонов, в составе:

гидроподъемник

ВИУ1-сб1

1 шт.

блок электронный

ВИУ1-сб2

1 шт.

устройство зарядное

СОНАР УЗ 205.01

1 шт.

Комплект принадлежностей

-

1 компл.

Руководство по эксплуатации

ВИУ1 РЭ

1 экз.

Методика поверки

МП 113-233-2019

1 экз.

Методика измерений массы вагона

-

1 экз.

Сведения о методиках (методах) измерений

представлены в эксплуатационном документе. Измерения массы вагона производятся по аттестованной методике измерений, приведенной в документе «Методика измерений массы железнодорожного вагона с применением устройства ВИУ1», свидетельство об аттестации № 222.0130/RA.RU.311866/2019, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.28.2019.34630.

Нормативные документы, устанавливающие требования к средству измерений

«Устройство весоизмерительное для железнодорожных вагонов ВИУ1. Технические

условия РТВН.404494.001 ТУ» ТУ 28.29.39-001-77915313-2017.

Изготовитель

Общество с ограниченной ответственностью «Промстройкомплект» (ООО «Промстройкомплект»)

ИНН 6674232070

Адрес: 620089, г. Екатеринбург, ул. Крестинского, д. 57-87

Телефон/факс: (343) 269-44-67

E-mail: pskek66@mail.ru

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон/факс: (343) 350-26-18

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» марта 2025 г. № 467

Лист № 1

Всего листов 7

Регистрационный № 29863-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы водорода амперометрические АВП

Назначение средства измерений

Анализаторы водорода амперометрические АВП (далее - анализаторы) предназначены для измерений объёмной доли водорода в газах, массовой концентрации растворённого в воде водорода, парциального давления водорода и температуры контролируемой среды.

Описание средства измерений

Принцип действия анализаторов основан на поляризации анода относительно вспомогательного электрода и измерении тока деполяризации, возникающего в результате диффузии водорода из исследуемой жидкости или газа и последующей электрохимической реакции его окисления.

Анализаторы состоят из измерительного преобразователя и амперометрического сенсора со встроенным датчиком температуры. Измерительный преобразователь выполнен в водонепроницаемом корпусе степени защиты IP-65. По конструктивному исполнению анализаторы выпускаются в стационарном исполнении с добавлением в обозначении индекса «1», портативном исполнении с добавлением в обозначении индекса «2».

Внешний вид измерительного преобразователя анализатора в стационарном и портативном исполнении, с указанием мест размещения знака утверждения типа, заводского номера и пломбирования от несанкционированного доступа представлен на рисунках 1 и 2.

Заводской номер наносится на этикетку, выполненную типографским способом, на боковую часть корпуса анализатора в виде наклейки. Формат нанесения заводского номера цифровой.

Нанесение знака поверки на корпус анализаторов не предусмотрено.

Приказ Росстандарта №467 от 10.03.2025, https://oei-analitika.ru

заводского номера

Место нанесения знака

утверждения типа

Пломбировка от не-санкционированного доступа

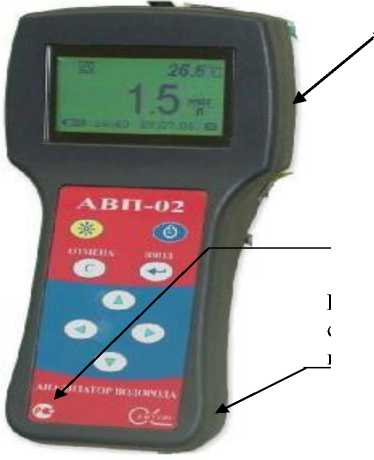

Рисунок 1 - Внешний вид измерительного преобразователя анализатора в портативном исполнении

Место нанесения

Место нанесения знака

х: 1РЛ-

Приказ Росстандарта №467 от 10.03.2025, https://oei-analitika.ru

утверждения типа

Приказ Росстандарта №467 от 10.03.2025, https://oei-analitika.ru

заводского номера

Пломбировка от не-санкционированного доступа

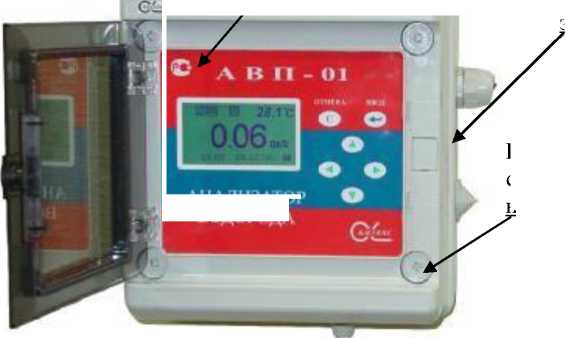

Рисунок 2 - Внешний вид измерительного преобразователя анализатора в стационарном исполнении

MbUlIBAlOP И( |Д(1|Ч )'1 А

Место нанесения

Амперометрический сенсор имеет разные варианты исполнения в зависимости от кон-анализатора,

тролируемой среды и области применения. Внешний вид сенсоров представленных в разном исполнении, представлен на рисунке 3.

Приказ Росстандарта №467 от 10.03.2025, https://oei-analitika.ru
Приказ Росстандарта №467 от 10.03.2025, https://oei-analitika.ru
Приказ Росстандарта №467 от 10.03.2025, https://oei-analitika.ru
Приказ Росстандарта №467 от 10.03.2025, https://oei-analitika.ru

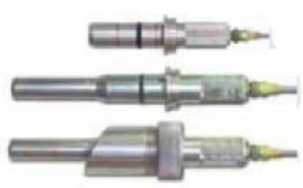

Рисунок 3 - Внешний вид сенсоров анализатора представленных в разном Исполнении

Приказ Росстандарта №467 от 10.03.2025, https://oei-analitika.ru

Сигналы амперометрического сенсора и датчика температуры усиливаются, нормируются и подаются на АЦП. После внесения автоматических коррекций на температурную зависимость коэффициента проницаемости водорода в газопроницаемой мембране и/или температурную зависимость коэффициента растворимости водорода в воде, полученный в измерительном устройстве сигнал отображается на дисплее анализаторов в выбранной оператором единице измерения. Одновременно сигнал амперометрического сенсора преобразуется в токовый сигнал 0 - 5 мА или 0/4 -20 мА. Сигнал амперометрического сенсора в цифровом виде может передаваться на компьютер через RS-232 или RS-485. Результаты измерений могут также записываться в энергонезависимую память в формате выбранного протокола (дискретная запись) и в электронный блокнот.

Анализаторы выпускаются в нескольких вариантах исполнения. Анализаторы выпускаются в обычном исполнении с добавлением в обозначении индекса «0» и взрывозащищенном исполнении с добавлением в обозначении индекса «1». В обозначении анализаторов указывается область применения. Анализаторы АВП-11А, АВП-01А, АВП-12А, АВП-02А для эксплуатации на объектах АЭС выпускаются с добавлением в их обозначении индекса «А».

Анализаторы во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079 1:1998), ГОСТ 30852.102002 (МЭК 60079-11:1999), имеют вид взрывозащиты «искробезопасная электрическая цепь уровня «ib» и «взрывонепроницаемая оболочка».

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений объемной доли водорода в газах

от 0,01 до 19,99 % от 20,0 до 100,00 %

Пределы допускаемой абсолютной погрешности измерений объемной доли водорода в диапазонах измерений: от 0,01 до 19,99 %

±(0,1+0,03хА*) %

Наименование характеристики

Значение

от 20,0 до 100,00 %

±(0,05хА- 0,3) %

Диапазоны измерений массовой концентрации водорода растворённого в воде

от 0,1 до 199,9 мкг/л от 200,0 до 1999 мкг/л от 2,0 до 20,00 мг/л**

Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворённого в воде водорода в диапазонах измерений: от 0,1 до 199,9 мкг/л от 200,0 до 1999 мкг/л от 2,0 до 20,00 мг/л

±(2,0+0,03хА) мкг/л ±(0,05хА-2) мкг/л ±(0,10хА-0,1) мг/л

Диапазоны измерений парциального давления водорода

от 0,1 до 199,9 мм рт. ст. от 0,01 до 19,99 кПа от 200 до 2000 мм рт. ст.** от 20,0 до 200,0 кПа**

Пределы допускаемой абсолютной погрешности измерений парциального давления водорода

от 0,1 до 199,9 мм рт. ст.

от 0,01 до 19,99 кПа

от 200 до 2000 мм рт. ст.

от 20,0 до 200,0 кПа

+(1,0 + 0,03 А) мм рт. ст. ±(0,1 + 0,03 А) кПа +(0,05 А - 3) мм рт. ст. ±(0,05 А - 0,3) кПа

где * А - измеренное значение

**- модификации АВП-11А, АВП-01А, АВП-12А, АВП-02А

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры контролируемой среды, °С

от +5 до +50

Пределы допускаемой абсолютной погрешности измерений температуры контролируемой среды, °С

±0,3

Расхождение показаний при измерениях парциального давления водорода в жидкостях и газах, не более, %

3

Пределы допускаемой абсолютной погрешности термокомпенсации на один градус С

±0,002^А

Питание анализаторов в стационарном варианте исполнения осуществляется от сети переменного тока с номинальными напряжениями, В

(220±22) или

(36±6)

Потребляемая мощность не более, Вт

11

Питание анализаторов в портативном варианте исполнения осуществляется от сети переменного тока через сетевой адаптер напряжением и/или от встроенного аккумулятора (комплект из шести батарей типоразмера АА)

от 12 до 18

Потребляемая мощность не более, Вт

0,2

Наименование характеристики

Значение

Время установления 90 % показаний после изменения

параметров контролируемой жидкости, мин

1

Время установления рабочего режима после включения, мин

15

Продолжительность непрерывной работы, ч

8

Габаритные размеры составных частей анализаторов:

измерительный преобразователь, мм, не более

- в стационарном варианте исполнения

длина

220

ширина

200

высота

140

- в портативном варианте исполнения

длина

230

ширина

120

высота

120

- амперометрический сенсор диаметр

диаметр

20

длина

100

измерительная камера

диаметр

20

длина

150

Масса анализаторов и составных частей должна быть не

более, кг:

- в стационарном варианте исполнения

2

- в портативном варианте исполнения

0,7

- во взрывозащищенном исполнении

6,0

амперометрический сенсор

0,1

измерительная камера

0,1

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

5000

Средний срок службы, лет

8

Знак утверждения типа

наносится на анализаторы водорода амперометрические АВП с помощью самоклеющейся пленки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплект поставки

Наименование

Обозначение

Количество, шт.

Примечание

1 Анализатор водорода амперометрический АВП в составе:

-измерительный преобразователь -амперометрический сенсор

НЖЮК 421598.004

1

1

по заказу

Наименование

Обозначение

Количество, шт.

Примечание

2 Кабель соединительный к ПК

RS 232 или RS 485

1

для анализаторов в портативном ис-полении

3 Флакон с раствором электролита

НЖЮК 6.870.062

1

4 Устройство для градуировки УК-01

НЖЮК.421504.01

1

по заказу

5 Устройство для работы при повышенном давлении УАР-04

НЖЮК.4.146.004-01

1

для анализаторов с индексом «А»

6 Пробник с навеской цинка

1

по заказу

7 Комплект запасных частей

  • - мембранный колпачок

  • - кольцо резиновое

  • - переходник пластмассовый

НЖЮК 8.634.142

НЖЮК 8.623.160-01

НЖЮК 8.623.160-02

НЖЮК 8.623.160-03

1

1

1

1

с сенсором

АСрН2

8 Руководство по эксплуатации

НЖЮК.421598.004РЭ

1

9 Паспорт

НЖЮК.421598.004ПС

1

10 Свидетельство о поверке

1

11 Тара транспортная

ТА4.180.014

1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа НЖЮК.421598.004 РЭ «Анализаторы водорода амперометрические АВП. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 30852.1-2002 «Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»;

ГОСТ 30852.10-2002 «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь I»;

ТУ 4215-002-66109885-2010 «Анализаторы водорода амперометрические АВП. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Научно-производственная фирма «Альфа БАССЕНС» (ООО «НПФ «Альфа БАССЕНС»)

ИНН 5012060370

Адрес: 143987, Московская обл., г. Балашиха, мкр. Железнодорожный, ул. Советская, д. 47

Юридический адрес: 143982, Московская обл., г. Балашиха, мкр. Кучино, ул. Гидрогородок, д. 15, к. 1, эт. 5, помещ. 9,32

Телефон (факс): +7 (499) 685-18-65, +7 (499) 685-18-42

E-mail: mail@alfabassens.ru

Web-сайт: www.alfabassens.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» марта 2025 г. № 467

Лист № 1

Всего листов 5

Регистрационный № 43815-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для измерения параметров радиостанций К2-82

Назначение средства измерений

Установки для измерения параметров радиостанций К2-82 предназначены для контроля основных параметров устройств связи и других радиотехнических устройств.

Описание средства измерений

Принцип действия установки для измерения параметров радиостанций К2-82 основан на аналоговой обработке сигнала, а в частности на принципе детектирования.

Установка для измерения параметров радиостанций К2-82 представляет собой Основные сигнала, питания,

моноблок, выполненный в корпусе базовой несущей конструкции "Надел-85". функциональные узлы прибора: генератор ВЧ сигнала, преобразователь ВЧ демодулятор, аттенюатор, преобразователь НЧ сигнала, генератор НЧ сигнала, блок плата процессора с клавиатурой и индикатором.

прибор, частоту

Установка представляет собой многофункциональный измерительный содержащий в своём составе набор преобразователей параметров сигналов в импульсов. Частота импульсов измеряется встроенным частотомером. Модуляционные параметры сигнала измеряются по принципу супергетеродинного приёмника. Частотный детектор работает на промежуточной частоте. Мощность ВЧ сигнала измеряется на выходе аттенюатора, частота ВЧ сигнала - на выходе делителя частоты. Измерение параметров НЧ сигнала производится непосредственно на входной частоте. В состав установки входят генераторы ВЧ и НЧ. Генератор ВЧ обеспечивает проверку приёмников, а генератор НЧ выполняет функцию модуляционного генератора. Управление узлами осуществляется от встроенной   микро-ЭВМ.   Результаты измерений отображаются на цифровом

жидкокристаллическом табло.

Установка может использоваться в составе автоматизации рабочих мест с управлением по последовательному каналу RS-232.

Установка удовлетворяет требованиям группы 3 ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и температурой окружающего воздуха при предельных условиях транспортирования от минус 50 °С до плюс 50 °С.

Общий вид установки К2-82 представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра установки, наносится белой краской через трафарет на заднюю панель прибора, в виде цифрового обозначения, состоящего из семи арабских цифр.

Приказ Росстандарта №467 от 10.03.2025, https://oei-analitika.ru

у Место нанесения знака поверки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Рисунок 1 - Общий вид установки К2-82

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, МГц

от 2 до 3, от 150 до 175, от 300 до 350

Пределы допускаемой абсолютной погрешности измерения частоты, Гц

±(1^10-6 F+10)*

Диапазон измерения мощности, Вт:

  • - по входу 0,1 W

  • - по входу 20 W

от 0,002 до 0,1;

от 0,1 до 20

таблицы 1

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерения мощности, %:

  • - в диапазоне частот до 3 МГ ц

  • - на других частотах

±10;

±15

Диапазон измерения девиации частоты, кГц:

  • - пикового значения

  • - среднеквадратического значения

от 0,1 до 10;

от 0,07 до 10

Пределы допускаемой абсолютной погрешности измерения девиации частоты, Гц:

  • - пикового значения

  • - среднеквадратического значения

±(0,06 Лfи+30)*2; ±(0,1 Лfи+30) *2

Диапазон измерения частоты сигнала НЧ, кГ ц

от 0,05 до 20

Пределы допускаемой абсолютной погрешности измерения частоты сигнала НЧ, Гц

±1

Диапазон измерения напряжения сигнала НЧ, В

от 0,03 до 10

Пределы допускаемой абсолютной погрешности измерения напряжения сигнала НЧ, мВ

±(0,05Uн+N)*3

Встроенный генератор ВЧ:

  • - пределы допускаемой относительной погрешности установки частоты в рабочем диапазоне частот

  • - дискретность перестройки частоты, кГц:

  • - в диапазонах от 150 МГц до 350 МГц

  • - в диапазоне от 2 МГц до 3 МГ ц

  • - уровень выходного сигнала на нагрузке 50 Ом с КСВН не более 1,2, В

  • - диапазон установки девиации частоты, кГ ц

  • - пределы допускаемой абсолютной погрешности установки девиации частоты, Г ц

±10-6;

5;

1

от 10-7 до 0,7; от 0,1 до 10;

±(0,06Лfу + 60)*4

Встроенный генератор НЧ:

  • - диапазон частот генератора НЧ, кГц

  • - дискретность перестройки частоты, Гц

  • - пределы допускаемой абсолютной погрешности установки частоты, Гц

  • -  пределы изменения напряжения выходного сигнала генератора НЧ на нагрузке более 100 Ом

  • - пределы допускаемой абсолютной погрешности установки напряжения, мВ

  • - коэффициент гармоник выходного сигнала генератора НЧ, %, не более

от 0,1 до 20; 1;

±1;

от 2 мВ до 5 В;

±(0,03U+N)*5

0,7

* где F - измеряемое значение частоты, Гц *2 где Л£и - измеряемая девиация частоты, Гц *3 где ин - измеренное напряжение, мВ;

N - разрешение индикатора (единица младшего разряда) *4 где Л£у - установленная девиация частоты, Гц *5 где U - установленное напряжение, мВ;

N - разрешение индикатора (единица младшего разряда)

Таблица 2 - Основные технические

Наименование характеристики

Значение

Дистанционное управление прибором

по каналу RS-232

Параметры электрического питания:

- напряжением переменного тока, В

220±22

- частота переменного тока, Гц

50±0,5

Потребляемая мощность, В^А, не более

60

Габаритные размеры, мм, не более

- высота

177

- ширина

360

- длина

410

Масса, кг, не более

14

Условия эксплуатации:

- температура окружающей среды, °С

от 5 до 40

- относительная влажность при температуре +25 оС, %

90

- атмосферное давление, кПа

от 84 до 106

Средняя наработка на отказ, ч

5000

Знак утверждения типа

наносится на переднюю панель установки К2-82 методом офсетной печати и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерения

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка для измерения параметров радиостанций К2-82

ШИУЯ.411724.009

1 шт.

Комплект комбинированный

ШИУЯ.411918.045

1 шт.

Руководство по эксплуатации

ШИУЯ.411724.009 РЭ

1 экз.

Формуляр

ШИУЯ.411724.009 ФО

1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Нормативные и технические документы, устанавливающие требования к установкам для измерения параметров радиостанций К2-82

ШИУЯ.411724.009 ТУ Установка для измерения параметров радиостанций К2-82. Технические условия.

Изготовитель:

Филиал Акционерного общества «Корпорация космических систем специального назначения «Комета» - «Конструкторское бюро измерительных приборов «Квазар» (Филиал АО «Корпорация «Комета» - «КБ «Квазар»)

ИНН 7723836671

Юридический адрес:603022, г. Нижний Новгород, Окский съезд, д. 2А

Адрес:603009, г. Нижний Новгород, Гагарина пр-кт, д. 174, к. 4а

Телефон (факс): (831) 465-41-42, (831) 466-67-30

Е-mail: kvazar@corpkometa.ru

Web-сайт: www.kvazar.nnov.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: (831) 428-78-78

Факс: (831) 428-57-48

Е-mail: mail@nncsm.ru

Web-сайт: www.nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
