imHIICTEFCTBO ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

10 марта 2025 г.

Москва

Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па

В соответствии с подпунктом 9.8 пункта 9 главы III Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2024 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. № 2823 (с изменениями, внесенными приказами Федерального агентства по техническому регулированию и метрологии от 2 февраля 2024 г. № 286, от 24 апреля 2024 г. № 1089, от 14 августа 2024 г. № 1893, от 9 октября 2024 г. № 2358, от 19 ноября 2024 г. № 2714, от 6 декабря 2024 г. № 2885, от 28 декабря 2024 г. № 3150), п р и к а з ы в а ю:

1. Утвердить прилагаемую Государственную поверочную схему для средств измерений разности давлений до 1^10⁵ Па (далее - ГПС).

Государственного первичного специального для разности давлений (ГЭТ 95-2020), прослеживаемых к нему эталонов и средств измерений разности давлений и вводится в действие с 12 марта 2025 г.;

эталоны, аттестованные на соответствие требованиям государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па» (далее - Приказ № 1904), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 1904, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 1904, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 1904 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты свидетельства об аттестации.

• 3. Федеральному государственному «Всероссийский научно-исследовательский

  окончания срока действия

  унитарному

  институт

  предприятию

  метрологии

им. Д.И. Менделеева» направить сведения о ГПС в федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии -Ростест» для их внесения в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Признать утратившим силу с 12 марта 2025 г.:

приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «10» марта 2025 г. № 472

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ РАЗНОСТИ ДАВЛЕНИЙ ДО 1^10⁵ Па

• 1.1 Настоящая государственная поверочная схема (далее по тексту - ГПС)

  распространяется на средства измерений разности давлений до

1^10⁵ Па

включительно и устанавливает порядок передачи единицы от первичного специального эталона и эталонов, заимствованных поверочных схем, при помощи вторичных и рабочих эталонов к измерений с указанием погрешностей и методов поверки.

• 1.2 Разность давлений (дифференциальное давление) - это разность двух произвольных значений давления, одно значение из которых принято за начало отсчета и именуется опорным. В качестве опорного может выступать любое естественное или специально созданное давление.

• 1.3 Государственная поверочная схема распространяется в том числе на средства измерений отрицательной разности давлений с диапазонами измерений или верхним пределом измерений (далее по тексту - ВПИ) равными по модулю значениям, указанным в данной государственной поверочной схеме. Эталоны и средства измерений разности давлений свыше 1^10⁵ Па подлежат поверке согласно Государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа (приказ Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653).

• 1.4 При передаче единицы давления методом сличения с помощью компаратора требуемое соотношение пределов допускаемых абсолютных результатов измерений и оценивание их погрешностей».

  погрешностей должно выполнятся с учетом погрешности компаратора в модели процесса передачи единицы, при этом требуемое соотношение пределов абсолютных погрешностей должно рассчитанной по МИ 2083-90 единства измерений. Измерения

  допускаемых

  погрешности, обеспечения

  выполнятся с учетом его

  «Государственная система косвенные. Определение

• 1.5 При поверке датчиков давления, преобразователей давления измерительных, преобразователей давления с унифицированным выходным сигналом требуемое соотношение пределов допускаемых абсолютных погрешностей должно выполнятся с учетом погрешности измерений выходного унифицированного сигнала, рассчитанной по МИ 2083-90 «Государственная система обеспечения единства измерений. Измерения косвенные. Определение результатов измерений и оценивание их погрешностей».

• 1.6 Для обеспечения требуемого соотношения пределов допускаемых абсолютных погрешностей, а также при отсутствии соответствующих эталонов, для всех подчиненных разрядных эталонов и средств измерений разрешается проводить поверку с помощью эталонов более высокой точности, чем определено последовательностью настоящей поверочной схемы.

• 1.7 Основной единицей измерений разности давления является паскаль (Па), другие единицы измерений применяются в соответствии с Положением о единицах величин, допускаемых к применению в Российской Федерации.

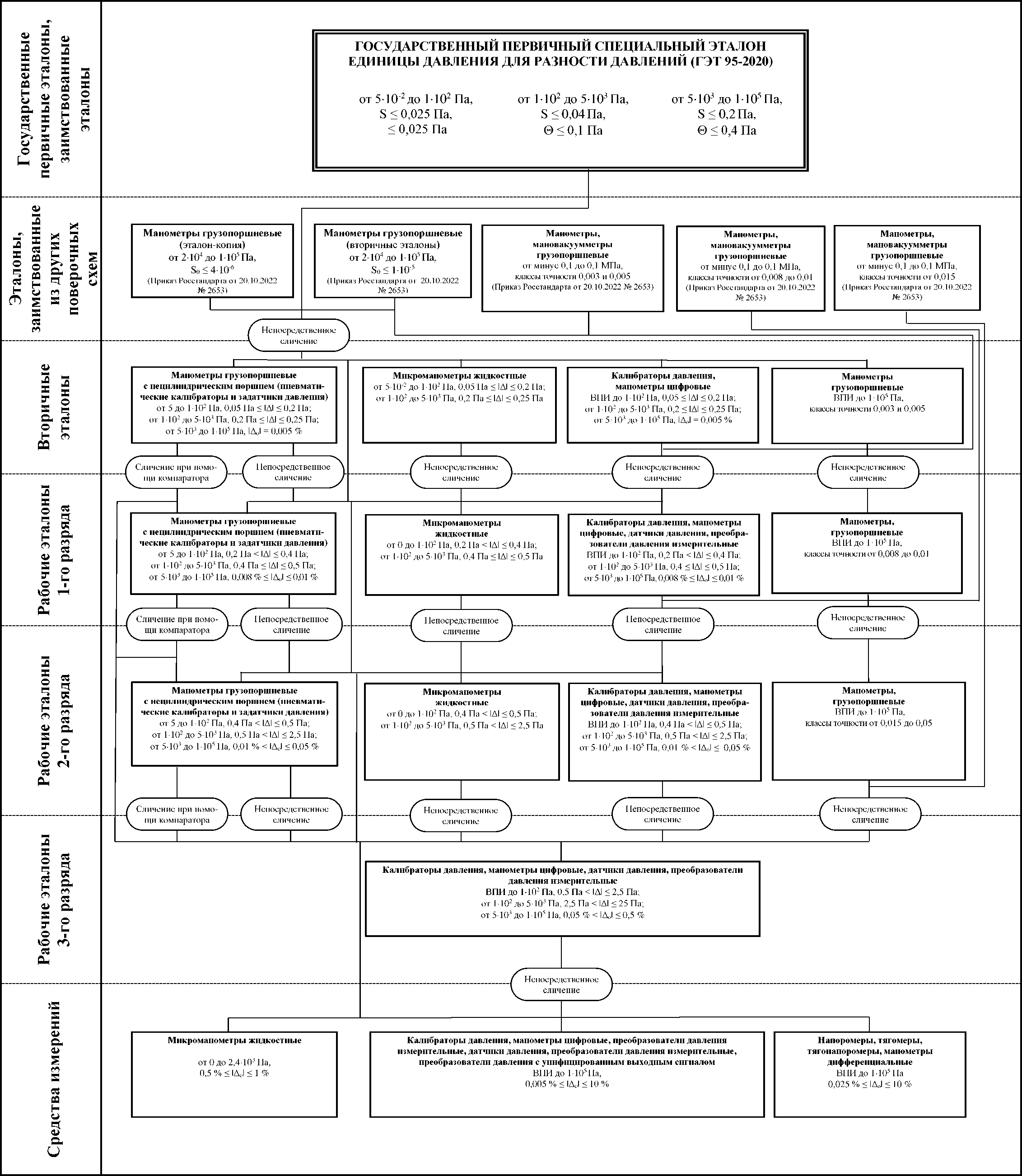

• 1.8 Государственная поверочная схема для средств измерений разности давлений графически представлена в Приложении А.

• 2.1 Государственный первичный специальный эталон (далее по тексту -ГПСЭ) единицы давления для разности давлений (ГЭТ 95-2020) предназначен для воспроизведения и хранения единицы давления в диапазоне от 5-10^-2 до 1^10⁵ Па и передачи единицы давления при помощи вторичных и рабочих эталонов средствам измерений разности давлений.

• 2.2 В основу измерений разности давлений положена единица, воспроизводимая указанным ГПСЭ, представляющая из себя разность двух давлений, измеряемого и опорного давления.

• 2.3 Государственный первичный специальный эталон единицы давления для разности давлений состоит из трех эталонных комплексов: микроманометра весового колокольного МВК с диапазоном измерений от 5^10^-2 до 1^10² Па;

микроманометра компенсационного МКШ с диапазоном измерений от 5^10¹ до 5^10³ Па;

двух манометров грузопоршневых МГП с диапазонами измерений от 7^10² до 5^10⁴ Па и от 3^10³ до 1^10⁵ Па.

• 2.4 Диапазон значений разности давлений, воспроизводимых эталоном, от 5^10^-2 до 1^10⁵ Па.

2.5 ГПСЭ обеспечивает воспроизведение единицы давления со средним квадратическим отклонением результата измерений S при неисключенной систематической погрешности 0, не превышающими значений, указанных в таблице 1.

Таблица 1

2.6 ГПСЭ применяют для международных сличений и для передачи единицы давления вторичным эталонам, рабочим эталонам 1-го, 2-го и 3-го разрядов и средствам измерений методом непосредственного сличения.

• 3.1 Эталоны, заимствованные из других государственных поверочных схем, применяют для передачи единицы давления - паскаля вторичным эталонам, а также разрядным эталонам и средствам измерений разности давлений методом непосредственного сличения. В случае передачи единицы давления от заимствованных эталонов прослеживаемость осуществляется к ГЭТ 23-2010, к которому прослеживается заимствованный эталон (согласно приказу Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653).

• 3.2 В качестве эталонов, заимствованных из других государственных поверочных схем, используют:

манометры грузопоршневые (эталон-копия) с диапазоном измерений от 2^10⁴ до 1^10⁵ Па со среднеквадратическим отклонением результата определения эффективной площади поршневых пар S₀ не более 4^10⁶

1^10^-5 - вторичные эталоны давления в соответствии с государственной поверочной схемой для средств измерений избыточного давления до 4000 МПа (согласно приказу Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653);

манометры, мановакуумметры грузопоршневые с диапазоном измерений от минус 1^10⁵ Па до 1^10⁵ Па класса точности 0,003 и 0,005, рабочие эталоны в соответствии с государственной поверочной схемой для средств измерений избыточного давления до 4000 МПа (согласно приказу Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653);

рабочие эталоны   1-го,   2-го, с государственной поверочной схемой

давления до 4000 МПа (согласно

по техническому регулированию и метрологии от 20.10.2022 № 2653).

• 3.3 Наличие общего для ГЭТ 23-2010 и ГЭТ 95-2020 диапазона давления, делает возможным использование для поверки манометров грузопоршневых, прослеживаемых к каждому из первичных эталонов. Манометры грузопоршневые могут одновременно иметь статус заимствованных и вторичных или рабочих эталонов по настоящей поверочной схеме.

• 3.4 Эталоны единицы давления, прослеживаемые к ГЭТ 23-2010, которые по своей конструкции, диапазону и погрешности измерения давления соответствуют тому или иному уровню настоящей поверочной схемы могут использоваться в качестве эталонов единицы давления для разности давлений.

• 3.5 Соотношение пределов допускаемых абсолютных погрешностей эталона-копии, вторичных эталонов избыточного давления, рабочих эталонов, рабочих эталонов избыточного давления 1-го разряда и поверяемых эталонов (средств измерений) разности давлений, при одном и том же значении давления должно быть не более 0,5 (1:2). Соотношение пределов допускаемых абсолютных погрешностей для рабочих эталонов избыточного давления 2-го разряда и поверяемых эталонов (средств измерений) разности давлений, при одном и том же значении давления должно быть не более 0,4 (1:2,5). Соотношение пределов допускаемых абсолютных погрешностей для рабочих эталонов избыточного давления 3-го разряда и поверяемых эталонов (средств измерений) разности давлений, при одном и том же значении давления должно быть не более 0,33 (1:3).

• 4.1 В качестве вторичных эталонов применяют:

  поршнем

  измерений

манометры грузопоршневые с нецилиндрическим (пневматические калибраторы и задатчики давления) от 5 до 1^10⁵ Па;

микроманометры жидкостные с диапазоном до 5^10³ Па;

калибраторы давления, манометры цифровые измерений до 1-10⁵ Па;

манометры грузопоршневые с ВПИ до 1^10⁵ Па.

• 4.1.1 Дифференциальные манометры грузопоршневые с ВПИ до 1^10⁵ Па, при опорном давлении, превышающем 1^10⁵ Па, получают единицу только от заимствованных эталонов.

• 4.2 Для манометров грузопоршневых с нецилиндрическим поршнем (пневматических калибраторов и задатчиков давления) пределы абсолютной Л и относительной До погрешностей измерений давления (по модулю), в диапазоне измерений:

от 5 до 1^10² Па должны составлять 0,05 Па < 1Л1 < 0,2 Па, в зависимости от конкретного типа эталона;

от 1^10² до 5^10³ Па должны составлять 0,2 Па < 1Л1 < 0,25 Па, в зависимости от конкретного типа эталона;

от 5^10³ до 1^10⁵ Па должны составлять 0,005 % от измеряемого значения (класс точности 0,005).

4.3 Пределы абсолютной погрешности измерений давления микроманометрами жидкостными:

с ВПИ 1 •Ю² Па и менее должны составлять 0,05 Па < 1Л1 < 0,2 Па;

с ВПИ от 1^10² до 5^10³ Па должны составлять 0,2 Па < 1Л1 < 0,25 Па, в зависимости от конкретного типа эталона.

• 4.4 Пределы абсолютной, относительной или приведённой погрешности измерений давления, для калибраторов давления, манометров цифровых:

с ВПИ 1^10² Па и менее должны составлять 0,05 Па < 1Л1 < 0,2 Па, в зависимости от конкретного типа эталона;

с ВПИ от 1^10² до 5^10³ Па должны составлять 0,2 Па < 1Л1 < 0,25 Па, в зависимости от конкретного типа эталона;

с ВПИ от 5^10³ до 1^10⁵ Па должны составлять 1Л_о1 = 0,005 %

(от измеренного значения, верхнего предела измерений или комбинированный вариант), класс точности 0,005.

• 4.5 Пределы относительной манометров грузопоршневых:

  в диапазоне измерений от

  1Л_о1 = 0,003 % или 1Л_о1 = 0,005 %

0,1^ВПИ до ВПИ должны составлять от измеренного значения, класс точности

0,003, 0,005;

в диапазоне измерений от нижнего предела измерений до 0,1^ВПИ

должны составлять 1Л_о1 = 0,003 % от 0.1^ВПИ или 1Л_о1 = 0,005 % от 0.1^ВПИ.

класс точности 0,003, 0,005.

• 4.6 Вторичные эталоны применяют для передачи единицы давления рабочим эталонам 1-го, 2-го и 3-го разрядов и средствам измерений разности давлений методом непосредственного сличения или компаратора.

  сличения при помощи

  вторичных эталонов

• 4.7 При передаче единицы величины от к нижестоящим эталонам и средствам измерений

  соотношение пределов

допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,5 (1:2).

• 5.1 Рабочие эталоны первого (1-го) разряда.

  • 5.1.1 В качестве эталонов 1-го разряда применяют:

манометры грузопоршневые с нецилиндрическим поршнем (пневматические калибраторы и задатчики давления) в диапазоне измерений от 5 до 1^10⁵ Па;

микроманометры жидкостные с диапазонами измерений от 0 до 5^10³ Па;

калибраторы давления, манометры цифровые с ВПИ до 1^10⁵ Па; манометры грузопоршневые с ВПИ до 1^10⁵ Па.

• 5.1.1.1 Дифференциальные манометры грузопоршневые с ВПИ до 1^10⁵ Па, при опорном давлении, превышающем 1^10⁵ Па, получают единицу только от заимствованных эталонов.

• 5.1.2 Для манометров грузопоршневых с нецилиндрическим поршнем (пневматических калибраторов и задатчиков давления) пределы абсолютной и относительной погрешности измерений давления:

от 5 до 1^10² Па должны составлять 0,2 Па < 1Л1 < 0,4 Па, в зависимости от конкретного типа эталона;

от 1^10² до 5^10³ Па должны составлять 0,4 Па < 1Л1 в зависимости от конкретного типа эталона;

от 5^10³ до 1^10⁵ Па должны составлять 0,008 % < 1Л_о1 < измеряемого значения (классы точности от 0,008 до 0,01).

• 5.1.3 Пределы абсолютной погрешности измерений микроманометрами жидкостными:

с ВПИ до 1^10² Па и менее должны составлять 0,2 Па < 1Л1 < 0,4 Па;

с ВПИ от 1^10² до 5^10³ Па должны составлять 0,4 Па < 1Л1 < 0,5 Па, в зависимости от конкретного типа эталона.

• 5.1.4 Пределы абсолютной, относительной или приведённой погрешности цифровых,

  измерений давлений для калибраторов давления, манометров датчиков давления, преобразователей давления измерительных в

  диапазоне

  < 0,4 Па,

измерений:

с ВПИ 1^10² Па и менее должны составлять 0,2 Па < 1Л1 в зависимости от конкретного типа эталона;

с ВПИ от 1^10² до 5^10³ Па должны составлять 0,4 Па < 1Л1 < 0,5 Па, в зависимости от конкретного типа эталона;

с ВПИ от 5^10³ до 1^10⁵ Па должны составлять 0,008 % < 1Л_о1 < 0,01 % (измеренного значения, верхнего предела измерений или комбинированный вариант), классы точности от 0,008 до 0,01.

5.1.5 Пределы относительной погрешности измерений давления, для манометров грузопоршневых:

в диапазоне измерений от 0,1^ВПИ до ВПИ должны составлять 0,008 % <

1Л_о1 < 0,01 % от измеренного значения, классы точности от 0,008 до 0,01;

0,1^ВПИ

от 0,008 до 0,01.

5.1.6 Рабочие эталоны 1-го разряда применяют для передачи давления рабочим эталонам 2-го, 3-го разрядов и средствам измерений разности давлений методом непосредственного сличения или сличения при помощи компаратора.

• 5.1.7 При передаче единицы величины от рабочих эталонов 1-го разряда к нижестоящим эталонам и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,5 (1:2).

• 5.2 Рабочие эталоны второго (2-го) разряда.

  • 5.2.1 В качестве эталонов 2-го разряда применяют:

манометры грузопоршневые с нецилиндрическим поршнем (пневматические калибраторы и задатчики давления) в диапазоне измерений от 5 до 1^10⁵ Па;

микроманометры жидкостные с диапазонами измерений от 0 до 5^10³ Па; калибраторы давления, манометры цифровые, датчики преобразователи давления измерительные, преобразователи с унифицированным выходным сигналом с ВПИ до 1-10⁵ Па;

манометры грузопоршневые с ВПИ до 1^10⁵ Па.

• 5.2.1.1 Дифференциальные манометры грузопоршневые до 1^10⁵ Па, при опорном давлении, превышающем 1^10⁵ Па, получают единицу только от заимствованных эталонов.

• 5.2.2 Для манометров грузопоршневых с нецилиндрическим поршнем (пневматических калибраторов и задатчиков давления) пределы абсолютной или относительной погрешности измерений давления, в диапазоне измерений:

от 5 до 1^10² Па должны составлять 0,4 Па < 1Л1 < 0,5 Па, в зависимости от конкретного типа эталона;

от 1^10² до 5^10³ Па должны составлять 0,5 Па < 1Л1 < 2,5 Па, в зависимости от конкретного типа эталона;

от 5^10³ до 1^10⁵ Па должны составлять 0,01 % < 1Л_о1 < 0,05 % измеряемого значения (классы точности св. 0,01 до 0,05).

погрешности измерений давления

микроманометрами жидкостными:

с ВПИ 1 •Ю² Па и менее должны составлять 0,4 Па < 1Л1 < 0,5 Па;

с ВПИ от 1^10² до 5^10³ Па должны составлять 0,5 Па < 1Л1 < 2,5 Па, в зависимости от конкретного типа эталона.

• 5.2.4 Пределы абсолютной, относительной или приведенной погрешности измерений давления, для калибраторов давления, манометров цифровых, датчиков давления, преобразователей давления измерительных:

с ВПИ 1^10² Па и менее должны составлять 0,4 Па < 1Л1 < 0,5 Па, в зависимости от конкретного типа эталона;

с ВПИ от 1^10² до 5^10³ Па должны составлять 0,5 Па < 1Л1 < 2,5 Па, в зависимости от конкретного типа эталона;

с ВПИ от 5^10³ до 1^10⁵ Па должны составлять 0,01 % < 1Л_о1 < 0,05 % (измеренного значения, верхнего предела измерений или комбинированный вариант), классы точности св. 0,01 до 0,05.

• 5.2.5 Пределы относительной погрешности измерений давления, для манометров грузопоршневых:

в диапазоне измерений от 0,1^ВПИ до ВПИ должны составлять

0,015 % < 1Л_о1 < 0,05 % от измеренного значения, классы точности от 0,015 до 0,05;

методом непосредственного сличения или сличения при помощи компаратора. В случаях передачи единицы давления методом сличения при помощи компаратора необходимо учитывать погрешность компаратора.

• 5.2.7 При передаче единицы величины от рабочих эталонов 2-го разряда к нижестоящим эталонам и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,4 (1:2,5).

• 5.2.8 Допускается возможность передачи единицы рабочим эталонам 2-го разряда с помощью рабочих эталонов этого же разряда при условии, что соотношение пределов их допускаемых абсолютных погрешностей составляет не более 1:2,5.

• 5.3 Рабочие эталоны третьего (3-го) разряда.

  • 5.3.1 В качестве эталонов 3-го разряда применяют:

калибраторы давления, манометры цифровые, датчики давления, преобразователи давления измерительные, с ВПИ до 1-10⁵ Па.

• 5.3.2 Пределы абсолютной, относительной или приведённой погрешности эталонов 3-го разряда, в диапазоне измерений:

  составлять

с верхним пределом измерений 1^10² Па и менее должны

0,5 Па < 1Л1 < 2,5 Па, в зависимости от конкретного типа эталона;

с верхним пределом измерений от 1^10² до 5^10³ Па должны

• 2,5 Па < 1Л1 < 25 Па, в зависимости от конкретного типа эталона;

  составлять

с верхним пределом измерений от 5^10³ до 1^10⁵ Па должны 0,05 % < 1Л_о1 < 0,5 % (измеренного значения, верхнего предела измерений или комбинированный вариант), классы точности св. 0,05 до 0,5.

• 5.3.3 Рабочие эталоны 3-го разряда применяют для передачи единицы средствам измерений разности давлений методом непосредственного сличения.

• 5.3.4 Соотношение пределов допускаемых абсолютных погрешностей измерений эталона и поверяемых средств измерений при одном и том же значении давления должно быть не более 0,33 (1:3).

• 5.3.5 Допускается возможность передачи единицы рабочим эталонам 3-го разряда с помощью рабочих эталонов этого же разряда при условии, что соотношение пределов их допускаемых абсолютных погрешностей составляет не более 0,33 (1:3).

• 6.1 В качестве средств измерений разности давлений применяют:

микроманометры жидкостные с диапазоном измерений от 0 до 2,4^10³ Па;

напоромеры, тягомеры, тягонапоромеры, манометры дифференциальные с ВПИ до 1^10⁵ Па;

калибраторы давления, манометры цифровые, преобразователи давления измерительные, датчики давления, преобразователи давления измерительные, преобразователи давления с унифицированным выходным сигналом, с ВПИ до 1^10⁵ Па.

• 6.2 Пределы относительной погрешности измерений давления микроманометрами жидкостными должны составлять 0,6 % < 1Л_о1 < 1 % (измеренного значения, верхнего предела измерений или комбинированный вариант), классы точности от 0,6 до 1.

• 6.3 Пределы относительной погрешности измерений давления напоромеров, тягомеров, тягонапоромеров, манометров дифференциальных должны составлять 0,025 % < 1Л_о1 <10 % (измеренного значения, верхнего предела измерений или комбинированный вариант), классы точности от 0,025 до 10.

  • 6.3 Пределы

  преобразователей преобразователей

  погрешности калибраторов, манометров

  давления измерительных, датчиков давления измерительных, преобразователей

  цифровых,

  давления,

  давления

с унифицированным выходным сигналом должны

0,005 % < 1Л_о1 < 10 % (измеренного значения, верхнего предела измерений или комбинированный вариант), классы точности от 0,005 до 10.

• 6.4 Допускается применение других наименований для средств измерений разности давлений.

S - среднее квадратическое отклонение;

© - неисключенная систематическая погрешность;

Л - пределы абсолютной погрешностей измерений давления;

Ло - пределы относительной погрешностей измерений давления.
