МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

11 марта 2025 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

4. Контроль за исполнением настоящего приказа оставляю за собой.

f                      *                 >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « _ »            2025 г. № ____

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» марта 2025 г. № 480

Регистрационный № 89846-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электроэнергии трехфазные трансформаторного включения M2M-3T

Счетчики электроэнергии трехфазные трансформаторного включения M2M-3T предназначены для измерения и многотарифного учета активной и реактивной электрической энергии прямого и обратного направлений в трехфазных сетях переменного тока промышленной частоты при включении в сеть через трансформаторы тока. Счетчики могут использоваться как автономно, так и в составе автоматизированных информационно-измерительных систем учета электрической энергии.

Принцип действия счетчиков основан на измерении входных сигналов напряжения и силы переменного тока с помощью аналого-цифрового преобразователя с последующей обработкой с помощью микроконтроллера.

Конструктивно счетчик состоит из пластикового корпуса, контактной (клеммной) колодки, печатных плат и дисплея. Счетчик имеет в своём составе датчики тока, в качестве которых служат токовые трансформаторы; датчики напряжения, в качестве которых служат резистивные делители напряжения; микросхему аналого-цифрового преобразователя (АЦП); микроконтроллер; энергонезависимые часы реального времени; энергонезависимую память для хранения данных; графический дисплей для отображения измеренных величин и другой информации; кнопки управления; оптический порт; испытательные оптические выходы активной и реактивной энергии; модули основного и резервного канала связи; встроенный источник питания.

Контактная (клеммная) колодка служит для подключения электросети, соединяется с корпусом и закрывается прозрачной крышкой клеммного отсека. Крышка корпуса счетчика и крышка клеммного отсека допускают пломбировку.

В журналах событий фиксируются значимые события, в числе которых изменения конфигурации, попытки внешнего воздействия на процесс учета электроэнергии, превышения пороговых значений параметров электросети и нагрузки. Счетчик регистрирует события и сохраняют их в памяти с фиксацией даты и времени. Счетчик дает возможность определить тарифные расписания с использованием до 4 тарифов и до 12 тарифных зон в сутки, задаваемых при конфигурировании. При создании расписаний используются суточные расписания, тарифные недели и специальные дни, возможно определить переход зима/лето.

Счетчики изготавливаются в различных модификациях, различающихся наличием SIM-чипа, наличием внутренней или внешней антенны, наличием и типом резервного канала связи. Каждая модификация имеет своё уникальное условное обозначение, состав и возможные варианты характеристик которого приведены в таблице 1.

Наличие SIM-чипа

/нет индекса/ - отсутствует SC - применяется SIM-чип

Резервный канал связи

/нет индекса/ - отсутствует, либо один или несколько индексов:

RS или S - RS-485

B - Bluetooth Low Energy (BLE)

Антенна GSM

/нет индекса/ - встроенная А - внешняя антенна

Основной канал связи 2G - 2G (GSM/GPRS)

Максимальный фазный ток 10 - 10 А

Класс точности по активной/реактивной энергии 05/1 - 0,5S/1,0

Конструктивное исполнение и схема включения

3Т - трехфазный щитового исполнения трансформаторного включения

Торговая марка счетчика

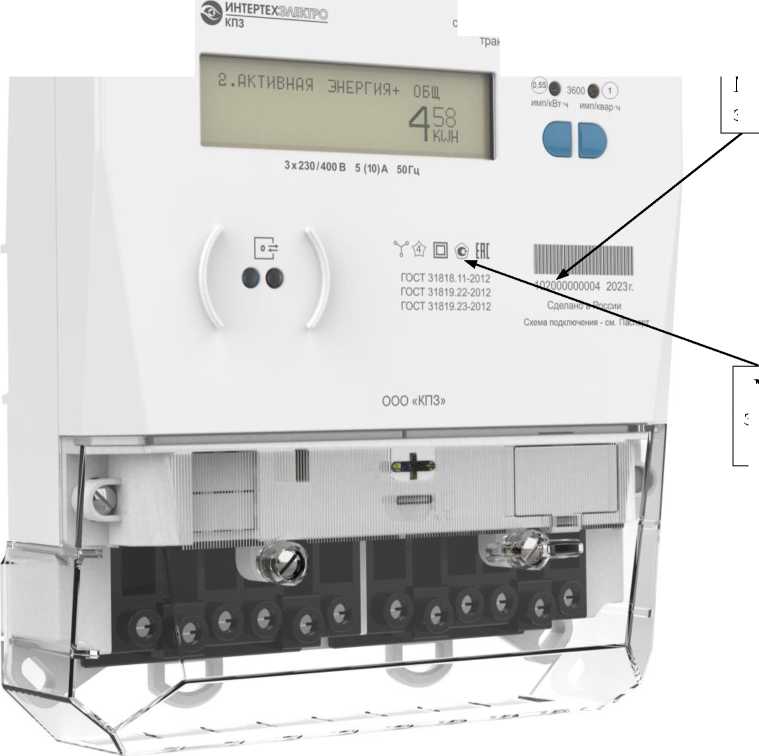

Общий вид счетчика, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из двенадцати арабских цифр, наносится на лицевую панель корпуса счетчиков методом лазерной гравировки.

^'^^"'“’««Р^итрехфаэный

jpMaTopHoro включения

M2M-3T-05/1-10-2G

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид счетчика

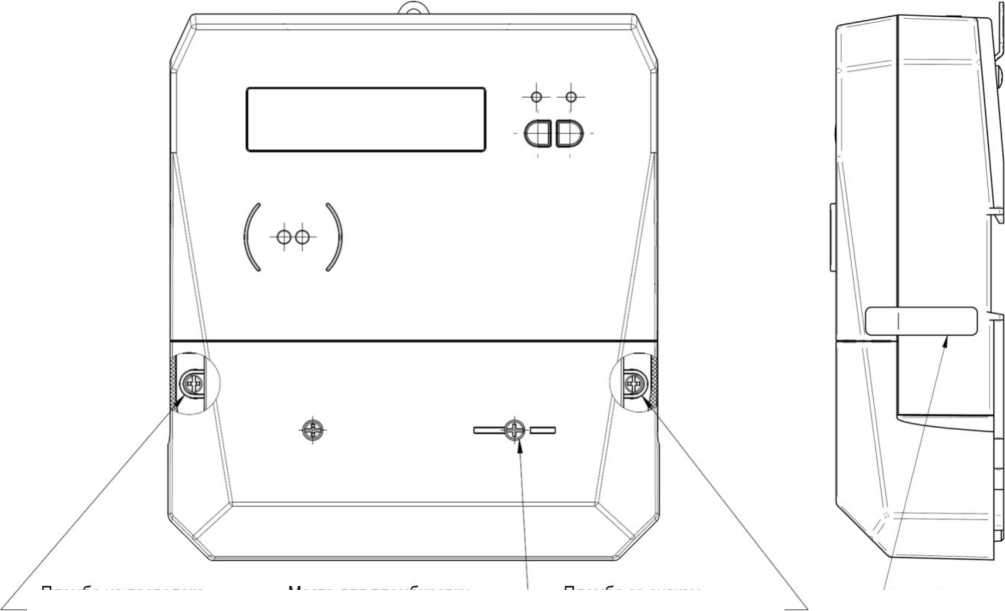

Место расположения пломб и место нанесения знака поверки указаны на рисунке 2.

Поставляемый производителем счетчик имеет две пломбы, находящиеся под прозрачной крышкой клеммного отсека: пломбу на проволоке со знаком поверки (слева) и пломбу со знаком завода-изготовителя (справа). Пломба со знаком завода-изготовителя может быть выполнена в виде пломбы на проволоке либо в виде пластилиновой пломбы.

Снаружи на правой стороне счетчик имеет дополнительную наклейку-пломбу.

На счетчике предусмотрено место для пломбы обслуживающей организации, которая устанавливается над крышкой клеммного отсека и выполняется в виде пломбы на проволоке.

Пломба со знаком

/ Наклейка-пломба

Пломба на проволоке со знаком поверки

Место для пломбировки обслуживающей организацией завода-изготовителя

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки

Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по каналам связи.

Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки.

Встроенное ПО не может быть считано без вскрытия корпуса счетчика и использования специального оборудования и программного обеспечения. Встроенное ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл. Номер версии ПО может быть считан со счетчика по каналам связи.

Уровень преднамеренных

Идентификационные данные ПО счетчиков приведены в таблице 2.

Таблица 2 -

данные ПО

Таблица 3 -

Таблица 4 - Технические характеристики

Таблица 5 - Показатели надежности

Таблица 6 - Комплектность

наносится на корпус счетчика методом лазерной гравировки, на титульный лист паспорта и руководства по эксплуатации - типографским способом.

приведены в подразделе 2.8 «Устройство и работа счетчика» документа «Счетчик электроэнергии трехфазный трансформаторного включения М2М-3Т. Руководство по эксплуатации. ПРЕТ.411152.007РЭ».

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

ПРЕТ.411152.007ТУ «Счетчики электроэнергии трехфазные трансформаторного включения M2M-3T. Технические условия».

Общество с ограниченной ответственностью «Курганский приборостроительный завод» (ООО «КПЗ»)

ИНН 7708369158

Юридический адрес: 640003, г. Курган, ул. Тимофея Невежина, д. 3, стр. 4, к. 11, помещ. 231

Телефон (факс): +7 (3522) 42-80-00

E-mail: info@kpsz.ru

Web-сайт: www.kpsz.ru

Общество с ограниченной ответственностью «Курганский приборостроительный завод» (ООО «КПЗ»)

ИНН 7708369158

Юридический адрес: 640003, г. Курган, ул. Тимофея Невежина, д. 3, стр. 4, к. 11, помещ. 231

Адрес места осуществления деятельности: 640003, Курганская обл., г. Курган, ул. Тимофея Невежина, д. 3, стр. 4

Телефон (факс): +7 (3522) 42-80-00

Е-mail: info@kpsz.ru

Web-сайт: www.kpsz.ru

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: https://prommash-test.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
