МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

11 марта 2025 г.

481

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему

измерений в части конструктивных изменений, не на их метрологические характеристики, согласно приложению к приказу.

2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.

измерений,

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

сведения, предоставления утвержденным приказом Российской Федерации

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р. Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от « _ »               2025 г. №  _t81

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методик поверки сохраняется

Устанавливаемая методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

Расходомеры-счетчики вихревые

ЭЛЕМЕР-РВ

79250-20

МП 1066-1-2019

Общество с ограниченной ответственностью Научнопроизводственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г.

Москва, г.

Зеленоград

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г.

Казань

2.

Калибраторы тока и напряжения

Н4-25

75937-19

МП 246-2622017

Общество с ограниченной ответственностью «Радиоэлектронн ые системы» (ООО «РЭС»), г. Екатеринбург

УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева», г.

Екатеринбург




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» марта 2025 г. № 481

Лист № 1

Всего листов 12

Регистрационный № 79250-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ

Назначение средства измерений

Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ предназначены для измерений объемного расхода и объема жидкостей, газов, насыщенного и перегретого пара.

Описание средства измерений

Принцип действия расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ основан на явлении возникновения вихревой структуры (дорожки Кармана) в потоке измеряемой среды, обтекающей неподвижное препятствие определенной формы (тело обтекания). Частота следования вихрей за телом обтекания пропорциональна скорости потока, которой, в свою очередь, пропорционален объемный расход и объем измеряемой среды.

В состав расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ входят: первичный преобразователь расхода, устанавливаемый в трубопровод с измеряемой средой, блок преобразования расхода (опционально возможно подключение к блоку преобразования расхода внешних датчиков температуры и (или) давления утвержденного типа), блоки коммутации

(при раздельном исполнении).

Первичный преобразователь расхода представляет собой участок трубопровода, в поперечном сечении которого расположены тело обтекания и чувствительный элемент (сенсор). Возникновение вихрей за телом обтекания приводит к соответствующим колебаниям давления измеряемой среды. Сенсор воспринимает эти колебания, преобразовывает их в электрический сигнал и передает сигнал в блок преобразования расхода (через блоки коммутации при раздельном исполнении).

Блок преобразования расхода принимает и обрабатывает сигнал от первичного преобразователя расхода, вычисляет объемный расход, объем измеряемой среды и преобразует их в токовый сигнал (от 4 до 20 мА) и (или) цифровой сигнал HART-протокола, или в цифровой сигнал интерфейса RS-485 c протоколом обмена ModBus, или в сигналы интерфейса Foundation fieldbus, или в частотный, или в импульсный, или в релейный сигнал. Блок преобразования расхода опционально может быть укомплектован индикатором и клавиатурой.

Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ имеют два варианта конструктивного исполнения: компактное, когда первичный преобразователь расхода совмещен с блоком преобразования расхода в единую конструкцию и раздельное, когда блок преобразования расхода размещается отдельно от первичного преобразователя расхода. При раздельном исполнении блок преобразования расхода и первичный преобразователь расхода соединяются кабелем через блоки коммутации.

Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ выпускаются в различных исполнениях, которые отличаются:

  • - областью применения;

  • - измеряемой средой;

  • - типом присоединения к трубопроводу («фланцевый», «сэндвич», погружной -«зондовый» или «зондовый с лубрикатором»);

  • - вариантами блока преобразования расхода (исполнения БПР-04, отличающихся внешним видом, вариантами выходных возможностью индикации);

  • - метрологическими характеристиками (индексы исполнения

БПР-02, сигналов,

БПР-03 и питанием,

Г09, Г10,

Г15 - для

газовых сред и пара; индексы исполнения Ж05, Ж07, Ж10 - для жидкостей).

Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ в зависимости от области применения имеют исполнения:

  • - общепромышленное (ЭЛЕМЕР-РВ);

  • - взрывобезопасное с видом взрывозащиты «взрывонепроницаемые оболочки» «d» (Exd) (ЭЛЕМЕР-PB-Exd);

  • - взрывобезопасное с видом взрывозащиты «искробезопасная электрическая цепь «i» (Еxia) (ЭЛЕМЕР-РВ-Exia);

  • - взрывобезопасное с видом взрывозащиты «взрывонепроницаемые оболочки «d» и «искробезопасная электрическая цепь «i» (Еxdia) (ЭЛЕМЕР-РВ-ЕхР1а);

  • - атомное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (А) (ЭЛЕМЕР-РВ-A);

  • - кислородное (О2) (ЭЛЕМЕР-РВ-О2).

    вихревые ЭЛЕМЕР-РВ с типом присоединения и «сэндвич» имеют конструктивные исполнения

Расходомеры-счетчики к трубопроводу «фланцевый» со встроенными в первичный преобразователь расхода датчиками давления и (или) температуры утвержденного типа.

В расходомерах-счетчиках вихревых ЭЛЕМЕР-РВ с типом присоединения к трубопроводу «зондовый» и «зондовый с лубрикатором» тело обтекания и сенсор объединены в специальный конструктив зонда, который устанавливается в измерительном сечении трубопровода на погружной штанге на определенной глубине.

Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ с типом присоединения к трубопроводу «зондовый с лубрикатором» оснащаются лубрикаторным устройством, позволяющим в том числе монтировать в трубопровод и демонтировать зонд на погружной штанге без остановки подачи измеряемой среды.

Токовый (от 4 до 20 мА) и частотный выходные сигналы расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ используются для передачи значений объемного расхода измеряемой среды, импульсный выходной сигнал - объема измеряемой среды. Цифровые сигналы (HART, ModBus, Foundation fieldbus) используются для передачи информации об объеме и объемном расходе измеряемой среды.

Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ могут конфигурироваться посредством HART-коммуникатора или внешнего компьютера c HART-модемом, а также непосредственно в блоке преобразования расхода с использованием меню.

Общий вид расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ представлен на рисунках 1-3.

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

а)

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

г)

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

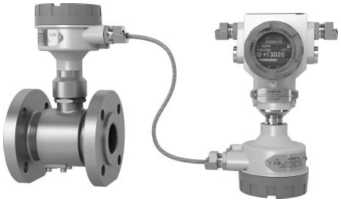

Рисунок 1 - Общий вид расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ:

а) раздельное исполнение с блоком преобразования расхода БПР-02 с индикацией;

б) раздельное исполнение с блоком преобразования расхода БПР-02 без индикации;

в) раздельное исполнение с блоком преобразования расхода БПР-04 с индикацией;

г) компактное исполнение с блоком преобразования расхода БПР-02 без индикации;

д) компактное исполнение с блоком преобразования расхода БПР-02 с индикацией.

Примечание - На примере комплектации фланцевого исполнения

первичного преобразователя расхода

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

а)

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

б)

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

в)

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

г)

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

д)

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

е)

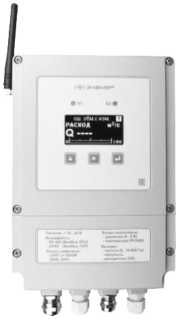

Рисунок 2 - Общий вид блоков преобразования расхода (БПР) и блока коммутации расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ:

а) исполнение БПР-02 с индикацией;

б) исполнение БПР-02 без индикации;

в) исполнение БПР-03 с индикацией;

г) исполнение БПР-03 без индикации;

д) исполнение БПР-04 с индикацией;

е) блок коммутации.

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru
Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru
Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru
Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru
Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru
Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru
Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

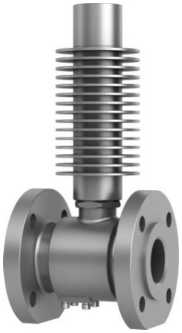

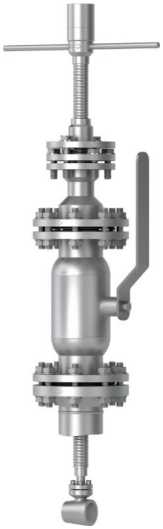

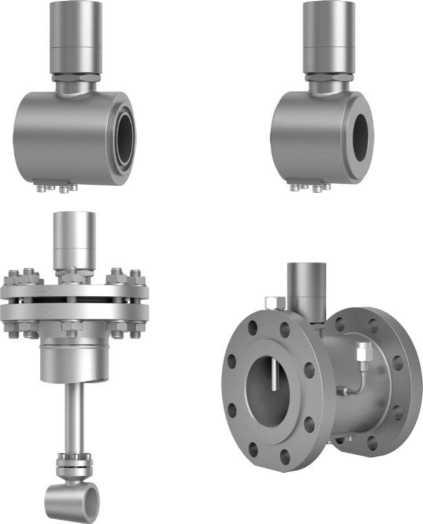

Рисунок 3 - Общий вид первичных преобразователей расхода расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

Защита от несанкционированного доступа расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ осуществляется пломбировкой корпуса блоков преобразования расхода (БПР) и блоков коммутации (при наличии), лубрикаторного устройства с помощью металлических пломб, навешиваемых на проволоку, проведенную через специальные пломбировочные отверстия, и наклеек, которые разрушаются при попытке вскрытия. Схема и места пломбировки от несанкционированного доступа расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ представлены на рисунке 4. Обозначение места нанесения знака поверки расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ-A представлено на рисунке 4.

Место нанесения знака поверки

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru
Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

Место нанесения знака поверки

б)

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

в)

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

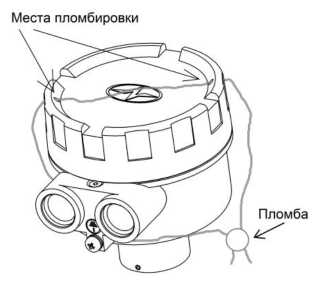

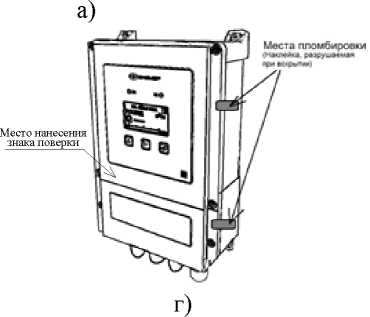

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест пломбировки от несанкционированного доступа расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ, обозначение места нанесения знака поверки расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ-A в зависимости от исполнений:

а) блок преобразования расхода исполнения БПР-02;

б) блок преобразования расхода исполнения БПР-03;

в) блок коммутации;

г) блок преобразования расхода исполнения БПР-04;

д) лубрикаторное устройство для типа присоединения

с лубрикатором».

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

д)

к трубопроводу «зондовый

Программное обеспечение

встроенное и автономное

Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ имеют программное обеспечение.

Программное обеспечение, встроенное в микропроцессорный модуль расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ, включает метрологически значимую часть, которая является фиксированной, незагружаемой. Встроенное программное обеспечение может быть изменено только на предприятии-изготовителе. Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Автономное программное обеспечение служит для конфигурирования параметров расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ, не оказывающих влияния на метрологически значимую часть программного обеспечения, настройки, получения значений измеряемых величин, получения диагностической информации о функционировании расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ и не оказывает влияния на метрологические характеристики расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)

Значение

ModBus

HART

Foundation fieldbus

Идентификационное наименование

BPR03MB V0030.hex

BPR04MB V0015.hex

BPR02 ver12.hex

BPR03H ver06.hex

BPR03FF_v13.hex

Номер              версии

(идентификационный номер)

30.ХХХ

15.ХХХ

12.ХХХ

6.ХХХ

13.ХХХ

Таблица 2 -

обеспечения

данные автономного

Идентификационные данные (признаки)

Значение

ModBus

HART

Foundation fieldbus

Идентификационное наименование

MB03Flow

Config V0010 ХХХ.exe

MB04Flow_

Config V0008 KKK.exe

SetupHARTmanager_v4.2.

4.exe

Setup_fieldbusconfig_ ver5.0.exe

Номер версии (идентификационный номер)

0010.ХХХ

0008.ХХХ

4.Х.Х

5.ХХХ

В идентификационных номерах встроенного и автономного программных обеспечений фиксированные цифры отвечают за метрологичеки значимую часть и являются неизменными.

Метрологические и технические характеристики

Таблица 3-

Наименование характеристики

Значение

Диапазон измерений объемного расхода жидкости, газа и пара, м3- для типов присоединения к трубопроводу «фланцевый» и «сэндвич»

см. таблицу 5

- для типов присоединения к трубопроводу «зондовый» и «зондовый с лубрикатором»

см.таблицу 6

Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости по частотному, импульсному, цифровому выходному сигналу1) , %:

а) индекс исполнения Ж05:

- в диапазоне расходов от 0,1^Qmax включ. до 0,9^Qmax включ.

±0,5

- в диапазоне расходов от Qmin до 0,1-Qmax и св. 0,9^Qmax до Qmax

±0,7

б) индекс исполнения Ж07 в диапазоне расходов от Qmin до Qmax

±0,7

в) индекс исполнения Ж10 в диапазоне расходов от Qmin до Qmax

±1,0

Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа и пара по частотному, импульсному, цифровому выходному сигналу I) , %:

а) индекс исполнения Г09:

- в диапазоне расходов от 0,1^Qmax включ. до 0,9^Qmax включ.

±0,9

- в диапазоне расходов от Qmin до 0,1-Qmax и св. 0,9^Qmax до Qmax

±1,0

б) индекс исполнения Г10 в диапазоне расходов от Qmin до Qmax

±1,0

в) индекс исполнения Г15 в диапазоне расходов от Qmin до Qmax

±1,5

Наименование характеристики

Пределы допускаемой приведенной погрешности к диапазону выходного сигнала при преобразовании объемного расхода жидкости в аналоговый сигнал силы постоянного тока от 4 до 20 мА2), %_______

Пределы допускаемой приведенной погрешности измерений входного сигнала постоянного напряжения, %3) (нормирующее значение диапазон измерений от 0 до 5 В)__________________________________

Пределы допускаемой абсолютной погрешности измерений входного сигнала электрического сопротивления от 0 до 3000 Ом, Ом: 3)

  • - в диапазоне от 0 до 300 Ом включ.

  • - в диапазоне св. 300 до 3000 Ом

  • 1) При проведении поверки беспроливным (имитационным) способом пределы допускаемой относительной погрешности измерений объемного расхода и объема равны:

  • - для жидкости - ±1,0 %;

  • - для газа и пара - ±1,5 %.

  • 2) Если объемный расход выводится с расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ в виде аналогового сигнала силы постоянного тока от 4 до 20 мА, при расчете пределов погрешности измерений необходимо учитывать составляющую, вызванную погрешностью преобразования цифрового сигнала в аналоговый сигнал силы постоянного тока от 4 до 20 мА расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ.

  • 3) Опционально при подключении к блоку преобразования расхода внешних датчиков температуры и (или) давления. Примечание - Приняты следующие сокращения:

  • - Qmin - наименьший измеряемый расход, м3/ч;

  • - Qmax - наибольший измеряемый расход, м3/ч;

R - измеренное значение сопротивления, Ом.

Значение

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

±0,15

0,045 R

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Номинальный диаметр

- для типов присоединения к трубопроводу «фланцевый», «сэндвич»

от DN25 до DN300

- для типов присоединения к трубопроводу «зондовый», «зондовый с лубрикатором»

от DN100 до DN20001)

Измеряемая среда

жидкость, газ, пар

Температура измеряемой среды, °С

от -50 до +350

Давление измеряемой среды, МПа, не более1)

2,5; 4; 6,3; 10; 16; 20; 25

Выходные сигналы: - токовый, мА

от 4 до 20

- частотный, Гц

от 0 до 10000

- импульсный, Гц

от 0 до 50

- цифровой

HART, ModBus, Foundation Fieldbus

Входные сигналы:1)

- сопротивление, Ом

от 0 до 3000

- постоянное напряжение, В

от 0 до 5

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -60 до +70

- относительная влажность, %, не более

98

- атмосферное давление, кПа

от 84,0 до 106,7

Параметры электрического питания1): - напряжение постоянного тока, В

от 18 до 42;

- напряжение переменного тока, В

от 150 до 249

от 130 до 249

- частота переменного тока, Гц

50±1

Потребляемая мощность, Вт, не более

3

Габаритные размеры (для типов присоединения к трубопроводу «фланцевый» и «сэндвич»), мм, не более: - длина

530

- ширина

590

- высота

720

Габаритные размеры (для типов присоединения к трубопроводу «зондовый» и «зондовый с лубрикатором»), мм, не более:

- длина

400

- ширина

400

- высота

1400

Масса, кг, не более

290

Степень защиты от воздействия окружающей среды:

- для первичного преобразователя расхода1)

IP652), IP67, IP683)

- для блока преобразования расхода

IP67

Маркировка взрывозащиты1)

1Ех db IIC T1 Gb X,

- для исполнений ЭЛЕМЕР-РВ-Ехd

0/1 Ex d IIC T1 Ga/Gb X,

Ех tb IIIC T370 °C Db X; 1Ех db IIC T2 Gb X, 0/1 Ex d IIC T2 Ga/Gb X, Ех tb IIIC T270 °C Db X;

1Ех db IIC T6_T3 Gb X, 0/1 Ex d IIC T6_T3 Ga/Gb X, Ех tb IIIC T85 °C_T170 °C Db X;

1Ех db IIB T1 Gb X,

0/1 Ex d IIB T1 Ga/Gb X, Ех tb IIIB T370 °C Db X;

1Ех db IIB T2 Gb X,

0/1 Ex d IIB T2 Ga/Gb X, Ех tb IIIB T270 °C Db X;

1Ех db IIB T6_T3 Gb X, 0/1 Ex d IIB T6_T3 Ga/Gb X, Ех tb IIIB T85 °C T170 °C Db X

Наименование характеристики

Значение

- для исполнений ЭЛЕМЕР-РВ-Exia

- для исполнений ЭЛЕМЕР-РВ-Exdia

0Ex ia IIC T1 Ga X, 0/1 Ex ia IIC T1 Ga/Gb X, Ех tb IIIC T370 °C Db X;

0Ex ia IIC T2 Ga X, 0/1 Ex ia IIC T2 Ga/Gb X, Ех tb IIIC T270 °C Db X; 0Ex ia IIC T6_T3 Ga X, 0/1 Ex ia IIC T6_T3 Ga/Gb X, Ех tb IIIC T85 °C_T170 °C Db X;

0Ex ia IIB T1 Ga X, 0/1 Ex ia IIB T1 Ga/Gb X, Ех tb IIIB T370 °C Db X

0Ex ia IIB T2 Ga X, 0/1 Ex ia IIB T2 Ga/Gb X, Ех tb IIIB T270 °C Db X; 0Ex ia IIB T6_T3 Ga X, 0/1 Ex ia IIB T6_ T3 Ga/Gb X, Ех tb IIIB T85 °C^T170 °C Db X

1Ех db ia IIC T1 Gb X, 0/1 Ex ia/d IIC T1 Ga/Gb X, 1Ех db ia IIC T2 Gb X;

0/1 Ex ia/d IIC T2 Ga/Gb X, 1Ех db ia IIC T6_T3 Gb X, 0/1 Ex ia/d IIC T6_T3 Ga/Gb X;

1Ех db ia IIB T1 Gb X, 0/1 Ex ia/d IIB T1 Ga/Gb X, 1Ех db ia IIB T2 Gb X;

0/1 Ex ia/d IIB T2 Ga/Gb X, 1Ех db ia IIB T6_T3 Gb X, 0/1 Ex ia/d IIB T6 T3 Ga/Gb X

Средний срок службы, лет:

  • - для исполнений ЭЛЕМЕР-РВ, ЭЛЕМЕР-PB-Exd, ЭЛЕМЕР-РВ-Exia, ЭЛЕМЕР-РВ-Exdia, ЭЛЕМЕР-РВ-О2

  • - для исполнения ЭЛЕМЕР-РВ-A________________

Средняя наработка на отказ, ч:

  • - для исполнений ЭЛЕМЕР-РВ, ЭЛЕМЕР-РВ-Ехd,

ЭЛЕМЕР-РВ-Exia, ЭЛЕМЕР-РВ-Exdia, ЭЛЕМЕР-РВ-О2

  • - для исполнения ЭЛЕМЕР-РВ-A

    15

    30

    150000

    270000

  • 1) В зависимости от исполнения.

  • 2) Для конструктивного исполнения со встроенными в первичный преобразователь расхода датчиками давления и (или) температуры.

  • 3) Для первичного преобразователя расхода раздельного конструктивного исполнения.

Таблица 5 - Номинальные диаметры, диапазоны измерений объемного расхода жидкости, газа и пара (для типов присоединения к трубопроводу «фланцевый» и «сэндвич»)

Номинальный диаметр

Измеряемые среды: газ, пар

Измеряемая среда: жидкость

Наименьший измеряемый расход, Qmin, м3

Наибольший измеряемый расход, Qmax, м3

Наименьший измеряемый расход, Qmin, м3

Наибольший измеряемый расход, Qmax, м3

DN25

4,5

135

0,5

16

DN32

7

217

0,9

27

DN40

11

340

1,4

43

2,5

76

DN501)

4,5

135

2,2

67

17

530

DN65

30

900

3,7

115

DN802)

17

530

5,7

172

45

1360

DN100

70

2120

9

270

DN150

160

4800

20

605

DN200

280

8480

35

1075

DN250

440

13250

55

1680

DN300

635

19100

80

2420

  • 1) Для DN50 предусмотрено конструктивное исполнение расходомеров-счетчиков ЭЛЕМЕР-РВ на 3 возможных диапазона измерений расхода газообразных сред (диапазон измерений указывается в паспорте).

  • 2) Для DN80 предусмотрено конструктивное исполнение расходомеров-счетчиков ЭЛЕМЕР-РВ на 2 возможных диапазона измерений расхода газообразных сред (диапазон измерений указывается в паспорте).

Таблица 6 - Номинальные диаметры, диапазоны измерений объемного расхода жидкости, газа и пара (для типов присоединения к трубопроводу «зондовый» и «зондовый с лубрикатором»)

Номинальный диаметр

Измеряемые среды: газ, пар

Измеряемая среда: жидкость

Наименьший измеряемый расход, Qmin, м3

Наибольший измеряемый расход, Qmax, м3

Наименьший измеряемый расход, Qmin, м3

Наибольший измеряемый расход, Qmax, м3

для исполнений ЭЛЕМЕР-РВ, Э. ЭЛЕМЕР-РВ-Exdia, ЭЛЕ]

HEMEP-PB-Exd, ЭЛ

МЕР-РВ-О2, ЭЛЕМ]

ЕМЕР-РВ-Exia,

ЕР-РВ-A

DN100

106

2120

13

270

DN150

240

4800

30

605

DN200

424

8480

53

1075

DN300

955

19100

121

2420

DN400

1696

33920

215

4300

DN500

2650

52990

335

6710

DN600

3815

76300

483

9670

DN700

5193

103860

658

13160

DN800

6782

135650

859

17190

Номинальный диаметр

Измеряемые среды: газ, пар

Измеряемая среда: жидкость

Наименьший измеряемый расход, Qmin, м3

Наибольший измеряемый расход, Qmax, м3

Наименьший измеряемый расход, Qmin, м3

Наибольший измеряемый расход, Qmax, м3

DN900

8584

171680

1087

21750

для исполнений ЭЛЕМЕР-РВ,

ЭЛЕМЕР-РВ-ЕхН, ЭЛЕМЕР-РВ-Exia,

ЭЛЕМЕР-РВ-Exdia, ЭЛЕМЕР-РВ-О2

для исполнен

ЭЛЕМЕР-РВ-Ех( ЭЛЕМЕР-РВ-Exd

ЭЛЕМ

ий ЭЛЕМЕР-РВ,

1, ЭЛЕМЕР-РВ-Exia,

ia, ЭЛЕМЕР-РВ-О2,

ЕР-РВ-А

DN1000

10597

211950

1342

26850

DN1100

12823

256460

1624

32490

DN1200

15260

305210

1933

38660

DN1300

17910

358200

2268

45370

DN1400

20771

415430

2631

52620

DN1500

23844

476890

3020

60410

DN1600

27130

542600

3436

68730

DN1700

30627

612540

3879

77590

DN1800

34336

686720

4349

86980

DN1900

38257

765140

4846

96920

DN2000

42390

847800

5369

107390

Знак утверждения типа

гравировки на табличку, прикрепленную

к корпусу а также типографским способом на

наносится способом расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ, титульных листах руководства по эксплуатации и паспорта.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Расходомер-счетчик вихревой

ЭЛЕМЕР-РВ

1 шт.

Программное обеспечение на CD-диске или флеш-носителе

-

1 шт.

Комплект монтажных частей (по заказу)

-

1 компл.

Руководство по эксплуатации

ЭЛЕМЕР-РВ

ЭЛЕМЕР-РВ (с HART-протоколом и питанием от токовой петли)

ЭЛЕМЕР-РВ (c протоколом обмена ModBus RTU)

НКГЖ.407131.001РЭ

НКГЖ.407131.001-01200РЭ

НКГЖ.407131.001 -01300РЭ

1 экз.

Паспорт

ЭЛЕМЕР-РВ

ЭЛЕМЕР-РВ-A

ЭЛЕМЕР-РВ (кислородное исполнение)

НКГЖ.407131.001ПС

НКГЖ.407131.001-31000ПС

НКГЖ.407131.001-61000ПС

1 экз.

Сведения о методиках (методах) измерений

приведены в п. 3.2 «Использование изделий» эксплуатационных документов НКГЖ.407131.001РЭ «Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ». Руководство по эксплуатации, НКГЖ.407131.001-01200РЭ «Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ» (с HART-протоколом и питанием от токовой петли). Руководство по эксплуатации, НКГЖ.407131.001-01300РЭ «Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ» (c протоколом обмена ModBus RTU). Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к расходомерам-счетчикам вихревым ЭЛЕМЕР-РВ

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении

Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 26.51.52-155-13282997-2017 Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ. Технические условия.

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1 Телефон: (495) 987-12-38, факс: (499) 735-02-59

E-mail: elemer@elemer.ru

Web-сайт: www.elemer.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Регистрационный номер в реестре аккредитованных лиц № RA.RU.310592.




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» марта 2025 г. № 481

Лист № 1

Всего листов 5

Регистрационный № 75937-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы тока и напряжения Н4-25

Назначение средства измерений

Калибраторы тока и напряжения Н4-25 (далее - калибраторы)

предназначены для воспроизведения напряжения переменного и постоянного электрического тока, силы переменного и постоянного электрического тока.

Описание средства измерений

Принцип действия калибраторов основан на предварительном формировании, усилении, последующей стабилизации и выдаче на выходные клеммы сигнала постоянного или переменного тока, или напряжения.

Пользователь с помощью органов управления, расположенных на передней панели калибратора (клавиатуры и ручки управления), задаёт режим работы (выдача на выходные клеммы постоянного напряжения, постоянного тока, переменного напряжения или переменного тока) и контролирует параметры работы с помощью знакосинтезирующего алфавитно-цифрового индикатора. При запуске пользователем режима выдачи постоянного напряжения или тока с помощью внутреннего регулируемого источника опорного напряжения формируется сигнал постоянного напряжения, который усиливается до заданной величины напряжения или преобразуется в сигнал с заданной величиной силы тока и непрерывно стабилизируется высокоточным регулятором. В случае запуска режима выдачи переменного напряжения или тока с помощью управляющего контроллера формируется широтно-модулированный гармонический сигнал необходимой частоты, который усиливается до промежуточного значения по амплитуде, далее фильтруется с помощью многоступенчатого фильтра и подаётся на первичную обмотку выходного трансформатора. В зависимости от требуемой величины напряжения или тока выходного сигнала к выходным клеммам подключаются различные вторичные обмотки трансформатора. Величина выходного напряжения или тока непрерывно поддерживается управляющим контроллером, формирующим выходной сигнал.

Конструктивно калибратор выполнен в виде пыле и влагозащищённого кейса. Все органы управления и индикации, клеммы для подключения нагрузки и заземления, разъёмы подключения питания и удалённого управления, а также вентиляционные отверстия расположены на передней панели калибратора, доступной только при открытии крышки кейса.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом нанесения наклейки на табличку калибратора, расположенную на внешней поверхности крышки кейса.

Знак поверки на средство измерений наносится в виде наклейки с изображением знака поверки.

Общий вид калибратора с нанесения знака утверждения типа, приведены на рисунке 1.

указанием мест нанесения мест пломбировки и мест

заводского номера, мест нанесения знака поверки

/

Место нанесения

знака поверки

\___________________

Место нанесения знака утверждения типа

Место нанесения заводского номера

Приказ Росстандарта №481 от 11.03.2025, https://oei-analitika.ru

Место

пломбировки

________________у

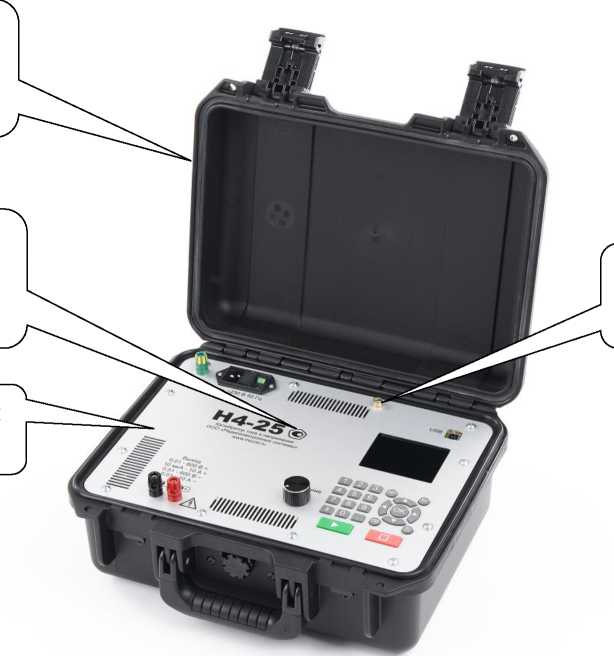

Рисунок 1 - Общий вид калибратора тока и напряжения Н4-25 с указанием мест пломбирования от несанкционированного доступа, мест нанесения знака утверждения типа, мест нанесения заводского номера и мест нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) калибраторов хранится в энергонезависимой памяти микроконтроллера. Метрологически значимая часть ПО в составе файла прошивки микроконтроллера неотделима от остальной части ПО.

Запись и контроль ПО на микроконтроллере калибраторов

выполняется изготовителем калибраторов с использованием специальных аппаратных средств. Для контроля идентификационных данных ПО калибраторов в процессе эксплуатации эти данные выводятся на индикатор калибраторов.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик калибраторов.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Н4-25-ПО

Номер версии (идентификационный номер) ПО

1.х

* - номер версии ПО определяет первая цифра, вместо «х» могут быть любые символы

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны   воспроизведения   напряжения   переменного

электрического тока синусоидальной формы в диапазоне частот от 40 до 2000 Гц, В

от 0,01 до 0,1 включ. св. 0,1 до 1 включ.

св. 1 до 10 включ. св. 10 до 100 включ. св. 100 до 600 включ.

Пределы допускаемой основной относительной погрешности воспроизведения напряжения переменного электрического тока, %

±0,04; ±0,1; ±0,2

Диапазоны воспроизведения силы переменного электрического тока синусоидальной формы в диапазоне частот от 40 до 2000 Гц, А

от 0,01 до 0,1 включ. св. 0,1 до 1 включ. св. 1 до 10 включ.

Пределы    допускаемой    относительной    погрешности

воспроизведения силы переменного электрического тока, %

±0,04; ±0,1; ±0,2

Диапазоны   воспроизведения   напряжения   постоянного

электрического тока, В

от 0,01 до 0,04 включ. св. 0,04 до 0,4 включ.

св. 0,4 до 4 включ.

св. 4 до 40 включ.

св. 40 до 600 включ.

Пределы допускаемой основной относительной погрешности воспроизведения напряжения постоянного электрического тока, %

±0,04; ±0,1; ±0,2

Диапазоны воспроизведения силы постоянного электрического тока, А

от 0,00001 до 0,0001 включ. св. 0,0001 до 0,001 включ.

св. 0,001 до 0,01 включ.

св. 0,01 до 0,1 включ.

св. 0,1 до 1 включ.

св. 1 до 10 включ.

Пределы    допускаемой    относительной    погрешности

воспроизведения силы постоянного электрического тока, %

±0,04; ±0,1; ±0,2

Пределы допускаемой дополнительной погрешности при стабилизации напряжения переменного электрического тока для нагрузок с сопротивлением ^нагрузки менее 600 Ом, %

±3 /^нагрузки

Пределы допускаемой дополнительной погрешности при стабилизации напряжения постоянного электрического тока для нагрузок с сопротивлением ^нагрузки менее 600 Ом, %

±3 /^нагрузки

Пределы   допускаемой   дополнительной   погрешности,

вызванной термо-ЭДС внутренних контактов калибратора при стабилизации напряжения постоянного электрического тока, мкВ

±10

Диапазоны воспроизведения частоты выходного сигнала, Гц

от 40 до 1000 включ. св.1000 до 2000 включ.

Пределы    допускаемой    относительной    погрешности

воспроизведения частоты выходного сигнала, %

±0,05

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Коэффициент нелинейных искажений при стабилизации напряжения и силы переменного электрического тока, %, не более:

- в диапазоне частот от 40 до 500 Гц включ.;

1

- в диапазоне частот св. 500 до 2000 Гц включ.

2

Максимальное значение силы тока, А, в нагрузке при воспроизведении напряжения переменного электрического тока:

- от 0,01 до 0,1 В включ.;

0,05

- св. 0,1 до 1 В включ.;

0,50

- св. 1 до 10 В включ.;

0,30

- св. 10 до 100 В включ.;

0,05

- св. 100 до 600 В включ.

0,03

Максимальное значение силы тока, А, в нагрузке при воспроизведении напряжения постоянного электрического тока:

- от 0,01 до 0,04 В включ.;

0,30

- св. 0,04 до 0,4 В включ.;

0,40

- св. 0,4 до 4 В включ.;

0,45

- св. 4 до 40 В включ.;

0,45

- св. 40 до 600 В включ.

0,03

Параметры электрического питания:

- напряжение переменного тока, В

230 ± 23

- частота переменного тока, Гц

50 ± 5

Потребляемая мощность, В^А, не более

100

Габаритные размеры (без учета разъемов), мм, не более

- высота

170

- ширина

290

- длина

365

Масса, кг, не более

12

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +40

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Средняя наработка на отказ, ч, не менее

40000

Срок службы до списания, лет, не менее

10

Знак утверждения типа

наносится на руководство по эксплуатации и на корпус калибратора способом, обеспечивающим его сохранность в течение срока службы калибратора.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Калибратор тока и напряжения

Н4-25

1 шт.

Комплект соединительных проводов

Н4-25-П

1 шт.

Руководство по эксплуатации

ВСЦТ.411126.001 РЭ

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Эксплуатация» документа ВСЦТ.411126.001 РЭ «Калибратор тока и напряжения Н4-25. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10-1 до 1^106 Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;

ВСЦТ.411126.001 ТУ Калибратор тока и напряжения Н4-25. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»)

ИНН 6659102580

Юридический адрес: 620027, г. Екатеринбург, ул. Мамина-Сибиряка, стр. 36

Адрес места осуществления деятельности: 620137, г. Екатеринбург, ул. Июльская, д. 41

Телефон/факс (343) 374-24-64, 374-86-67

E-mail: elec@irsural.ru

Web-сайт: www.irs1.ru

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал ФГУП «Всероссийского научно-исследовательского института метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева») Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон (факс): (343) 350-26-18 / (343) 350-20-39

Е-mail: uniim@uniim.ru

Web-сайт: http://www.uniim.ru/

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
