Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «14» марта 2025 г. № 514

Государственная система обеспечения единства измерений. Частотомер электронно-счетный Ч3-54.

Методика поверки

МП 5480-2024

ПАО«МЗИК»

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 0659

СОГЛАСОВАНО

СЛУЖБА

Государственная система обеспечения единства измерений

Частотомер электронно-счетный 43- 54

Методика поверки

МП 5480- 2024

Настоящая методика распространяется на частотомеры электронно-счетные Ч3- 54 (далее частотомер или прибор) и устанавливает методы и средства их первичной и периодической поверки (находящихся в эксплуатации, на хранении и выпускаемых из ремонта).

При определении метрологических характеристик в рамках проводимой поверки обеспечивается передача единиц времени, частоты и национальной шкалы времени в соответствии с государственной поверочной схемой, утверждённой приказом Росстандарта от 26.09.2022 № 2360, подтверждающая прослеживаемость к государственному первичному эталону ГЭТ 1-2022.

Интервал между поверками - 12 месяцев.

Периодическая поверка частотомеров, в случае их использования для измерения на меньшем числе каналов измерений по отношению к указанным в разделе 2 «Технические данные» документа ЕЯ2.721.039 ТО «Частотомер электронно-счетный Ч3-43. Техническое описании и инструкция по эксплуатации», допускается на основание письменного заявления владельца, оформленного в произвольной форме

• 2.1 При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Продолжение таблицы 1

• 3.1 При проведении поверки должны соблюдутся следующие условия:

• - температура окружающей среды 20 ± 5°С;

• - относительная влажность воздуха 65 ± 15%;

• - атмосферное давление 100 ± 4 кПа (750±30 мм рт.ст.);

• - напряжение питающей сети 220 ± 4,4 В, частотой 50 ± 0,5 Гц и содержанием гармоник не более 5%.

• 3.2 Условия проведения поверки должны соответствовать требованиям правил содержания и применения применяемых для поверки эталонов и требованиям эксплуатационных документов применяемых для поверки средств измерений и вспомогательных средств.

К поверке приборов допускаются лица, имеющие необходимую квалификацию, опыт поверки средств измерений, изучившие эксплуатационные документы на поверяемые средства измерений и настоящую методику.

При проведении поверки должны применятся средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Продолжение таблицы 2

Примечания к таблице 2 - Допускается использовать при поверке другие утвержденные и аттестованные эталоны единиц величин, средства измерений утвержденного типа и поверенные, удовлетворяющие метрологическим требованиям, указанным в таблице 2.

• 8.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - произвести внешний осмотр прибора;

• - проверить комплектность прибора (кроме ЗИП) и наличие технической документации;

• - разместить прибор на рабочем месте, обеспечив при этом удобство работы;

• - соединить проводами клемму защитного заземления поверяемого прибора и применяемых для измерений приборов между собой и земляной шиной помещения;

• - включить прибор в сеть до начала электрических измерений, прогреть в течении 2- х часов.

• 8.2 Для опробования прибора в работе проведите поверку его работоспособности в режиме «КОНТРОЛЬ» в следующей последовательности:

• - установите переключатель РОД РАБОТЫ в положение КОНТРОЛЬ;

- установите ручку ВРЕМЯ ИНДИКАЦИИ в положение, удобное для отсчета;

- включите кнопку ПАМЯТЬ (по желанию оператора);

- произведите отсчет цифрового табло прибора при установке переключателей МЕТКИ ВРЕМЕНИ и ВРЕМЯ СЧЕТ- МНОЖИТЕЛЬ в соответствии с таблицей 3.

Результаты измерений могут отличатся от значений, приведённых в таблице 3, не более чем на ±1 единицу счета.

Таблица 3 - Результаты измерений

Неисправные приборы бракуются и направляются в ремонт.

проводятся измерения на частотах 1 и 10 Гц, 1, 10, 100 кГц, 1, 20, 40, 50, 80, 100, 120, 140, 150, 200, 260, 300 МГц. Контроль напряжения входного сигнала осуществляется при синусоидальном сигнале - вольтметром В3-36, а на частотах до 20 МГц -по генератору Г3-110; при импульсном сигнале -по генератору Г5-26А, а при работе от генератора Г5-59 - по осциллографу С1-71.

Результаты проверки считаются удовлетворительными, если прибор производит измерение указанных частот при напряжении не более:

• - 0,1 В эфф. - для синусоидального сигнала в диапазоне до 120 МГц;

• - 0,2 В эфф. - для синусоидальных сигналов в диапазоне свыше 120 МГц;

• - 0,3 В - для импульсного сигнала обеих полярностей.

8.4 Проверка измерения периода синусоидальных и периода следования импульсных сигналов производится с помощью генератора Г3-110 при синусоидальном сигнале и генератора Г5-26А при импульсном сигнале. Измеряемый сигнал с выхода генератора подается на ВХОД Б (аттенюатор в положение «1 V»), устанавливается минимально необходимое значение напряжение входного сигнала и производится измерение периода частот 1 Гц, 1 и 10 кГц, 1 МГц. Контроль напряжения входного сигнал осуществляется по генератору.

Результаты поверки считаются удовлетворительными, если прибор производит измерения периода указанных частот при входном напряжение не более:

- 0,1 В эфф. - для синусоидального сигнала в диапазоне до 120 МГц;

- 0,3 В - для импульсного сигнала обеих полярностей.

• 9.1 Определение относительной погрешности по частоте кварцевого генератора (за межповерочный период) производится измерением его частоты с помощью аппаратуры, собранной по структурной схеме, приведенной на рисунке 1.

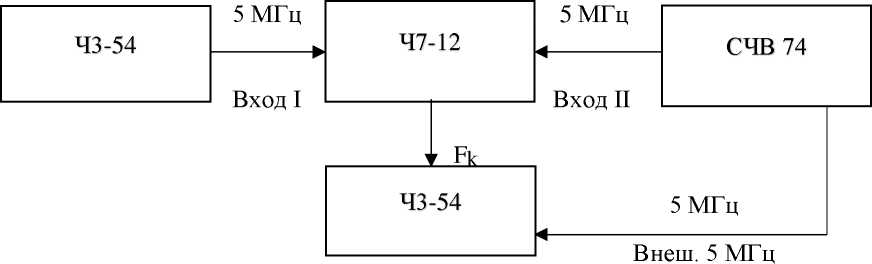

Рисунок 1 - Структурная схема измерения частоты кварцевого генератора

Сигнал внутреннего кварцевого генератора для этих измерений снимается с разъема «5 МГц» поверяемого прибора и подается на разъем ВХОД I компаратора Ч7-12. С источника образцовой частоты - стандарта частоты СЧВ 74, сигнал частотой 5 МГц подается одновременно на разъем ВХОД II - 5 МГц компаратора Ч7-12 и разъем ВНЕШ. 5 МГц частотомера Ч3-54, использующего этот сигнал вместо собственного кварцевого генератора.

Сигнал Fk с компаратора частотой 1 МГц поступает на вход А частотомера Ч3-54, работающего в режиме измерения частоты. Время счета частотомера равно 1 или 10 с. Для повышения достоверности результатов измерений проводят не менее 10 последовательных измерений и находят действительное значение частоты Fk ср

к ср

где Fki - показания частотомера, Гц;

N - число проведенных измерений.

Относительная погрешность частоты кварцевого генератора определяется по формуле:

с ^кср ^feo

М-т-/н '

где Fko - показания частотомера, соответствующее номинальному значению частоты (Fko=10⁶ Гц при т=1 с и Fko=10⁷ при т=10 с);

т - время единичного измерения частотомера, с

£н - номинальное значение частоты кварцевого генератора, Гц (£н=5^10⁶ Гц) М-коэффициент умножения компаратора (М=2^10³)

Относительная погрешность по частоте кварцевого генератора должна быть не более ±5^10^-7

После определения относительной погрешности частоты кварцевого генератора необходимо установить его частоту с погрешностью не более ±2^10^-8. Подстройка частоты кварцевого генератора производится путем вращения шлица КОРРЕКТОР ЧАСТОТЫ.

• 9.2 Проверка составляющей погрешности измерения частоты, обусловленной дискретностью счета (±1 единица счета) производится в режиме ЧАСТОТА А при измерении кварцованной частоты 150 МГц, подаваемой от умножителя частоты синтезатора Ч6-2, работающего с синтезатором Ч6-31. Синтезатор частоты Ч6-31 работает от внешнего опорного сигнала 5 МГц, подаваемого от поверяемого частотомера электронно-счетного.

Результаты поверки считаются удовлетворительными если показания прибора соответствуют приведённым в таблице 4 или отличаются от них не более, чем на ±1 единицу счета.

Таблица 4 - Результаты измерений

9.3 Определение погрешности измерения периода в части составляющей погрешности (^^ + '^^такт ) производится отдельно для синусоидальных и импульсных сигналов.

п ^•Т’изм

Определение погрешности измерения периода синусоидальных сигналов производится с помощью генератора Г3-110 путем измерения периода сигналов частотой 1 кГц и 1 МГц при метках времени 0,01 мкс, при этом:

- соединить кабелем разъем «5 MHz» частотомера с разъемом ВНЕШН. генератора частоты Г3-110 и тумблер ВНЕШН. - ВНУТР. последнего установить в положение ВНЕШН.;

- соединить кабелем гнездо ВЫХОД генератора Г3-110 со ВХОДОМ Б прибора и произвести измерения периода сигналов с частотой 1 кГц и 1 МГц (напряжение входного сигнала 0,1 В и частота устанавливается по генератору Г3-110, соответственно ручкой ВЫХ. НАПРЯЖ. и переключателями MHz, kHz, Hz).

Измерения периода сигналов с частотой 1 МГц, производятся с разъёма ВЫХОД 1 MHz синтезатора частоты при нажатой кнопке 1V/10V ВХОДА Б.

Результаты поверки считаются удовлетворительными, если показания прибора находятся в пределах значений, приведённых в таблице 5.

Таблица 5 - Показания прибора при проверке погрешности периода синусоидальных сигналов

Определение погрешности измерения периода импульсных сигналов производится с помощью генератора Г5-26А и частотомера Ч3-54, путем измерения периода отрицательных импульсов частотой следования 1 кГц при метках времени 0,01 мкс. Амплитуда импульсов 0,3 В и длительностью не более 0,1 мс устанавливается по генератору Г5-26А, при этом:

• -  соединить кабелем разъем «5 MHz» поверяемого прибора с разъемом «5 MHz» генератора Г5-26А и тумблер ВНЕШ.-ВНУТР. последнего установить в положение ВНЕШН.;

• -  установить частотомер Ч3-54 в режим выдачи кварцованной частоты 1 кГц для получения с разъёма ВЫХОД (задняя панель) сигналов опорных частот производится следующим образом: переключатель РОД РАБОТЫ установить в положение КОНТРОЛЬ; установить переключатель ВРЕМЯ СЧЕТА в положение 1, тумблер ВЧ-НЧ (задняя панель) в положение НЧ;

• - запустить генератор Г5-26А сигналом 1 кГц с разъёма ВЫХОД частотомера Ч3-54;

• - соединить кабелем гнездо ОСНОВНОЙ ИМПУЛЬС генератора Г5-26А со ВХОДОМ Б поверяемого прибора и произвести измерение периода.

Результаты поверки считаются удовлетворительным, если показания прибора соответствуют номинальному значению периода или отличаются от них не более чем на ±1 единицу счета.

• 10.1 Определение относительной погрешности по частоте кварцевого генератора. Результаты поверки считать положительными, если полученные значения не превышают ±5^10^-7 (п. 9.1).

• 10.2 Проверка составляющей погрешности измерения частоты, обусловленной дискретностью счета

Результаты поверки считаются положительными если показания прибора соответствуют приведённым в таблице 4 или отличаются от них не более, чем на ±1 единицу счета (п. 9.2).

10.3 Определение погрешности измерения периода синусоидальных и импульсных сигналов

Результаты поверки считаются удовлетворительным, если показания прибора соответствуют номинальному значению периода или отличаются от них не более чем на ±1 единицу счета (п. 9.3)

• 11.1 Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы

• 11.2 Результаты поверки оформляются в соответствии с порядком, утвержденным законодательством Российской Федерации в области обеспечения единства измерений.

• 11.3 По заявлению владельца частотомера или лица, представившего его на поверку, при положительных результатах поверки выдается свидетельство о поверке (знак поверки наносится на свидетельство о поверке), при отрицательных результатах поверки - извещение о непригодности к применению.

¹

Требования (условия) по обеспечению безопасности проведения поверки

При проведении поверки частотомеров электронно-счетных необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах на оборудование, применяемое при поверке.

²

Внешний осмотр средства измерений

При проведение внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

• - отсутствие механических повреждений, влияющих на работоспособность прибора;

• - наличие и прочность крепление органов управления, четкость фиксации их положения, плавность вращения ручек органов настройки и т.п.;

• - чистота соединительных разъёмов;

• - исправность соединительных кабелей, переходов и т.п.;

• - отсутствие дефектов лакокрасочных покрытий и четкость маркировок. Приборы, имеющие дефекты, бракуются и направляются в ремонт.
