МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

24 марта 2025 г.

562

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 2 декабря 2024 г. № 2827 «Об утверждении типов средств измерений»

В связи с технической ошибкой п р и к а з ы в а ю:

  • 1. Внести изменения в пункт 8 приложения к приказу от 2 декабря 2024 г. № 2827 «Об утверждении типов средств измерений», заменив сведения об утвержденном типе средства измерений и описание типа, прилагаются к настоящему приказу.

  • 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р. Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» ___________ 2025 г. № _б2

Сведения

об утвержденном типе средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-

вод-

ства

Рег. Номер

Зав. номер(а)

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интер

вал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Генераторы сигналов специальной формы

АКИП-

3431

С

93989-24

AWGA223300010

UNI-TREND

TECHNOLOGY (CHINA) CO., LTD, Китай

UNI-TREND

TECHNOLOGY (CHINA) CO., LTD, Китай

ОС

МП-ПР-32-2024 «ГСИ.

Генераторы сигналов специальной формы

АКИП-

3431. Методика поверки»

1 год

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва

АО «ПриСТ», г. Москва

04.10.2024




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» марта 2025 г. № 562

Лист № 1

Всего листов 7

Регистрационный № 93989-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов специальной формы АКИП-3431

Назначение средства измерений

Генераторы сигналов специальной формы АКИП-3431 (далее предназначены для генерации по двум независимым каналам

- генераторы) периодических немодулированных сигналов различных форм, сигналов с различными видами аналоговой и цифровой модуляции и сигналов произвольной формы.

Описание средства измерений

Принцип действия генераторов основан на комбинировании технологии прямого цифрового синтеза (DDS) и генерации сигналов произвольной формы. Это позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.

На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели соответствующими кнопками. Для ввода параметров на панели имеются следующие органов управления:

  • - блок функциональных кнопок (выбор режима модуляции, выбор форм сигналов, меню настройки);

  • - клавиатура для ввода цифровых значений;

  • - вращающийся регулятор (энкодер).

Генераторы оснащены встроенным частотомером до 200 МГц.

Генераторы выпускаются в трех модификациях: АКИП-3431/1, АКИП-3431/1У, АКИП-3431/2, которые отличаются верхней границей диапазона частот. АКИП-3431/1У оснащен встроенным предусилителем с максимальной выходной мощность 4 Вт.

На передней панели генератора расположена кнопка включения питания, USB интерфейс, в нижней части панели расположены выходные разъемы двух основных каналов с кнопками переключения текущего канала на экране. Выходные каналы полностью независимы и позволяют производить отдельную настройку частотных и амплитудных параметров по каждому из каналов. Рядом с выходными разъемами расположен многофункциональный вход, который в различных режимах работы используется для внешней модуляции, входа частотомера или синхросигнала.

На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейс USB для связи с персональным компьютером, предохранительный замок для фиксации прибора на рабочем столе, выходной разъем усилителя мощности (только для модификации АКИП-3431/1У), разъем заземления.

Корпус генератора позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.

Для предотвращения несанкционированного доступа предусмотрена пломбировка винтов крепления на боковой панели генератора. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.

Серийный номер, идентифицирующий каждый экземпляр генератора, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.

Общий вид генератора, места нанесения знака утверждения типа, знака поверки и схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 2.

Цвет корпуса генераторов может отличаться от представленных на рисунках.

Приказ Росстандарта №562 от 24.03.2025, https://oei-analitika.ru

с местами нанесения

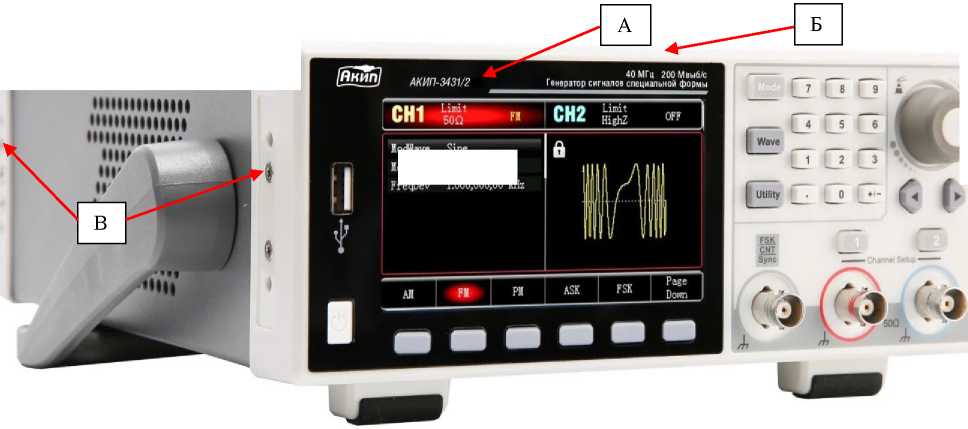

Рисунок 1 - Внешний вид передней панели генератора АКИП-3431 знака утверждения типа (А), знака поверки (Б) и пломбировки от несанкционированного доступа (В)

loiffave

Sine

lodTreq

100.00G Hz

FreqDev

1.000,000,00 kHz

А WARNING

JUS VOLTAQE INSIDE DO NOT REMOVE Т1 TIED PERSONNEL,TO AVOID ELECTRIC ДИ rRUMENT TO EARTH GROU ND.

Приказ Росстандарта №562 от 24.03.2025, https://oei-analitika.ru

Г

Рисунок 2 - Вид задней панели генераторов с местом нанесения серийного номера (Г)

A AVERTISSEMENI DANGEREUSE AL’INTER*EJR. NE

1 CERTAINS ME UBRES DU PERSOh ^JE. TOUJOURS CONNECTER UN!

Voltage Range

Frequency

Power Мэи

1flO-24ClVAC

S0/6OHZ

201/1/Max

100-120VAC

400hz

Программное обеспечение

Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.

Уровень защиты программного обеспечения от непреднамеренных преднамеренных изменений в соответствии с Р 5O.2.O77-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже 1.01

Метрологические и технические характеристики

Метрологические характеристики нормируются при температуре (23±5) °С через 3O минут после прогрева генератора.

Таблица 2 - Метрологические характеристики

Наименование характеристики Модификация

1

Диапазон частот для основных форм сигнала, Гц:

  • - синусоидальный

  • - прямоугольный

  • - импульсный

  • - треугольный (пилообразный)

  • - произвольный_____________________

Пределы допускаемой относительной погрешности установки частоты, Гц Диапазон установки уровня выходного напряжения на нагрузке 5O Ом (уровень постоянного смещения 0 В), Вп-п1), в диапазонах частот сигнала:

от 1 мкГц до 20 МГц включ.

св. 20 до 40 МГц включ._____________

Разрешающая способность при установке частоты сигнала, мкГц_____

Диапазон установки постоянного смещения с переменной составляющей, В на нагрузке 5O Ом на высокоомном выходе____

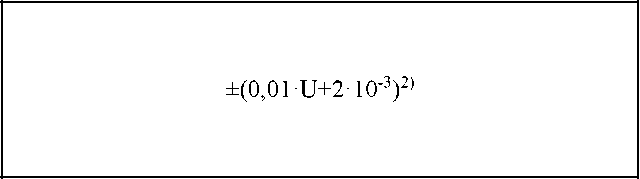

Пределы допускаемой абсолютной погрешности установки уровня выходного напряжения синусоидального сигнала (частота 1 кГц, установленный уровень напряжения (размах) более 1O мВп-п, уровень постоянного смещения O В), Вп-п____________________

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, В

уровня учетом

АКИП-3431/1

от от от от от

1^1O-6

1^1O-6

1^1O-6

1^1O-6

1^1O-6

до 2^107 до 1 •IOдо 1•IOдо 4^10до 5 •IO6

Значение

АКИП-3431/1У

от от от от от

1^1O-6

1^1O-6

1^1O-6

1^1O-6

1^1O-6

до 2^107 до 1 •IOдо 1^1Oдо 4^1Oдо 5 •IO6

±5 •IO-5

от 1^1O-3 до 10

от 1^1O-3 до 5

1

±5

±1O

АКИП-3431/2

от от от от от

1^1O-6

1^1O-6

1^1O-6

1^1O-6

1^1O-6

до 4^1O7 до 2^1Oдо 2^1Oдо 1^1Oдо 1^1O7

Приказ Росстандарта №562 от 24.03.2025, https://oei-analitika.ru

±(0,01 •|Udc|+0,02 • U+2^ 10-3)2)

Продолжение таблицы 2

1

2

3

4

Характеристики синусоидальной формы сигнала

Неравномерность АЧХ синусоидального сигнала

(относительно 10 кГц, при уровне мощности на выходе 0 дБм), дБ, в диапазонах частот:

до 20 МГц включ.

±0,2

св. 20 до 40 МГц включ.

±0,3

Уровень гармоник в выходном сигнале, дБн3), не более, в диапазонах частот:

до 1 МГц включ.

-60

св. 1 до 10 МГц включ.

-55

св. 10 до 40 МГц включ.

-50

Суммарные гармонические искажения в диапазоне частот до 20 кГц, уровень сигнала 1 Вп-п, %, не более

0,1

Характеристики прямоугольной формы сигнала

Максимальное значение скважности4), %

100

Длительность фронта и среза (уровень сигнала 1 Вп-п, нагрузка 50 Ом), нс, не более

16

Выброс на вершине и паузе импульса (100 кГц, уровень сигнала 1 Вп-п, нагрузка 50 Ом), %, не более

3,5

Симметричность (коэффициент заполнения 50%), нс

±(0,01-T+4)5)

Характеристики импульсной формы сигнала

Минимальная длительность импульса, нс

22

Выброс на вершине и паузе импульса (уровень сигнала

1 Вп-п), %, не более

3,5

Диапазон установки длительности фронта и среза, с

от 15^10-9 до 10

Характеристики пилообразной формы сигнала

Диапазон регулировки симметрии, %

от 0 до 100

Нелинейность (1 кГц, 1 Вп-п, симметрия 100 %), %, не более

1

Характеристики произвольной формы сигнала

Длина памяти, число точек

4000

Вертикальное разрешение, бит

16

Частота дискретизации, Мвыб/с

200

Объем энергонезависимой памяти, ячеек

200

Примечания

1) здесь и далее Вп-п - значение установки уровня выходного напряжения, В, размах;

2) UDC - значение напряжения постоянного смещения, В; U -

значение переменного

напряжения, В;

3) дБн - уровень мощности в дБ относительно уровня несущей;

  • 4) зависит от текущего значения частоты сигнала;

  • 5) T - период сигнала, нс.

Таблица 3 - Основные характеристики модуляции

Характеристика

Значение

Амплитудная модуляция (AM), частотная модуляция (ЧМ), фазовая модуляция (ФМ)

Форма несущей

Синусоидальная, прямоугольная, треугольная (пилообразная), произвольная

Источник модуляции

Внутренний

Форма модулирующего колебания

Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная

Диапазон глубины АМ, %

от 0 до 120

Диапазон частот модулирующего сигнала, Гц

от 2^10-3 до 1^106

Диапазон девиации частоты (ЧМ), Гц

АКИП-3431/1, АКИП-3431/1У

АКИП-3431/2

от 0 до 1-107 от 0 до 2-107

Диапазон девиации фазы (ФМ), °

от 0 до 360

Широтно-импульсная модуляция (ШИМ)

Форма несущей

Импульс

Источник модуляции

Внутренний, внешний

Форма модулирующего колебания

Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная

Диапазон частот модулирующего сигнала, Гц

от 2^10-3 до 1 •Ю6

Диапазон глубины модуляции, %

от 0 до 50

Амплитудная манипуляция (АМн), частотная манипуляция (ЧМн), фазовая манипуляция (ФМн)

Форма несущей

Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная

Источник модуляции

Внутренний, внешний

Форма модулирующего колебания

Прямоугольная (коэффициент заполнения 50%)

Частота модуляции, Гц

от 2^10-3 до 1^105

Качание по частоте (ГКЧ)

Форма несущей

Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная

Источник модуляции

Внутренний

Диапазон установки времени качания, с

от 1^10-3 до 500

Закон качания

Линейный, логарифмический

Пакетный режим

Форма сигнала

Синусоидальная, прямоугольная, треугольная (пилообразная), импульсная, шумовая, произвольная

Источник модуляции

Внутренний, внешний

Режим запуска

N-цикл, бесконечный, стробированный

Период повторения, с

от 1^10-6 до 500

Число импульсов в пакете, импульсов

от 1 до 50000

Полярность

Положительная, отрицательная (уровень TTL)

Начальная/конечная фаза, °

от 0 до +360

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Число основных каналов

2

Габаритные размеры (ширинахвысотахглубина), мм

215x103x316

Масса, кг, не более

2,2

Напряжение питающей сети, В

для номинального значения частоты питания:

  • - 50 или 60 Гц

  • - 400 Гц

от 100 до 240

от 100 до 120

Потребляемая мощность, В^А, не более

20

Рабочие условия применения:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха

при температуре до +35 °С , %, не более при температуре от +35 °С до +40 °С включ., %, не более

от +10 до +40

90

60

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

5

Средняя наработка на отказ, ч

10000

Знак утверждения типа

наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование

Обозначение

Количество

Генератор серии АКИП-3431

1)

1

Сетевой кабель питания

-

1

Кабель BNC

-

1

Руководство по эксплуатации

-

1

1) В зависимости от заказа

Сведения о методиках (методах) измерений

приведены в разделах «БАЗОВЫЕ ОПЕРАЦИИ» и «РЕГУЛИРОВКА ПАРАМЕТРОВ ВЫХОДНОГО СИГНАЛА» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Стандарт предприятия на генераторы сигналов специальной формы АКИП-3431.

Правообладатель

UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай

Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China

Телефон: +86-769-85723888

Web-сайт: https://www.uni-trend.com

Изготовитель

UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай

Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China

Телефон: +86-769-85723888

Web-сайт: https://www.uni-trend.com

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)

Адрес: 111141, г. Москва, ул. Плеханова, д. 15А

Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

E-mail: prist@prist.ru

Web-сайт: http://www.prist.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314740.

Приказ Росстандарта №562 от 24.03.2025, https://oei-analitika.ru


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
