МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

24 марта 2025 г.

561

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 28 июня 2024 г. № 1559 «Об утверждении типов средств измерений»

В связи с технической ошибкой п р и к а з ы в а ю:

  • 1. Внести изменения в пункт 2 приложения к приказу от 28 июня 2024 г. № 1559 «Об утверждении типов средств измерений», заменив сведения об утвержденном типе средства измерений и описание типа, прилагаются к настоящему приказу.

  • 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р. Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» ___________ 2025 г. № _б1

Сведения

об утвержденном типе средства измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-

вод-

ства

Рег. Номер

Зав. номер(а)

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Штангенциркули

Обозначение отсутствует

С

92479-24

23006, 23039,

23014, 23016,

23002, 23005,

23004, 23014,

23006, 23007

YICHUN

HERMAN

TRADE CO.,

LTD, YICHUN

CITY, Китай

YICHUN

HERMAN

TRADE CO.,

LTD, YICHUN

CITY, Китай

ОС

МП-

773/122023 «ГСИ.

Штангенциркули. Методика поверки»

1 год

Общество с ограниченной ответственностью «АЛЬ-ФА-НДТ» (ООО «АЛЬ-ФА-НДТ»), г.

Москва

ООО «ПРОММАШ

ТЕСТ», г. Чехов

25.12.2023




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» марта 2025 г. № 561

Лист № 1

Всего листов 15

Регистрационный № 92479-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенциркули

Назначение средства измерений

Штангенциркули предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.

Описание средства измерений

Штангенциркули выпускаются в следующих модификациях:

ШЦ-I, ШЦ-И, ШЦ-Ш - с отсчетом по нониусу;

ШЦК-I - с отсчетом по круговой шкале;

ШЦЦ-I, ШЦЦ-И, ШЦЦ-Ш - с цифровым отсчетным устройством.

Штангенциркули состоят из штанги со шкалой, подвижной рамки с отсчётным устройством, зажимающего элемента, губок для измерений внешних и внутренних размеров. Штангенциркули модификаций ШЦ-I, ШЦК-I и ШЦЦ-I оснащаются глубиномером.

Принцип действия штангенциркулей модификаций ШЦ-I, ШЦ-И, ШЦ-Ш (с отсчётом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка может быть цельно фрезерованной или скрепляться с нониусом при помощи винтов.

Принцип действия штангенциркулей модификаций ШЦК-I (с отсчётом по круговой шкале) и глубиномером основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом, расположенным в средней или задней части рамки.

Принцип действия штангенциркулей модификаций ШЦЦ-I, ШЦЦ-И, ШЦЦ-Ш (с цифровым отсчётным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет показаний производится по цифровому отсчетному устройству. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Кнопка (ABS) активирует функцию, которая позволяет переключать штангенциркуль из режима абсолютных измерений в режим относительных. Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).

Штангенциркули модификаций ШЦ-I, ШЦЦ-I и ШЦК-I двусторонние с глубиномером состоят из штанги с основной измерительной шкалой на рабочей поверхности, по которой двигается подвижная рамка, зажимающего элемента, отсчетного устройства, глубиномера, губок с кромочными измерительными поверхностями для измерения внутренних размеров, губок с плоскими измерительными поверхностями для измерения наружных размеров.

Штангенциркули двусторонние модификаций ШЦ-П, ШЦЦ-II без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно, и губок с кромочными измерительными поверхностями для измерения наружных размеров.

Штангенциркули модификаций ШЦ-Ш, ШЦ^Ц-Ш односторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно.

Штангенциркули с отсчетом по нониусу и ценой деления 0,1 мм имеют исполнения 1 или 2, отличающиеся погрешностью измерений.

Пример условного обозначения:

- для штангенциркулей модификации ШЦ-I с диапазоном измерений от 0 до 250 мм и значением отчета по нониусу 0,05 мм:

ШЦ-1-250-0,05

- для штангенциркулей модификации ШЦ-I с диапазоном измерений от 0 до 150 мм, значением отчета по нониусу 0,1 мм исполнения 1:

ШЦ-1-250-0,1-1

- для штангенциркулей модификации ШЦ-II с диапазоном измерений от 0 до 200 мм и значением отсчета по нониусу 0,05 мм:

ШЦ-П-200-0,05

- для штангенциркулей модификации ШЦ-Ш с диапазоном измерений от 0 до 400 мм и значением отсчета по нониусу 0,05 мм:

ШЦ-Ш-400-0,05

- для штангенциркулей модификации ШЦК-I с диапазоном измерений от 0 до 300 мм и значением отсчета по круговой шкале 0,01 мм:

ШЦК-1-300-0,01

- для штангенциркулей модификации ШЦЦ-I с диапазоном измерений от 0 до 150 мм с шагом дискретности 0,01 мм:

ШЦЦ-1-150-0,01

- для штангенциркулей модификации ШЦЦ-II с диапазоном измерений от 0 до 400 мм с шагом дискретности 0,01 мм:

ШЦЦ-П-400-0,01

- для штангенциркулей модификации ШЦЦ-Ш с диапазоном измерений от 0 до 1000 мм с шагом дискретности 0,01 мм:

ШЦЦ-Ш-1000-0,01

По заказу потребителя, у штангенциркулей с отсчётом по нониусу на штангу может быть дополнительно нанесена шкала в дюймах, у штангенциркулей с цифровым отсчётным устройством шкала на штангу может не наносится, или наносится в миллиметрах или в миллиметрах и дюймах.

Заводской номер наносится на оборотную поверхность штанги или на не рабочую часть лицевой поверхности штанги в виде цифрового обозначения, состоящего из арабских цифр в виде лазерной гравировки. Общий вид и места нанесения заводского номера представлены на рисунке 10.

Нанесение знака поверки на средство измерений не предусмотрено.

Товарный знак изготовителя наносится на нерабочую лицевую поверхность штанги.

Пломбирование штангенциркулей не предусмотрено.

Общий вид штангенциркулей указан на рисунках 1-7.

Схемы обозначения губок штангенциркулей приведены на рисунке 11.

Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификаций ШЦЦ-I, ШЦЦ-II и ШЦЦ-Ш приведены на рисунке 8.

Варианты исполнения штанги для штангенциркулей модификаций ШЦЦ-I, ШЦЦ-П и ШЦЦ-Ш приведены на рисунке 9.

Приказ Росстандарта №561 от 24.03.2025, https://oei-analitika.ru

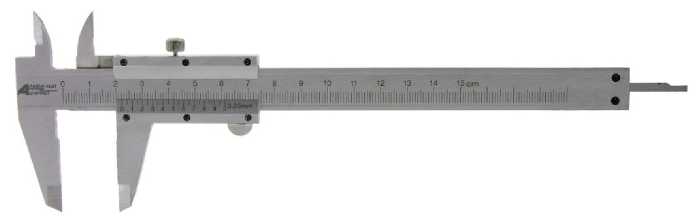

Рисунок 1 - Общий вид штангенциркулей модификации ШЦ-I

Приказ Росстандарта №561 от 24.03.2025, https://oei-analitika.ru

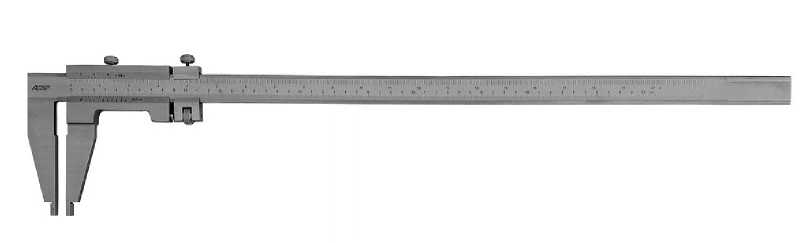

Рисунок 2 - Общий вид штангенциркулей модификации ШЦ-II

Приказ Росстандарта №561 от 24.03.2025, https://oei-analitika.ru

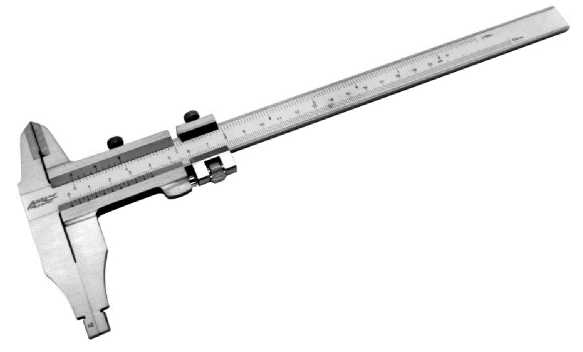

Рисунок 3 - Общий вид штангенциркулей модификации ШЦ-Ш

Приказ Росстандарта №561 от 24.03.2025, https://oei-analitika.ru

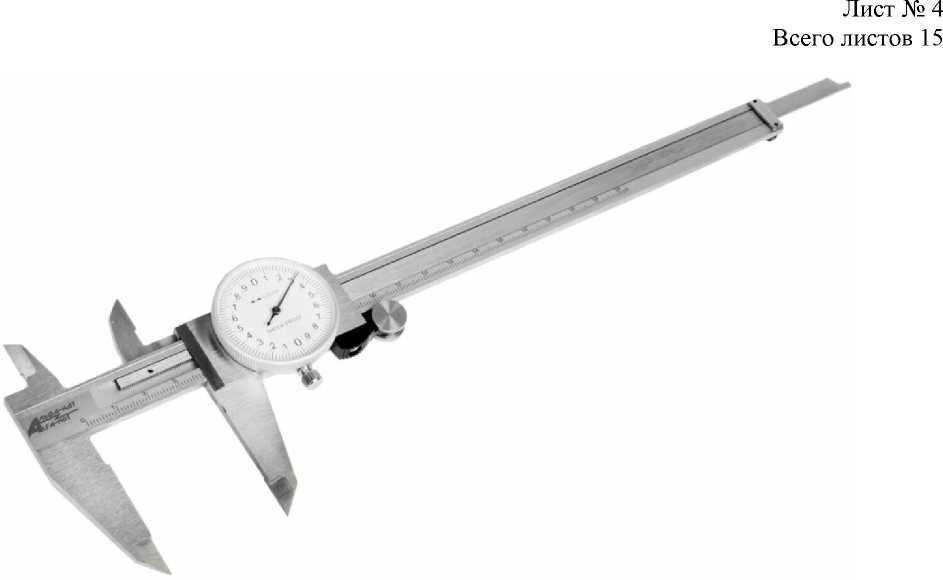

Рисунок 4 - Общий вид штангенциркулей модификации ШЦК-I

Приказ Росстандарта №561 от 24.03.2025, https://oei-analitika.ru

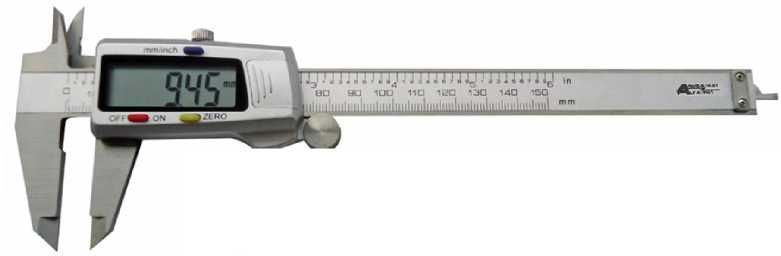

Рисунок 5 - Общий вид штангенциркулей модификации ШЦЦ-I

Приказ Росстандарта №561 от 24.03.2025, https://oei-analitika.ru

Рисунок 6 - Общий вид штангенциркулей модификации ШЦЦ-II

Приказ Росстандарта №561 от 24.03.2025, https://oei-analitika.ru

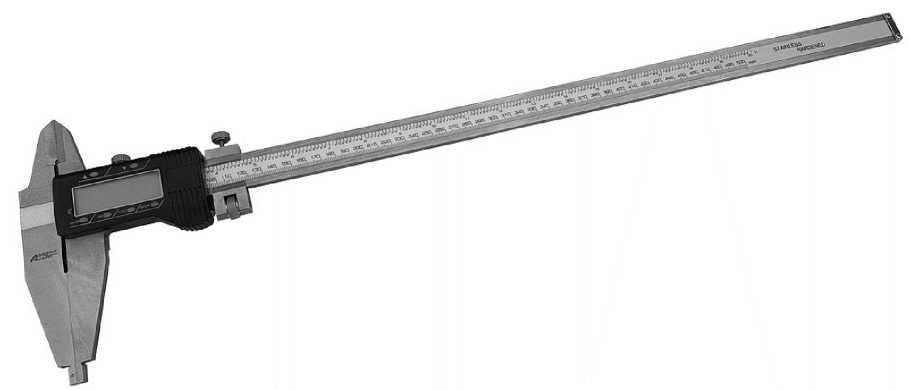

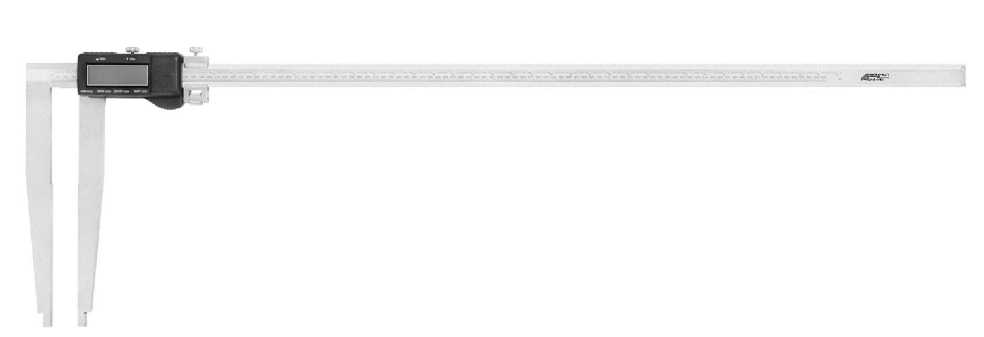

Рисунок 7 - Общий вид штангенциркулей модификации ШЦЦ-Ш

от

II

g

он

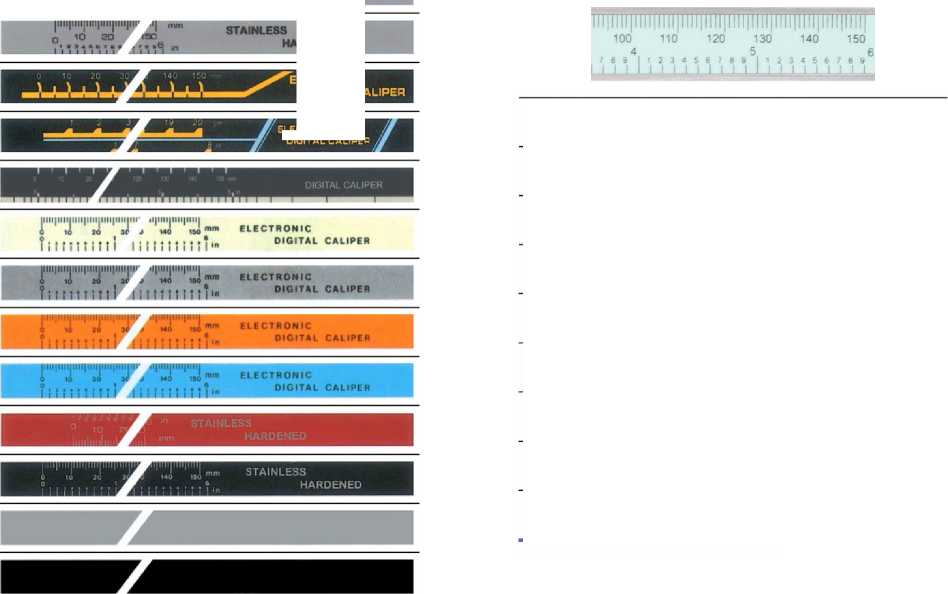

Рисунок 8 - Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификации ШЦЦ-I, ШЦЦ-II, ШЦЦ-Ш

DIGITAL

STAINLESS

HARDENED

|>НЦМе1|ММ|11*МНП|МГ /V------

® 1O so '' MO mm

/hJ

Приказ Росстандарта №561 от 24.03.2025, https://oei-analitika.ru

ELECTRONIC DIGITAL СALiPEC

Приказ Росстандарта №561 от 24.03.2025, https://oei-analitika.ru

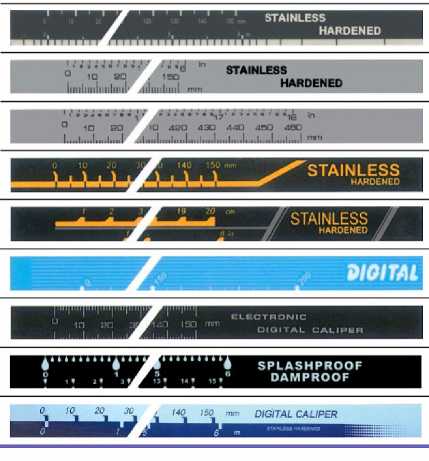

Рисунок 9 - Варианты исполнения штанги для штангенциркулей модификации ШЦЦ-I, ШЦ^Ц-II, ШЦЦ-Ш

Приказ Росстандарта №561 от 24.03.2025, https://oei-analitika.ru

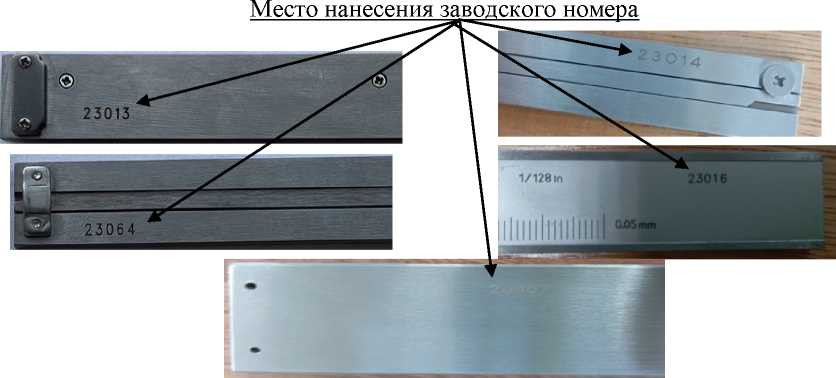

Рисунок 10 - Общий вид и место нанесения заводского номера на штангенциркули

Приказ Росстандарта №561 от 24.03.2025, https://oei-analitika.ru

а)

Приказ Росстандарта №561 от 24.03.2025, https://oei-analitika.ru

б)

Приказ Росстандарта №561 от 24.03.2025, https://oei-analitika.ru

в)

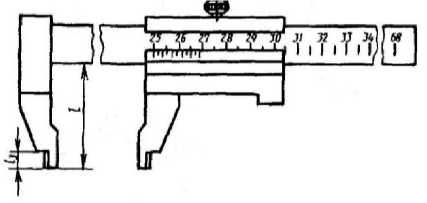

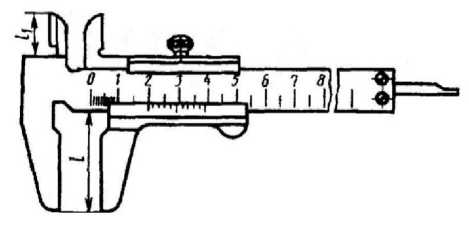

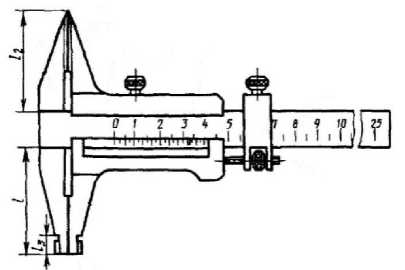

Рисунок 11 - Схемы обозначения губок штангенциркулей модификаций:

а) ШЦ-I, ШЦЦ-I, ШЦК-I; б) ШЦ-II, ШЦЦ-II; в) ШЦ-III, ШЦЦ-Ш

Метрологические и технические характеристики

Таблица 1 - Диапазоны измерений, значения отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства) и размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями штангенциркулей

Модификация

Диапазон измерений наружных размеров, мм

Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм

Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм

1

2

3

4

ШЦ-I

от 0 до 125

0,05

-

от 0 до 125

0,1

от 0 до 150

0,05

1

2

3

4

ШЦ-I

от 0 до 150

0,1

-

от 0 до 200

0,05

от 0 до 200

0,1

от 0 до 250

0,05

от 0 до 250

0,1

от 0 до 300

0,05

от 0 до 300

0,1

ШЦ-П

от 0 до 200

0,05

10

от 0 до 200

0,1

10

от 0 до 250

0,05

10

от 0 до 250

0,1

10

от 0 до 300

0,05

10

от 0 до 300

0,1

10

от 0 до 400

0,05

10 / 20

от 0 до 400

0,1

10 / 20

от 0 до 500

0,05

10 / 20

от 0 до 500

0,1

10 / 20

от 0 до 630

0,05

10 / 20

от 0 до 630

0,1

10 / 20

от 0 до 800

0,05

10 / 20

от 0 до 800

0,1

10 / 20

от 0 до 1000

0,05

10 / 20

от 0 до 1000

0,1

10 / 20

от 0 до 1600

0,05

10 / 20

от 0 до 1600

0,1

10 / 20

ШЦ-Ш

от 0 до 400

0,05

10 / 20

от 0 до 400

0,1

10 / 20

от 0 до 500

0,05

10 / 20

от 0 до 500

0,1

10 / 20

от 0 до 630

0,05

10 / 20

от 0 до 630

0,1

10 / 20

от 0 до 800

0,05

10 / 20

от 0 до 800

0,1

10 / 20

от 0 до 1000

0,05

10 / 20

от 0 до 1000

0,1

10 / 20

от 0 до 1600

0,05

10 / 20

от 0 до 1600

0,1

10 / 20

ШЦК-I

от 0 до 150

0,01

-

от 0 до 150

0,02

от 0 до 150

0,05

от 0 до 200

0,01

от 0 до 200

0,02

от 0 до 200

0,05

от 0 до 300

0,01

от 0 до 300

0,02

от 0 до 300

0,05

1

2

3

4

ШЦЦ-I

от 0 до 125

0,01

-

от 0 до 150

0,01

от 0 до 200

0,01

от 0 до 250

0,01

от 0 до 300

0,01

ШЦЦ-П

от 0 до 200

0,01

10

от 0 до 250

0,01

10

от 0 до 300

0,01

10

от 0 до 400

0,01

10 / 20

от 0 до 500

0,01

10 / 20

от 0 до 630

0,01

10 / 20

от 0 до 800

0,01

10 / 20

от 0 до 1000

0,01

10 / 20

от 0 до 1600

0,01

10 / 20

Ш^Ц^Ц-ПТ

от 0 до 400

0,01

10 / 20

от 0 до 500

0,01

10 / 20

от 0 до 630

0,01

10 / 20

от 0 до 800

0,01

10 / 20

от 0 до 1000

0,01

10 / 20

от 0 до 1600

0,01

10 / 20

Таблица 2 - Пределы допускаемой абсолютной погрешности измерений штангенциркулей

Измеряемая длина, мм

Предел допускаемой абсолютной погрешности измерений, мм (±)

При значении отсчета по нониусу

С ценой деления круговой шкалы отчетного устройства

С шагом дискретности цифрового отсчетного устройства

0,05

0,1 для исполнения

0,02

0,05

0,01

0,01

1

2

1

2

3

4

5

6

7

8

До 100 включ.

0,05

0,05

0,10

0,03

0,04

0,08

0,03

св. 100 до 200 включ.

0,05

0,05

0,10

0,03

0,04

0,08

0,03

св. 200 до 300 включ.

0,05

0,05

0,10

0,04

0,04

0,08

0,04

св. 300 до 400 включ

0,05

0,10

0,10

-

-

-

0,04

св. 400 до 600 включ.

0,10

0,10

0,05

св. 600 до 800 включ.

0,10

0,10

0,06

св. 800 до 1000 включ.

0,10

0,10

0,07

св. 1000 до 1100 включ.

0,25

0,15

0,08

св. 1100 до 1200 включ.

0,25

0,16

0,09

св. 1200 до 1300 включ.

0,25

0,17

0,10

св. 1300 до 1400 включ.

0,25

0,18

0,12

Таблица 3 - Вылет губок для измерения наружных и внутренних размеров

Модификация (обозначение)

l

вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм

11 вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм

12 вылет губок с кромочными измерительными поверхностями для измерений наружных размеров, мм

I3 вылет губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм

не менее

не более

не менее

не менее

не менее

1

2

3

4

5

6

ШЦ-1-125

35

50

15

ШЦ-1-150

38

70

15

ШЦ-1-200

48

70

16

ШЦ-1-250

50

70

16

ШЦ-1-300

50

70

16

ШЦ-П-200

50

70

20

8

ШЦ-П-250

60

75

25

10

ШЦ-П-300

55

100

30

10

ШЦ-П-400

60

160

35

10

ШЦ-П-500

80

160

40

10

ШЦ-11-630

80

200

40

10

ШЦ-П-800

80

200

50

15

ШЦ-П-1000

80

200

50

20

ШЦ-П-1600

100

300

50

20

ШЦ-Ш-400

80

160

10

ШЦ-Ш-500

80

200

10

ШЦ-Ш-630

80

200

10

ШЦ-Ш-800

80

300

20

ШЦ-Ш-1000

100

300

20

ШЦ-Ш-1600

100

300

20

Ш^ ЦК-1-150

48

70

16

Ш^ ЦК-1-200

38

70

16

Ш^ ЦК-1-300

50

70

16

ШЦЦ-1-125

35

50

15

ШЦЦ-1-150

38

70

15

ШЦЦ-1-200

48

70

16

1

2

3

4

5

6

Ш^Ц^Ц-Т-250

50

70

16

Ш^Ц^Ц-Т-300

55

100

16

ШЦЦ-П-200

48

70

16

Ш^Ц^Ц-П-250

50

70

16

Ш^Ц^Ц-П-300

55

100

16

Ш^Ц^Ц-П-400

80

160

35

10

ШЦЦ-П-500

80

160

40

10

Ш^Ц^Ц-ТТ-630

80

200

40

10

ШЦЦ-П-800

80

200

50

20

Ш^Ц^Ц-П-1000

80

200

50

20

Ш^Ц^Ц-ТТ-1600

100

300

50

20

Ш^Ц^Ц-ТТТ-400

80

160

-

10

Ш^Ц^Ц-ТТТ-500

80

200

-

10

Ш^Ц^Ц-ТТТ-630

80

200

-

-

10

Ш^Ц^Ц-ТТТ-800

80

300

-

-

20

ШЦЦ-Ш-1000

100

300

-

-

20

ШЦЦ-Ш-1600

100

300

-

-

20

Таблица 4 - Метрологические и технические характеристики, условия эксплуатации

Наименование характеристики

Значение

Шероховатость измерительных поверхностей, Ra по ГОСТ 2789-73, не более, мкм:

- плоских и цилиндрических измерительных поверхностей

0,32

- измерительных поверхностей кромочных губок

0,63

Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, не более, мм

0,25

Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей губок штангенциркулей, а также торца штанги штангенциркулей модификаций ШЦ-I, ШЦЦ-I, ШЦК-Т, мм

0,01

Допускаемое отклонение от параллельности плоских измерительных поверхностей губок, мм, не более, для штангенциркулей:

  • - при значении отсчета по нониусу, цене деления круговой шкалы и шаге дискретности не более 0,05 мм

  • - со значением отсчёта по нониусу 0,1 мм

0,02

0,03

Допускаемое отклонение от параллельности измерительных поверхностей губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций ШЦ-II, ШЦ-Ш и ШЦЦ-П, ШЦЦ-Ш, мм, не более

0,03

Допускаемое отклонение от параллельности измерительных поверхностей губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций ШЦ-I, ШЦЦ-I, ШЦК-Т, мм

0,02

Наименование характеристики

Значение

Расстояние между измерительными поверхностями губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций ШЦ-I, Ш^Ц^Ц-Т, ШЦК-I, установленных на размер 10 мм, мм

-0,03

10+0,07

Ширина штрихов шкал штанги и нониуса, мм

от 0,08 до 0,20

Степень защиты по ГОСТ 14254-96 для штангенциркулей модификации1):

ШЦЦ-II, ШЦЦ-III, ШЦЦ-I

IP45

Условия эксплуатации:

Температура окружающего воздуха, °С Относительная влажность воздуха, %, не более

от +15 до +25

80

1) Защита имеется только у штангенциркулей модификаций ШЦЦ-I, Ш с соответствующей маркировкой

ВД-П, ШЦЦ-III

Таблица 5 - Усилие перемещения

Модификация (обозначение)

Усилие перемещения, Н, не более

ШЦ-I-125

15

ШЦ-I-150

15

ШЦ-I-200

20

ШЦ-I-250

20

ШЦ-I-300

20

ШЦ-П-200

20

ШЦ-П-250

20

ШЦ-П-300

20

ШЦ-П-400

20

ШЦ-П-500

30

ШЦ-П-630

30

ШЦ-П-800

30

ШЦ-П-1000

30

ШЦ-П-1600

30

ШЦ-Ш-400

20

ШЦ-Ш-500

30

ШЦ-Ш-630

30

ШЦ-Ш-800

30

ШЦ-Ш-1000

30

ШЦ-Ш-1600

30

ШTЦК-I-150

15

ШTЦК-I-200

15

ШTЦК-I-300

15

ШЦЦ-I-125

15

ШЦЦ-I-150

15

ШЦЦ-I-200

15

ШTЦ^Ц-I-250

15

ШТЦ^Ц-Т-ЗСС

15

ШЦЦ-П-200

15

ШTТ^Т-II-250

15

Модификация (обозначение)

Усилие перемещения, Н, не более

Ш^Ц^Ц-П-300

15

Ш^Ц^Ц-П-400

20

ШЦЦ-П-500

30

Ш^Ц^Ц-П-630

30

ШЦЦ-П-800

30

Ш^Ц^Ц-П-1000

30

Ш^Ц^Ц-П-1600

30

Ш^Ц^Ц-Ш-400

20

Ш^Ц^Ц-Ш-500

30

Ш^Ц^Ц-Ш-630

30

Ш^Ц^Ц-Ш-800

30

ШЦЦ-Ш-1000

30

ШЦЦ-Ш-1600

30

Таблица 6 - Габаритные размеры и масса штангенциркулей

Модификация (обозначение)

Диапазон измерений, мм

Габаритные размеры (длина^ширина^высота), мм, не более

Масса, кг, не более

1

2

3

4

ШЦ-1-125

от 0 до 125

240x85x10

0,12

ШЦ-1-150

от 0 до 150

240x85x10

0,15

ШЦ-1-200

от 0 до 200

300x100x10

0,20

ШЦ-1-250

от 0 до 250

420x100x10

0,40

ШЦ-1-300

от 0 до 300

420x120x10

0,40

ШЦ-П-200

от 0 до 200

350x120x10

0,40

ШЦ-П-250

от 0 до 250

400x120x10

0,40

ШЦ-П-300

от 0 до 300

450x120x10

0,40

ШЦ-П-400

от 0 до 400

700x200x14

1,3

ШЦ-П-500

от 0 до 500

700x200x14

1,3

ШЦ-П-630

от 0 до 630

800x200x14

1,5

ШЦ-П-800

от 0 до 800

1200x250x20

3,1

ШЦ-П-1000

от 0 до 1000

1300x250x20

3,5

ШЦ-П-1600

от 0 до 1600

2000x350x30

7,0

ШЦ-Ш-400

от 0 до 400

600x160x15

1,2

ШЦ-Ш-500

от 0 до 500

700x170x15

1,3

ШЦ-Ш-630

от 0 до 630

800x170x15

1,4

ШЦ-Ш-800

от 0 до 800

1100x200x20

3,0

ШЦ-Ш-1000

от 0 до 1000

1200x200x20

3,4

ШЦ-Ш-1600

от 0 до 1600

2000x300x30

7,0

ШЦК-1-150

от 0 до 150

250x90x20

0,25

ШЦК-1-200

от 0 до 200

300x100x20

0,3

Ш^ ЦК-1-300

от 0 до 300

450x150x30

0,45

Ш^Ц^Ц-1-125

от 0 до 125

220x100x20

0,19

Ш^Ц^Ц-1-150

от 0 до 150

250x100x20

0,19

Ш^Ц^Ц-1-200

от 0 до 200

300x100x20

0,3

1

2

3

4

Ш^Ц^Ц-Т-250

от 0 до 250

350x120x20

0,35

Ш^Ц^Ц-1-300

от 0 до 300

450x150x25

0,35

ШЦЦ-П-200

от 0 до 200

300x100x20

0,3

ШЦЦ-П-250

от 0 до 250

350x120x20

0,35

ШЦЦ-П-300

от 0 до 300

450x150x25

0,35

ШЦЦ-П-400

от 0 до 400

600x200x25

1,2

ШЦЦ-П-500

от 0 до 500

700x200x25

1,3

ШЦЦ-П-630

от 0 до 630

850x200x25

2,8

ШЦЦ-П-800

от 0 до 800

1200x250x30

3,2

Ш^Ц^Ц-11-1000

от 0 до 1000

1300x250x30

3,8

Ш^Ц^Ц-11-1600

от 0 до 1600

2000x300x30

8,0

Ш^Ц^Ц-Ш-400

от 0 до 400

600x200x25

1,2

ШЦЦ-Ш-500

от 0 до 500

700x200x25

1,3

Ш^Ц^Ц-Ш-630

от 0 до 630

850x200x25

2,8

Ш^Ц^Ц-Ш-800

от 0 до 800

1200x250x30

3,2

Ш^Ц^Ц-1П-1000

от 0 до 1000

1300x250x30

3,8

ШЦЦ-Ш-1600

от 0 до 1600

2000x300x30

8,0

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Штангенциркуль

-1)

1 шт.

Футляр

-

1 шт.

Элемент питания2)

-

1 шт.

Паспорт для модификаций:

  • - ШЦ-I

  • - ШЦ-П

  • - ШЦ-Ш

  • - ШЦК-I

  • - ШЦЦ-I

  • - ШЦЦ-П

  • - ШЦЦ-Ш

«Паспорт. 26.51.33.121 -008-40323842-2017. Штангенциркуль модификации ШЦ-I»

«Паспорт. 26.51.33.121 -008-40323842-2017. Штангенциркуль модификации ШЦ-П»

«Паспорт. 26.51.33.121 -008-40323842-2017. Штангенциркуль модификации Ш^ Ц-ITT»

«Паспорт. 26.51.33.121 -008-40323842-2017. Штангенциркуль модификации ШЦК-I»

«Паспорт. 26.51.33.121 -008-40323842-2017. Штангенциркуль модификации ШЦЦ-T»

«Паспорт. 26.51.33.121 -008-40323842-2017. Штангенциркуль модификации Ш^Ц^Ц-П»

«Паспорт. 26.51.33.121 -008-40323842-2017.

Штангенциркуль модификации Ш^Ц^Ц-Ш»

1 экз. 1)

  • 1) В соответствии с заказом

  • 2) Только для штангенциркулей модификаций Ш^ЦЦ-I, Ш^ЩЦ-П, ШЦ^Ц-Ш

Сведения о методиках (методах) измерений

приведены в разделе 2.2 «Описание изделия» паспортов «Паспорт. 26.51.33.121-008-403238422017. Штангенциркуль модификация ШЦ-I, «Паспорт.

Штангенциркуль

Штангенциркуль

Штангенциркуль Штангенциркуль

Штангенциркуль

модификация модификация модификация модификация модификация

ШЦ-П ШЦ-Ш, ШЦК-I, ШЦЦ-I, ШЦЦ-П,

«Паспорт. «Паспорт. «Паспорт. «Паспорт. «Паспорт.

26.51.33.121-008-40323842-2017.

26.51.33.121-008-40323842-2017.

26.51.33.121-008-40323842-2017.

26.51.33.121-008-40323842-2017.

26.51.33.121-008-40323842-2017.

26.51.33.121-008-40323842-2017.

Штангенциркуль модификация ШЦЦ-Ш.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия «Штангенциркули».

Правообладатель

YICHUN HERMAN TRADE CO., LTD, Китай

Адрес: 1299 JIANCHENG AVENUE, KANGLE STREET, WANZAI COUNTY, YICHUN CITY, JIANGXI PROVINCE, China

Изготовитель

YICHUN HERMAN TRADE CO., LTD, Китай

Адрес: 1299 JIANCHENG AVENUE, KANGLE STREET, WANZAI COUNTY, YICHUN CITY, JIANGXI PROVINCE, China

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 4954813380

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

2

0,25

3

0,19

8

0,15

св. 1400 до 1600 включ.

Примечания:

1. За измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок.

2. Пределы допускаемой абсолютной погрешности штангенциркулей модификаций ШЦ-I, ШЦЦ-I, ШЦК-I при измерении глубины, равной 20 мм, не превышают значений, указанных в таблице 2.

Приказ Росстандарта №561 от 24.03.2025, https://oei-analitika.ru



Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
