УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» марта 2025 г. № 538

Регистрационный № 64001-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная количества и температуры теплоносителя цеха № 07 НПЗ ОАО «ТАИФ-НК»

Система измерительная количества и температуры теплоносителя цеха № 07 НПЗ ОАО «ТАИФ-НК» (далее - ИС) предназначена для измерений объемного расхода (объема) и температуры теплоносителя в подающем и обратном трубопроводах и вычисления массового расхода (массы) теплоносителя.

Принцип действия ИС основан на измерении тепловычислителем электрических сигналов, поступающих от преобразователей расхода и температуры, и передаче измерительной информации на верхний уровень. По результатам измерения объемного расхода и температуры тепловычислитель осуществляет расчет массового расхода и массы теплоносителя.

ИС состоит из тепловычислителя СПТ961 модификации 961.2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства средств измерений (далее - регистрационный номер) 35477-12) (далее - тепловычислитель), расходомеров-счетчиков электромагнитных ЭСКО-РВ.08 (регистрационный номер 28868-10), комплекта термопреобразователей сопротивления платиновых КТС-Б (регистрационный номер 43096-15), конвертера интерфейсов DE-311 и сервера базы данных.

ИС представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка ИС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

В состав ИС входят две измерительные линии (далее - ИЛ): прямая и обратная.

ИС обеспечивает выполнение следующих основных функций:

• - измерение объемного расхода и температуры на ИЛ;

• - вычисление массового расхода и массы теплоносителя;

• - регистрацию, индикацию, хранение и передачу на верхний уровень результатов измерений;

• - формирование, отображение и печать текущих отчетов;

• - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Заводской номер 4200 наносится в цифровом формате на маркировочную табличку, расположенную непосредственно в месте установки тепловычислителя, а также на титульный лист паспорта типографским способом.

Знак поверки наносится на свидетельство о поверке ИС.

Пломбирование ИС не предусмотрено. Пломбирование СИ, входящих в состав ИС, осуществляется в соответствии с их описаниями типа.

Программное обеспечение (далее - ПО) ИС является встроенным ПО тепловычислителя и обеспечивает реализацию функций ИС. После включения питания ПО проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

Идентификационные данные ПО ИС приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров с помощью специальных средств защиты. ПО ИС имеет «высокий» уровень защиты по Р 50.2.077-2014.

Метрологические характеристики ИС представлены в таблице 2.

Таблица 2 -

ИС

Технические характеристики ИС представлены в таблице 3.

Таблица 3 - Технические

ИС

наносится на титульный лист паспорта типографским способом.

Комплектность ИС представлена в таблице 4.

Таблица 4 - Комплектность ИС

приведены в инструкции «Государственная система обеспечения единства измерений. Тепловая энергия и масса теплоносителя. Методика измерений системой измерительной количества и температуры теплоносителя цеха № 7 НПЗ АО «ТАИФ-НК», свидетельство об аттестации методики (метода) измерений № 3101/1-20-311459-2023, регистрационный номер ФР.1.29.2023.45524.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Нефтеперерабатывающий завод Открытое Акционерное Общество «ТАИФ-НК» (НПЗ ОАО «ТАИФ-НК»)

ИНН 1651025328

Адрес: 423570, г. Нижнекамск, ОПС-11, а/я 20

Телефон: (8555) 38-14-14, факс: (8555) 38-17-17

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО Центр Метрологии «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5

Телефон: (843) 214-20-98; Факс: (843) 227-40-10

E-mail: office@ooostp.ru

Web-сайт: http://www.ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» марта 2025 г. № 538

Регистрационный № 75138-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа микротермальные СМТ

Счетчики газа микротермальные СМТ предназначены для прямых измерений объема воздуха или природного газа по ГОСТ 5542-2022 в единицах объема, приведенного к стандартным условиям (температура плюс 20 °С, давление 101,325 кПа).

Принцип действия счетчиков газа микротермальных СМТ основан на измерении смещения градиента температуры нагретого участка чувствительного элемента измерительного модуля, расположенного в потоке измеряемой среды. Смещение градиента температуры зависит от массового расхода природного газа и его теплофизических свойств, таких как теплопроводность, теплоемкость и плотность. Расчет объемного расхода осуществляется с помощью специальной корректирующей функции - К-фактора, вычисление которого производится микроконтроллером модуля. Алгоритм вычисления К-фактора представляет собой аналитическую модель, основанную на тепловых свойствах газов, которая позволяет определить значения параметров измеряемого газа - плотность, теплоемкость и теплопроводность, через аналогичные параметры опорного газа, в качестве которого используется воздух.

Счетчики газа микротермальные СМТ состоят из измерителя расхода газа и электронного отсчетного устройства, объединенных в единую конструкцию. В состав электронного отсчетного устройства входят плата микроконтроллера с установленным на ней цифровым индикаторным табло, оптический канал передачи данных и литиевые батареи для питания электронного блока. В состав измерителя расхода газа входят герметичный корпус и установленный в нем измерительный модуль, в котором реализован алгоритм измерения объемного расхода, приведенного к стандартным условиям, а также конструкционные элементы защиты от внешних несанкционированных воздействий.

Счетчики газа микротермальные СМТ выпускаются в следующих типоразмерах: G4, G6, G10, G16, G25, G40, G65, G100, которые отличаются диапазоном измерений объемного расхода газа, приведенного к стандартным условиям.

Счетчики газа микротермальные СМТ выпускаются в следующих исполнениях: СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ, СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ, которые отличаются функциональными возможностями и габаритными размерами. Изготовитель ООО «Техномер» выпускает все исполнения счетчиков, изготовитель ООО «ПО «КАТИОН» выпускает счетчики в исполнениях СМТ-А, СМТ-Смарт и их модификациях.

Счетчики газа микротермальные СМТ могут выпускаться в модификации У, которая отличается повышенной точностью.

Счетчики газа микротермальные СМТ в исполнении СМТ-А и СМТ-Смарт выпускаются типоразмеров G4, G6, G10 и имеют оптический интерфейс, встроенный модем связи GPRS либо NB-IoT.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт-К выпускаются типоразмеров G4, G6, G10 и имеют оптический интерфейс, встроенный модем связи GPRS либо NB-IoT, встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт-ДКЗ выпускаются типоразмеров G4, G6, G10 и имеют оптический интерфейс, встроенный модем связи GPRS либо NB-IoT, внешний интерфейс для подключения датчиков контроля загазованности помещения, встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс выпускаются типоразмеров G4, G6, G10, G16, G25, G40, G65, G100 и имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NB-IoT.

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс-К выпускаются типоразмеров G4, G6, G10, G16, G25 и имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NB-IoT, встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс-ДКЗ выпускаются типоразмеров G4, G6, G10, G16, G25 и имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NB-IoT, внешний интерфейс для подключения датчиков контроля загазованности помещения, встроенный запорный клапан.

Встроенный запорный клапан предназначен для перекрытия потока газа через счетчик газа микротермальный СМТ. Встроенный запорный клапан управляется от датчиков контроля загазованности, внутренних команд или дистанционно.

Счетчики газа микротермальные СМТ в исполнении СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ могут выпускаться в модификации В, которая отличается наличием внешней антенны.

Счетчики газа микротермальные СМТ имеют архивы часового и суточного потребления газа, архивы событий и изменений.

Структура условного обозначения счетчиков газа микротермальных СМТ:

СМТ-[1]-[2] G(3]-[4]-[5]-[6] где:

• [1] - исполнение А, Смарт, Комплекс;

• [2] - модификация: К - со встроенным запорным клапаном, ДК3 - со встроенным запорным клапаном и интерфейсом для подключения датчиков контроля загазованности помещения;

• [3] - типоразмер: G4, G6, G10, G16, G25, G40, G65, G100;

• [4] - У - повышенная точность;

• [5] - 2 - специальное исполнение присоединительных фланцев;

• [6] - В - внешняя антенна.

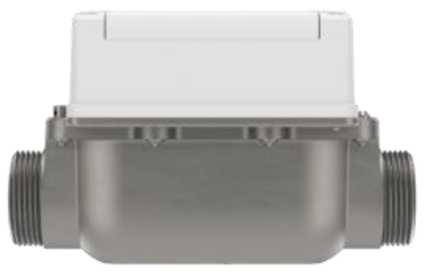

Общий вид счетчиков газа микротермальных СМТ представлен на рисунках 1-23.

Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунках 24-25. Пломбировку счетчиков газа микротермальных СМТ в исполнениях СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ при первичной поверке осуществляют нанесением знака поверки давлением клейма на специальной мастике в чашке винта крепления корпуса электронного отсчетного устройства. Пломбировку счетчиков газа микротермальных СМТ в исполнениях СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ при первичной поверке осуществляют нанесением знака поверки давлением клейма на специальной мастике в чашке винта крепления корпуса электронного отсчетного устройства и давлением клейма на навесной свинцовой пломбе. Пломбировку при периодической поверке осуществляют нанесением знака поверки в виде наклейки или давлением клейма на специальной мастике в чашке винта крепления или давлением клейма на навесной свинцовой пломбе.

Заводской номер, состоящий из арабских цифр, наносится на маркировочную наклейку методом печати на боковой части электронного отсчетного устройства. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 26.

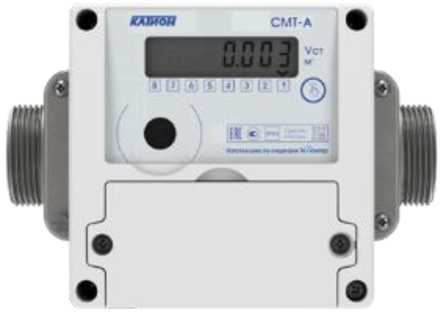

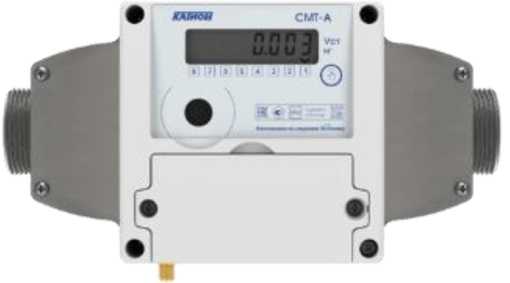

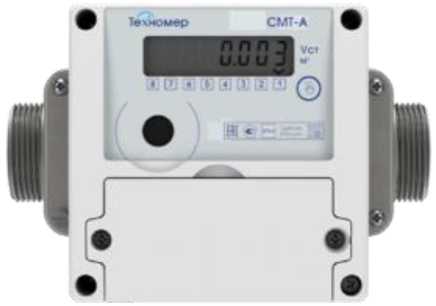

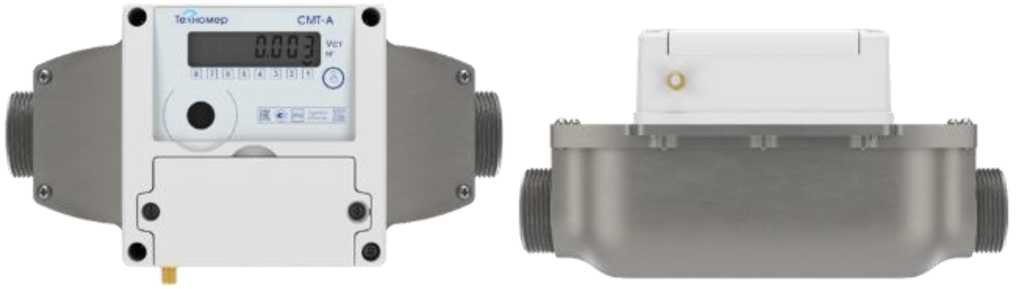

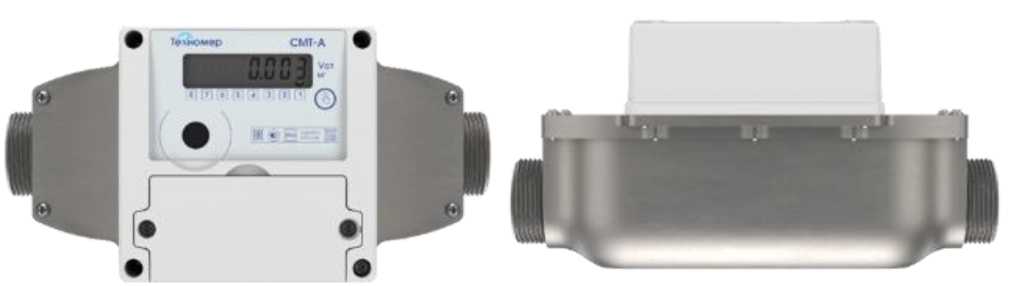

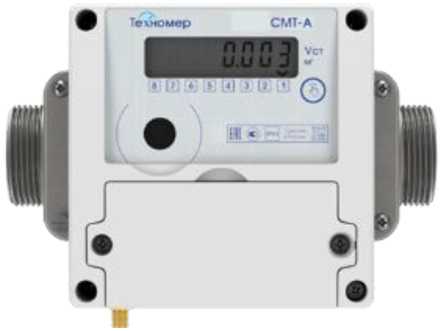

Рисунок 1 - Общий вид счетчиков газа микротермальных СМТ-А G4, СМТ-А G6 изготовленных ООО «Техномер»

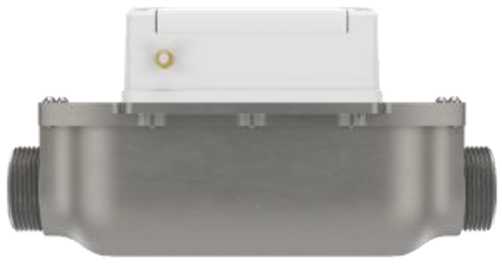

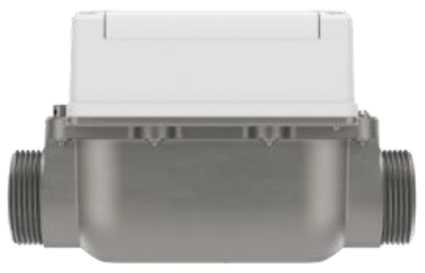

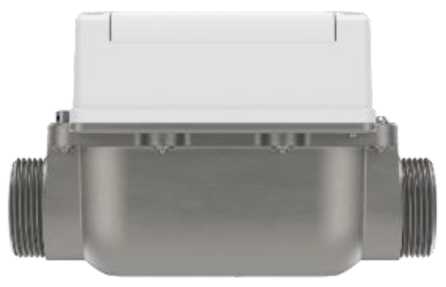

Рисунок 2 - Общий вид счетчиков газа микротермальных СМТ-А G4, СМТ-А G6 изготовленных ООО «ПО «КАТИОН»

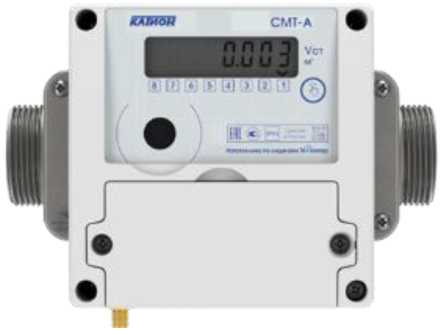

Рисунок 3 - Общий вид счетчиков газа микротермальных СМТ-А G4-B, СМТ-А G6-B изготовленных ООО «Техномер»

Рисунок 4 - Общий вид счетчиков газа микротермальных СМТ-А G4-B, СМТ-А G6-B изготовленных ООО «ПО «КАТИОН»

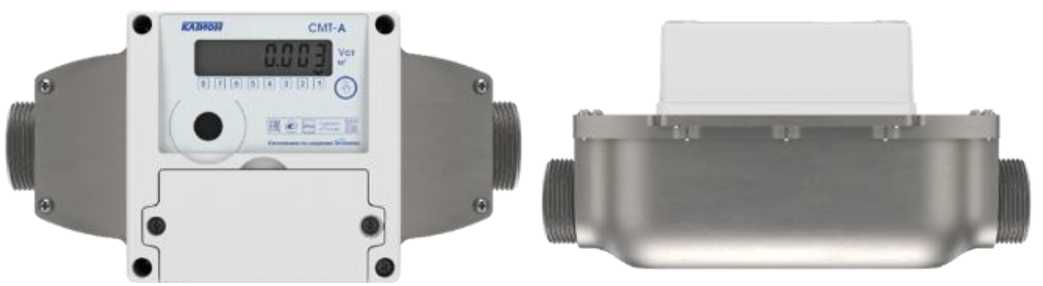

Рисунок 5 - Общий вид счетчика газа микротермального СМТ-А G10 изготовленных ООО «Техномер»

Рисунок 6 - Общий вид счетчика газа микротермального СМТ-А G10 изготовленных ООО «ПО «КАТИОН»

Рисунок 7 - Общий вид счетчика газа микротермального СМТ-А G10-B изготовленных ООО «Техномер»

Рисунок 8 - Общий вид счетчика газа микротермального СМТ-А G10-B изготовленных ООО «ПО «КАТИОН»

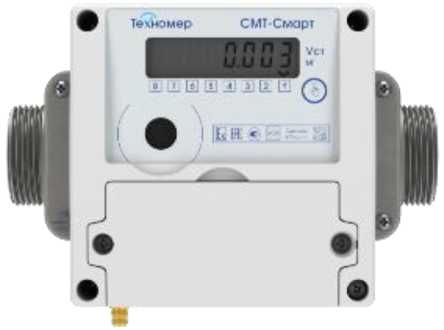

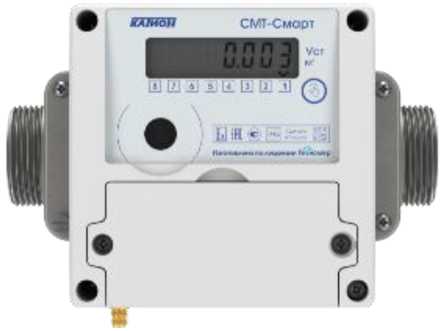

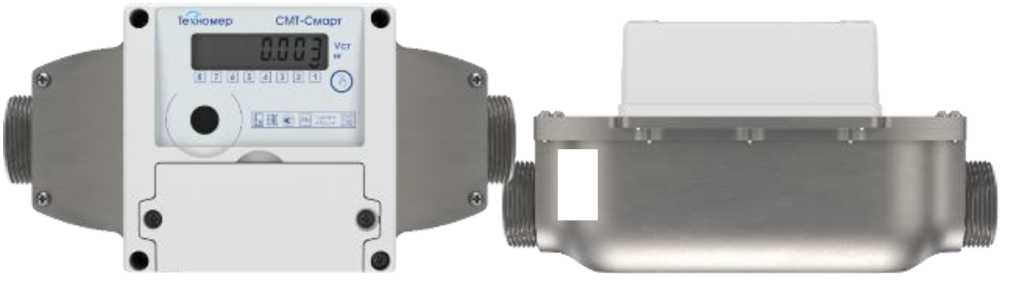

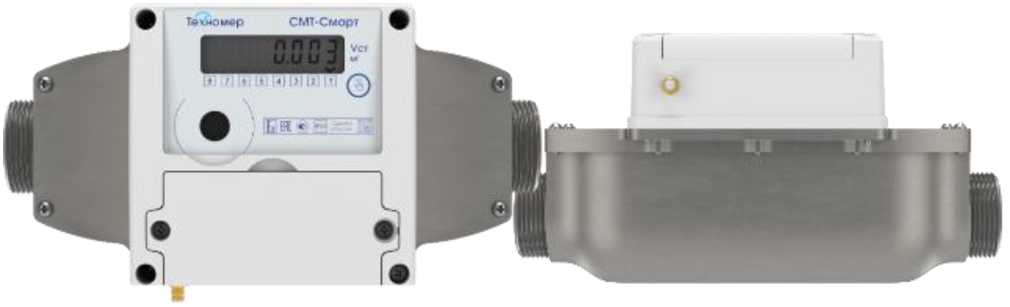

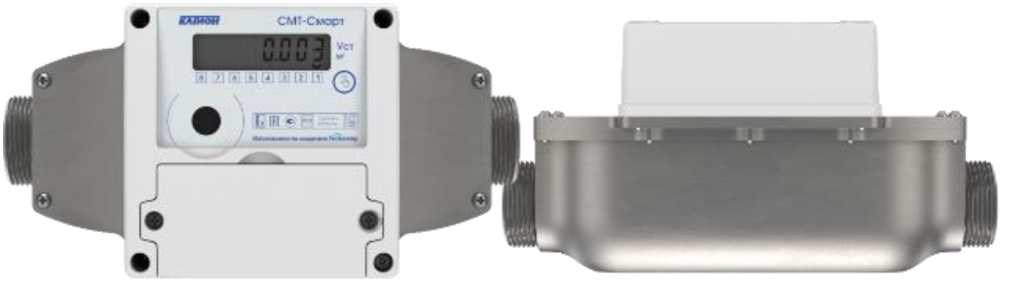

Рисунок 9 - Общий вид счетчиков газа микротермальных СМТ-Смарт G4, СМТ-Смарт G6 изготовленных ООО «Техномер»

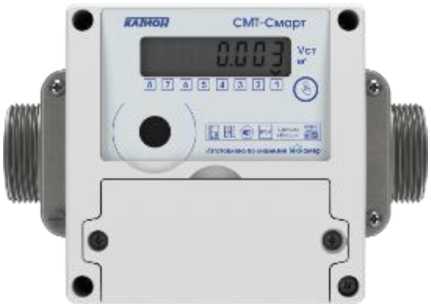

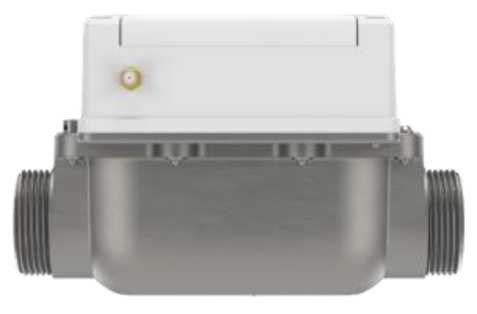

Рисунок 10 - Общий вид счетчиков газа микротермальных СМТ-Смарт G4, СМТ-Смарт G6 изготовленных ООО «ПО «КАТИОН»

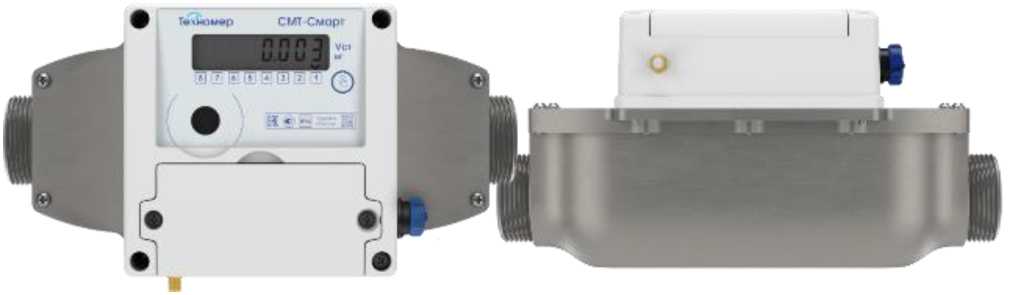

Рисунок 11 - Общий вид счетчиков газа микротермальных СМТ-Смарт G4-B, СМТ-Смарт G6-В изготовленных ООО «Техномер»

Рисунок 12 - Общий вид счетчиков газа микротермальных СМТ-Смарт G4-B, СМТ-Смарт G6-B изготовленных ООО «ПО «КАТИОН»

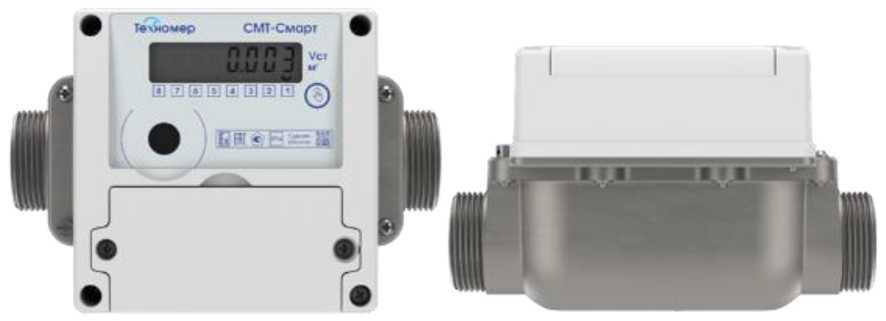

Рисунок 13 - Общий вид счетчиков газа микротермальных

СМТ-Смарт-GIO, CMT-CMapT-K-G4, CMT-CMapT-K-G6, СМТ-Смарт-К-GIO изготовленных ООО «Техномер»

Рисунок 14 - Общий вид счетчиков газа микротермальных

CMT-CMapm-GIO, CMT-CMapT-K-G4, СМТ-Смарт'-К-Сб, СМТ-Смарт-К-GIO изготовленных ООО «ПО «КАТИОН»

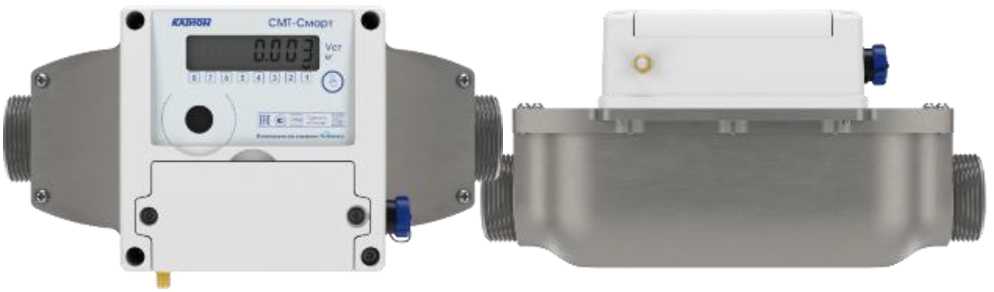

Рисунок 15 - Общий вид счетчиков газа микротермальных

CMT-CMapm-GIO-B, СМТ-Смарт'-К-С4-В, СМТ-Смарт'-К-Сб-В, СМТ-Смарт-К- GIO-В изготовленных ООО «Техномер»

Рисунок 16 - Общий вид счетчиков газа микротермальных

СМТ-Смарт-G10-В, СМТ-Смарт-К-G4-В, СМТ-Смарт-К-G6-В, СМТ-Смарт-К- G10-B изготовленных ООО «ПО «КАТИОН»

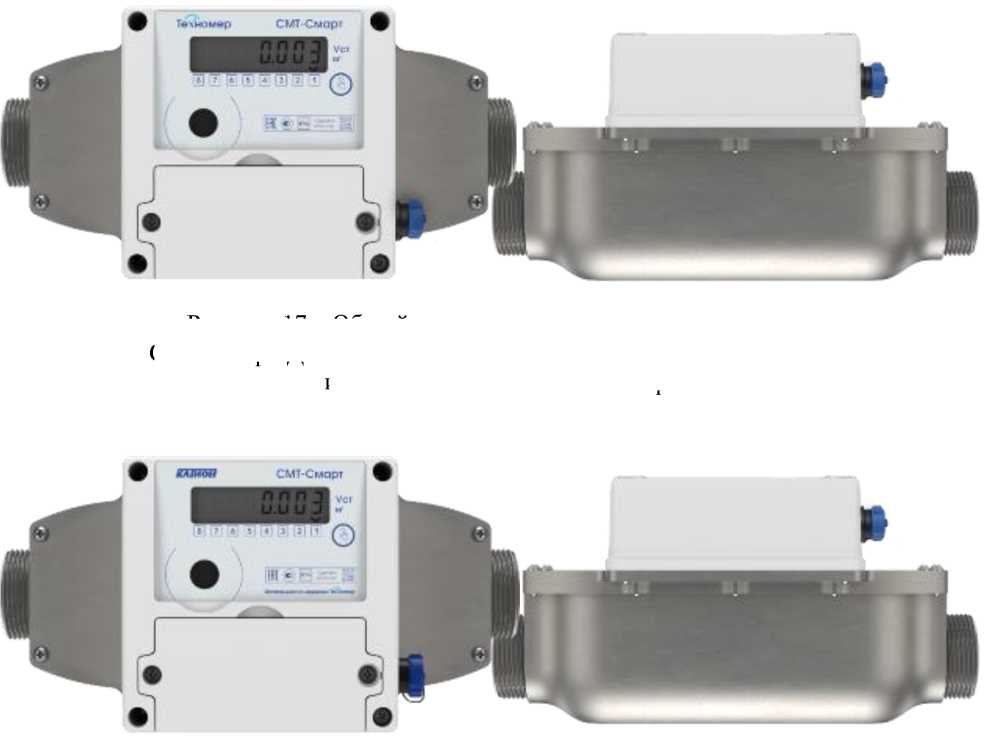

Рисунок 18 - Общий вид счетчиков газа микротермальных

СМТ-Смарт-ДКЗ-G4, СМТ-Смарт'-ДКЗ-Сб, СМТ-Смарт'-ДКЗ-С10 изготовленных ООО «ПО «КАТИОН»

Рисунок 17 - Общий вид счетчиков газа микротермальных

СМТ-Смарт-ДКЗ-G4, СМТ-Смарт'-ДКЗ-С6, СМТ-Смарт'-ДКЗ-С10 изготовленных ООО «Техномер»

Рисунок 19 - Общий вид счетчиков газа микротермальных

СМТ-Смарт-ДКЗ-С4-В, СМТ-Смарт-ДКЗ-С6-В, СМТ-Смарт-ДКЗ-С10-В изготовленных ООО «Техномер»

Рисунок 20 - Общий вид счетчиков газа микротермальных

СМТ-Смарт-ДКЗ-С4-В, СМТ-Смарт-ДКЗ-С6-В, СМТ-Смарт-ДКЗ-С10-В изготовленных ООО «ПО «КАТИОН»

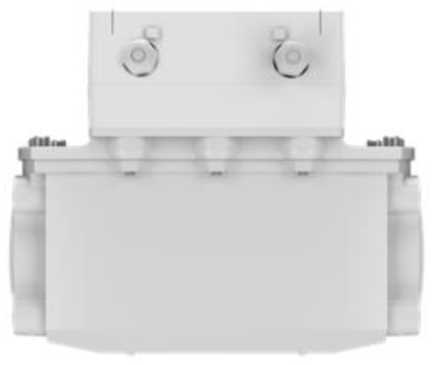

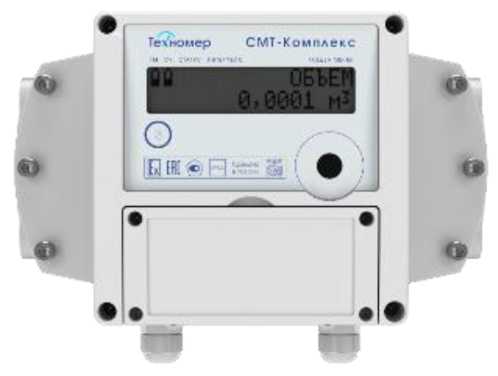

Рисунок 21 - Общий вид счетчиков газа микротермальных СМТ-Комплекс-С4, СМТ-Комnлекс-G6, СМТ-Комплекс-СЮ, СМТ-Комплекс-С16, СМТ-Комплекс-С25, СМТ Комплекс-К-G4, СМТ Комплекс-К-С6, СМТ Комплекс-К-СЮ, СМТ Комплекс-К-С16, СМТ Комплекс-К-С25, СМТ-Комплекс-ДКЗ-С4, СМТ-Комплекс-ДКЗ-С6, СМТ-Комплекс-ДКЗ-С10, СМТ-Комплекс-ДКЗ-С16, СМТ-Комплекс-ДКЗ-С25

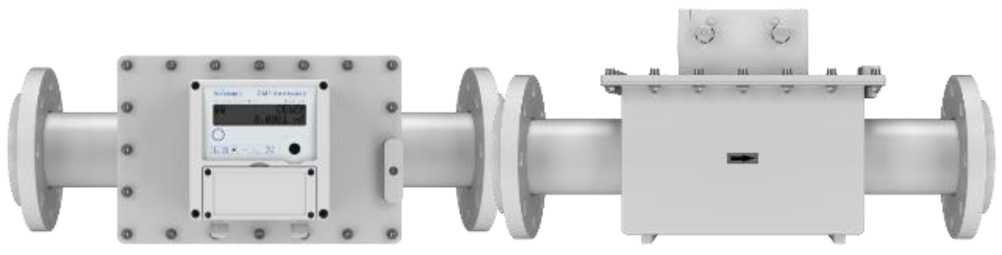

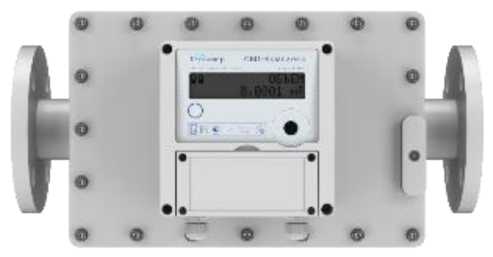

Рисунок 22 - Общий вид счетчиков газа микротермальных СМТ-Комплекс-С40

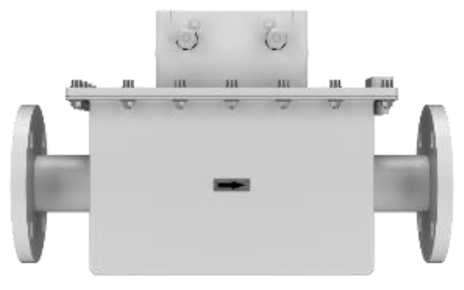

Рисунок 23 - Общий вид счетчиков газа микротермальных СМТ-Комплекс-G40-2, СМТ -Комплекс-G65, СМТ-Комплекс-СЮО

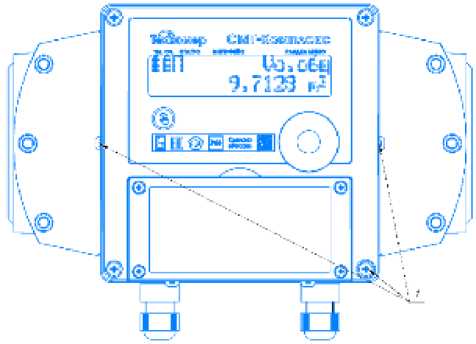

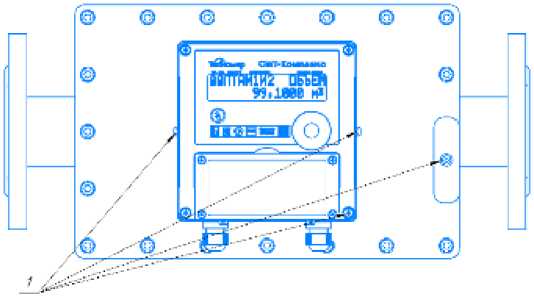

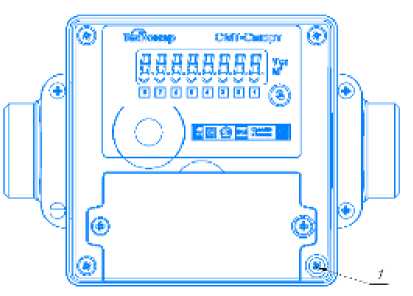

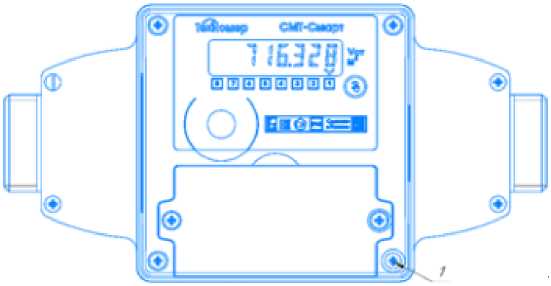

Рисунок 24 - Схема пломбировки от несанкционированного доступа исполнений СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ (1 - места нанесения знака поверки)

Исполнение СМТ-Комплекс,

СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ

типоразмеров G4 - G25

Исполнение СМТ-Комплекс

типоразмеров G40, G40-2, G65, G100

Рисунок 25 - Схема пломбировки от несанкционированного доступа исполнения СМТ-Комплекс (1 - места нанесения знака поверки)

Заводской номер

Знак утверждения типа

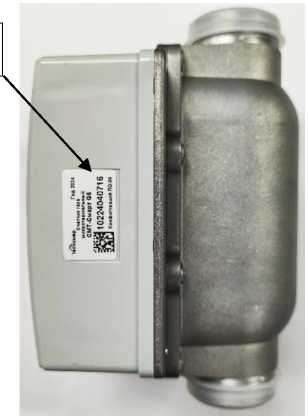

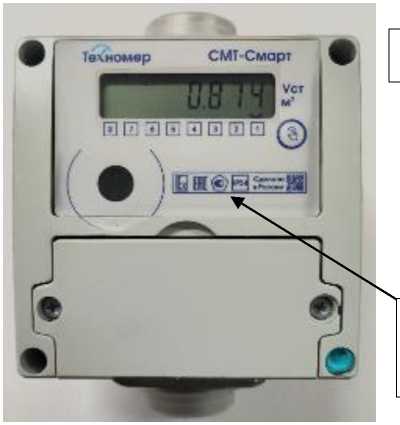

Рисунок 26 - Место нанесения заводского номера и знака утверждения типа

Встроенное программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.

Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения. Доступ к настройке параметров, влияющих на метрологические характеристики, возможен только при открытом «калибровочном замке». «Калибровочный замок» - кнопка на электронной плате счетчика, доступ к которой возможен только при нарушении пломбы поверителя. Открытие и закрытие «калибровочного замка» фиксируется записью в архиве счетчика газа микротермального СМТ. После изменения значений, относящихся к калибровочным настройкам, «калибровочный замок» закрывается нажатием кнопки или автоматически через два часа. Изменение значений фиксируется в архиве. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на корпус электронного блока методом, принятым у изготовителя, и по центру титульных листов паспорта и руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность

приведены в разделе 2.5 руководства по эксплуатации ТМР.407282.002-01 РЭ, ТМР.407282.002-02 РЭ, ТМР.407282.002-03 РЭ, ТМР.407282.002-04 РЭ, ТМР.407282.002-05 РЭ, ТМР.407282.002-06 РЭ, ТМР.407282.002-07 РЭ.

ГОСТ 2939-63 Газы. Условия для определения объема;

ГОСТ 5542-2022 Газ природный промышленного и коммунально-бытового назначения. Технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТМР.407282.002 ТУ «Счетчики газа микротермальные СМТ. Технические условия».

Общество с ограниченной ответственностью «Техномер» (ООО «Техномер») ИНН 5243026514

Адрес: 607220, Нижегородская обл., г. Арзамас, ул. Калинина, д. 68

Телефон: (83147) 7-66-74, факс: (83147) 7-66-74

E-mail: info@tehnomer.ru

Общество с ограниченной ответственностью «ПО «КАТИОН» (ООО «ПО «КАТИОН»)

ИНН 4706074918

Адрес: 188669, Ленинградская обл., р-н Всеволжский, гп. Муринское, г. Мурино, ул. Кооперативная, д. 20 лит. Б, помещ. 198

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

E-mail: office@ooostp.ru

Web-сайт: http://www.ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» марта 2025 г. № 538

Регистрационный № 83547-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТПОЛ

предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений и устройствам защиты и управления в закрытых распределительных устройствах переменного тока промышленной частоты.

Так как вторичная обмотка замкнута на внешнюю во вторичной обмотке и внешней нагрузке тока,

к проходному типу трансформаторов. Первичная обмотка трансформаторов выполнена из медной трубы. Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом. Выводы вторичных обмоток расположены на приливе изоляционного блока в выемке фланца, снабжены перемычками и закрыты крышкой.

Трансформаторы выпускаются в модификациях ТПОЛ-20 и ТПОЛ-35, отличающихся номинальным напряжением 20 кВ и 35 кВ соответственно, номинальным первичным током, классами точности, климатическим исполнением и габаритными размерами.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового обозначения.

Общий вид трансформаторов представлен на рисунке 1. Маркировочная табличка трансформаторов с указанием места нанесения знака утверждения типа, заводского номера представлена на рисунке 2. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование трансформаторов не предусмотрено.

а) трансформаторы модификации ТПОЛ-20 б) трансформаторы модификации ТПОЛ-35

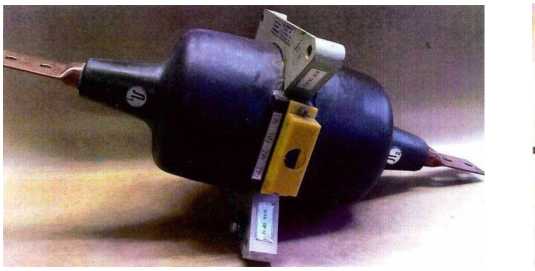

Рисунок 1 - Общий вид трансформаторов

Место нанесения знака

Место нанесения знака утверждения типа

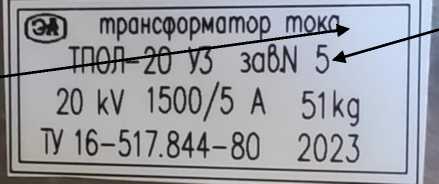

Рисунок 2 - Маркировочная табличка трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Таблица 1 - Метрологические характеристики

• ¹⁾ при установке трансформаторов модификации ТПОЛ-20 с классом точности вторичных обмоток 10Р и номинальным первичным током 1500 и 2000 А климатического исполнения и категории размещения У3, Т3, ТС3 и трансформаторов модификации ТПОЛ-35 с классом точности вторичных обмоток 10Р и номинальным первичным током 1500 А климатического исполнения и категории размещения У3, Т3 в цепях нулевых выводов турбогенератора верхнее значение рабочей температуры воздуха в месте их установки - плюс 65 °С;

• ²⁾   допускается климатическое исполнение и категория размещения по ГОСТ 15150-69 с диапазоном рабочих температур:

• - У3 от -45 до +65 °С;

• - Т3 от -10 до +65 °С;

• - ТС3 от -10 до +65 °С;

• ³⁾ в условиях отсутствия выпадения росы;

• ⁴⁾ только для установки в нулевых выводах турбогенераторов.

Таблица 3 - Показатели надежности

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку трансформатора любым технологическим способом.

Таблица 4 - Комплектность

приведены в пункте 2.3 «Методика измерений» документа ВД0.412.132 «Трансформаторы тока ТПОЛ-20 и ТПОЛ-35. Руководство по эксплуатации».

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные.

Дополнительные требования к трансформаторам тока»;

Приказ Федерального агентства по техническому регулированию и от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной средств измерений коэффициентов преобразования силы электрического тока»;

ТУ16-517.844-80 «Трансформаторы тока типов ТПОЛ-20 и ТПОЛ-35. Технические условия».

Акционерное общество

(АО ВО «Электроаппарат»)

ИНН 7801032688

Адрес: г. Санкт-Петербург, линия 24-я В.О., д. 3-7, лит. И, оф. 1

Общество с ограниченной ответственностью «Испытательный центр разработок вобласти метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
