ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ » ___________2025 г. № ____

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» марта 2025 г. № 554

Регистрационный № 29452-05

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы виброизмерительные «АГАТ-М»

предназначены для измерения параметров вибрации и частоты вращения, а также для спектрального анализа вибрационных сигналов с целью диагностики технического состояния роторных агрегатов.

Принцип действия прибора основан на преобразовании вибрации контролируемого объекта в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.

Прибор состоит из измерительного блока БИ070-М, двух вибропреобразователей АС102-1А со встроенным усилителем заряда, преобразователя частоты вращения лазерного КР-020л и преобразователя частоты вращения электромагнитного КЕ-010.

Измерительный блок БИ070-М включает перестраиваемые фильтры нижних и верхних частот, усилитель, интегратор, аналого-цифровой преобразователь, микропроцессор, в котором производятся быстрое преобразование Фурье (БПФ) и вычислительные операции.

Прибор обеспечивает измерение среднего квадратического значения (СКЗ), амплитудного значения и размаха виброускорения, виброскорости и виброперемещения, частоты вращения.

В качестве дисплея используется жидкокристаллический индикатор с подсветкой и настройкой контрастности.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на заднюю панель корпуса. Нанесение знака поверки на средство измерений и опломбирование не предусмотрено.

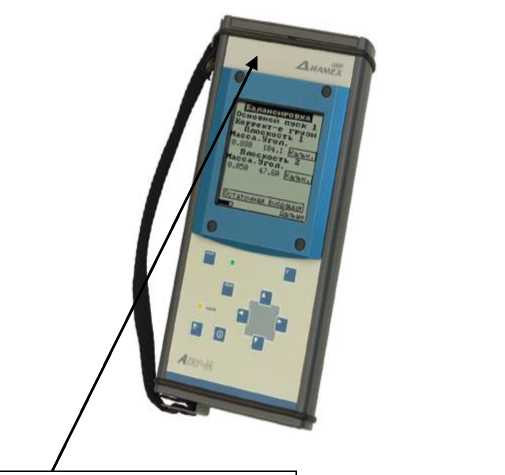

Внешний вид прибора виброизмерительного «АГАТ-М» приведен на рисунке 1.

Место нанесения знака утверждения типа

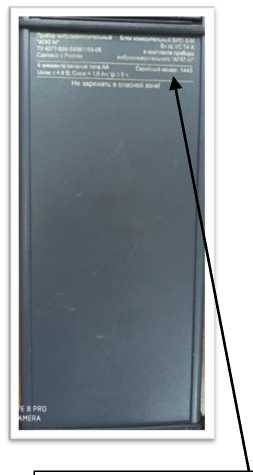

Место нанесения заводского номера

Рисунок 1 - Внешний вид прибора виброизмерительного «АГАТ-М».

Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное программное обеспечение, которое поставляется совместно с системой.

Таблица 1

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой сигнализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Таблица 2

Таблица 3 - Основные технические характеристики

наносится на лицевой панели блока измерительного БИ070-М методом наклейки и на титульном листе руководства по эксплуатации методом наклейки или печати.

Таблица 4 - Комплектность средства измерений

приведены   в руководстве по эксплуатации «Прибор виброизмерительный

«АГАТ-М» АГТМ 000.00 РЭ в разделе 1 «Общие сведения о приборе».

Технические условия ТУ 4277-024-54981193-05 «Прибор виброизмерительный «АГАТ-М».

Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)

Адрес: 109052, Москва, вн. тер. г. муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» марта 2025 г. № 554

Регистрационный № 55789-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров нефти сырой № 2009 на ГЗНУ-560 ЗАО «Троицкнефть»

Система измерений количества и параметров нефти сырой № 2009 на ГЗНУ-560 ЗАО «Троицкнефть» (далее - СИКНС) предназначена для автоматизированных определений массы сырой нефти.

Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы нефти сырой с помощью счетчиков-расходомеров массовых Micro Motion (далее - СРМ). Выходные электрические сигналы СРМ поступают на соответствующие входы контроллера измерительно-вычислительного OMNI 3000/6000 (далее - ИВК), который преобразует их и вычисляет массу нефти сырой по реализованному в нем алгоритму. Часть средств измерений (СИ) СИКНС формируют вспомогательные измерительные каналы (ИК), метрологические характеристики которых определяются комплектным методом.

СИКНС представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий (одна рабочая измерительная линия (ИЛ), одна контрольно-резервная ИЛ), блока измерений параметров нефти сырой (далее - БИК), системы сбора и обработки информации (далее - СОИ) и узла подключения передвижной поверочной установки (ПУ).

В состав СИКНС входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №)):

• - счетчики-расходомеры массовые Micro Motion (регистрационный № 13425-97, № 13425-01, № 45115-16);

• - термопреобразователи с унифицированным выходным сигналом Метран-276 (регистрационный № 21968-01, № 21968-05, № 21968-11);

• - датчики давления Метран-55 (регистрационный № 18375-03, № 18375-08);

• - влагомер нефти поточный УДВН-1пм2 (регистрационный № 14557-01, 14557-15);

• - первичный измерительный преобразователь объемной доли воды в нефти ПИП-ВСН (регистрационный № 19850-04);

• - манометры и термометры для местной индикации давления и температуры;

• - контроллеры измерительно-вычислительные OMNI 6000 (регистрационный № 15066-01, № 15066-09).

СИКНС обеспечивает выполнение следующих функций:

• -  автоматическое измерение массового расхода сырой нефти в рабочем диапазоне;

• -  автоматическое измерение температуры, давления, содержания воды в сырой нефти;

- вычисление массы нетто нефти сырой с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти сырой;

• -  поверку и контроль метрологических характеристик (далее - КМХ) СРМ по ПУ;

• - КМХ рабочего СРМ по контрольно-резервному СРМ;

• -  автоматический отбор объединенной пробы сырой нефти;

• -  регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти сырой, паспортов качества нефти сырой.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКНС, обеспечена возможность пломбирования в соответствии с МИ 3002-2006.

Нанесение знака поверки на СИКНС не предусмотрено.

Заводской номер 01 в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильд-табличку СИКНС.

Программное обеспечение (ПО) СИКНС разделено на два структурных уровня -верхний и нижний.

К нижнему уровню относится ПО контроллеров измерительно-вычислительных OMNI 6000. Параллельная работа двух контроллеров обеспечивает дополнительное резервирование данных, при выходе из строя основного контроллера управление передается на резервный контроллер, измеренная информация сохраняется обоими контроллерами. OMNI 6000 обеспечивает сбор и обработку информации от преобразователей расхода, давления, температуры и влагосодержания нефти, вычисление на основании полученных данных массы нефти, а также относительной погрешности преобразователя расхода при проведении КМХ. На основании вышеуказанных функций к метрологически значимой части ПО нижнего уровня относится операционная система основного и резервного контроллеров OMNI 6000, обеспечивающая общее управление ресурсами вычислительного процессора, базами данных, памятью, интерфейсами контроллера, произведение вычислительных операций, хранение калибровочных таблиц, загрузку и хранение конфигурационных параметров контроллера.

К верхнему уровню относится ПО АРМ оператора СИКНС №2009 на ГЗНУ-560 ЗАО «Троицкнефть». ПО АРМ оператора осуществляет управление исполнительными механизмами СИКНС (задвижки, насосные агрегаты), обмен данными с контроллером OMNI 6000, отображение технологической схемы и данных от преобразователей сигналов, установленных на СИКНС, кроме того формирует двухчасовые и суточные отчеты. В ПО СИКНС защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется:

• - разграничением прав доступа групп пользователей к метрологически значимой части ПО и данным с помощью системы паролей;

• - ведением внутреннего журнала фиксации событий.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 1, 2.

Т а б л и ц а 5 - Основные технические

наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.

Т а б л и ц а 6 - Комплектность СИ

приведены в документе МН 255-2024 «ГСИ. Масса нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефти сырой № 2009 на ГЗНУ-560 ЗАО «Троицкнефть». Свидетельство об аттестации № RA.RU.310652-082/01-2024.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Закрытое акционерное общество «Троицкнефть» (ЗАО «Троицкнефть»)

ИНН 1631002442

Адрес: 423462, Республика Татарстан, г. Альметьевск, ул. Советская, д. 165А

Юридический адрес: 423190, Республика Татарстан, Новошешминский р-н, с. Новошешминск, ул. Советская, д. 80

Телефон: +7(8553) 31-49-31; 31-49-30

Факс: +7(8553) 31-49-31; 31-49-30

E-mail: troickneft@tatais.ru

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: (843) 567-20-10, 8-800-700-68-78

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.
