ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от « _^0 »                2025 г. № 54(э

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» марта 2025 г. № 546

Регистрационный № 32456-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические взрывозащищённые типа ТХА-0595,

ТХК-0595

Преобразователи термоэлектрические типа ТХА-0595,  ТХК-0595 (далее -

термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных химически неагрессивных, а также агрессивных сред, не разрушающих защитную арматуру. ТП применяются для работы во взрывоопасных зонах и помещениях. Термометры имеют вид защиты: «Взрывонепроницаемая оболочка» и маркировку взрывозащиты «1ExdIICT5X» по ГОСТ Р 51330.0-99.

Принцип действия основан на явлении возникновения в цепи термопреобразователя термоэлектродвижущей силы при разности температур между его рабочим и свободными концами и зависимости величины термоэлектродвижущей силы от этой разности температур. Термопреобразователи состоят из измерительной вставки с одним или двумя чувствительными элементами (термопары, армированной электроизоляционной огнеупорной керамикой), контактной головки, защитной арматуры с различными видами присоединений к объектам измерений.

Материал защитной арматуры - нержавеющая сталь марок 12Х18Н10Т, 08Х13, 10Х17Н13М2Т. Конструкция оболочки термопреобразователя позволяет выдерживать испытание на взрывоустойчивость внутренним избыточным давлением 1,5 МПа.

В зависимости от способа крепления на объекте ТП имеют 6 модификаций: ТХА-0595, ТХК-0595 (защитная арматура без штуцера); ТХА-0595-01, ТХК-0595-01 (защитная арматура со штуцером); ТХА-0595-02, ТХК-0595-02 (защитная арматура с фланцем). Каждая модификация имеет несколько исполнений в зависимости от материала защитной арматуры, количества элементов и длины монтажной части. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные защитные гильзы из нержавеющей стали марок 12Х18Н10Т и 08Х13. Фотография общего вида и схема пломбирования представлены на рисунках 1 и 2.

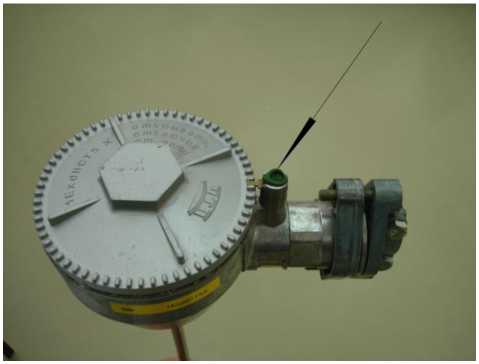

Рисунок 1 - Преобразователи термоэлектрические взрывозащищённые типа ТХА-0595, ТХК-0595. Стрелкой показано место опломбирования

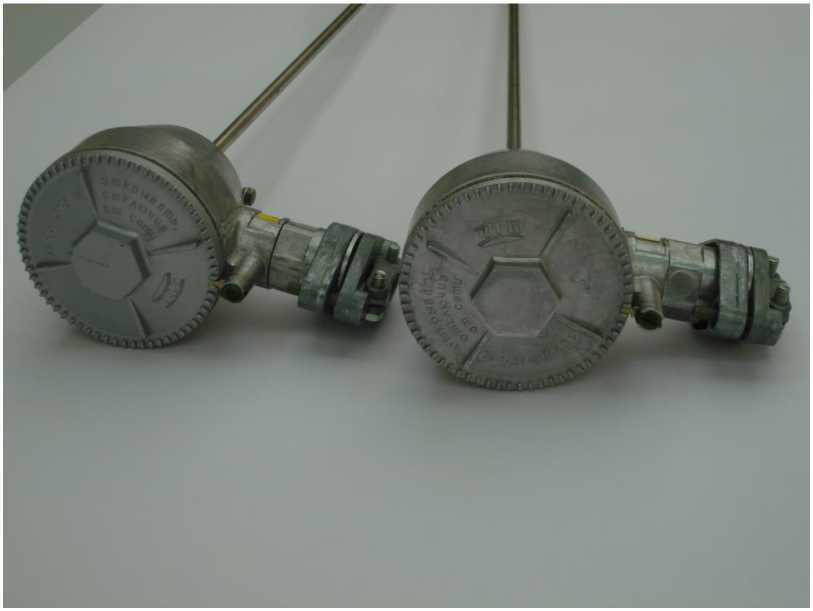

Рисунок 2 - Преобразователи термоэлектрические взрывозащищённые типа

ТХА-0595, ТХК-0595. Общий вид

Таблица 1

наносится на титульный лист эксплуатационной документации в верхнем левом углу типографским способом.

Комплектность средства измерений Термопреобразователь (модель и исполнение в соответствии с заказом)

Паспорт

Руководство по эксплуатации

Сведения о методиках (методах) измерений Преобразователи термоэлектрические взрывозащищённые типа ТХА-0595,

ТХК-0595. Руководство по эксплуатации 2.822.020 РЭ.

ГОСТ Р 8.585-2001 ГСИ. ТЕРМОПАРЫ. Номинальные статические характеристики преобразования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерения температуры;

ТУ 311-00226253.053-96 Преобразователи термоэлектрические взрывозащищённые типа ТХА-0595, ТХК-0595. Технические условия».

Общество с ограниченной ответственностью «Теплоприбор-Сенсор» (ООО «Теплоприбор-Сенсор»)

ИНН 7450031562

Адрес места осуществления деятельности: 454047, Челябинская обл., г.о. Челябинский, вн. р-н Металлургический, г. Челябинск, ул. Павелецкая 2-ая, д. 36

Тел/факс (351) 725-75-64/725-89-59

Web-сайт: www.tpchel.ru

Государственный центр испытаний средств измерений Федеральное государственное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ГЦИ СИ ФГУ «Челябинский ЦСМ»)

Адрес:4564048, г. Челябинск, ул. Энгельса, д. 101

Тел/факс (351)232-04-01

Е-mail: stand@chel. sumet.ru

Уникальный номер записи в реестре аккредитованных лиц № 30059-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» марта 2025 г. № 546

Регистрационный № 32458-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления взрывозащищённые ТСМ-0595,

ТСП-0595

Термопреобразователи сопротивления взрывозащищённые ТСМ-0595, ТСП-0595 (далее - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных химически неагрессивных, а также агрессивных сред, не разрушающих защитную арматуру. ТС применяются для работы во взрывоопасных зонах и помещениях. Термопреобразователи имеют вид защиты: «Взрывонепроницаемая оболочка» и маркировку взрывозащиты «1ExdIICT5X» по ГОСТ Р 51330.0-99.

Принцип действия ТС основан на свойстве чувствительного элемента изменять своё электрическое сопротивление в зависимости от изменения температуры. Термопреобразователи состоят из измерительной вставки с платиновым (в керамическом корпусе) (ТСП) или медным (ТСМ) чувствительным элементом (далее - ЧЭ), защитной арматуры и контактной головки.

Материал защитной арматуры - нержавеющая сталь марок 12Х18Н10Т, 10Х17Н13М2Т или 08Х13. Конструкция защитной арматуры ТС позволяет выдерживать испытание на взрывоустойчивость внутренним избыточным давлением 1,5 МПа.

В зависимости от способа крепления на объекте ТС имеют 6 модификаций: ТСМ-0595, ТСП-0595 (защитная арматура без штуцера); ТСМ-0595-01, ТСП-0595-01 (защитная арматура со штуцером); ТСП-0595-02, ТСМ-0595-02 (защитная арматура со штуцером и с утонением).

Каждая модификация имеет несколько исполнений в зависимости от материала защитной арматуры, схемы соединений, класса допуска и длины монтажной части.

Схема соединения внутренних проводников ТС с ЧЭ: 2-х, 3-х и 4-х проводная.

Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные защитные гильзы из нержавеющей стали марок 12Х18Н10Т и 08Х13.

Фотография общего вида и схема пломбирования представлены на рисунках 1 и 2.

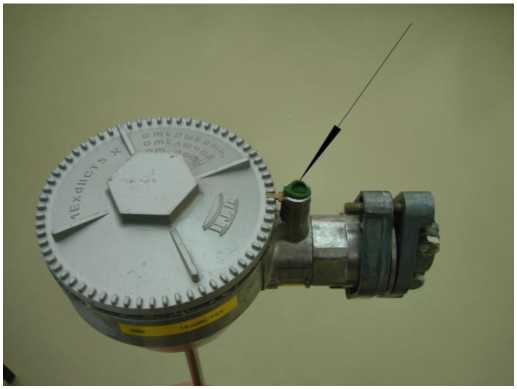

Рисунок 1 - Термопреобразователи сопротивления взрывозащищённые ТСМ-0595, ТСП-0595. Стрелкой показано место пломбирования

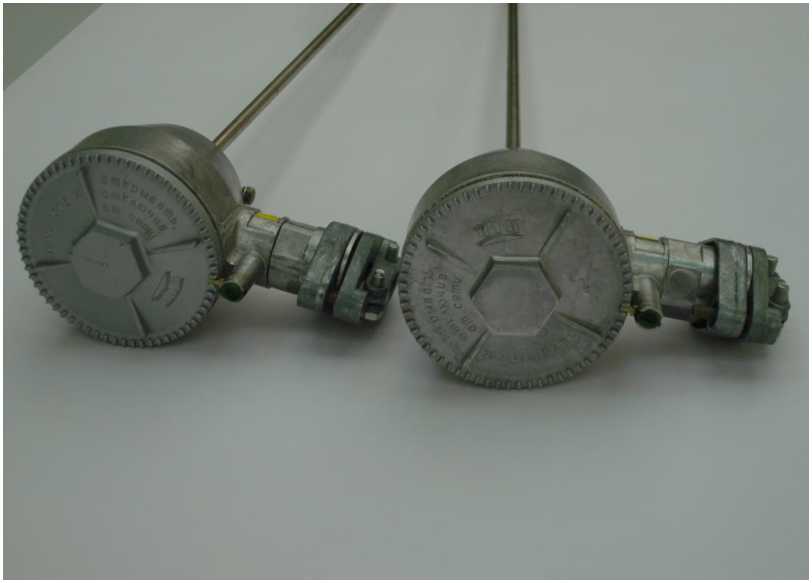

Рисунок 2 - Термопреобразователи сопротивления взрывозащищённые Общий вид.

Таблица 1

наносится на титульный лист эксплуатационной документации в верхнем левом углу типографским способом.

Термопреобразователь (модель и исполнение в соответствии с - 1 шт. заказом)

Паспорт Руководство по эксплуатации

Термопреобразователи сопротивления взрывозащищённые ТСП-0595, ТСМ-0595. Руководство по эксплуатации 2.822.020 РЭ.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерения температуры;

ТУ 311-00226253.052-2009 Термопреобразователи взрывозащищённые ТСП-0595, ТСМ-0595. Технические условия.

Общество с ограниченной ответственностью «Теплоприбор-Сенсор» (ООО «Теплоприбор-Сенсор»)

ИНН 7450031562

Адрес места осуществления деятельности: 454047, Челябинская обл., г.о. Челябинский, вн. р-н Металлургический, г. Челябинск, ул. Павелецкая 2-ая, д. 36

Тел/факс (351) 725-75-64/725-89-59

Web-сайт: www.tpchel.ru

Государственный центр испытаний средств измерений Федеральное государственное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ГЦИ СИ ФГУ «Челябинский ЦСМ»)

Адрес:4564048, г. Челябинск, ул. Энгельса, д. 101

Тел/факс (351)232-04-01

Е-mail: stand@chel. sumet.ru

Уникальный номер записи в реестре аккредитованных лиц № 30059-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» марта 2025 г. № 546

Регистрационный № 46154-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Элементы чувствительные из платины технические ЧЭПТ

Элементы чувствительные из платины технические ЧЭПТ (далее - чувствительные элементы) предназначены для измерения температуры жидких, газообразных, твердых и сыпучих сред. Чувствительные элементы ЧЭПТ используются как средства измерения самостоятельно или в составе термометров (термопреобразователей ) сопротивления.

Принцип действия чувствительных элементов основан на зависимости электрического сопротивления платины от температуры.

Чувствительные элементы выпускаются следующих модификаций:

ЧЭПТ-1 - в открытом виде;

ЧЭПТ-2 - в защитной оболочке (гильзе);

ЧЭПТ-3 - в защитной оболочке (гильзе) с кабельным выводом.

Чувствительный элемент ЧЭПТ-1 представляет собой резистор в виде спирали из платиновой проволоки, размещенной в каналах керамического корпуса. К концам спирали приварены серебряные выводы диаметром 0,4 или 0,5 мм. Спираль изолирована от внешней среды высокотемпературной пастой на основе окиси алюминия или глазурью. ЧЭПТ-1 может быть сдвоенным, внутри корпуса такого ЧЭ размещено две спирали. Схема соединения - двухпроводная. ЧЭПТ-1 имеет диаметр 2,8 или 4 мм, длину от 11 до 50 мм.

Чувствительный элемент ЧЭПТ-2 представляет собой ЧЭПТ-1, заключенный в металлический корпус (гильзу). Место выхода коротких проволочных выводов из корпуса герметизировано. Материал гильзы - сталь 12Х18Н10Т. Схема соединения - двухпроводная. ЧЭПТ-2 имеет диаметр 4 или 5 мм и длину от 13 до 52 мм.

Чувствительный элемент ЧЭПТ-3 отличается от ЧЭПТ-2 наличием кабельного вывода длиной от 0,1 м. Вывод в виде кабеля обеспечивает двух-, трех- или четырехпроводную схему соединения для одиночного ЧЭ или двухпроводную для сдвоенного ЧЭ. ЧЭПТ-3 имеет диаметр 4, 5, 6 мм и длину от 30 до 120 мм.

Внешний вид и места маркировки чувствительных элементов представлены на рисунке 1.

Рисунок 1 - Внешний вид чувствительных элементов. (1 - место нанесения маркировки)

Клейма и маркировки наносятся на шильдики, прикрепляемые к выводам чувствительных элементов.

Чувствительные элементы относятся к невосстанавливаемым, неремонтируемым изделиям. По способу контакта с измеряемой средой - погружаемые.

По климатическим условиям эксплуатации чувствительные элементы ЧЭПТ соответствуют исполнению У, Т категории 2.1 и 3 по ГОСТ 15150-69.

Вибропрочные и виброустойчивые по группе N3 ГОСТ Р 52931-2008.

Допуски по сопротивлению при 0 °С (Ro) приведены в таблице 1.

Таблица 1

Срок службы, лет, не менее

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплект поставки соответствует таблице 2.

Таблица 2

Сведения о методиках (методах) измерений изложены в ЕМТК.90.0000.00ПС. Паспорт.

измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ 8.461-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;

ТУ 4211-900-17113168-95 Элементы чувствительные из платины технические ЧЭПТ. Технические условия.

Закрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО») ИНН 7735057430

Юридический адрес:103460, г. Москва, Зеленоград, к. 1213, кв. 135

Адрес места осуществления деятельности: 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 35

Почтовый адрес: 124460, г. Москва, а/я 82

Тел./факс (495) 989-52-17, (495) 225-30-17

E-mail: info@termiko.ru

Web-сайт: www.termiko.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области» Центральное отделение)

Юридический и почтовый адрес: 141570, Московская обл., Солнечногорский р-н, пгт. Менделеево

Тел. (495) 994-22-10, факс (495) 994-22-11

E-mail: info@mencsm.ru

Web-сайт: http://www.mencsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-14.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» марта 2025 г. № 546

Регистрационный № 50012-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-цистерны ППЦ, автоцистерны АЦ, прицепы-цистерны ПЦ

Полуприцепы-цистерны ППЦ, автоцистерны АЦ, прицепы-цистерны ПЦ (далее - ППЦ, АЦ, ПЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м³.

Принцип действия ППЦ, АЦ, ПЦ основан на заполнении их нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ППЦ, АЦ, ПЦ состоят из стальной или алюминиевой сварной цистерны, имеющий в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ, АЦ, ПЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. При сливе отсеки могут объединяться с помощью технологического оборудования, установленного на цистерне. Каждая секция цистерны оборудована заливной горловиной прямоугольной или круглой формы с установленным указателем уровня налива из металлического уголка.

Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:

• - горловину с указателем уровня;

• - съемную крышку горловины с наливным отверстием и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие;

• - насос и датчик уровня по дополнительному заказу.

Электрооборудование цистерн включает в себя:

• - приборы внешней световой сигнализации;

• - электропроводку;

• - две разъемные семиконтактные розетки.

Устройствами безопасности в цистерне являются:

• - крышка защитная откидная, установленная над горловиной;

• - подымающийся защитный поручень на цистерне;

• - клапан дыхательный;

• - устройство заземления, состоящее из цепи походного заземления, провода стационарного заземления и металлического штыря для полевого заземления;

• - задний защитный бампер;

• - средства пожаротушения.

ППЦ имеют модификации ППЦ-23, ППЦ-24, ППЦ-24,5, ППЦ-25, ППЦ-25,5, ППЦ-26, ППЦ-26,5, ППЦ-27,5, ППЦ-28, ППЦ-28,5, ППЦ-29, ППЦ-29,5, ППЦ-30, ППЦ-30,5А, ППЦ-31,5, ППЦ-32А, ППЦ-32,5, ППЦ-33, ППЦ-33,5А, ППЦ-34, ППЦ-34,5, ППЦ-35, ППЦ-36, ППЦ-36,5А, ППЦ -37. ППЦ-38А, ППЦ-40 и ППЦ-46, которые отличаются геометрическими размерами и номинальной вместимостью.

АЦ имеют модификации АЦ-10, АЦ-13,5, АЦ-14,5, АЦ-15, АЦ-16, АЦ-17, АЦ-18, которые отличаются геометрическими размерами и

ПЦ имеют модификации ПЦ-14,5, ПЦ-15 и ПЦ-17, которые отличаются геометрическими размерами и номинальной вместимостью.

ППЦ, АЦ, ПЦ имеют модификации С1 и А1, которые отличаются материалом из которого изготовлена цистерна (сталь или алюминиевый сплав).

ППЦ, АЦ, ПЦ имеют модификации СК и БК, которые отличаются местом расположения указателя уровня налива и наличием короба для температурного расширения нефтепродукта.

На боковых поверхностях и сзади цистерн имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Общие виды ППЦ, АЦ, ПЦ представлены на рисунках 1, 2 и 3.

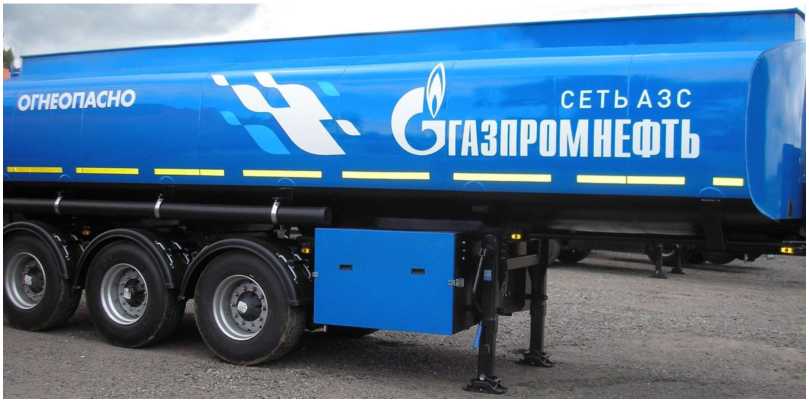

Рисунок 1 - Общий вид полуприцепа-цистерны ППЦ модификации ППЦ-30

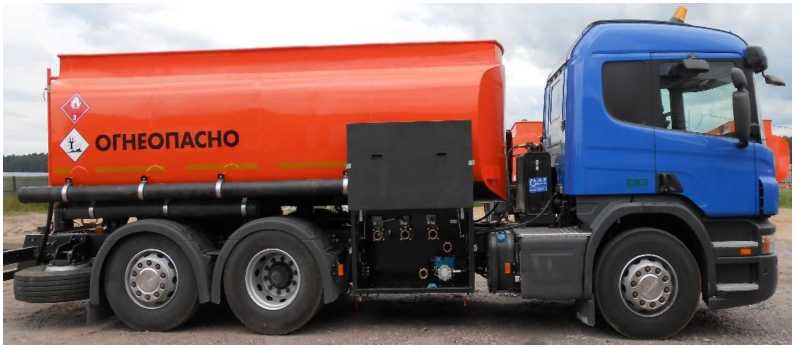

Рисунок 2 - Общий вид автоцистерны АЦ модификация АЦ-15

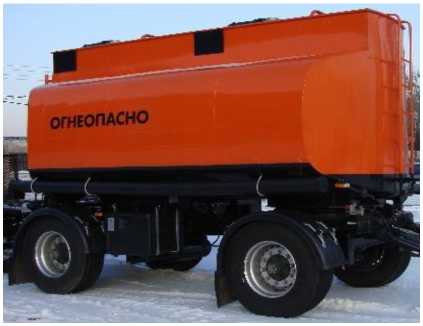

Рисунок 3 - Общий вид прицепа-цистерны ПЦ модификации ПЦ-15

Схемы пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 4 и 5.

Заклепка для нанесения знака поверки

Верхняя образующая цистерны /

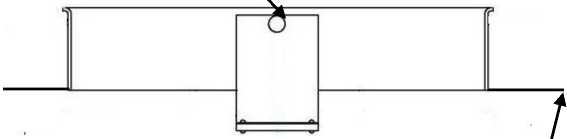

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны модификации СК, обозначение места нанесения знака поверки

Заклепка для нанесения знака поверки

Верхняя образующая цистерны

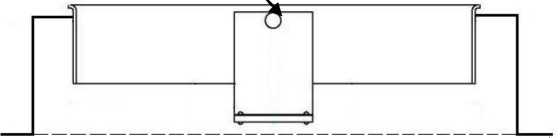

Рисунок 5 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны модификации БК, обозначение места нанесения знака поверки

Программное обеспечение отсутствует.

Таблица 1 -

Таблица 2 - Метрологические характеристики

Таблица 3 -

Таблица 4 -

Таблица 5 - Метрологические характеристики

Таблица 6 - Метрологические характеристики

Таблица 7 -

Таблица 8 -

Таблица 9 -

Таблица 10 - Основные технические

Таблица 11 - Основные технические

Таблица 12 - Основные технические

Таблица 13 - Основные технические

Таблица 14 - Основные технические

Таблица 15 - Основные технические

Таблица 16 - Основные технические характеристики

Значение

Таблица 18 - Основные технические

Таблица 19 - Основные технические

Таблица 20 - Основные технические

Таблица 21 - Основные технические характеристики

наносится на маркировочную табличку методом металлографии и на руководство по эксплуатации типографским способом.

Комплект поставки цистерны приведен в таблице 22.

Таблица 22 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости;

ТУ 4525-001-03112159-94 Полуприцеп-цистерна, прицеп-цистерна, автоцистерна.

Акционерное общество «Компания автоприцепов» (АО «КАПРИ») ИНН 7810247930

Адрес места осуществления деятельности:

Тосненский р-н, г. Никольское, Ульяновское ш., зд. 7К

Тел./факс: (812) 449-75-12 /(812) 449-75-13

E-mail: kb@kapri.ru

Испытательный центр Федеральное государственное унитарное научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495) 437-55-77 /(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

20 марта 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________
