№543 от 20.03.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 660123
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 543 от 20.03.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
20 марта 2025 г.
543
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему
измерений в части конструктивных изменений, не на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.
измерений,
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « __ » ма_^а 2025 г. № ___
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Модули взвешивающие |
МК |
77653-20 |
МП 2301-0315 2019 |
ГОСТ OIML R 761-2011 (приложение ДА) в дополнение к МП 2301-03152019 |
Акционерное общество «МАССА-К» (АО «МАССА-К»), г. Санкт-Петербург |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург | |||
|
2. |
Система измерительная массового расхода (массы) воды поз. Склад серы цеха № 07 НПЗ АО «ТАИФ- НК» |
07 |
80733-20 |
МП 1402/2 311229-2020 |
Акционерное общество «ТАИФ-НК» (АО «ТАИФ-НК»), Республика Татарстан, г. Нижнекамск |
ООО ЦМ «СТП», г. Казань |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» марта 2025 г. № 543
Лист № 1
Всего листов 3
Регистрационный № 80733-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерительная массового расхода (массы) воды поз. Склад серы цеха № 07 НПЗ АО «ТАИФ-НК»
Назначение средства измеренийСистема измерительная массового расхода (массы) воды поз. Склад серы цеха № 07 НПЗ АО «ТАИФ-НК» (далее - ИС) предназначена для измерений массового расхода и массы воды.
Описание средства измеренийПринцип действия ИС основан на непрерывном измерении, преобразовании и обработке с помощью тепловычислителя СПТ961 модификации СПТ961.1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 35477-07) (далее - СПТ961) входных сигналов, поступающих по измерительным каналам от расходомеров-счетчиков электромагнитных ЭСКО РВ.08 (регистрационный номер 28868-10) и комплекта термопреобразователей сопротивления платиновых КТС-Б (регистрационный номер 43096-15).
Измерение массового расхода и массы воды выполняется косвенным методом динамических измерений, основанным на результатах измерений объемного расхода (объема) и температуры воды. По измеренным значениям температуры и условно-постоянному значению абсолютного давления воды СПТ961 рассчитывает физические свойства воды. На основе измеренных значений объемного расхода (объема) и рассчитанных физических свойств воды СПТ961 выполняет расчет массового расхода и массы воды.
Конструктивно ИС состоит из прямого, обратного измерительных трубопроводов и шкафа системы сбора и обработки информации (далее - СОИ).
Основные функции ИС:
-
- измерение объемного расхода (объема) и температуры воды;
-
- вычисление физических свойств воды по МИ 2412-97;
-
- вычисление массового расхода и массы воды;
-
- регистрация, индикация, хранение и передача на верхний уровень результатов измерений и вычислений;
-
- формирование, отображение и печать текущих отчетов;
-
- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Заводской номер ИС 07 в виде цифрового обозначения наносится типографским способом на маркировочную табличку, закрепленную на шкафу СОИ.
Знак поверки наносится на свидетельство о поверке ИС.
Пломбирование ИС не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС.
Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется ограничением свободного доступа к цифровым интерфейсам связи и путем идентификации: отображения на информационном дисплее СПТ961 номера версии и цифрового идентификатора ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 01 |
|
Цифровой идентификатор ПО |
D8A4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
сумма по модулю 216 |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода воды по прямому и обратному измерительным трубопроводам, т/ч |
от 0,322 до 70,081 |
|
Пределы допускаемой относительной погрешности измерений массового расхода (массы) воды, % |
+2,3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Объемный расход измеряемой среды по прямому и обратному измерительным трубопроводам, м3/ч |
от 0,35 до 70,00 |
|
Температура измеряемой среды, °С |
от +3 до +150 |
|
Избыточное давление измеряемой среды, МПа |
от 0,4 до 1,2 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220^22 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: а) температура окружающего воздуха, °С: - в месте установки первичного преобразователя расхода и преобразователя температуры |
от -30 до +50 |
|
- в месте установки измерительного блока преобразователя расхода и шкафа СОИ |
от +5 до +50 |
|
б) относительная влажность (без конденсации влаги), %: - в месте установки первичного преобразователя расхода и преобразователя температуры |
не более 95 |
|
- в месте установки измерительного блока преобразователя расхода и шкафа СОИ |
от 20 до 80 |
|
в) атмосферное давление, кПа |
от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Система измерительная массового расхода (массы) воды поз. Склад серы цеха № 07 НПЗ АО «ТАИФ-НК», заводской № 07 |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
«Инструкция. Государственная система обеспечения единства измерений. Массовый расход и масса воды. Методика измерений системой измерительной массового расхода (массы) воды поз. Склад серы цеха № 07 НПЗ АО «ТАИФ-НК», свидетельство об аттестации методики (метода) измерений № 2201/2-9-311459-2020, регистрационный номер ФР.1.29.2020.36667.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ИзготовительАкционерное общество «ТАИФ-НК» (АО «ТАИФ-НК»)
ИНН 1651025328
Адрес: 423574, Республика Татарстан, Нижнекамский р-н, г. Нижнекамск, ул. Соболековская, зд. 45, оф. 108
Телефон: (8555) 38-16-16, факс: (8555) 38-17-17
E-mail: referent@taifnk.ru
Web-сайт: www.taifnk.ru
Испытательный центрОбщество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
E-mail: office@ooostp.ru
Web-сайт: http://www.ooostp.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» марта 2025 г. № 543
Регистрационный № 77653-20
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули взвешивающие МК
Модули взвешивающие МК предназначены для статических различных грузов.
измерений массы
Принцип действия модуля взвешивающего МК (далее - модуль МК) основан на преобразовании действующей на него силовой нагрузки, создаваемой взвешиваемым элемента весоизмерительного цифрового
объектом, в деформацию упругого тензорезисторного электрического сигнала, снимаемого с пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму
датчика. Деформация упругого элемента вызывает изменение тензорезисторов. Электрический сигнал,
для последующей индикации в единицах массы:
-
- на терминале производства АО «МАССА-К»;
-
- на персональном компьютере (далее - ПК) с установленной контролируемой программой.
Конструктивно модуль МК состоит из грузоприемной платформы, устройства, устройства коммутации (для вариантов исполнения
законодательно
грузоприемного U и UI) и
весоизмерительного цифрового датчика DLC со встроенным в него датчиком температуры для термокомпенсации. Установка по уровню производится с помощью пузырькового уровня и регулировочных опор, ввернутых непосредственно в основание грузоприемного устройства.
Варианты исполнения грузоприемной платформы и грузоприемного устройства отличаются габаритными размерами, массой, формой и материалом, из которых они изготовлены.
Десять модификаций модулей МК различаются максимальными, минимальными нагрузками, пределами допускаемой погрешности, поверочными интервалами и имеют обозначение:
Модуль взвешивающий MK-XiX2(SC)-K.NP-T
где: МК - обозначение типа;
Х1Х2, где Х1 - длина грузоприемной платформы в см, Х2 - ширина грузоприемной платформы в см. Указывается только для варианта исполнения грузоприемного устройства, основание и крестовина которого выполнены из листовой стали;
(SC) - указывается только для варианта исполнения грузоприемной платформы с установкой сканера штрих-кода;
К - максимальная нагрузка, кг;
.N - количество интервалов для многоинтервальных модулей (.2 -
для двухинтервальных модулей, .3 - для трехинтервальных модулей);
P - присутствует для почтового модуля;
Т - наличие опциональных интерфейсов и разъема для выносного индикатора (U - USB, I - разъем для выносного индикатора). Указывается при заказе модулей, отличных от базового варианта.
Перечень терминалов производства АО «МАССА-К» для подключения к базовому варианту исполнения модуля при проведении поверки приведен на рисунке 1.
А
RA
R2L
RP
S2
S2P
SL
SP
S2L

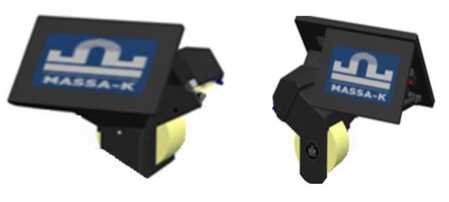

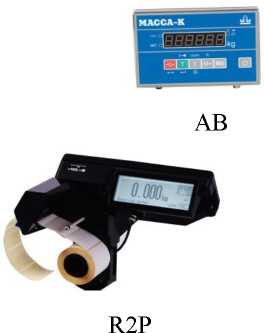

Рисунок 1 - Общий вид терминалов производства АО «МАССА-К», подключаемых к базовому варианту исполнения модуля взвешивающего МК при проведении поверки
Подключение модуля МК к ПК осуществляется с помощью весового адаптера USB для базового варианта исполнения или по интерфейсу USB.
В зависимости от подключаемых устройств индикации массы модули МК выпускаются в вариантах исполнения:
Базовый вариант (без обозначения Т) служит для подключения модуля к терминалам производства АО «МАССА-К» или к ПК с помощью весового адаптера USB;
U - модуль взвешивающий имеет встроенный интерфейс USB для подключения к ПК;
UI - модуль взвешивающий имеет встроенный интерфейс USB для подключения к ПК и разъем для подключения выносного индикатора.

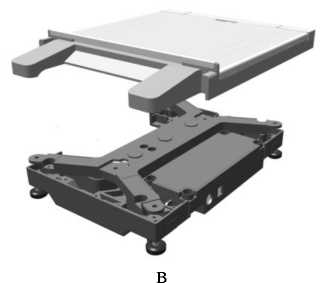

Рисунок 2 - Общий вид модуля: а - вариант исполнения грузоприемного устройства, которого выполнены из листовой стали;
б - вариант исполнения грузоприемного устройства, которого выполнены из алюминия;
в - вариант исполнения грузоприемной платформы с сканера штрих кодов.
основание и крестовина основание и крестовина возможностью установки
Применяемые в модулях взвешивающих встроенный интерфейс USB и разъем для подключения выносного индикатора не позволяют вводить команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемых, обработанных или сохраненных результатов измерений.
В модуле предусмотрена защита от несанкционированного доступа к настройкам (регулировки чувствительности (юстировки)) и данным измерений при помощи программного двадцатичетырехразрядного несбрасываемого счетчика, показания которого меняются случайным образом автоматически при каждой юстировке. Несбрасываемый счетчик выдает шестиразрядное контрольное число - код юстировки, который является электронной пломбой. При юстировке код сохраняется в цифровой весоизмерительный датчик. При замене цифрового весоизмерительного датчика или при повторной юстировке код юстировки изменяется. Повторить код юстировки невозможно.
Код юстировки после поверки записывается в паспорт модуля (в разделе «Поверка выполнена»). Несовпадение кода юстировки, записанного в паспорте модуля взвешивающего, с кодом юстировки, высвечиваемым на терминале или ПК с установленной законодательно контролируемой программой, свидетельствует о несанкционированном становится
вмешательстве, при котором действующее свидетельство о поверке недействительным.
Пломбирование модулей не предусмотрено.
Модл'ль взвешивающий
МК-15.2
Версия ПО: V_38.1.6
О’С/+4О’С _____
2024 г
CAUtWIPOCCM
№564556
|
СИ) |
ш | |
|
Мах |
6/15 |
кЭ |
|
Min |
0,04 |
kj |
|
е = |
2/5 |
9 |
|
Т= |
-в |
к9 |
ЕШЖВЭ
СДШН01КССМ1
у» 334560
2024 г
|
<ш> |
ш | |
|
Мах |
6/15 |
кд |
|
Min |
0,04 |
кд |
|
е: |
2/5 |
g |
|
Т= |
<6 |
kg |
Рисунок 3 - Маркировка модуля взвешивающего
Маркировка
модуля производится лазерной гравировкой
на фирменной,
разрушающейся при снятии планке, на которую нанесены:
- торговая марка и указание страна изготовления;
-
- вариант исполнения и модификация модуля;
-
- версия программного обеспечения весоизмерительного цифрового датчика;
-
- предельные значения температуры;
-
- серийный номер, состоящий из арабских цифр;
-
- год выпуска;
-
- класс точности по ГОСТ OIML R 76-1-2011;
-
- знак утверждения типа;
-
- максимальная нагрузка (Max);
-
- минимальная нагрузка (Min);
-
- поверочный интервал (e);
-
- максимальный диапазон устройства выборки массы тары;
-
- знак обращения продукции на рынке Евразийского экономического союза (соответствие техническим регламентам таможенного союза).
Допускается дополнительно на фирменную планку наносить знак утверждения типа средства измерений стран Евразийского экономического союза.
Программное обеспечениеВ модуле взвешивающем используется встроенное программное обеспечение (далее - ПО) и находится в энергонезависимой памяти весоизмерительного цифрового датчика. ПО загружается только на заводе-изготовителе с использованием специального оборудования и не может быть модифицировано, загружено или прочитано через какой-либо интерфейс или с помощью других средств и выполняет функции по сбору, обработке и передаче измерительной информации.
характеристики
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристик.
учтено при нормировании метрологических
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО* |
P32xx.HEX |
|
Номер версии (идентификационный номер) ПО |
U 38.1.6 |
|
Цифровой идентификатор ПО** |
17F379 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC 24 |
|
* Обозначение «х» не относится к метрологически значимому ПО и может принимать | |
|
любые значения | |
|
** Цифровой идентификатор приведен для указанной в таблице версии ПО | |
Таблица 2 - Идентификационные данные законодательно контролируемых программ для установки на ПК, при подключении модуля к ПК для проведения поверки
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Масса-К: Весовой терминал 100 |
MK module inspection |
|
Номер версии (идентификационный номер) ПО* |
1.3.ХХХ |
VF_1.1.X |
|
Цифровой идентификатор ПО |
- |
- |
|
* Обозначение «Х» не относится к метрологически значимому ПО и может принимать любые значения | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности модуля взвешивающего по ГОСТ OIML R 76-1-2011 |
средний |
|
Повторяемость (размах) показаний, кг, не более |
|mPe| |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
от 0 до 4 % Max |
|
Диапазон устройства первоначальной установки нуля, не более |
от 0 до 20 % Max |
Таблица 4 -
ха
й МК
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах), кг |
Действительная цена деления (d), поверочный интервал (е), г |
Число поверочных интервалов (n) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
МК-5 |
0,02 |
5 |
1 |
5000 |
От 0,02 до 0,5 включ. Св.0,5 до 2,0 включ. Св 2,0 до 5,0 включ. |
±0,5 ±1,0 ±1,5 |
|
^-10 |
0,04 |
10 |
2 |
5000 |
От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 10,0 включ. |
±1 ±2 ±3 |
|
МК-25 |
0,1 |
25 |
5 |
5000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 25 включ. |
±2,5 ±5,0 ±7,5 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке
Таблица 5 - Метрологические характеристики двухинтервальных модулей МК
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах1/ Мах2), кг |
Действительная цена деления (d1/d2), поверочный интервал (е1/е2), г |
Число поверочных интервалов (n1/n2) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
МК-6.2 |
0,02 |
3/6 |
1/2 |
3000/3000 |
От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ. Св. 3,0 до 4,0 включ. Св. 4,0 до 6,0 включ. |
±0,5 ±1,0 ±1,5 ±2,0 ±3,0 |
|
МК-15.2 |
0,04 |
6/15 |
2/5 |
3000/3000 |
От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ. Св. 6,0 до 10 включ. Св. 10 до 15 включ. |
±1,0 ±2,0 ±3,0 ±5,0 ±7,5 |
таблицы 5
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах1/ Мах2), кг |
Действительная цена деления (d1/d2), поверочный интервал (ех/ез), г |
Число поверочных интервалов (n1/n2) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
МК-32.2 |
0,1 |
15/32 |
5/10 |
3000/3200 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. Св. 15 до 20 включ. Св. 20 до 32 включ. |
±2,5 ±5,0 ±7,5 ±10 ±15 |
|
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | ||||||
Таблица 6 -
МК
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах1/ Мах2/ Мах3), кг |
Действительная цена деления (d1/d2/d3), поверочный интервал (ех/ез/ез), г |
Число поверочных интервалов (П1/П2/Пз) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
От 0,01 до 0,25 включ. |
±0,25 | |||||
|
з000/ |
Св. 0,25 до 1,0 включ. |
±0,5 | ||||
|
МК-6.3 |
0,01 |
1/3/6 |
0,5/1/2 |
3000/ |
Св. 1,0 до 2,0 включ. |
±1,0 |
|
3000 |
Св. 2,0 до 3,0 включ. |
±1,5 | ||||
|
Св. 3,0 до 4,0 включ. |
±2,0 | |||||
|
Св. 4,0 до 6,0 включ. |
±3,0 | |||||
|
От 0,02 до 0,5 включ. |
±0,5 | |||||
|
Св. 0,5 до 2,0 включ. |
±1,0 | |||||
|
3000/ |
Св. 2,0 до 3,0 включ. |
±1,5 | ||||
|
МК-15.3 |
0,02 |
3/6/15 |
х/з/5 |
3000/ |
Св. 3,0 до 4,0 включ. |
±2,0 |
|
3000 |
Св. 4,0 до 6,0 включ. |
±3,0 | ||||
|
Св. 6,0 до 10 включ. |
±5,0 | |||||
|
Св. 10 до 15 включ. |
±7,5 | |||||
|
От 0,04 до 1,0 включ. |
±1,0 | |||||
|
Св. 1,0 до 4,0 включ. |
±2,0 | |||||
|
3000/ |
Св. 4,0 до 6,0 включ. |
±3,0 | ||||
|
МК-32.3 |
0,04 |
6/15/32 |
з/5/х0 |
3000/ |
Св. 6,0 до 10 включ. |
±5,0 |
|
3з00 |
Св.10 до 15 включ. |
±7,5 | ||||
|
Св.15 до 20 включ. |
±10 | |||||
|
Св. 20 до 32 включ. |
±15 |
таблицы 6
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах1/ Мах2/ Мах3), кг |
Действительная цена деления (d1/d2/d3), поверочный интервал (е1/е2/ез), г |
Число поверочных интервалов (n1/n2/n3) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
МК-32.3Р |
0,005 |
3/6/32 |
1/2/5 |
3000/ 3000/ 6400 |
От 0,005 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ. Св. 3,0 до 4,0 включ. Св.4,0 до 6,0 включ. Св.6,0 до 10 включ. Св. 10 до 32 включ. |
±0,5 ±1,0 ±1,5 ±2,0 ±3,0 ±5,0 ±7,5 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке
Таблица 7 - Метрологические характеристики
|
Наименование характеристики |
Модификации модулей МК | |||||||||
|
5 |
6.2 |
6.3 |
10 |
15.2 |
15.3 |
25 |
32.2 |
32.3 |
32.3Р | |
|
Максимальный диапазон устройства выборки массы тары, кг |
5 |
3 |
1 |
10 |
6 |
3 |
25 |
15 |
6 |
5 |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, с, не более |
2 |
|
Габаритные размеры (длина; ширина; высота), мм, не более |
500; 400; 60 |
|
Масса, кг, не более |
10 |
|
Параметры электрического питания через USB: - напряжение постоянного тока, В |
от 4,5 до 6,0 |
|
Условия эксплуатации: - предельные значения температуры, °С |
0, +40 |
|
- относительная влажность воздуха при температуре + 25 °С, %, не более |
90 |
Таблица 9 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы за 2000 ч |
0,95 |
|
Предусмотренный срок службы, лет |
8 |
наносится лазерной гравировкой на планку, закрепленную на грузоприемном устройстве, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 10 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Модуль взвешивающий МК |
- |
1 шт. |
|
Весовой адаптер* |
USB |
1 шт. |
|
Кабель USB** |
- |
1 шт. |
|
Выносной индикатор*** |
- |
1 шт. |
|
Модуль взвешивающий МК. Паспорт |
- |
1 экз. |
|
Модуль взвешивающий МК. Руководство по эксплуатации |
МК5.179.ХХХРЭ**** |
В электронном виде на сайте: massa.ru |
|
Перечень специализированных предприятий, осуществляющих гарантийный и послегарантийный ремонт |
- |
В электронном виде на сайте: massa.ru |
|
Примечание: * Опционально для базового варианта исполнения модуля ** Опционально для вариантов исполнения модуля U и UI *** Опционально для варианта исполнения модуля UI **** ХХХ - для различных вариантов исполнения | ||
приведены в разделе «Подготовка к работе» МК5.179.ХХХРЭ Модуль взвешивающий МК. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622;
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;
ТУ 28.29.31-043-27450820-2022 (идентичны ТУ 4274-043-27450820-2019) Модули взвешивающие МК. Технические условия.
ИзготовительАкционерное общество «МАССА-К» (АО «МАССА-К»)
ИНН 7813012245
Адрес: 194044, г. Санкт-Петербург, Пироговская наб., д. 15, лит. А Телефон: (812) 346-57-03
Факс: (812) 327-55-47
E-mail: info@massa.ru
Web-сайт: www.massa.ru
Испытательный центрпредприятие «Всероссийский имени Д.И. Менделеева»
Федеральное государственное унитарное научно-исследовательский институт метрологии (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
