№577 от 25.03.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 660552
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 577 от 25.03.2025
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» ___________2025 г. № ___
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Машины координатные измерительные |
MEZORIX |
90170-23 |
Shenzhen Lihe Precision Equipment Technology Co., Ltd, КНР |
МП АПМ 73 22 |
МП АПМ 16-24 |
Общество с ограниченной ответственностью «Сонатек» (ООО «Сонатек»), г. Москва |
ООО «Автопрогресс-М», г. Москва |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
7.5 марта 2025 г.
577
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Z * >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель руководителя
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2025 г. № 577
Лист № 1
Всего листов 9
Регистрационный № 90170-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины координатные измерительные MEZORIX
Назначение средства измеренийМашины координатные измерительные MEZORIX (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Описание средства измеренийПринцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция КИМ портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимися на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с одним или несколькими сменными контактными датчиками TP20, CZ20, SP25M.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется по заранее составленной программе.
К средствам измерений данного типа относятся машины координатные измерительные MEZORIX модификаций ATLAS C Basic, ATLAS S Basic, ATLAS SF, которые отличаются погрешностью, диапазонами измерений и конфигурациями контактных датчиков.
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер КИМ в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на гранитном измерительном столе сзади.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ представлен на рисунках 1 - 3.
Общий вид маркировочной таблички представлен на рисунке 4.
Место указания заводского номера

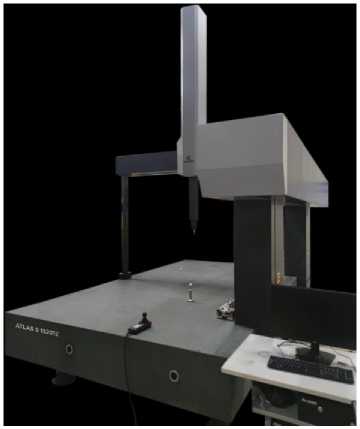

Рисунок 2 - Общий вид машин координатных измерительных MEZORIX модификации ATLAS SF

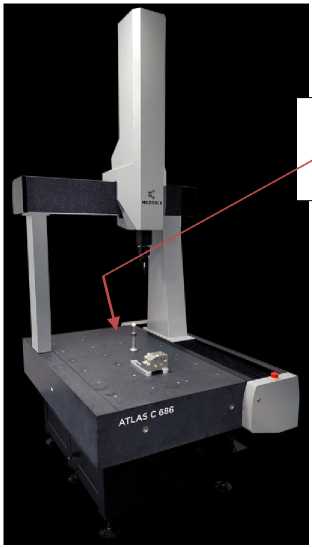

Рисунок 1 - Общий вид машин координатных измерительных MEZORIX модификации ATLAS C Basic
Место указания заводского номера
а)
.f ■■
б)
в)

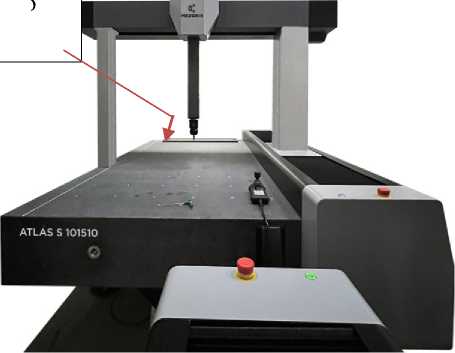

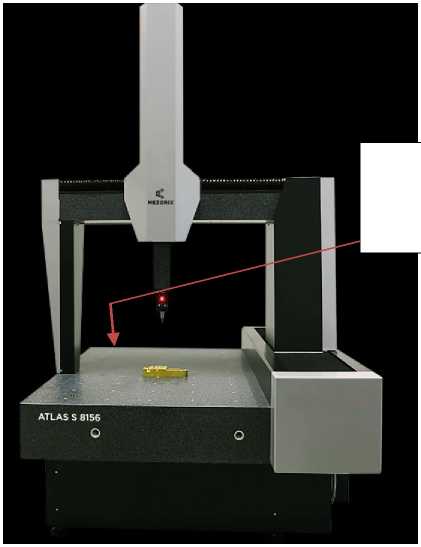

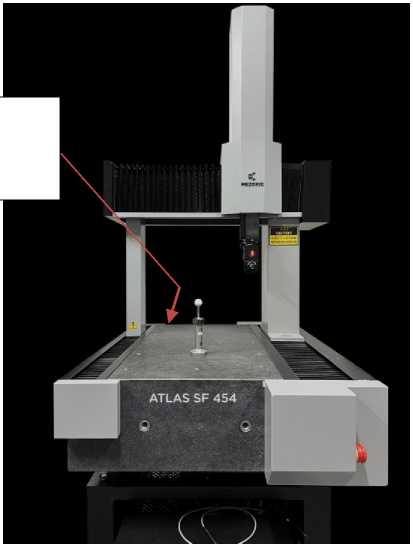

Рисунок 3 - Общий вид машин координатных измерительных MEZORIX модификации ATLAS S Basic

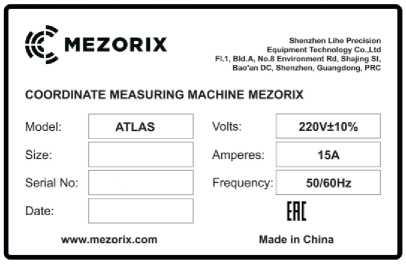

Рисунок 4 - Общий вид маркировочной таблички
Программное обеспечениеДля работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО) «Rational DMIS», «PolyWorks Inspector», «Aberlink 3D», «SuperDMIS», «Geomera 3D», «PC-DMIS» устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||||
|
Идентификационное наименование ПО |
Rational DMIS |
PolyWorks Inspector |
Aberlink 3D |
SuperDMIS |
Geomera 3D |
PC-DMIS |
|
Номер версии (идентификационный номер ПО) |
не ниже 2022.1 |
не ниже 2022 IR8.1 |
не ниже 4.20.4 |
не ниже 1.0 |
не ниже 1.0 |
не ниже 2022.1 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
Таблица 2 - Метрологические характеристики
|
Модифи кация |
Типоразмер |
Диапазон измерений, мм |
Контактный датчик | |||||
|
TP20 / CZ20 |
SP25M | |||||||
|
По оси X |
По оси Y |
По оси Z |
Пределы допускаемой абсолютной объемной погрешности MPEE, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм |
Пределы допускаемой абсолютной объемной погрешности MPEe, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | ||
|
ATLAS C Basic |
686 |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(2,0+L/300) |
±2,4 | ||
|
6106 |
от 0 до 600 |
от 0 до 1000 |
от 0 до 600 |
±(2,0+L/300) |
±2,4 | |||
|
6126 |
от 0 до 600 |
от 0 до 1200 |
от 0 до 600 |
±(2,0+L/300) |
±2,4 | |||
|
6156 |
от 0 до 600 |
от 0 до 1500 |
от 0 до 600 |
±(2,0+L/300) |
±2,4 | |||
|
8106 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(2,2+L/300) |
±3,0 | |||
|
8126 |
от 0 до 800 |
от 0 до 1200 |
от 0 до 600 |
±(2,2+L/300) |
±3,0 | |||
|
8156 |
от 0 до 800 |
от 0 до 1500 |
от 0 до 600 |
±(2,2+L/300) |
±3,0 | |||
|
8206 |
от 0 до 800 |
от 0 до 2000 |
от 0 до 600 |
±(2,2+L/300) |
±3,0 | |||
|
ATLAS S Basic |
565 |
от 0 до 500 |
от 0 до 600 |
от 0 до 500 |
±(1,6+L/300) |
±1,8 |
±(0,9+L/300) |
±1,0 |
|
686 |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(1,7+L/300) |
±1,9 |
±(1,0+L/300) |
±1,2 | |
|
6106 |
от 0 до 600 |
от 0 до 1000 |
от 0 до 600 |
±(1,7+L/300) |
±1,9 |
±(1,0+L/300) |
±1,2 | |
|
6126 |
от 0 до 600 |
от 0 до 1200 |
от 0 до 600 |
±(1,7+L/300) |
±1,9 |
±(1,0+L/300) |
±1,2 | |
|
6156 |
от 0 до 600 |
от 0 до 1500 |
от 0 до 600 |
±(1,7+L/300) |
±1,9 |
±(1,0+L/300) |
±1,2 | |
|
8106 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(1,8+L/300) |
±2,0 |
±(1,2+L/300) |
±1,4 | |
|
8126 |
от 0 до 800 |
от 0 до 1200 |
от 0 до 600 |
±(1,8+L/300) |
±2,0 |
±(1,2+L/300) |
±1,4 | |
|
8156 |
от 0 до 800 |
от 0 до 1500 |
от 0 до 600 |
±(1,8+L/300) |
±2,0 |
±(1,2+L/300) |
±1,4 | |
|
8206 |
от 0 до 800 |
от 0 до 2000 |
от 0 до 600 |
±(1,8+L/300) |
±2,0 |
±(1,2+L/300) |
±1,4 | |
|
10128 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 800 |
±(2,0+L/300) |
±2,2 |
±(1,5+L/300) |
±1,7 | |
|
10158 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 800 |
±(2,0+L/300) |
±2,2 |
±(1,5+L/300) |
±1,7 | |
|
10208 |
от 0 до 1000 |
от 0 до 2000 |
от 0 до 800 |
±(2,0+L/300) |
±2,2 |
±(1,5+L/300) |
±1,7 | |
Продолжение таблицы 2
Модифи
кация
ATLAS
SF
ATLAS S Basic
|
Типо размер |
Диапазон измерений, мм |
Контактный датчик | |||||
|
TP20 / CZ20 |
SP25M | ||||||
|
По оси X |
По оси Y |
По оси Z |
Пределы допускаемой абсолютной объемной погрешности MPEE, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм |
Пределы допускаемой абсолютной объемной погрешности MPEe, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | |
|
10258 |
от 0 до 1000 |
от 0 до 2500 |
от 0 до 800 |
±(2,0+L/300) |
±2,2 |
±(1,5+L/300) |
±1,7 |
|
101210 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 1000 |
±(2,3+L/300) |
±2,5 |
±(2,0+L/300) |
±2,2 |
|
101510 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 1000 |
±(2,3+L/300) |
±2,5 |
±(2,0+L/300) |
±2,2 |
|
102010 |
от 0 до 1000 |
от 0 до 2000 |
от 0 до 1000 |
±(2,3+L/300) |
±2,5 |
±(2,0+L/300) |
±2,2 |
|
102510 |
от 0 до 1000 |
от 0 до 2500 |
от 0 до 1000 |
±(2,3+L/300) |
±2,5 |
±(2,0+L/300) |
±2,2 |
|
121510 |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1000 |
±(2,5+L/300) |
±2,7 |
±(2,0+L/300) |
±2,4 |
|
122010 |
от 0 до 1200 |
от 0 до 2000 |
от 0 до 1000 |
±(2,5+L/300) |
±2,7 |
±(2,0+L/300) |
±2,4 |
|
122510 |
от 0 до 1200 |
от 0 до 2500 |
от 0 до 1000 |
±(2,5+L/300) |
±2,7 |
±(2,0+L/300) |
±2,4 |
|
123010 |
от 0 до 1200 |
от 0 до 3000 |
от 0 до 1000 |
±(2,5+L/300) |
±2,7 |
±(2,0+L/300) |
±2,4 |
|
152010 |
от 0 до 1500 |
от 0 до 2000 |
от 0 до 1000 |
±(3,5+L/300) |
±3,7 |
±(2,5+L/300) |
±2,7 |
|
152510 |
от 0 до 1500 |
от 0 до 2500 |
от 0 до 1000 |
±(3,5+L/300) |
±3,7 |
±(2,5+L/300) |
±2,7 |
|
153010 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1000 |
±(3,5+L/300) |
±3,7 |
±(2,5+L/300) |
±2,7 |
|
154010 |
от 0 до 1500 |
от 0 до 4000 |
от 0 до 1000 |
±(3,5+L/300) |
±3,7 |
±(2,5+L/300) |
±2,7 |
|
152012 |
от 0 до 1500 |
от 0 до 2000 |
от 0 до 1200 |
±(4,0+L/300) |
±4,2 |
±(3,0+L/300) |
±3,2 |
|
152512 |
от 0 до 1500 |
от 0 до 2500 |
от 0 до 1200 |
±(4,0+L/300) |
±4,2 |
±(3,0+L/300) |
±3,2 |
|
153012 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1200 |
±(4,0+L/300) |
±4,2 |
±(3,0+L/300) |
±3,2 |
|
154012 |
от 0 до 1500 |
от 0 до 4000 |
от 0 до 1200 |
±(4,0+L/300) |
±4,2 |
±(3,0+L/300) |
±3,2 |
|
454 |
от 0 до 400 |
от 0 до 500 |
от 0 до 320 |
±(3,5+L/300) |
±4,0 |
- |
- |
|
565 |
от 0 до 500 |
от 0 до 600 |
от 0 до 450 |
±(4,5+L/300) |
±5,0 |
- |
- |
Примечание - L - измеряемая длина в мм
Таблица 3 - Основные технические характеристики
|
Модификация |
Типоразмер |
Габаритные размеры, мм |
Масса, кг |
Максимальная масса измеряемой детали, кг | ||
|
Длина |
Ширина |
Высота | ||||
|
ATLAS С Basic |
686 |
1250 |
1500 |
2750 |
1800 |
800 |
|
6106 |
1250 |
1700 |
2750 |
1900 |
800 | |
|
6126 |
1250 |
1900 |
2750 |
2000 |
1000 | |
|
6156 |
1250 |
2200 |
2750 |
2100 |
1000 | |
|
8106 |
1450 |
1700 |
2750 |
2000 |
1000 | |
|
8126 |
1450 |
1900 |
2750 |
2100 |
1000 | |
|
8156 |
1450 |
2200 |
2750 |
2200 |
1200 | |
|
8206 |
1450 |
2700 |
2750 |
2400 |
1200 | |
|
ATLAS S Basic |
565 |
1420 |
1390 |
2782 |
2600 |
500 |
|
686 |
1520 |
1590 |
2982 |
3000 |
800 | |
|
6106 |
1520 |
1790 |
2982 |
3100 |
800 | |
|
6126 |
1520 |
1990 |
2982 |
3200 |
1000 | |
|
6156 |
1520 |
2290 |
2982 |
3300 |
1000 | |
|
8106 |
1720 |
1790 |
2982 |
3200 |
1000 | |
|
8126 |
1720 |
1990 |
2982 |
3300 |
1000 | |
|
8156 |
1720 |
2290 |
2982 |
3400 |
1200 | |
|
8206 |
1720 |
2790 |
2982 |
3600 |
1200 | |
|
10128 |
1920 |
2200 |
3200 |
3400 |
1200 | |
|
10158 |
1920 |
2500 |
3200 |
3500 |
1200 | |
|
10208 |
1920 |
3000 |
3200 |
3700 |
1500 | |
|
10258 |
1920 |
3500 |
3200 |
3900 |
1500 | |
|
101210 |
1920 |
2200 |
3600 |
3500 |
1200 | |
|
101510 |
1920 |
2500 |
3600 |
3600 |
1200 | |
|
102010 |
1920 |
3000 |
3600 |
3800 |
1500 | |
|
102510 |
1920 |
3500 |
3600 |
4000 |
1500 | |
|
121510 |
2120 |
2500 |
3600 |
3700 |
1500 | |
|
122010 |
2120 |
3000 |
3600 |
3900 |
1500 | |
Продолжение таблицы 3
|
Модификация |
Типоразмер |
Габаритные размеры, мм |
Масса, кг |
Максимальная масса измеряемой детали, кг | ||
|
Длина |
Ширина |
Высота | ||||
|
ATLAS S Basic |
122510 |
2120 |
3500 |
3600 |
4100 |
1500 |
|
123010 |
2120 |
4000 |
3600 |
4300 |
1500 | |
|
152010 |
2420 |
3000 |
3600 |
4000 |
1500 | |
|
152510 |
2420 |
3500 |
3600 |
4200 |
1500 | |
|
153010 |
2420 |
4000 |
3600 |
4400 |
2000 | |
|
154010 |
2420 |
5000 |
3600 |
4800 |
2000 | |
|
152012 |
2420 |
3000 |
4000 |
4100 |
1500 | |
|
152512 |
2420 |
3500 |
4000 |
4300 |
1500 | |
|
153012 |
2420 |
4000 |
4000 |
4500 |
2000 | |
|
154012 |
2420 |
5000 |
4000 |
4900 |
2000 | |
|
ATLAS SF |
454 |
1000 |
1240 |
2100 |
710 |
200 |
|
565 |
1100 |
1340 |
2340 |
900 |
200 | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
ATLAS C |
ATLAS S |
ATLAS SF |
|
Basic |
Basic | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +18 до +22 |
от +18 до +22 |
от +15 до +30 |
|
- относительная влажность воздуха |
от 25 до 75 |
от 25 до 75 |
от 25 до 75 |
|
Допускаемое изменение температуры, °С, не более, в течении: - 1 ч |
1 |
1 |
1 |
|
- 24 ч |
2 |
2 |
2 |
|
Градиент температуры по объему, °С на метр, не более |
1 |
1 |
1 |
|
Напряжение питания переменного тока, В |
220±22 |
220±22 |
220±22 |
|
Частота переменного тока, Гц |
50/60 |
50/60 |
50/60 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина координатная измерительная |
MEZORIX |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Программное обеспечение на электронном носителе |
- |
1 шт. |
|
Руководство по эксплуатации |
КИМ.401233.001РЭ |
1 экз. |
|
Руководство пользователя программным обеспечением |
- |
1 экз. |
приведены в разделе 2.4.1 «Порядок действия обслуживающего персонала при выполнении задач применения изделия» «Машины координатные измерительные MEZORIX модификаций ATLAS C Basic, ATLAS S Basic, ATLAS SF. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
«Стандарт предприятия. Машины координатные измерительные MEZORIX», Shenzhen Lihe Precision Equipment Technology Co., Ltd, КНР.
ПравообладательShenzhen Lihe Precision Equipment Technology Co., Ltd, КНР
Адрес: Floor 1, Building A, No.8 Environment Road, Shajing Street, Bao' an District,
Shenzhen City, Guangdong Province, China
Тел.: +86 400-877-8581
E-mail: lhjm@iprec.cn
ИзготовительShenzhen Lihe Precision Equipment Technology Co., Ltd, КНР
Адрес: Floor 1, Building A, No.8 Environment Road, Shajing Street, Bao' an District,
Shenzhen City, Guangdong Province, China
Тел.: +86 400-877-8581
E-mail: lhjm@iprec.cn
Испытательный центрОбщество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Уникальный номер записи в Реестре аккредитованных лиц № RA.RU.314889.
